Form 4 的两个树脂槽锁销用于将树脂槽固定在打印机上。树脂槽锁销故障可能导致树脂槽无法正确固定到打印机上。

请根据本指南更换 Form 4 树脂槽锁销。

预计所需时间：20 分钟

概览： 准备好 Form 4 和工作区，以便更换树脂槽锁销。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴落到光处理单元 (LPU) 上。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽和混合器

打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

概览：找到固定插片，取下销钉和弹簧，拆卸树脂槽锁销。

第 1 步：找到固定插片

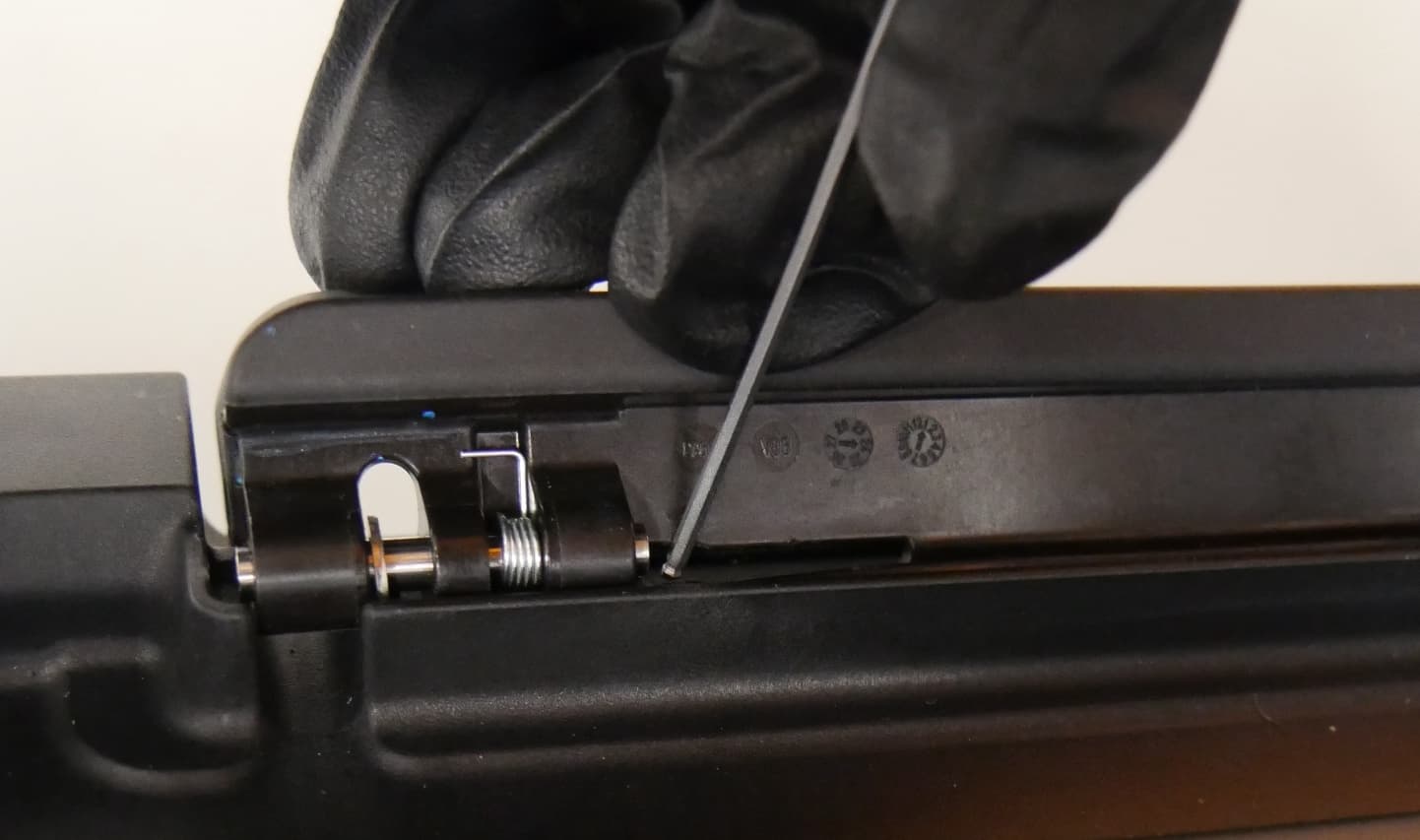

树脂槽锁销通过两个金属销钉连接到打印机上，金属销钉由固定插片固定。抬起树脂槽锁销，找到每个销钉后面的黑色固定插片。

第 2 步：取下销钉和弹簧

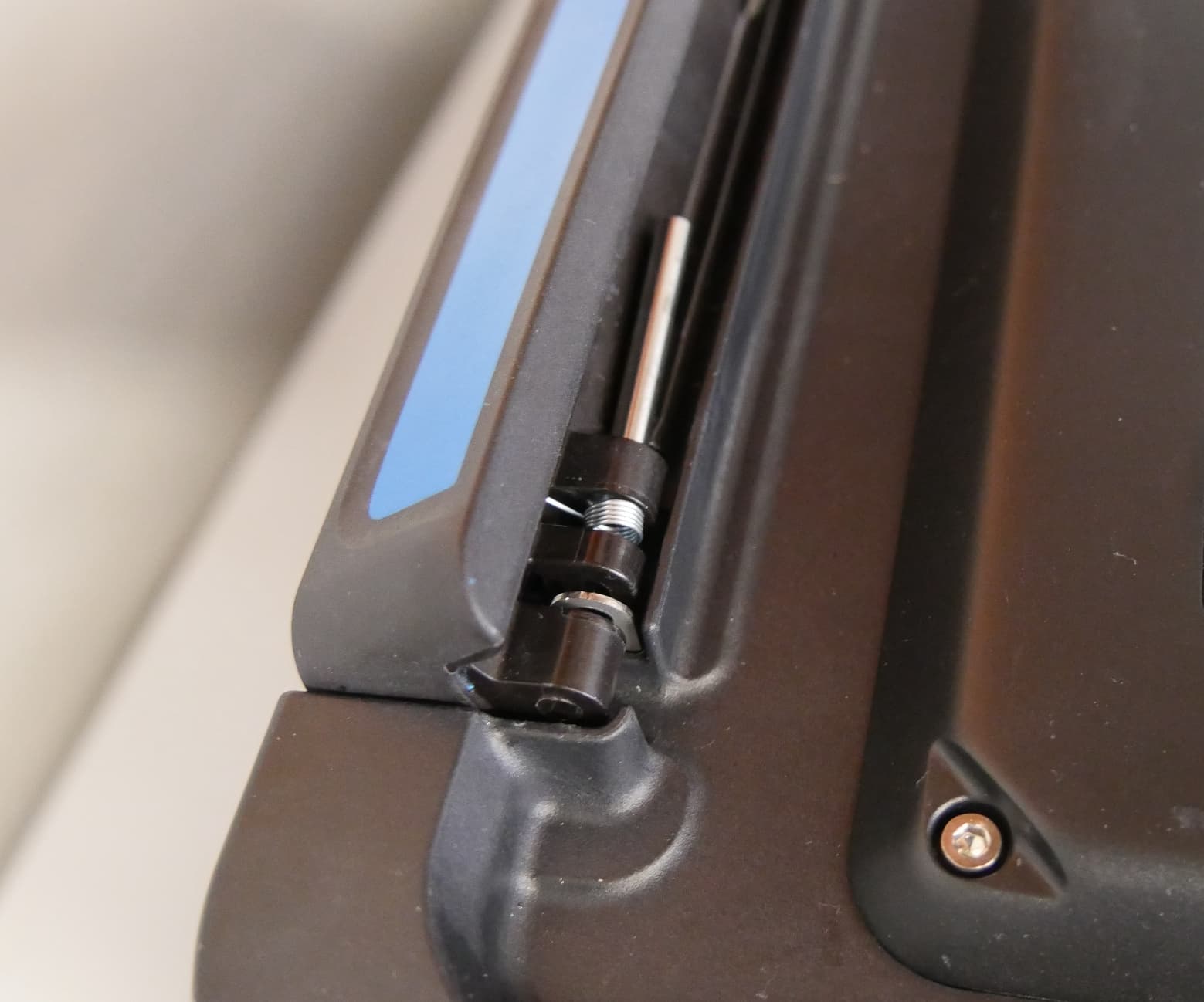

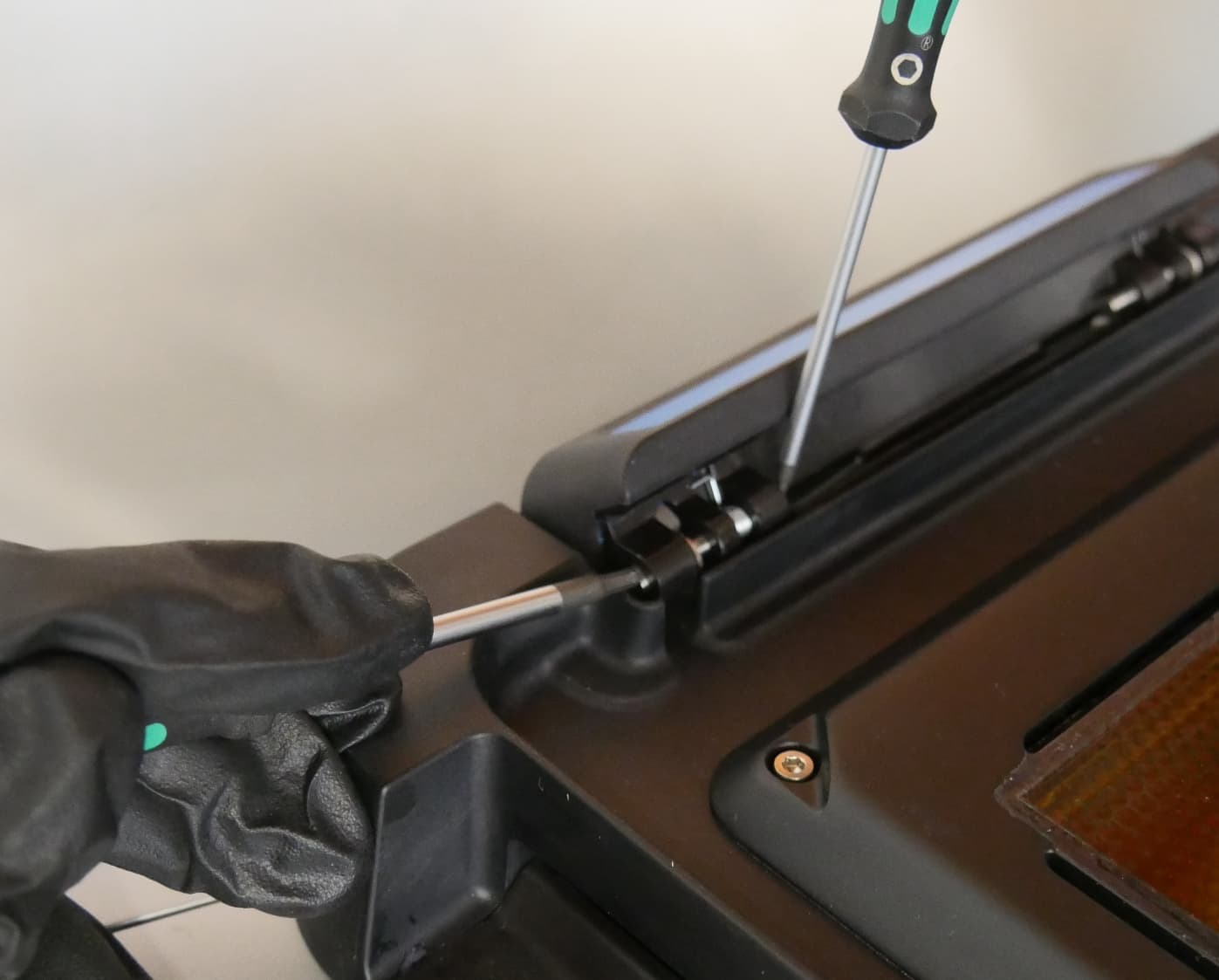

使用 2.5mm 六角扳手压住固定插片，同时用 2mm 球头六角扳手将销钉推过支架。可能需要使用适度的力才能将销钉完全从支架中推出。拔出销钉后，弹簧就会与支架分离。将弹簧和销钉放在一旁以备处置。

第 3 步：拆卸第二个销钉

重复第 1－2 步，从树脂槽锁销上拆卸第二个销钉。注意每个锁销只有一个弹簧。带弹簧的销钉更靠近打印机前端。

概览： 拆卸损坏的树脂槽锁销后，组装并安装树脂槽锁销替换件。

第 1 步：预先组装树脂槽锁销

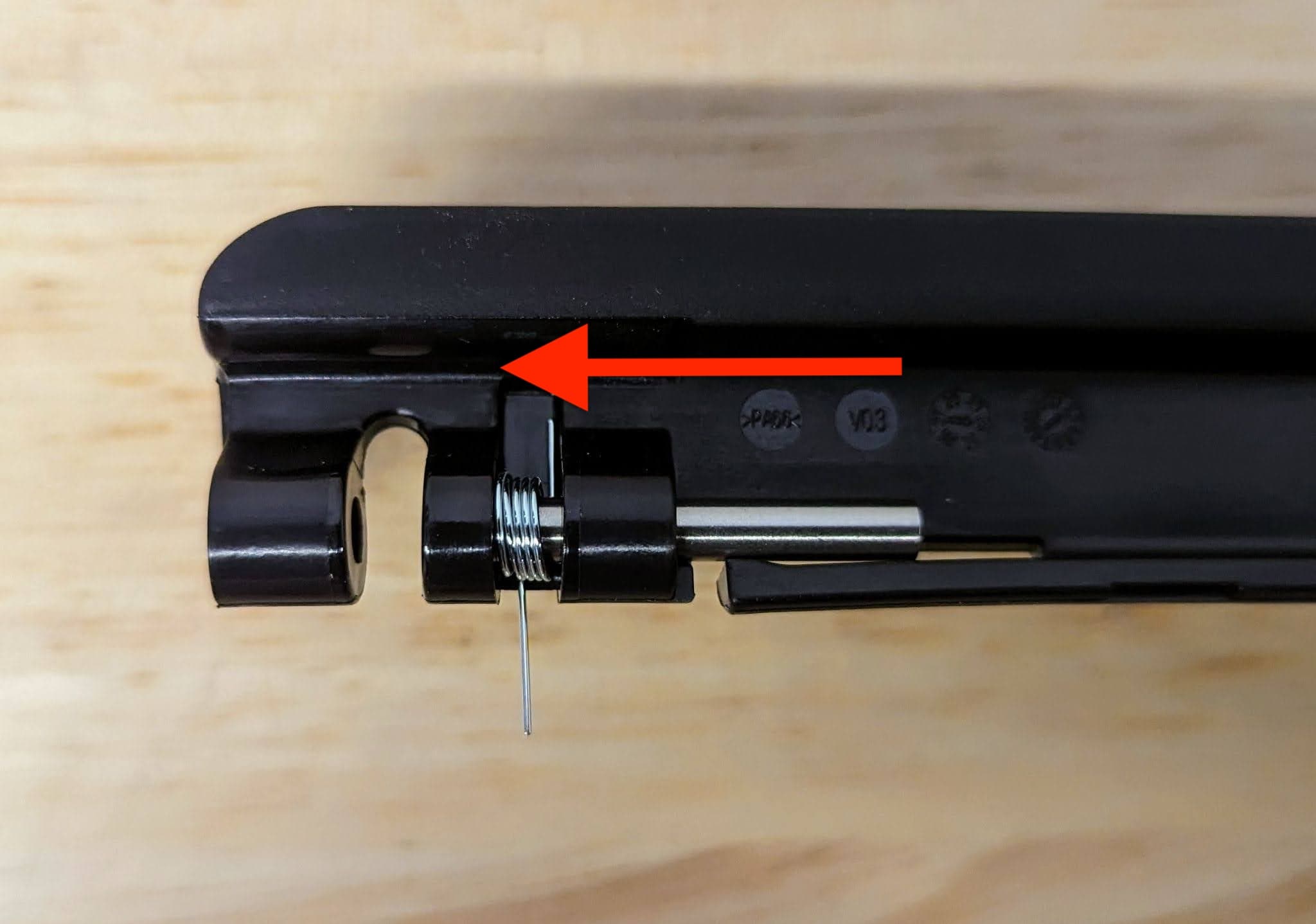

在将树脂槽锁销安装到打印机上之前，需要对其进行部分组装。将金属销钉从锁销内侧滑入支架。如图所示插入弹簧，较短的弹簧腿压在锁销上。销钉穿过弹簧。在支架上留出安装空间。

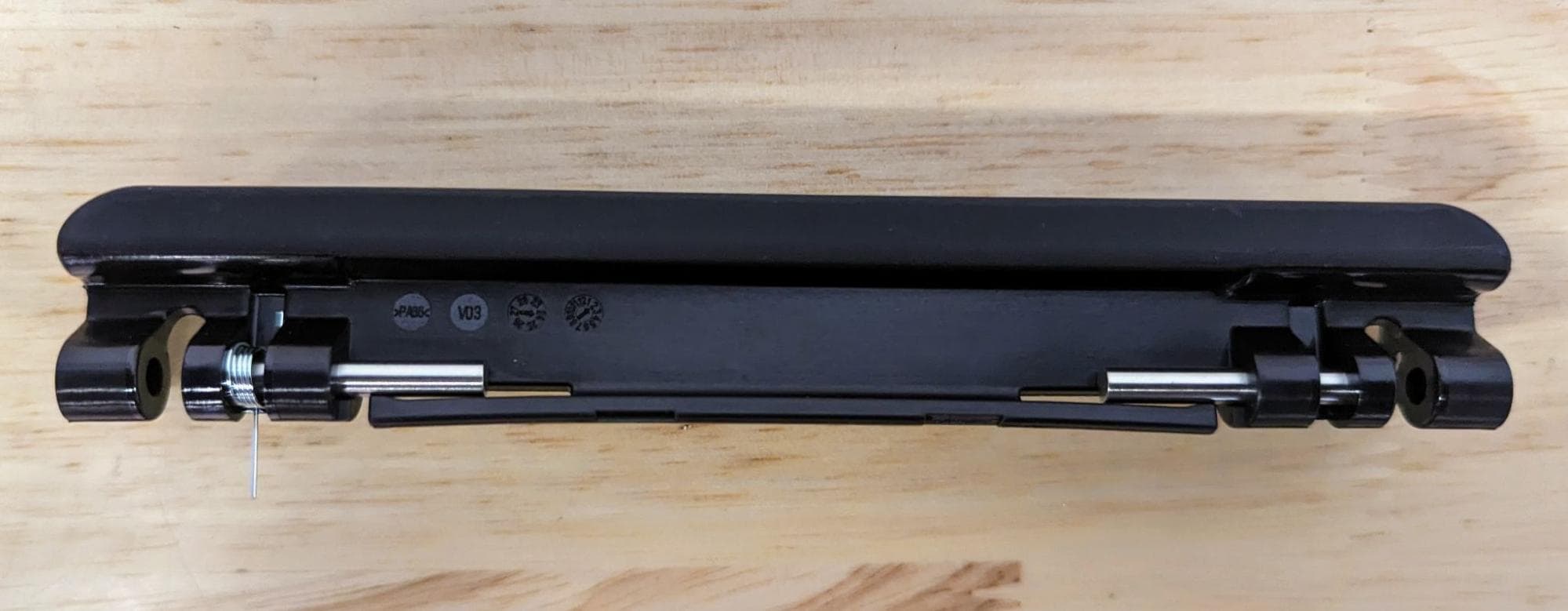

重复上一步，将销钉穿过第二个支架。请注意，每个锁销只有一个弹簧，安装锁销后，弹簧的位置应朝向打印机前端。

第 2 步：将树脂槽锁销与打印机对齐

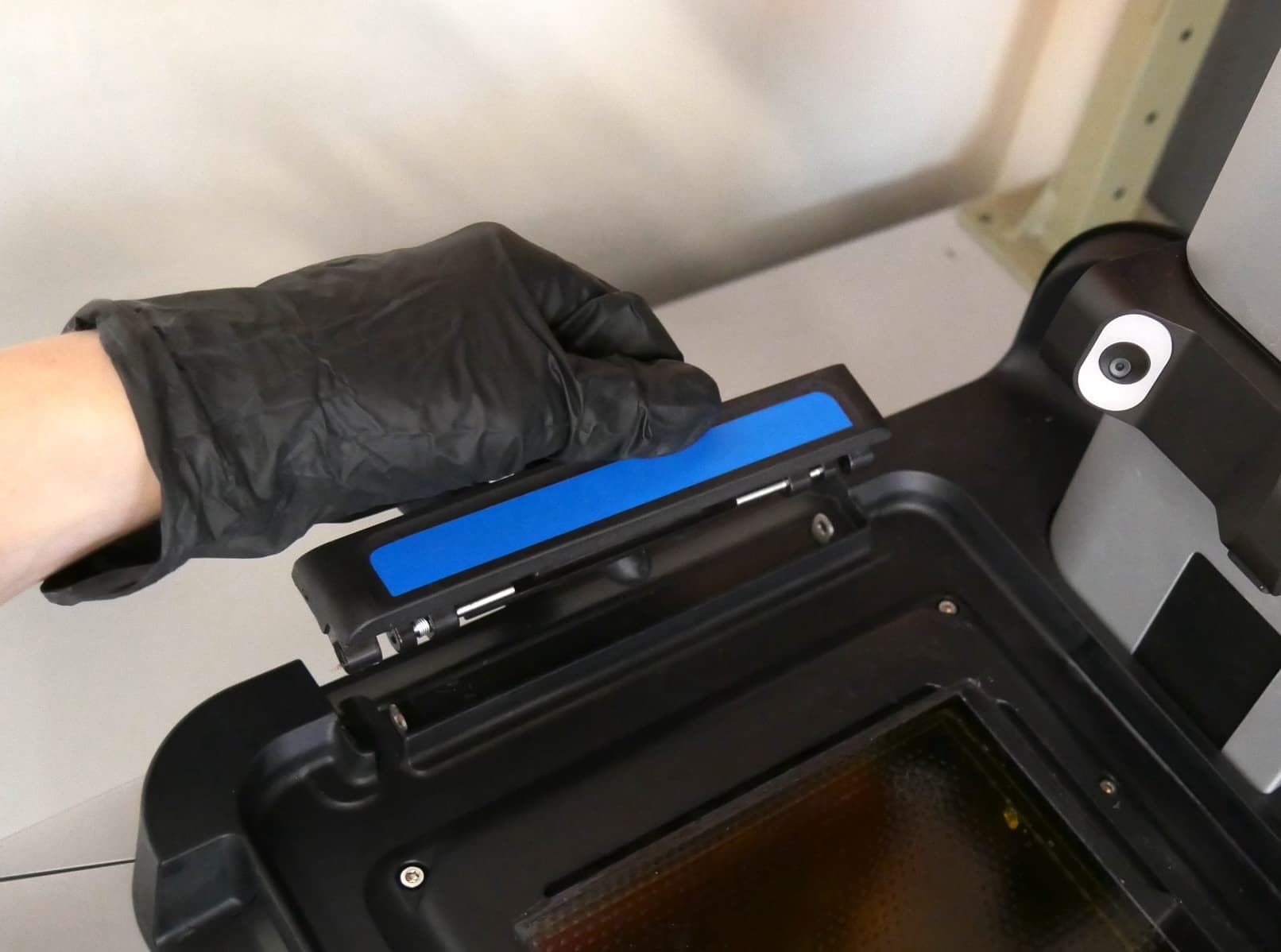

对准树脂槽锁销，使销钉和弹簧朝向 LPU。

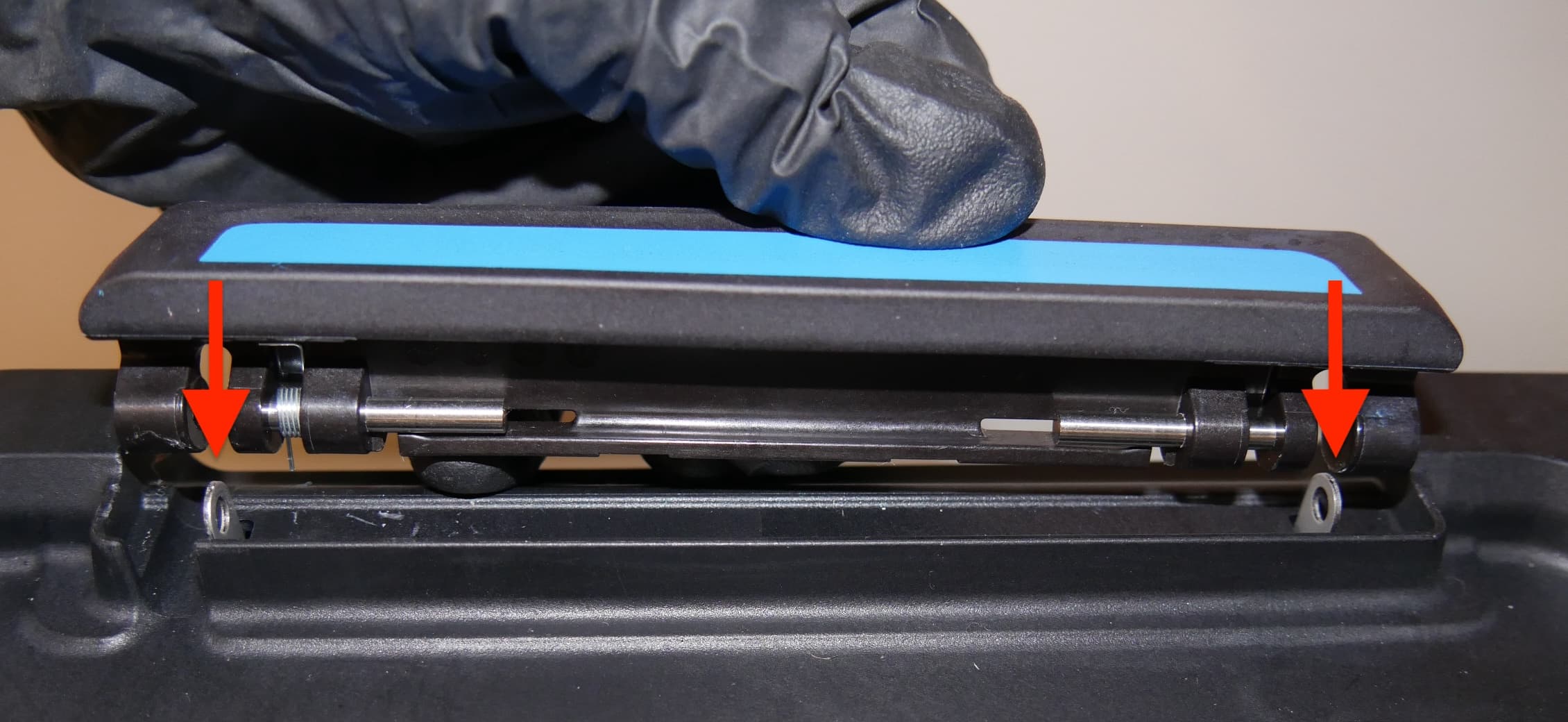

第 3 步：安装树脂槽锁销

将锁销下放到位，确保较长的弹簧脚位于打印机前方的小孔中。可轻松安装手柄，几乎无需费力。

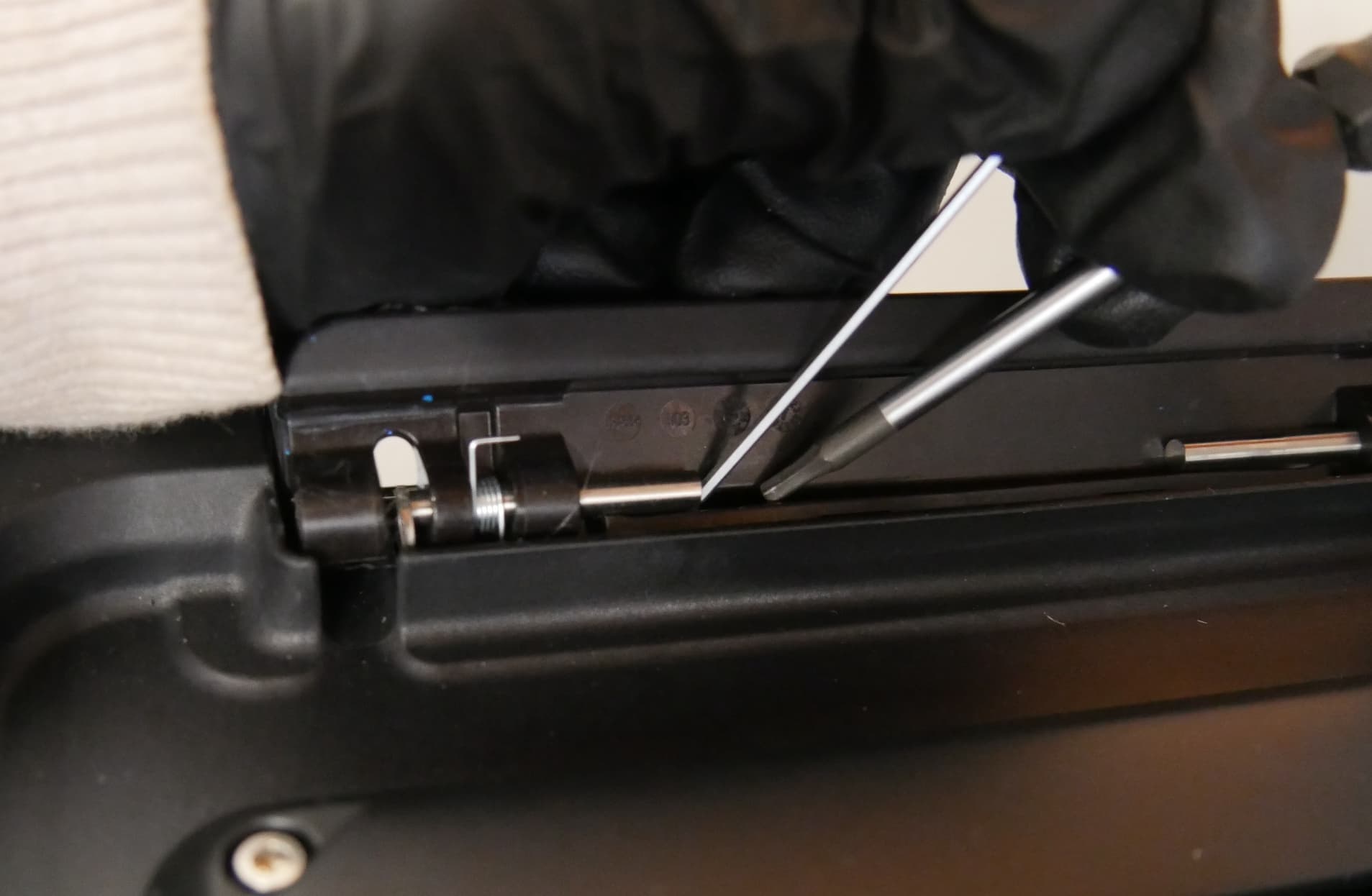

第 4 步：安装销钉

根据需要调整锁销，使销钉与金属插片对齐。使用 2.5mm 六角扳手压住固定插片。使用 2mm 球头六角扳手将销钉推入支架。可能需要使用适度的力来使销钉就位。当固定插片卡入销钉后面时，销钉即完全就位。

第 5 步：安装第二个销钉

重复上一步，在树脂槽锁销中安装第二个销钉。请注意，每个锁销只有一个弹簧，位于打印机的前部。

概览：安装好树脂槽锁销替换件后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

关闭打印机机罩，将电源线连接到打印机和电源上。打开打印机背面的开关。打印机将初始化。

第 2 步：测试修复

插入并固定树脂槽。检查其是否锁定到位，打印机能否正确识别。如果有多个可用的树脂槽，请使用各个树脂槽测试打印机。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
