所需物品：
Formlabs：
- 触摸屏带状电缆
- 2.5mm 六角扳手（包含在 Form 4 工具箱中）
第三方：
- 丁腈手套
白皮书
更换 Form 4 触摸屏带状电缆
更换 Form 4 触摸屏带状电缆
触摸屏带状电缆将数据从触摸屏组件传输到主板。如果触摸屏带状电缆出现故障或断裂，打印机的触摸屏可能会停止工作。
请根据本指南更换 Form 4 触摸屏带状电缆。
预计所需时间： 20 分钟
准备工作区
概览： 准备好 Form 4 和工作区，以便更换触摸屏带状电缆。
第 1 步：拆卸构建平台
首先，拆卸构建平台，防止树脂滴落到 Light Processing Unit (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防止树脂从咬阀上滴入打印机。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，存在火灾隐患。请始终盖好容器盖子，防止儿童接触。
第 6 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆卸打印机面板。面板尚未安装时，切勿重新接通打印机电源。
拆卸触摸屏组件
概览： 从打印机上取下触摸屏组件。

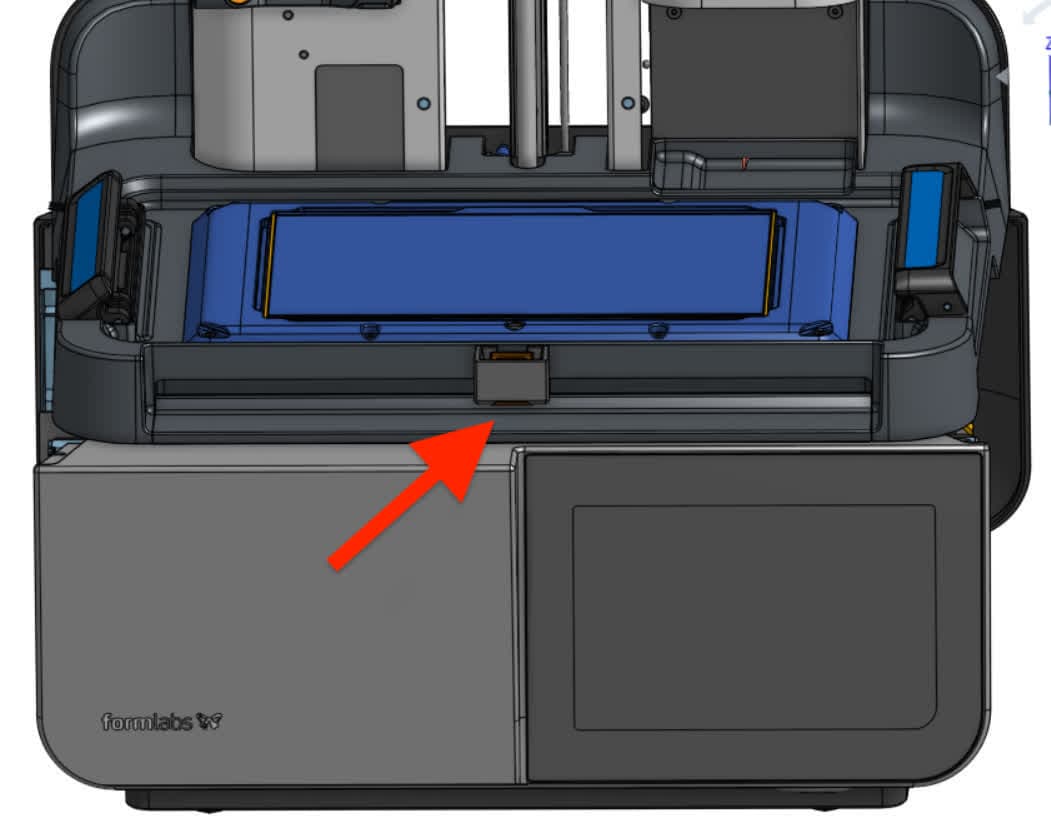

第 1 步：将混合器底座居中
打开打印机机罩，将混合器底座滑到 LPU 中心位置。
第 2 步：拧下左侧面板固定螺丝
使用 2.5mm 六角扳手，拧下将左侧面板固定到打印机上的 4 颗螺丝。将左侧面板和螺丝放在一旁。
第 3 步：拧下左侧触摸屏组件的固定螺丝
使用 2.5mm 六角扳手，拧下将左侧触摸屏组件固定到打印机上的 3 颗螺丝。将螺丝放在一旁。
第 4 步：拧下右侧面板固定螺丝
使用 2.5mm 六角扳手，拧下将右侧面板固定到打印机上的 4 颗螺丝。将右侧面板和螺丝放在一旁。

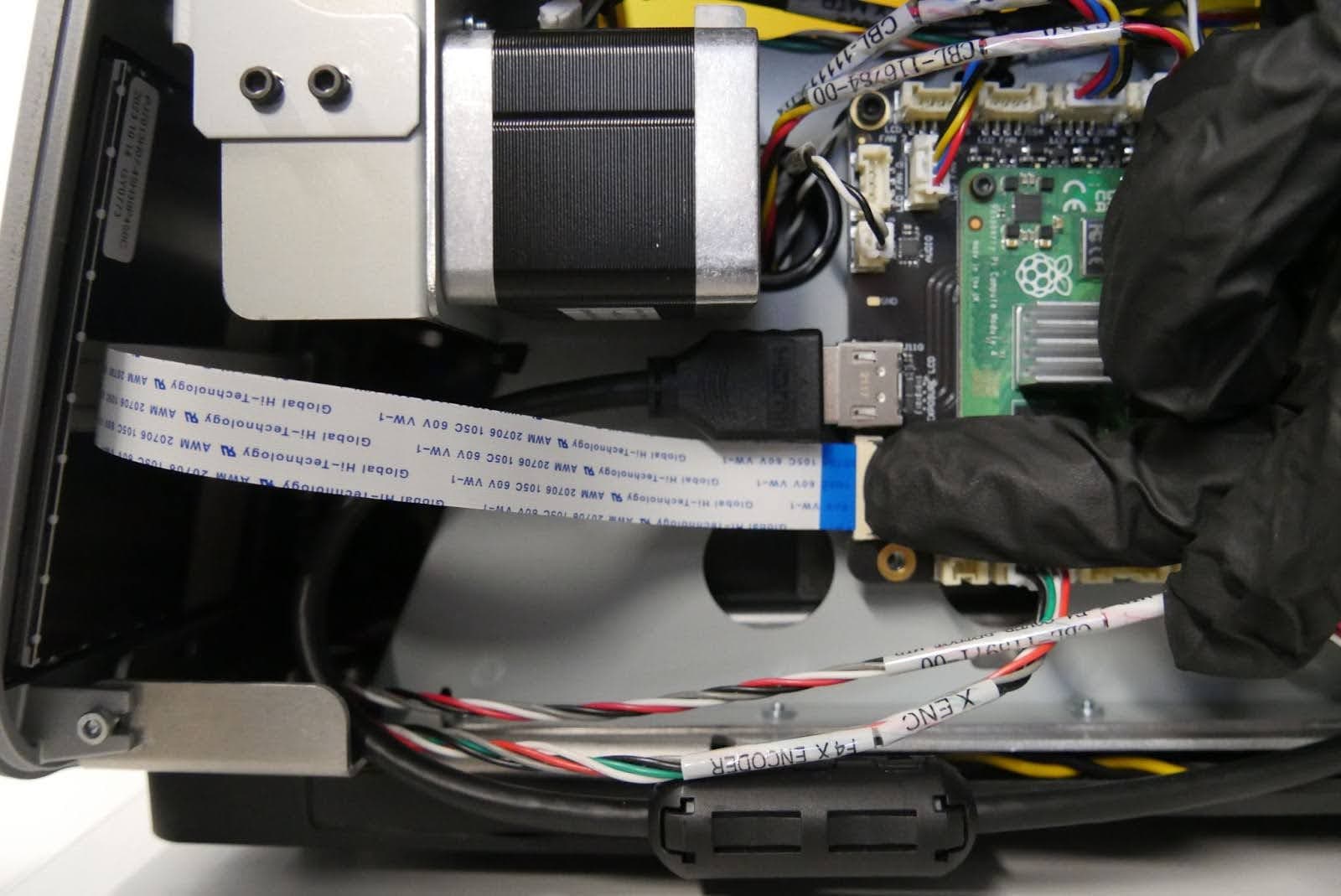

第 5 步：断开触摸屏带状电缆
触摸屏带状电缆由锁销固定。将连接器上的黑色塑料插片旋转到远离打印机的位置，从主板上松开触摸屏带状电缆。请勿拉扯触摸屏带状电缆。一旦正确松开黑色插片，以最小的力即可将电缆从连接器中滑出。
第 6 步：拧下右侧触摸屏组件的固定螺丝
使用 2.5mm 六角扳手，拧下将右侧触摸屏组件固定到打印机上的 3 颗螺丝。将螺丝放在一旁。

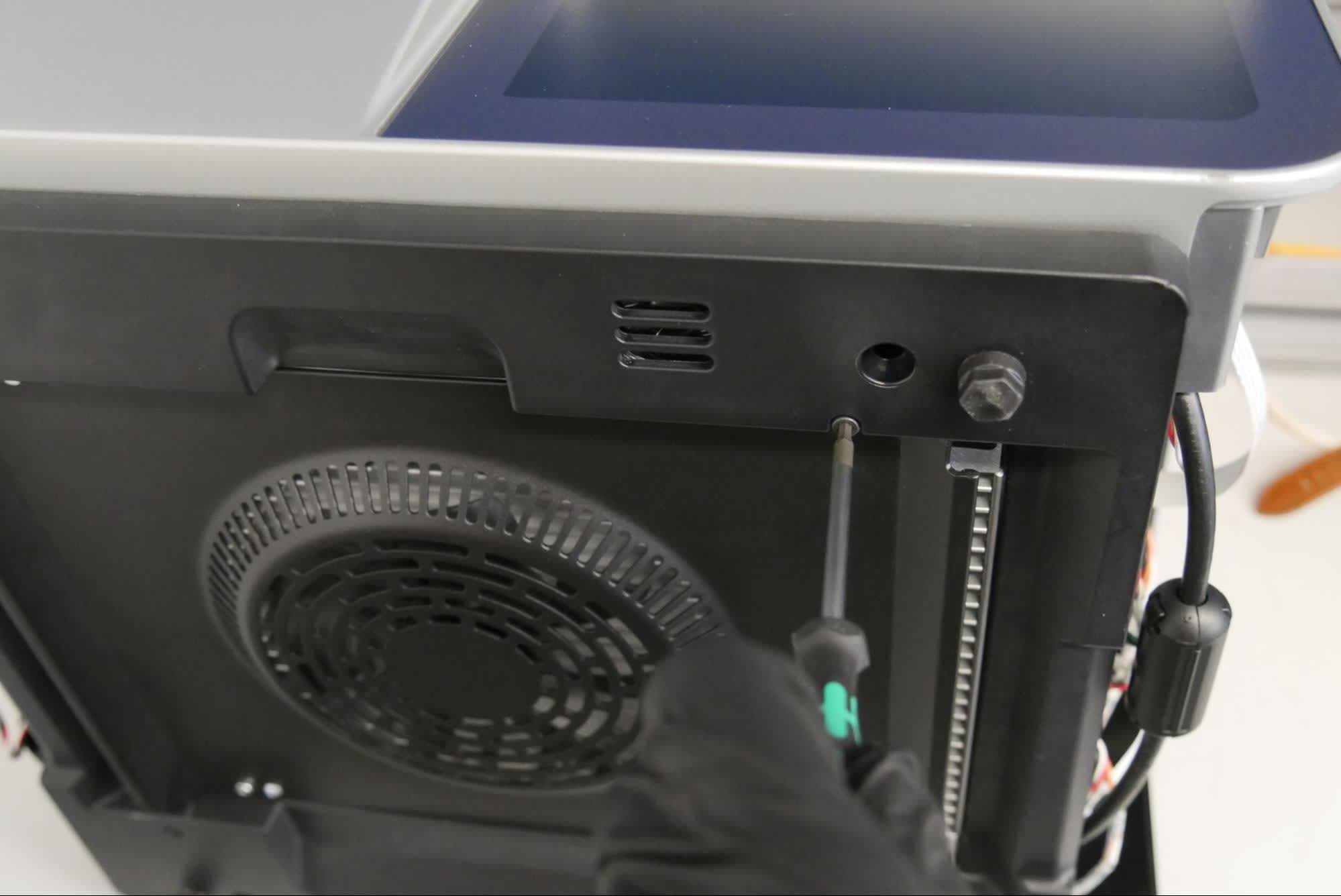

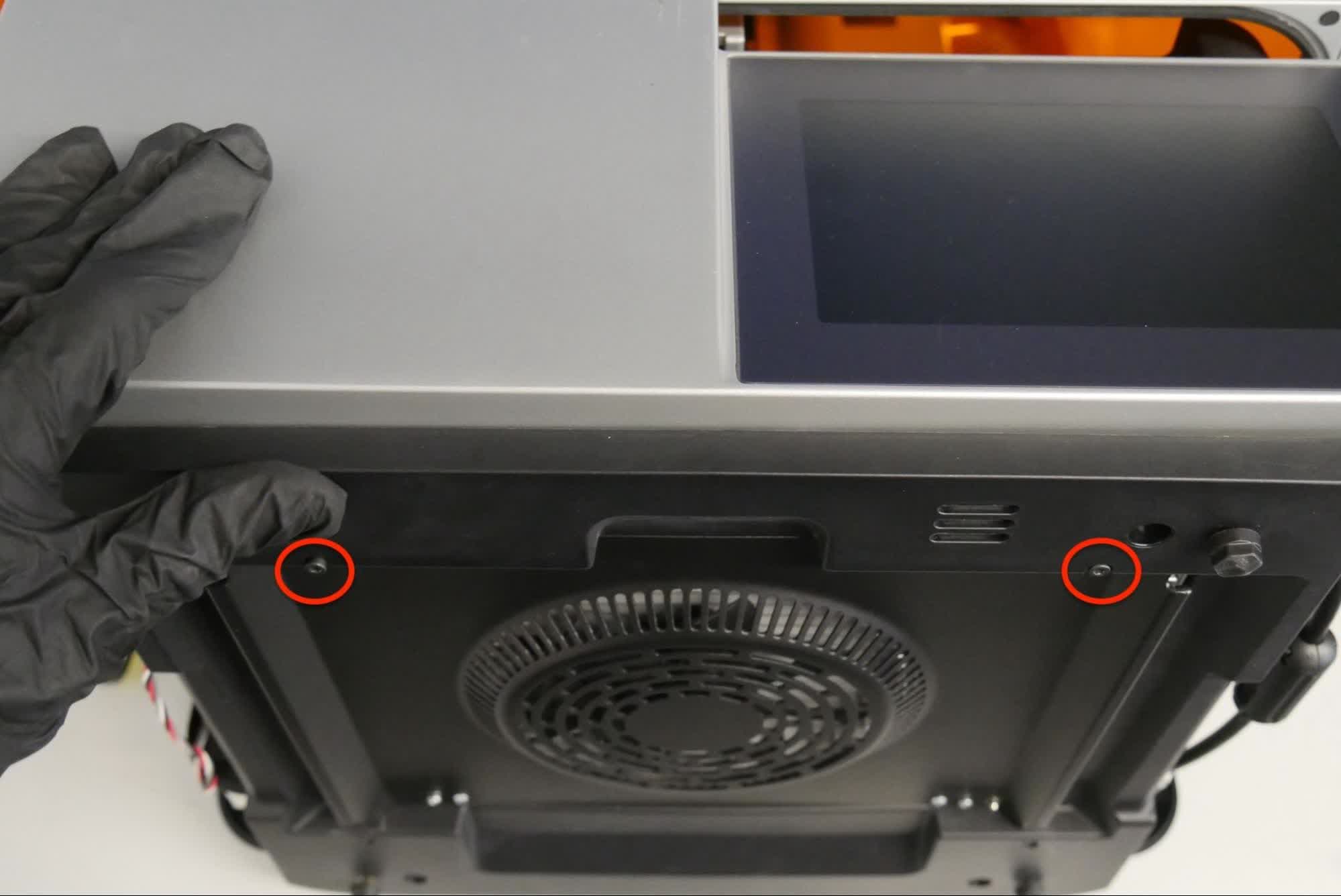

第 7 步：拧松底部面板固定螺丝
合上打印机机罩，小心地将打印机背面朝上放置。使用 2.5mm 六角扳手拧松固定底部面板的两颗螺丝。请勿完全拧下螺丝。

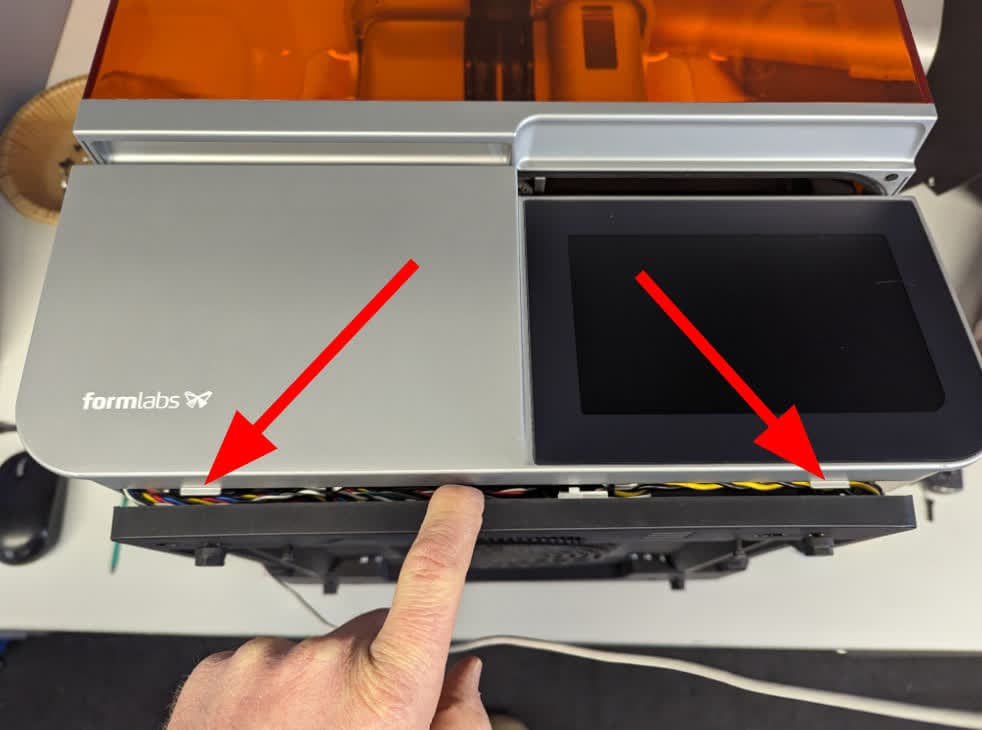

第 8 步：找到底部插片
将底部面板从打印机上轻轻拉开，露出触摸屏组件的两个底部插片。如果无法看到插片，则进一步拧松底部面板的两颗螺丝。

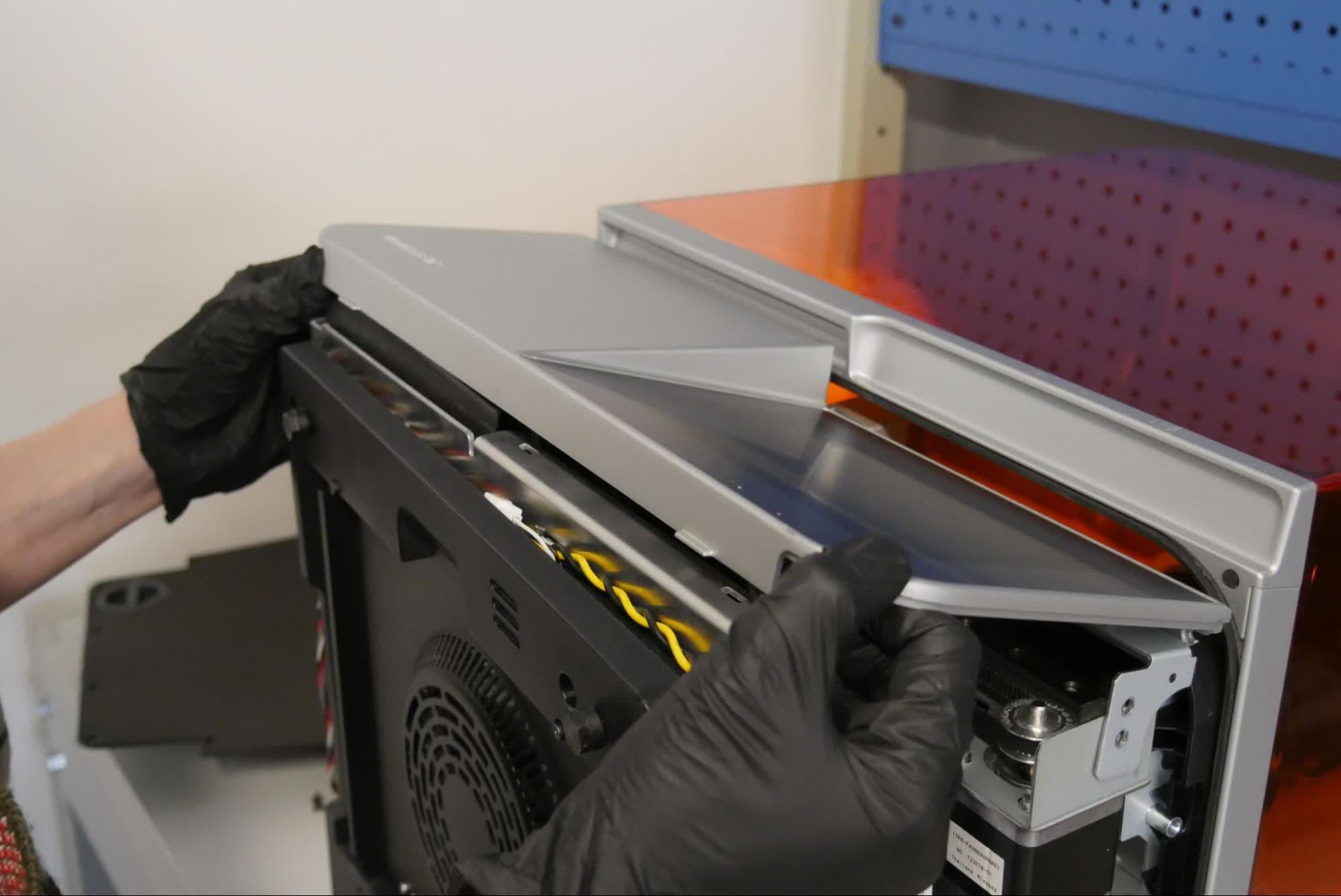

第 9 步：拆卸触摸屏组件
握住触摸屏组件的底角。小心地将触摸屏组件拉向您的方向。触摸屏组件的底部与打印机紧密贴合，可能需要额外施力才能取下。将触摸屏组件放在一旁。
更换触摸屏带状电缆
概览： 拆卸触摸屏组件后，拆卸并更换触摸屏带状电缆。

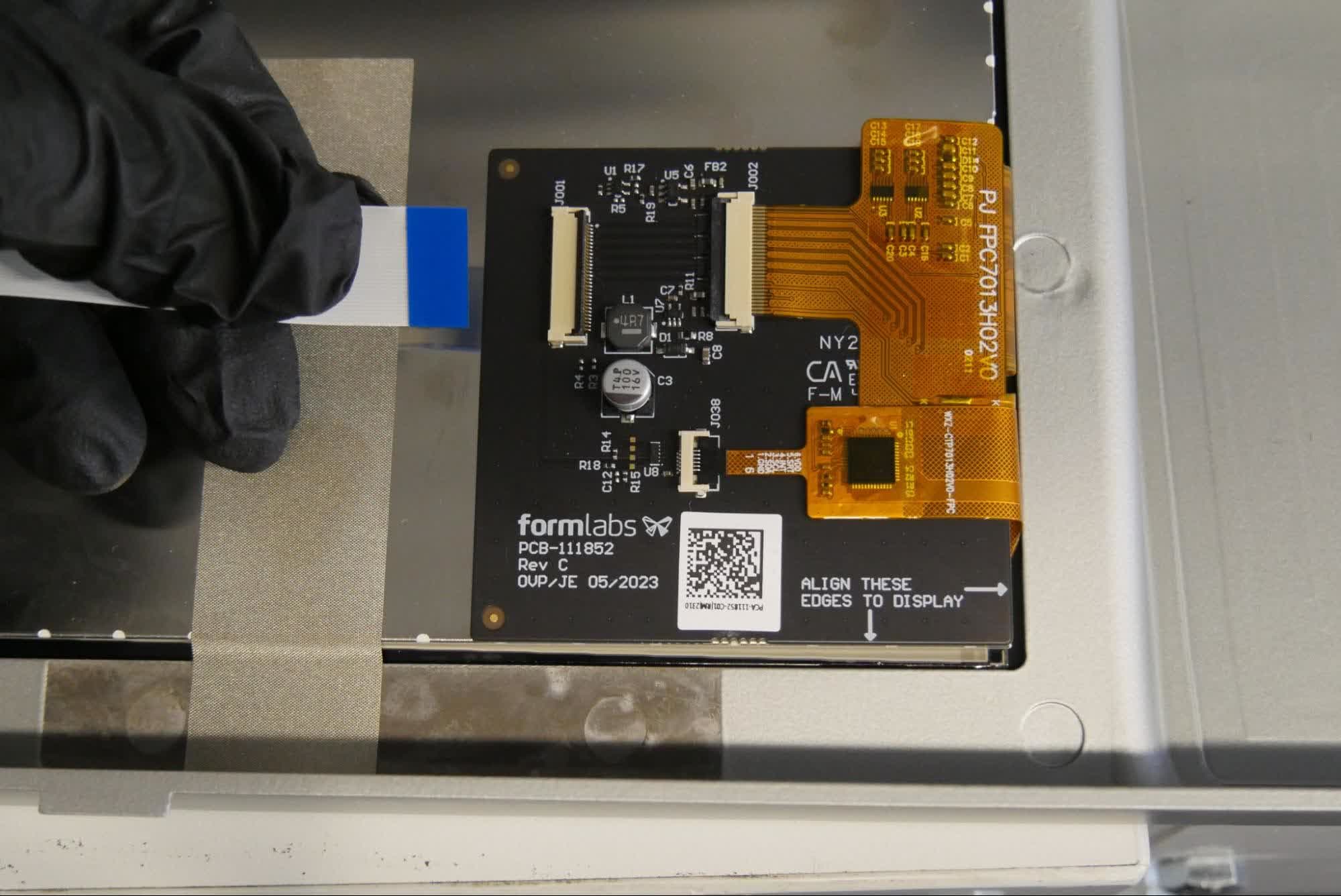

第 1 步：断开触摸屏带状电缆
将连接器上的黑色塑料插片旋转到远离触摸屏组件的位置，松开触摸屏带状电缆。请勿拉动电缆。一旦正确松开黑色插片，以最小的力即可将电缆从连接器中滑出。将电缆放在一旁以备处理。

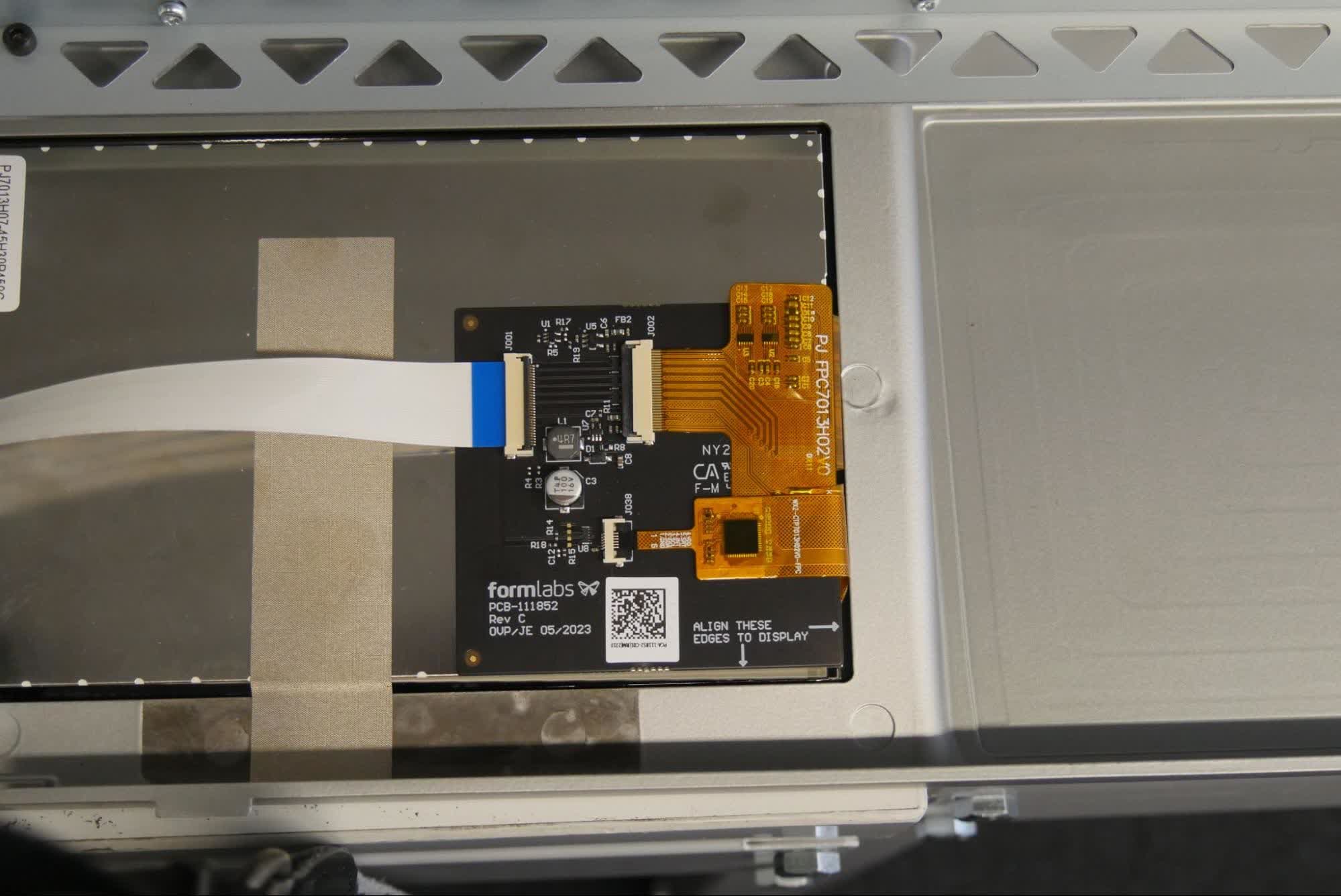

第 2 步：连接电缆替换件
将带状电缆滑入触摸屏组件上的连接器。确保电缆均匀插入。蓝色标记应朝上。
第 3 步：固定电缆替换件
向下翻转连接器上的黑色插片，将电缆固定到触摸屏组件上。安装时注意切勿拉扯电缆。
重新安装触摸屏组件
概览： 更换触摸屏带状电缆后，重新安装触摸屏组件。

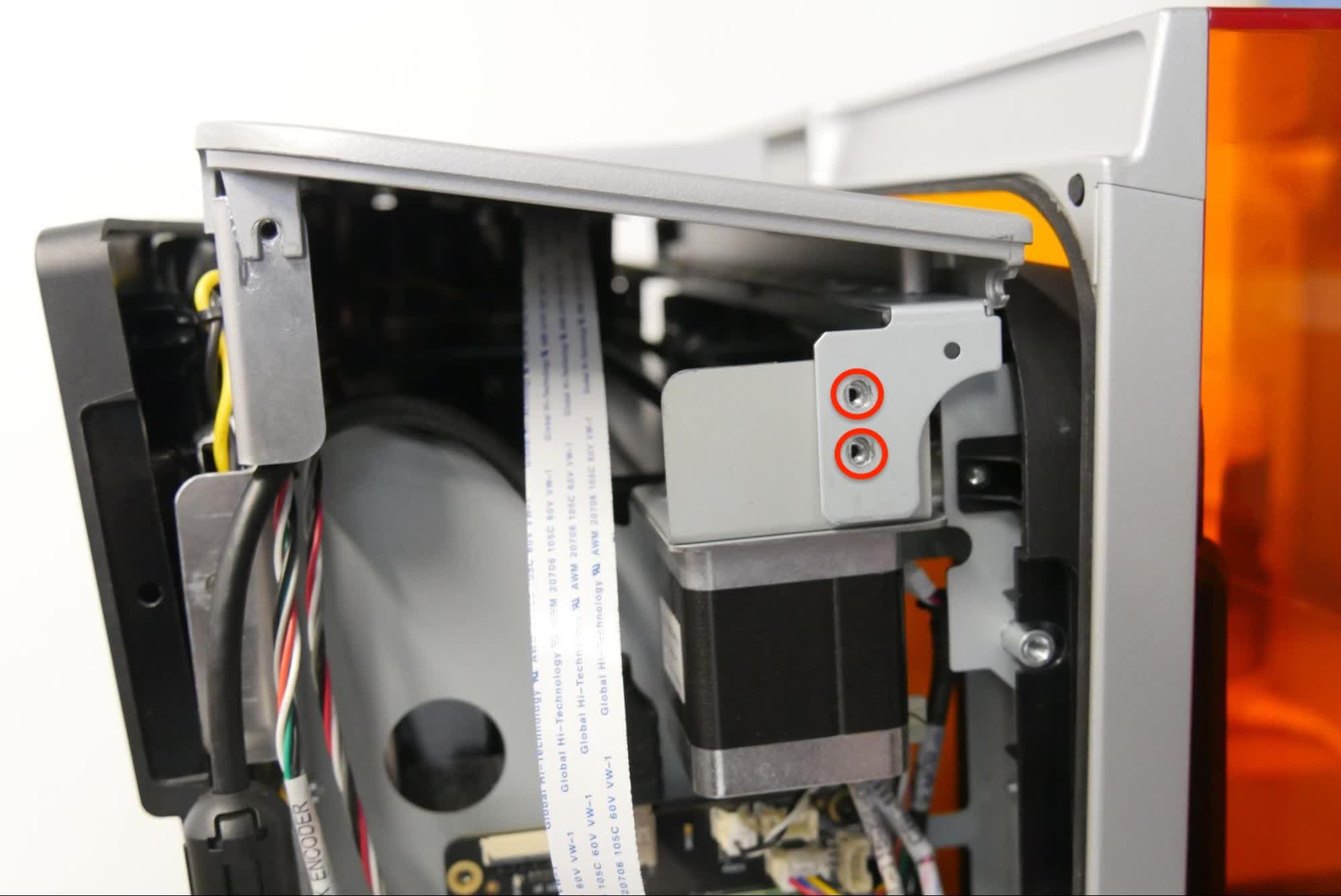

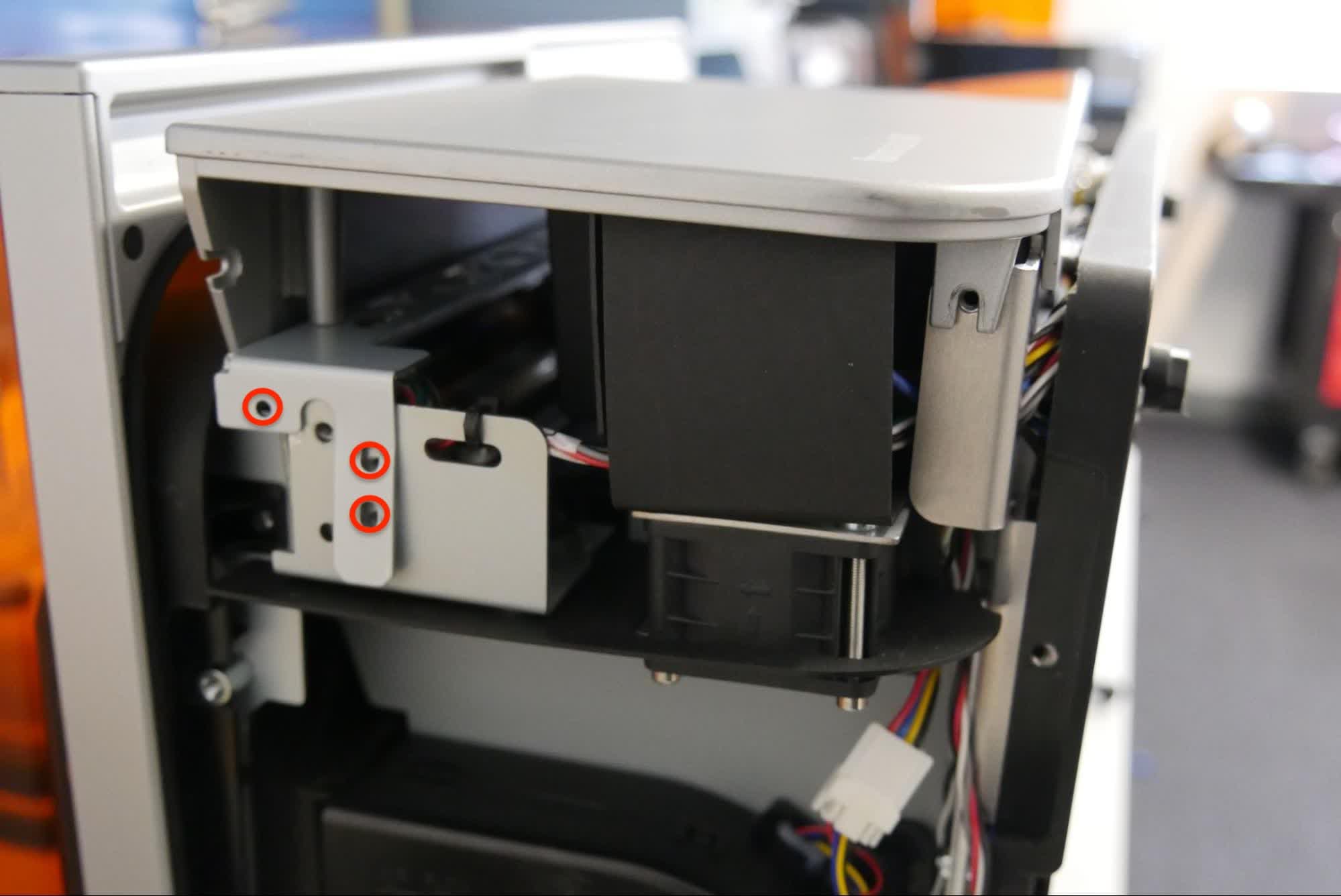

第 1 步：放置触摸屏组件以便安装
将触摸屏组件放在打印机上。确保金属插片位于打印机框架外侧，并与打印机上的螺孔对齐。注意请勿挤压或折叠新触摸屏带状电缆。
第 2 步：拧紧底部面板螺丝
在拧紧螺丝之前，确保触摸屏组件的两个底部插片可以滑入打印机。 使用 2.5mm 六角扳手，拧紧将左侧面板固定到打印机上的 2 颗螺丝。
第 3 步：将打印机直立放置
旋转打印机，使其直立放置。打开机罩。

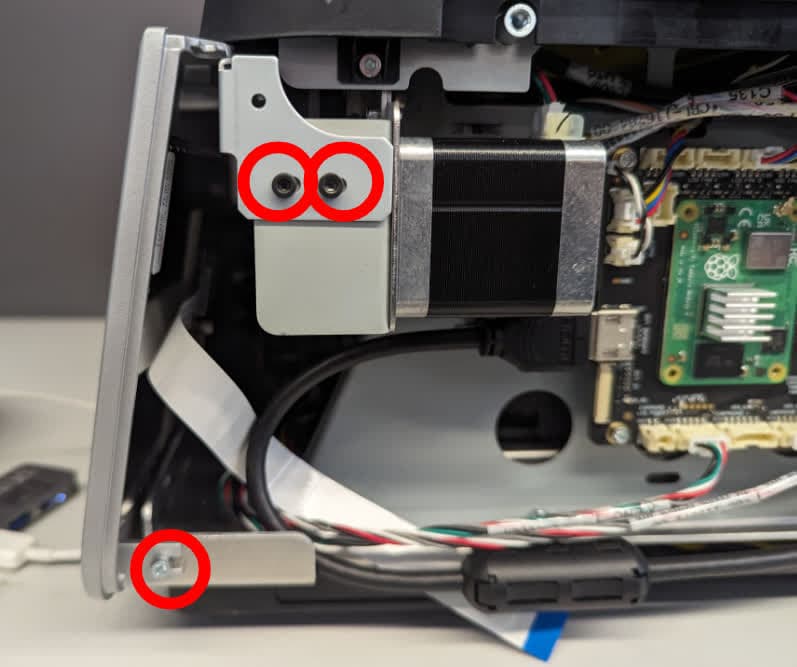

第 4 步：安装右侧触摸屏组件螺丝
使用 2.5mm 六角扳手，安装将右侧触摸屏组件固定到打印机上的 3 颗螺丝。拧紧螺丝，直至其紧固到位。
第 5 步：重新连接触摸屏带状电缆
将触摸屏带状电缆重新连接至主板。确保插入均匀。蓝色标记应朝外。 向下翻转连接器上的黑色插片，将电缆固定到其连接器上。安装时注意切勿拉扯电缆。

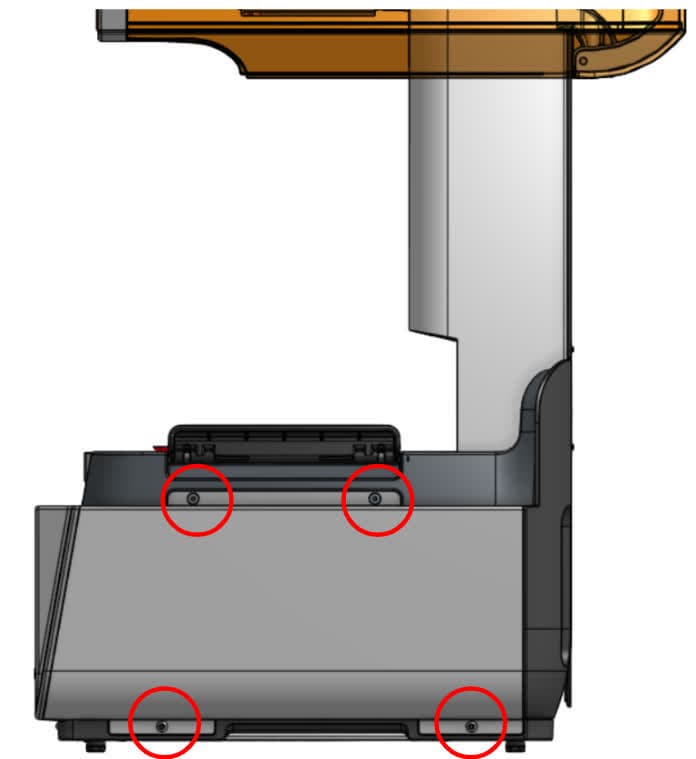

第 5 步：安装右侧面板螺丝
使用 2.5mm 六角扳手，安装将右侧面板固定到打印机上的 4 颗螺丝。拧紧螺丝，直至其紧固到位。

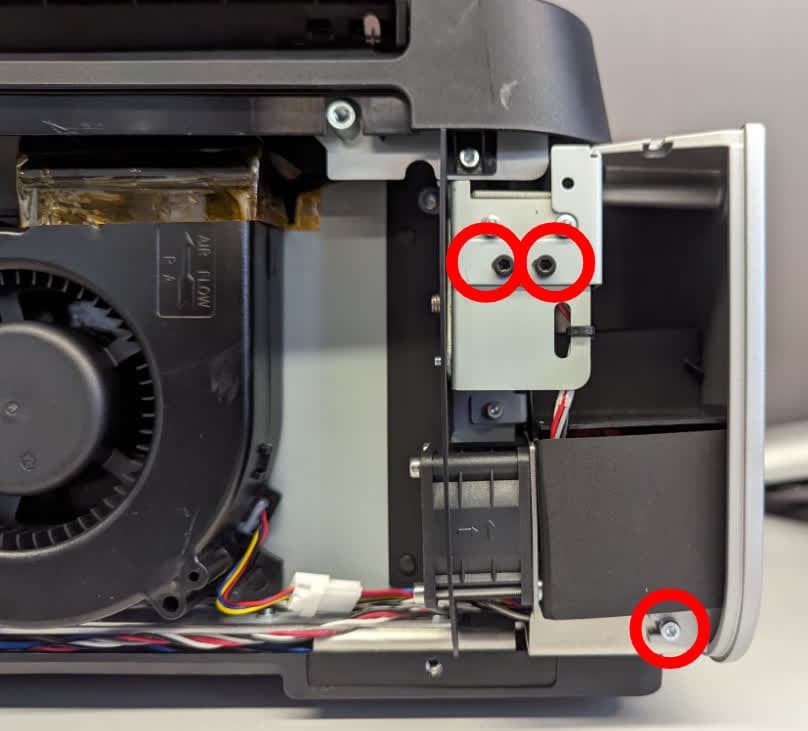

第 6 步：安装左侧触摸屏组件螺丝
使用 2.5mm 六角扳手，安装将左侧触摸屏组件固定到打印机上的 3 颗螺丝。拧紧螺丝，直至其紧固到位。

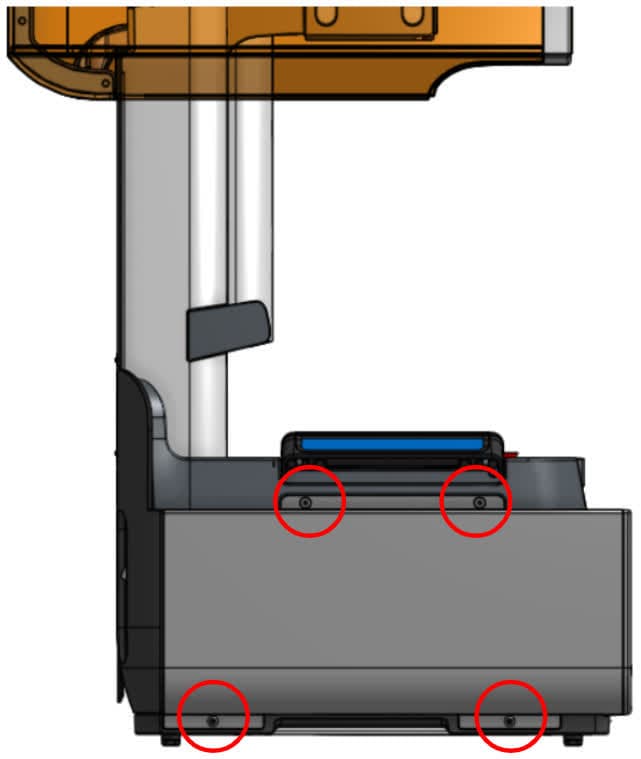

第 7 步：安装左侧面板螺丝
使用 2.5mm 六角扳手，安装将左侧面板固定到打印机上的 4 颗螺丝。拧紧螺丝，直至其紧固到位。
完成修复
概览： 更换触摸屏带状电缆后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试触摸屏
如果维修成功，触摸屏应对触摸输入有反应。测试各种输入，如查看打印机设置或通过打印队列查看过往打印任务。联系方式 Formlabs Support 或您的 授权经销商 以分享程序结果
