用品：
Formlabs：- HDMI 线
- 2.5mm 六角扳手（随附于 Form 4L 工具箱中）
- 3mm 六角扳手（随附于 Form 4L 工具箱中）
- 1.5mm 六角扳手
- 丁腈手套
白皮书
更换 Form 4L HDMI 连接线
更换 Form 4L HDMI 连接线
HDMI 连接线将光处理单元 (LPU) 连接到打印机主板。HDMI 连接线损坏可能会导致打印机无法正常打印，并出现与 LPU 相关的错误。
请根据本指南更换 Form 4L HDMI 连接线。
预计所需时间：30 分钟
准备工作区
概览： 准备好 Form 4L 和无尘的工作区，以便更换 HDMI 电缆。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到光学表面上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
拆卸侧面板
概览： 拆卸侧面板，以便操作触摸屏组件和 HDMI 电缆。

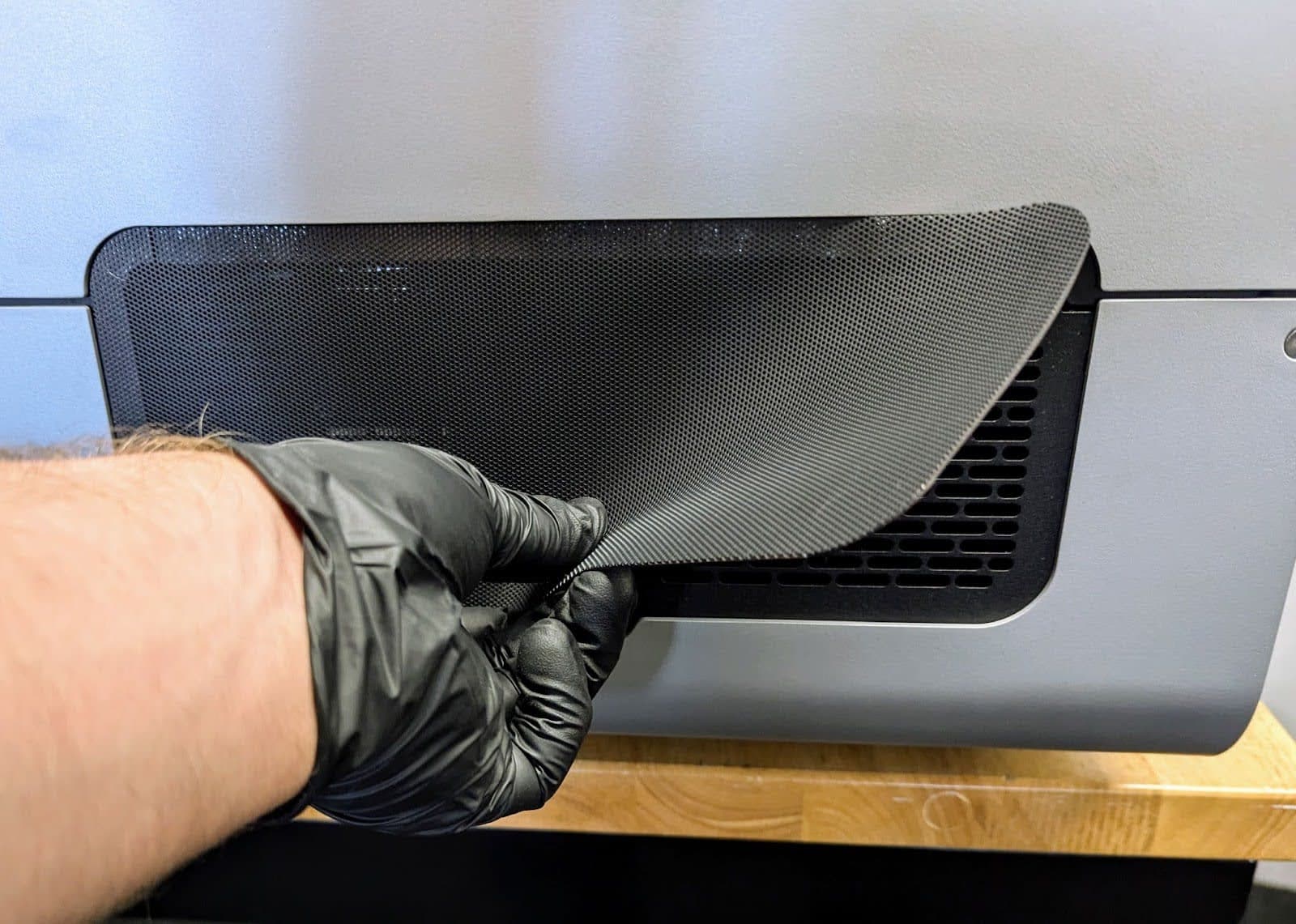

第 1 步：拆卸筛网
拆卸打印机右侧的筛网。将过滤器放在一边。

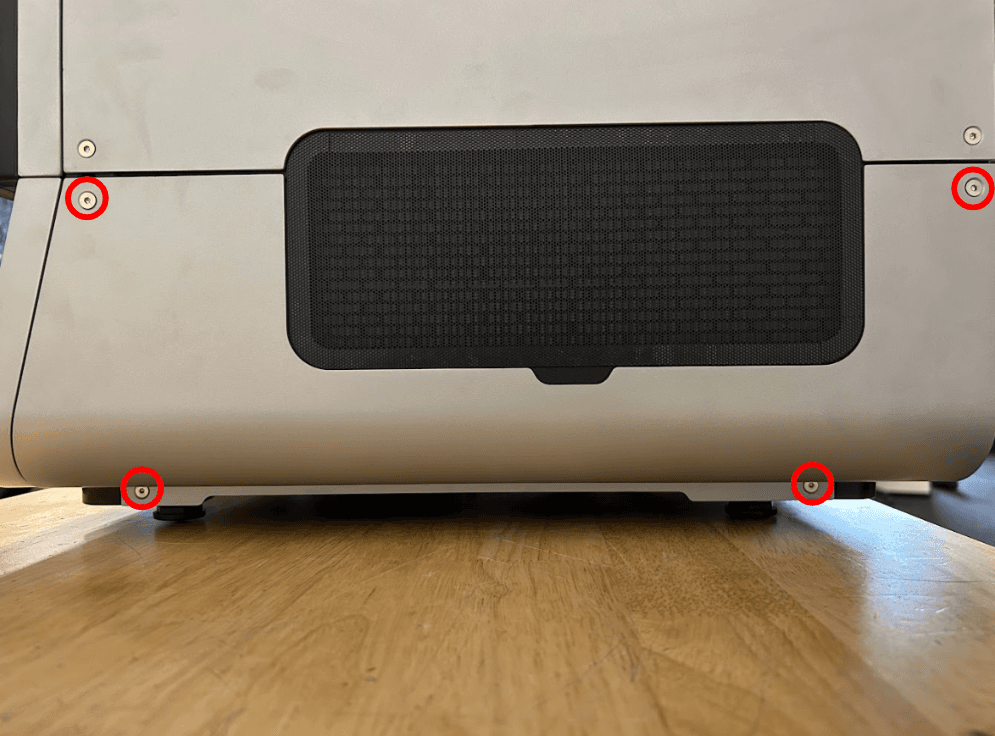

第 2 步：拧下右下面板螺丝
使用 2.5mm 六角扳手，拧下将下部右侧面板固定到打印机上的 4 颗螺丝。将右侧面板和螺丝放在一旁。
第 3 步：拧下左下面板螺丝
使用 2.5mm 六角扳手，拧下将左下面板固定在打印机上的 4 颗螺丝。将左侧面板和螺丝放在一旁。
拆卸触摸屏组件
概览： 拆卸前面板，以便操作触摸屏组件和 HDMI 电缆。
第 1 步：拧下左前面板固定螺丝
使用 2.5mm 六角扳手，拧下将前面板左侧固定在打印机上的 3 颗螺丝。将螺丝放在一旁。

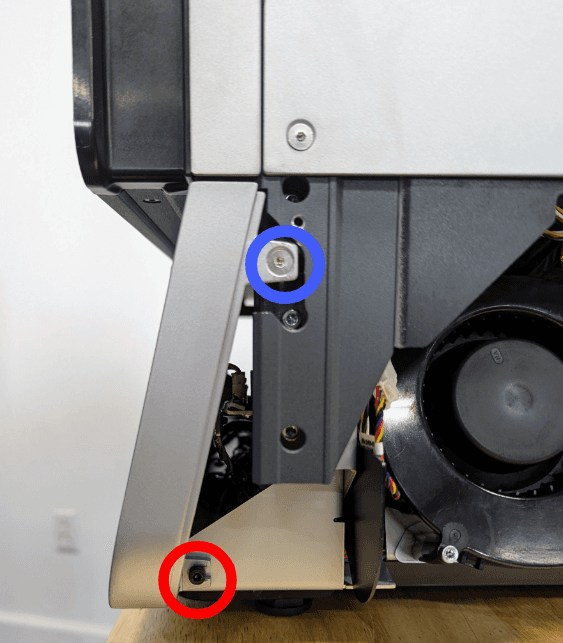

第 2 步：拧下右前面板固定螺丝
- 使用 2.5mm 六角扳手，拧下将前面板上部固定在打印机上的沉头螺丝。
- 使用 3mm 六角扳手，拧下将前面板下部固定在打印机上的螺丝。
将螺丝放在一旁。
第 3 步：放置打印机
在另一名人员的协助下，将 Form 4L 放置在工作区的前缘附近，以便操作底部螺丝。

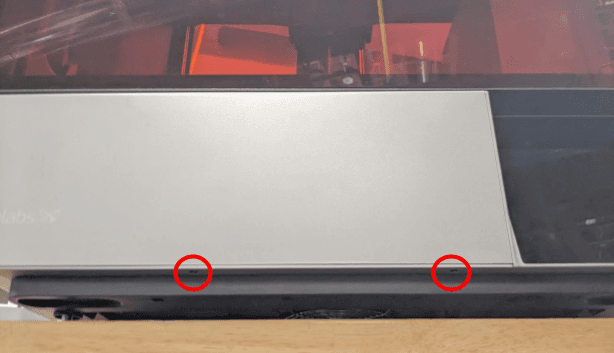

第 4 步：拧下底部前面板固定螺丝
使用 1.5mm 六角扳手，拧下将前面板固定在打印机底部的两颗螺丝。
第 5 步：重新放置打印机
在另一名人员的协助下，放置 Form 4L，使打印机前方至少有 150mm 的工作空间。

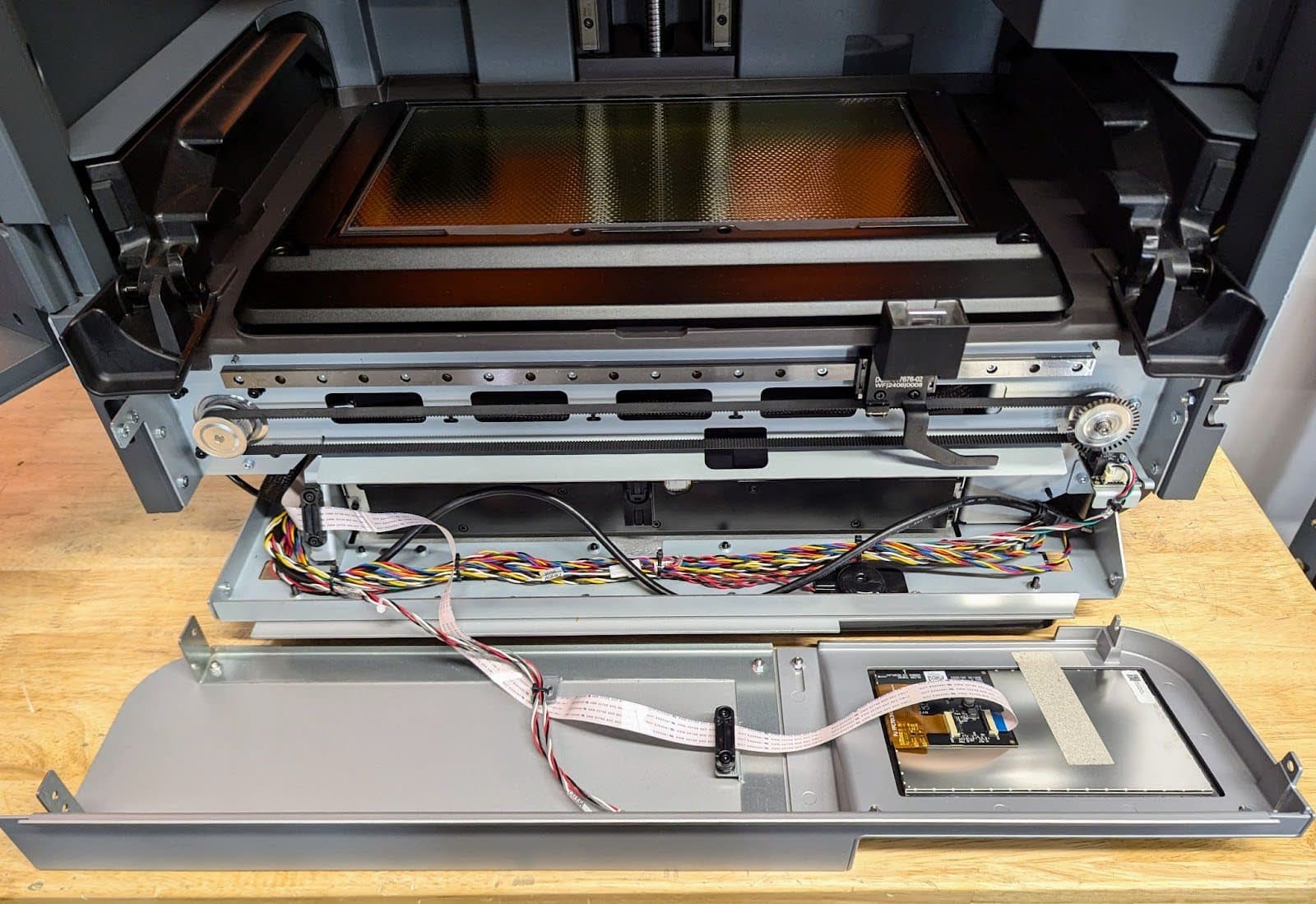

第 6 步：拆卸前面板
握住前面板的底角。小心地将前面板拉向自己。旋转前面板，直到可以看到其背面。请勿将其从打印机上拉开，因为触摸屏带状电缆仍然连接。将前面板的玻璃面朝下放在干净、平整的表面上。
拆卸 HDMI 线
概览：拧松 LPU 箱螺丝，拆卸 HDMI 电缆。
警告：
此步骤包括拆卸 LPU，从而露出 Form 4L 光学系统。从打印机上拆卸 LPU 时，确保无灰尘或碎屑掉入光学共振腔。
第 1 步：拧松 LPU 箱螺丝
打开打印机机罩。使用 3mm 六角扳手拧松 LPU 外壳上的八颗六角螺丝。
第 2 步：拔掉 HDMI 线缆

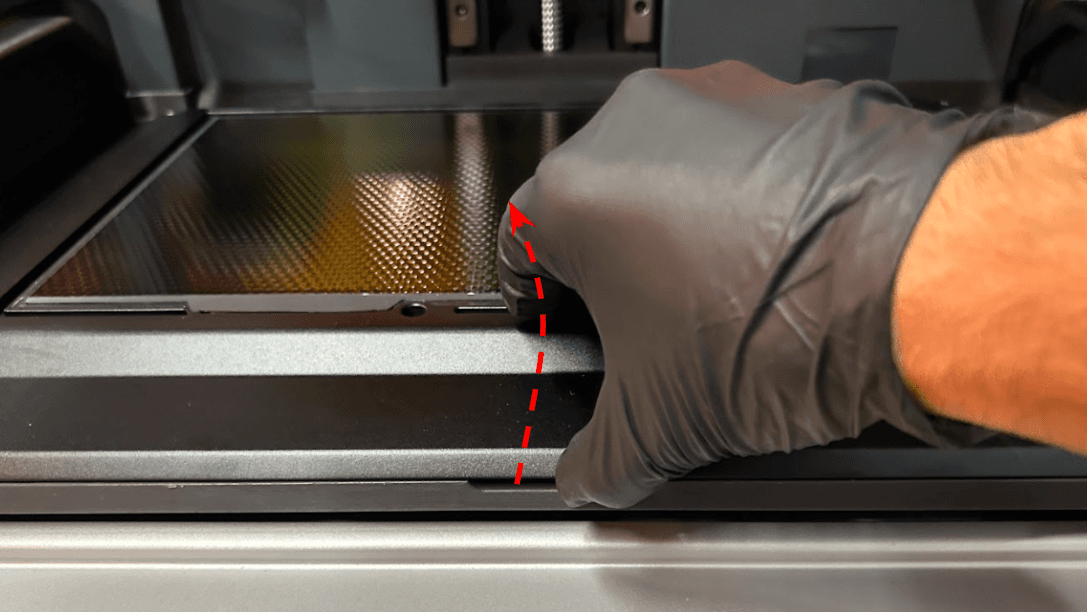

小心提起 LPU 并将其倾斜，使底部朝向您。找到 LPU 的 HDMI 电缆。挤压塑料固定夹，从 LPU 拔下 HDMI 电缆。

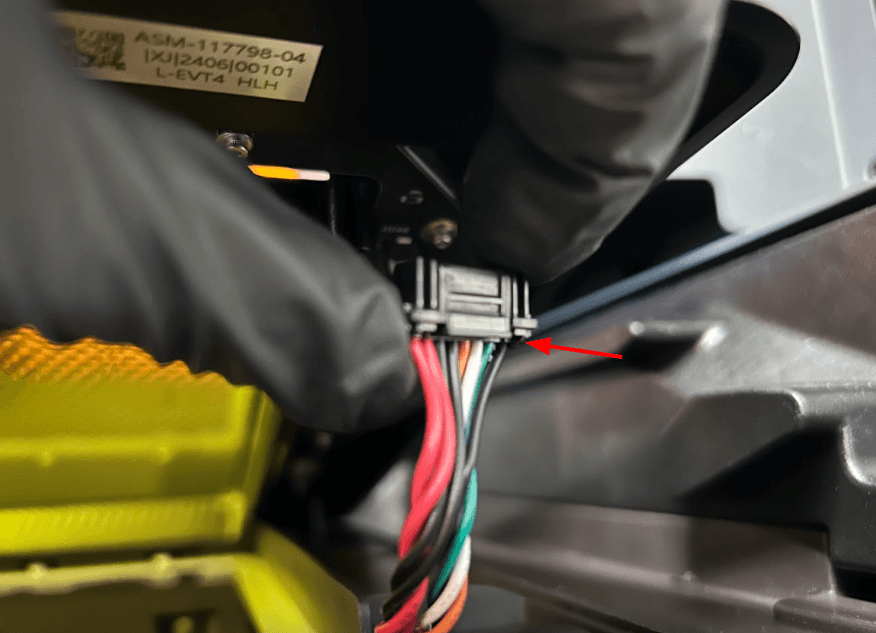

第 3 步：断开树脂槽加热器电缆
在打印机的两侧，加热器电缆夹子朝外。松开树脂槽加热器电缆，方法是挤压连接器上的插片，然后直接拉离 LPU。请勿拉扯电缆本身。
第 4 步：拆卸 LPU
从打印机上拆卸 LPU 并将其放在一旁。

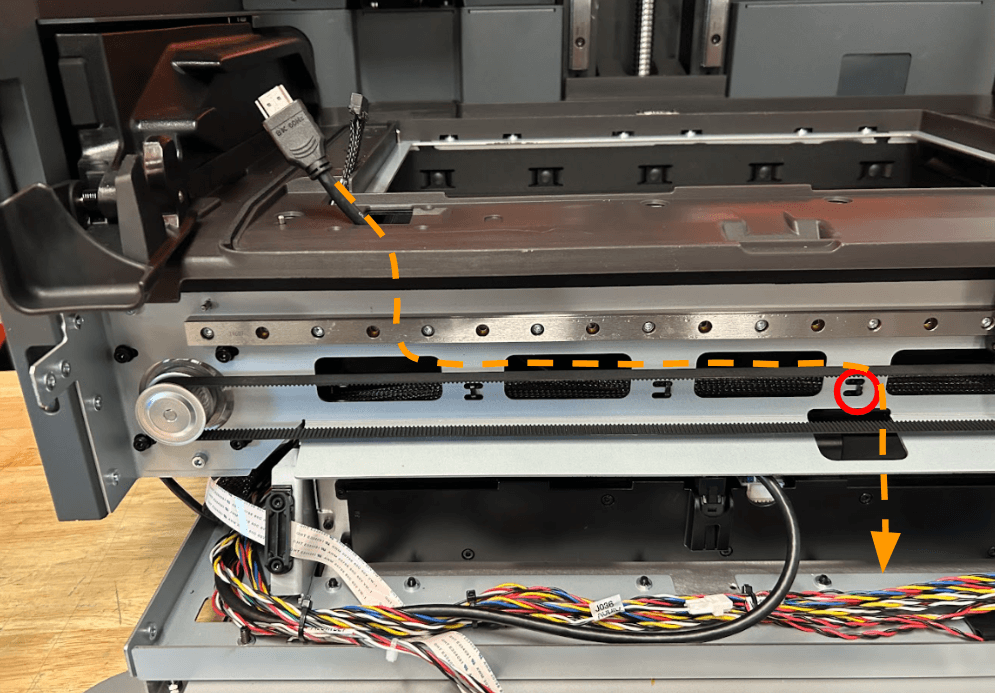

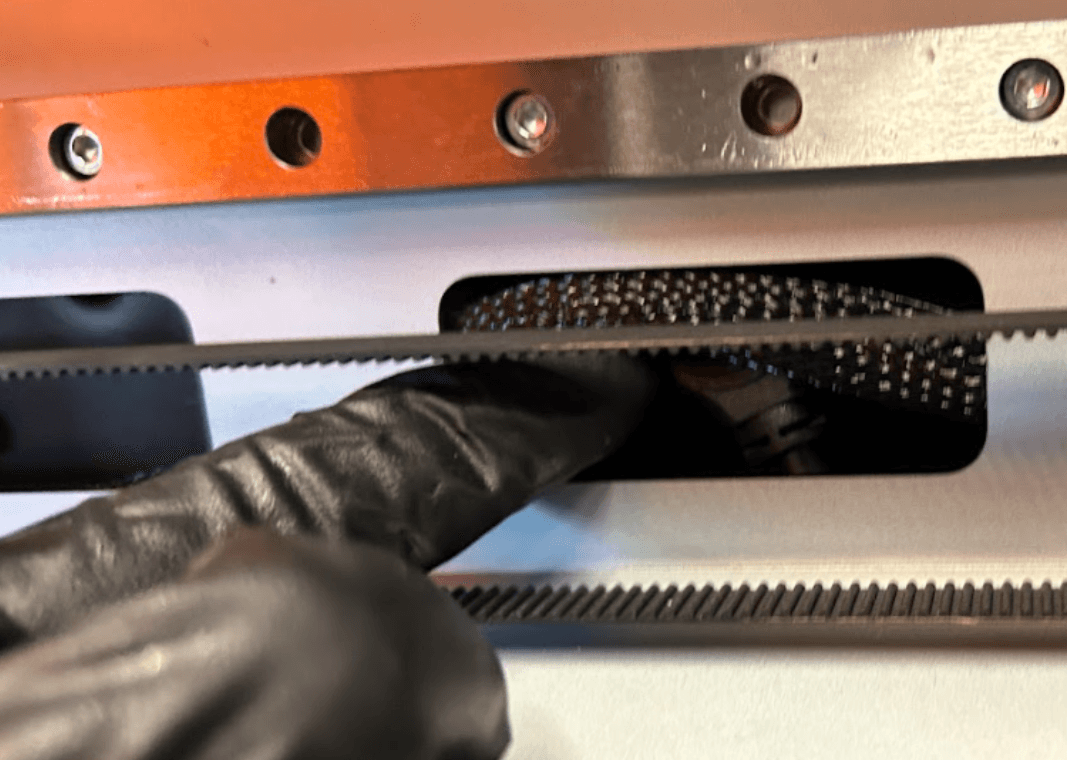

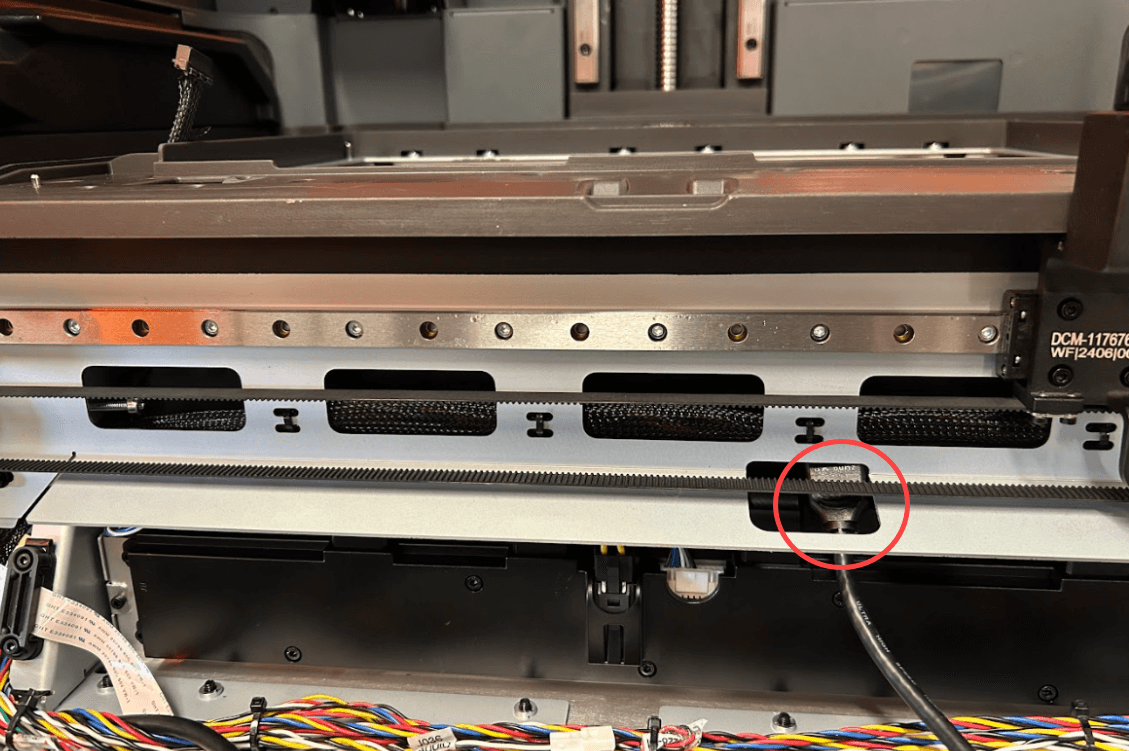

第 5 步：将 HDMI 电缆穿过打印机机箱

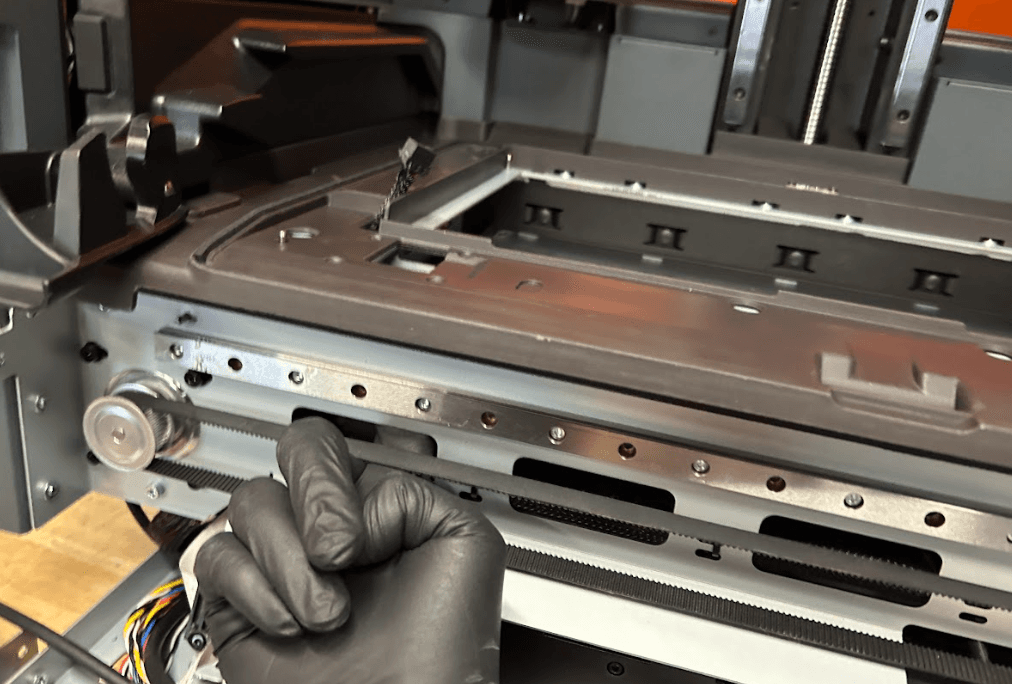

将 HDMI 线轻轻穿过打印机机箱上的槽口。将 HDMI 线穿过混合器传动带后面的机箱槽口，然后穿过打印机机箱的中央槽口，将其取出。注意不要使混合器传动带脱落。将 HDMI 线放在一旁，以便与电子废弃物一同处置。
安装 HDMI 备用电缆
概览： 安装 HDMI 连接线替换件。

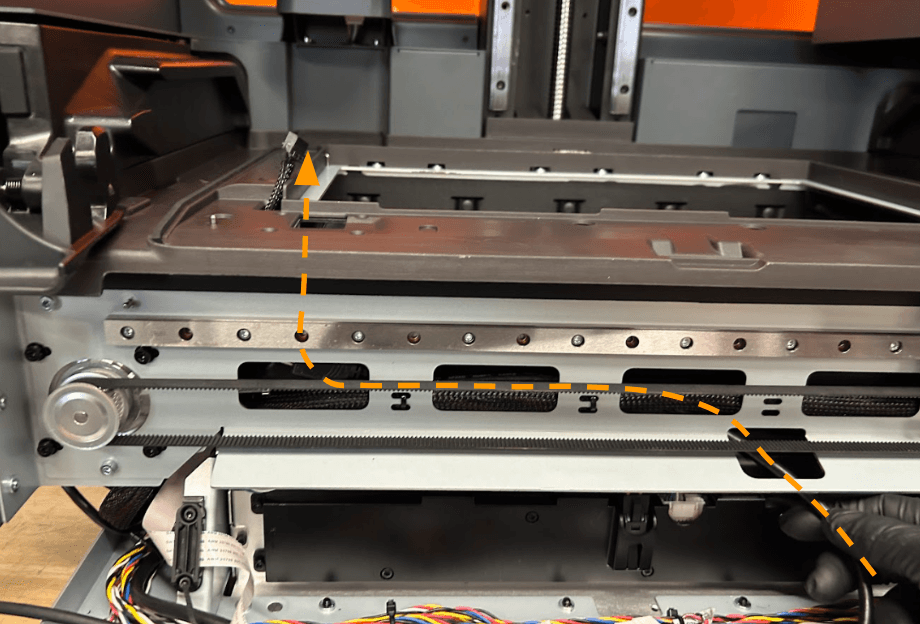

第 1 步：将 HDMI 电缆穿过打印机机箱

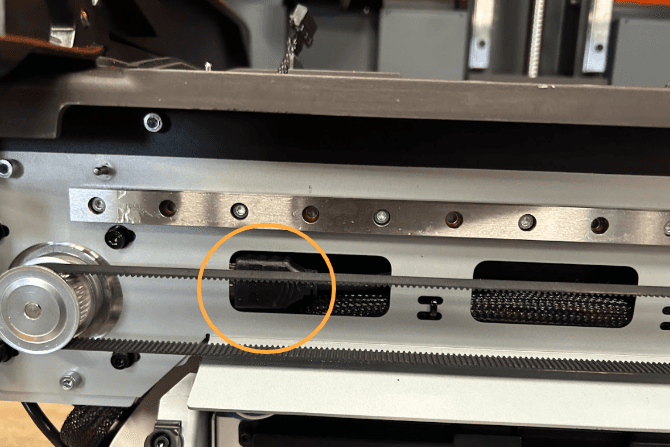

从打印机底部开始，将 HDMI 电缆穿过打印机机箱的中央插槽。将 HDMI 线缆从混合器传动带后方引出，并通过打印机底座上的槽口向上连接到 LPU。注意不要使混合器传动带脱落。

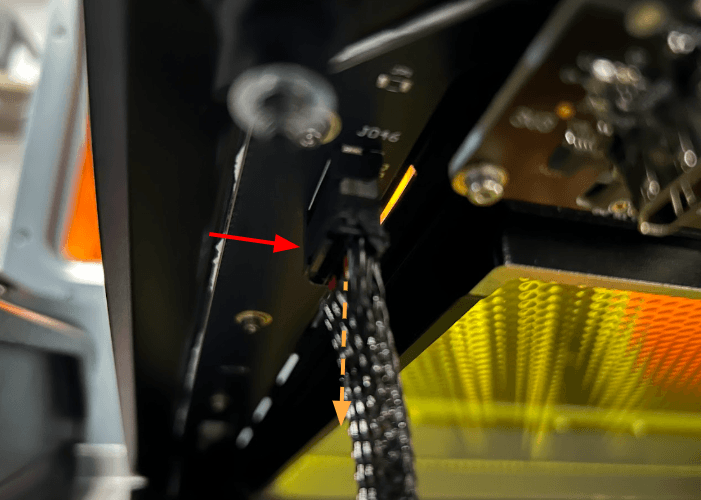

第 2 步：连接树脂槽加热器电缆

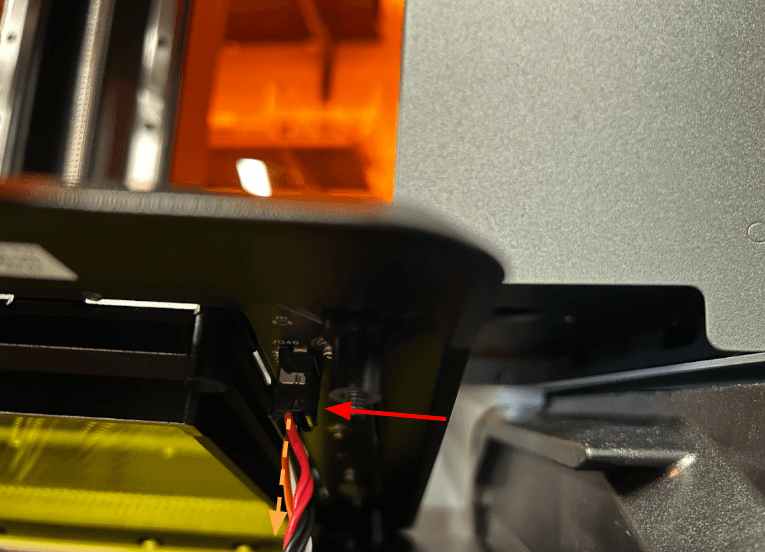

放置 LPU，使电缆连接器朝向打印机前面。将左右水箱加热器电缆插入 LPU 上的连接器。塑料插片应卡入到位，以固定电缆。

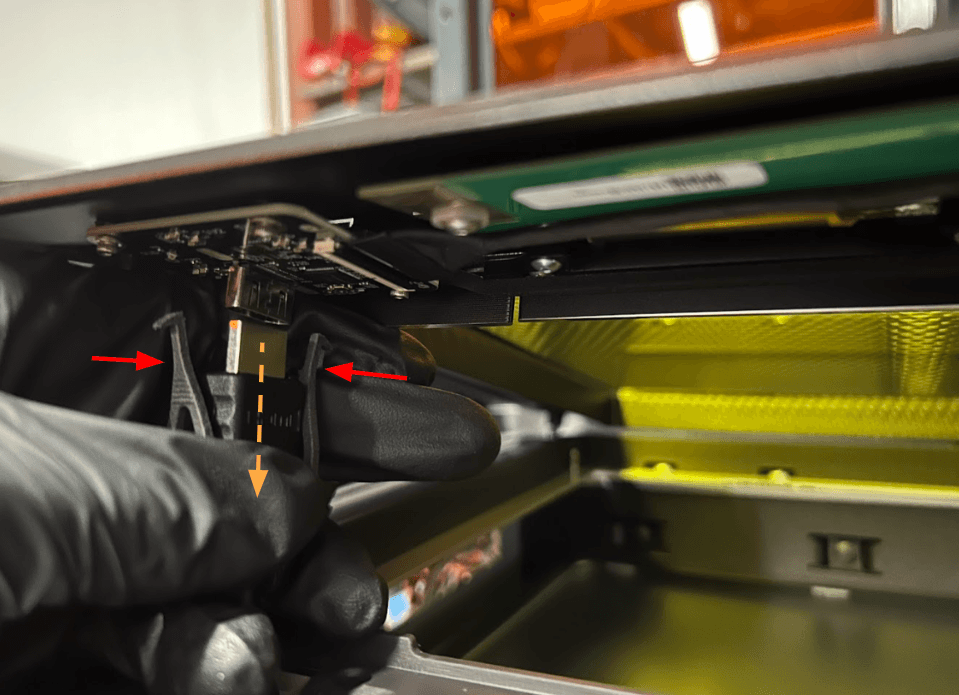

第 3 步：连接 HDMI 线
将 HDMI 电缆插入 LPU 端口。确保塑料固定夹上的两个插销卡入到位。
第 4 步：安装 LPU
确保光学共振腔和 LPU 无灰尘和碎屑。将 LPU 放到光学共振腔上，对齐螺孔。

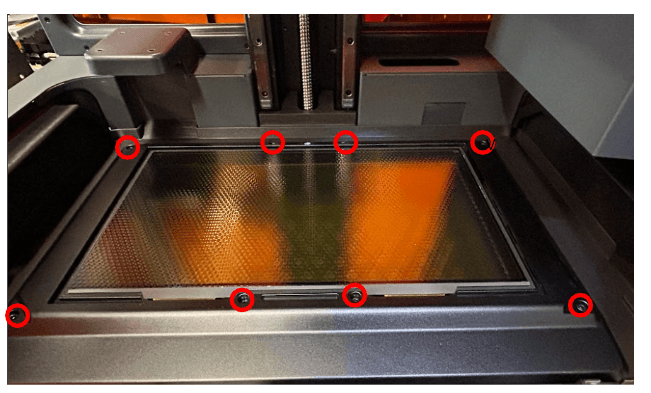

第 5 步：拧入外壳螺丝
使用 3mm 六角扳手部分拧紧 LPU 外壳上的八颗六角螺丝。

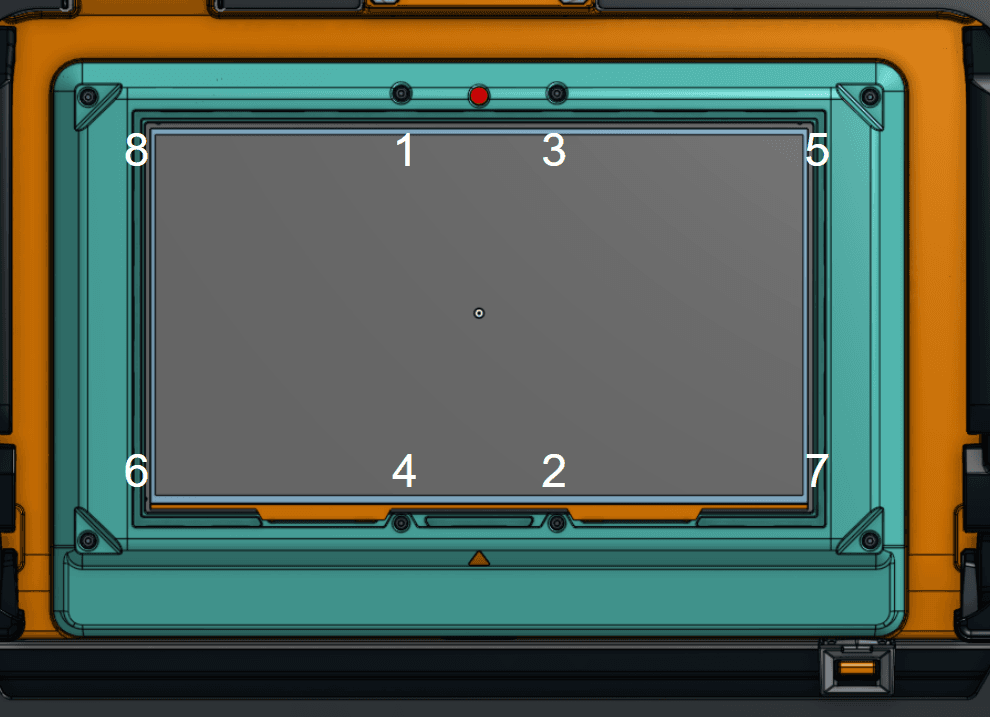

第 6 步：固定 LPU
松装所有螺丝后，按对角线方式拧紧螺丝，如上图所示。螺丝应牢固，但不能过紧。为避免过度拧紧，请握住六角扳手的短端。
重新安装触摸屏组件
概览： 更换 HDMI 线缆后，重新连接并固定触摸屏组件。

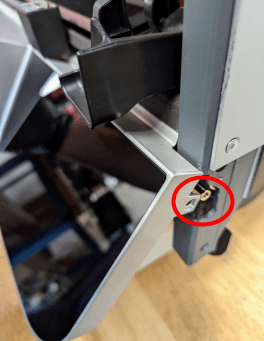

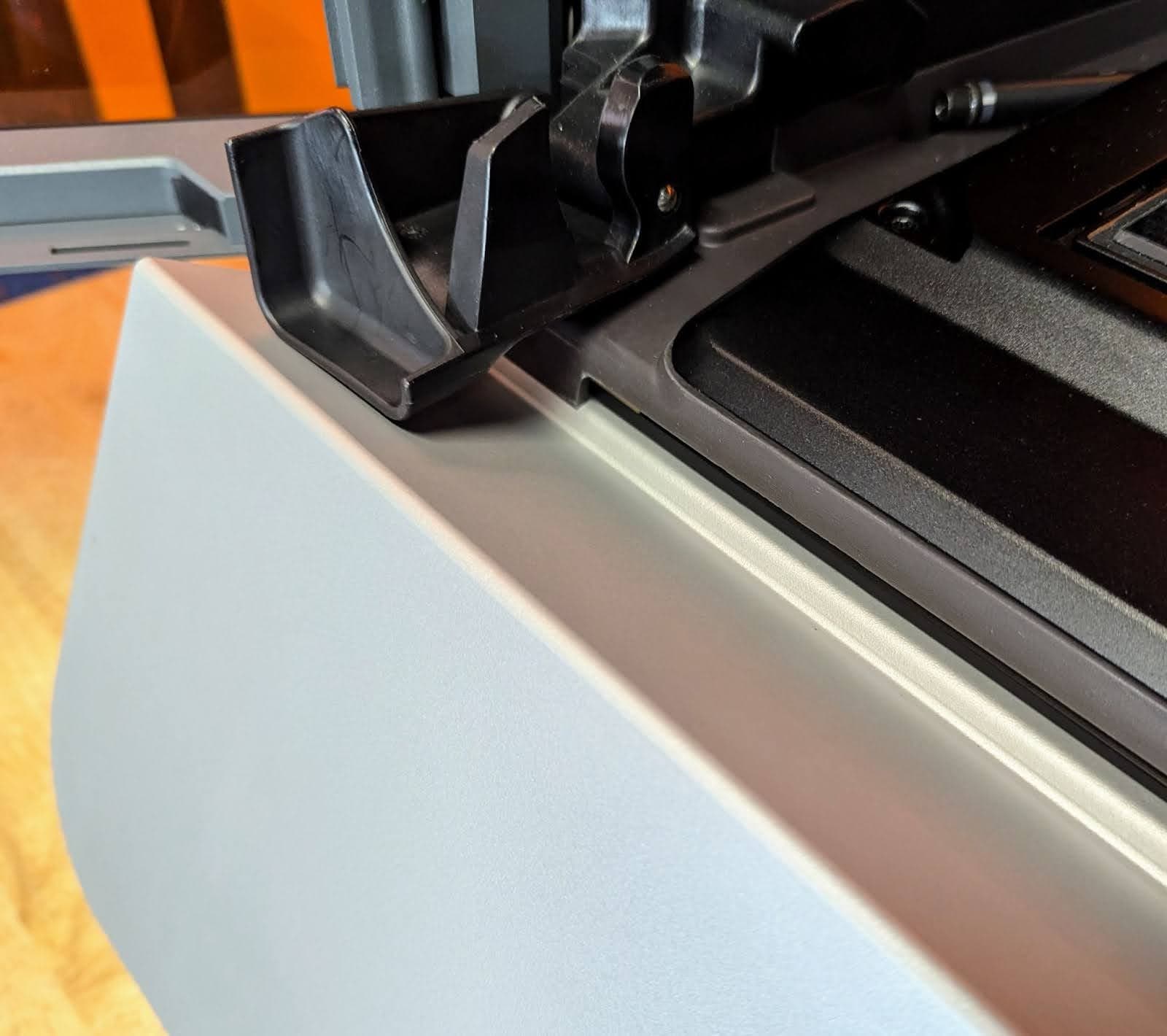

第 1 步：放置前面板以便安装
将前面板与打印机成一定角度放置。确保金属插片位于打印机框架外侧，并与打印机上的螺孔对齐。注意请勿挤压或折叠新触摸屏带状电缆。

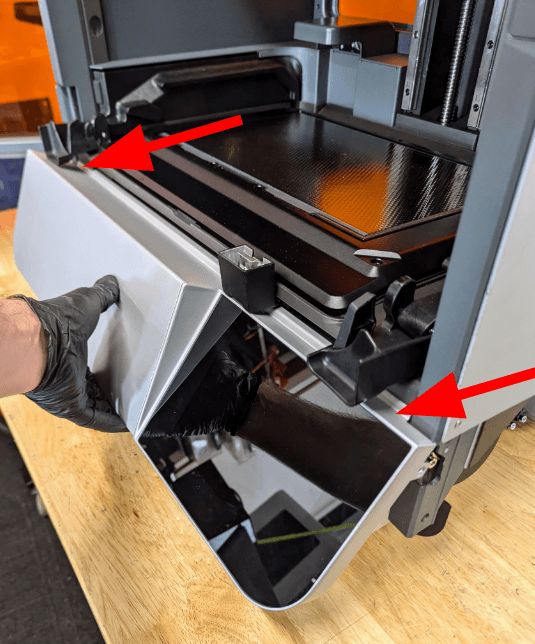

第 2 步：安装前面板

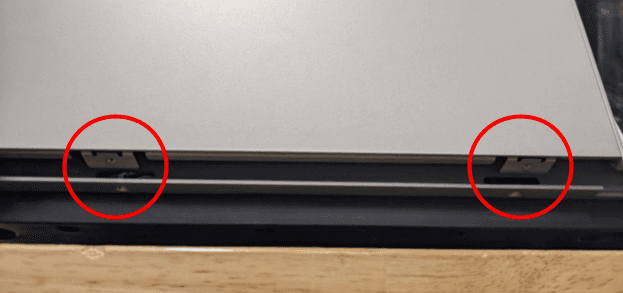

将前面板安装到打印机框架上。确保前面板底部的两个插片滑入打印机框架中的相应插槽。
第 3 步：固定右前面板固定螺丝
- 将 2.5mm 沉头螺丝拧入打印机框架的上部螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
- 将 3mm 螺丝拧入打印机框架的下部螺孔。使用 3mm 六角扳手将螺丝拧紧，直至完全紧固。

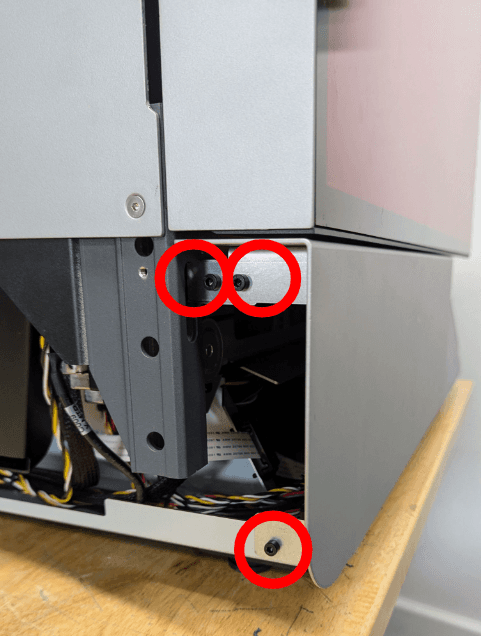

第 4 步：固定左侧前面板固定螺丝
在打印机框架的三个螺孔中各拧入一颗螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：放置打印机
在另一名人员的协助下，将 Form 4L 放置在工作区的前缘附近，以便操作底部螺丝。
第 6 步：固定底部前面板固定螺丝
使用 1.5mm 六角扳手，将底部前面板固定螺丝固定在打印机上。拧紧螺丝，直至完全紧固。
重新安装侧面板
概览： 完成其他任何维护程序后，重新安装并固定侧面板。
第 1 步：将左侧面板与打印机对齐
抬起左侧面板，将其与打印机左侧对齐。

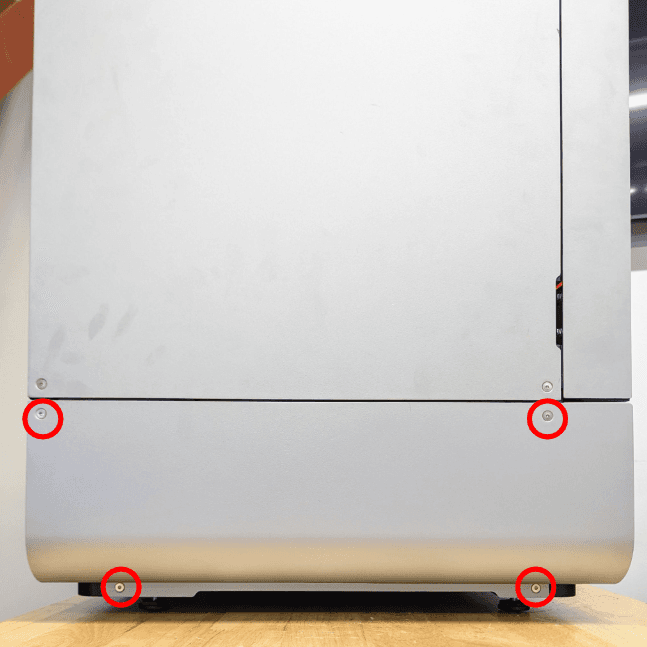

第 2 步：固定左侧面板
将四颗 2.5mm 螺丝拧入打印机左侧的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：将右侧面板与打印机对齐
抬起右侧面板，将其与打印机右侧对齐。
第 4 步：固定右侧面板
将四颗 2.5mm 螺丝拧入打印机右侧的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：重新安装筛网
对筛网进行真空清理，直到无碎屑。如果无法清洁筛网，请更换。将筛网重新装到打印机上，确保其与进气口对齐。
完成修复
概览：安装好 HDMI 备用电缆后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源。打开打印机背面的开关。打印机将初始化。
第 2 步：对齐构建平台
在触摸屏上，点击 Settings（设置）> Tools（工具）> Align build platform（对齐构建平台）。请遵循屏幕上的说明进行操作。
第 3 步：检查光学元件
在触摸屏上，点击 Settings（设置）> Tools（工具）> Inspect optics（检查光学元件）。按照屏幕上的说明确保背光模块和 LPU 正常工作。
第 4 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
