Light Processing Unit (LPU) 风扇可冷却 Form 4L 光学系统。LPU 风扇损坏可能导致光学系统过热，妨碍打印机正常运行。

请根据本指南更换一个或两个 LPU 风扇。

预计所需时间：20－30 分钟

概览：准备好 Form 4L 和无尘的工作区，以便更换 LPU 冷却风扇

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴落到光处理模块 (LPU) 上。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽和混合器

打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

概览：拆卸待更换的 LPU 冷却风扇。

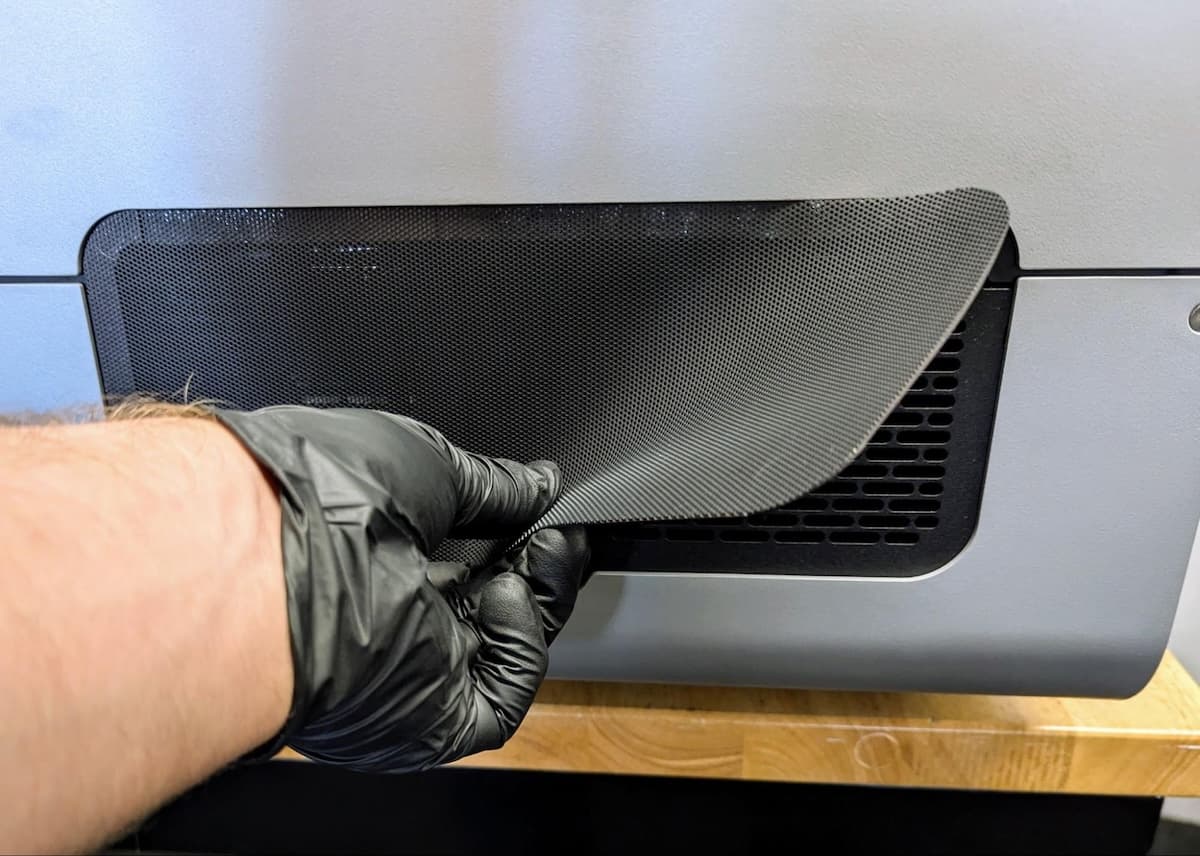

第 1 步：拆卸筛网

拆卸打印机右侧的筛网。将过滤器放在一边。

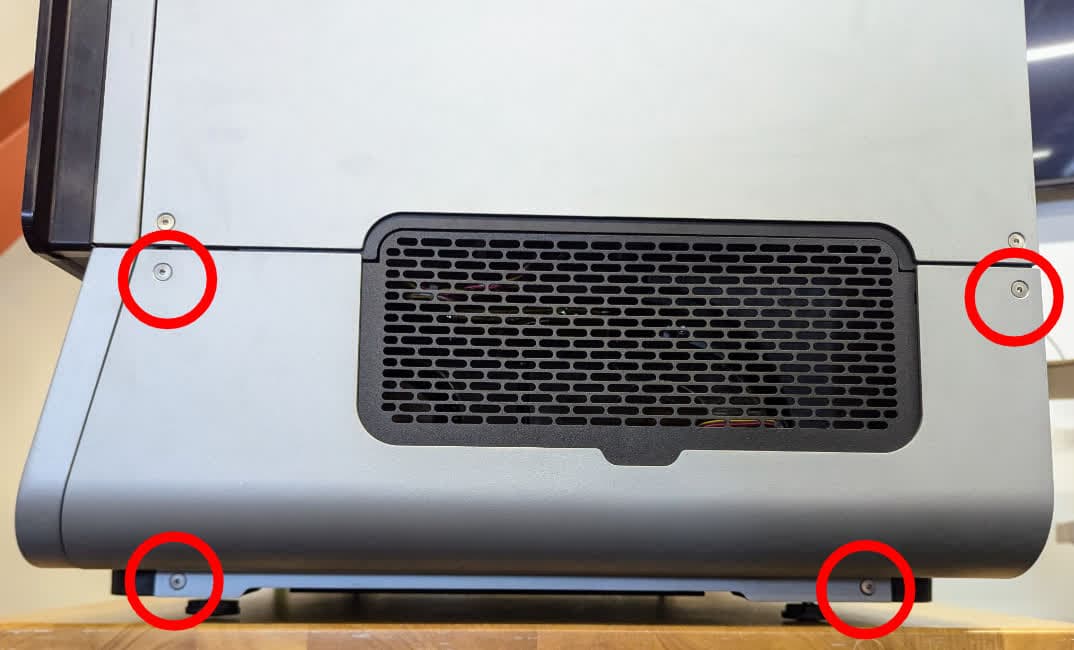

第 2 步：拆卸右下面板

使用 2.5mm 六角扳手，拧下将下部右侧面板固定到打印机上的 4 颗螺丝。取下螺丝和面板放到一旁。

第 3 步：拆卸 LPU 风扇过滤器

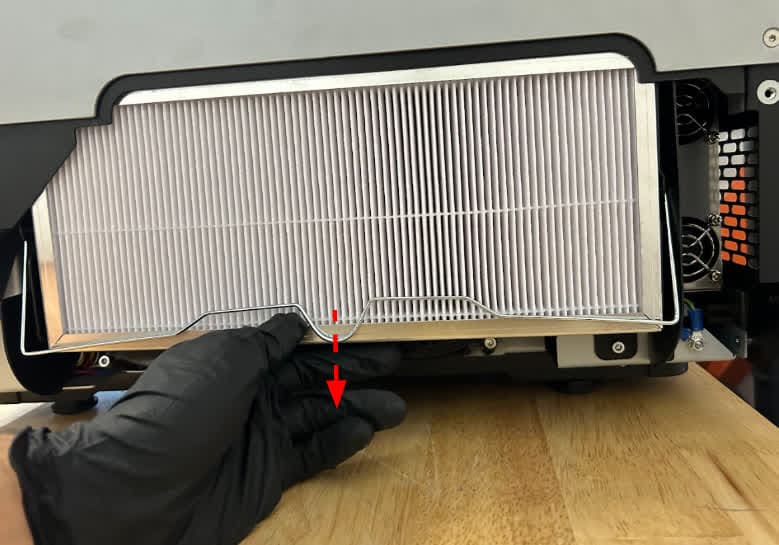

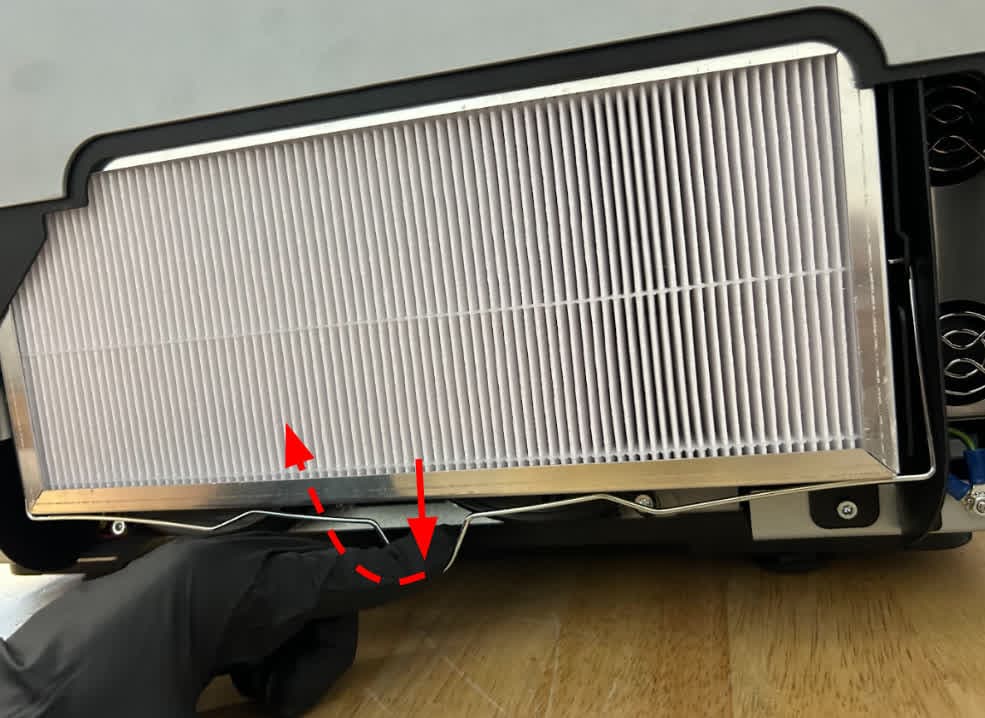

向下拉动风扇固定器，并将金属丝臂向您摆动，以松开风扇固定器。向下拉动 LPU 风扇过滤器的机身，取出 LPU 风扇过滤器。将过滤器放在一边。

第 4 步：拆卸过滤器支架

使用 3mm 六角扳手，拧下将过滤器支架固定在打印机上的三颗螺丝。拆卸过滤器支架和螺丝并将其放在一旁。

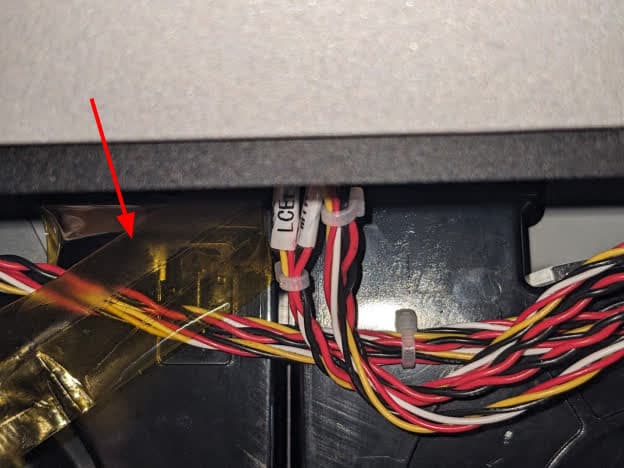

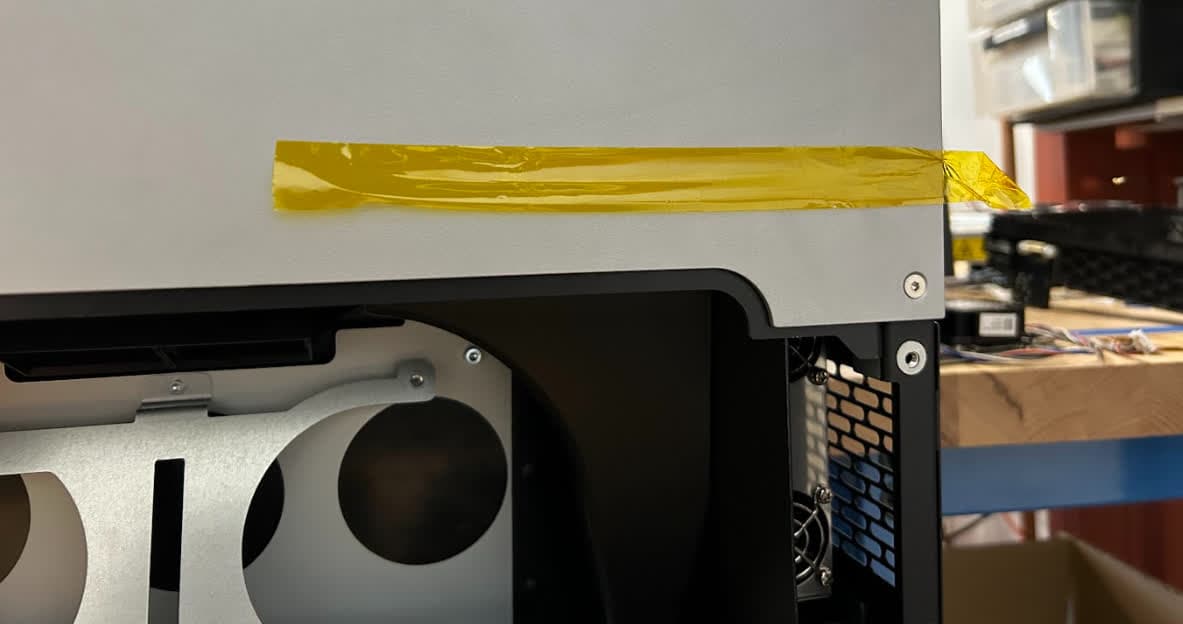

第 5 步：撕除黄色胶带

撕下缠绕在风扇导管上的胶带，暂时粘贴在干净的表面上。

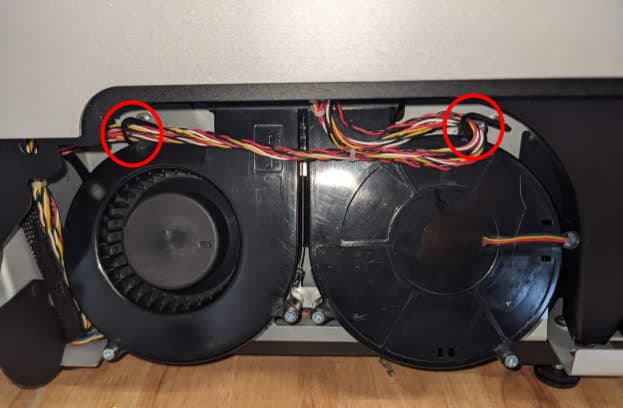

第 6 步：解开电缆线束

电缆线束由可弯曲的电缆扎带固定。弯曲电缆绑带以解开线束。

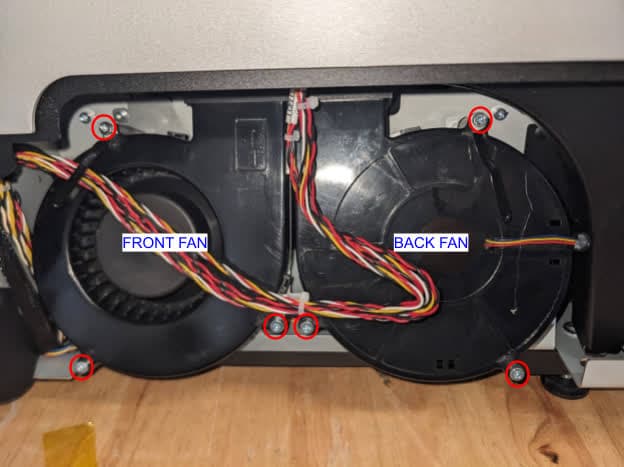

第 7 步：拆卸 LPU 风扇

使用 2.5mm 六角扳手，拧下固定待更换 LPU 风扇的三颗螺丝。可弯曲的电缆扎带由三颗螺丝中的一颗固定在风扇上，拆下电缆扎带并将其与风扇螺丝放在一起。

第 9 步：拆卸另一台 LPU 风扇（可选）

如果要同时更换两台风扇，请对另一台风扇重复第 7－8 步。

概览：安装并固定 LPU 冷却风扇替换件。

第 1 步：调整风扇替换件的方向

调整风扇替换件的方向，使其适合安装在打印机内的安装位置。前部和后部冷却风扇是同一部件，只是方向不同。

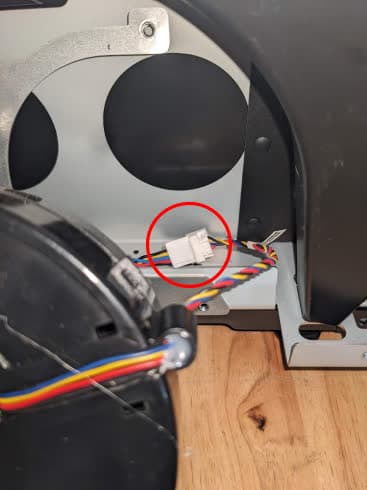

第 2 步：连接 LPU 风扇电缆

重新连接 LPU 风扇与打印机之间的电缆。塑料插片应卡入到位，以固定连接。注意切勿拉扯电线。

第 3 步：安装 LPU 风扇

将风扇放入打印机中，对准风扇上的螺孔和打印机框架上的相应螺孔。将黑色电缆绑带安装到与旧风扇相同的螺孔中。在三个螺孔中各拧入一颗螺丝，然后使用 2.5mm 六角扳手将其拧紧，直至完全紧固。注意不要夹住或挤压风扇后面的接线。

第 4 步：安装另一个 LPU 风扇替换件（可选）

如果要同时更换两个风扇，请对另一个风扇重复步骤 1－3。

第 5 步：挂起电缆线束

将黑色电缆绑带缠绕在电线周围，固定电缆线束，使其远离风扇叶片。

第 6 步：更换黄色胶带

更换风扇管道周围的黄色胶带。

第 7 步：安装过滤器支架

将过滤器支架放在 LPU 风扇上，对准支架上的螺孔和打印机框架上的相应螺孔。在三个螺孔中各拧入一颗螺丝，然后使用 3mm 六角扳手将其拧紧，直至完全紧固。

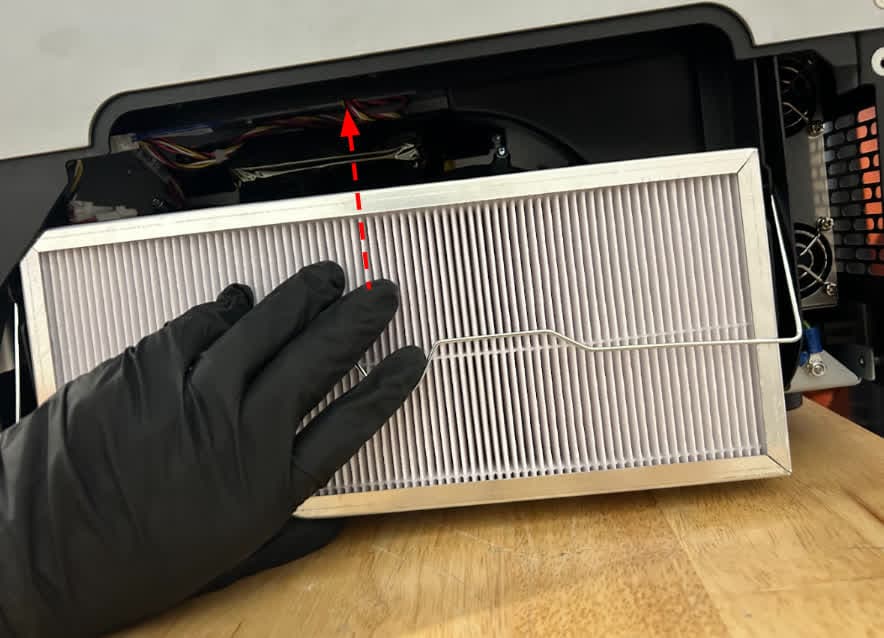

第 8 步：安装 LPU 风扇过滤器

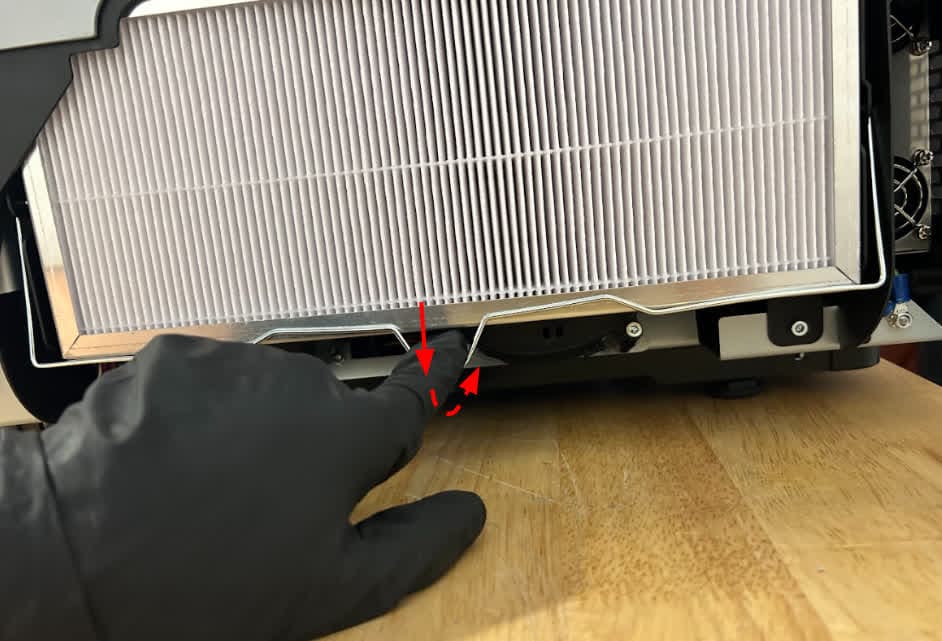

将风扇过滤器滑入金属丝过滤器固定器下方，然后向上推，直至完全就位。向下拉动过滤器固定器，将其摆到过滤器下方，将过滤器固定到位。

第 9 步：安装并固定右下面板

将下部右侧面板上的螺孔与打印机框架上的螺孔对齐。在四个螺孔中各拧入一颗安装螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

第 10 步：重新安装筛网

将筛网放在打印机右侧的栅罩上。

概览：安装好新的 LPU 冷却风扇后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

关闭打印机门，将电源线连接到打印机和电源上。打开打印机背面的开关。打印机开机并初始化。

第 2 步：运行测试打印

插入任何缺失的耗材，上传并开始打印。进行小规模的测试打印，以确保打印机工作正常。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
