更换 Form 4L 摄像机

更换 Form 4L 摄像机

Form 4L 打印机包含集成摄像机。如果摄像机已启用,每次打印完成后都会自动保存一张照片。摄像机位于打印机塔的左侧,可从打印机后部操作。摄像机的任何问题都可能导致其无法正常工作。

请根据本指南更换 Form 4L 摄像机。

Form 4L 摄像机板

所需物品:

Formlabs:

  • 摄像机
  • 2mm 六角扳手(随附于 Form 4L 工具盖组件中)
  • 2.5mm 六角扳手(随附于 Form 4L 工具盖组件中)

第三方:

  • 5.5mm 六角螺母扳手或尖嘴钳
  • 丁腈手套

预计所需时间:20 分钟

准备工作区

概览: 准备好 Form 4L 和无尘的工作区,以便更换 Form 4L 摄像机。

第 1 步:拆卸构建平台

首先拆卸构建平台,以免树脂滴落到光学表面上。

第 2 步:拆卸树脂盒

拆卸树脂盒并关闭通气帽,以防树脂从咬阀滴落到打印机中。

第 3 步:拆卸并存放树脂槽和混合器

解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

注意:

请戴上手套,握住树脂槽两端的把手,以免污染或损坏树脂槽的底面。

第 4 步:准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步:清理打印机机身

警告:

树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时,请戴上手套。用大量肥皂和水冲洗皮肤。

打开打印机机罩,用纸巾清理 LPU 上及其周围积聚的树脂。如有必要,可使用异丙醇沾湿纸巾,彻底清除树脂。

危险:

IPA 易燃且存在火灾隐患。请始终盖好容器盖子,防止儿童接触。

第 6 步:断开打印机电源

在继续进行维护之前,断开打印机的电源线。在打印机通电时,请勿对打印机执行维护程序。断开打印机电源后,等待五分钟,然后再继续执行维护程序。

拆卸左侧面板

概览: 拆卸左侧面板,以便操作摄像机。

第 1 步:拆卸左下面板

Lower left side panel screws annotated

使用 2.5mm 六角扳手,拧下将左下面板固定在打印机上的 4 颗螺丝。将下部左侧面板和螺丝放在一旁。

第 2 步:拧下左上面板固定螺丝

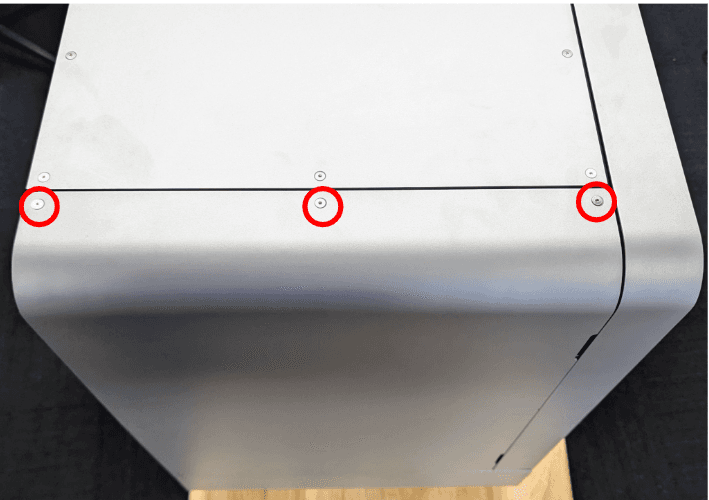

三颗上部左侧面板顶部固定螺丝

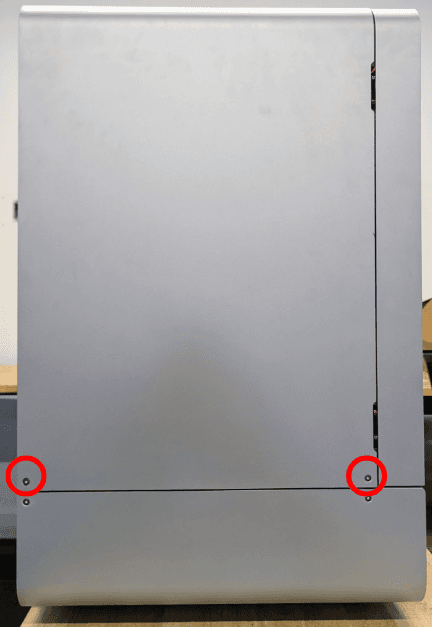

两颗上部左侧面板底部固定螺丝

三颗上部左侧面板顶部固定螺丝

两颗上部左侧面板底部固定螺丝

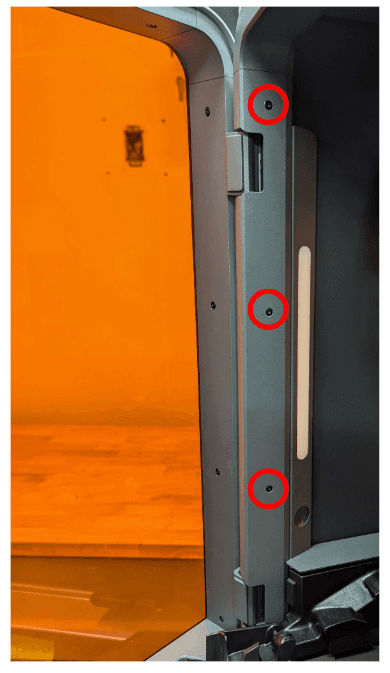

三颗上部左侧面板固定螺丝,位于打印机内部
三颗上部左侧面板固定螺丝,位于打印机内部

上部左侧面板通过八颗螺丝固定在打印机上:三颗在面板顶部、两颗在面板底部、三颗在打印机内部。使用 2.5mm 六角扳手,取下 8 颗上部左侧面板固定螺丝。将螺丝放在一旁。

第 3 步:拆卸左上面板

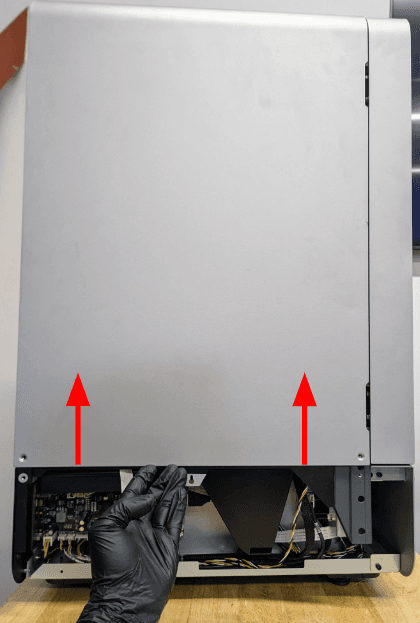

拆卸左上面板

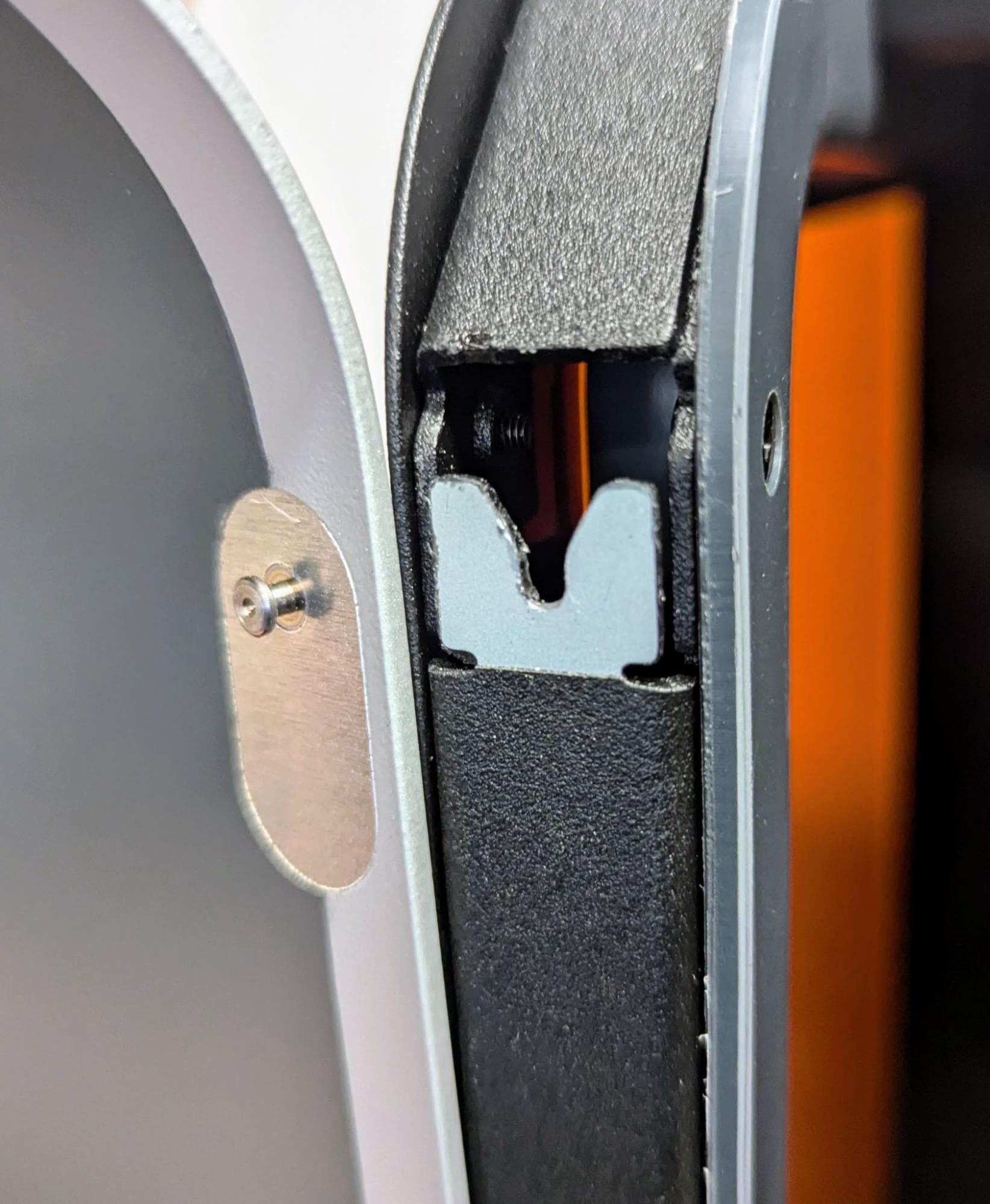

已松开的键槽螺柱。

拆卸上部左侧面板,方法是将其向上直推,松开键槽螺柱,然后将面板拉离打印机。将面板放在一旁。

拆卸摄像机

概览:断开电缆,将摄像机从打印机上拆卸下来。

第 1 步:找到摄像机板带状电缆

找到打印机左侧的主板。摄像机带状电缆位于电路板中央。

第 2 步:断开摄像机带状电缆连接

Disconnect the camera ribbon cable

向外拉动连接器上黑色插片的两侧,解锁摄像机带状电缆。轻轻地将带状电缆拉离主板。拔出电缆时要小心,以免损坏。松开塑料插片后,电缆应能轻松滑出连接器。请勿拉动电缆。

第 3 步:找到摄像机模块

Locate the camera module

摄像机模块安装在打印机框架的左前方。摄像机模块由摄像机组件、护罩(挡板)和将组件固定到打印机上的支架组成。

第 4 步:拧下摄像机模块螺母

Remove the camera module

使用 5.5mm 六角螺母扳手或尖嘴钳,拧下将摄像机模块固定在打印机上的两个螺母。将螺母放在一旁。

注:

拆卸摄像机模块时请小心。拆卸摄像机模块时,请勿扭转或拉扯黑色和黄色电缆。

第 5 步:拆卸摄像机模块

Remove the camera module from the threaded posts

轻轻拉动摄像机外壳,使其脱离螺纹柱。从摄像机组件上拆卸护罩(挡板)和支架。将护罩(挡板)和外壳放在一旁。

第 6 步:将摄像机穿过打印机框架

Thread the camera through the printer frame

轻轻地将摄像机组件穿过打印机框架上的插槽。

第 7 步:拧下摄像机组件固定螺丝

Remove the camera assembly retention screw

使用 2mm 六角扳手,拧下将摄像机板固定在打印机上的螺丝。从打印机上拆下摄像机、摄像机板和电缆,放在一旁以待处理。

安装摄像机组件

概览: 构建摄像机组件替换件。

第 1 步:插入带状电缆

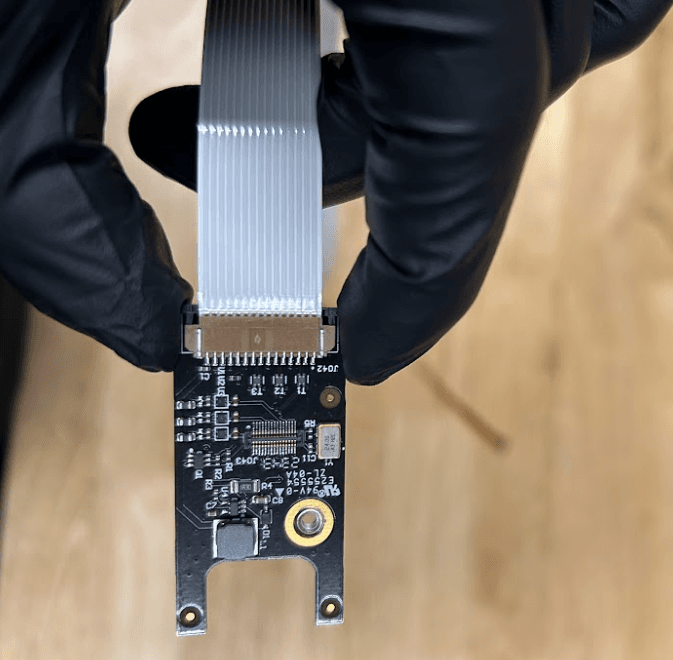

插入带状电缆 1

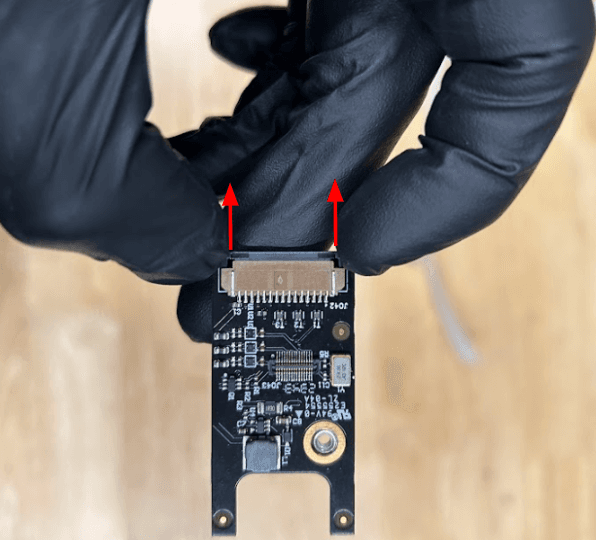

插入带状电缆 2

将带状电缆连接器上的两个黑色插片拉开,打开带状电缆连接器。如果感觉到轻微的咔哒声或黑色插片能够在插槽中自由摆动时,连接器即为打开。

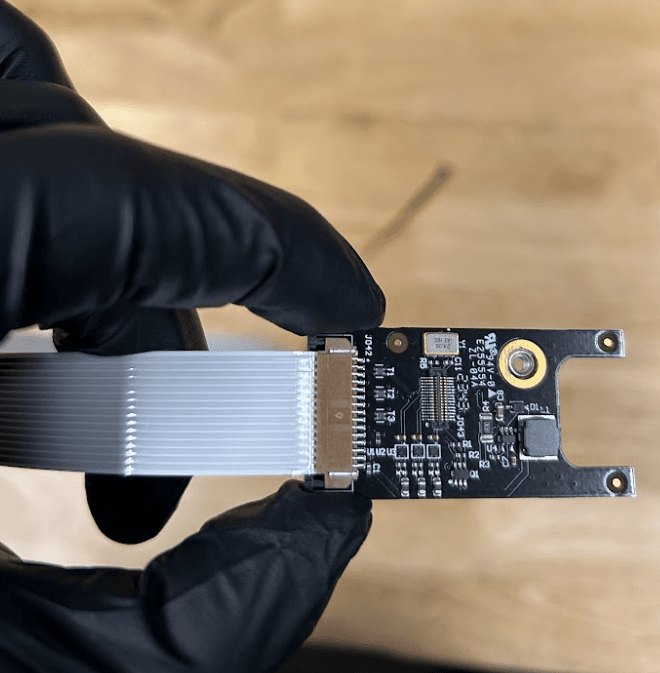

插入带状电缆 3

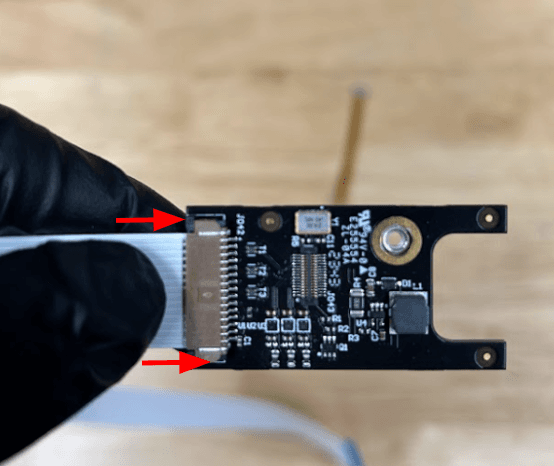

插入带状电缆 4

将带状电缆插入连接器,蓝色面朝下。如需锁定带状电缆,将黑色插片推到合适的位置,直到感觉到轻微的咔哒声。

第 2 步:插入摄像机连接器

Align the camera cable with the connector

将摄像机电缆与电路板上的连接器插槽对齐,然后向下按压。连接器固定到位。

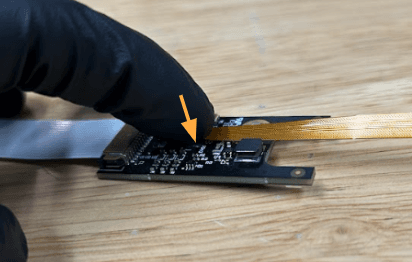

按压摄像机连接器

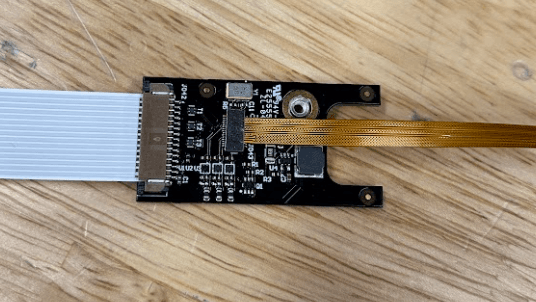

摄像机连接器就位

向下按压连接器,直到卡入到位。在弯曲摄像机电缆时,摄像机应连接牢固,不得移动。

安装摄像机

概览: 将摄像机替换件安装到打印机上。

第 1 步:安装摄像机板

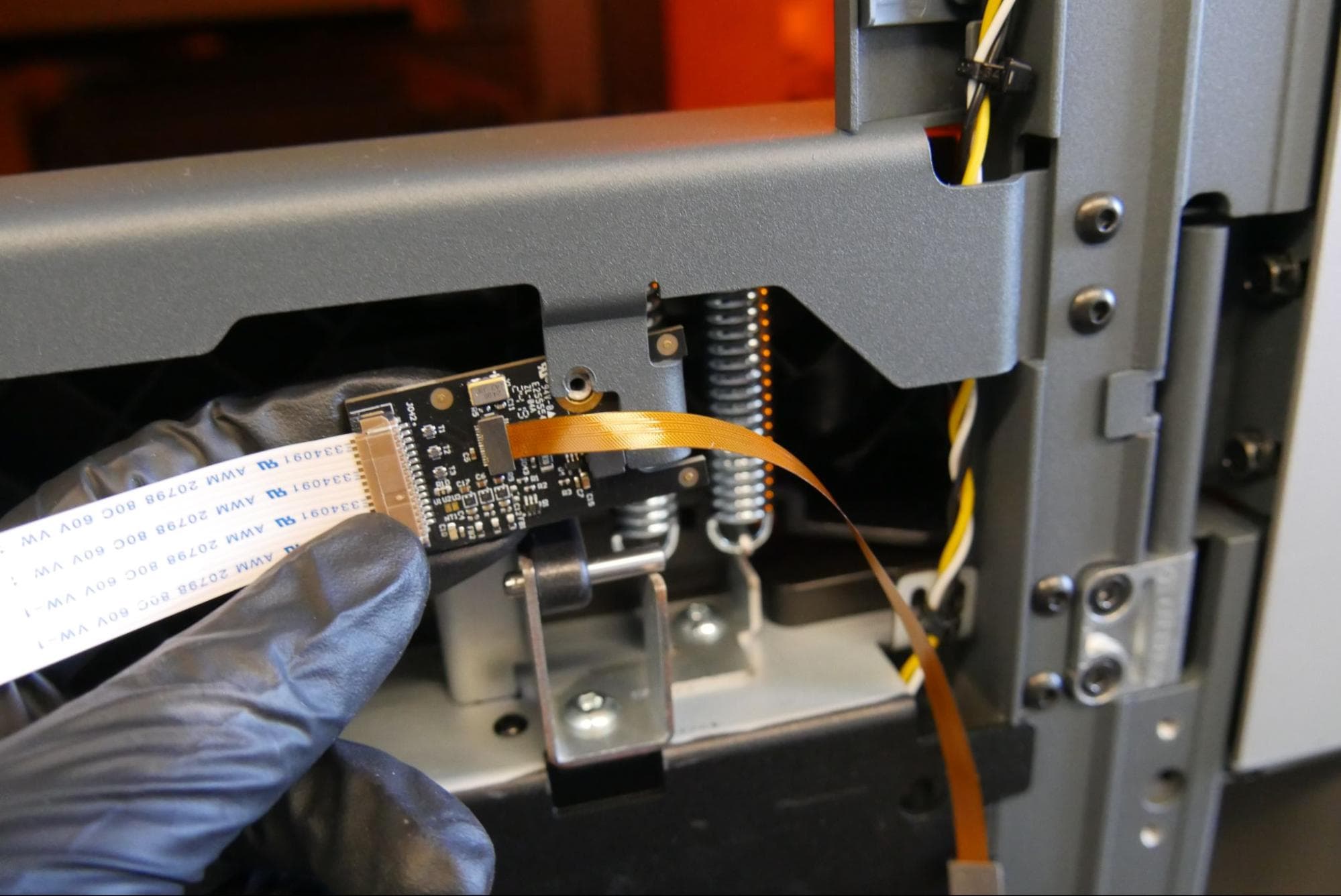

将摄像机板上的螺孔与打印机上的安装槽对齐。

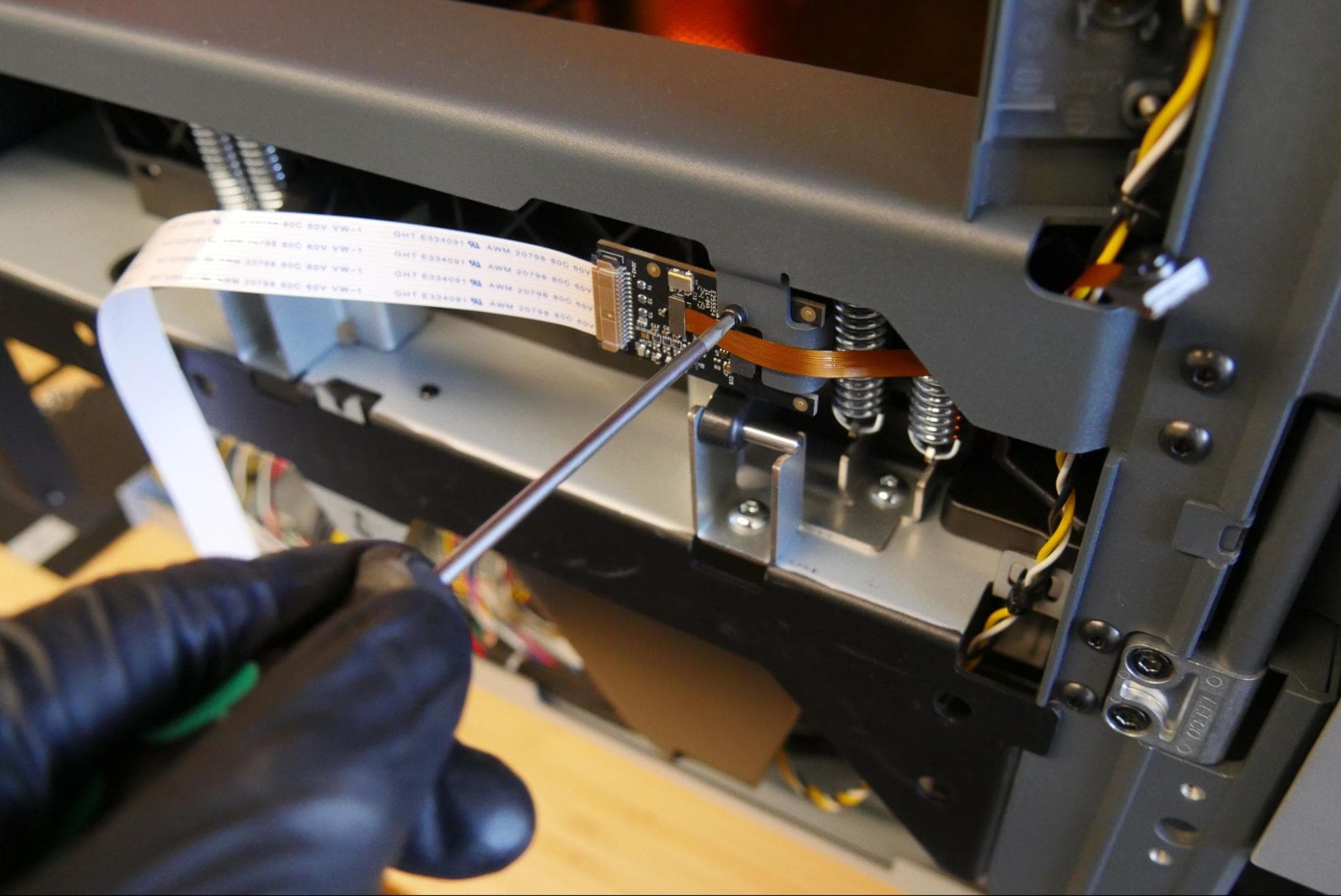

安装摄像机板。

将摄像机板上的螺孔与打印机上的安装槽对齐。使用 2mm 六角扳手,安装将混合器摄像机板固定在打印机上的两颗螺丝。拧紧螺丝,直至拧紧。

第 2 步:穿过摄像机电缆

Thread the camera cable

将摄像机穿过打印机框架上的槽口,注意不要拉紧电缆。将摄像机放在支架上。

第 3 步:构建摄像机组件

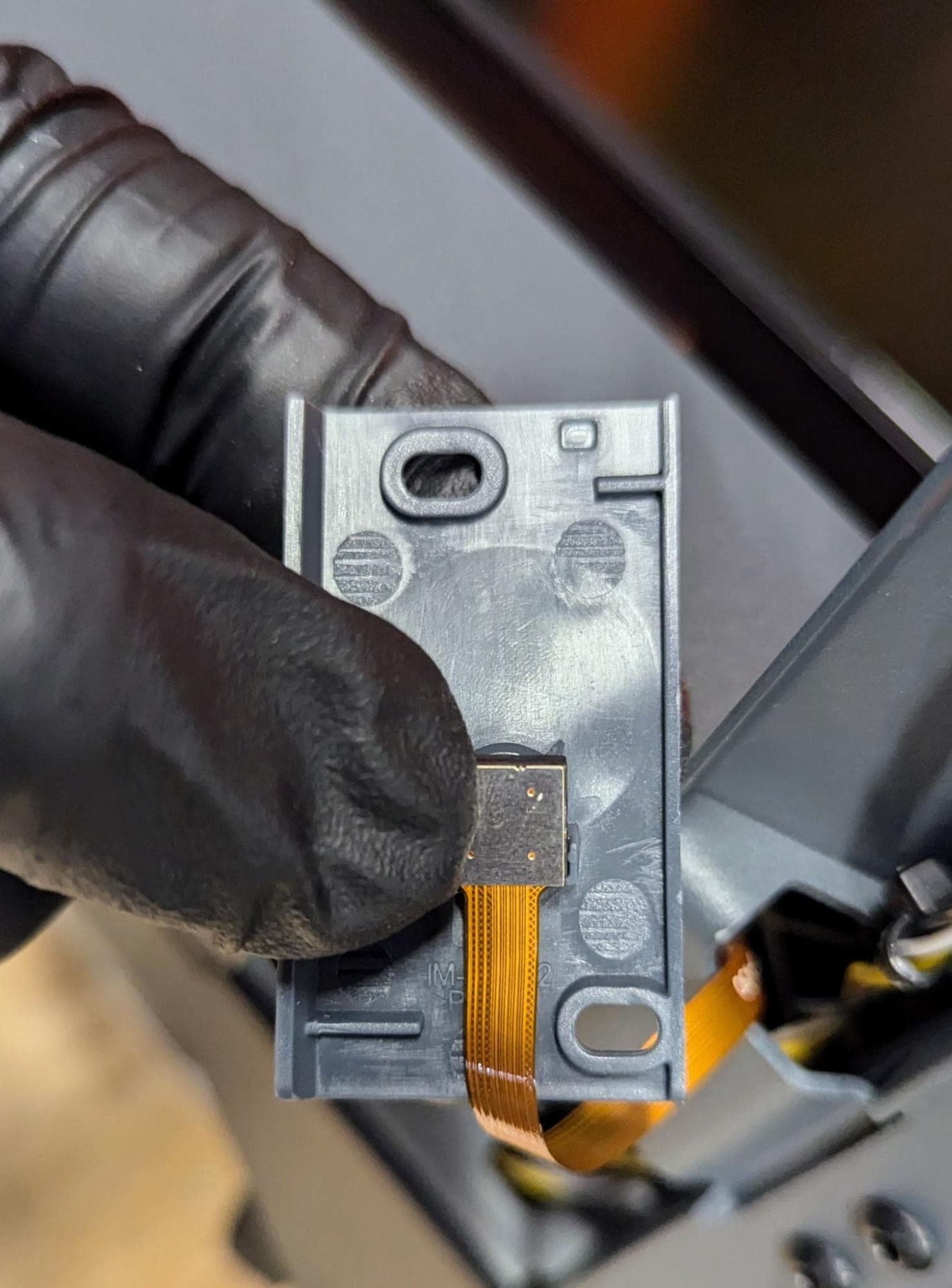

将摄像机放在支架上。

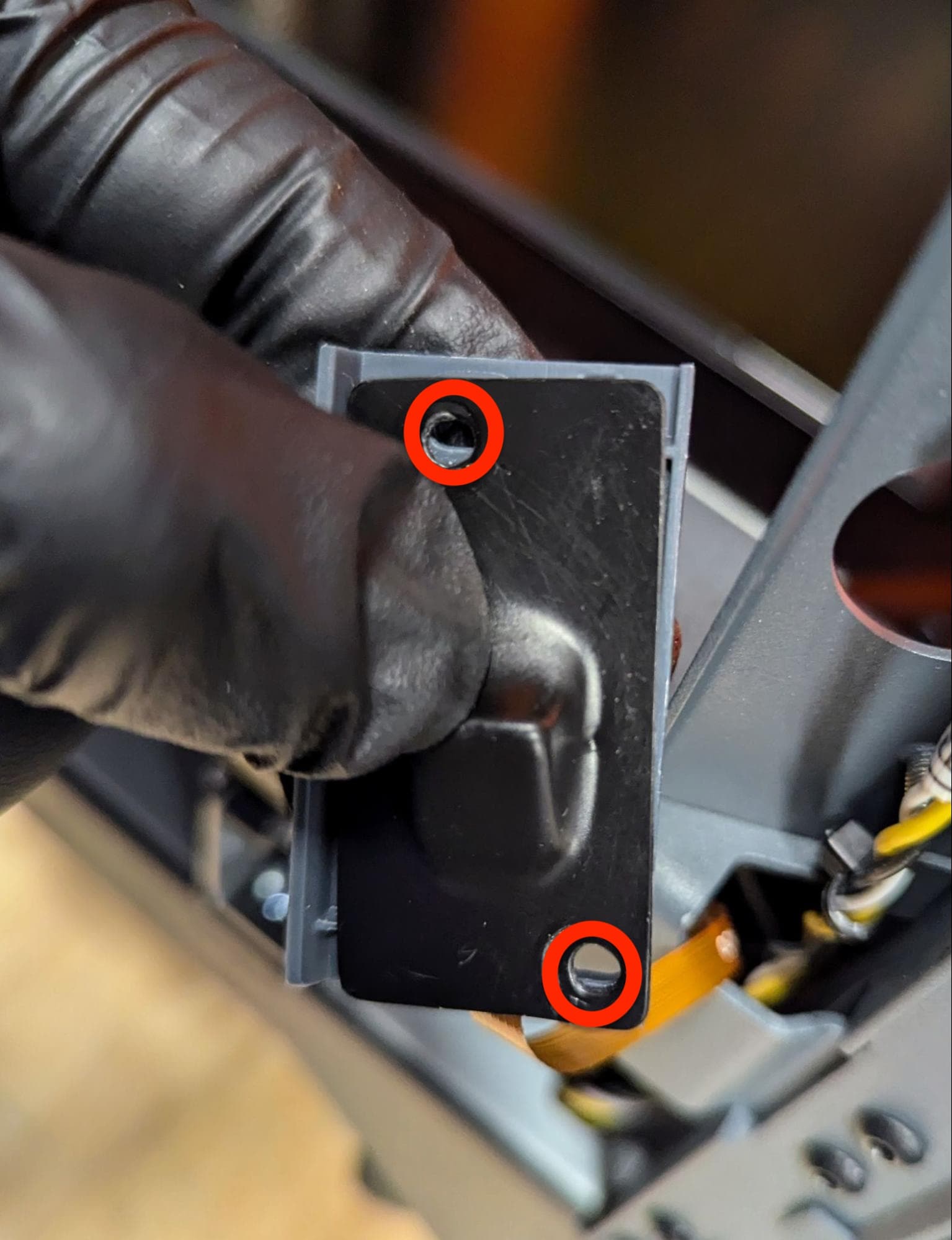

将护罩放在支架上。

将摄像机放在支架上。将护罩放在支架上,使支架上的螺孔与护罩上的螺孔对齐。

第 4 步:放置摄像机组件

将摄像机模块的螺孔与打印机上相应的螺柱对齐。

第 5 步:固定摄像机模块

Secure the camera module

使用 5.5mm 六角螺母扳手或尖嘴钳,将六角螺母拧紧到螺纹柱上,将摄像机模块固定在打印机上。拧紧螺母,直至拧紧。

第 6 步:穿过摄像机板带状电缆

Thread the camera board ribbon cable

将摄像机板带状电缆穿过主板上方的插槽。切勿弯曲或缠绕带状电缆。

第 7 步:将摄像机板带状电缆连接到主板上

Slide the camera board ribbon cable into the connector.

将电缆滑入连接器,蓝色一侧朝下。按压黑色插片的两侧以固定电缆。

重新安装左侧面板

概览:安装好摄像机模块替换件后,重新安装左侧面板。

第 1 步:安装左上面板

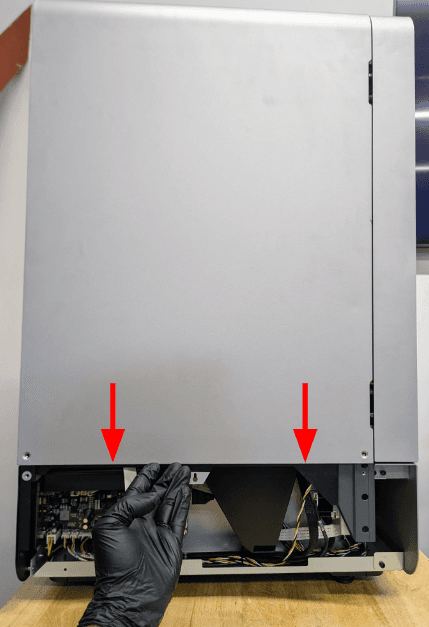

安装左上面板。
检查面板上的螺柱是否与打印机框架上的键槽对齐。

将上部左侧面板靠在打印机侧面。检查面板上的螺柱是否与打印机框架上的键槽对齐,然后将面板直接向下滑动。确保面板上的八个螺孔与打印机上的相应螺孔对齐。

第 2 步:固定左上面板

三颗上部左侧面板顶部固定螺丝
两颗上部左侧面板底部固定螺丝

三颗上部左侧面板顶部固定螺丝

两颗上部左侧面板底部固定螺丝
三颗上部左侧面板固定螺丝,位于打印机内部
三颗上部左侧面板固定螺丝,位于打印机内部

使用 2.5mm 六角扳手,安装将上部左侧面板固定到打印机上的 8 颗左侧面板固定螺丝。拧紧螺丝,直至其紧固到位。

第 3 步:安装并固定左下面板

Mount and secure the lower left panel.

将左下面板的螺孔与打印机框架上的螺孔对齐。在四个螺孔中各拧入一颗安装螺丝。用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

完成修复

概览:更换摄像机模块后,接通打印机电源并进行最终检查。

第 1 步:接通打印机电源

将电源线连接到打印机和电源上。打印机将初始化。检查打印机初始化是否正常,是否显示任何错误信息。

第 2 步:测试修复情况

开始打印并测试摄像机功能(如缩时摄影),检查更换是否成功。请联系 Formlabs Support 或您的 授权经销商,以共享操作结果。
