所需物品：
Formlabs：
- 树脂盒底板
- 扎带
- 2.5mm 六角扳手（包含在 Form 4L 工具箱组件中）
第三方：
- 丁腈手套
白皮书
更换 Form 4L 树脂盒底板
更换 Form 4L 树脂盒底板
树脂盒底板包括分配臂装置和树脂盒定位功能。Form 4L 包含两个树脂盒底板，位于打印机右侧的机身内。树脂盒底板故障可能导致打印机无法正常打印。
请根据本指南更换 Form 4L 树脂盒底板。
预计所需时间：30 分钟
准备工作区
概览： 准备好 Form 4L 和无尘的工作区，以便更换树脂盒底板。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到 Light Processing Unit (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。维修时需要操作打印机右侧，因此请旋转打印机或在机器右侧预留至少 61cm 的额外间距。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机门，用纸巾清理 LPU 周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。
危险：
IPA 易燃且存在火灾隐患。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
在继续进行维护之前，断开打印机的电源线。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
拆卸侧面板
概览： 拆卸右侧面板，以便操作树脂盒底板。
注意：
Formlabs 打印机含有敏感电子元件。在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

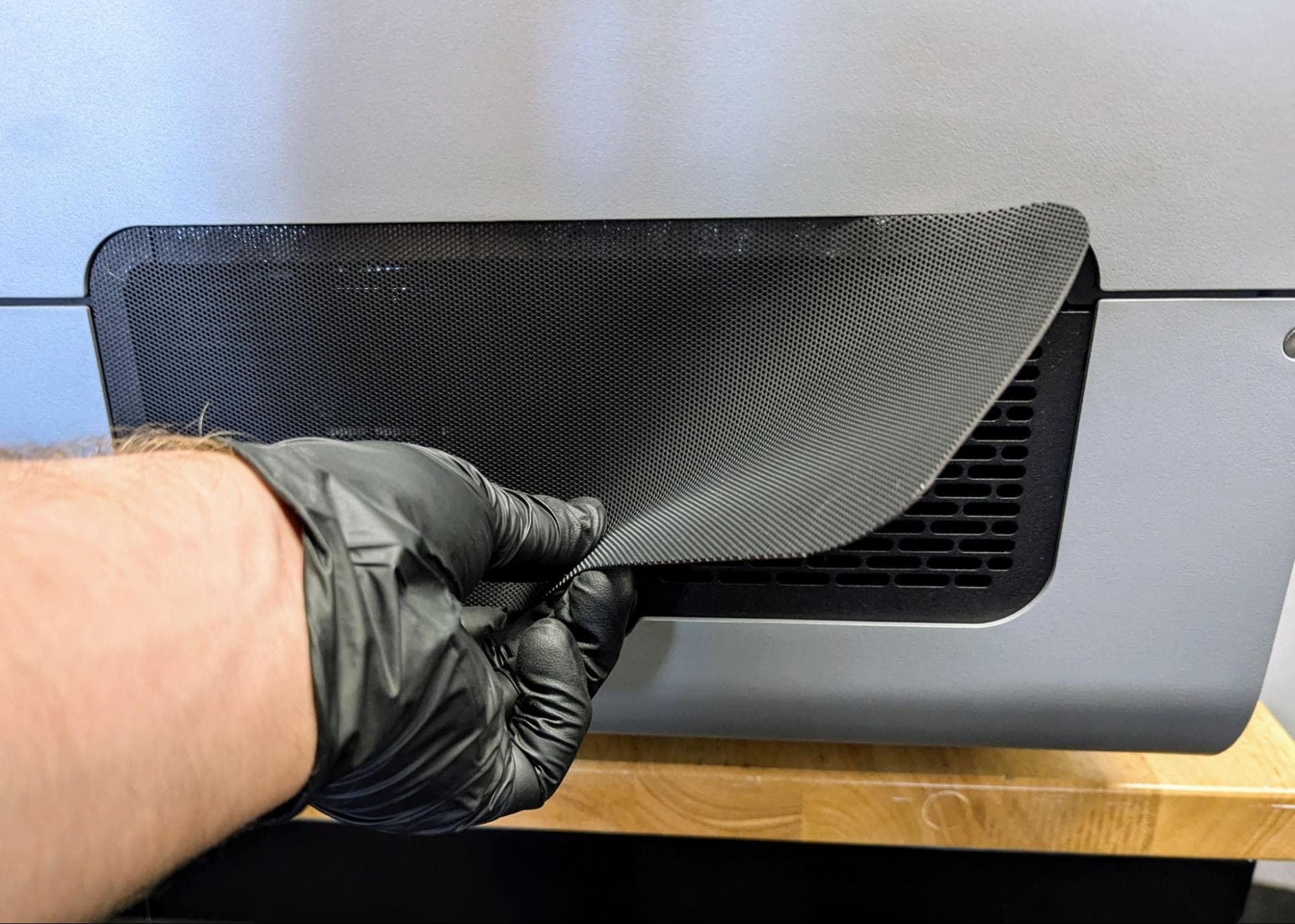

第 1 步：拆卸筛网
拆卸打印机右侧的筛网。将过滤器放在一边。
第 2 步：拆卸右下面板
使用 2.5mm 六角扳手，拧下将下部右侧面板固定到打印机上的 4 颗螺丝。取下螺丝和面板放到一旁。

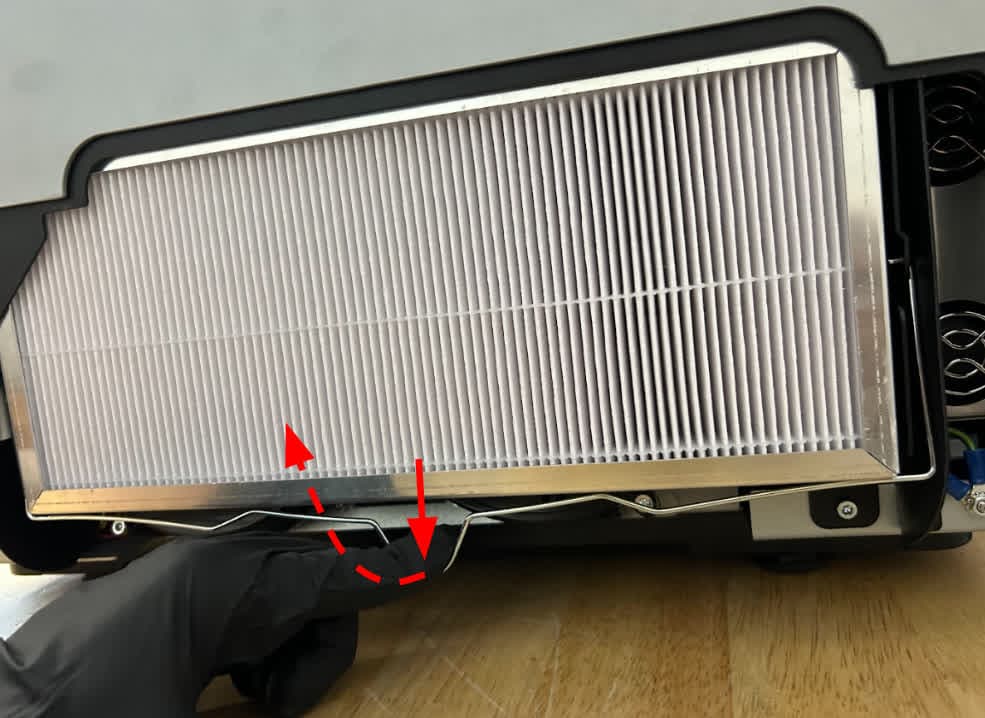

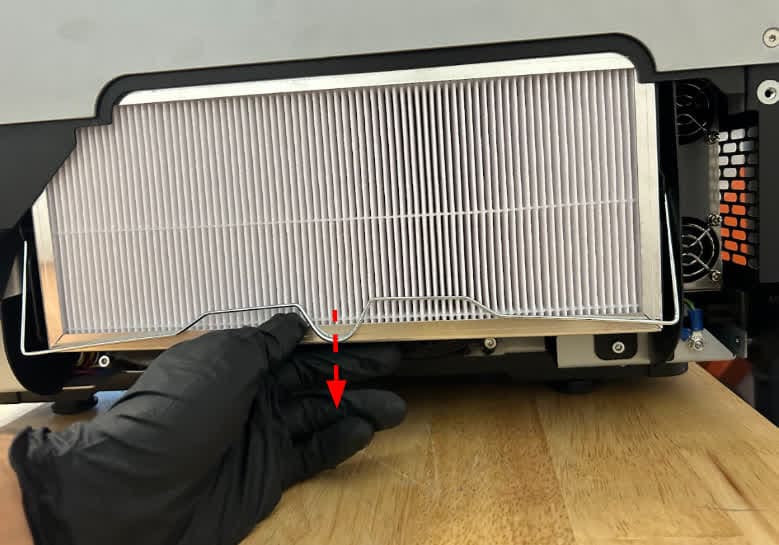

第 3 步：拆卸 LPU 风扇过滤器
向下拉动风扇固定器，并将金属丝臂向您摆动，以使风扇固定器脱开。向下拉动 LPU 风扇过滤器的机身，取出 LPU 风扇过滤器。将过滤器放在一边。

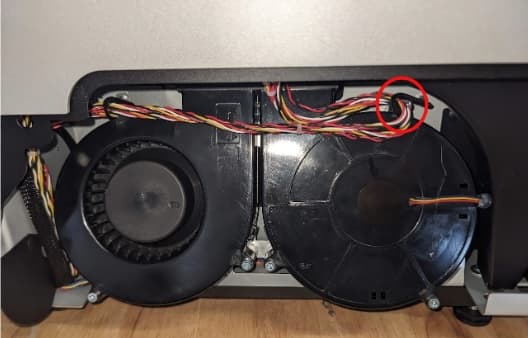

第 4 步：解开电缆线束
分配电缆线束由可弯曲的电缆扎带固定。弯曲右侧的电缆绑带，解开线束，以便在更换过程中留出更多松弛空间。

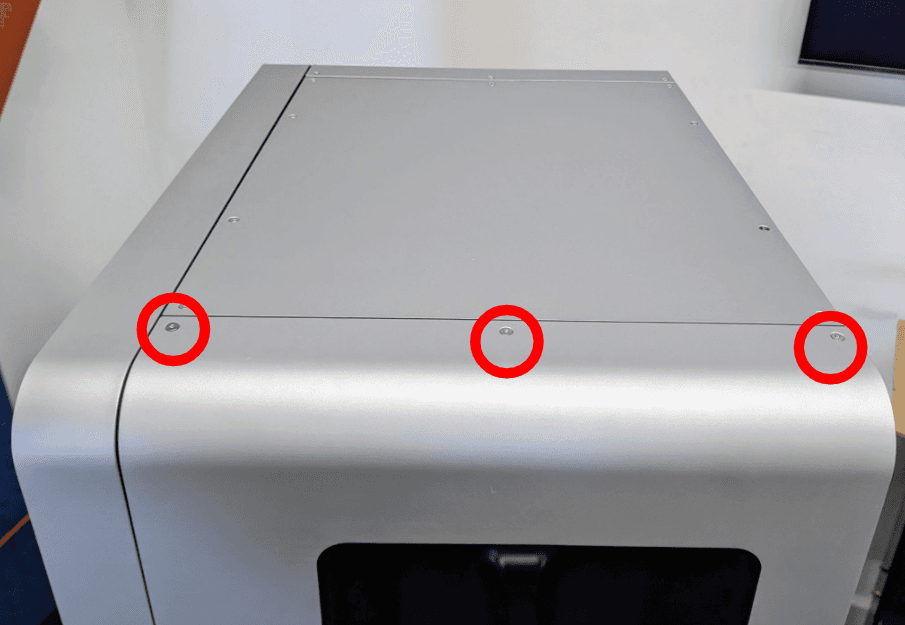

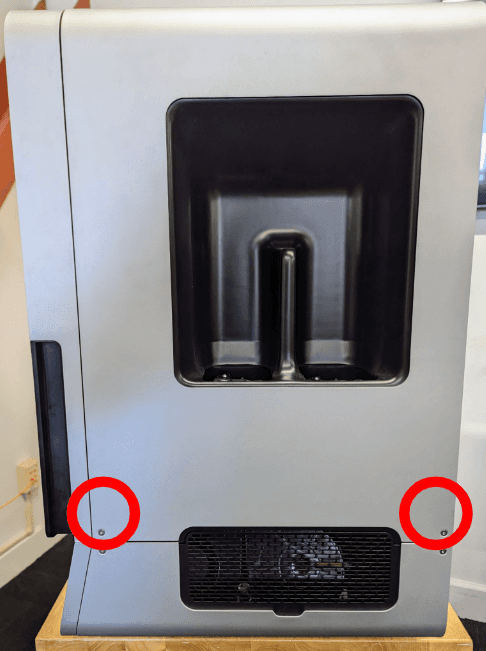

第 5 步：拧下右上面板螺丝
使用 2.5mm 六角扳手，拧下将上部右侧面板固定到打印机上的八颗螺丝：三颗在面板顶部、两颗在面板底部、三颗在打印机内部面板前缘。

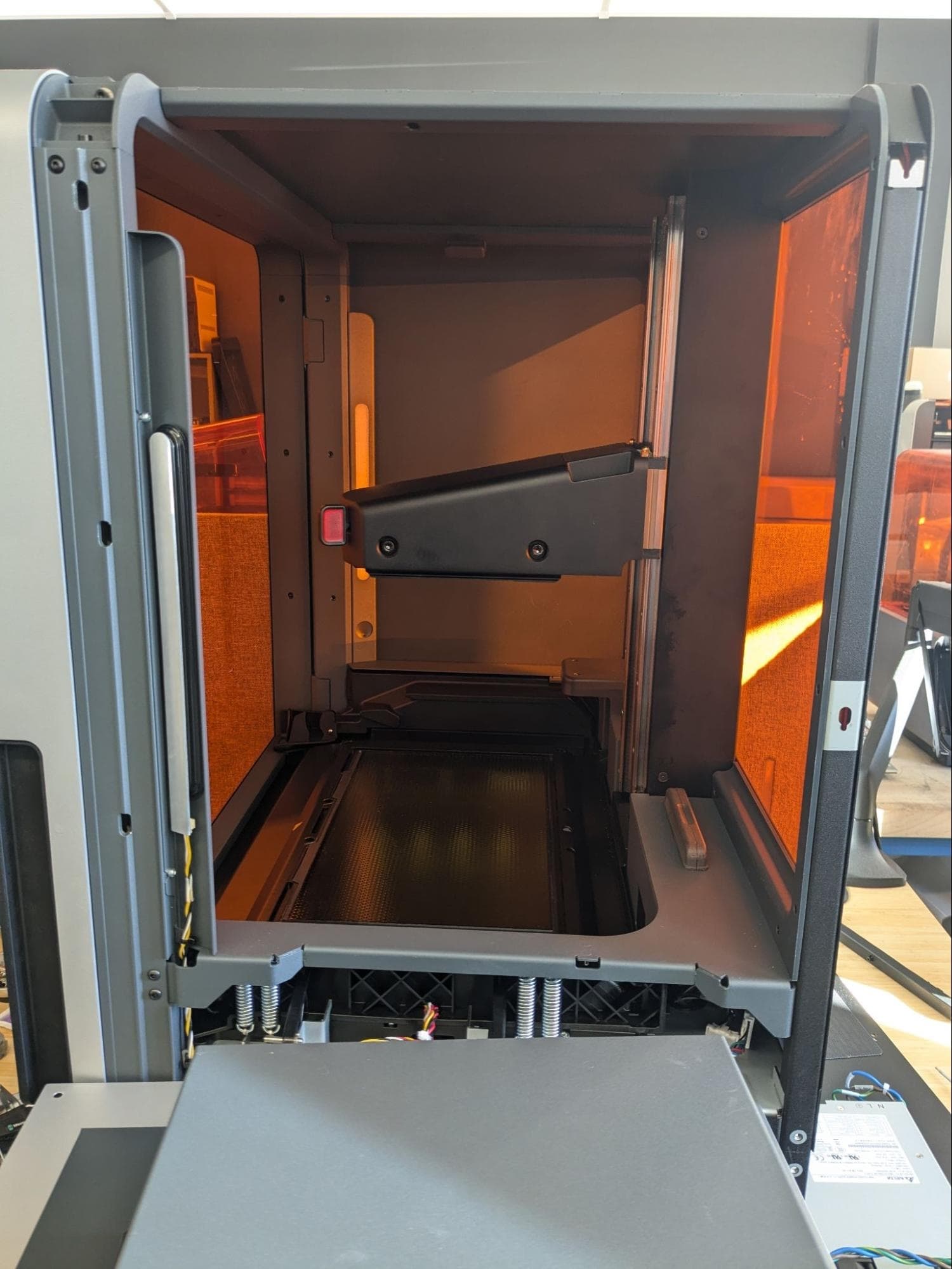

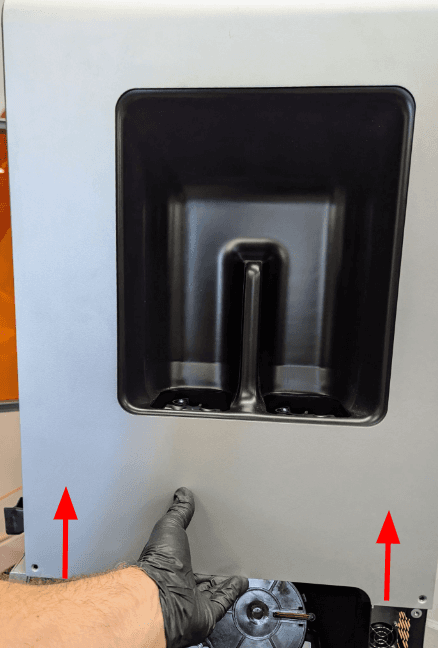

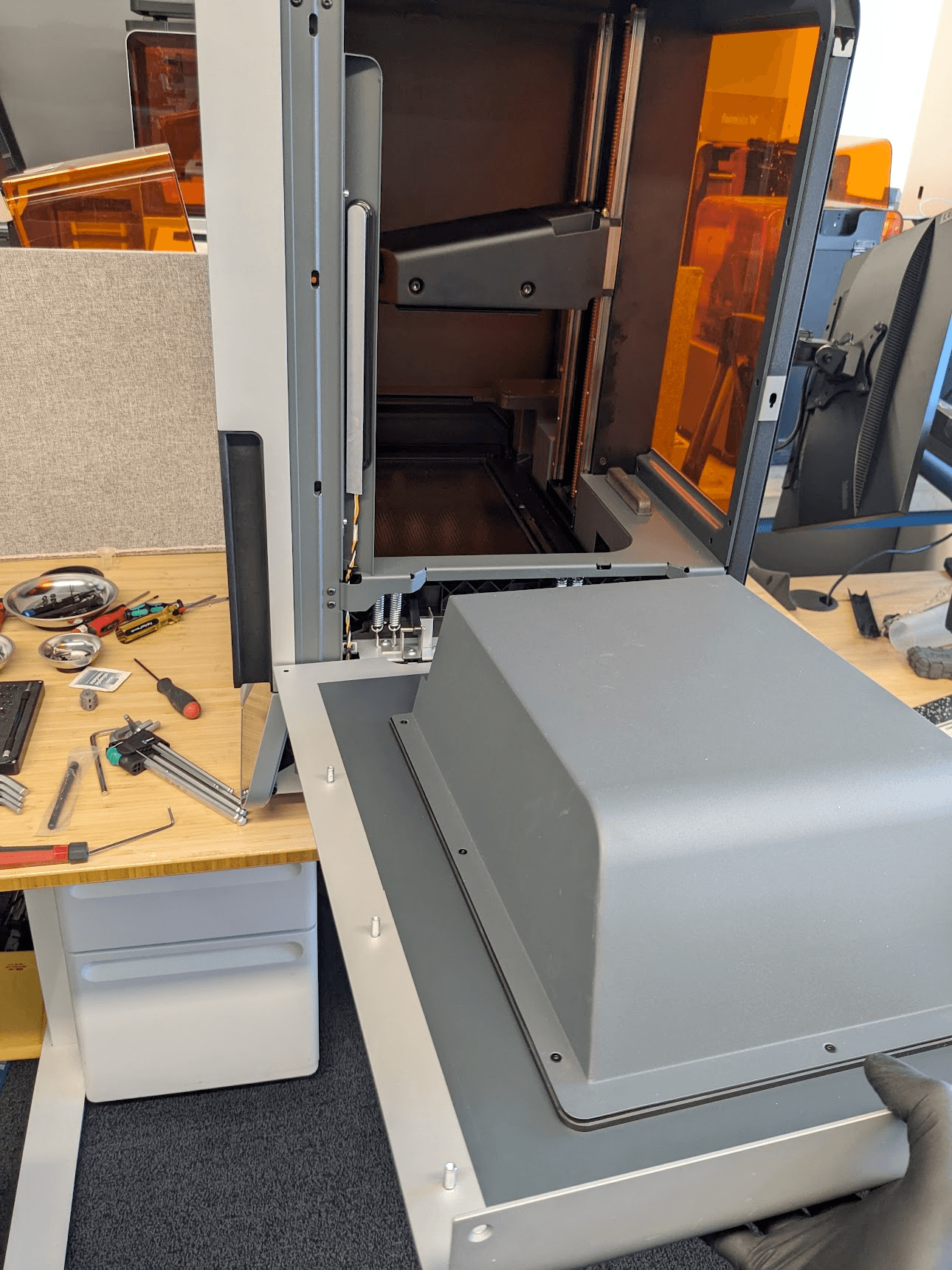

第 6 步：将右上面板从打印机上分离
在另一名人员的帮助下，将上部右侧面板向上推，使面板上的螺柱与打印机框架的插槽中脱离。小心地将面板顶部向下旋转，使其远离打印机。
注意：
此时，面板仍通过树脂盒底板电缆与打印机相连，因此请支撑面板，以免拉伤或损坏电缆。
拆除树脂盒底板
概览： 从右上面板上拆卸树脂盒底板。

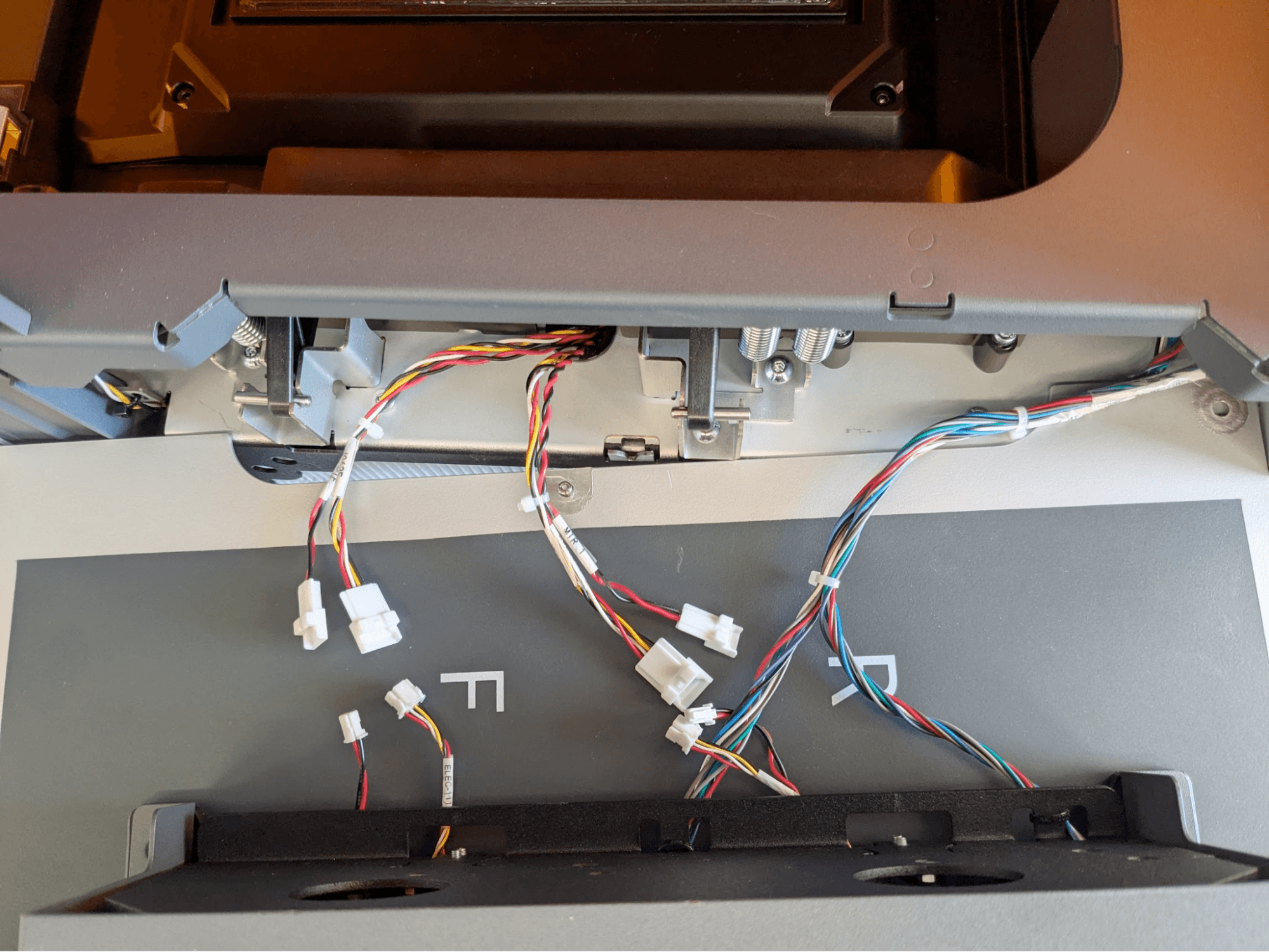

第 1 步：找到树脂盒底板电缆
两个树脂盒底板都配有分配马达（有两根电线）和称重传感器（有三根电线）的电缆。还有两根电缆用于树脂盒 RFID 板。找到待更换树脂盒底板的分配马达和称重传感器电缆。供您参考，面板上标有 F 和 R，分别表示前部和后部树脂盒槽。同样，前部树脂盒底板电线标有 0，后部树脂盒底板电线标有 1。
第 2 步：断开树脂盒底板电缆
在继续支撑右上面板的同时，拔掉连接待更换的树脂盒底板和打印机的分配马达和称重传感器电缆。轻轻挤压塑料插片，拔下电缆。请勿拉扯单独的电线。
暂时将面板放回打印机，以便可以操作树脂盒底板。注意切勿夹住任何松动的电缆。

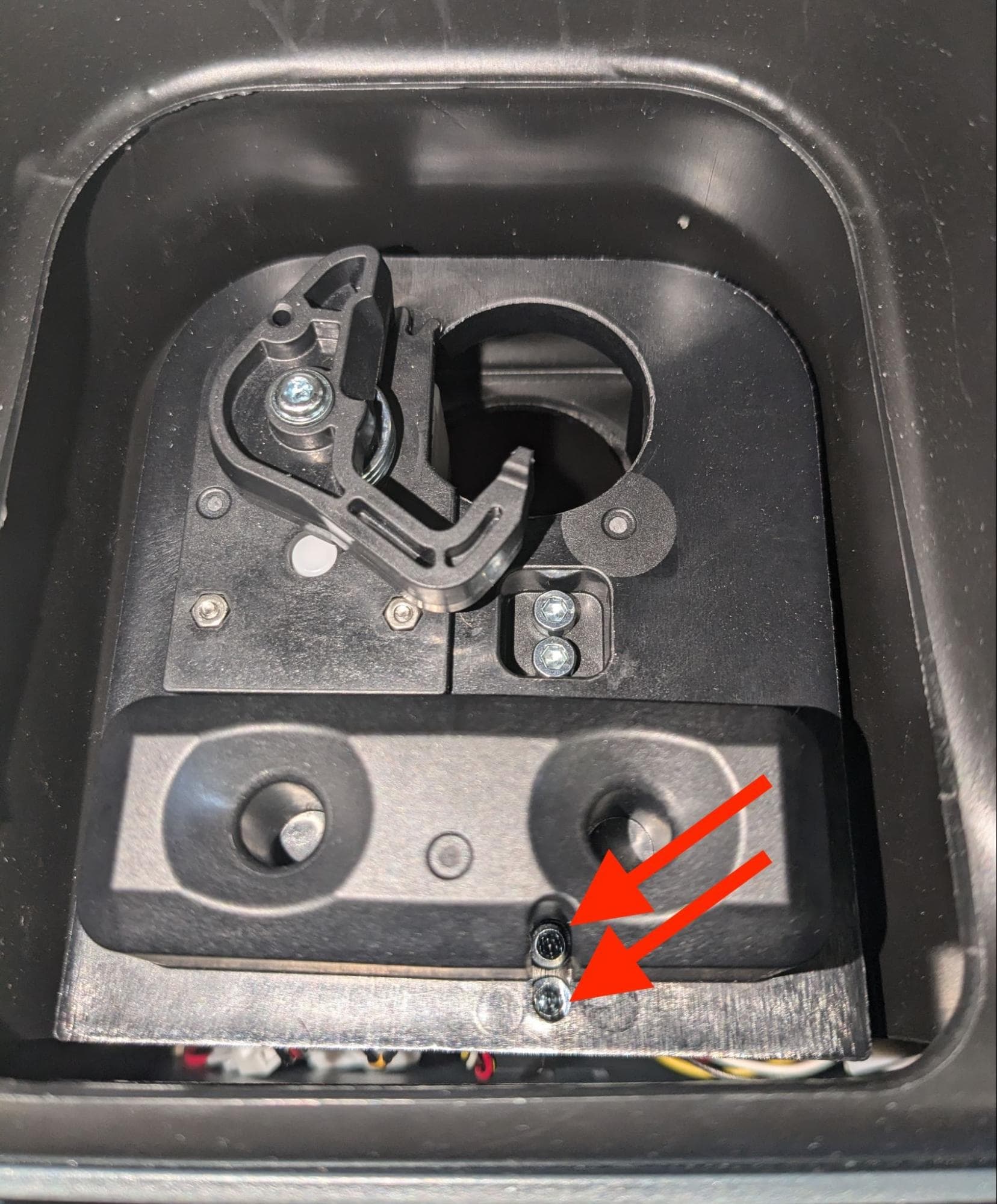

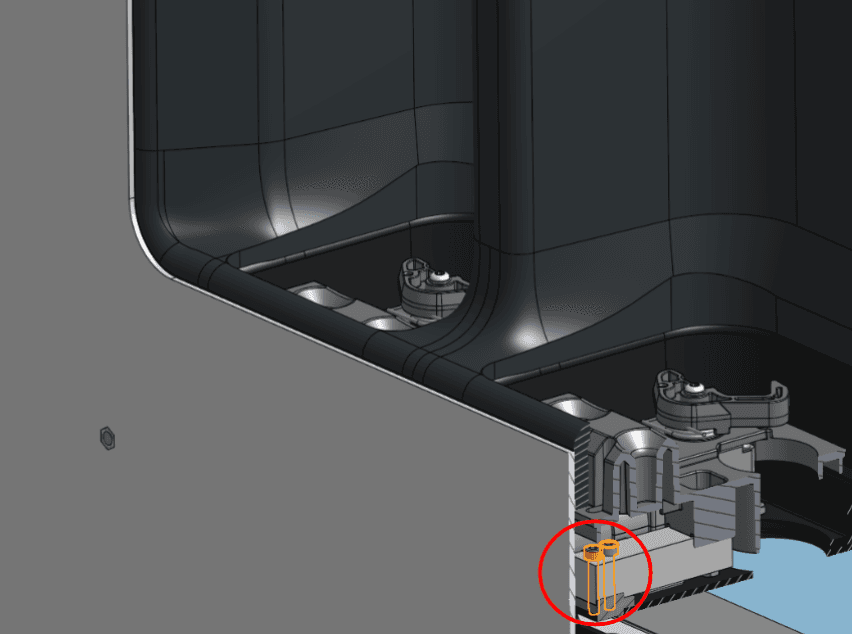

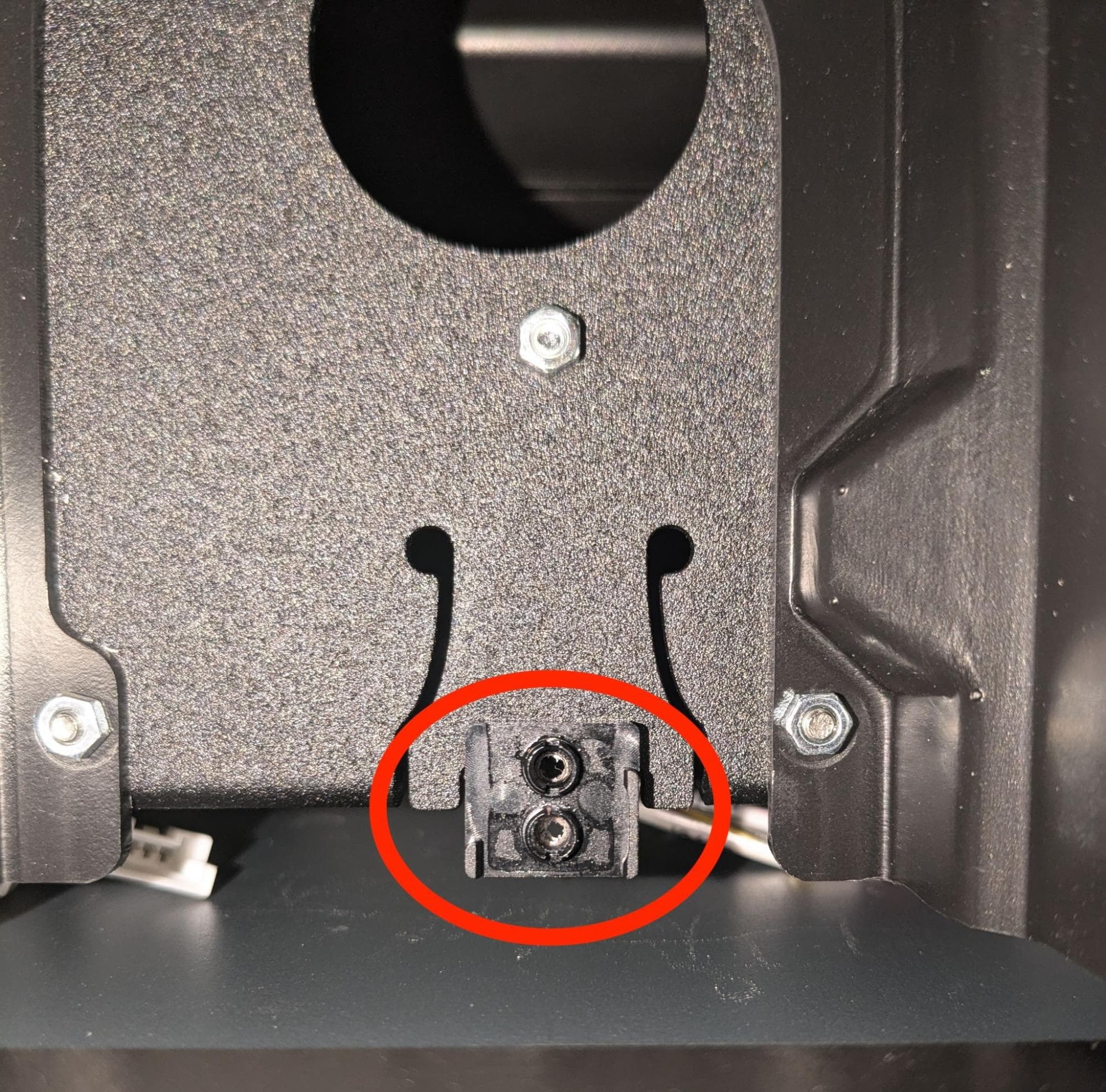

第 3 步：拧下树脂盒底板安装螺丝
使用 2.5mm 六角扳手，完全拧松将树脂盒底板固定在上部右侧面板上的 2 颗螺丝。

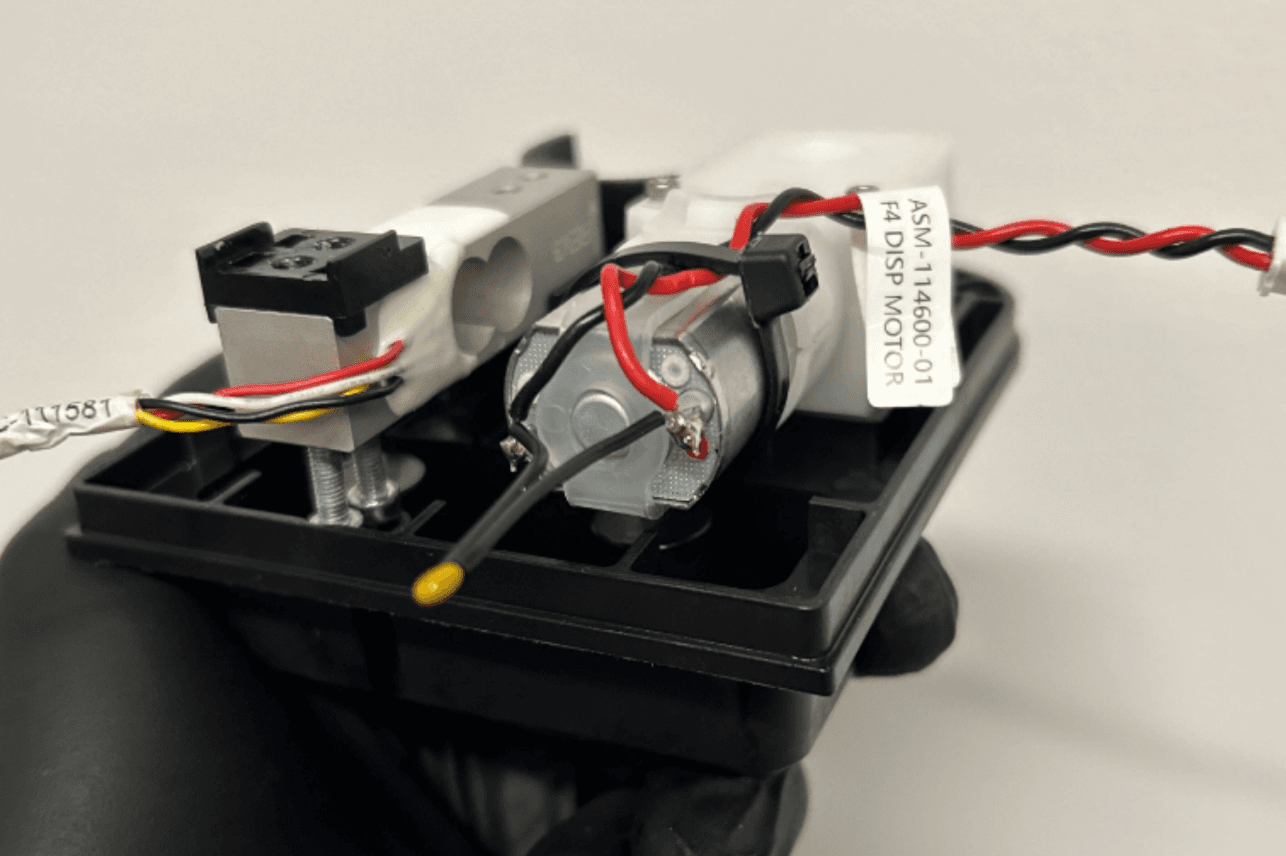

第 3 步：拆卸树脂盒底板
将树脂盒底板抬出打印机，放在一旁以便处置。树脂盒底板下面有一个小垫片。确保在拆卸树脂盒底板时，垫片不会掉进打印机。
安装树脂盒底板替换件
概览： 连接并安装树脂盒底板替换件。
第 1 步：安装树脂盒底板隔板
将垫片放在树脂盒底板下方的金属插片上。确保垫片上的螺孔与插片上的螺孔对齐。
第 2 步：检查树脂盒底板分配马达电线
从包装中取出替换树脂盒底板。根据树脂盒底板组件替换件的组装和包装时间，分配马达周围可能会有束线带。如果是这种情况，请剪断并拆除拉链绑带。

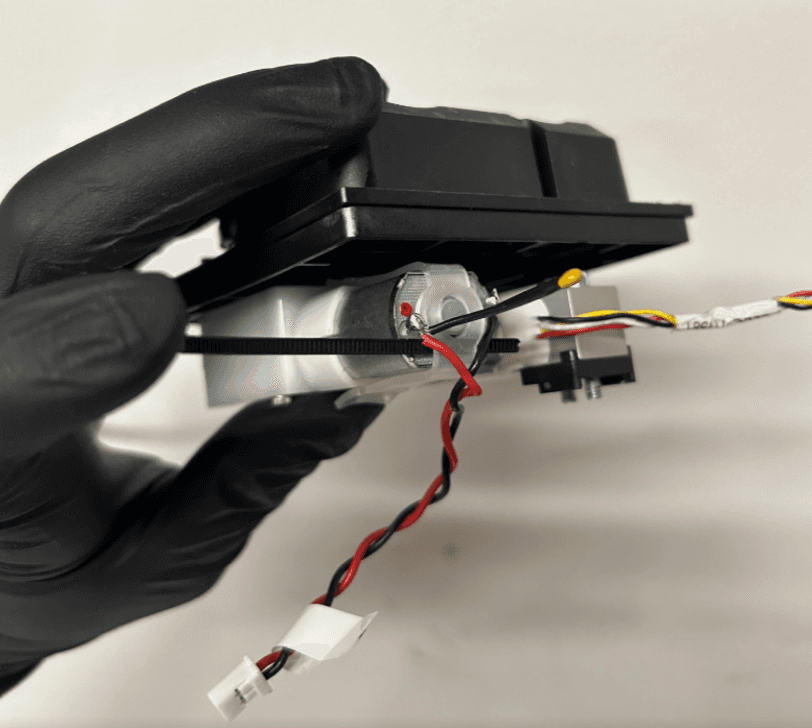

第 3 步：放置束线带
将随附的束线带滑入马达主体和马达周围的塑料夹之间。

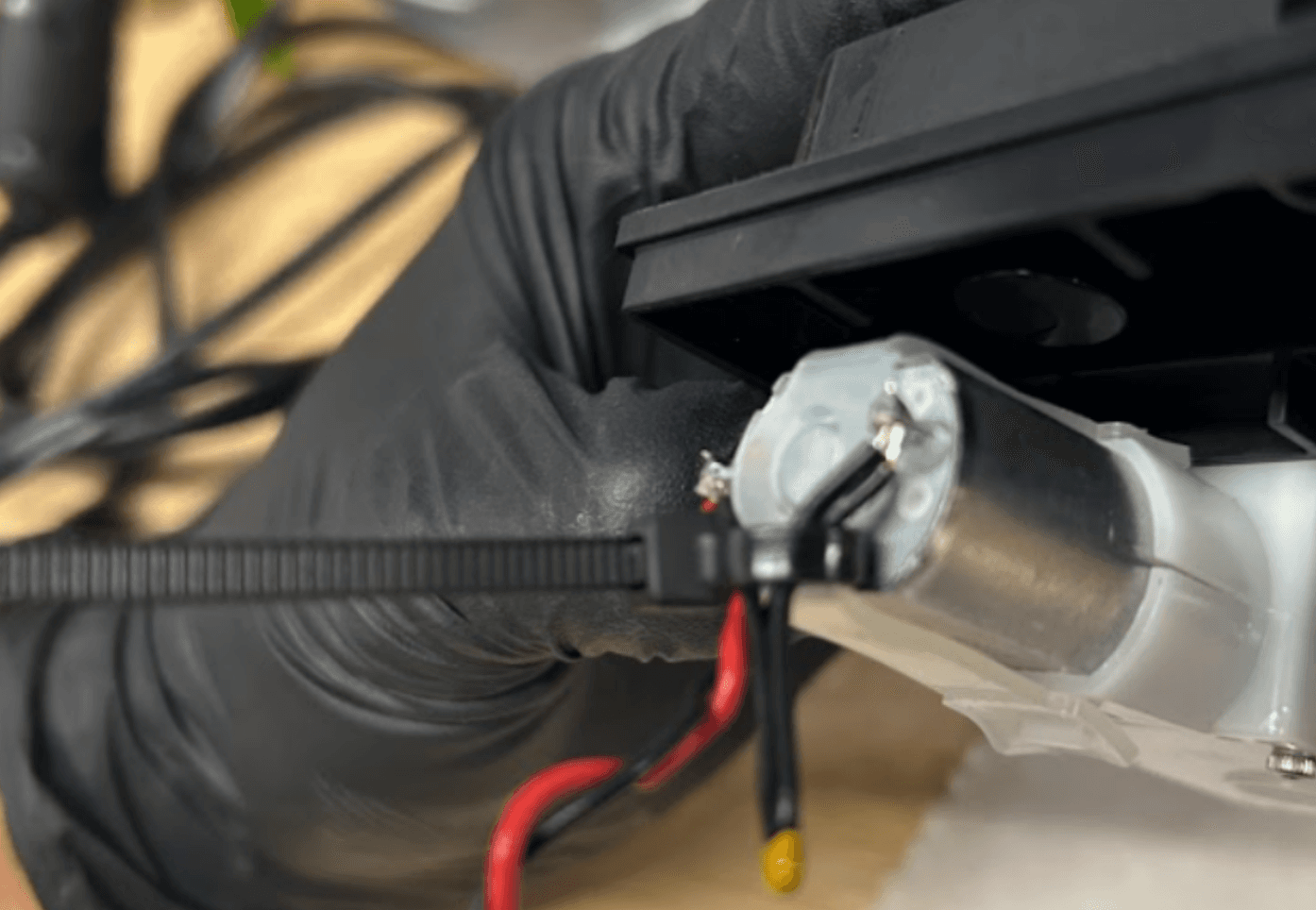

第 4 步：固定拉链
小心地将马达电线和塑料夹周围的束线带系紧。将束线带的头部置于侧面。

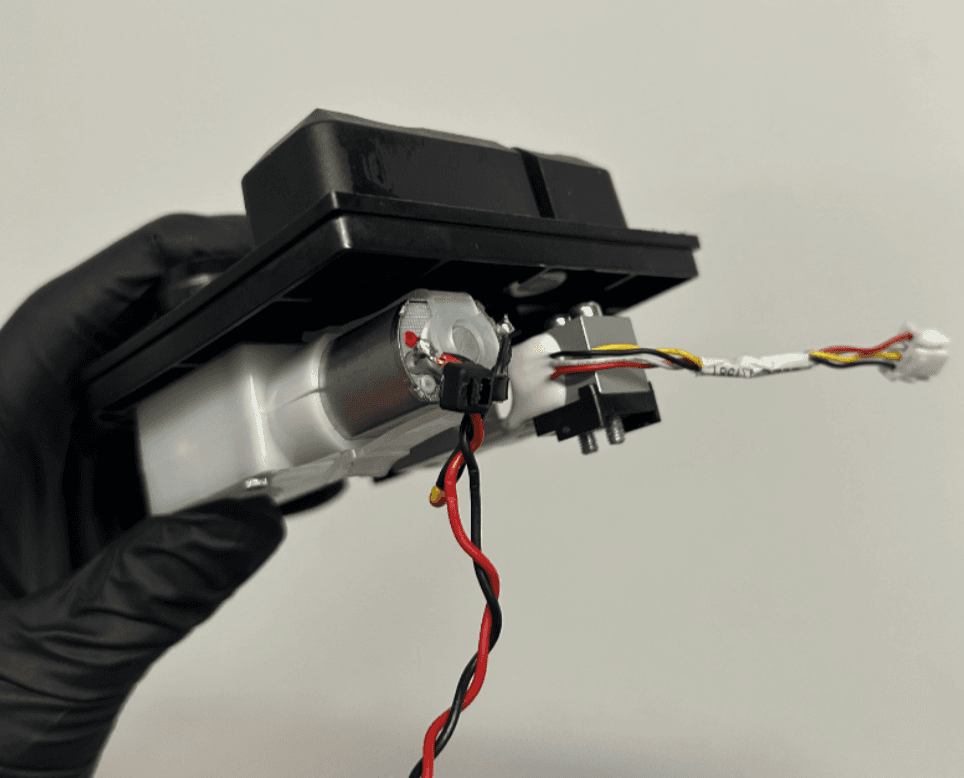

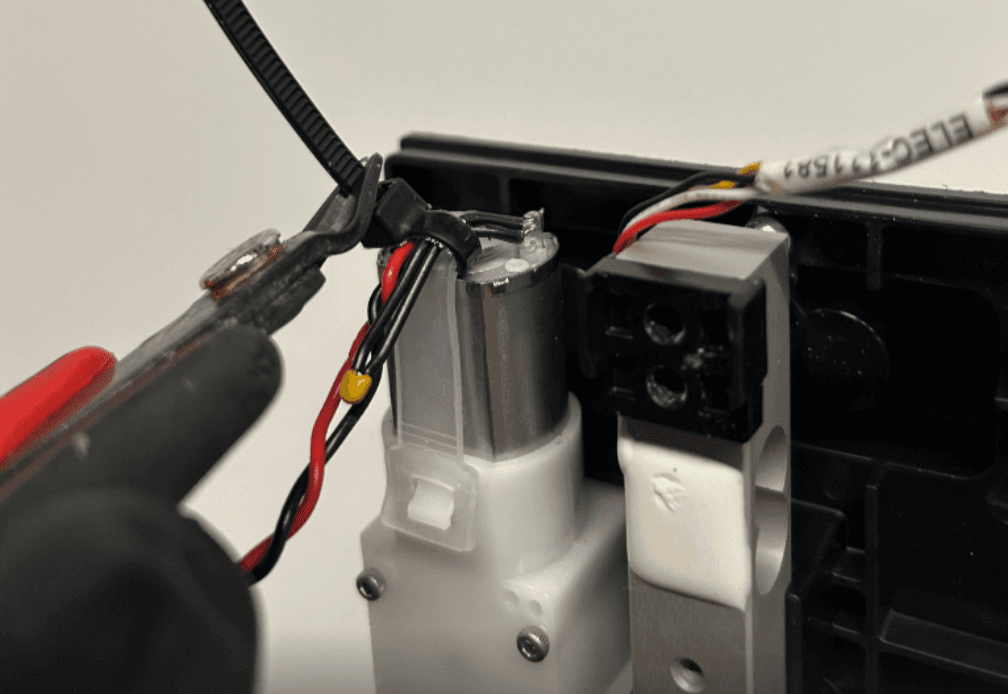

第 5 步：修剪拉链绑带
修剪束线带，以免影响树脂盒底板的安装。忽略束线带不会影响性能，但会增加安装过程中损坏分配马达的可能性。
第 6 步：安装树脂盒底板替换件

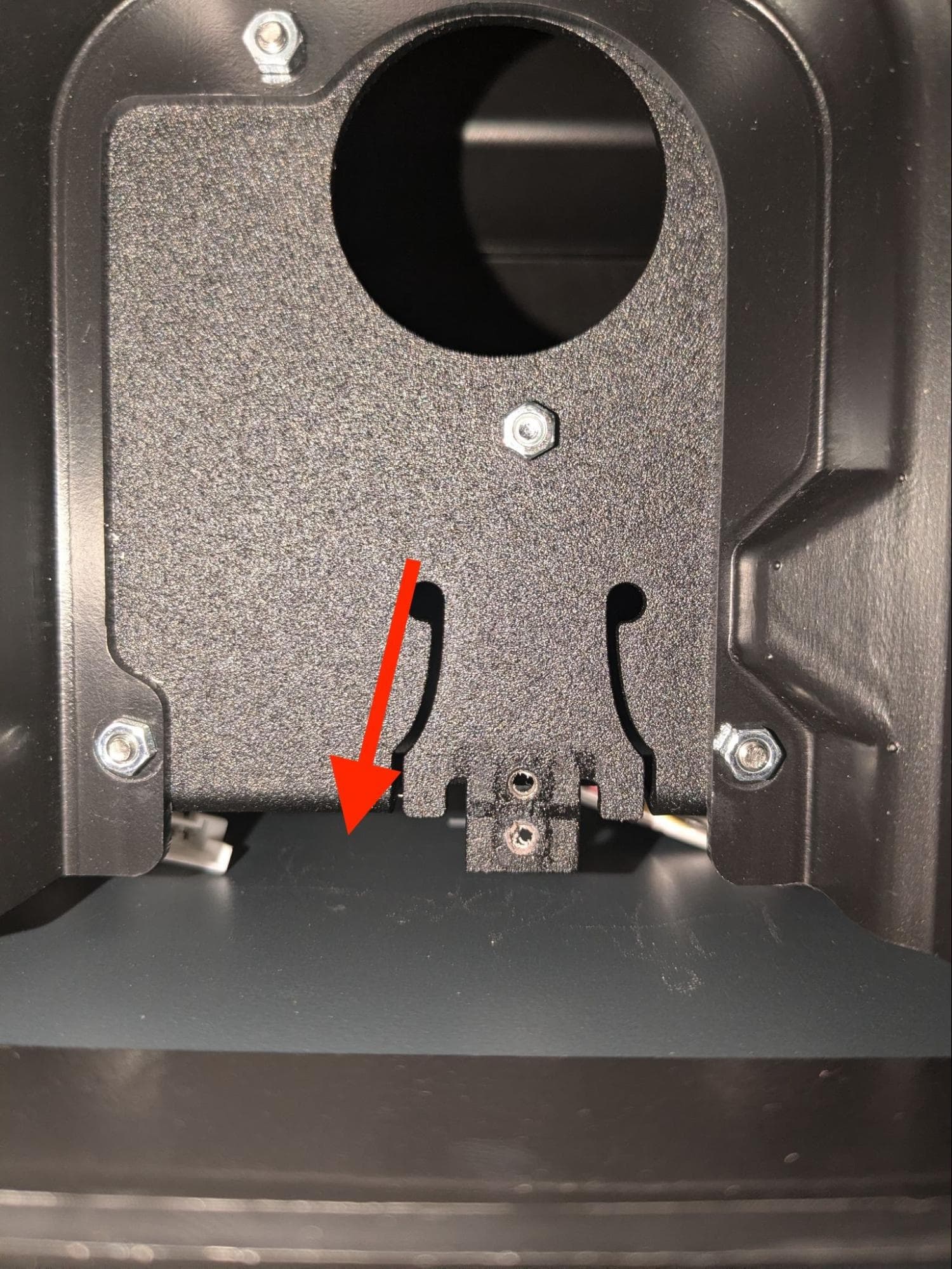

将树脂盒底板安装在上部右侧面板的底座上，将树脂盒底板上的螺孔与面板上的螺孔对齐。将分配马达和称重传感器电缆穿过树脂盒底板与上部右侧面板之间的缝隙。注意切勿拉扯分配马达电缆，尤其是在上一步未安装束线带的情况下。
第 7 步：固定树脂盒底板替换件
将两颗安装螺丝拧入树脂盒底板的螺孔中。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

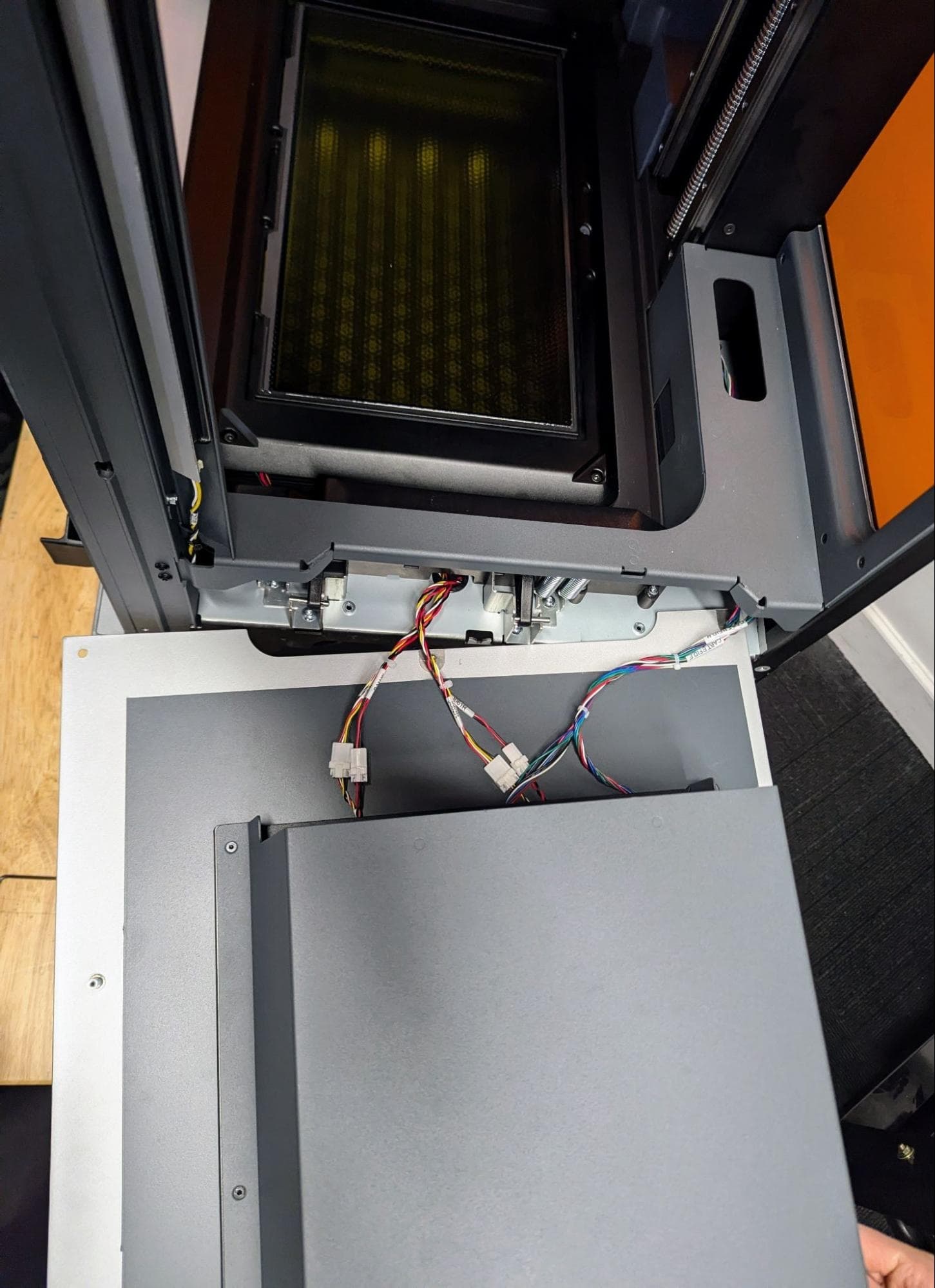

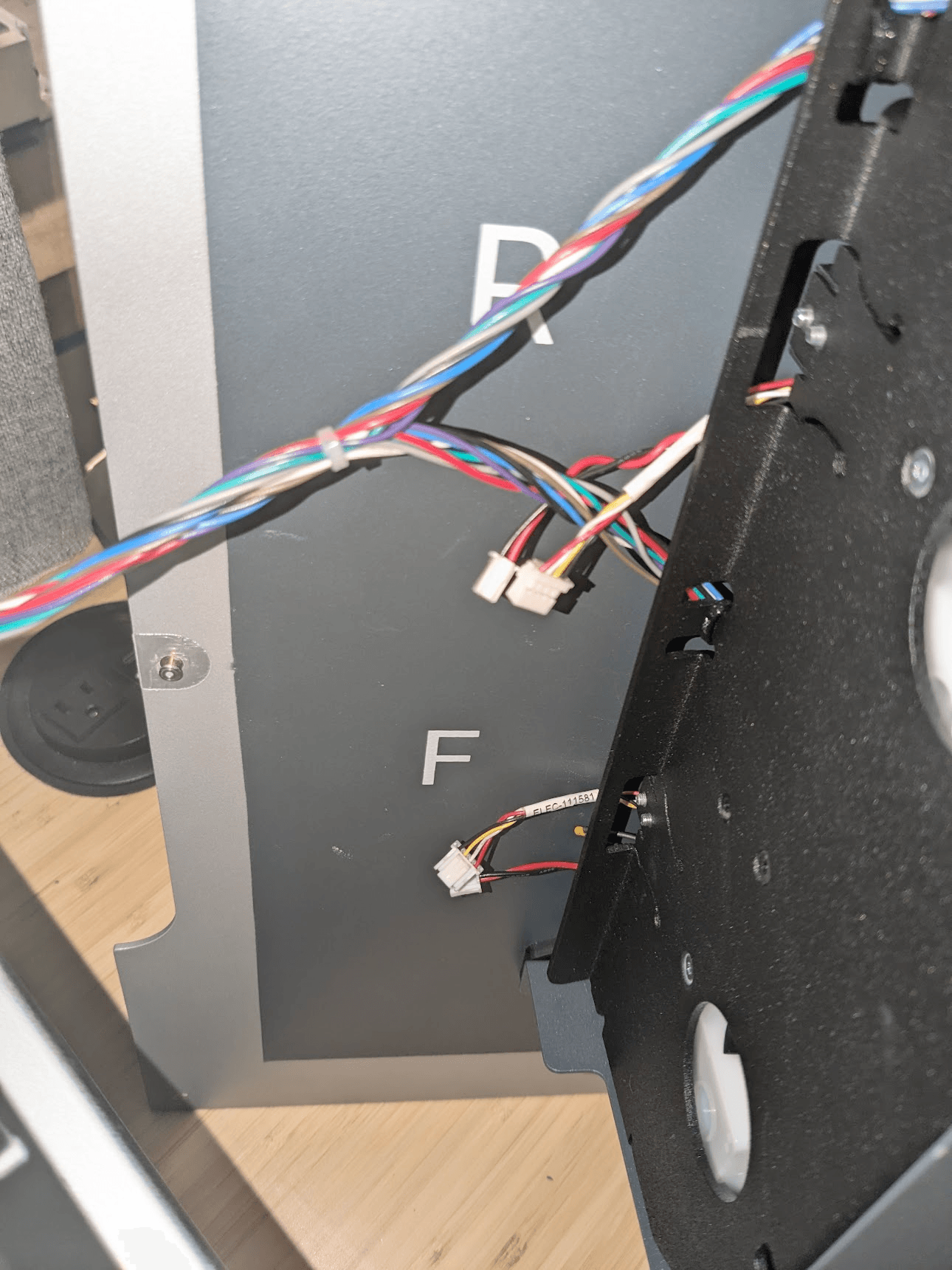

第 8 步：连接树脂盒底板电缆
在另一名人员的帮助下，将上部右侧面板放置在打印机的右侧。在支撑面板的同时，连接电缆。确保按照标签贴纸正确连接电缆。如上所述，两个树脂盒底板都有一个用于分配马达（带两根电线）和称重传感器（带三根电线）的电缆。还有两根电缆用于树脂盒 RFID 板。面板上分别标有 F 和 R，分别表示前部和后部树脂盒槽。前部树脂盒底板电线标记为 0，后部树脂盒底板电线标记为 1。
第 9 步：更换另一个树脂盒底板（如有必要）
如果要更换两个树脂盒底板，请对另一个树脂盒底板重复拆卸和更换步骤。
重新安装侧面板
概览： 重新安装并固定右侧面板。

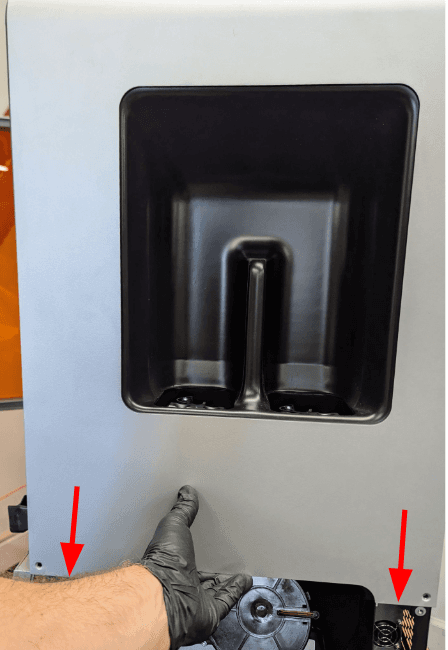

第 1 步：安装右上面板
连接好所有电缆后，向上旋转面板，直到面板固定在打印机的侧面。检查面板上的螺柱是否与打印机框架上的键槽对齐，然后将面板直接向下滑动。确保面板上的八个螺孔与打印机上的相应螺孔对齐。

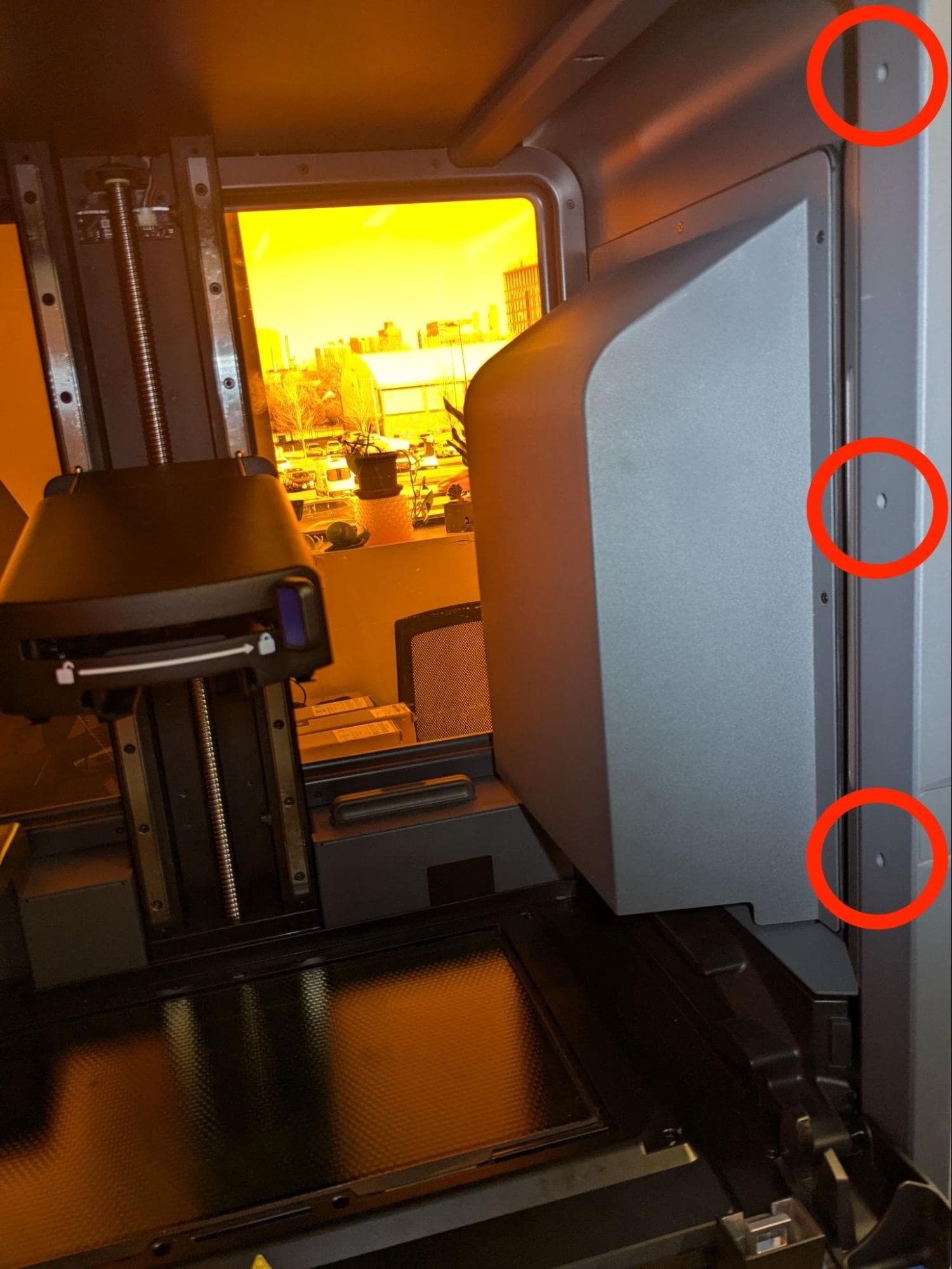

第 2 步：固定右上面板
在上部右侧面板的八个螺孔中各拧入一颗安装螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 3 步：固定电缆线束
弯曲右侧的电缆扎带，固定分配器电缆线束。

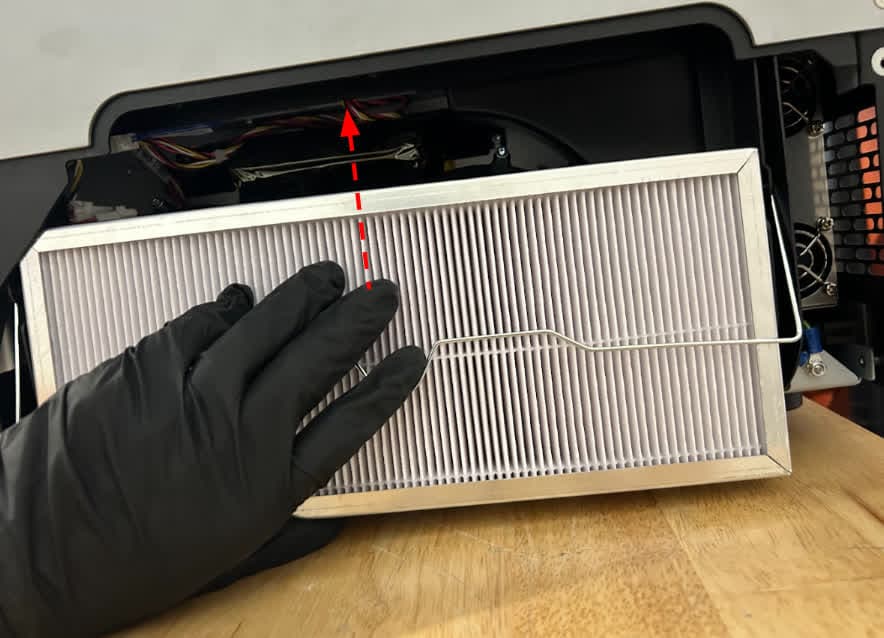

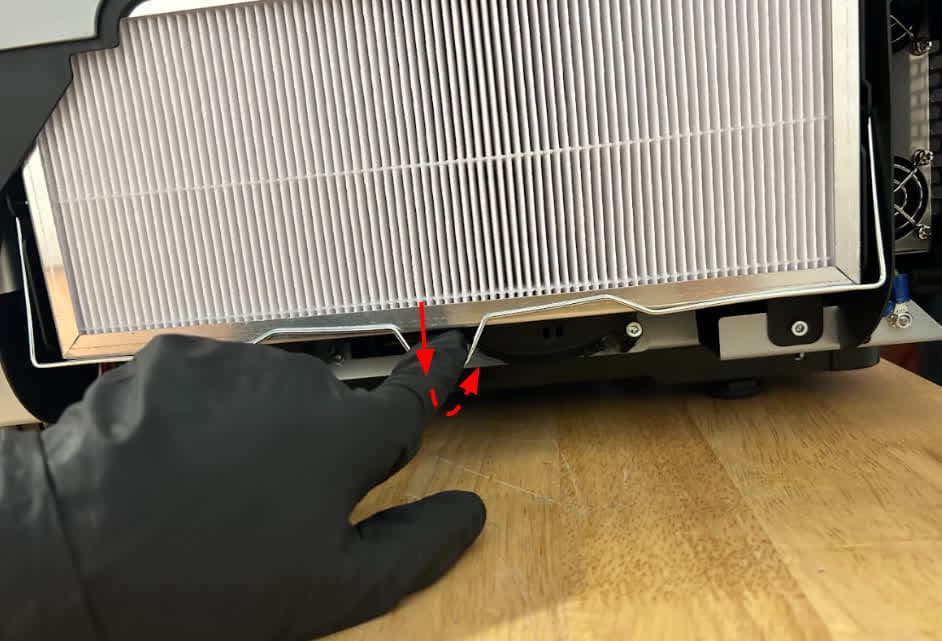

第 4 步：安装 LPU 风扇过滤器
将风扇过滤器滑入金属丝过滤器固定器下方，然后向上推，直至完全就位。向下拉动过滤器固定器，将其摆到过滤器下方，以将过滤器固定到位。

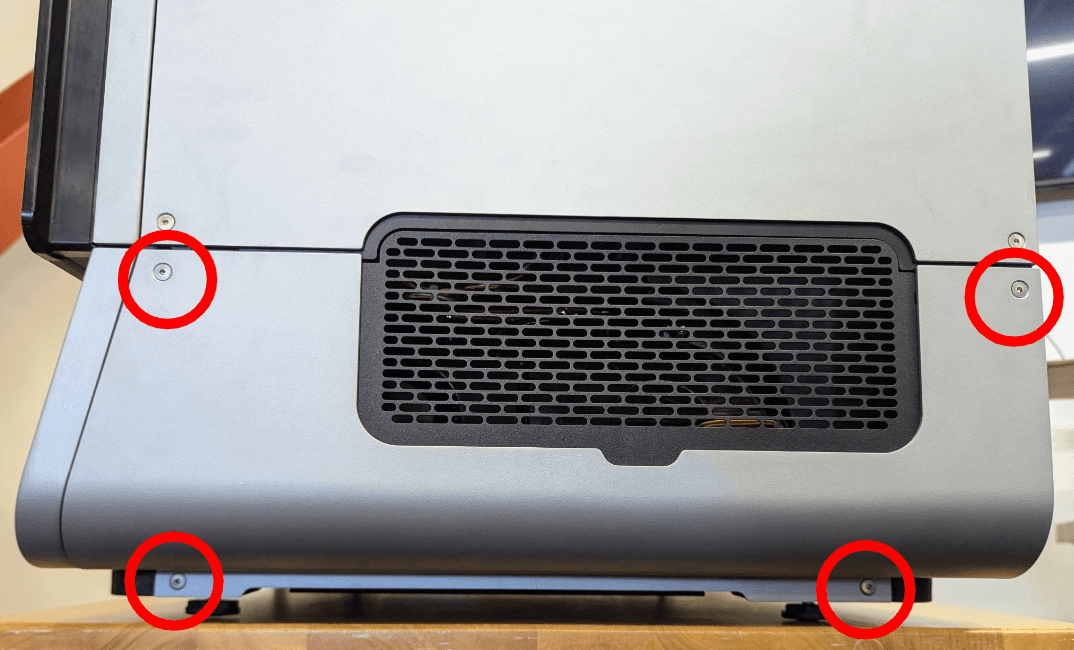

第 5 步：安装并固定右下面板
将下部右侧面板上的螺孔与打印机框架上的螺孔对齐。在四个螺孔中各拧入一颗安装螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 6 步：重新安装筛网
将筛网放在打印机右侧的栅罩上。
完成修复
概览：更换树脂盒底板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
将电源线连接到打印机和电源上。打印机将初始化。检查打印机是否正常初始化，并且不显示任何错误信息。
第 2 步：校准称重传感器
点击 Settings（设置）> Tools（工具）> Calibration（校准）> Cartridge load cell（粉末盒称重传感器），并按照屏幕上的说明进行操作。
第 3 步：运行测试打印
插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动、树脂盒是否分配树脂，以及部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
