所需物品：
Formlabs：
- 混合器驱动组件
- 3mm 球头六角扳手
- 3mm 六角扳手（随附于 Form 4L 工具箱）
- 2.5mm 六角扳手（随附于 Form 4L 工具箱）
- 2mm 六角扳手（随附于 Form 4L 工具箱）
第三方：
白皮书
更换 Form 4L 混合器驱动组件
更换 Form 4L 混合器驱动组件
混合器驱动组件控制打印机上的混合器，混合器对于混合树脂和检测碎屑至关重要。该组件位于打印机触摸屏的后面。混合器驱动组件的任何部件损坏都可能导致打印机无法正常工作。
请根据本指南更换混合器驱动组件。
预计时间：1 小时
准备工作区
概览： 准备打印机和工作区，以便更换混合器驱动组件。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到光处理单元 (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
拆卸侧面板
概览： 拆卸侧面板，以便操作触摸屏组件。
第 1 步：拆卸筛网

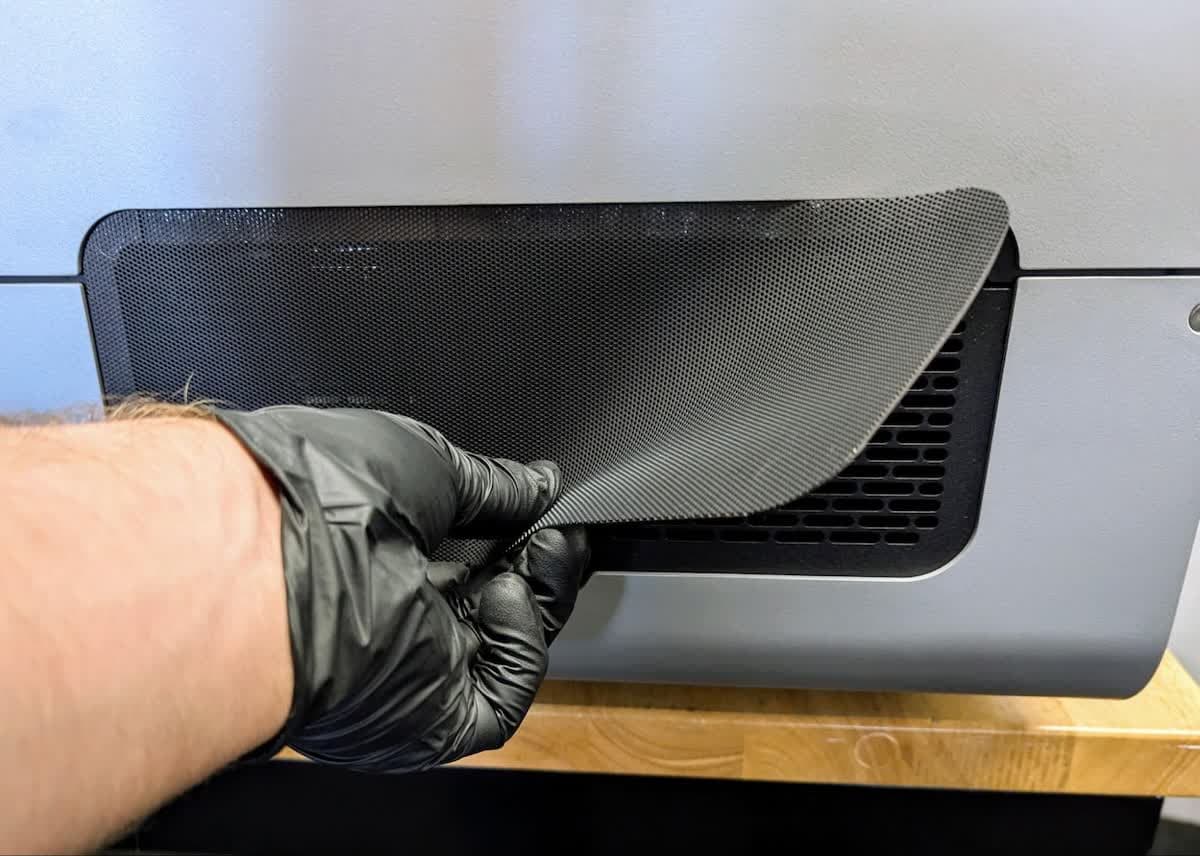

从打印机右侧取出筛网。
第 2 步：拆卸右下侧面板

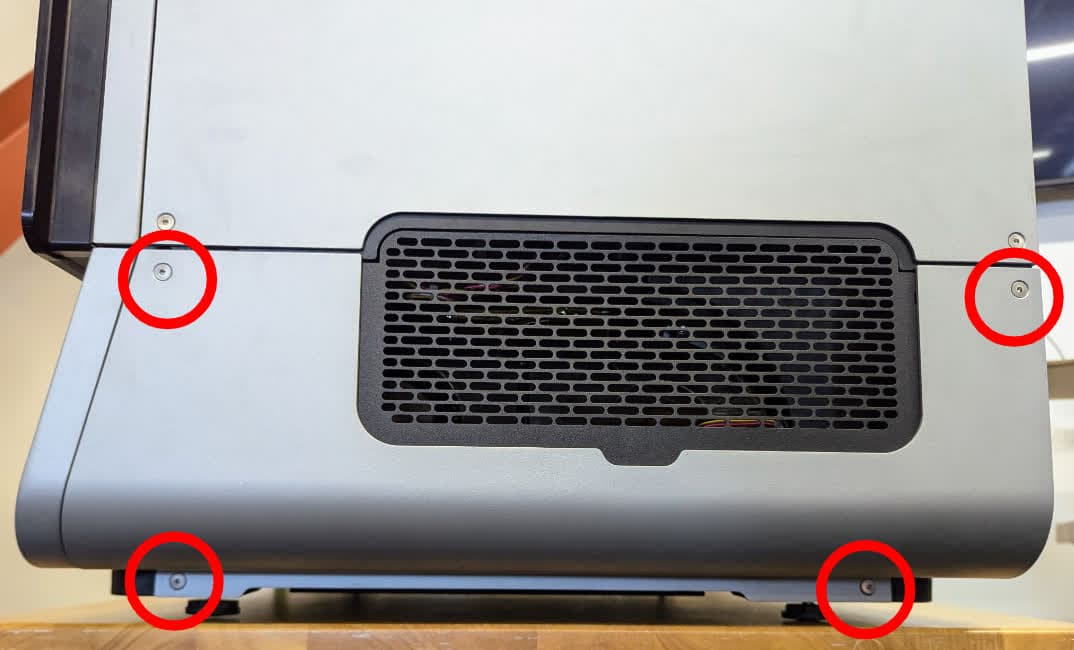

使用 2.5mm 六角扳手，拧下将下部右侧面板固定在打印机上的 4 颗螺丝。取下面板并将其放在一旁。
第 3 步：拆卸左下侧面板

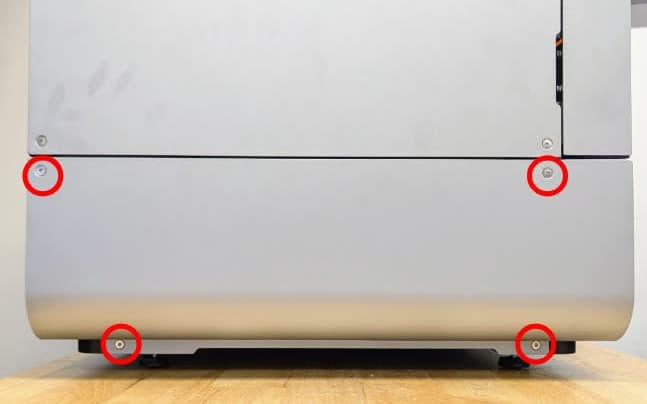

使用 2.5mm 六角扳手，拧下将下部左侧面板固定在打印机上的 4 颗螺丝。取下面板并将其放在一旁。
拆卸触摸屏组件
概览： 拆卸触摸屏，以便操作混合器驱动组件。
第 1 步：拧下触摸屏组件安装螺丝

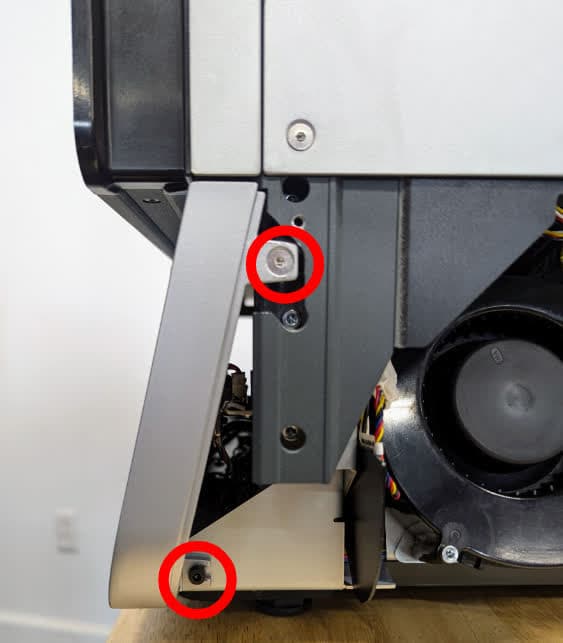

放置 Form 4L 时，确保打印机前方至少有 150mm 的台面空间。从机器右侧开始，使用 2.5mm 六角扳手，拧下位于触摸屏组件上部的沉头螺丝。使用 3mm 六角扳手，拧下位于触摸屏组件下部的 1 颗螺丝。

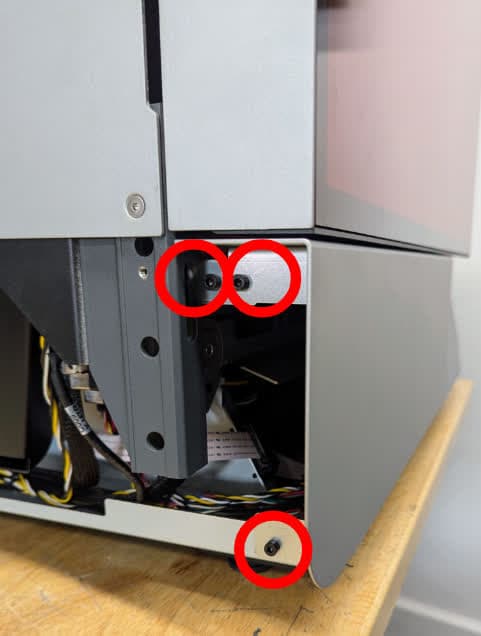

在机器左侧，使用 3mm 六角扳手，拧下将触摸屏组件左侧固定在打印机上的三颗螺丝。将五颗螺丝放在一旁。
第 2 步：放置打印机
在另一名人员的协助下，将 Form 4L 放置在工作区的前缘附近，以便操作底部螺丝。
第 3 步：拧下底部前面板固定螺丝

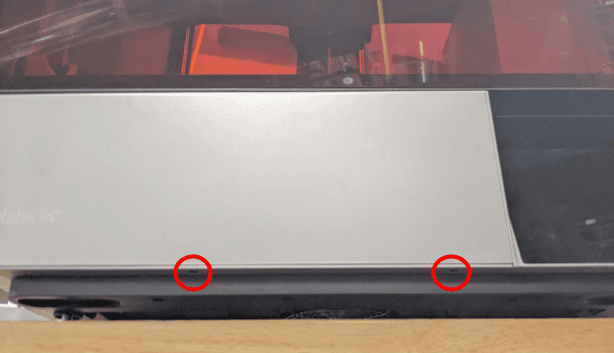

使用 1.5mm 六角扳手，拧下将前面板固定在打印机底部的两颗螺丝。
第 4 步：重新放置打印机
在另一人的协助下，放置 Form 4L，使打印机前方至少有 150mm 的工作空间。

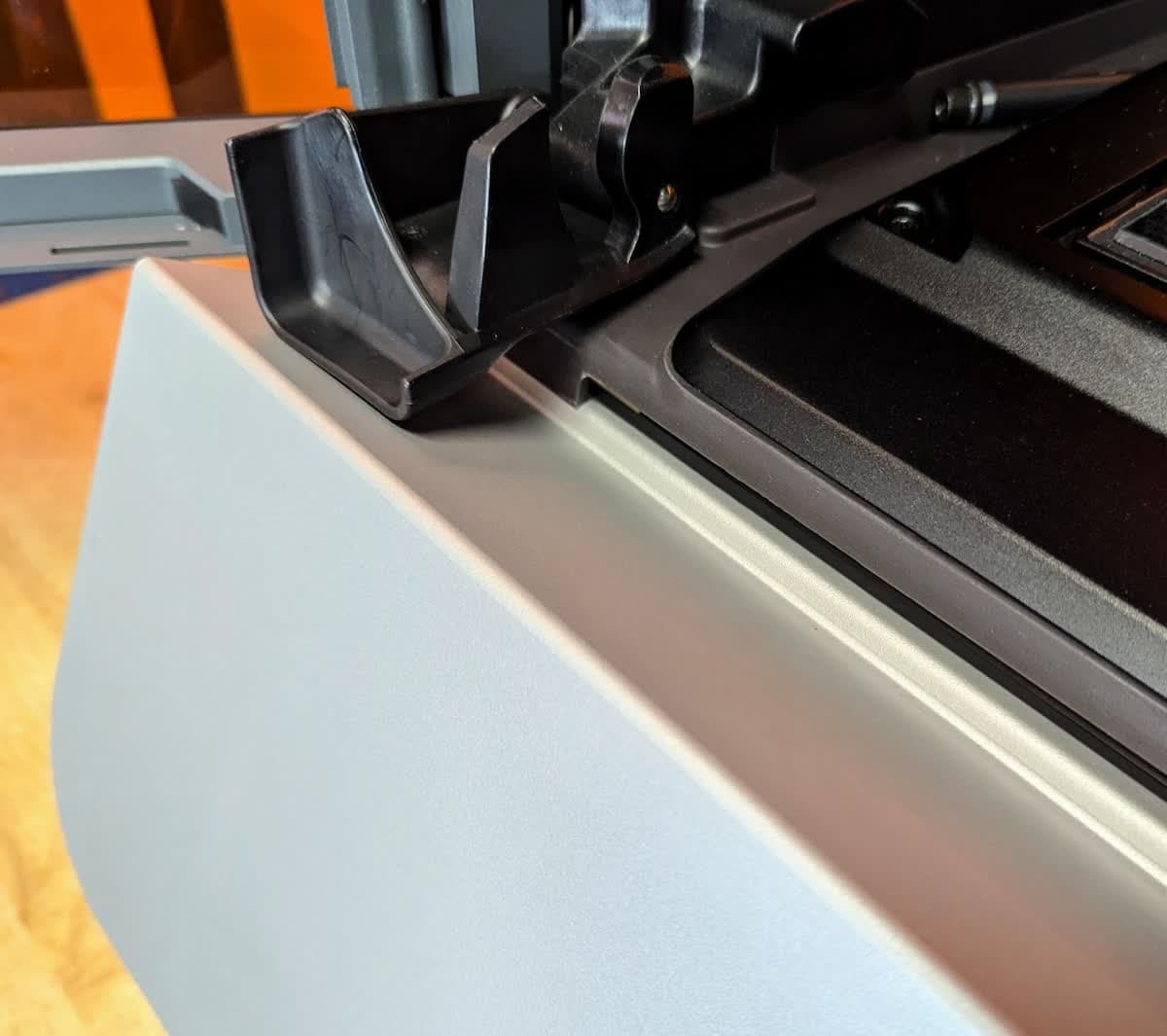

第 5 步：放置触摸屏组件

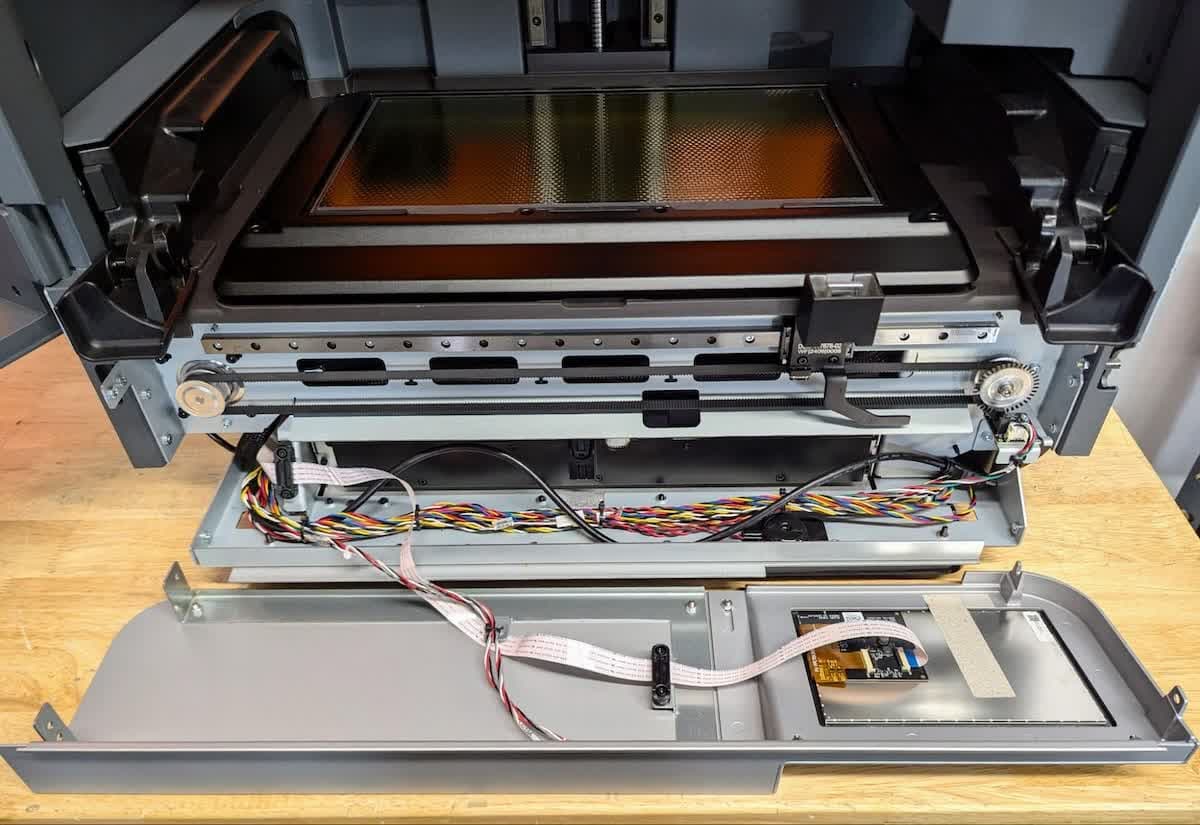

旋转触摸屏组件，使其正面朝下放置在打印机前面。避免拉紧电缆。
更换混合器驱动组件
概览： 拆卸触摸屏组件后，更换混合器驱动组件。
第 1 步：拆卸混合器编码器板

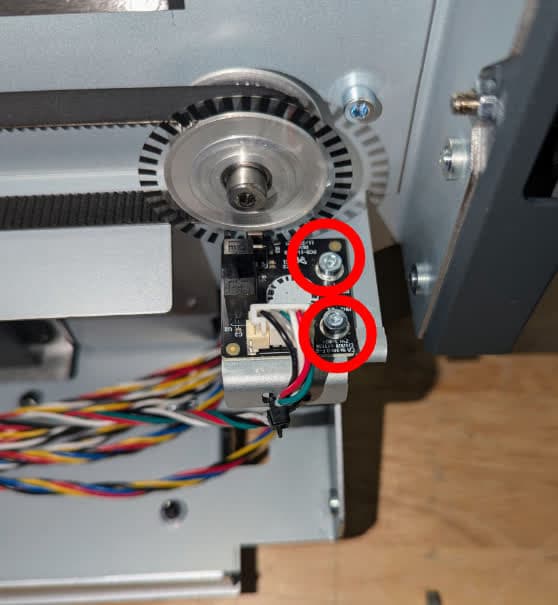

找到混合器编码器板，该板位于混合器传动带右端的皮带轮下方。按下塑料插片松开混合器编码器板电缆，然后从混合器编码器板上拔下电缆。使用 2.5mm 六角扳手，拧下将混合器编码器板固定在打印机上的两颗螺丝。将螺丝放在一旁。
拔出电缆时要小心，以免损坏。按下塑料插片后，电缆应能轻松滑出连接器。请勿拉扯电线。
第 2 步：安装混合器编码器板替换件
从包装中取出混合器编码器板替换件。将板放在其支架上，对齐板上的螺孔和打印机框架上的螺孔。在两个螺孔中各拧入一颗螺丝。使用 2.5mm 的六角扳手将螺丝拧紧，直到紧固。重新连接混合器编码器板电缆。
注：
如果仅需更换混合器编码器板，请跳至 重新安装触摸屏组件。
第 3 步：松开皮带张力
使用 3mm 球头六角扳手，松开位于混合器驱动马达右侧机箱槽口处的传动带张紧螺栓。请勿完全拧下螺栓。
第 4 步：拆卸混合器驱动马达

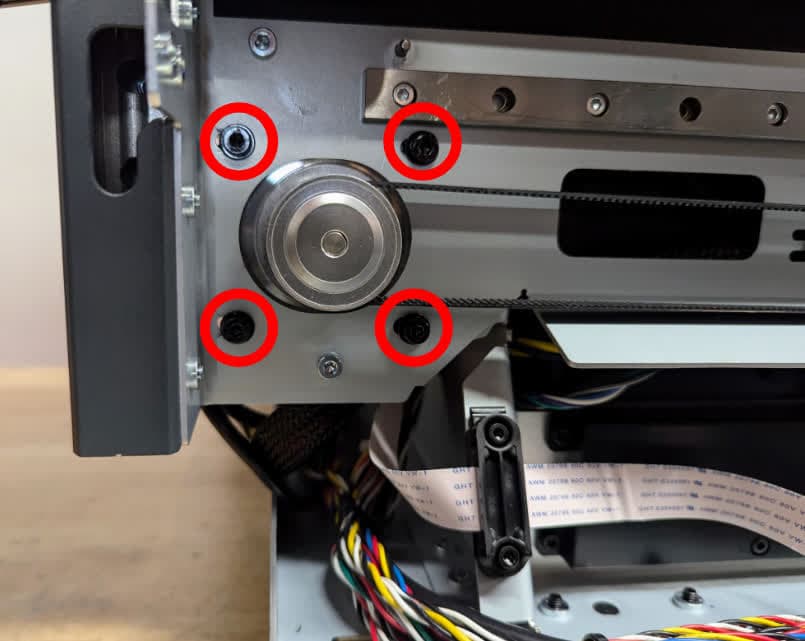

使用 3mm 六角扳手，拧下将混合器马达固定在打印机上的 4 颗螺丝和垫圈。将螺丝和垫圈放在一旁。将马达从支架中滑出。按下塑料插片松开马达电缆，然后从马达上拔下电缆。
拔出电缆时要小心，以免损坏。按下塑料插片后，电缆应能轻松滑出连接器。请勿拉扯电线。
第 5 步：拆卸混合器底座和传动带
滑动混合器底座，使其位于打印机机箱中间的切口上方。使用 2mm 六角扳手，拧下将传动带夹固定在混合器底座上的四颗螺丝。将螺丝和夹子放在一旁。

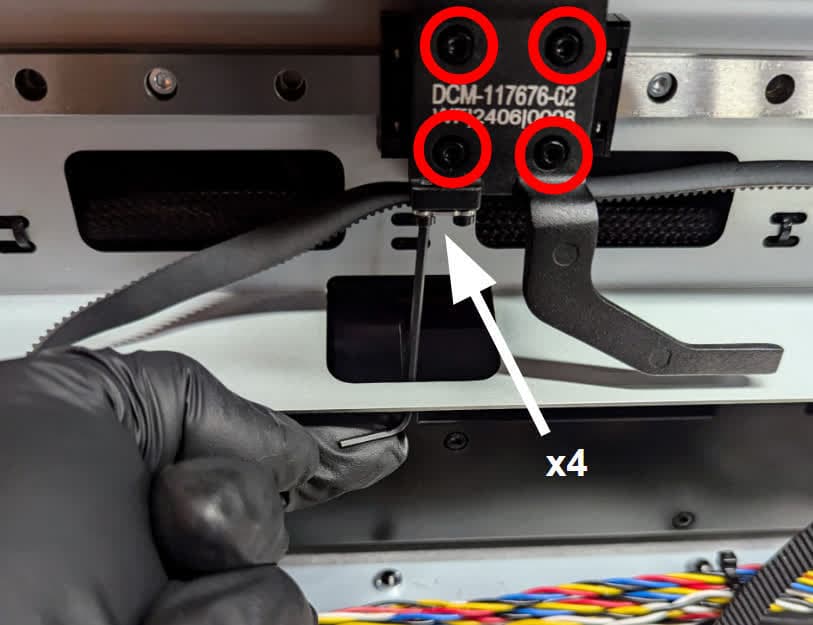

使用 2.5mm 六角扳手，拧下将混合器底座固定在直线轴承上的 4 颗螺丝和垫圈。将螺丝和垫圈放在一旁。
从打印机上取下混合器传动带。
第 6 步：安装混合器底座替换件
将混合器底座替换件安装到直线轴承上，使混合器底座和打印机上的螺孔对齐。将四颗混合器底座固定螺丝和垫圈拧入已安装混合器底座的螺孔中。使用 2.5mm 六角扳手拧紧固定螺丝，直至完全紧固。请勿过度拧紧螺丝。
第 7 步：安装混合器传动带替换件
将传动带替换件的齿朝内，对齐混合器底座上皮带夹螺孔之间的皮带。将新传动带夹置于传动带齿上，将其螺孔与混合器底座上的螺孔对齐。确保传动带上的齿从夹子的槽中伸出。将传动带夹固定螺丝分别拧入四个螺孔中，然后使用 2mm 六角扳手将其拧紧，直至紧固。
第 8 步：更换混合器惰轮和编码器轮

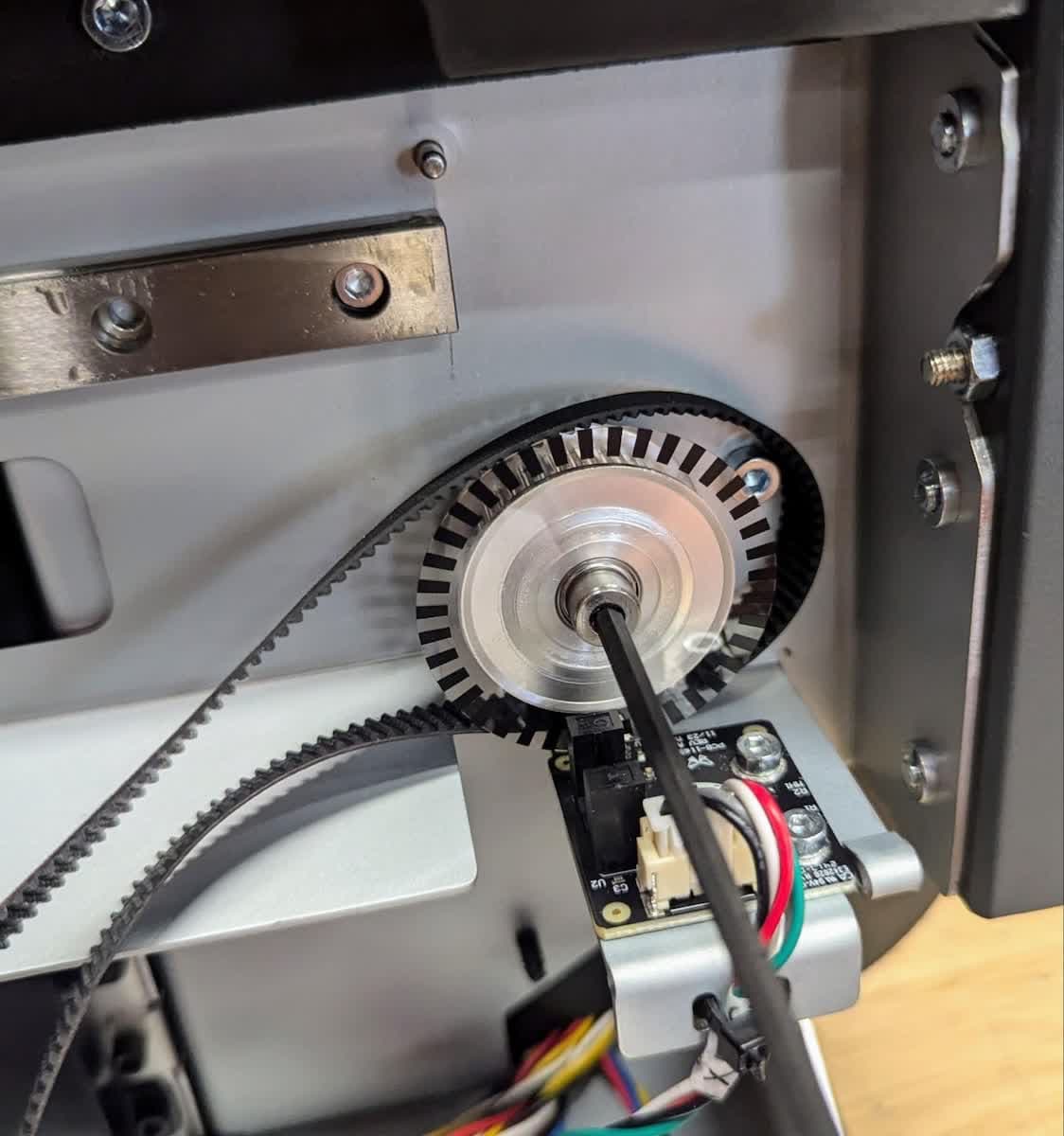

使用 3mm 六角扳手，拧下将混合器惰轮和编码器轮组件固定在打印机上的肩部螺栓。将皮带轮替换件安装到位并固定。在安装过程中，将传动带缠绕到惰轮上。
第 9 步：松装混合器驱动马达

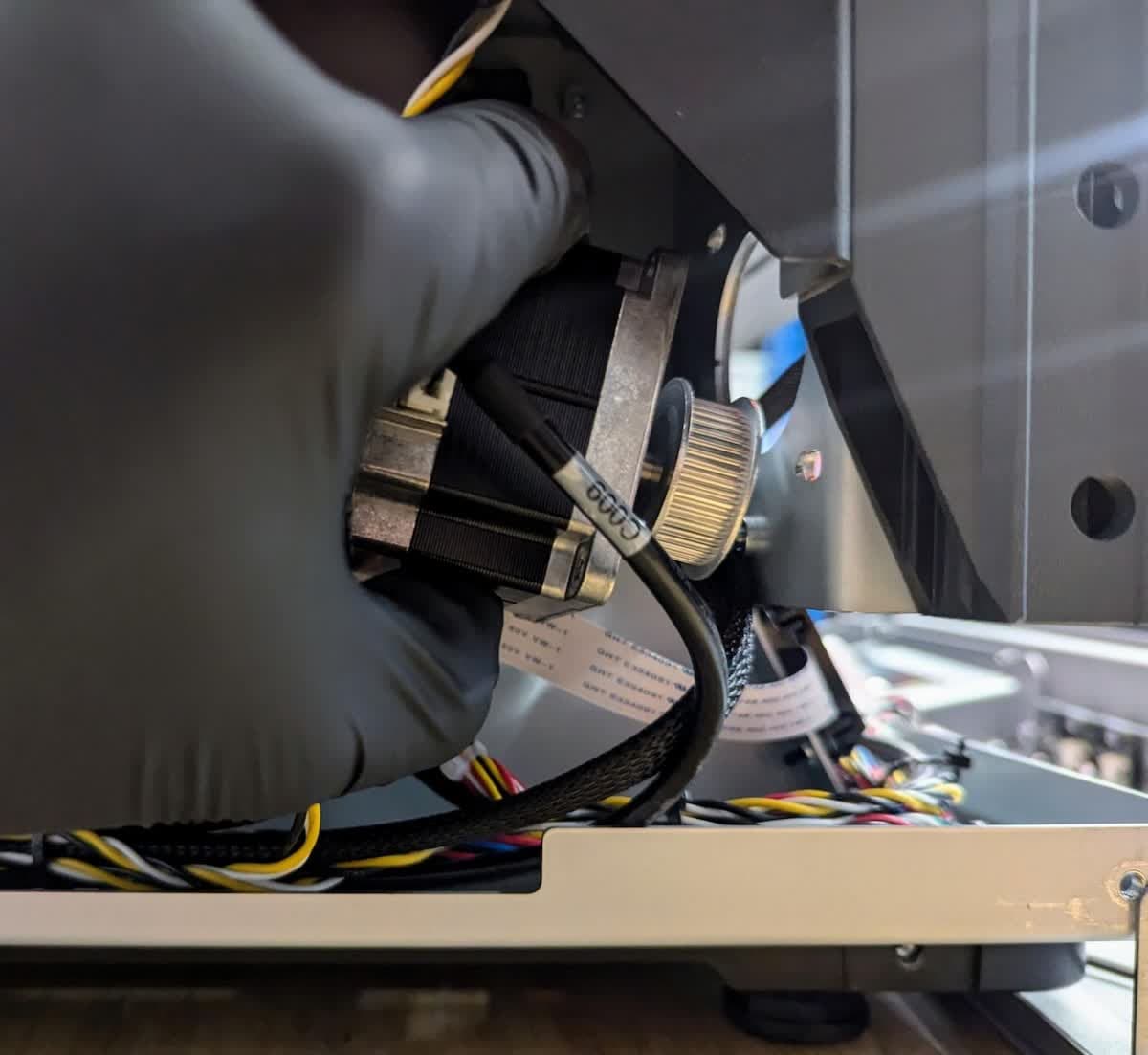

将马达电缆连接到混合器驱动马达替换件上。塑料插片应卡入到位，以固定连接。将马达从打印机框架内部滑入支架。使用 3mm 六角扳手，松开将混合器马达固定在打印机上的四颗螺丝和垫圈。
张紧混合器传动带
概览： 安装混合器驱动马达后，拉紧混合器传动带。
注意：
应在无暖通空调风扇、机器和其他背景噪音的地方执行此步骤。这对于确保传动带张力设置准确非常重要。如果调整传动带张力后，调谐器频率无法稳定或报告的频率没有变化，则应将调谐器移至更安静的地方。

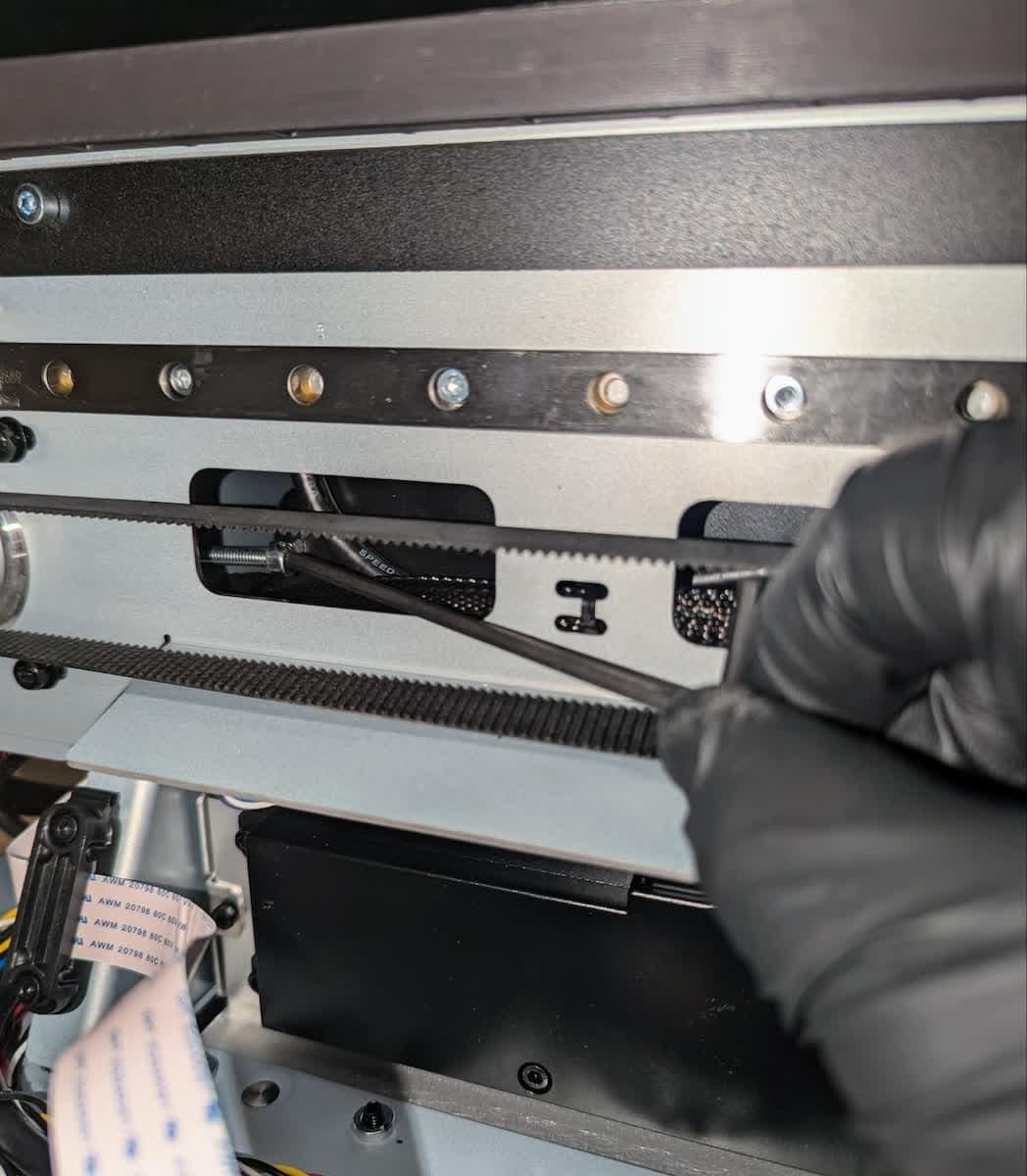

确保将混合器马达固定在打印机上的四颗螺丝松动。使用 3mm 六角扳手拧紧拉紧螺丝。顺时针旋转会增加张力，逆时针旋转会减小张力。
使用 2.5mm 六角扳手拧紧将混合器马达固定在打印机上的四颗螺丝，并设置传动带张力。
第 4 步：测量传动带张力
打开智能手机上的调谐器应用程序。握住智能手机底部，并将手机放置在靠近混合器传动带中间的位置，但无需接触传动带。用手指拨动皮带的上部跨度，注意调谐器应用程序测得的频率。重复此操作，直到能够测得一致的读数为止。记下读数，以便日后使用。如果调谐器无法确定频率，请将其移至更安静的位置。
正确张紧的混合器传动带在拨动时应发出 43－51Hz 的声音。
注：
确保在测量频率时皮带不会接触到智能手机。
第 5 步：调整皮带张力
重复第 3－4 步，直到测量频率在 43－51 赫兹之间。
重新安装触摸屏组件
概览：更换混合器驱动组件后，重新安装触摸屏组件。
第 1 步：安装触摸屏组件

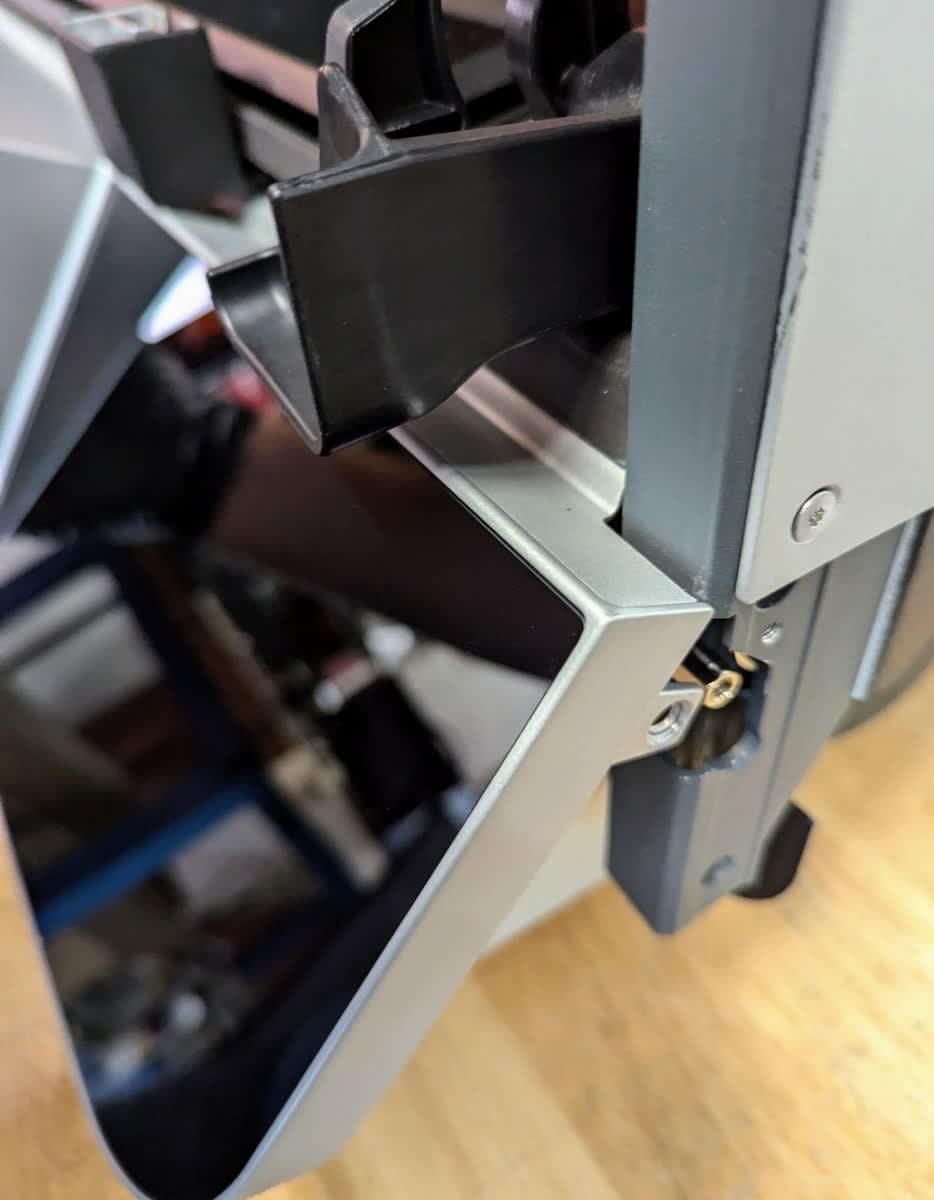

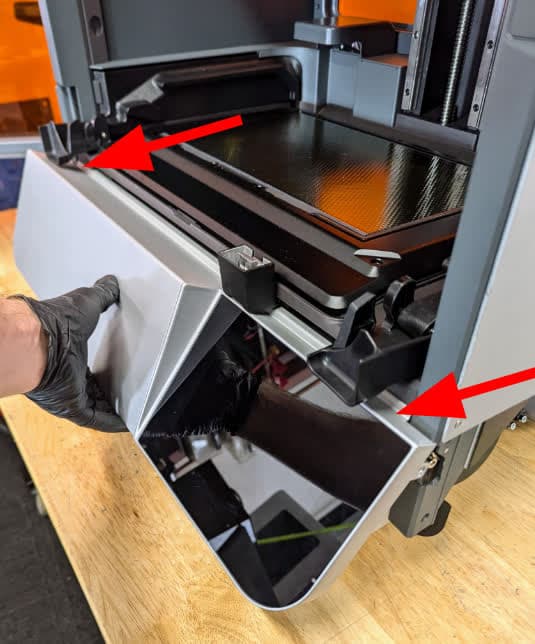

将触摸屏组件朝向打印机倾斜，并将左右边缘滑入打印机的表圈下方。将触摸屏组件向下旋转到位。确保触摸屏组件两侧的螺丝插片位于打印机插片的外侧。
第 2 步：安装触摸屏组件安装螺丝
从机器右侧开始，使用 2.5mm 六角扳手安装位于触摸屏组件上部的沉头螺丝。使用 3mm 六角扳手安装位于触摸屏组件下部的螺丝。在机器左侧，使用 3mm 六角扳手安装将触摸屏组件左侧固定在打印机上的三颗螺丝。
第 3 步：放置打印机
在另一人的协助下，将 Form 4L 放置在工作区的前缘附近，以便操作底部螺丝。
第 4 步：拧紧底部前面板固定螺丝
使用 1.5mm 六角扳手，将底部前面板固定螺丝固定在打印机上。拧紧螺丝，直至完全紧固。
重新安装侧面板
概览： 重新安装触摸屏组件后，重新安装侧面板。
第 1 步：安装左下侧面板
将左下侧面板安装到打印机上，对齐面板上的螺孔和打印机框架上的相应孔。使用 2.5mm 六角扳手，安装将下部左侧面板固定到打印机上的 4 颗螺丝。
第 2 步：重新安装右下侧面板
将右下侧面板安装到打印机上，对齐面板上的螺孔和打印机框架上的相应孔。使用 2.5mm 六角扳手，安装将下部右侧面板固定在打印机上的 4 颗螺丝。
第 3 步：重新安装筛网
将筛网安装到右侧面板上。
完成修复
概览： 安装好新的混合器驱动组件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
关闭打印机机罩，将电源线连接到打印机和电源。打开打印机背面的开关。打印机开机并初始化。
第 2 步：测试修复情况
插入树脂盒、树脂槽、构建平台和混合器，然后开始打印。检查混合器能否正常移动并固定在混合器底座上。请联系 Formlabs Support 或您的 授权经销商，以共享操作结果。
