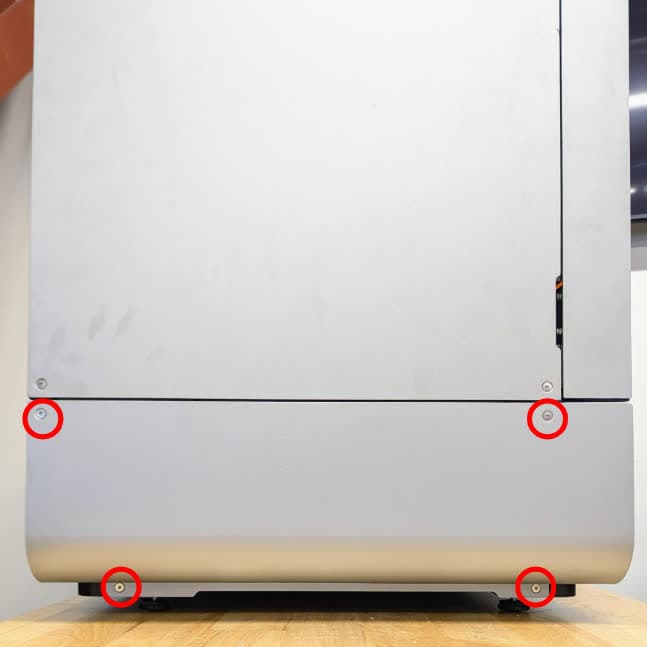

第 1 步：拆卸左下面板

使用 2.5mm 六角扳手，拧下将左下面板固定在打印机上的 4 颗螺丝。将面板和螺丝放在一旁。

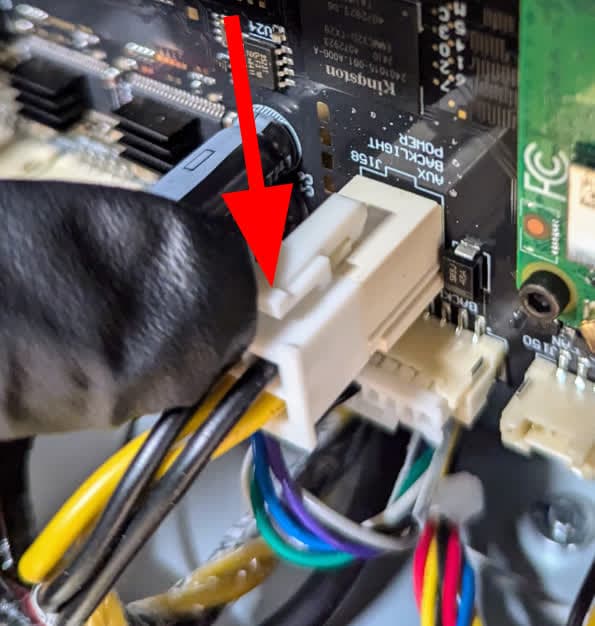

第 1 步：断开电源线

按下插片并将电缆从连接器中滑出，断开方形白色电源线连接器。请勿拉扯电线。

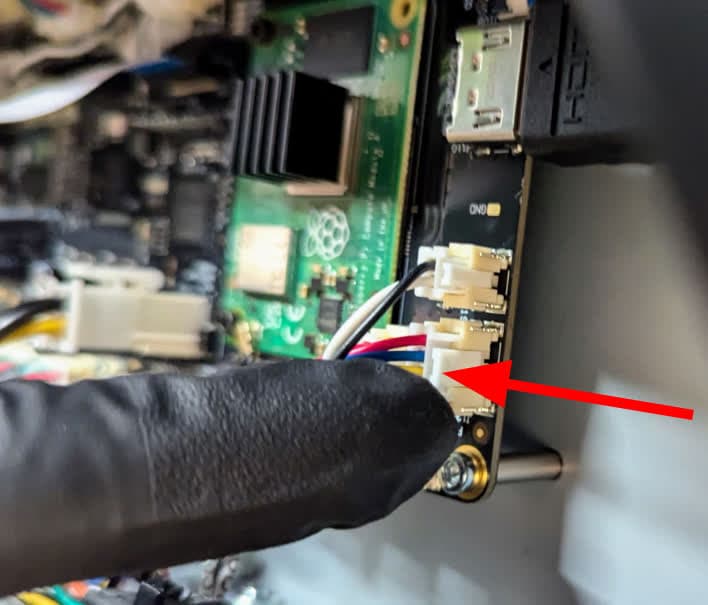

第 2 步：断开马达、风扇、背光模块和 LPU 电缆

主板周围有许多矩形白色连接器。这些电缆用于打印机内的马达、风扇、背光模块、光处理模块和其他子系统。按下插头上的卡扣以松开锁销，断开连接器。

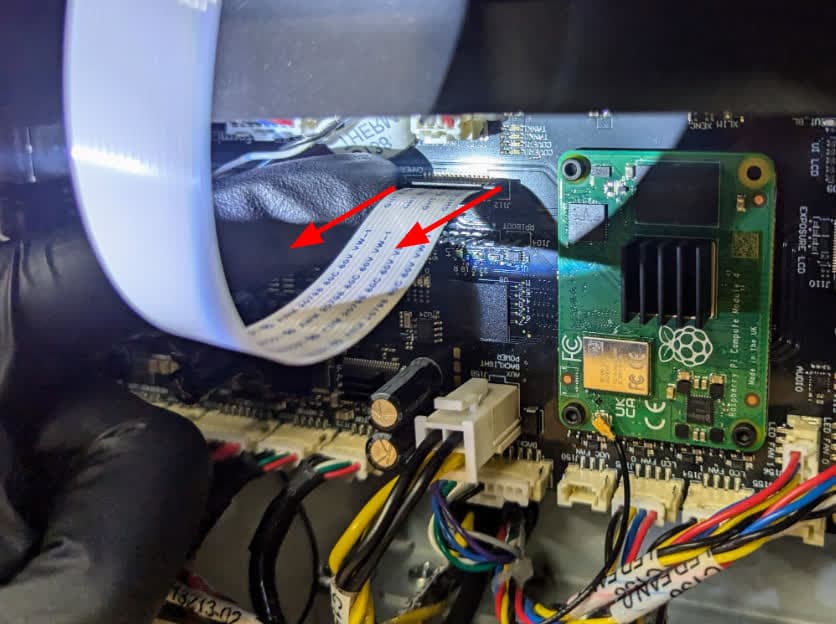

第 3 步：断开摄像机带状电缆

拉动黑色连接器插片的两侧，断开摄像机带状电缆的连接。将带状电缆从连接器中滑出。

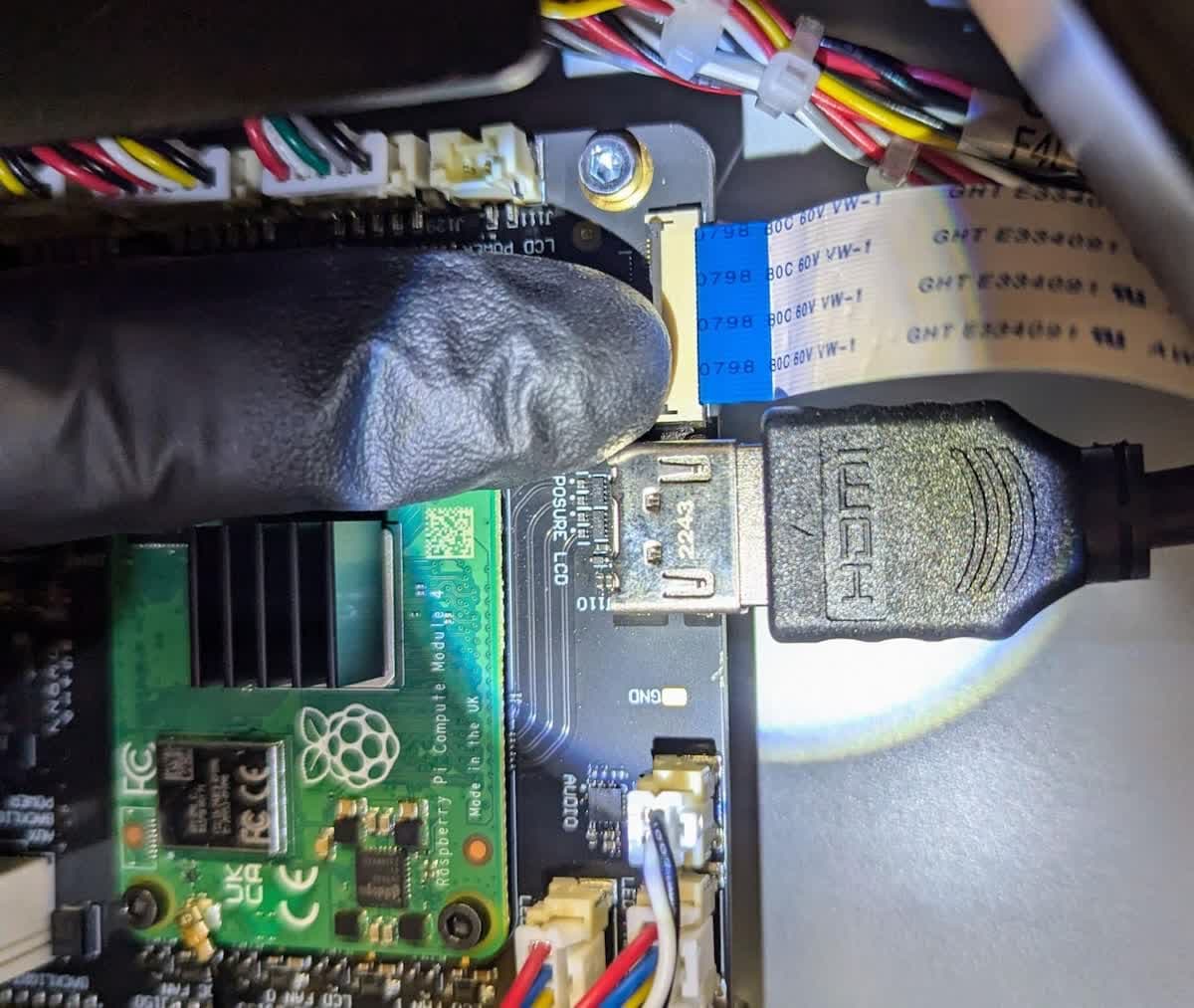

第 4 步：断开触摸屏电缆

翻转黑色插片，使其远离主板，以断开触摸屏带状电缆。将带状电缆从连接器中滑出。

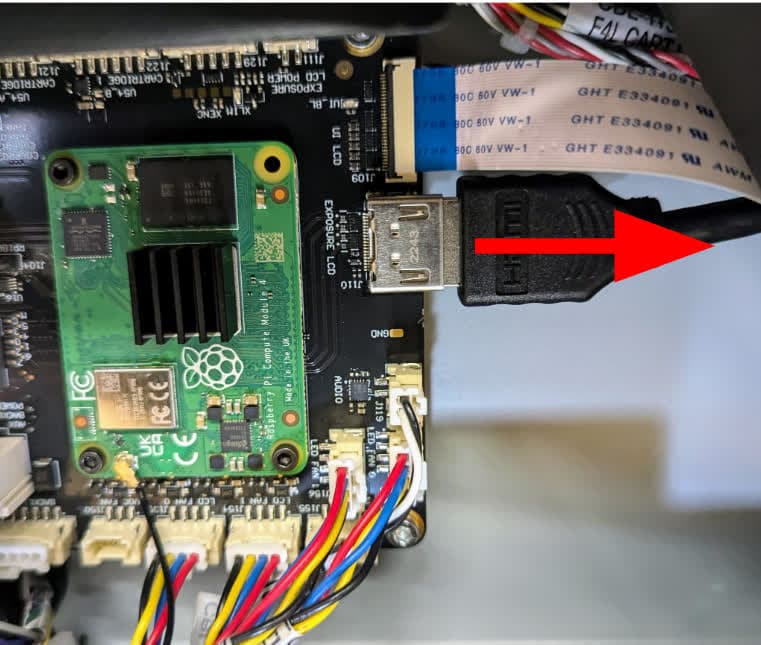

第 5 步：断开 HDMI 线缆

将 HDMI 电缆从主板上拔下，断开连接。

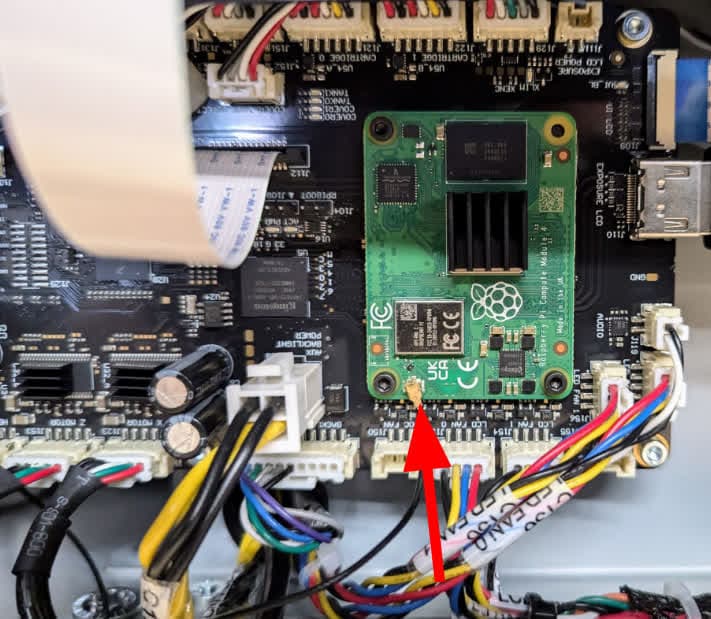

第 6 步：断开 Wi-Fi 天线电缆

使用一对防静电镊子，断开 Wi-Fi 天线电缆。拆卸 Wi-Fi 天线电缆连接器时务必小心，因为它们极其脆弱，操作不当可能会导致弯曲或断裂。

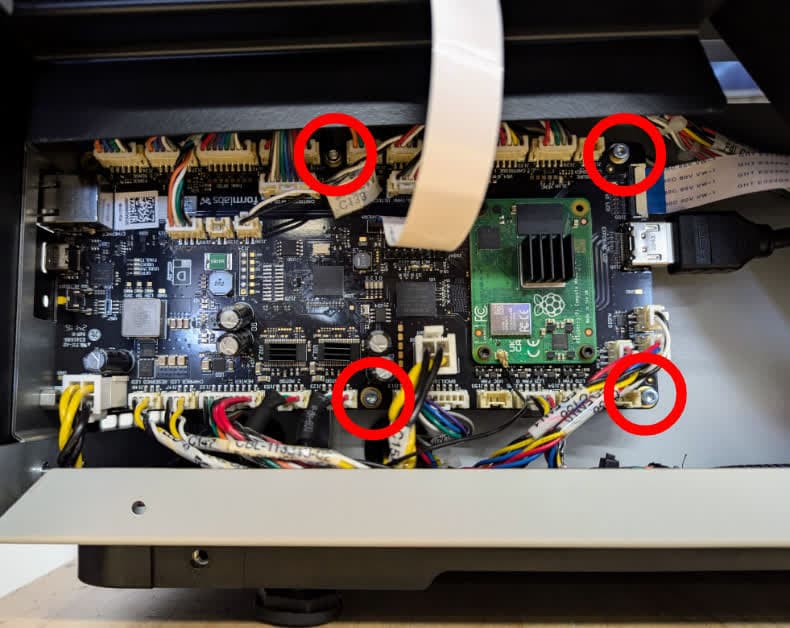

第 2 步：拧下固定主板的螺丝

使用 2.5mm 六角扳手，拧下将主板固定在打印机上的 4 颗螺丝。将螺丝放在一旁。

第 3 步：拆卸主板

将主板从打印机中滑出，放在一旁以便与电子废弃物一同处置。

第 4 步：安装主板替换件

将主板替换件滑入打印机。确保将电缆和连接器放置在主板前方，并注意在安装过程中不要夹住任何电缆。检查主板左侧的以太网和 USB 端口是否可通过打印机背面的切口访问，以及主板上的螺孔是否与打印机上的螺孔对齐。

第 5 步：固定主板

使用 2.5mm 六角扳手安装将主板固定在打印机机箱上的四颗螺丝。拧紧螺丝，直至其紧固到位。

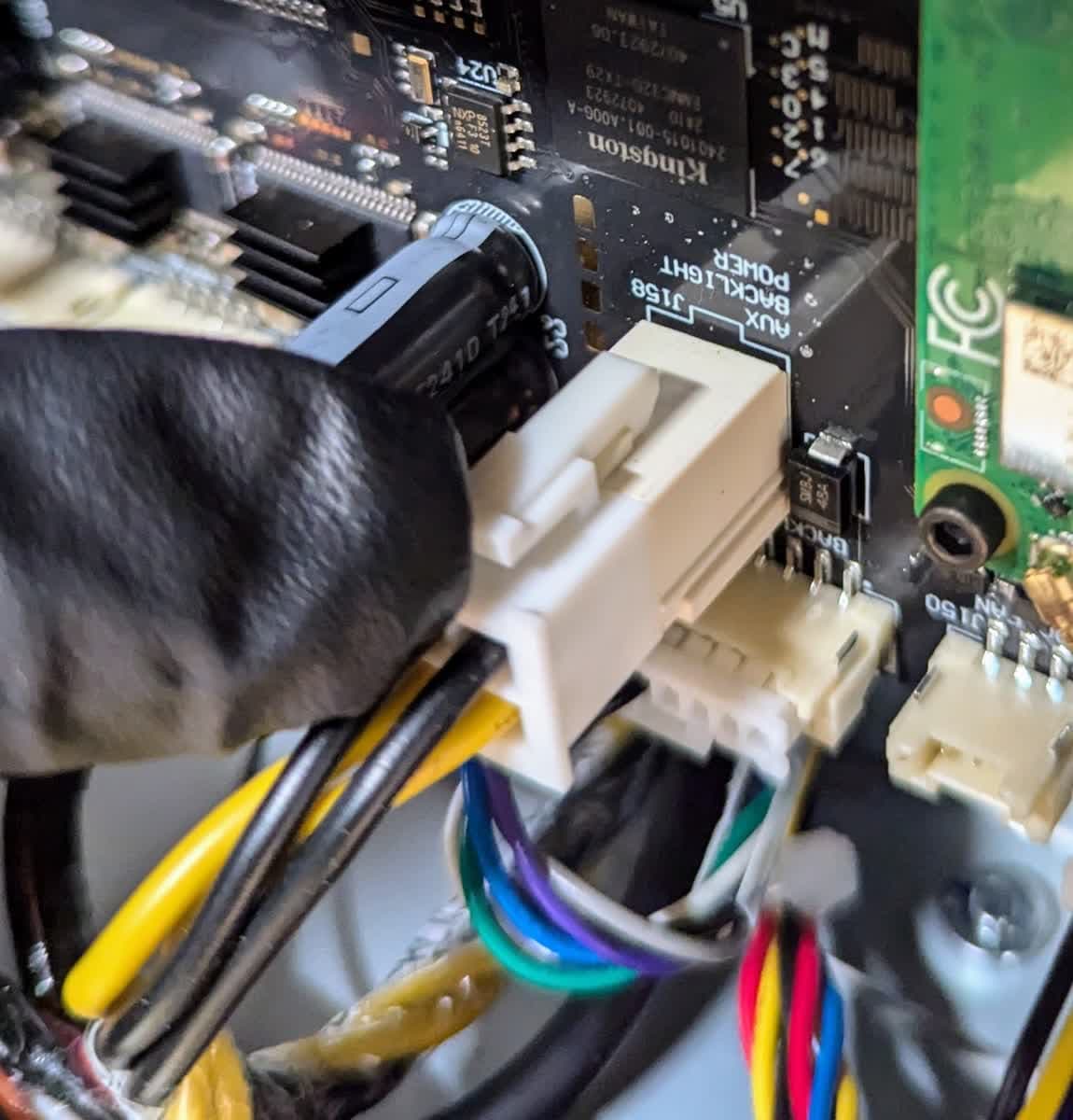

第 1 步：连接电源线

重新连接两个方形白色电源连接器，对齐后按压，直至锁销卡入到位。请勿拉扯电线。

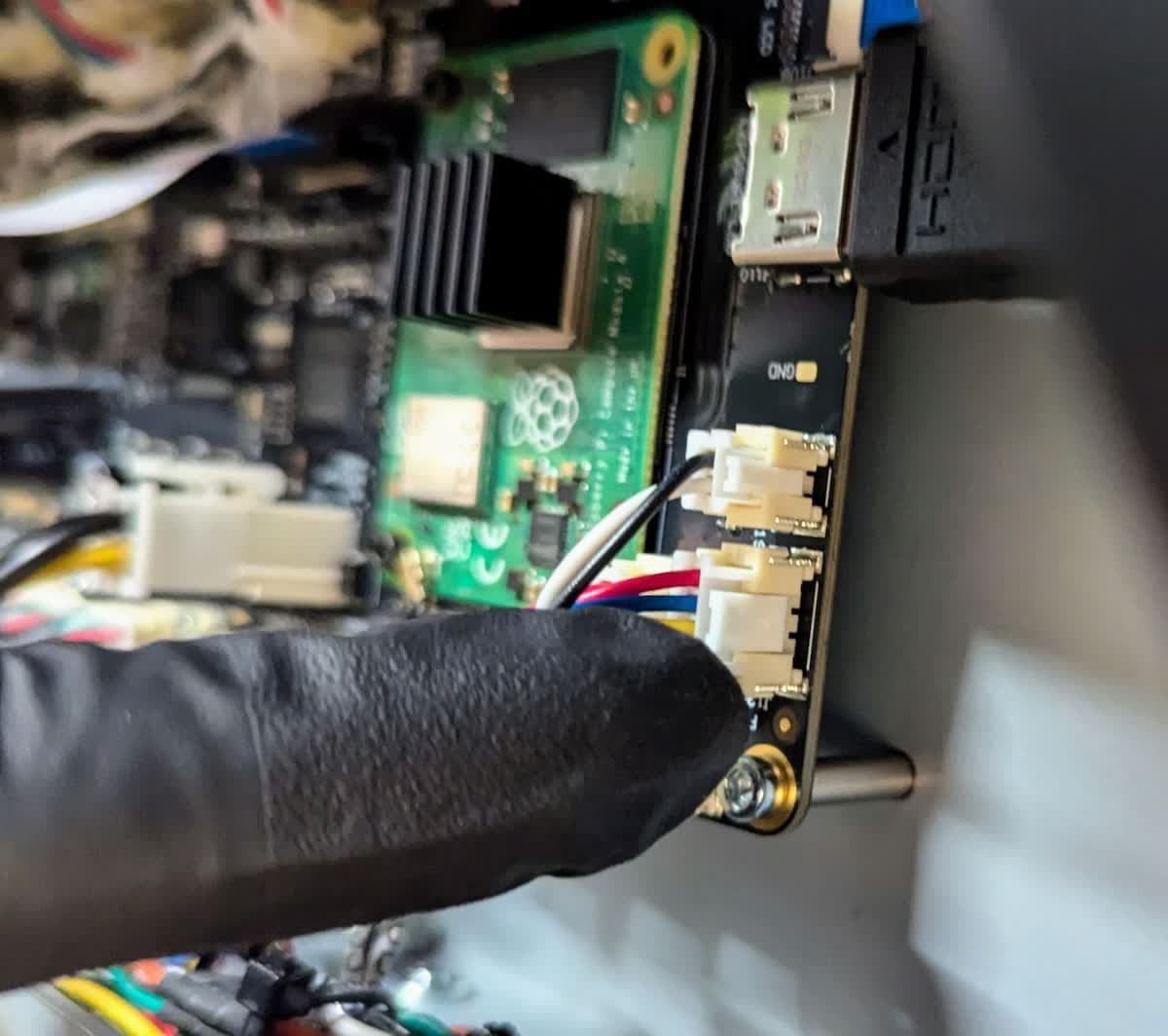

第 2 步：连接马达、风扇、背光模块和 LPU 电缆

对齐主板周围的白色矩形连接器，重新连接并按压，直至锁销卡入到位。每根电缆都有编号，并与其连接器旁边的打印标签相对应。

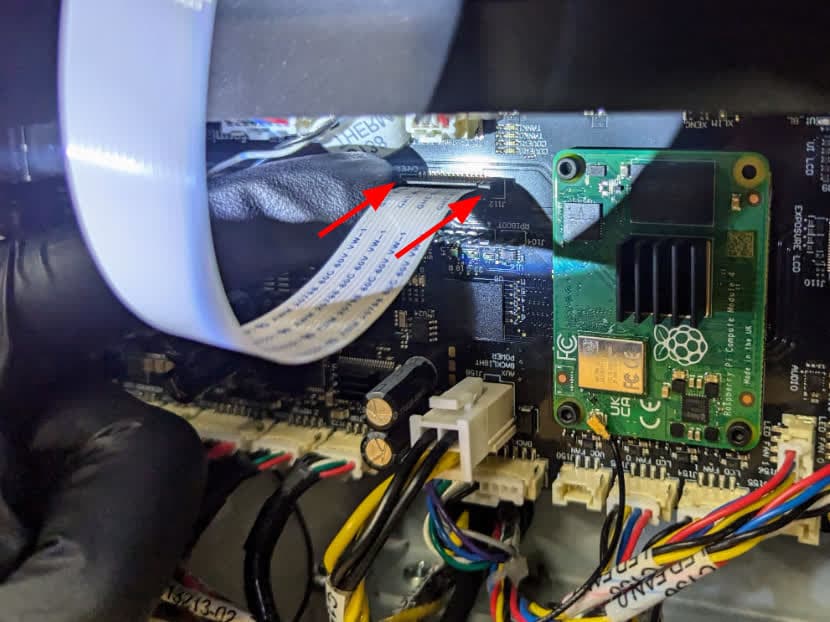

第 3 步：连接摄像机带状电缆

将电缆滑入连接器，蓝色面朝下。按压黑色插片的两侧以固定电缆。

第 4 步：连接触摸屏带状电缆

重新连接触摸屏带状电缆，将带状电缆滑入连接器，蓝色一侧可见。向下翻转卡扣，将带状电缆锁定到位。

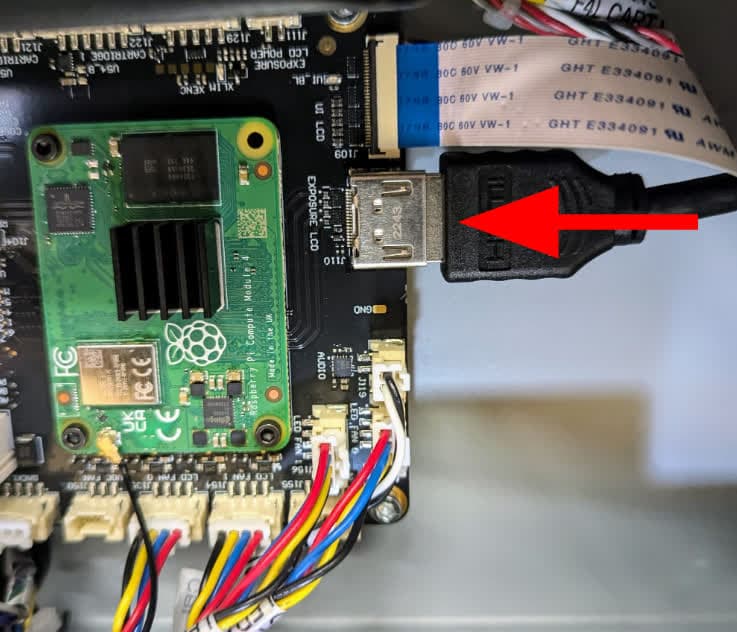

第 5 步：连接 HDMI 线

将 HDMI 线缆插入端口。

第 6 步：连接 SOM 天线

按下金色连接器，重新连接 SOM 天线，直至其卡入到位。

第 1 步：安装左下面板

使用 2.5mm 六角扳手，安装将左下面板固定在打印机上的 4 颗螺丝。拧紧螺丝，直至其紧固到位。
