所需物品：
Formlabs：
- 电源
- 2mm 六角扳手（包含在 Form 4L 工具箱中）
- 2.5mm 六角扳手（包含在 Form 4L 工具箱中）
第三方：
- 丁腈手套
- 十字或一字螺丝刀
白皮书
更换 Form 4L 电源
更换 Form 4L 电源
Form 4L 打印机的电源位于后面板后方，为打印机供电。若电源损坏或故障，打印机将无法运行。
请根据本指南更换 Form 4L 电源。
预计所需时间： 30－40 分钟
准备工作区
概览： 准备好 Form 4L 和无尘的工作区，以便更换电源。
第 1 步：拆卸构建平台
首先拆卸构建平台，以免树脂滴落到光处理单元 (LPU) 上。
第 2 步：拆卸树脂盒
拆卸树脂盒并关闭通气帽，以防树脂从咬阀滴落到打印机中。
第 3 步：拆卸并存放树脂槽和混合器
解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。
注意：
请戴上手套，握住树脂槽两端的把手，以免污染或损坏树脂槽的底面。
第 4 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 5 步：清洁打印机
警告：
树脂可能引起皮肤刺激或皮肤过敏反应。处理液态树脂或树脂涂层表面时，请戴上手套。用大量肥皂和水冲洗皮肤。
打开打印机机罩，用防磨损抹布清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿抹布，彻底清除树脂。
危险：
IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。
第 6 步：拔掉打印机电源线
断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆卸打印机面板。面板尚未安装时，切勿重新接通打印机电源。
拆卸下部后面板
概览：拆卸下部后面板，以便操作电源。

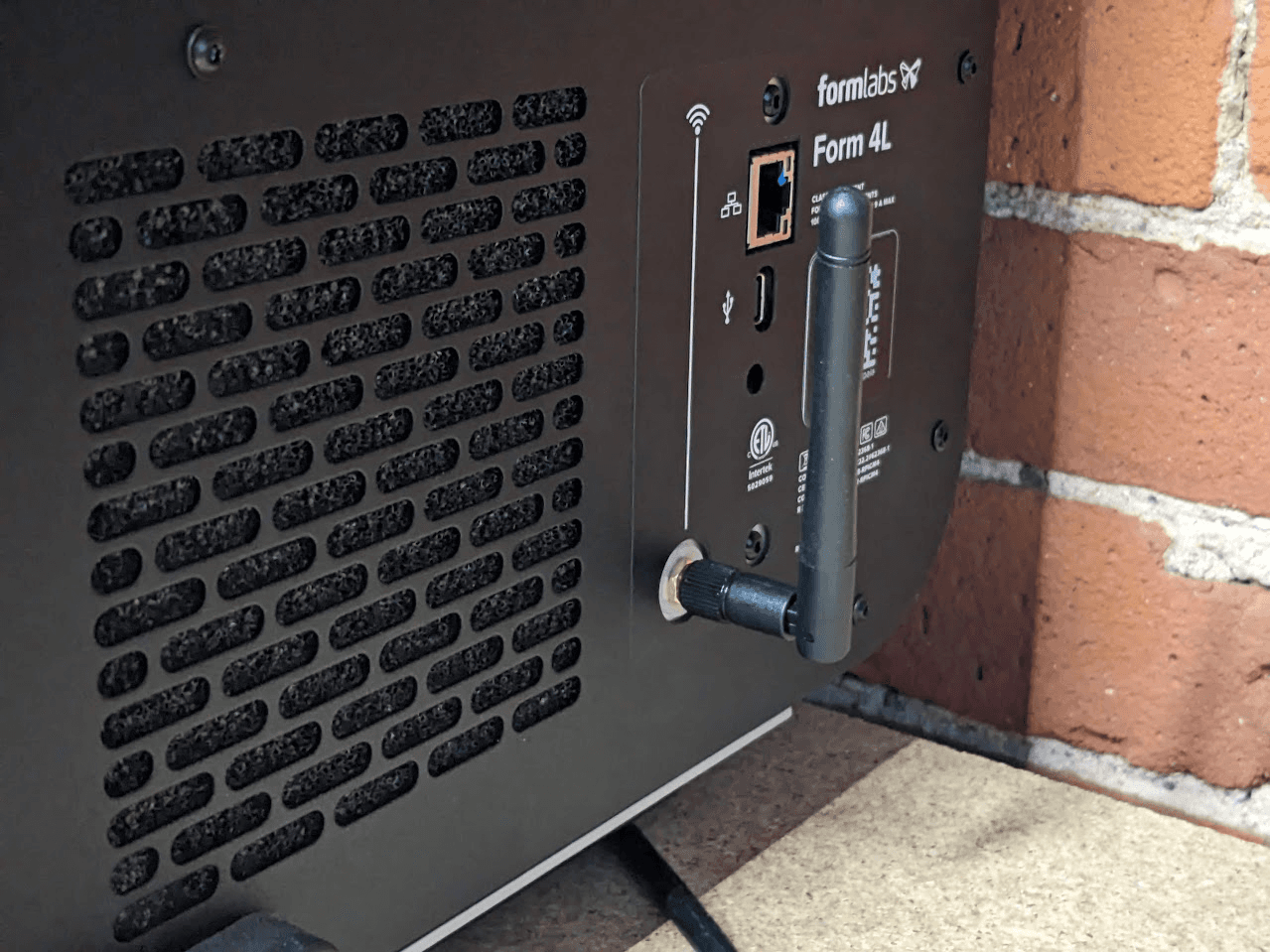

第 1 步：拔掉网络电缆和 Wi-Fi 天线
如果已连接以太网电缆和 USB 连接线，请断开它们与机器的连接。拧开并拆除 Wi-Fi 天线。
第 2 步：拧下下部后面板螺丝
使用 2mm 六角扳手，拧下将下部后面板固定在打印机上的 8 颗螺丝。将螺丝放在一旁。

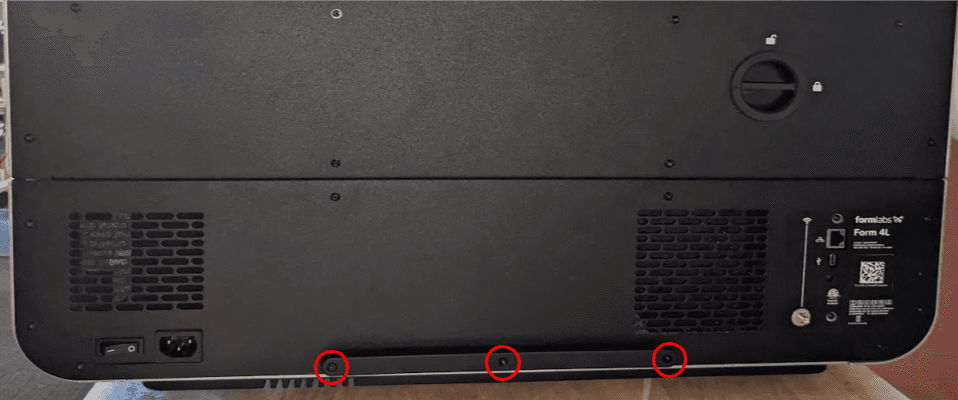

第 3 步：拧下下部后保险杠螺丝
使用 2.5mm 六角扳手，拧下将下部后面板固定在保险杠上的 3 颗螺丝。将螺丝放在一旁。
第 4 步：拆卸下部后面板
直接将下部后面板从打印机上拉开。将面板放在一旁。
拆卸电源
概览： 拆卸下部后面板后，拆卸电源。

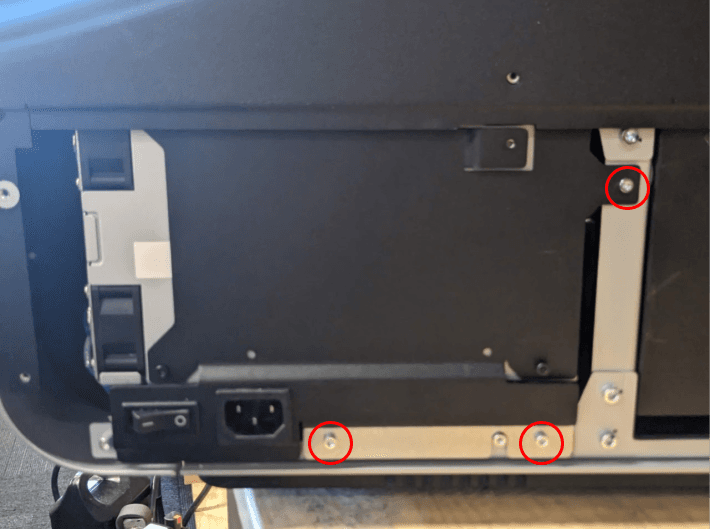

第 1 步：拧下电源组件螺丝
使用 2.5mm 六角扳手，拧下将电源固定在打印机上的三颗螺丝。将螺丝放在一旁。
第 2 步：轻轻滑出给粉组件
握住电源组件的安装板。将电源底部倾斜远离打印机。轻轻地将电源组件从打印机中滑出。拆卸时请小心，因为电源组件电缆仍连接在打印机上。将电源组件放在工作区上，安装板朝下。
第 3 步：拧下电源组件电缆线束螺丝
使用 2mm 六角扳手，拧下将电源线束固定在电源组件上的两颗螺丝。将螺丝放在一旁。
第 4 步：拧下电源螺丝端子螺丝
使用十字或一字螺丝刀，撬开标有 -V 和 +V 的螺丝端子的塑料盖。
将塑料盖板放在一旁。使用十字或一字螺丝刀，拧下将电缆固定在螺柱上的五颗螺丝。将螺丝放在一旁。
第 4 步：断开电源环形端子电缆
断开连接到电源的五根环形端子电缆。

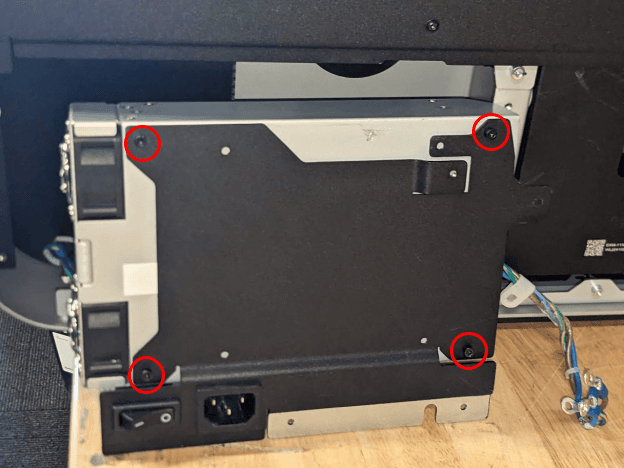

第 5 步：拧下电源安装板螺丝
将电源组件靠在打印机上，以便操作安装板螺丝。使用 2.5mm 六角扳手，拧下将电源固定在安装板上的四颗螺丝。将螺丝放在一旁。
第 5 步：拆卸电源
从安装板上抬起电源。将电源放在一旁，以便与电子废弃物一同处置。
安装电源替换件
概览：拆卸电源后，安装电源替换件。

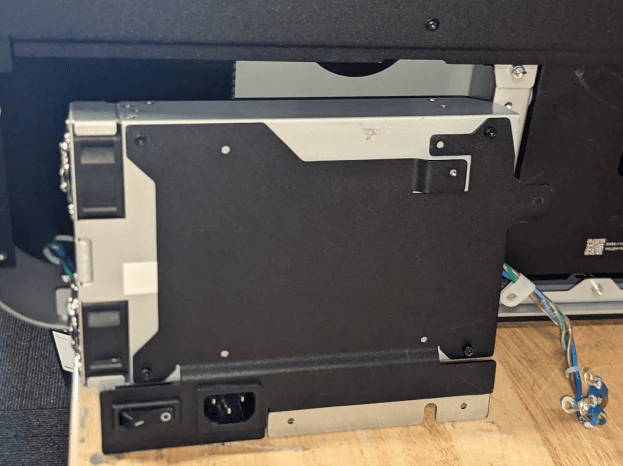

第 1 步：对准电源替换件
将电源替换件与安装板上的螺孔对齐，确保电源风扇与电源开关位于同一侧。
第 2 步：固定电源替换件
在安装板和电源替换件的四个螺孔中各拧入一颗螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

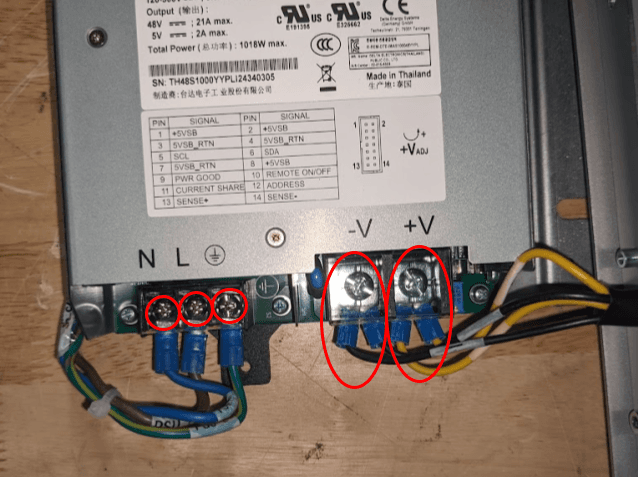

第 3 步：重新连接环形端子电缆与电源
将电源平放在工作区，将环形接头的开口端滑入电源上相应螺丝的方形垫圈下。确保彩色电缆处于正确位置。请勿拉动电线。
- N: 蓝色电缆
- L: 棕色电缆
: 绿色和黄色条纹电缆- -V: 黑色电缆
- +V: 黄色电缆
在 -V 和 +V 螺丝端子下方有两个环形端子的空间。将两根黑色电缆的两个环形接头堆叠在 -V 螺柱下。将两根黄色电缆的两个环形接头堆叠在 +V 螺丝端子下。
第 4 步：将环形接头固定在电源上
在每个环形接头和螺柱上拧入一颗螺丝。使用十字或一字螺丝刀拧紧五颗螺丝，将环形接头固定在电源上，直至完全紧固。将两个塑料盖扣在 -V 和 +V 螺丝端子上。

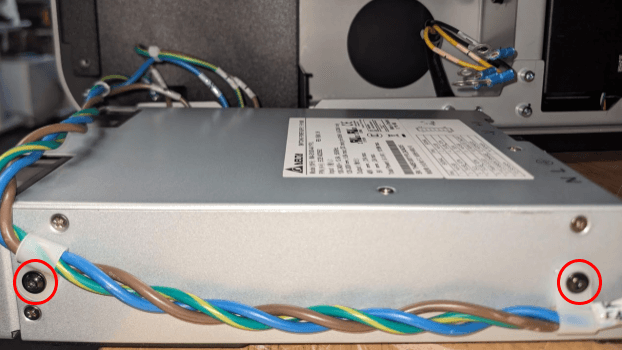

第 4 步：固定电源组件电缆线束
在电源组件电缆线束的两个螺孔中各拧入一颗螺丝。使用 2mm 六角扳手，将电缆线束固定在电源上。

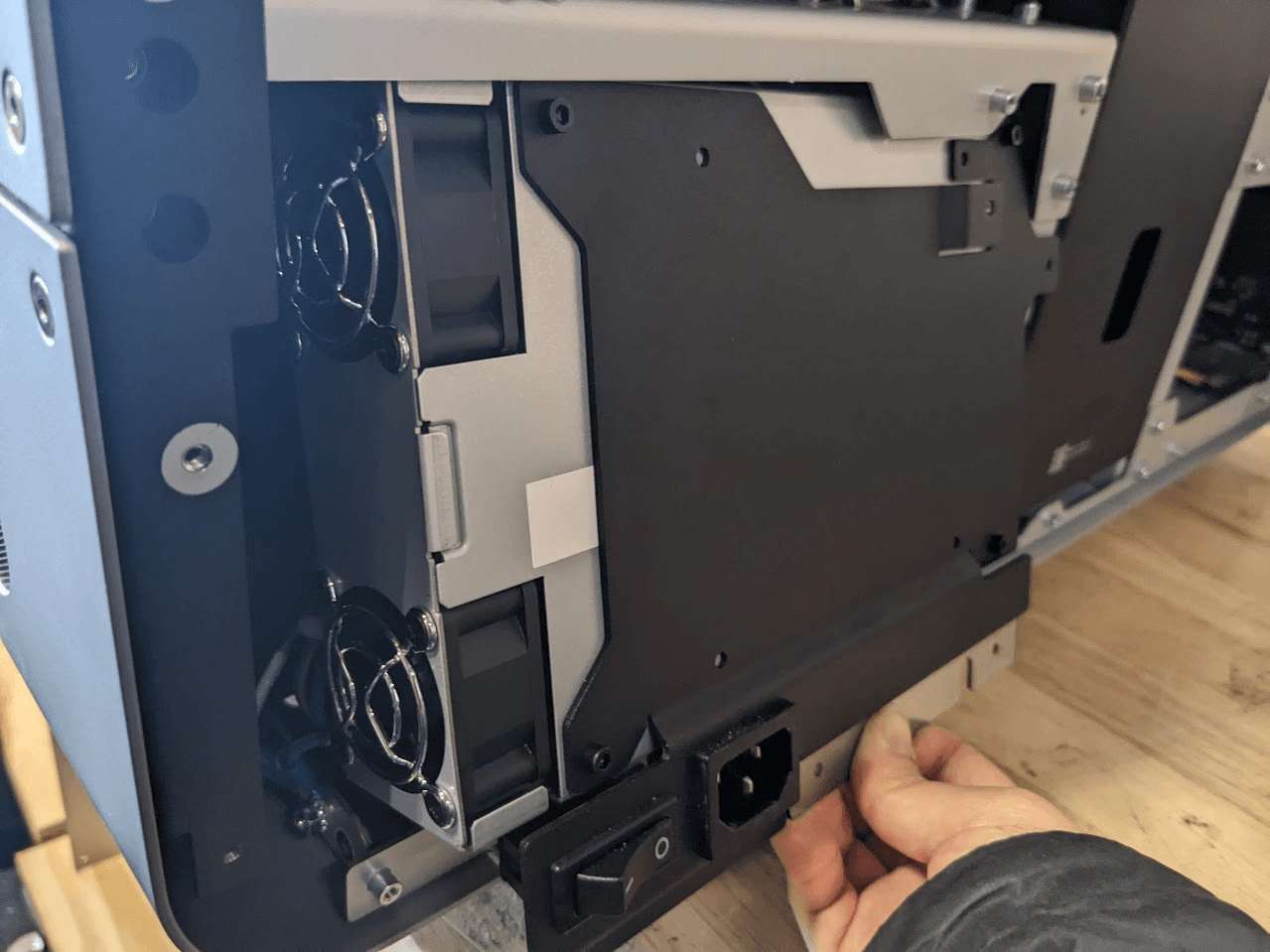

第 5 步：放置电源组件

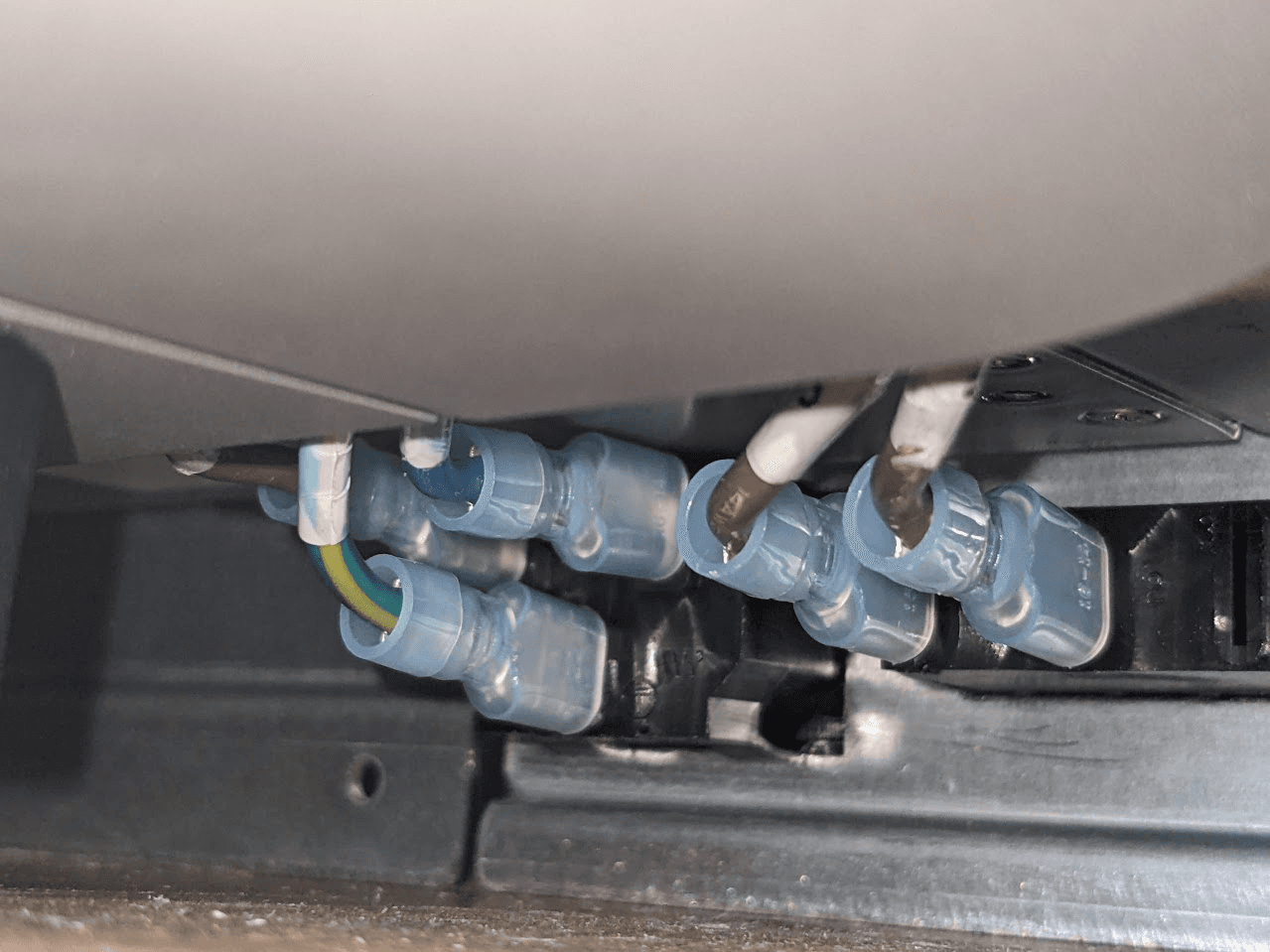

将电源组件的顶部朝向打印机。将电源组件的顶部滑入打印机框架下方。确保连接到电源开关和电缆线束的电缆完全就位，并且没有被夹在电源组件和打印机框架之间。
第 5 步：将电源组件推入打印机框架
轻轻将电源组件推入打印机，直至安装板底部与打印机框架齐平。
第 6 步：安装并固定电源组件
在三个螺孔中各拧入一颗安装螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装下部后面板
概览： 重新安装下部后面板和 Wi-Fi 天线。
第 1 步：更换下部后面板
将下部后面板放回打印机上。将其向打印机的前部按压，以确保其完全就位。下部后面板与侧面或底部外壳之间不应有缝隙。
第 2 步：固定下部后面板
- 使用 2mm 六角扳手，拧紧将下部后面板固定在打印机上的 8 颗红色螺丝。
- 使用 2.5mm 六角扳手，拧紧将下部后面板固定在保险杠上的三颗黄色螺丝。
第 3 步：插入网络电缆和 Wi-Fi 天线
如有需要，将以太网和 USB 连接线连接到设备上。拧入 Wi-Fi 天线。
完成修复
概览：安装好电源替换件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
将电源线连接到打印机和电源。打印机将初始化。
第 2 步：运行测试打印
插入任何缺失的耗材并运行测试打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
