树脂温度传感器测量树脂槽中树脂的温度。树脂温度传感器通过一对螺丝和一对垫片安装在 LPU 下方。若树脂温度传感器出现故障，打印机将无法正常打印。

请根据本指南更换 Form 4L 树脂盒底板。

预计所需时间：30 分钟

概览： 准备好 Form 4L 打印机和无尘的工作区，以便更换树脂温度传感器。

第 1 步：拆卸构建平台

首先拆卸构建平台，以免树脂滴落到 Light Processing Unit (LPU) 上。

第 2 步：拆卸树脂盒

拆卸树脂盒并关闭通气帽，以防止树脂从咬阀滴落到打印机中。

第 3 步：拆卸并存放树脂槽和混合器

打开混合器和树脂槽的锁扣。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

打开打印机门，用纸巾清理 LPU 周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。

第 6 步：拔掉打印机电源线

在继续进行维护之前，断开打印机的电源线。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

概览： 拧松外壳螺丝，拆卸 LPU。

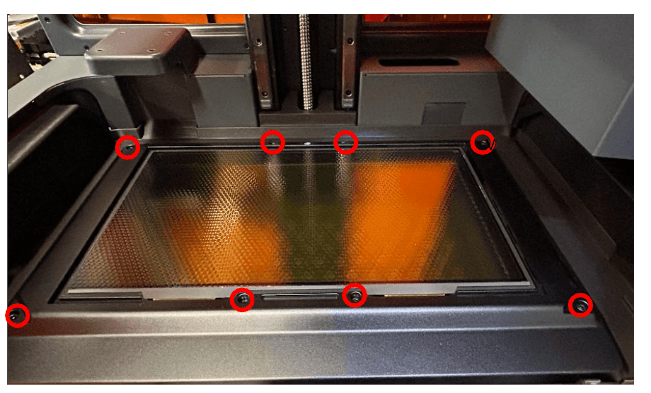

第 1 步：拧松 LPU 箱螺丝

打开打印机机罩。使用 3mm 六角扳手拧松 LPU 外壳上的八颗六角螺丝。

第 2 步：拔掉 HDMI 线缆

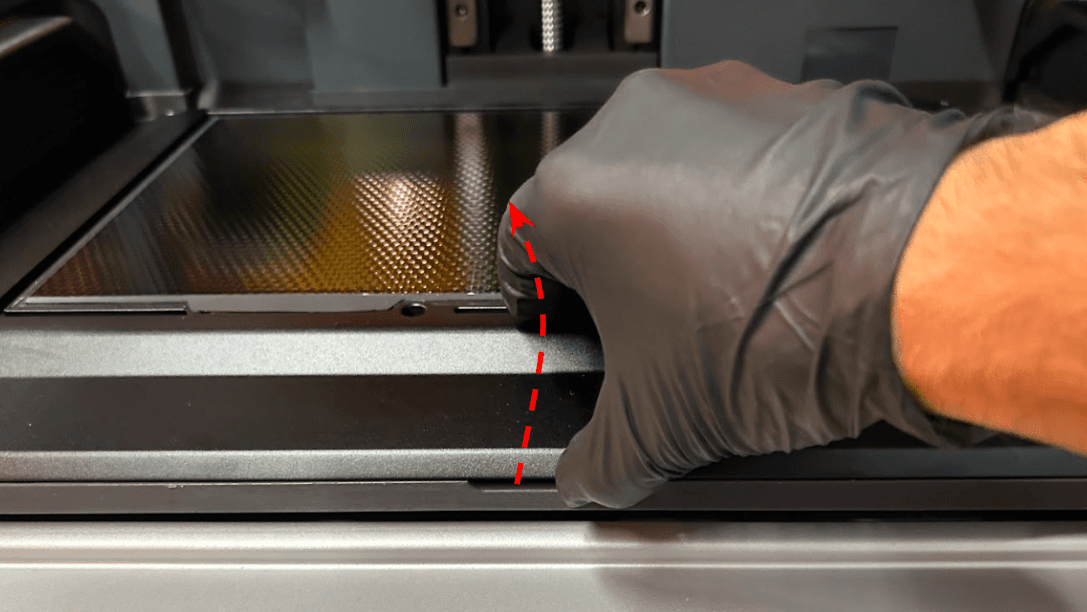

小心提起 LPU 并将其倾斜，使底部朝向您。找到 LPU 的 HDMI 电缆。挤压塑料固定夹，从 LPU 拔下 HDMI 电缆。

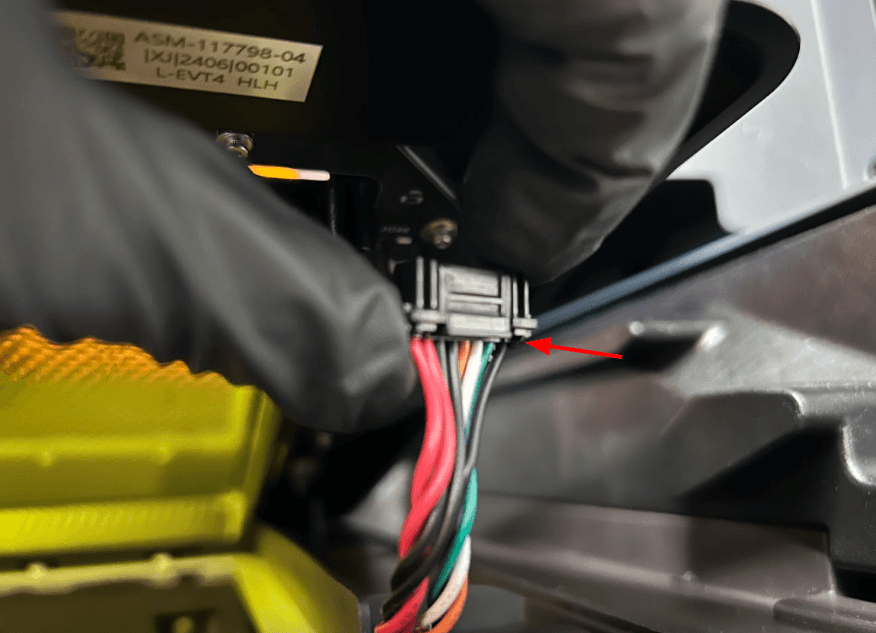

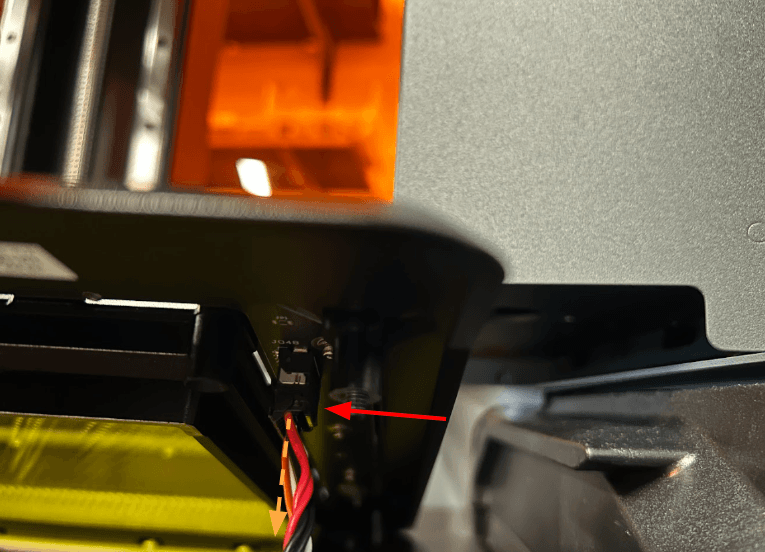

第 3 步：断开树脂槽加热器电缆

在打印机的两侧，加热器电缆夹子朝外。松开树脂槽加热器电缆，方法是挤压连接器上的插片，然后直接拉离 LPU。请勿拉扯电缆本身。

第 4 步：拆卸 LPU

从打印机上拆卸 LPU 并将其放在一旁。

概览： 拆卸 LPU 后，拆卸树脂温度传感器。

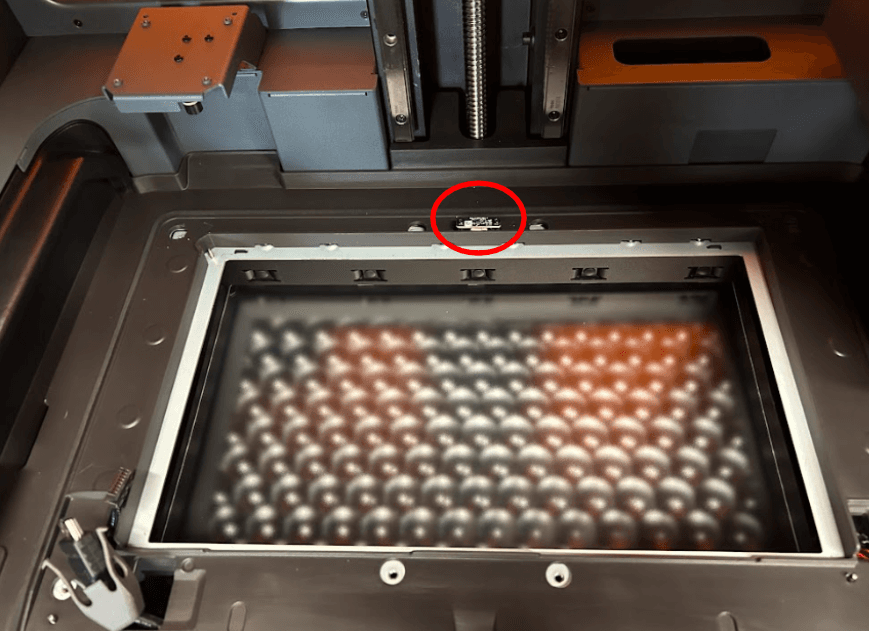

第 1 步：拧下安装螺丝

树脂温度传感器通过两颗螺丝和两个垫片安装在打印机上。拧下螺丝时，用钳子或镊子夹住垫片。使用 2mm 六角扳手取下螺丝。将螺丝和垫片放在一旁。

第 2 步：断开电缆连接

按下连接器上的塑料插片，松开树脂温度传感器电缆。拔下树脂温度传感器的电缆。请勿拉扯电线。

概览： 拆卸旧树脂温度传感器后，安装树脂温度传感器替换件。

第 1 步：连接电缆

将电缆插入树脂温度传感器上的连接器。塑料插片应卡入到位，以固定连接。

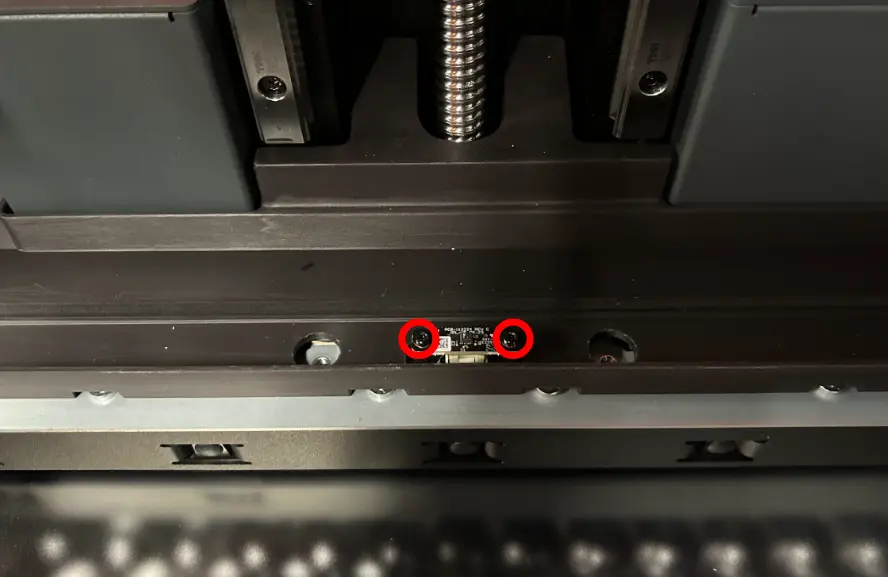

第 2 步：安装并固定树脂温度传感器

在树脂温度传感器替换件的每个螺孔中各拧入一颗安装螺丝。在每颗螺丝上各插入一个垫片。小心地将树脂温度传感器放下，将安装螺丝与打印机框架上的螺孔对齐。使用 2mm 的六角扳手将螺丝拧紧，直到紧固。

概览：更换树脂温度传感器后，重新连接并安装 LPU。

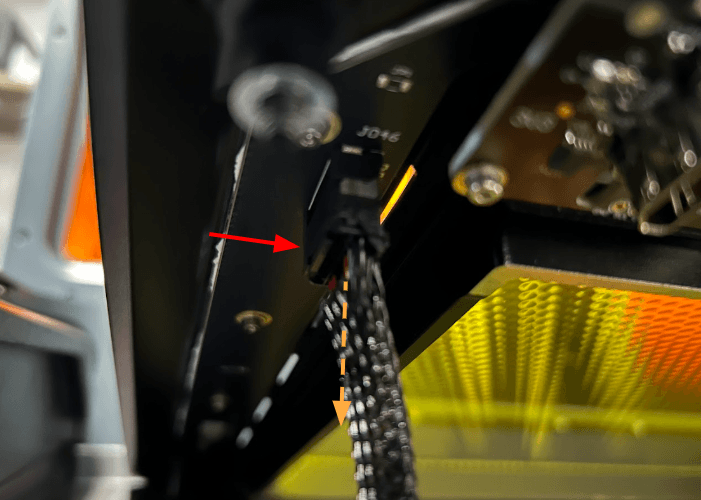

第 1 步：连接树脂槽加热器电缆

放置 LPU，使电缆连接器朝向打印机前面。将左右水箱加热器电缆插入 LPU 上的连接器。塑料插片应卡入到位，以固定电缆。

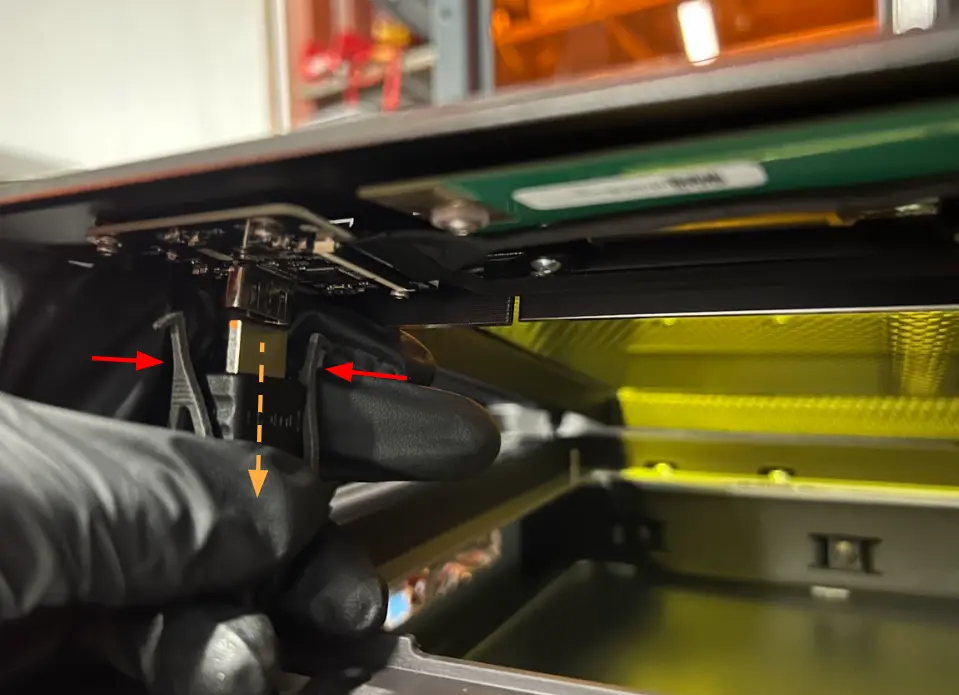

第 2 步：连接 HDMI 线

将 HDMI 电缆插入 LPU 端口。确保塑料固定夹上的两个插销卡入到位。

第 3 步：安装 LPU

确保光学共振腔和 LPU 上无灰尘和碎屑。将 LPU 放到光学共振腔上，对齐螺孔。

第 4 步：拧入外壳螺丝

使用 3mm 六角扳手部分拧紧 LPU 外壳上的八颗六角螺丝。

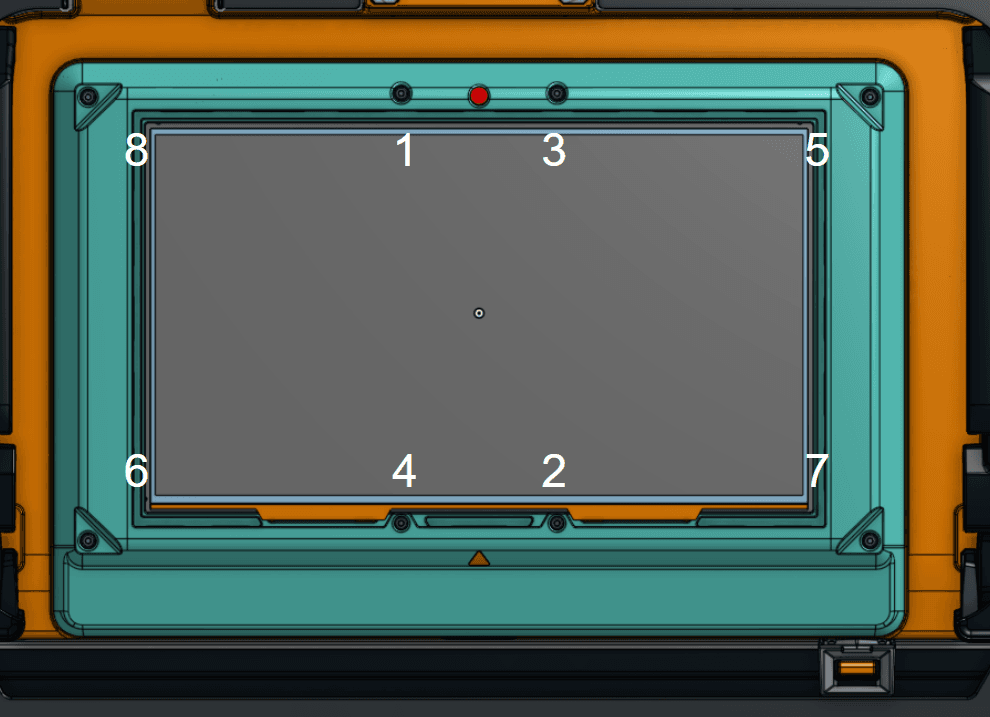

第 5 步：固定 LPU

松装所有螺丝后，按对角线方式拧紧螺丝，如上图所示。螺丝应牢固，但不能过紧。为避免过度拧紧，请握住六角扳手的短端。

概览：安装好树脂温度传感器替换件后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

关闭打印机机罩，将电源线连接到打印机和电源。打开打印机背面的开关。打印机开机并初始化。

第 2 步：对齐构建平台

在触摸屏上，点击 Settings（设置）> Tools（工具）> Align build platform（对齐构建平台）。请遵循屏幕上的说明进行操作。

第 3 步：运行测试打印

插入任何缺失的耗材，上传并开始打印。检查打印是否正常启动，部件是否打印成功。请联系 Formlabs Support 或您的 授权经销商，以共享该程序的结果。
