Form 4L 触摸屏是与打印机进行交互和控制的主要界面。触摸屏破损或故障会导致打印机无法正常使用。

请根据本指南更换 Form 4L 触摸屏组件。

预计所需时间：30 分钟

概览： 准备好 Form 4L 和无尘的工作区，以便更换触摸屏组件。

第 1 步：拆卸构建平台

首先取下构建平台，以免树脂滴落到光学表面上。

第 2 步：拆卸树脂盒

拆除树脂盒并关闭通气帽，以防止树脂从咬阀上滴入打印机。

第 3 步：拆卸并存放树脂槽和混合器

解锁混合器和树脂槽。取出树脂槽并盖上盖子。将树脂槽放置在干净、平整的表面上。

第 4 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 5 步：清洁打印机

打开打印机机罩，用纸巾清理 LPU 上及其周围积聚的树脂。如有必要，可使用异丙醇沾湿纸巾，彻底清除树脂。

第 6 步：拔掉打印机电源线

断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

概览： 拆卸侧面板，以便操作触摸屏组件。

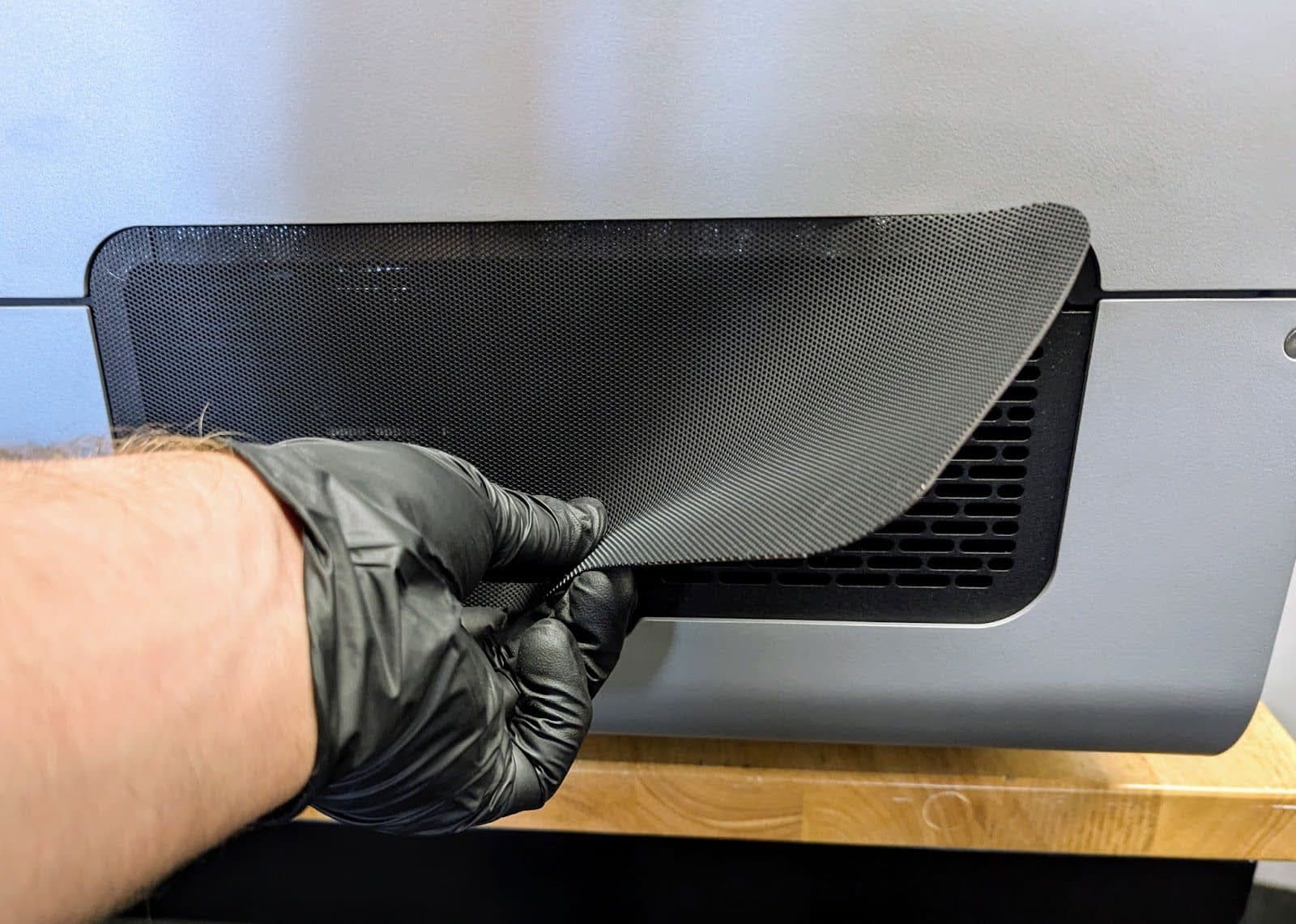

第 1 步：拆卸筛网

拆卸打印机右侧的筛网。将过滤器放在一边。

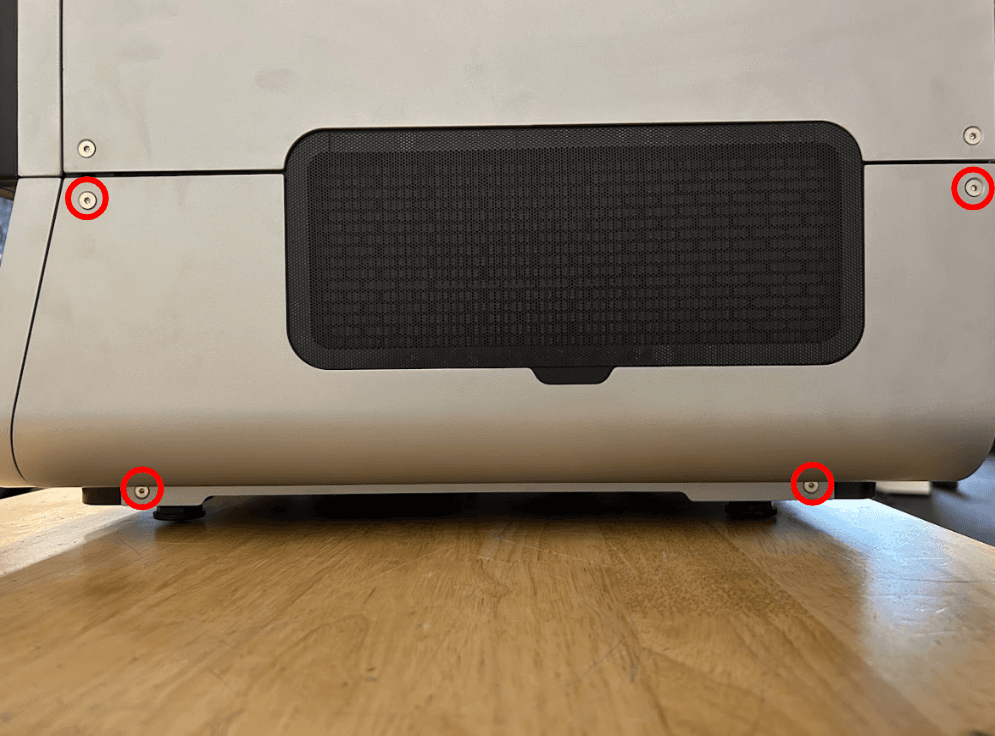

第 2 步：拧下右下面板螺丝

使用 2.5mm 六角扳手，拧下将下部右侧面板固定到打印机上的 4 颗螺丝。将右侧面板和螺丝放在一旁。

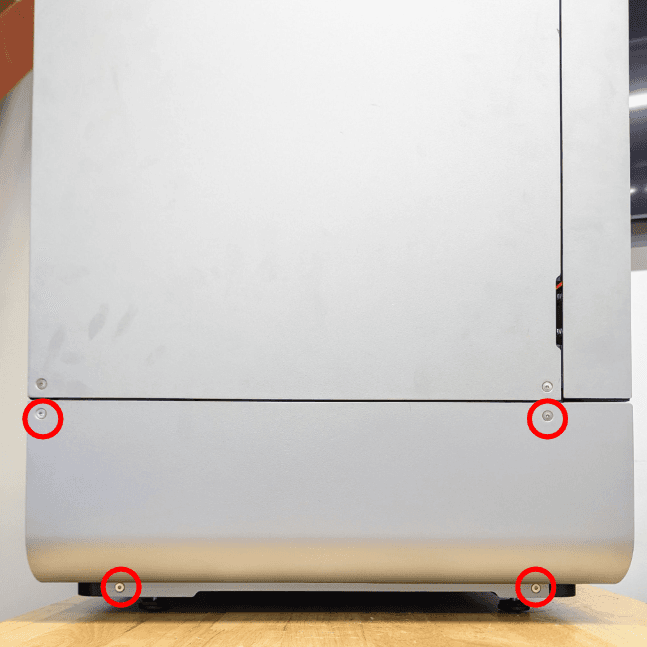

第 3 步：拧下左下面板螺丝

使用 2.5mm 六角扳手，拧下将左下面板固定在打印机上的 4 颗螺丝。将左侧面板和螺丝放在一旁。

概览： 拆卸前面板，以便操作触摸屏组件。

第 1 步：拧下左前面板固定螺丝

使用 2.5mm 六角扳手，拧下将前面板左侧固定在打印机上的 3 颗螺丝。将螺丝放在一旁。

第 2 步：拧下右前面板固定螺丝

• 使用 2.5mm 六角扳手，拧下将前面板上部固定在打印机上的沉头螺丝。
• 使用 3mm 六角扳手，拧下将前面板下部固定在打印机上的螺丝。

将螺丝放在一旁。

第 3 步：放置打印机

在另一名人员的协助下，将 Form 4L 放置在工作区的前缘附近，以便操作底部螺丝。

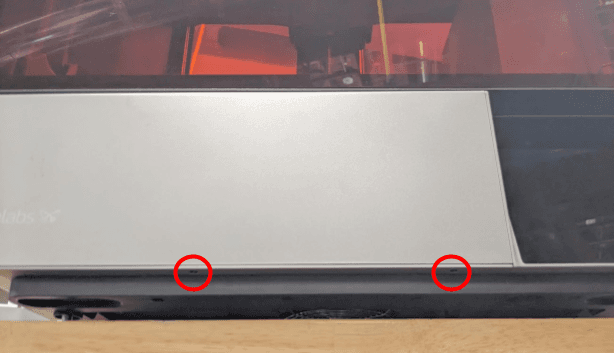

第 4 步：拧下底部前面板固定螺丝

使用 1.5mm 六角扳手，拧下将前面板固定在打印机底部的两颗螺丝。

第 5 步：重新放置打印机

在另一名人员的协助下，放置 Form 4L，使打印机前方至少有 150mm 的工作空间。

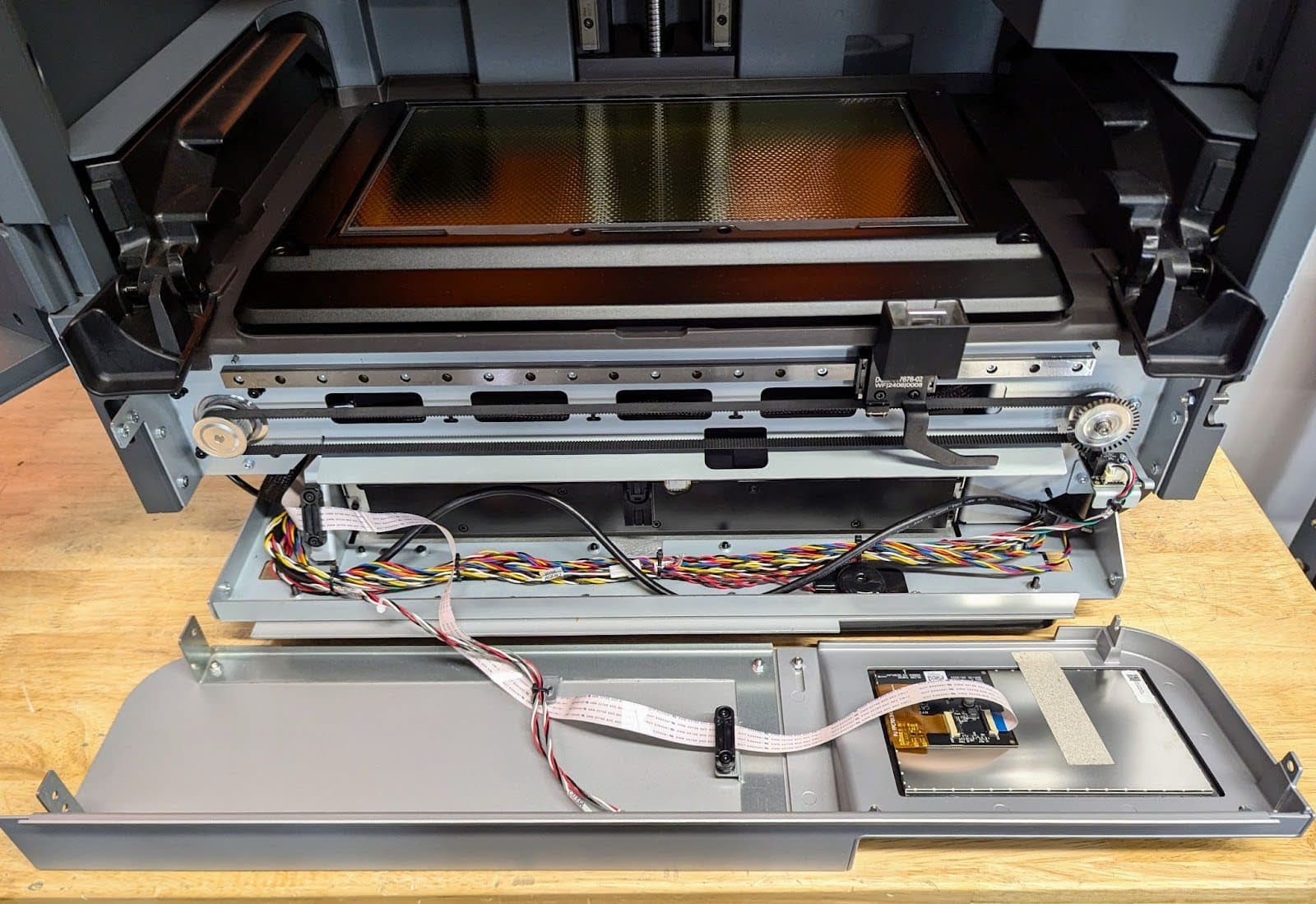

第 6 步：拆卸前面板

握住前面板的底角。小心地将前面板拉向自己。旋转前面板，直到可以看到其背面。在触摸屏带状电缆断开之前，请勿拉离打印机。将前面板的玻璃面朝下放在干净、平整的表面上。

第 7 步：断开触摸屏带状电缆

触摸屏带状电缆将触摸屏组件连接到主板。主板位于打印机的左侧。

• 将连接器上的黑色塑料插片旋转至远离主板的方向，以解锁触摸屏带状电缆。
• 将连接器上的黑色塑料插片旋转至远离触摸屏组件的方向，以解锁触摸屏带状电缆的另一端。

正确松开黑色插片后，电缆会在很小的力作用下从连接器中滑出。

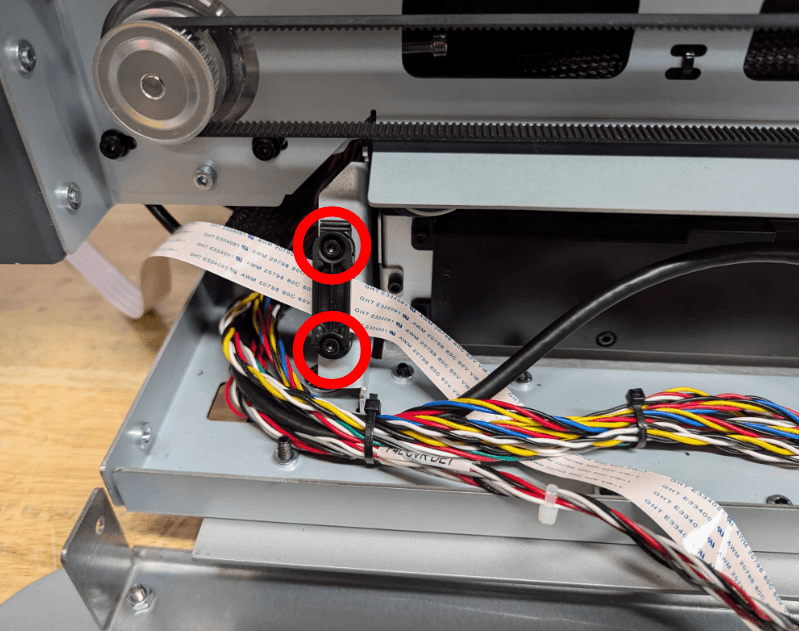

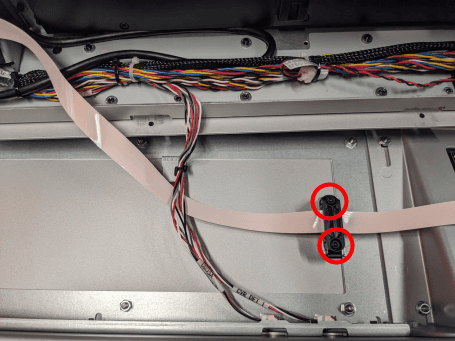

第 8 步：松开带状电缆夹

使用 2.5mm 六角扳手，拧松将带状电缆夹固定在前面板上的四颗螺丝。请勿完全拧下螺丝。正确松开带状电缆夹后，将触摸屏带状电缆从夹子中滑出，放在一旁以便与电子废弃物一同处置。

第 9 步：拧下触摸屏组件螺母

使用 7mm 螺母扳手，拧下将触摸屏组件固定在前面板上的 5 颗螺母。将螺母放在一旁。

第 10 步：拆卸触摸屏组件

从前面板上抬起触摸屏组件，放在一旁以便与电子废弃物一同处置。

概览：安装触摸屏组件替换件。

第 1 步：放置触摸屏组件替换件以便安装

将触摸屏组件替换件放置在前面板上。触摸屏组件只能以正确的方向安装到前面板上。确保前面板螺栓与触摸屏组件上的螺孔对齐。

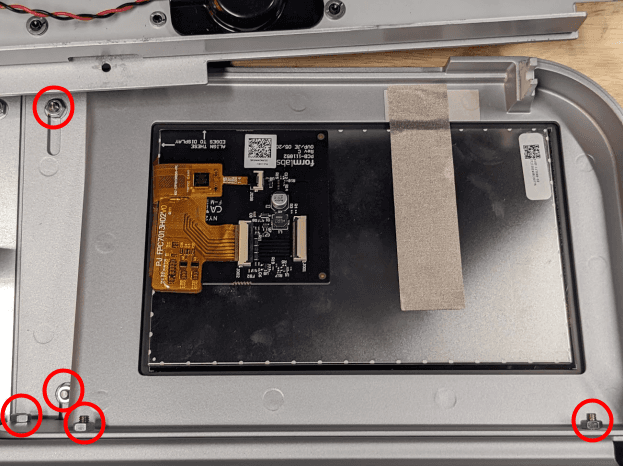

第 2 步：固定触摸屏组件替换件

在前面板的五个螺栓上各放置一个螺母。使用 7mm 螺母扳手拧紧将触摸屏组件固定在前面板上的五颗螺母。

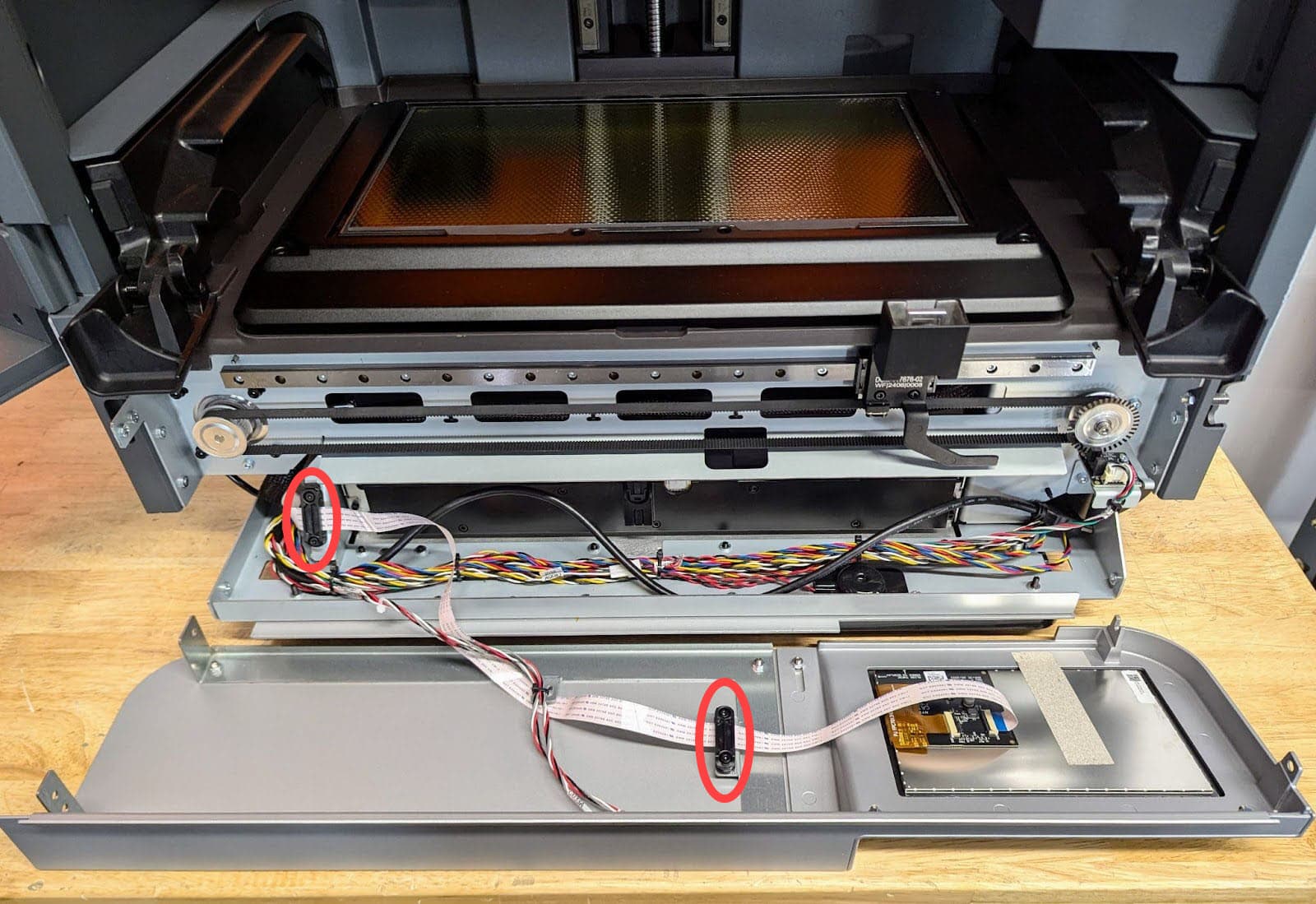

第 3 步：布置触摸屏带状电缆替换件

将带状电缆替换件穿过夹子，并放置在打印机左侧的其他电缆后面。请勿拉扯或弯曲电缆。请勿拧紧带状电缆夹螺丝。

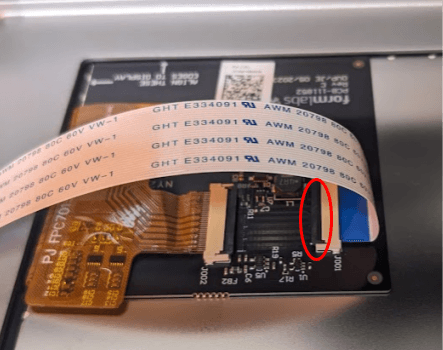

第 4 步：将触摸屏带状电缆连接到触摸屏组件上

将带状电缆滑入触摸屏组件替换件上的连接器。确保电缆均匀插入。蓝色标记应朝上。

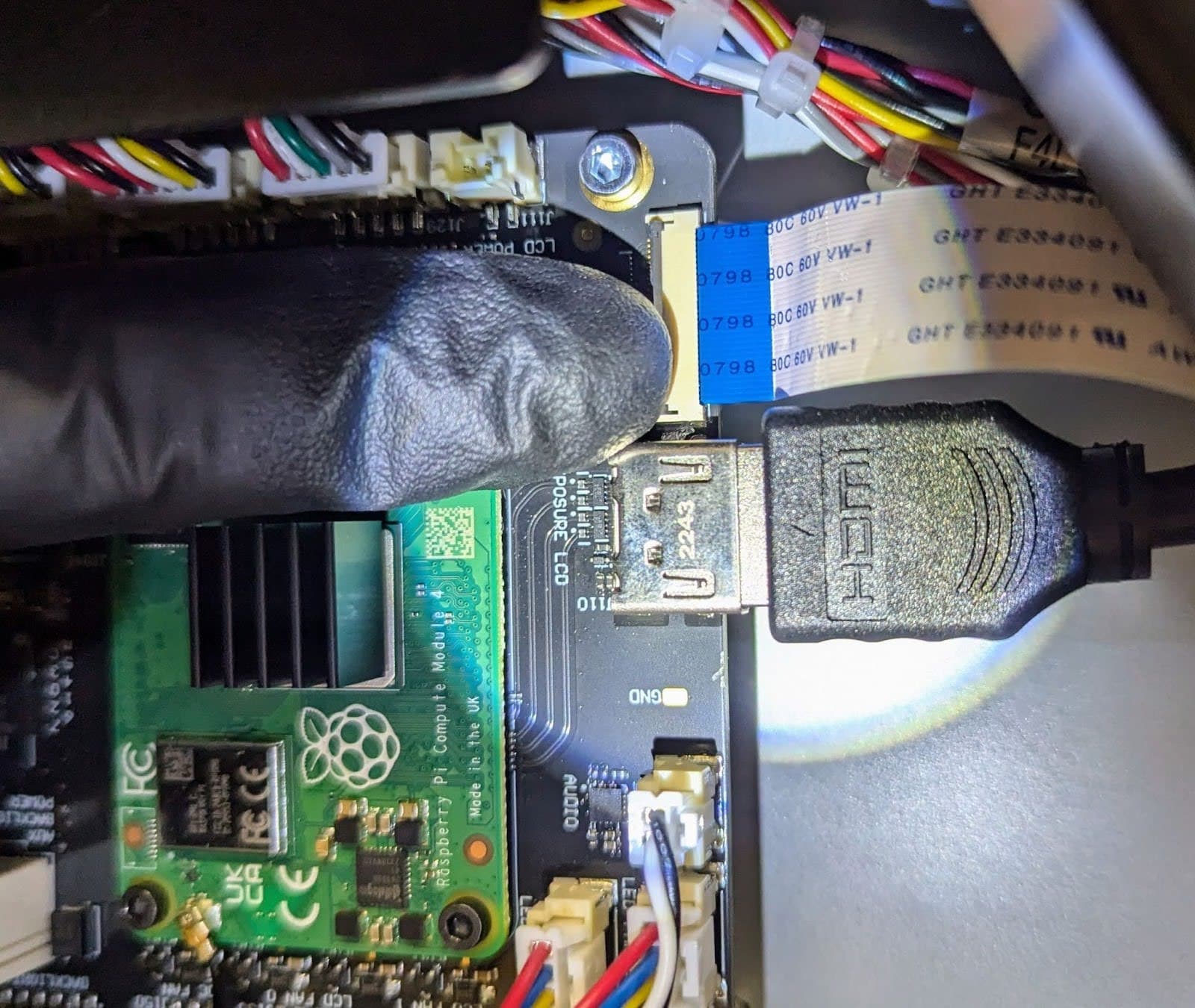

第 5 步：将触摸屏带状电缆连接到主板

将带状电缆的另一端滑入主板上的连接器。确保电缆均匀插入。蓝色标记应朝上。

第 6 步：固定带状电缆

翻转连接器上的黑色插片，将电缆固定在触摸屏组件和主板上。安装时注意切勿拉扯电缆。

第 7 步：固定带状电缆夹

使用 2.5mm 六角扳手拧紧夹子。确保触摸屏带状电缆两侧有松弛。请勿过度拧紧。

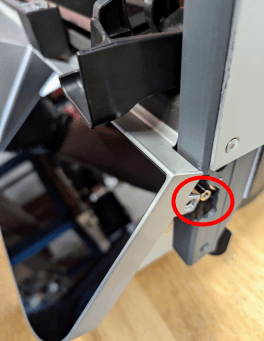

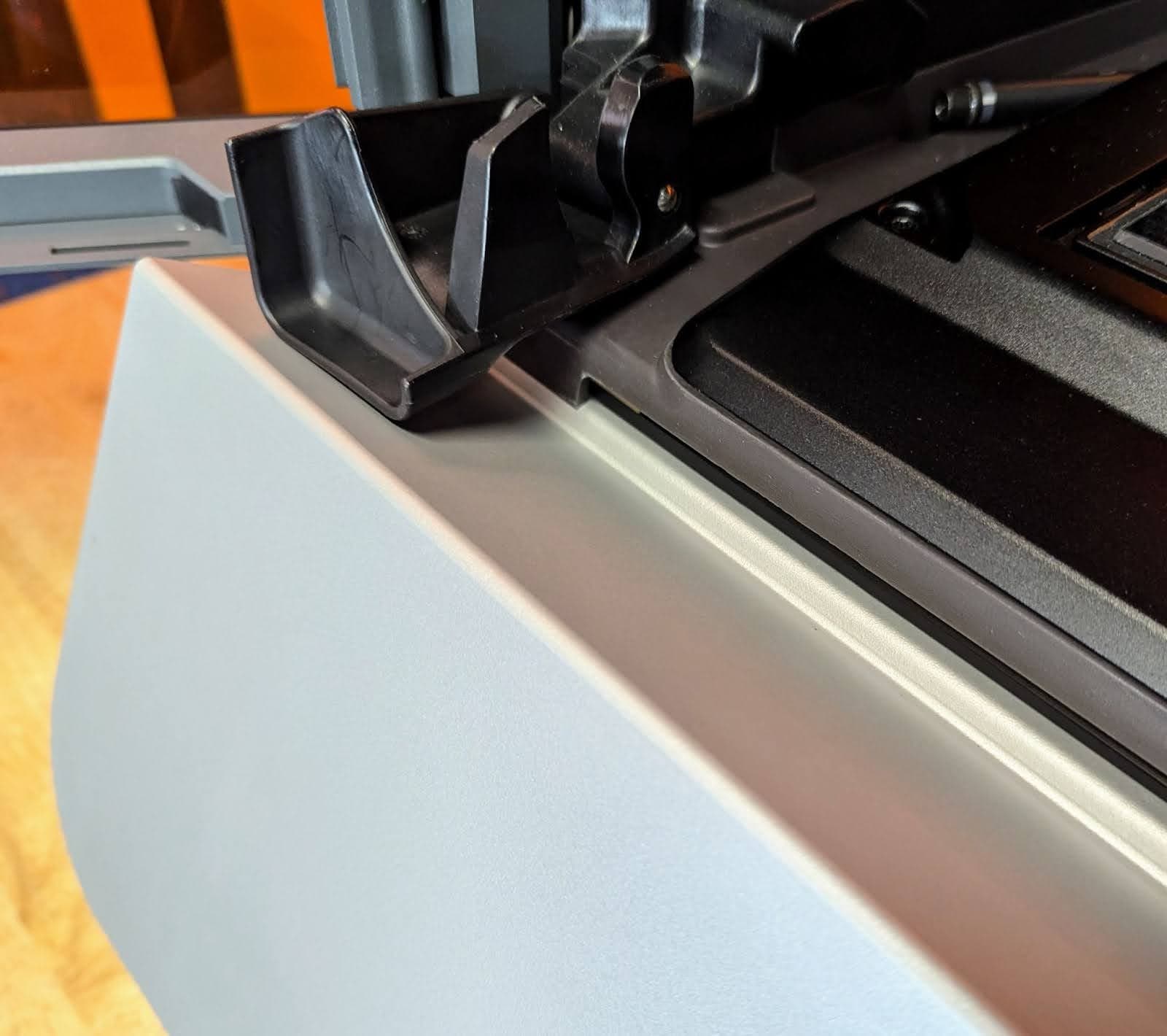

第 8 步：放置前面板以便安装

将前面板与打印机成一定角度放置。确保金属插片位于打印机框架外侧，并与打印机上的螺孔对齐。注意请勿挤压或折叠新触摸屏带状电缆。

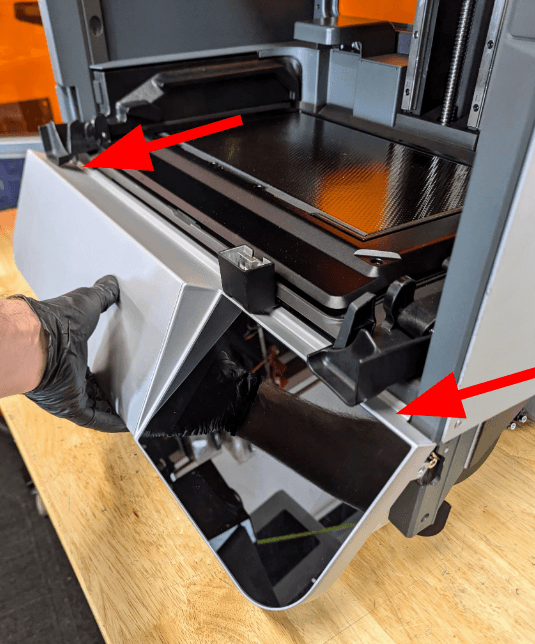

第 9 步：安装前面板

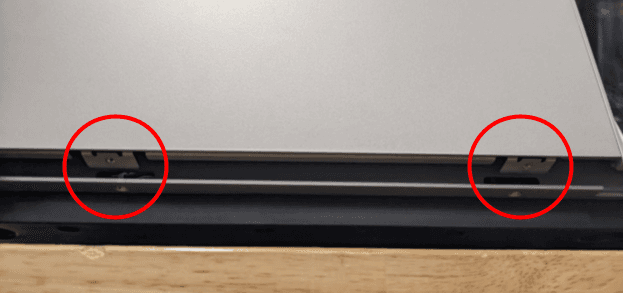

将前面板安装到打印机框架上。确保前面板底部的两个插片滑入打印机框架中的相应插槽。

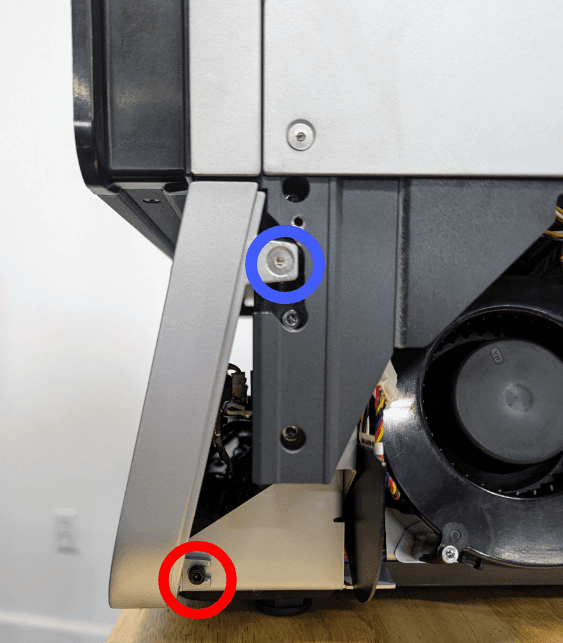

第 10 步：固定右前面板固定螺丝

• 将 2.5mm 沉头螺丝拧入打印机框架的上部螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
• 将 3mm 螺丝拧入打印机框架的下部螺孔。使用 3mm 六角扳手将螺丝拧紧，直至完全紧固。

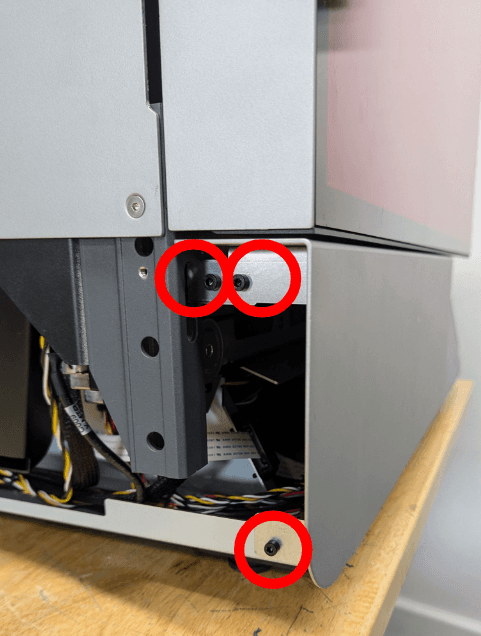

第 11 步：固定左前面板固定螺丝

在打印机框架的三个螺孔中各拧入一颗螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。

第 12 步：放置打印机

在另一名人员的协助下，将 Form 4L 放置在工作区的前缘附近，以便操作底部螺丝。

第 13 步：固定底部前面板固定螺丝

使用 1.5mm 六角扳手，将底部前面板固定螺丝固定在打印机上。拧紧螺丝，直至完全紧固。

概览： 完成其他任何维护程序后，重新安装并固定侧面板。

第 1 步：将左侧面板与打印机对齐

抬起左侧面板，使其与打印机左侧对齐。

第 2 步：固定左侧面板

将四颗 2.5mm 螺丝拧入打印机左侧的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

第 3 步：将右侧面板与打印机对齐

抬起右侧面板，将其与打印机右侧对齐。

第 4 步：固定右侧面板

将四颗 2.5mm 螺丝拧入打印机右侧的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

第 5 步：重新安装筛网

对筛网进行真空清理，直到无碎屑。如果无法清洁筛网，请将其更换。将筛网重新装到打印机上，确保其与进气口对齐。

概览：更换触摸屏组件后，接通打印机电源并进行最终检查。

第 1 步：接通打印机电源

将电源线连接到打印机和电源。打印机将初始化。

第 2 步：测试触摸屏

如果修复成功，触摸屏应对触摸输入做出响应。测试各种输入，如查看打印机设置或通过打印队列查看过往打印任务。请联系 Formlabs Support 或您的 授权经销商，以共享该程序的结果。
