所需物品：
Formlabs：
- 转盘马达和联轴器替换件
- 120V：RP-CU2L-MTR-120-01
- 230V：RP-CU2L-MTR-230-01
- 2.5mm 六角扳手（包含在 Form 4 或 Form 4L 工具箱中）
第三方：
- 3mm 六角扳手
- 丁腈手套
- 防静电接地带
白皮书
更换 Form Cure L V2 转盘马达和联轴器
更换 Form Cure L V2 转盘马达和联轴器
Form Cure L V2 配备转盘马达，可旋转玻璃转盘，确保部件的所有表面均匀暴露，以充分固化。转盘马达或联轴器出现故障或失灵会导致转盘无法旋转或运行不一致，从而导致部件固化不均匀。
请根据本指南更换 Form Cure L V2 的转盘马达和联轴器。
预计所需时间： 40 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form Cure L V2 和工作区，以便更换转盘马达和联轴器。
第 1 步：准备工作区
清理机器周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：拔掉机器插头
使用设备背面的电源开关关闭机器。请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果刚刚使用过机器，则后固化室仍会有余热。请至少等待十分钟，让后固化室冷却。
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器外壳。在尚未安装外壳的情况下，切勿重新接通机器电源。
第 3 步：拆卸玻璃转盘
打开固化室门。 轻轻地将玻璃转盘从转盘耦合器上抬起，放在一旁。

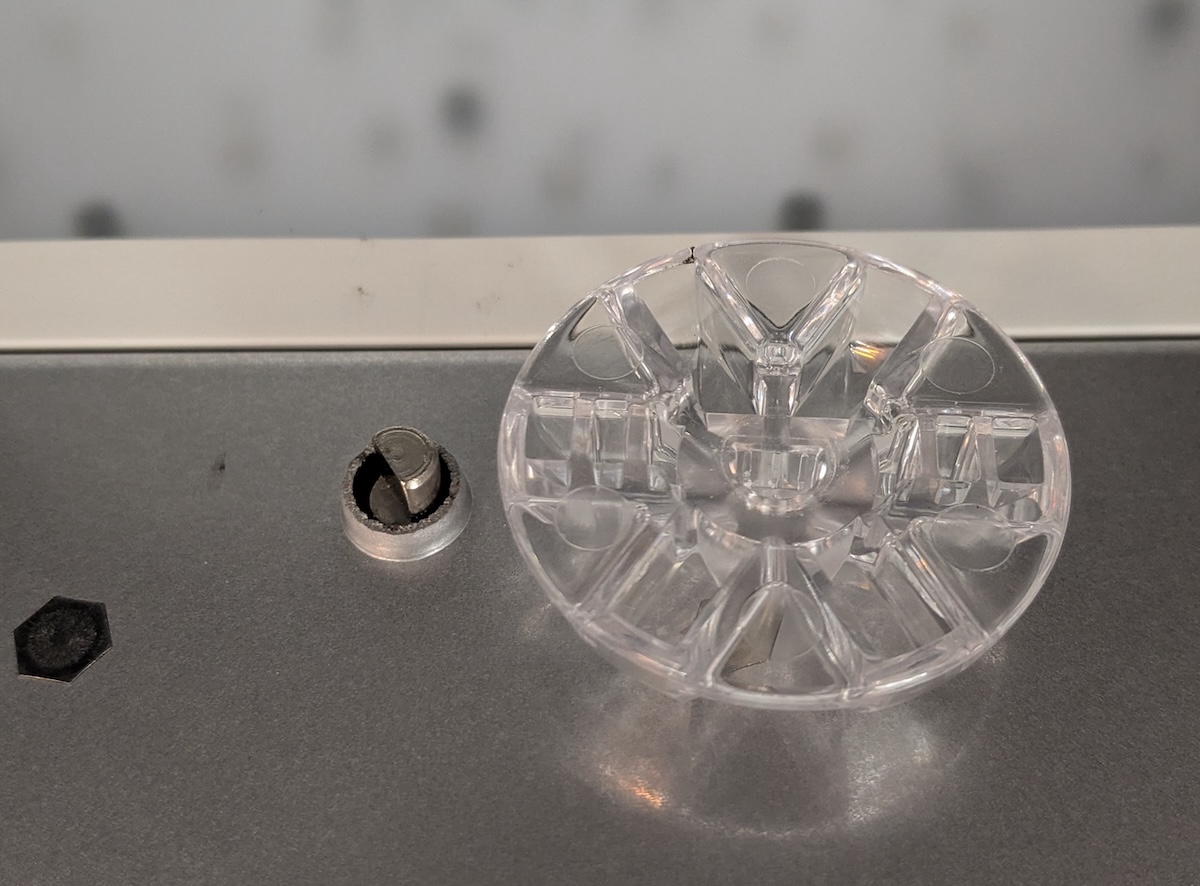

第 4 步：拆卸转盘耦合器
将转盘联轴器从马达轴上拉起。将联轴器放在一旁以备处置。关闭固化室门。
拆卸外壳
概览： 拆卸后部、侧面和底部外壳，以便操作转盘马达。
第 1 步：拆卸后部外壳
旋转机器，以便操作其后部外壳。使用 2.5mm 六角扳手，拧松并取下将后部外壳固定在机器框架上的 14 颗螺丝。将螺丝和外壳放在一旁。
第 2 步：拆卸侧面外壳
将两个侧面外壳滑向机器后部。如果难以拆卸，请使用带有毛巾的虎钳，以免刮伤面板涂层。
第 3 步：拧下固定底部外壳的螺丝
使用 2.5mm 六角扳手，拧松并取下底部外壳上边缘的六颗螺丝。将螺丝放在一旁。
第 4 步：拆卸底脚
小心地旋转 Form Cure L V2，以便操作机器底部。 使用 2.5mm 六角扳手，拧松并取下将橡胶脚固定在机器底部的 12 颗螺丝。将螺丝和四个支脚放在一旁。
第 5 步：拧下固定底部外壳的螺丝
使用 2.5mm 六角扳手，拧下将底部外壳固定在机器上的其余 8 颗螺丝。将螺丝放在一旁。
第 6 步：拆卸底部外壳
将底部外壳从机器上抬起，放在一旁。
拆卸转盘马达
概览： 断开并拆卸原有转盘马达。
第 1 步：拧下马达安装螺丝
找到位于机器底部中间的马达。 使用 3mm 六角扳手，拧下将马达固定在机器上的两颗螺丝。将螺丝放在一旁以待处理。
第 2 步：断开马达电缆
沿马达的电线找到电缆连接器。挤压锁扣，将连接器拉开。请勿拉动电线本身。 如果电线或连接器卡在绝缘层之间，请先小心地将绝缘泡沫移开。
安装转盘马达替换件
概览： 安装、固定并连接新的转盘马达。
第 1 步：安装并固定转盘马达
将马达轴插入 Form Cure L V2 底部的孔中。将马达上的两个螺孔与机器上的相应孔对齐。在两个螺孔中各拧入一颗马达安装螺丝，然后使用 3mm 六角扳手将其拧紧，直至完全紧固。
第 2 步：连接马达电缆
重新连接马达电缆。只有在正确的方向下，电缆才能插入其连接器。电缆完全连接后，锁定插片会卡入到位。
重新安装外壳
概览： 更换转盘马达后，重新安装 后部、侧部和底部外壳
第 1 步：安装并部分固定底部外壳
将底部外壳放在 Form Cure L V2 上。将外壳边缘的六个螺孔与隔热板上的相应孔对齐。在六个螺孔中各拧入一颗安装螺丝，然后使用 2.5mm 六角扳手将其拧紧，直至完全紧固。
第 2 步：重新安装侧面外壳
将两侧面板滑回到位，位于顶部面板和底部面板之间。
第 3 步：安装并固定后部外壳
将后部外壳重新安装到机器上。在后部外壳的 14 个螺孔中各拧入一颗后部外壳固定螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：完全固定底部外壳
检查已安装面板是否彼此齐平。在图中标记的八个螺孔中各拧入一颗底部外壳安装螺丝。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：安装并固定支脚
将四个支脚放在底部外壳上，将每个支脚上的三个螺孔与外壳上的相应孔对齐。在 12 个螺孔中各拧入一颗安装螺丝，然后使用 2.5mm 六角扳手将其拧紧，直至完全紧固。
完成修复
概览： 安装好新的转盘马达后，接通机器电源并进行最终检查。
第 1 步：安装转盘支架
小心地将机器旋转至直立位置。打开固化室门，将新的转盘支架按压到马达轴上。轴为 D 形截面，因此支架应以一个方向紧密地安装在轴上。关闭固化室门。
第 2 步：接通机器电源
将电源线连接到机器和电源上。打开机器背面的开关。
第 3 步：测试修复效果
启动后固化周期，并在机器达到目标温度后检查转盘是否正常旋转。
