所需物品：
Formlabs：
- 显示屏组件替换件
- 带状电缆替换件
第三方：
- 2.5mm 六角扳手
- 1.5mm 六角扳手
- 5.5mm 扳手
- 丁腈手套
白皮书
更换 Form Cure L V1 显示屏组件
更换 Form Cure L V1 显示屏组件
Form Cure L 前部外壳装有触摸屏。触摸屏是与 Form Cure L 进行交互及控制机器的主要工具，如果触摸屏损坏或发生故障，则无法正常使用机器。
请根据本指南拆卸和更换 Form Cure L V1 显示屏组件。
预计所需时间：20 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Form Cure L 和无尘的工作区，以便更换显示屏组件。
第 1 步：拔掉网络电缆
断开以太网电缆和 USB 连接线与设备的连接。
第 2 步：拔掉机器电源线
断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。如果近期使用过机器，加热器模块仍会有余热。至少等待两个小时，让加热器冷却。
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
拆卸顶部外壳
概览： 拆卸机器的顶部外壳。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下右侧顶部外壳螺丝
使用 2.5mm 六角扳手拧下顶部外壳右侧的两颗螺丝。将螺丝放在一旁。
第 2 步：拧下左侧顶部外壳螺丝
使用 2.5mm 六角扳手拧下顶部外壳左侧的四颗螺丝。将螺丝放在一旁。
第 3 步：拆卸顶部外壳
将外壳推向 Form Cure L 的背面，以解锁外壳，然后向上抬起外壳，将其完全取下。将机罩放在一旁。
拆除显示器组件
概览：断开显示屏组件与带状电缆的连接，拆卸显示屏组件。
注意：
Form Cure L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下带状电缆固定夹
使用 1.5mm 六角扳手，拧下将带状电缆固定夹固定在显示器组件上的两颗螺丝。将螺丝和固定夹放在一旁。
第 2 步：拆卸带状电缆
显示器带状电缆通过锁销固定在连接器中。拉出锁销使其脱离显示器组件，以断开显示器带状电缆。当锁销与显示器组件垂直时，锁销解锁。若锁销处于垂直位置，就会解锁，从而可以断开带状电缆。请注意带状电缆的初始方向。
第 3 步：拧下显示屏组件六角螺母
使用 5.5mm 六角扳手，卸下将显示器组件固定在 Form Cure L 上的四颗六角螺母，将其放在一旁。
第 4 步：拆卸显示屏组件
拧下六角螺母后，轻轻将显示器组件从 Form Cure L 中拉出，将其放在一旁。
更换带状电缆（可选）
概览：如果Formlabs Support发出指示或带状电缆损坏，请更换带状电缆。
第 1 步：从主板上拧下带状电缆固定夹
使用 1.5mm 六角扳手拧开并取下将带状电缆固定夹固定在 Form Cure L 主板上的两颗 1.5mm 螺丝。将螺丝和固定夹放在一旁。
第 2 步：从主板上拆卸带状电缆
显示器带状电缆通过锁销固定在连接器中。拉出锁销使其脱离显示器组件，以断开显示器带状电缆。当锁销与显示器组件垂直时，锁销解锁。若锁销处于垂直位置，就会解锁，从而可以断开带状电缆。请注意带状电缆的初始方向。将带状电缆放在一旁。
第 3 步：将带状电缆替换件连接到主板上
将显示屏带状电缆插回主板上的连接器中，带状电缆上的裸露触点方向与之前的位置相同。确保带状电缆未扭曲或折叠。将锁销转向显示器组件的方向，以将显示器带状电缆锁定就位。当锁销与主板平行时，锁销锁定。
第 4 步：安装带状电缆固定夹
将显示器带状电缆固定夹与主板上的安装点对齐，确保带状电缆平放在主板上。在固定夹的两个螺孔中各插入一颗 1.5mm 六角螺丝。使用 1.5mm 六角扳手，拧紧将带状电缆固定夹固定在机框上的螺丝，拧紧两颗螺丝，直至完全紧固。
安装新的显示器组件

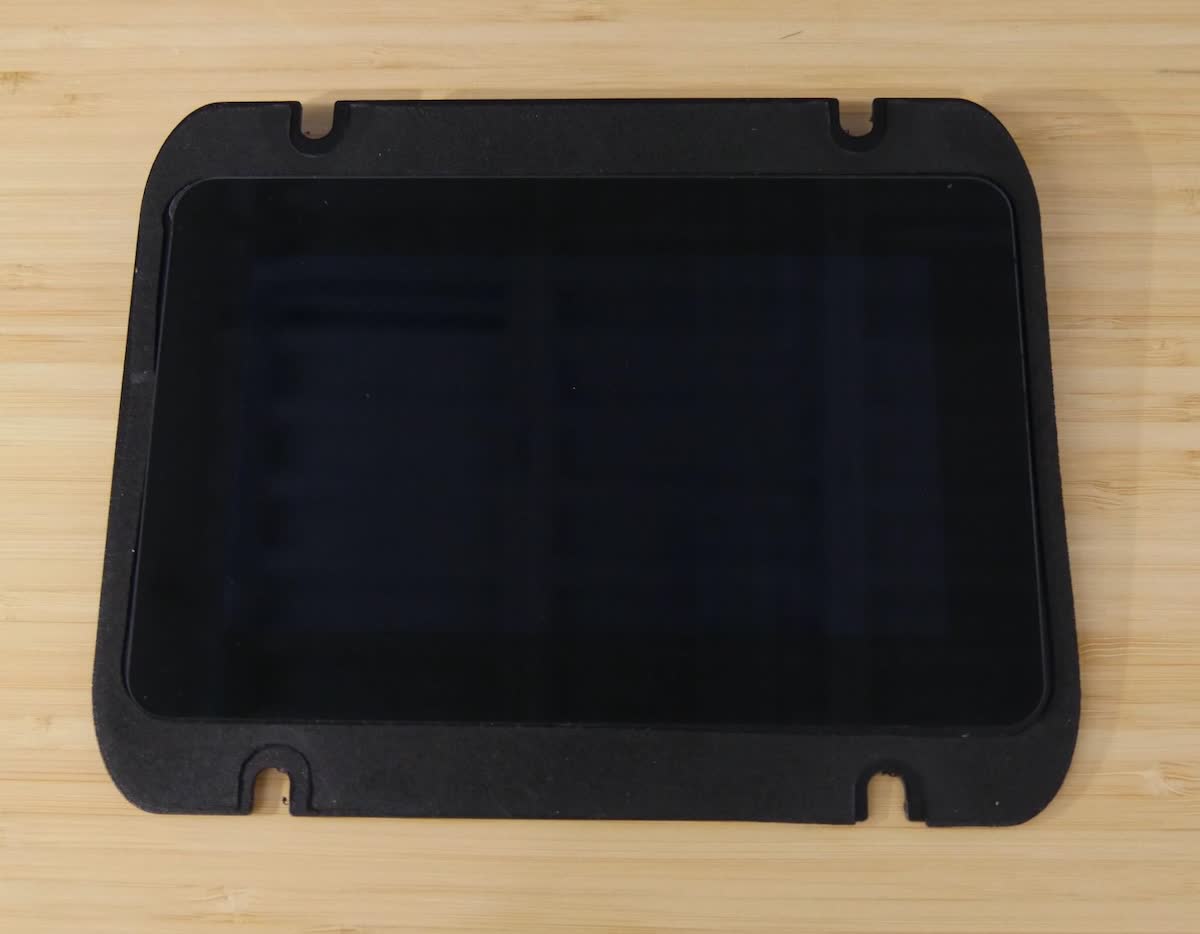

概览：将新的显示屏组件连接到带状电缆上，以安装新的显示屏组件。
第 1 步：插入显示屏组件
将新的显示屏组件插入 Form Cure L 中，对齐显示屏组件上的槽口与 Form Cure L 腔体内的四颗螺丝。
第 2 步：固定显示器组件
在每个螺柱上拧入一颗 5.5mm 螺母。使用 5.5mm 扳手拧紧螺母，直至完全紧固。
第 3 步：将带状电缆连接到显示器组件上
将显示器带状电缆插入新显示器组件上的连接器，带状电缆上外露触点的方向应与在旧显示器组件中相同。确保带状电缆未扭曲或折叠。
将锁销转向显示器组件的方向，以将显示器带状电缆锁定就位。当锁销与显示器组件平行时，锁销锁定。
第 4 步：安装带状电缆固定夹
将显示器带状电缆固定夹与显示器组件上的安装点对齐，确保带状电缆平放在显示器组件上。在固定夹的两个螺孔中各插入一颗 1.5mm 六角螺丝。使用 1.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装顶部外壳
概览：安装好显示屏组件替换件后，重新安装顶部外壳。
第 1 步：重新安装顶部外壳
将顶部外壳向下放置到 Form Cure L。确保外壳和机框之间未夹有任何电线。将顶部外壳滑向机器前部，将其挂住到位。
注意将机身右侧的两个螺孔和机身左侧的四个螺孔与机身框架中相应的螺孔对齐。
第 2 步：固定右侧顶部外壳螺丝
使用 2.5mm 六角扳手重新安装顶部外壳右侧的两颗螺丝。拧紧直至紧固。
第 3 步：固定左侧顶部外壳螺丝
使用 2.5mm 六角扳手重新安装顶部外壳左侧的四颗螺丝。拧紧直至固定到位。
完成修复
概览：更换显示器组件后，接通机器电源并进行最终检查。
第 1 步：插入网络电缆
将以太网和 USB 电缆连接到设备上。
第 2 步：接通机器电源
将电源线连接到 Form Cure L 和电源上。将设备背面的断路器开关拨到 ON（开） 位置，打开机器。
第 3 步：测试修复效果
在机器通电时进行监控，并检查显示屏功能是否正常。测试各种输入，如更改设置或启动后固化周期。请联系 Formlabs Support 或您的 授权经销商，以共享该程序的结果。
