更换 Form Wash（第一代）叶轮

Form Wash 配备有叶轮，用于搅拌清洗桶中的溶剂，以协助清洗打印部件。Form Wash 叶轮的任何损坏都可能导致设备发出巨大的咔哒声或无法正常运行。

请遵照本指南更换 Form Wash 叶轮。

所需物品：

Formlabs：

第三方：

预计所需时间：10－15 分钟

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

IPA 属于易燃物，IPA 属于易燃化学品。请始终盖好容器盖子，防止儿童接触。

准备工作区

概览： 准备好 Form Wash 和无尘的工作区，以便更换叶轮。

第 1 步：取下清洗桶和内盖

旋转 Form Wash 旋钮，在显示屏上选择 Open（打开）。按动旋钮进行确认。随后，Form Wash 会将支架和清洗篮从清洗桶中升起，并打开内盖和外盖。

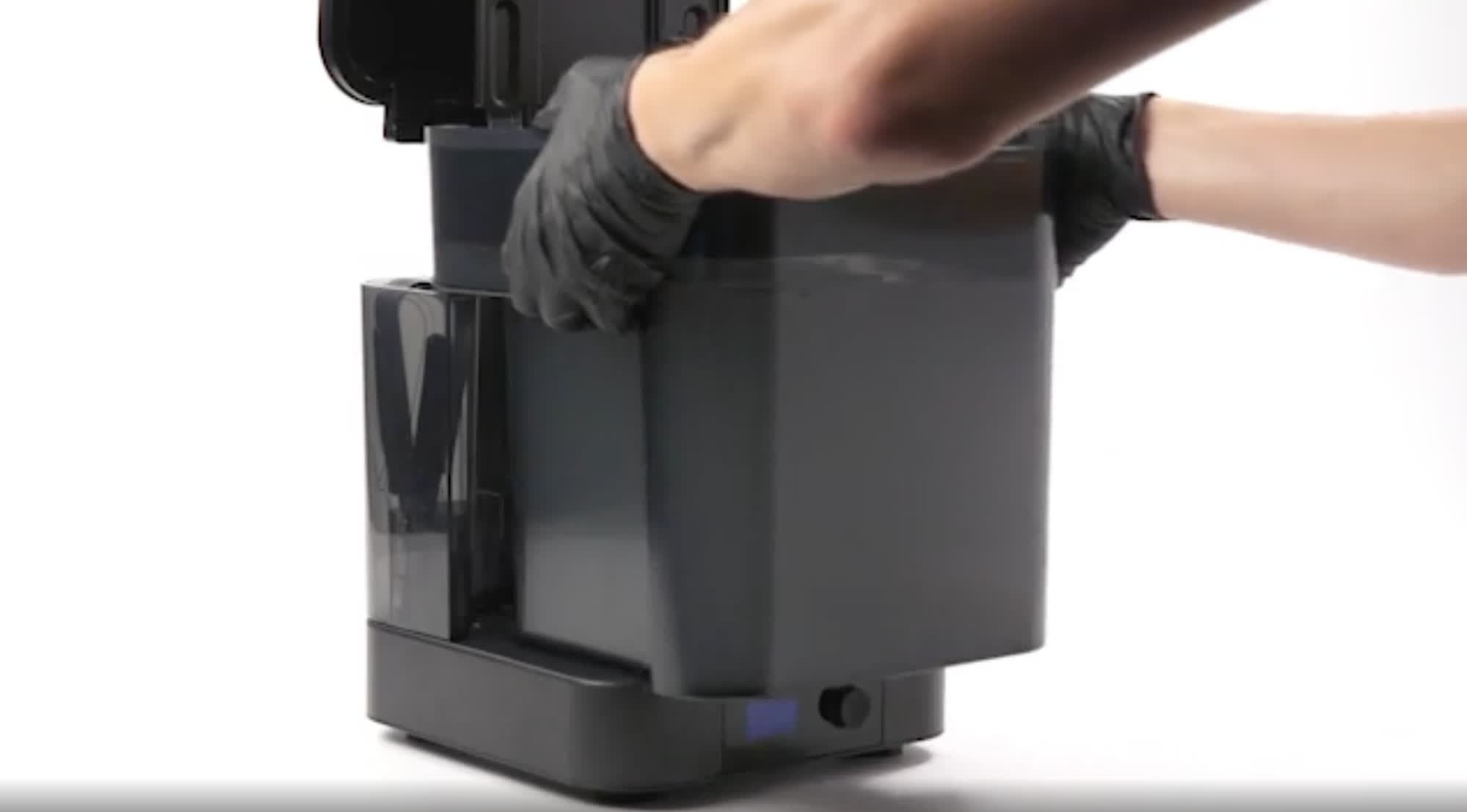

向前并向上提起清洗桶，将其从底座上取下。将清洗桶置于干净平整的表面上。

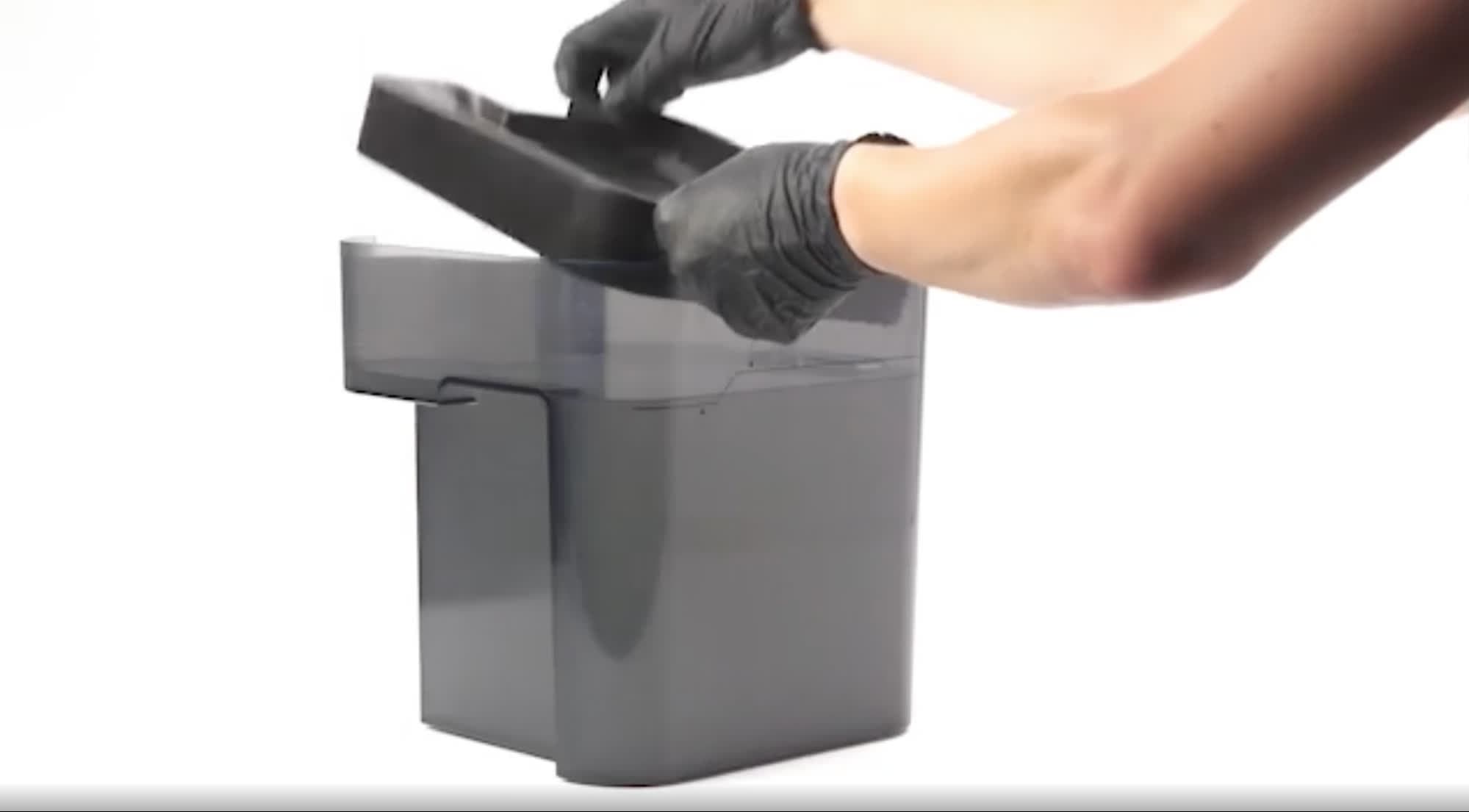

提起内盖将其取下，并将其放置在一旁。

第 2 步：组装虹吸泵

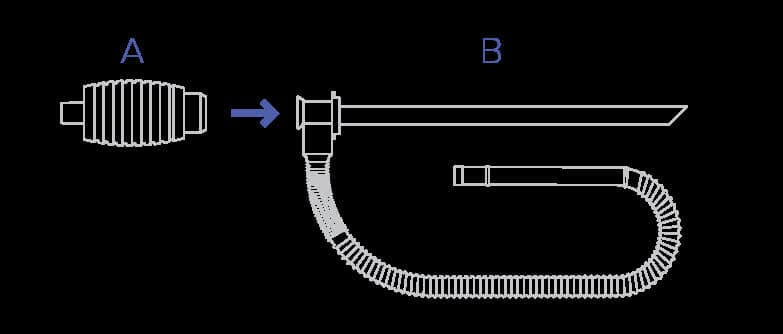

Form Wash 配有虹吸泵，用于将溶剂转移到清洗桶或从清洗桶中转移至其他容器。组装虹吸泵时，请将手柄 (A) 拧入虹吸泵的硬管 (B) 中。

第 3 步：将废溶剂转移到空容器中

危险：

请务必参阅 IPA 供应商提供的安全数据表 (SDS)，并将其作为主要信息来源。IPA 属于易燃化学品，在使用和储存时应远离火源。将少量 IPA 储存在适当标记和密封的容器中。

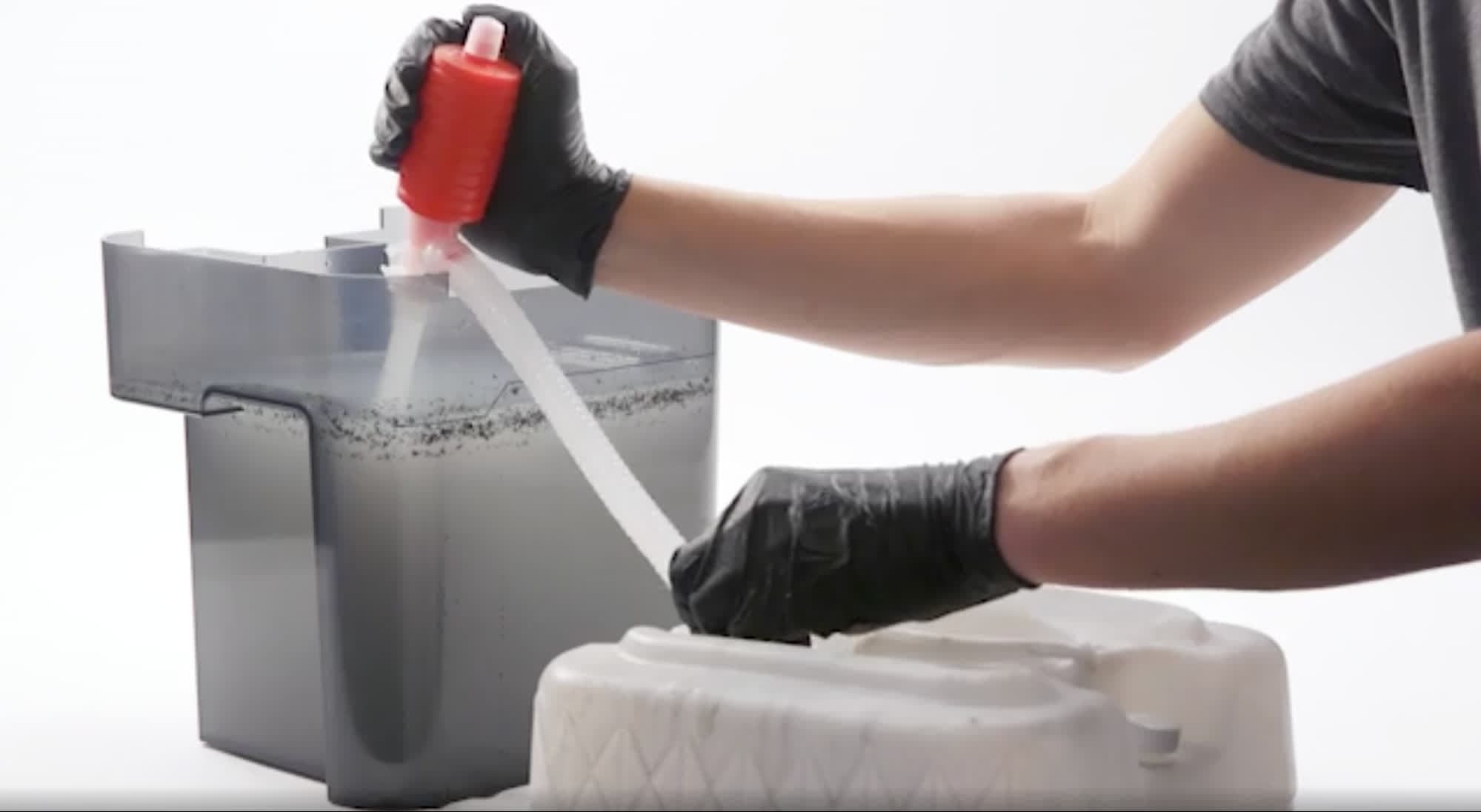

为实现最佳流动效果，应使源容器（装有废弃溶剂的清洗桶）的高度高于空的接收容器的高度。将硬管放入源容器，软管放入接收容器。为使液体流动，需挤压手柄数次然后将其握住。当溶剂开始流过软管时，慢慢松开手柄。

概览：找到叶轮并将其从清洗桶中取出。

在清洗桶中找到叶轮。叶轮位于清洗桶底部。该部件由一颗螺丝固定，其中央放有垫圈。

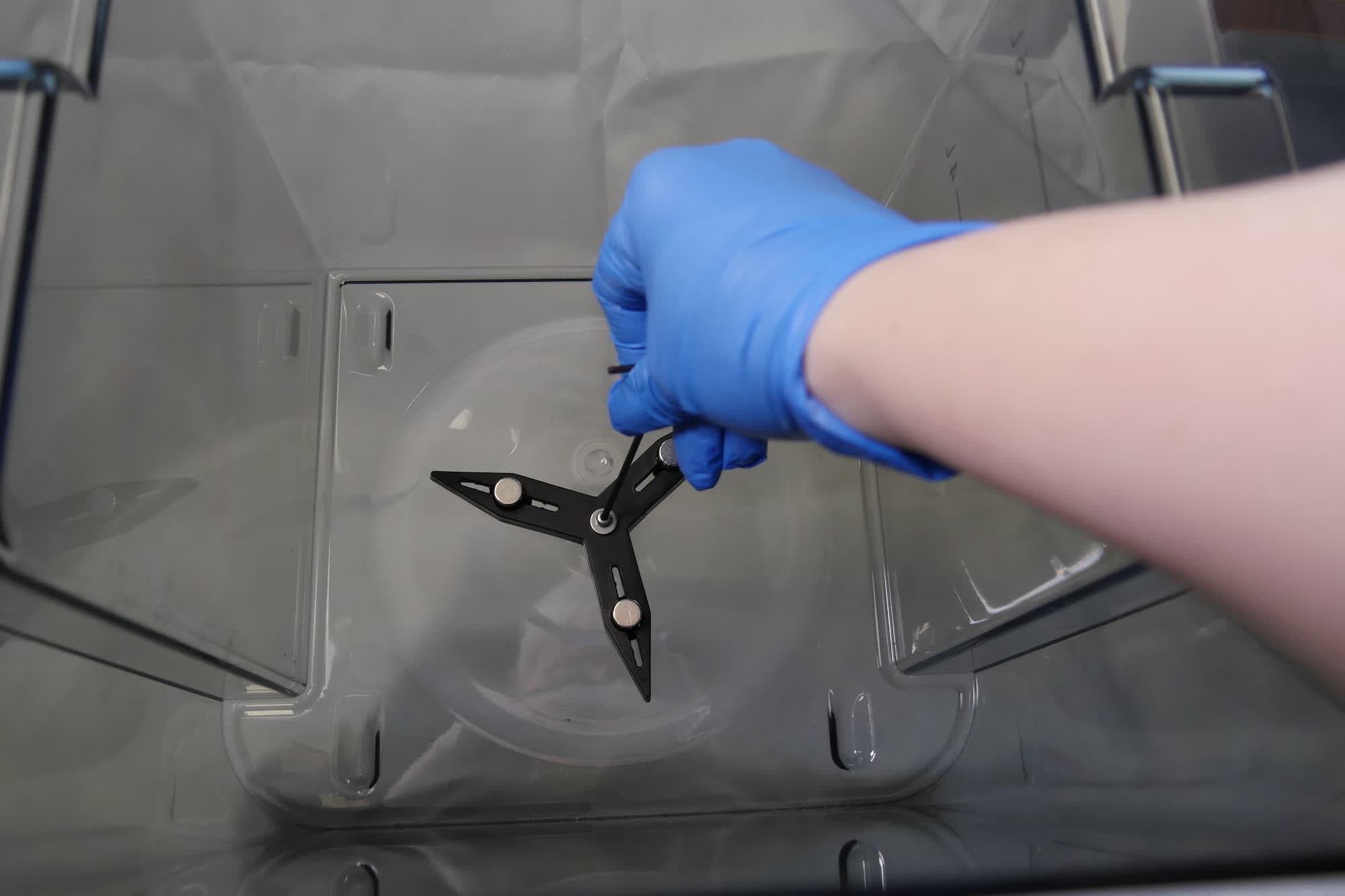

使用 2mm 六角扳手拧下用于固定叶轮的螺丝。取下螺丝、垫圈和叶轮。将螺丝和垫圈放在一旁，以便重新安装。待旧叶轮干燥后，将其与生活垃圾一起处置。

概览：将新叶轮安装到清洗桶中。

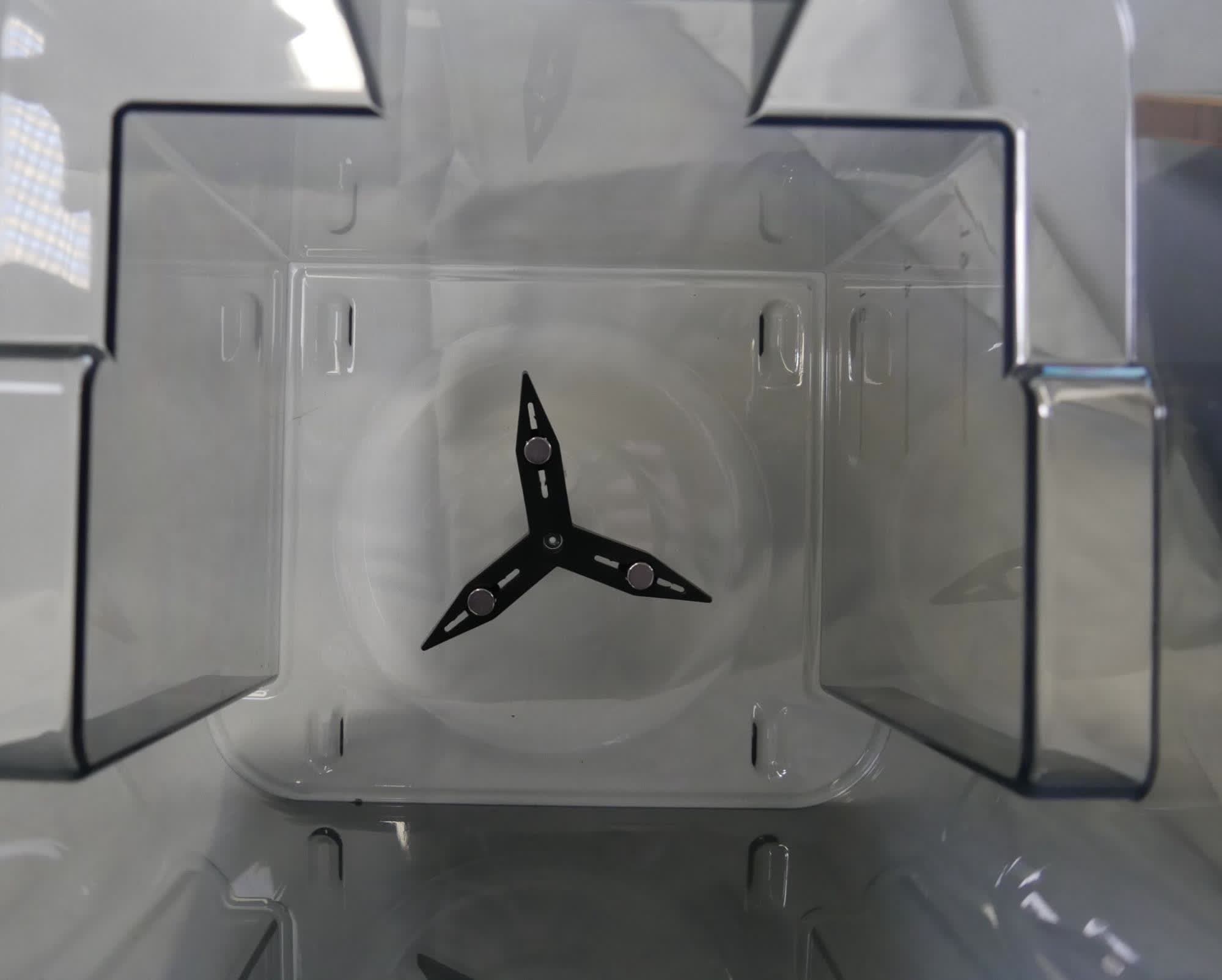

将新叶轮放入清洗桶中，并保持磁铁朝上。将叶轮的螺孔与清洗桶上相应的螺孔对准。应将叶轮平放在清洗桶底部。

将垫圈放到叶轮的固定螺丝上方。将螺丝拧入 Form Wash 叶轮的螺孔中。使用 2mm 六角扳手拧紧螺丝，直至其完全紧固。注意不要拧得过紧或拧坏清洗桶中的塑料螺纹。

第 3 步：检查叶轮旋转情况

用手旋转叶轮。叶轮应能够自由旋转。如果不能，可将螺丝拧松半圈，然后重新检查旋转情况。根据需要重复上述过程。

概览：更换叶轮后，重新组装并重新填充 Form Wash，并进行最终检查。

使用虹吸泵重新为清洗桶加注溶液，使溶剂液位保持在最低刻度与最高刻度之间。

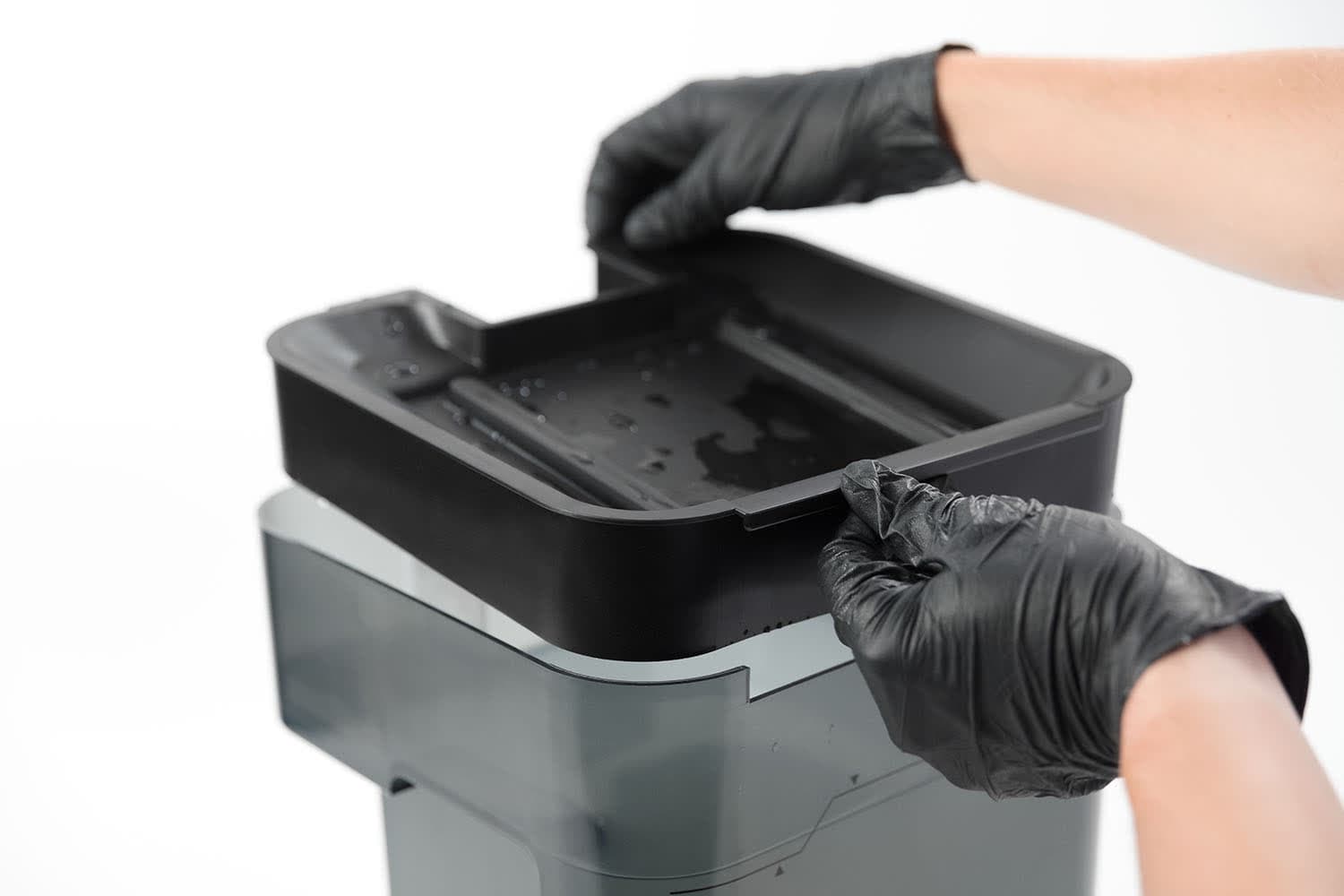

将内盖的前端与清洗桶的边缘对齐，并将内盖直接向下放置到清洗桶的顶部。

第 3 步：重新插入清洗桶

将清洗桶插入 Form Wash 中。

第 4 步：启动清洗程序

旋转旋钮以浏览显示屏菜单并设置 Time（时间）。按动旋钮进行选择或确认。选择 Start（开始）。检查清洗周期是否能够正常启动，以及 Form Wash 是否会发出异常噪音、叶轮是否正常移动。请联系 Formlabs Support 或您的授权经销商，以共享该程序的结果。
