所需物品：
Formlabs：
- 模块上系统 (SOM)
第三方：
- 1.3mm 六角扳手
- 2.5mm 六角扳手
- 丁腈手套
白皮书
更换 Form Wash L SOM
更换 Form Wash L SOM
Form Wash L 系统模块 (SOM) 插入主板并在机器上运行固件。SOM 故障可能导致机器在初始化过程中死机或无法开机。
请根据本指南更换 Form Wash L SOM。
预计所需时间：20－30 分钟
准备工作区
概览： 准备好 Form Wash L 和无尘的工作区，以便更换 SOM。
第 1 步：准备工作区
清理机器周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：拔掉网络电缆和 Wi-Fi 天线
断开与设备相连的以太网电缆和 USB 电缆。拧开并拆除 Wi-Fi 天线。
第 3 步：拔掉机器插头
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。
拆除右侧外壳
概览： 拆卸机器右侧外壳，以便操作 SOM。
注意：
Form Wash L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下右侧外壳螺丝

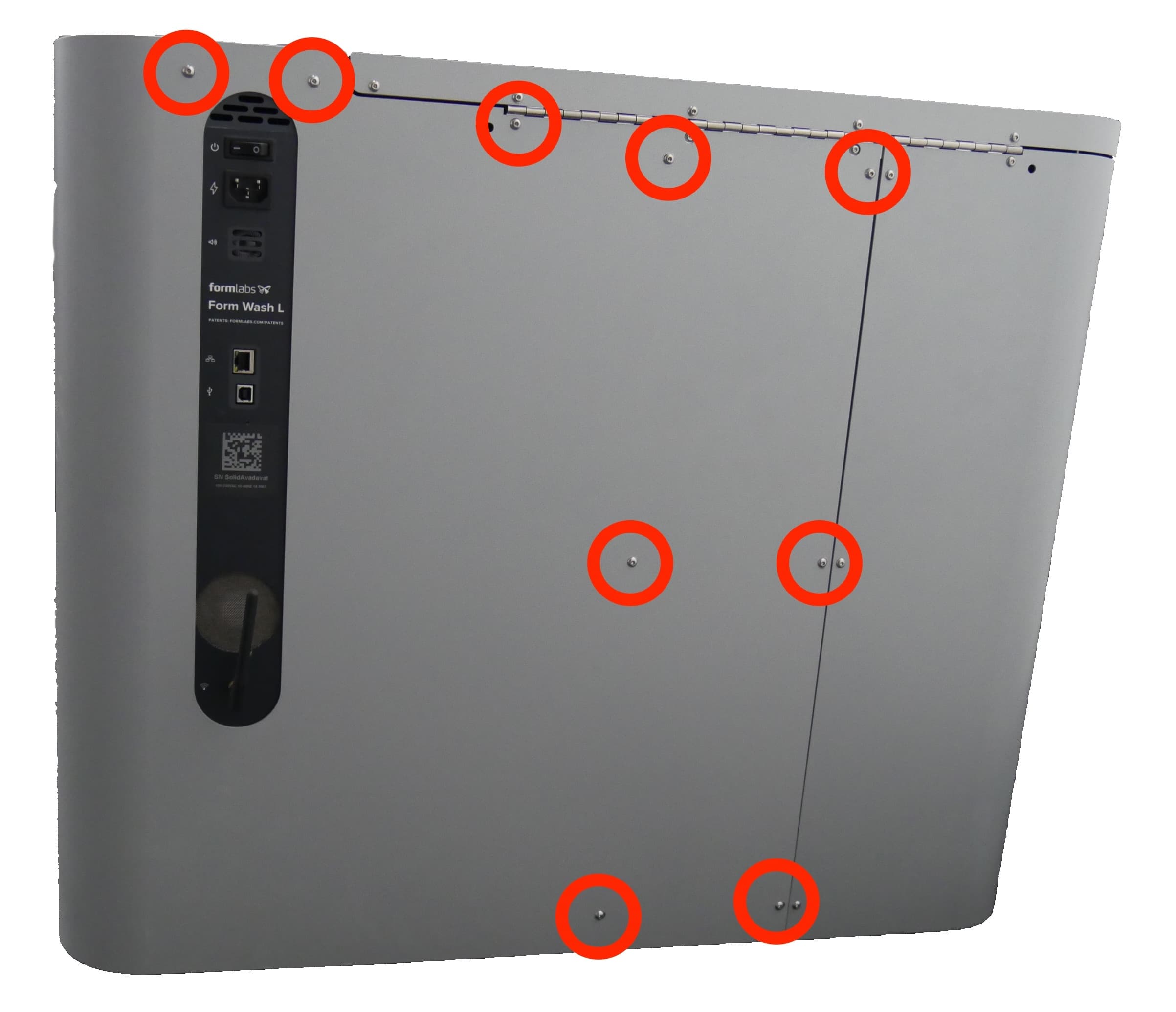

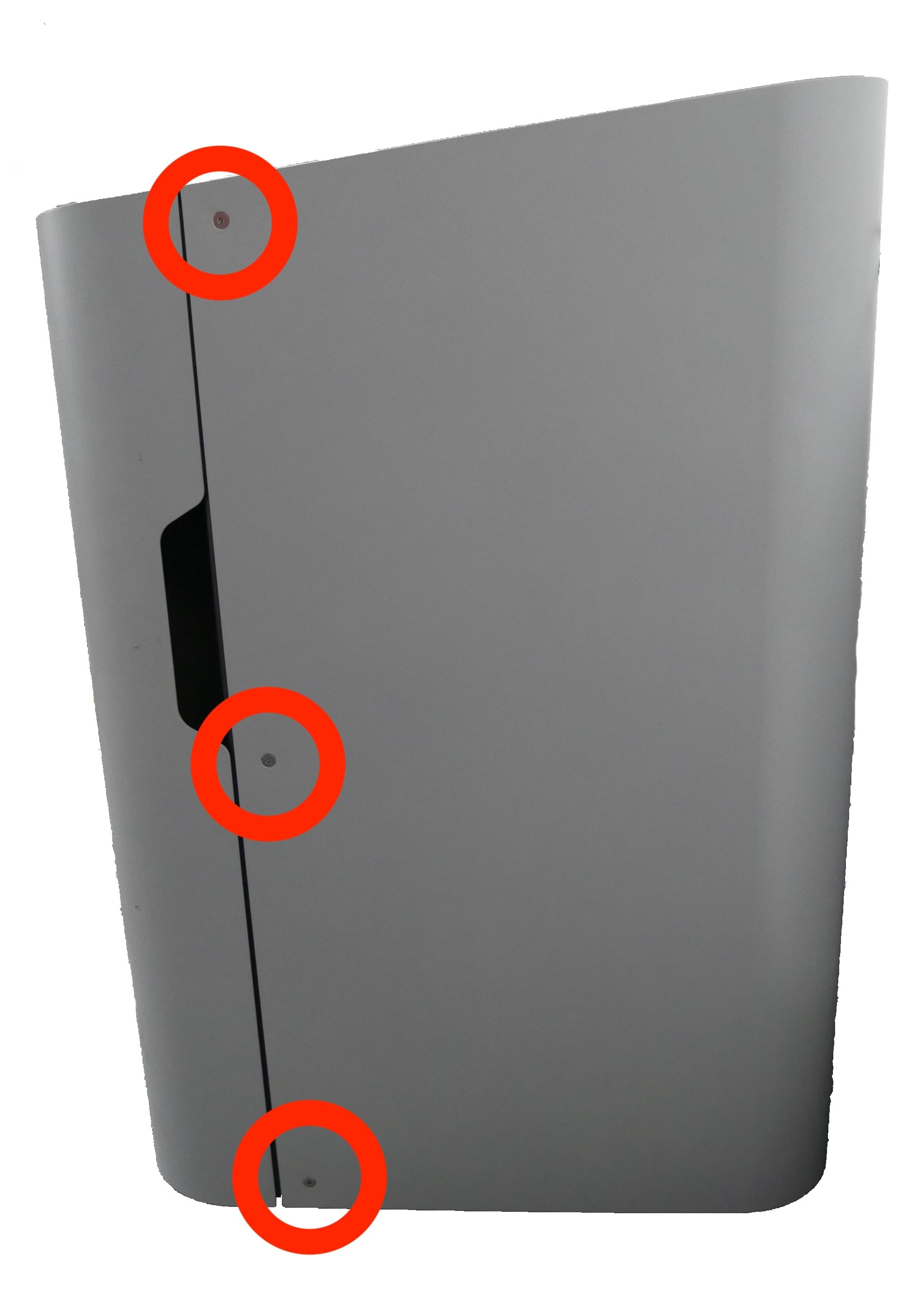

使用 2.5 mm 六角扳手，松开并卸下固定右侧外壳和 Form Wash L 机框的 12 颗螺丝。其中三颗埋头螺丝位于机器的右侧，九颗圆头螺丝位于后侧。将螺丝放在一旁。
注意：
有两颗螺丝，可通过右侧外壳的切口进行操作，用于将盖板固定在机器框架上。在此过程中，请勿拆卸这些螺丝。
第 2 步：拆卸右侧外壳

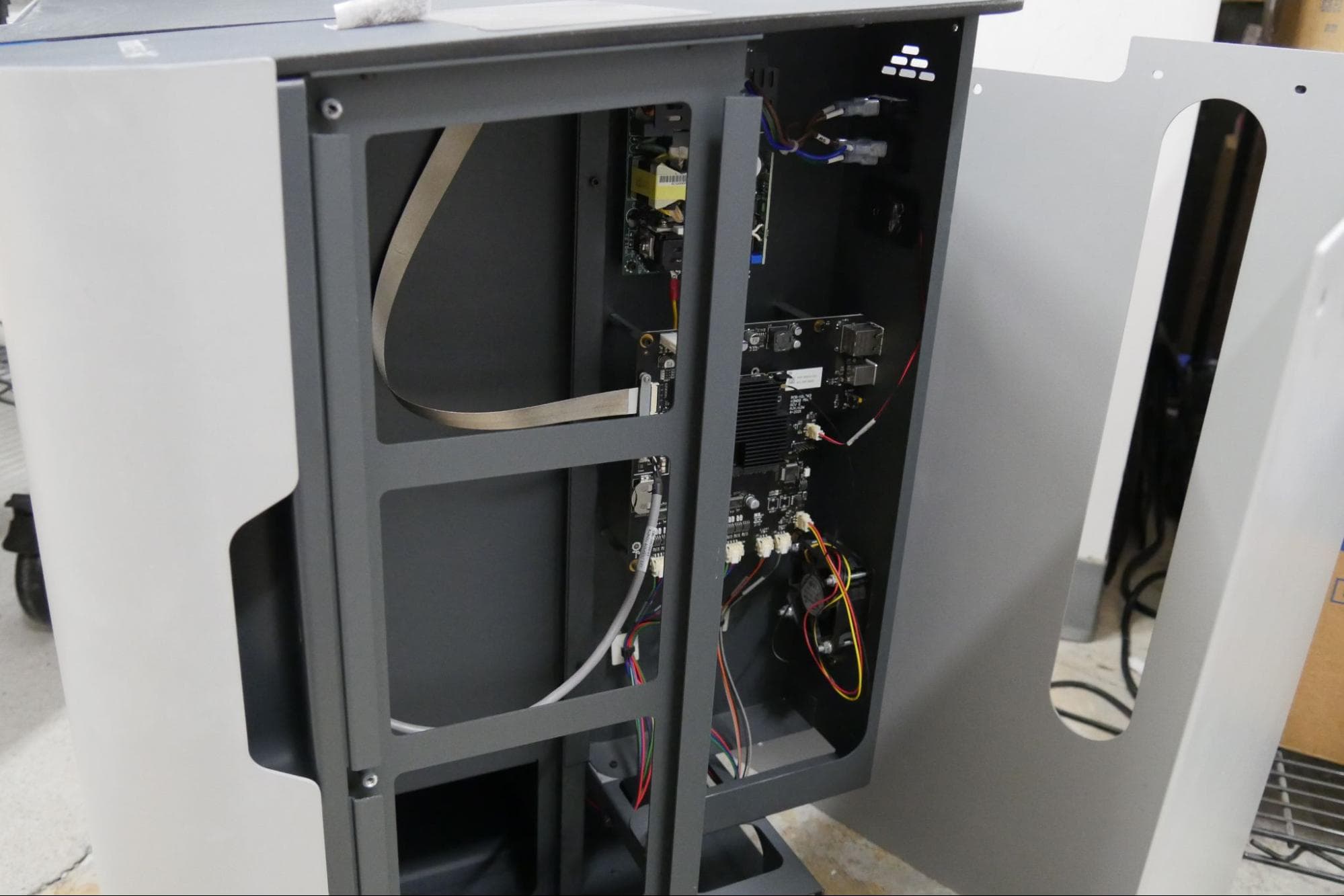

将右侧外壳拉离 Form Wash L，使其与机框分离。将右侧外壳放在一旁。
拆卸 SOM
概览：拧开螺丝并拆卸 SOM。

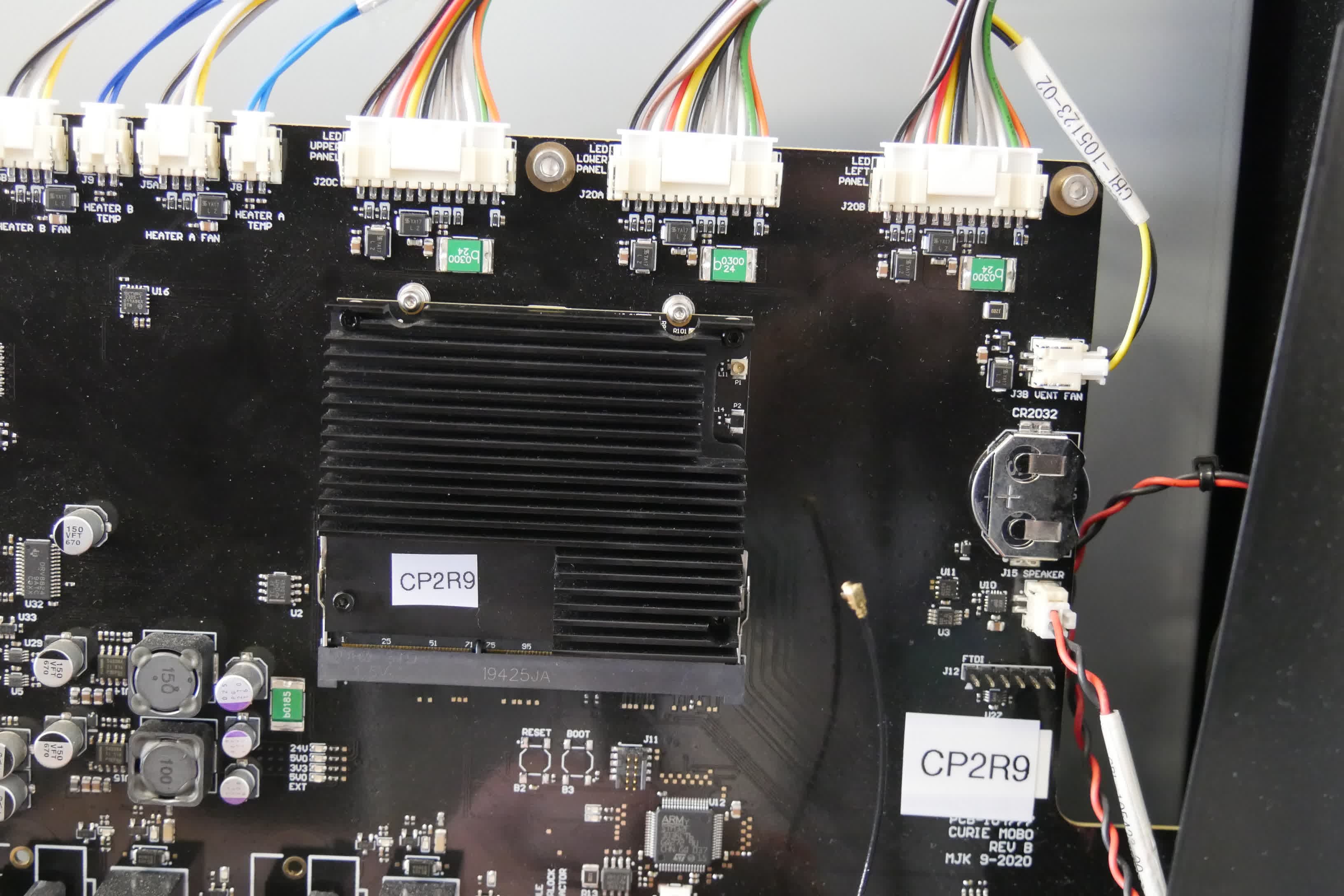

第 1 步：断开 SOM 的 Wi-Fi 天线

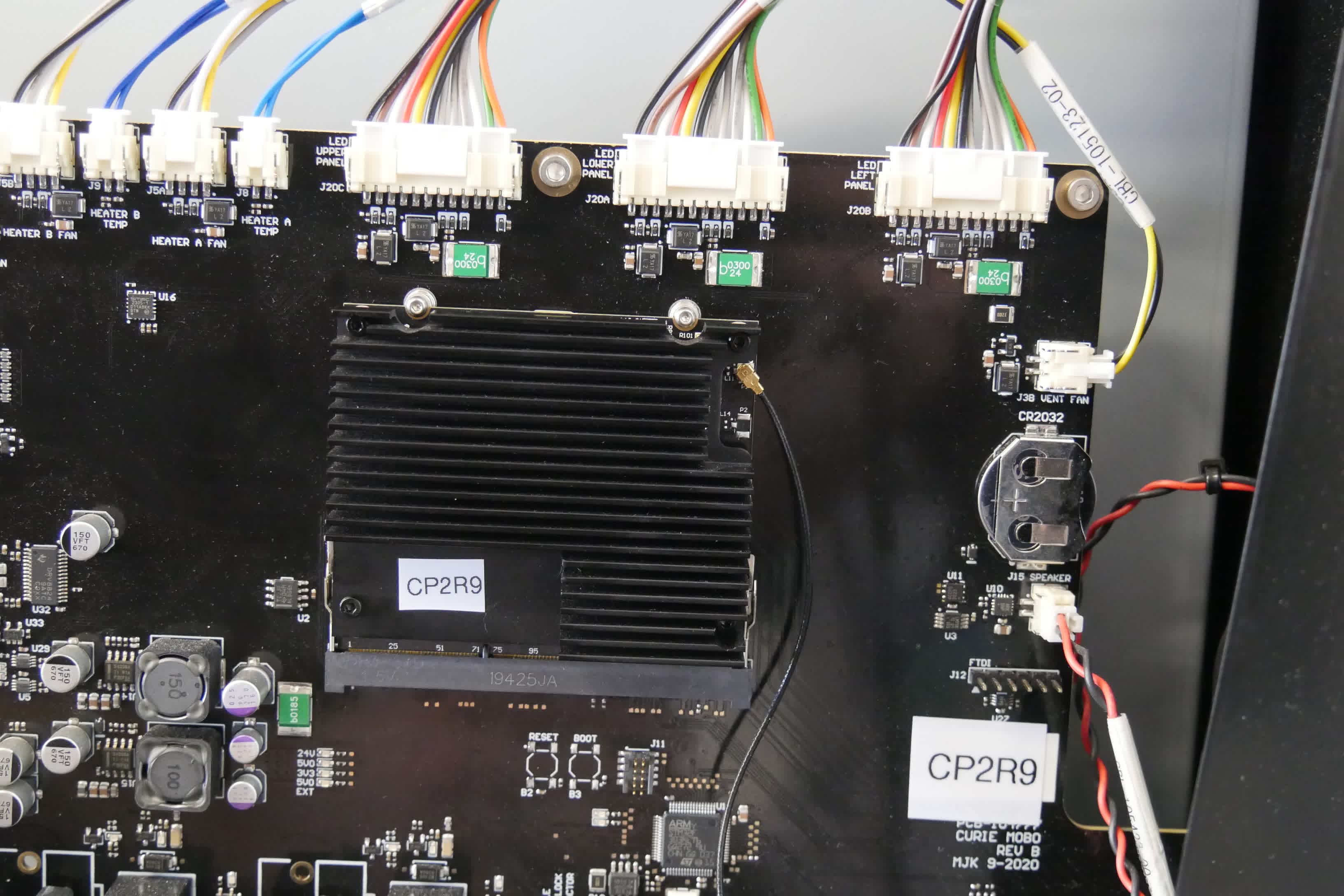

Wi-Fi 天线插入板右上角的 SOM。通过散热器上的开口即可接触到连接器。握住天线连接器的外壳，将其从 SOM 上断开。请勿拉扯天线本身。
第 2 步：拧下 SOM 固定螺丝
SOM 插入主板，并由模块顶部的两颗螺丝固定。使用 1.3mm 六角扳手，拧松并取下两颗 SOM 固定螺丝。将螺丝放在一旁。

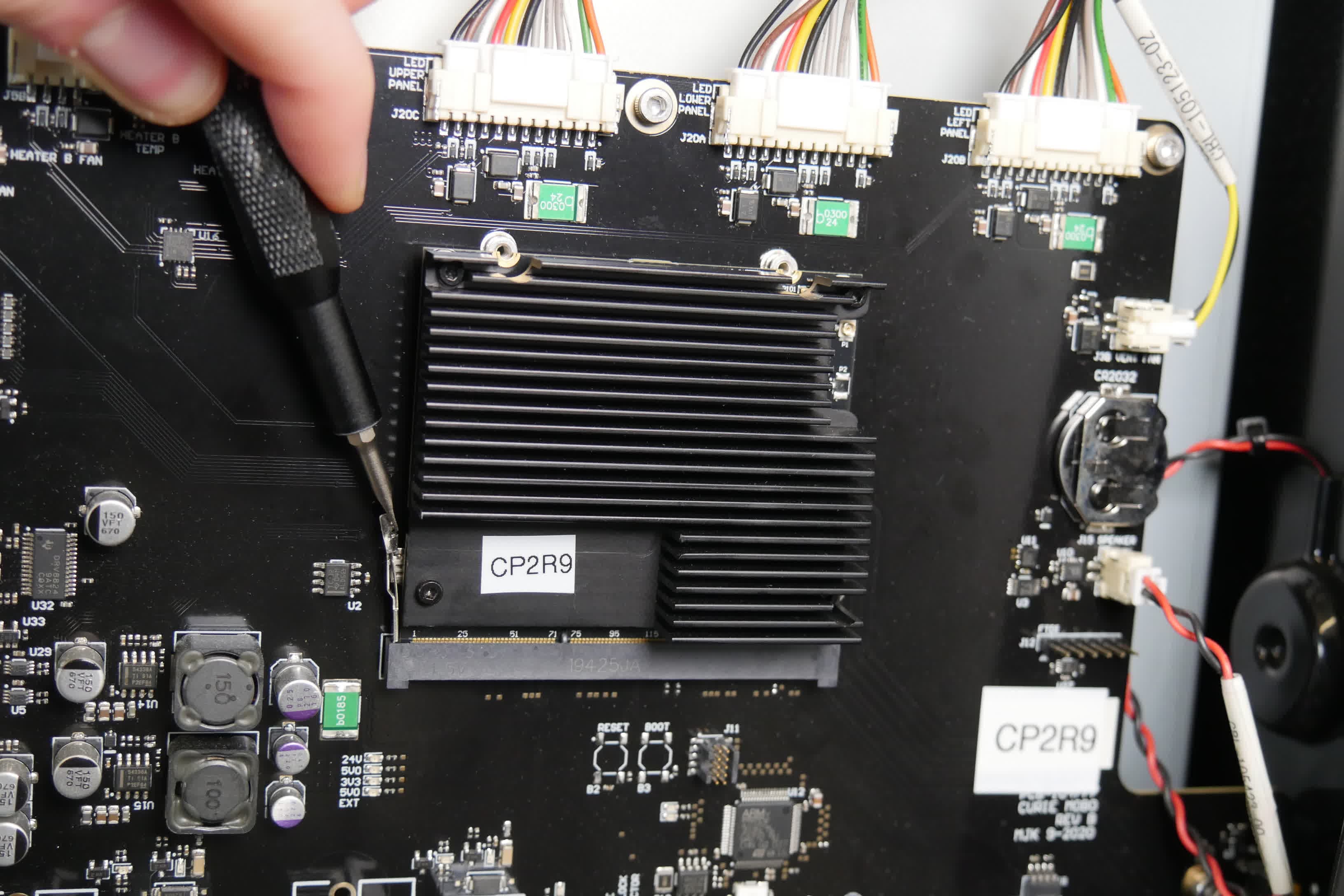

第 3 步：解锁 SOM

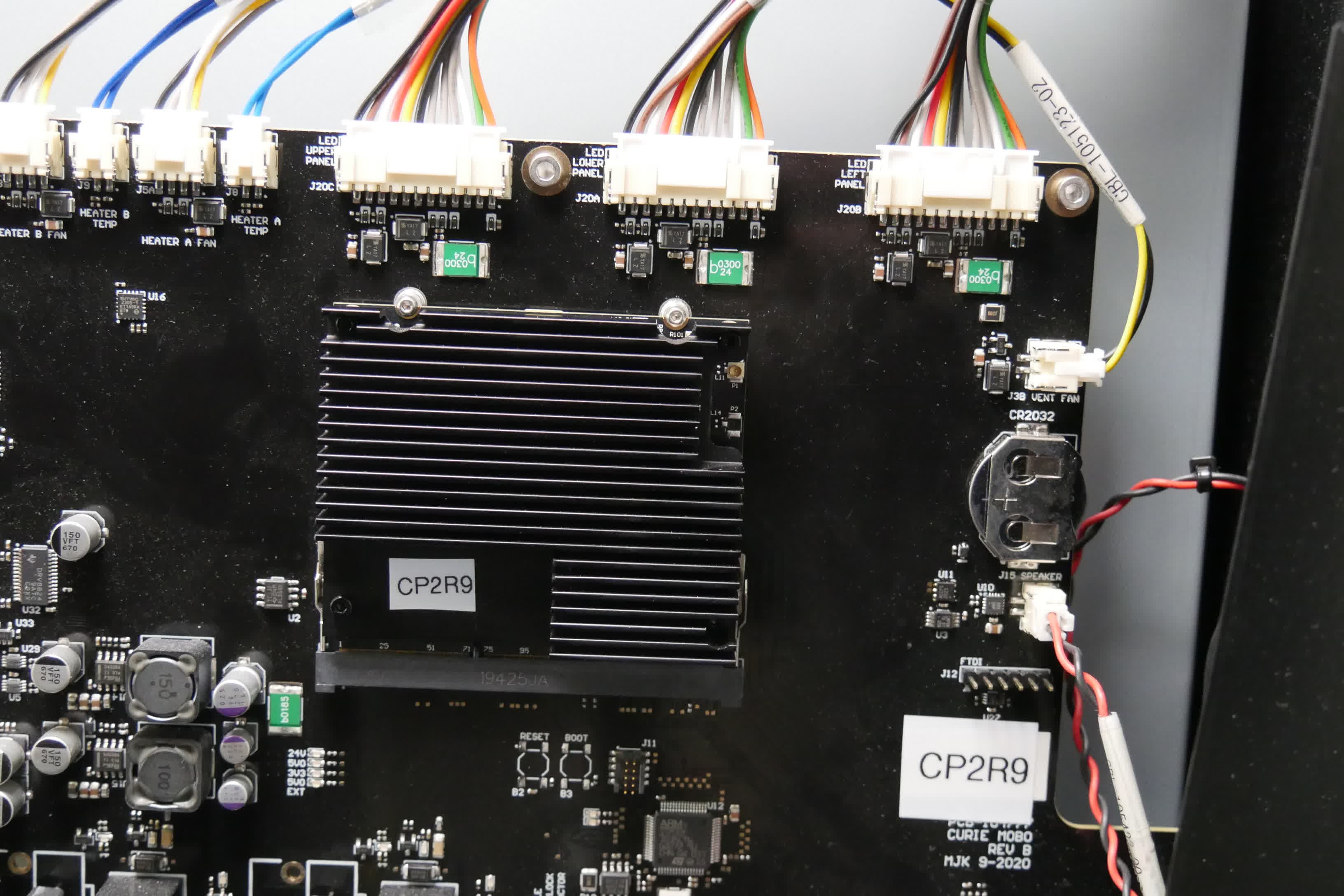

SOM 还通过两个锁销进行固定：一个在电路板的左侧，另一个在右侧。用指甲或小型平口螺丝刀打开将 SOM 固定在插座上的两个锁销。打开两个锁销后，SOM 可能会向前倾斜。
拆卸 SOM

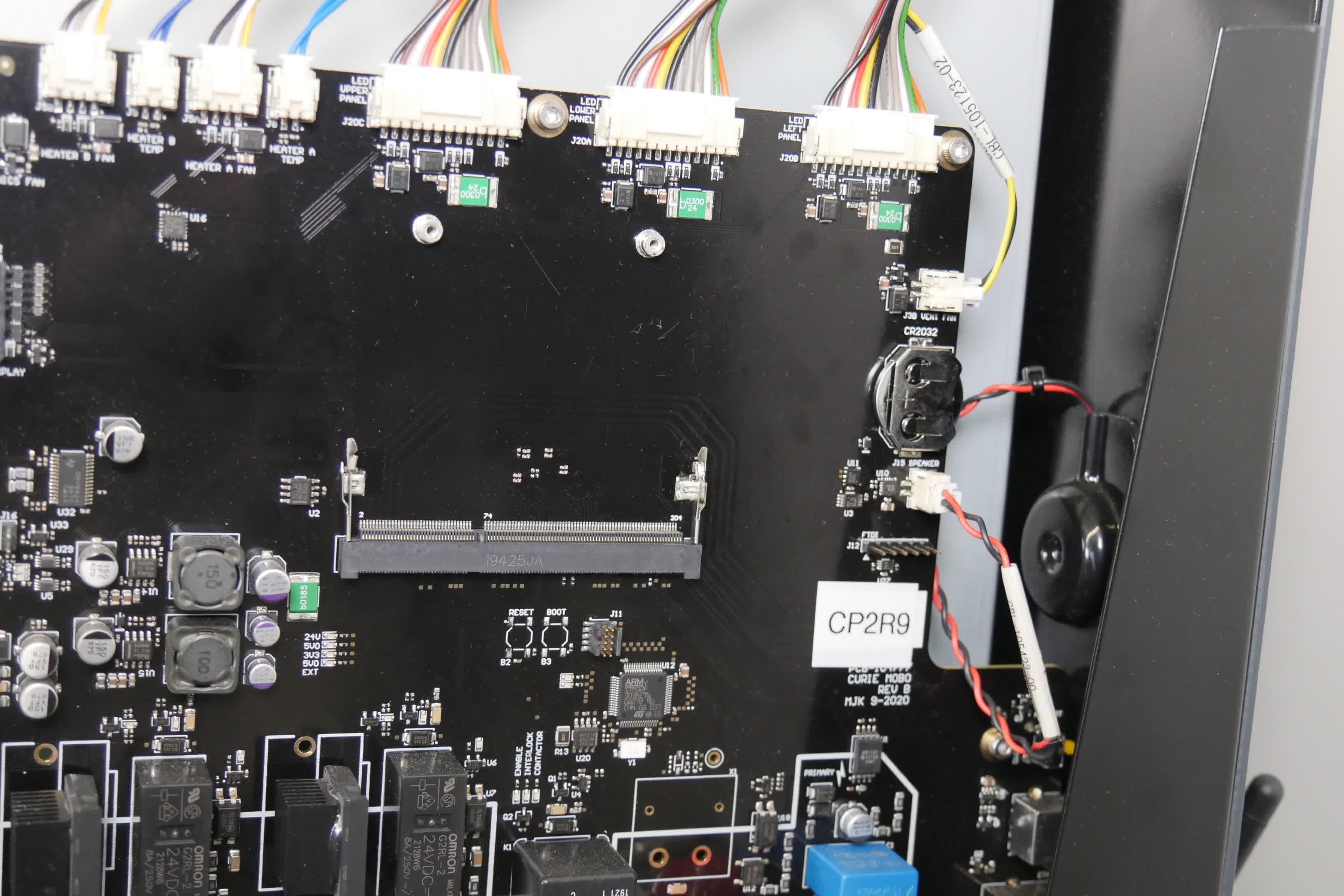

从 SOM 连接器的对边将其抬起，小心地将其从插座中拉出。将 SOM 放置在无静电的表面上。
安装 SOM 替换件
概览：安装并固定新的 SOM。
第 1 步：安装并固定 SOM 替换件

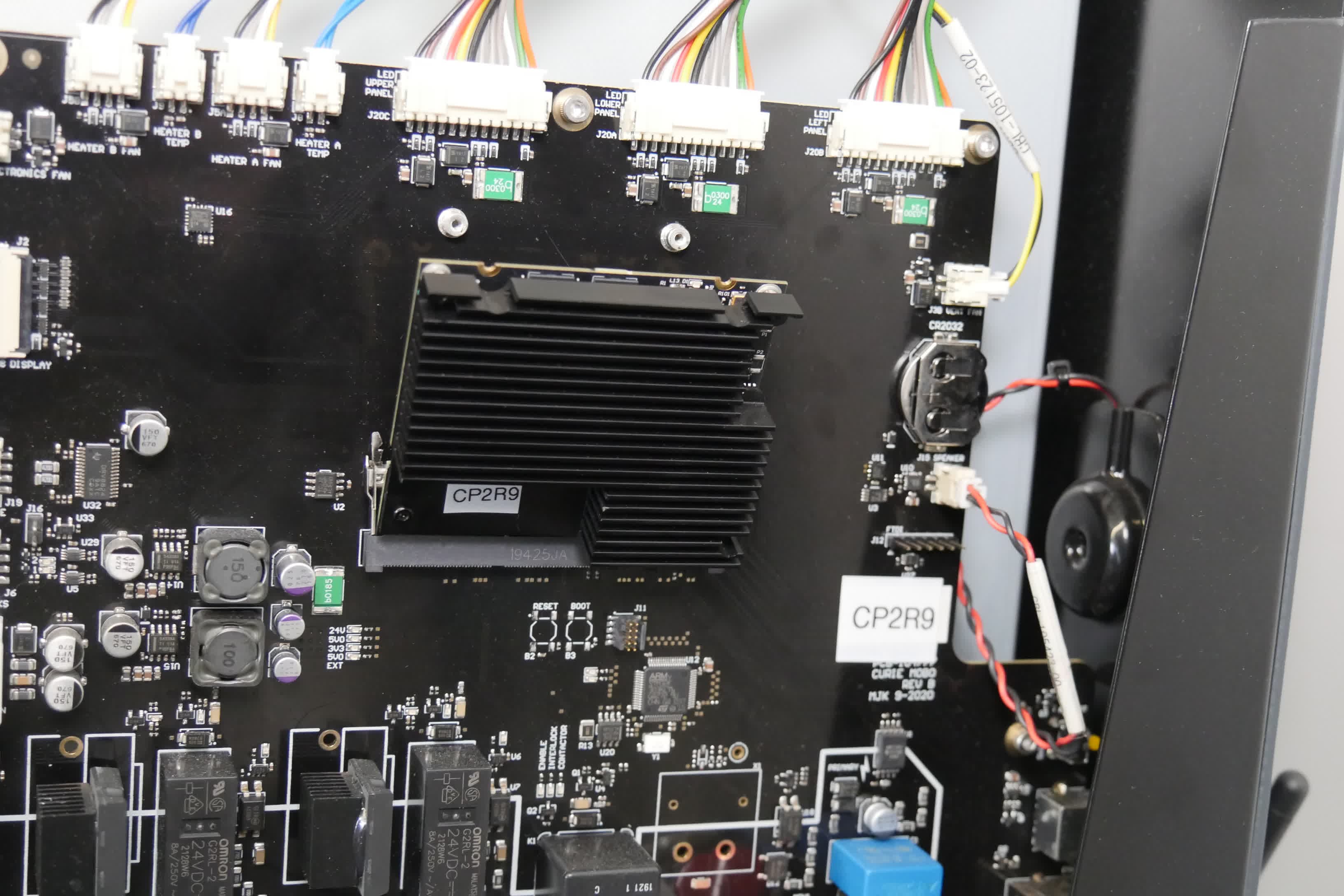

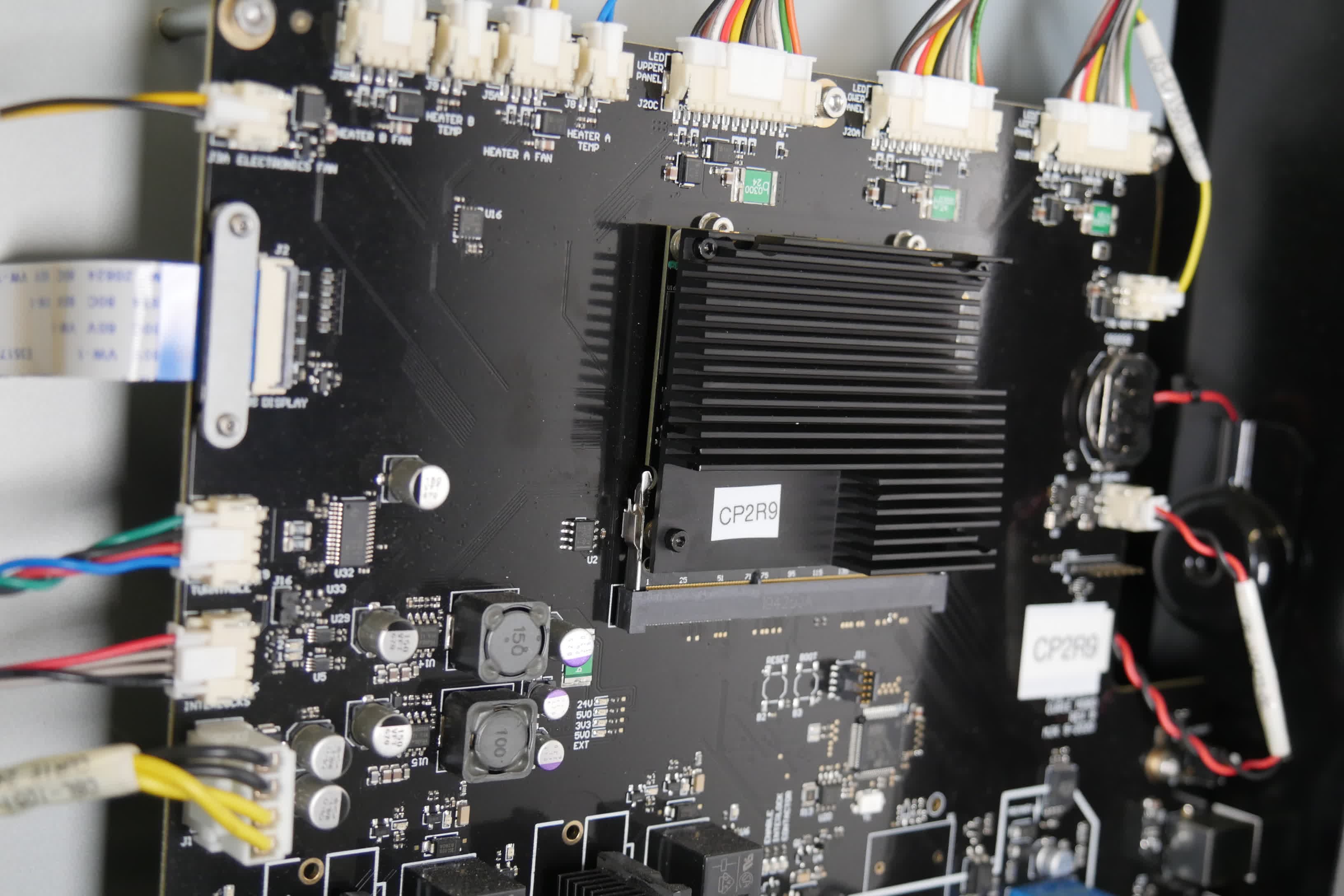

将 SOM 以一定角度插入主板上的插座，然后向主板方向倾斜，直至两个锁销闭合。在 SOM 顶部边缘的两个螺孔中各插入一颗 SOM 固定螺丝。使用 1.3mm 六角扳手拧紧两颗螺丝，直至完全紧固。请勿过度拧紧螺丝。
第 2 步：重新连接 Wi-Fi 天线
Wi-Fi 天线插入在主板右上角的 SOM 中。挑 连接器可通过散热器上的开口进行操作。将连接器外壳与 天线电缆的末端放在 SOM 上的插座上。用手指或 小号平头螺丝刀，轻轻推动以固定天线电缆。
重新安装右侧外壳
概览： 重新安装并固定右侧外壳。
第 1 步：重新安装右侧外壳
将右侧外壳固定在 Form Wash L 上。检查右侧外壳上的螺孔是否与机框上的相应螺孔对齐。将三颗 2.5mm 六角埋头螺丝轻轻拧入机器右侧的螺孔，将九颗圆头螺丝拧入机器背面的螺孔。
第 2 步：固定右侧外壳
从机器右侧的螺丝开始，使用 2.5mm 六角扳手依次拧紧螺丝，直至完全紧固。
完成修复
概览：重新安装右侧外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
重新连接 Form Wash L 的电源线。将设备背面的断路器开关拨到 ON（开） 位置，打开机器电源。
第 2 步：测试修复
使用触摸屏测试各种操作，确保机器正常工作。请联系 Formlabs Support 或您的 授权经销商，以共享该程序的结果。
