所需物品：
Formlabs：
- Z 轴限位开关替换件
第三方：
- 2.5mm 六角扳手
- 丁腈手套
白皮书
更换 Form Wash L Z 轴限位开关
更换 Form Wash L Z 轴限位开关
Form Wash L 使用 Z 轴限位开关来检测清洗篮是否完全升高或降低。如果 Z 轴限位开关损坏，清洗篮可能无法正常升高或降低。
请根据本指南更换 Form Wash L Z 轴限位开关。
预计所需时间：20－30 分钟
准备工作区
概览： 准备好 Form Wash L 和无尘的工作区，以便更换 Z 轴限位开关。
第 1 步：准备工作区
清理机器周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：拔掉网络电缆和 Wi-Fi 天线
断开与设备相连的以太网电缆和 USB 电缆。拧开并拆除 Wi-Fi 天线。
第 3 步：拔掉机器插头
危险：
在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。
拆除右侧外壳
概览： 拆卸机器右侧面板，以操作限位开关。
注意：
Form Wash L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：拧下右侧外壳螺丝

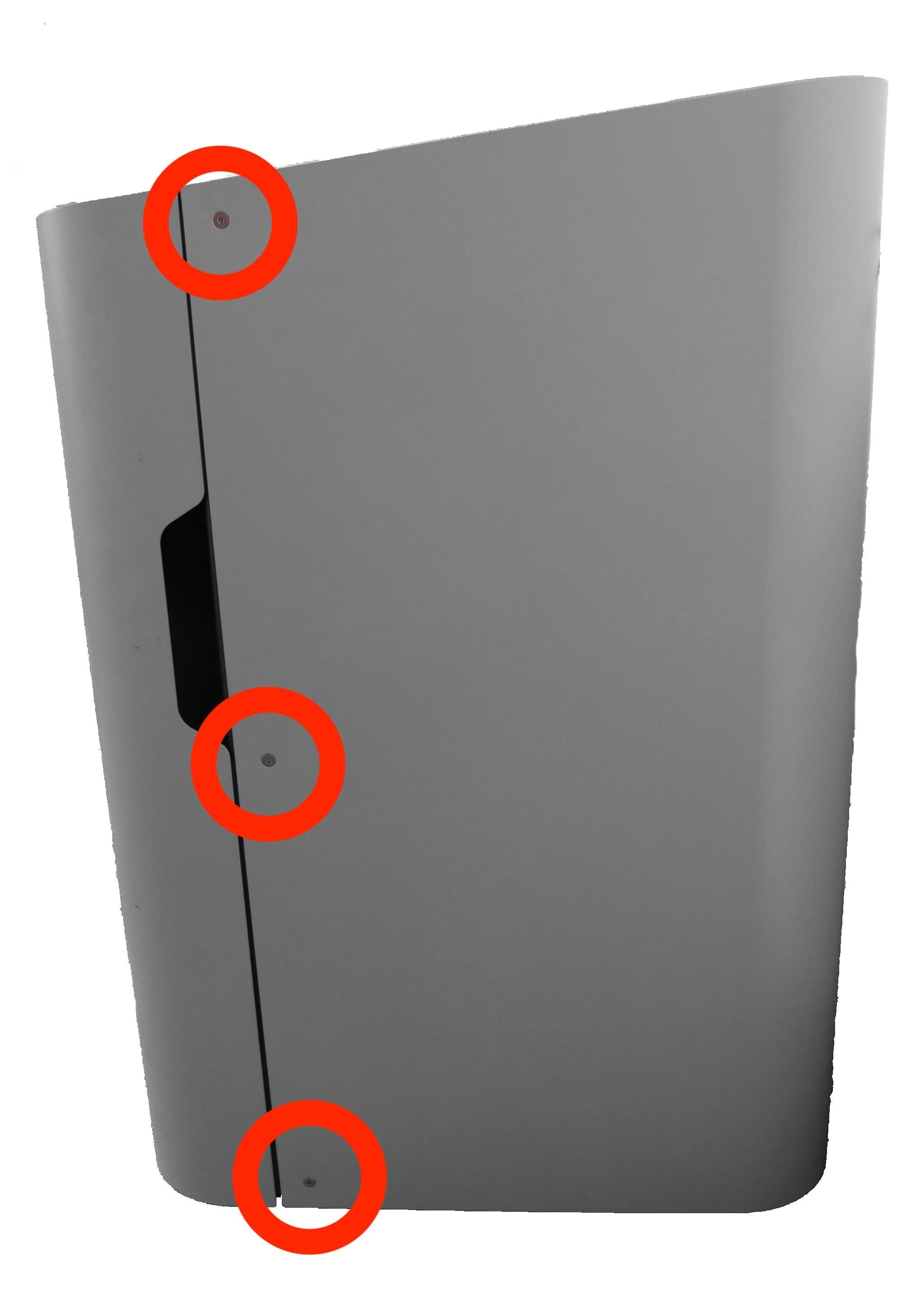

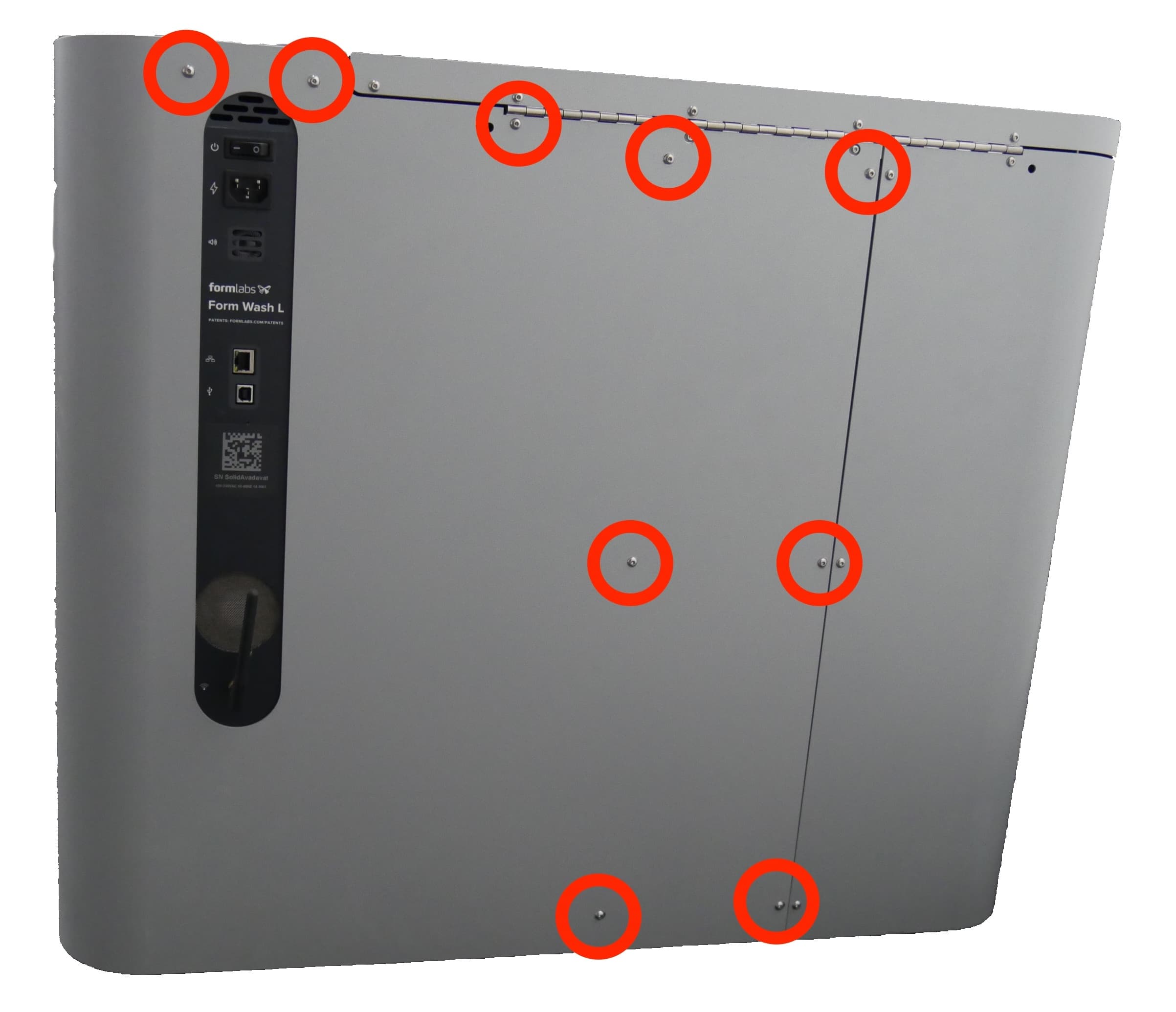

使用 2.5 mm 六角扳手，松开并卸下固定右侧外壳和 Form Wash L 机框的 12 颗螺丝。其中三颗埋头螺丝位于机器的右侧，九颗圆头螺丝位于后侧。将螺丝放在一旁。
注意：
有两颗螺丝，可通过右侧外壳的切口进行操作，用于将盖板固定在机器框架上。在此过程中，请勿拆卸这些螺丝。

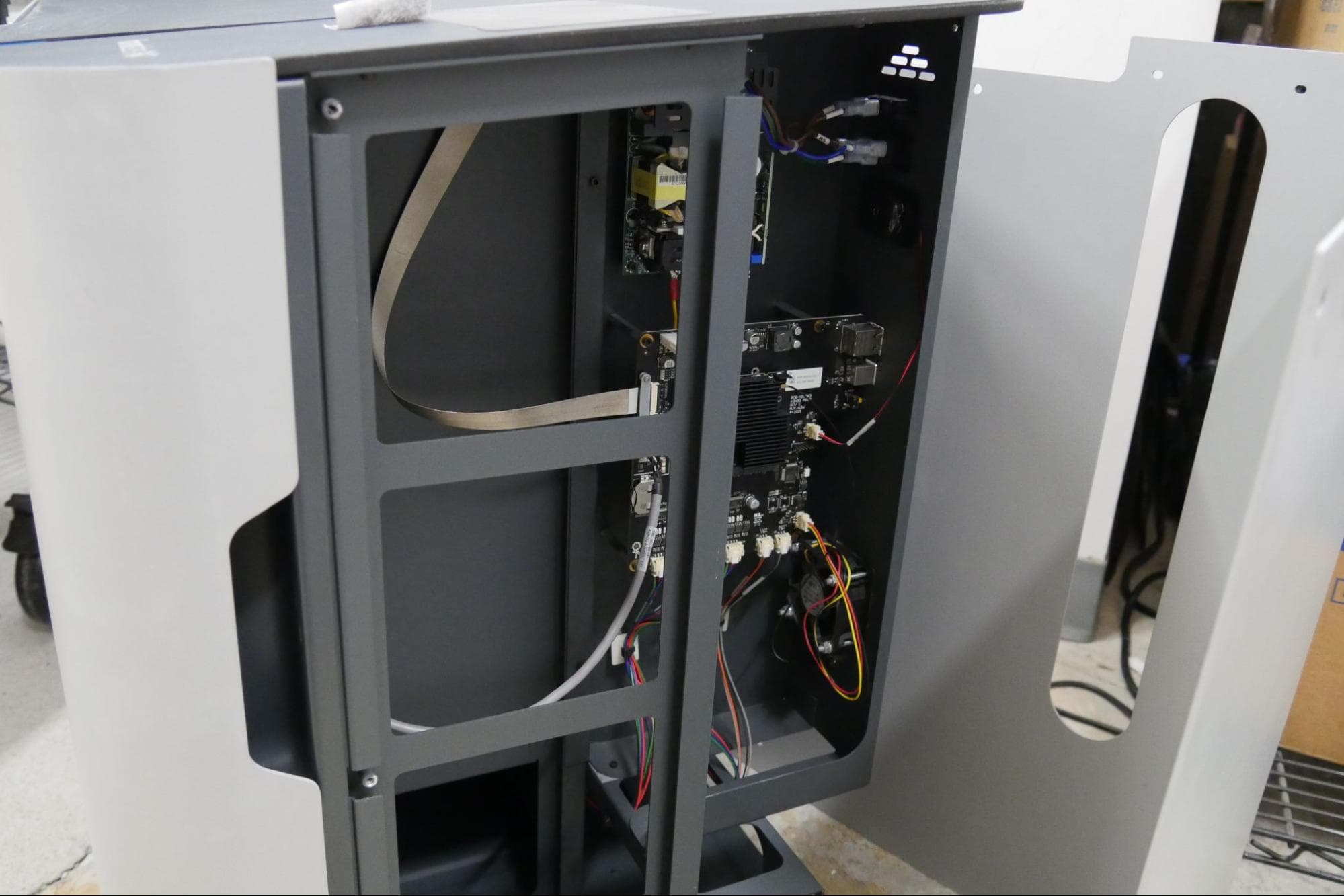

第 2 步：拆卸右侧外壳
将右侧外壳拉离 Form Wash L，使其与机框分离。将右侧外壳放在一旁。
拆卸 Z 轴限位开关
概览：拧开螺丝并拆卸限位开关。

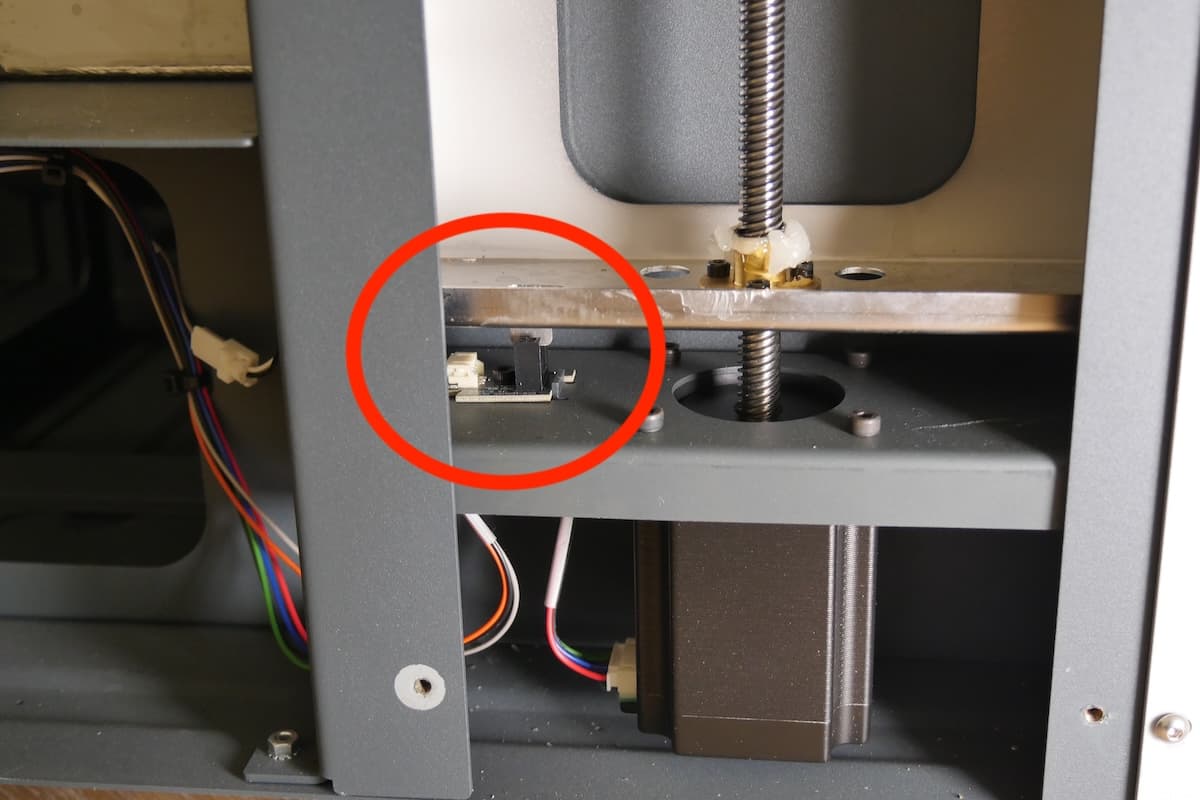

第 1 步：找到 Z 轴限位开关
找到 Z 轴限位开关，其位于 Z 轴螺杆的左侧（从后面看 Form Wash L）。

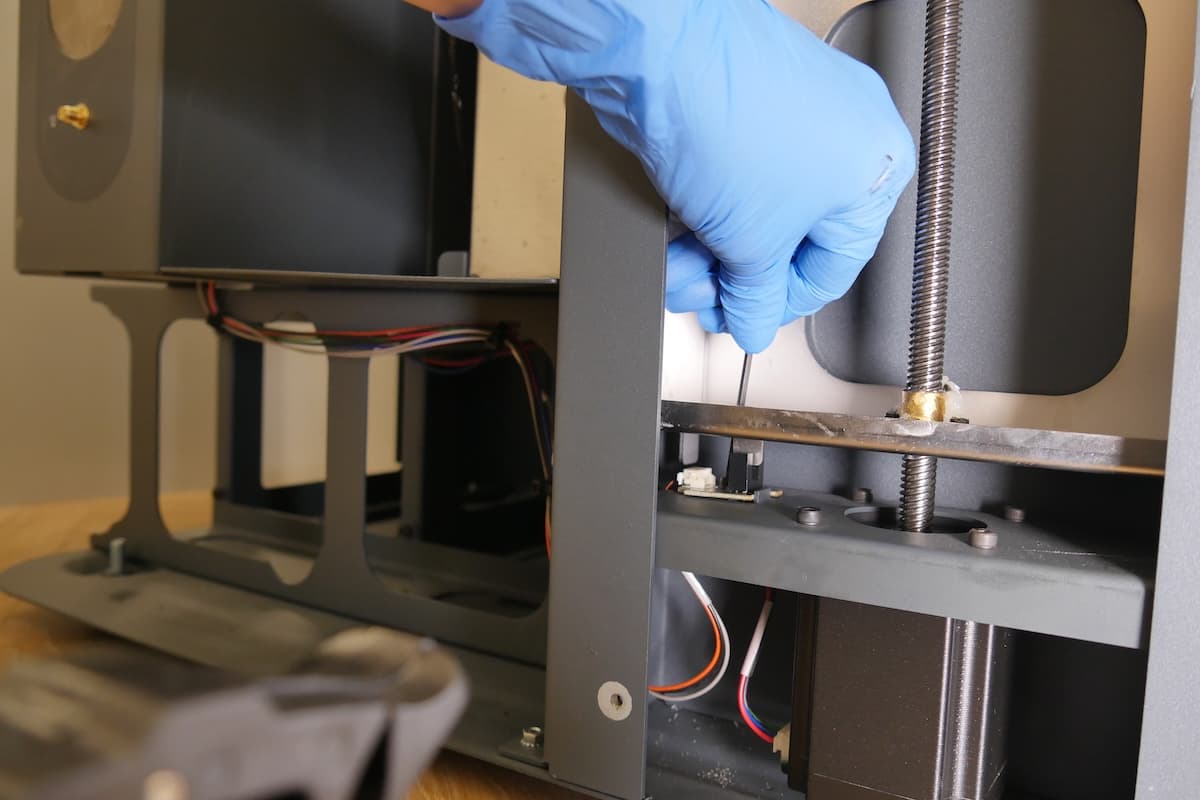

第 2 步：拧下限位开关固定螺丝
使用 2.5mm 六角扳手，拧松并取下将限位开关固定在 Form Wash L 上的螺丝。如果使用普通六角扳手无法够到限位开关螺丝，请使用球头六角扳手。将螺丝放在一旁。

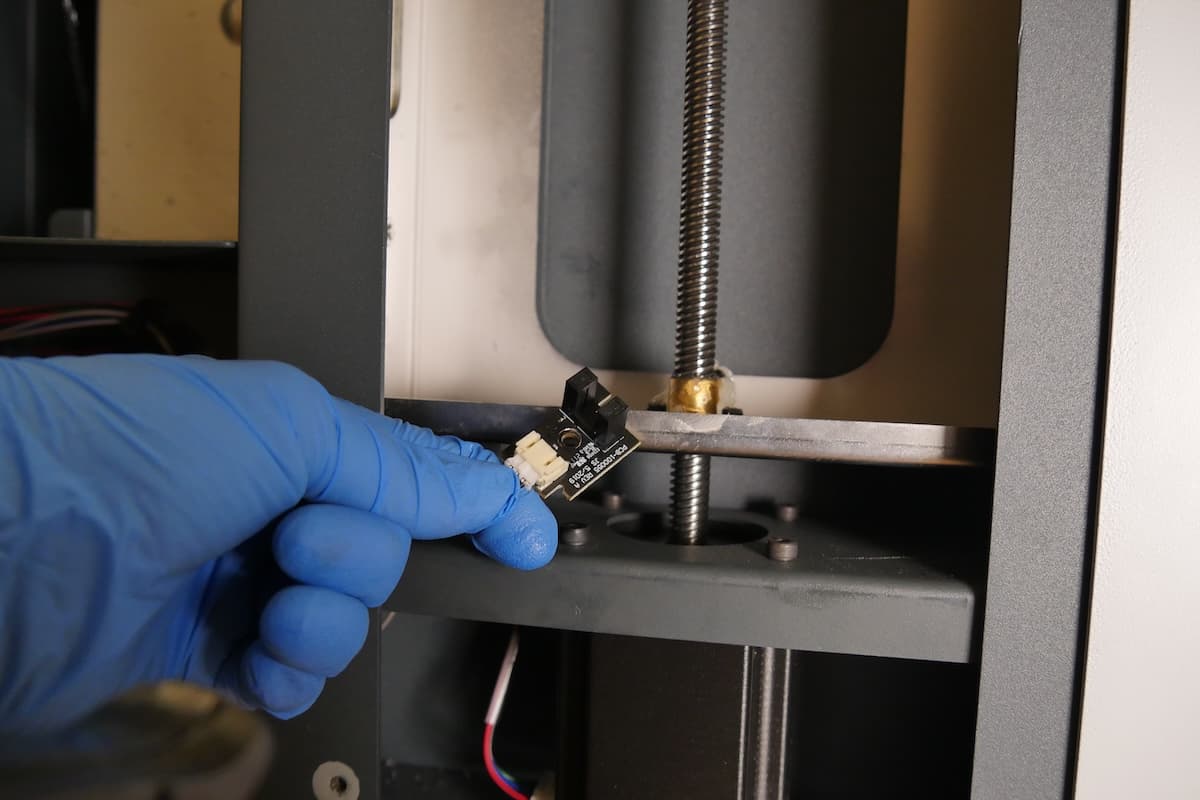

第 3 步：断开限位开关电缆
断开电缆与限位开关板的连接。拉动塑料连接器，而不是电线本身。
第 4 步：拆卸限位开关
从 Form Wash L 上取下限位开关，放在一旁以备处理。
安装新的 Z 轴限位开关
概览：安装并固定新的 Z 轴限位开关。
第 1 步：重新连接限位开关电缆
将限位开关电缆连接到替换限位开关。连接器只能以正确的方向安装。
第 2 步：安装限位开关替换件
将限位开关的电缆朝左侧放置。将限位开关上的螺孔与 Z 轴螺杆旁的相应螺孔对齐。
第 3 步：固定限位开关替换件
将限位开关固定螺丝拧入开关上的螺孔。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装右侧外壳
概览： 重新安装并固定右侧外壳。
第 1 步：重新安装右侧外壳
将右侧外壳固定在 Form Wash L 上。检查右侧外壳上的螺孔是否与机框上的相应螺孔对齐。将三颗 2.5mm 六角埋头螺丝轻轻拧入机器右侧的螺孔，将九颗圆头螺丝拧入机器背面的螺孔。
第 2 步：固定右侧外壳
从机器右侧的螺丝开始，使用 2.5mm 六角扳手依次拧紧螺丝，直至完全紧固。
完成修复
概览：重新安装右侧面板后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
重新连接 Form Wash L 的电源线。将设备背面的断路器开关拨到 ON（开） 位置，打开机器电源。
第 2 步：测试修复
使用触摸屏升降清洗篮，确保其正常移动。请联系 Formlabs Support 或您的 授权经销商，并告知故障排查结果。
