所需物品：
Formlabs：
- 叶轮联轴器马达组件替换件
- Form Wash L 随附的电动虹吸泵
第三方：
- 2.5mm 六角螺丝刀
- 1.5mm 六角扳手
- 平头螺丝刀（任意规格）
- 磁铁
- 43L 纯净溶剂（IPA、TPM、或水）
- 空容器（应足以储存最多 43L 溶剂）
- 非反应性丁腈手套
- 护目镜
- 手电筒
白皮书
更换 Form Wash L 叶轮耦合器马达组件
更换 Form Wash L 叶轮耦合器马达组件
Form Wash L 配备有叶轮，用于搅拌清洗桶中的溶剂，以清洗打印部件。如果叶轮无法正常转动，则可能需要更换叶轮耦合器中的磁铁或反转磁铁极性。
请根据本指南更换 Form Wash 中的叶轮耦合器马达组件和叶轮耦合器磁铁 的 Form Wash L
预计所需时间： 3 小时
准备工作区
概览： 准备 Form Wash L 以及一个无尘的工作区 更换叶轮磁铁
小心：
在处理与溶剂或液态树脂接触的部件和表面时，请戴上手套。
第 1 步：清除溶剂
在触摸屏上点击 溶剂。挑 溶剂 界面点击 更换溶剂。按照屏幕上的指示清空清洗桶。
第 2 步：组装电动虹吸泵
将两节 D 型电池装入虹吸泵。将泵的柔性软管连接到虹吸泵侧面的接口上。
第 3 步：清空 Form Wash L
危险：
请务必查阅 IPA 供应商提供的安全数据表 (SDS)， 主要信息来源IPA 易燃，应在 远离火源将少量 IPA 储存在 贴有标签的密封容器中
将电动虹吸泵的吸入口放入清洗桶中。将泵的柔性软管放入空的溶剂容器中并牢牢固定。打开虹吸泵开关，将溶剂从清洗桶转移到溶剂容器中。将溶剂容器和电动虹吸泵放在铺有纸巾或其他吸收性材料的水平面上。
第 4 步：升高 Z 轴平台。
点击 升高 所有印前检查程序

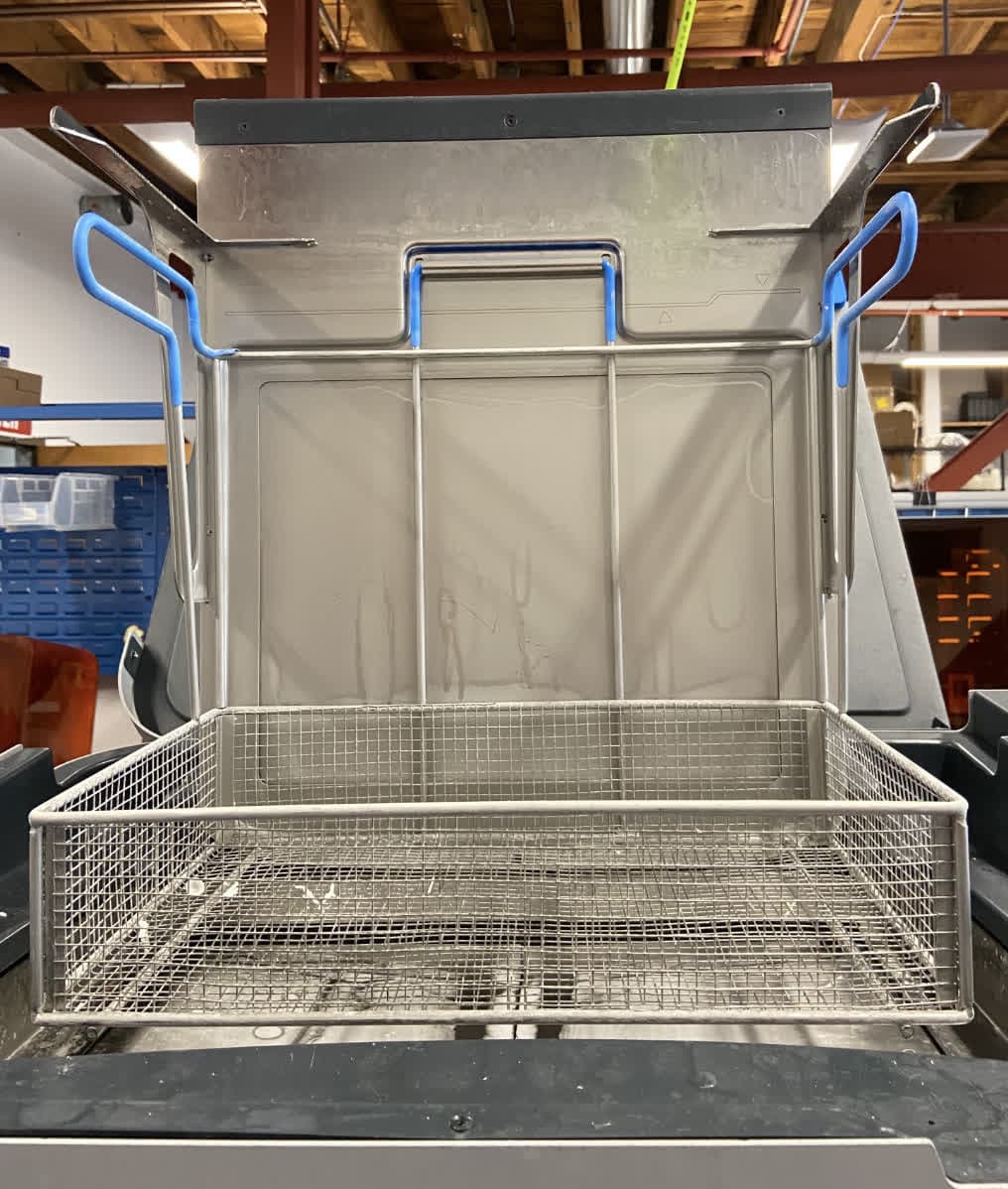

第 5 步：拆卸钢丝篮
向上提起铁丝篮，将其取出。将其放置在 纸巾或其他吸水表面。

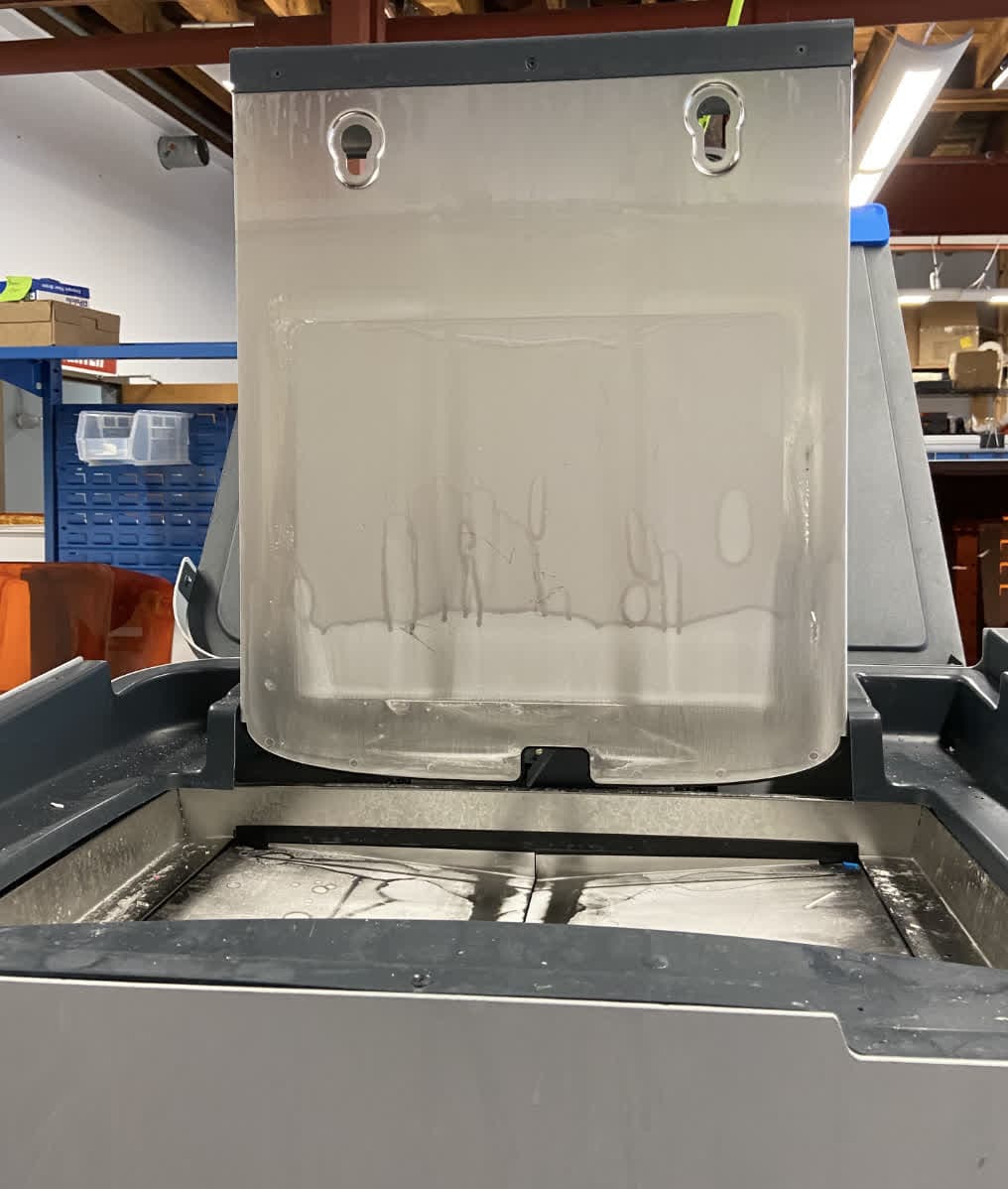

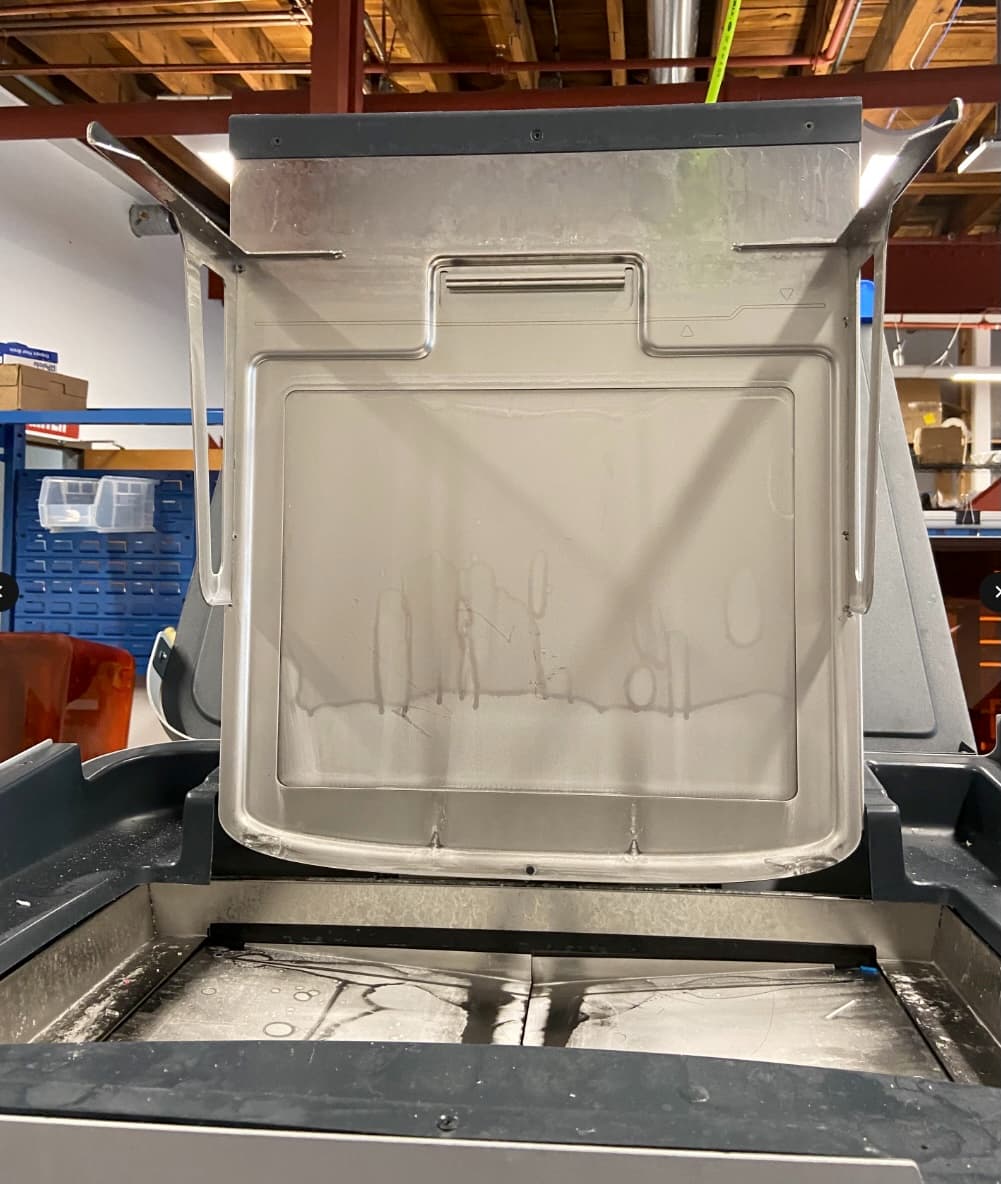

第 6 步：拆卸背板
向上抬起背板以解锁并将其 拉动 向自己方向拉 放在纸巾上或其他吸收性表面上。
第 7 步：降低 Z 轴平台
点击 降低 所有印前检查程序
第 8 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时， 请勿执行维护程序。断开机器电源后， 等待五分钟，然后再继续执行维护程序。
危险：
在机器通电时进行维护 会增加触电风险。在机器通电时， 切勿拆卸机器面板。在尚未安装面板的情况下， 切勿重新接通机器电源。
第 9 步：拔掉网络电缆和 Wi-Fi 天线
如果已连接以太网电缆和 USB 连接线，请断开它们与机器的连接。拧开并拆除 Wi-Fi 天线。
拆卸 Form Wash L
概览： 拆卸 Form Wash L，以便操作叶轮耦合器马达组件和磁铁。
注意：
Form Wash L 含有敏感的电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：打开前面板
从右侧拉出前面板。保持打开状态，以便操作溶剂监测器和清洗桶。

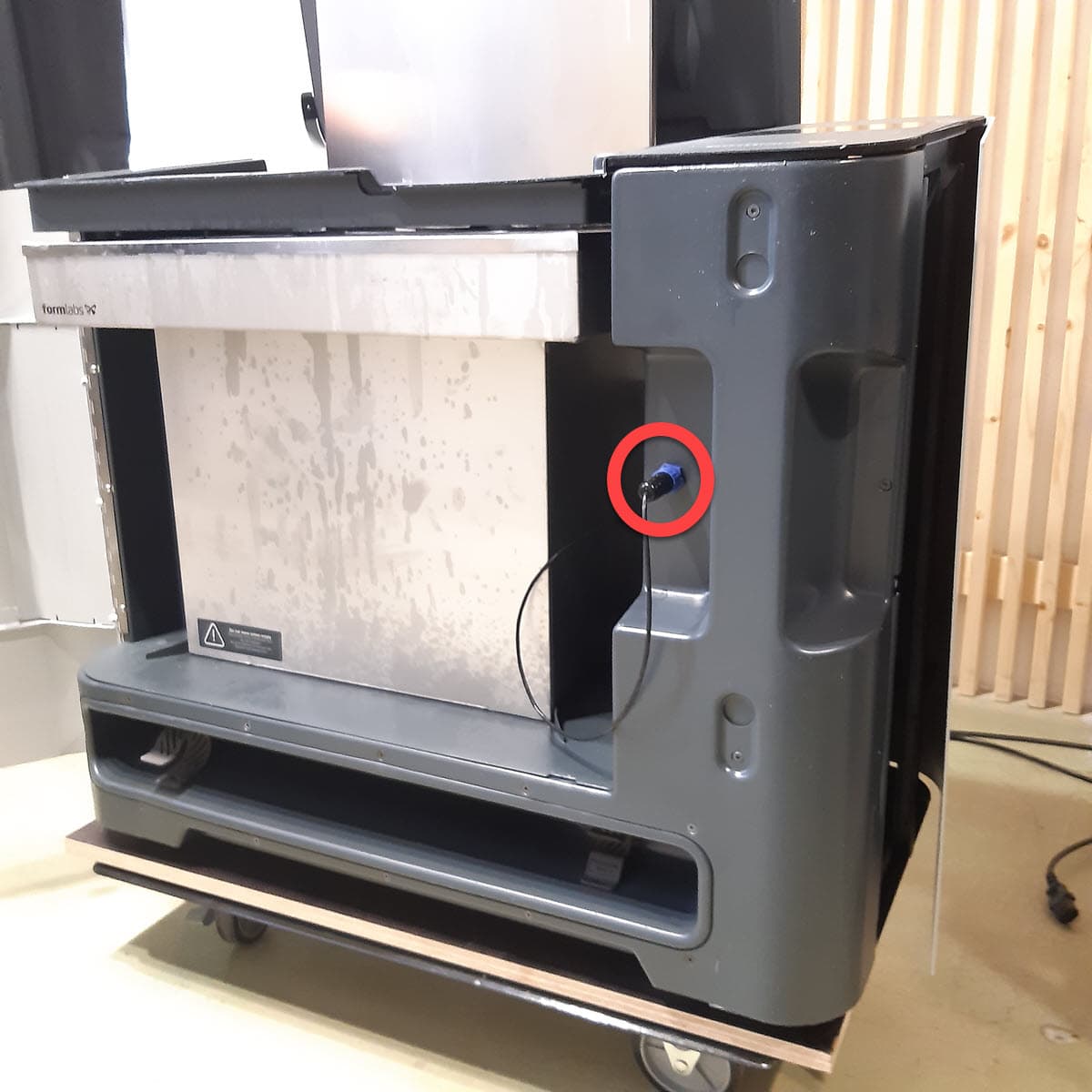

第 2 步：拔掉溶剂监测器的插头
从 Form Wash L 前面拔掉溶剂监测器的插头。将溶剂监测器支架（与溶剂监测器相连）从清洗桶中提出，放在一旁的纸巾上或其他吸收性表面上。
第 3 步：拆卸清洗桶
将清洗桶轻轻拉向自己，将其从 Form Wash L 中取出，放在纸巾上或其他吸收性表面上。
提示：
清理清洗桶 同时确保容器为空并已从 Form Wash L 中取出。

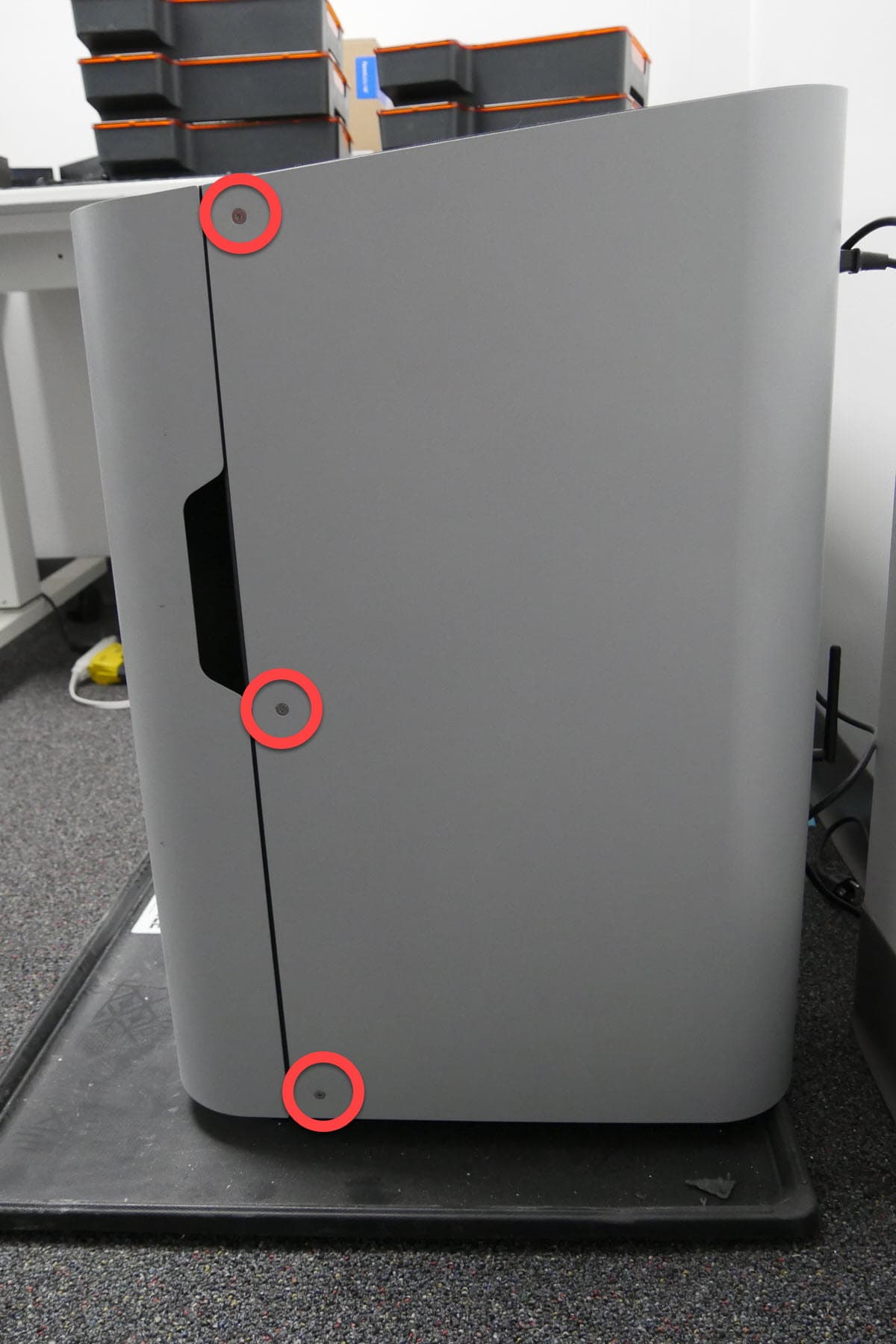

第 4 步：部分拆卸右侧面板
使用 2.5mm 六角扳手，拧下将右侧面板固定在机器右侧的三颗螺丝。将螺丝放在一旁。
第 5 步：拧下溶剂监测器插座的固定螺母
拧下 将溶剂监测器插座固定在机器前部的蓝色螺母。将螺母放在一旁。将插座通过面板推到机器内部。

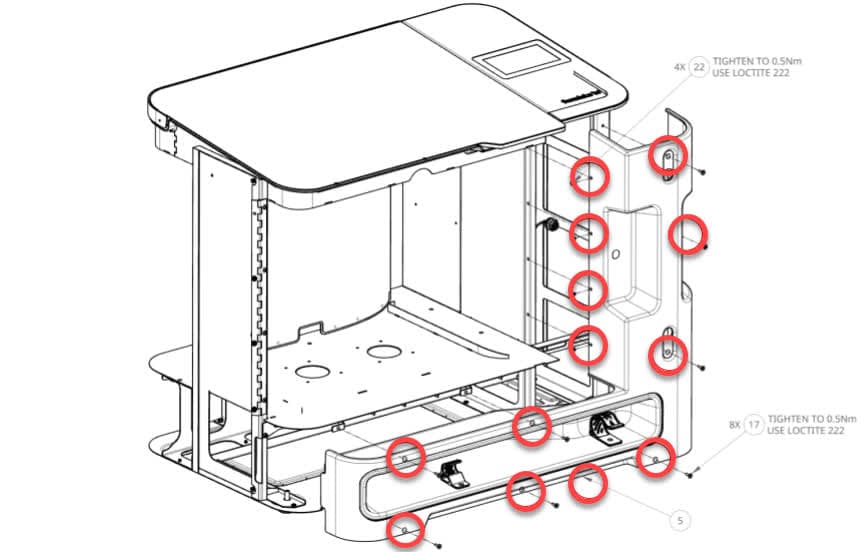

第 6 步：拆卸下部前面板
使用 2.5mm 六角扳手拧下上图所示的 13 颗将下部前面板固定到 Form Wash L 的螺丝。将螺丝放在一旁。有些螺丝可能在下部前面板的内侧由相应的螺母固定。将其放在一旁。
拆卸 Form Wash L 叶轮耦合器组件
概览： 拆卸马达组件，以更换 Form Wash L 叶轮耦合器磁铁。
第 1 步：找到马达组件
Form Wash L 配备有两个叶轮马达组件，位于机器底板的下方。识别并找到无法正常工作的马达或磁性耦合器。Formlabs 建议使用手电筒照亮马达组件。
第 2 步：将 Form Wash L 放在背面
在工作面上铺一块软布，以保护开关或 Wi-Fi 天线插头。旋转机器，使其背面朝下，以便更容易操作马达组件。
小心：
移动机器至少需要两名能够轻松抬起大型重物的人员。
第 3 步：拔掉马达组件电缆
按压与每个马达组件相连的电缆连接器插片。轻轻拉动白色连接器插片，将电缆从马达组件上取下。
注意：
请勿拉扯马达组件电缆或将马达组件电缆从机器上拉开。否则会损坏电缆。
第 4 步：拧下马达组件
使用 2.5mm 六角扳手，从最远的螺丝开始依次拧下每个马达周围的四颗螺丝。将螺丝和垫圈放在一旁。
可从机器底板的顶部或底部操作马达组件的螺丝头，具体取决于 Form Wash L 的生产日期。如果马达组件螺丝位于面板下方，请使用 L 型 2.5mm 六角扳手。
每个马达组件还包括四个银色垫片。将其放在一旁。
提示：
在拧下最后一颗螺丝之前，从下方托住马达，以防马达掉落。

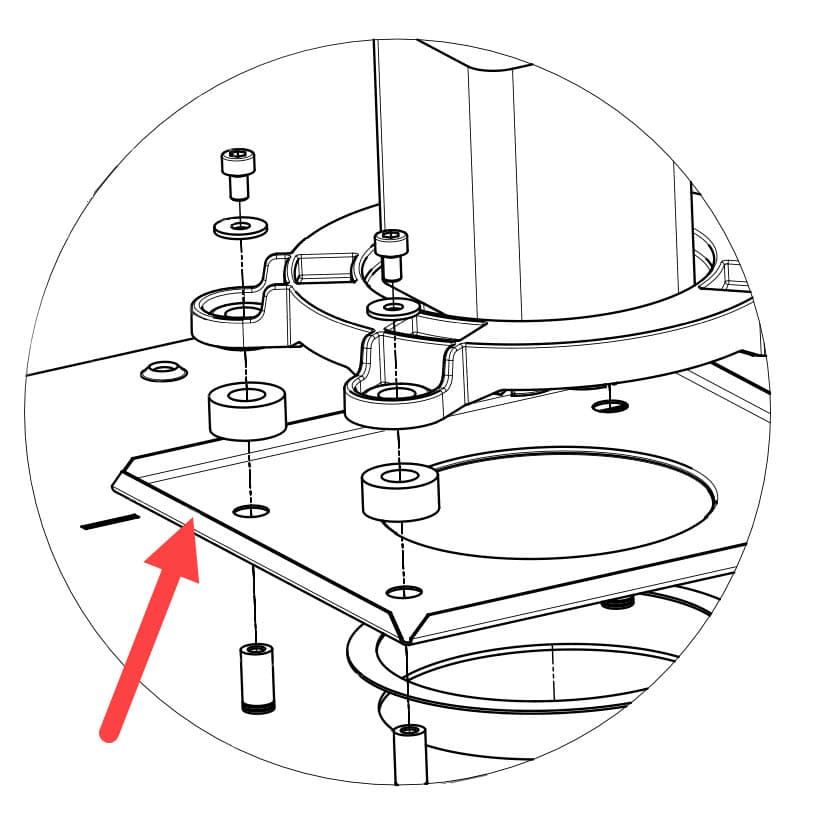

第 5 步：拆卸离合器盖
从底板上拆下离合器盖。离合器盖应与底板贴合紧密。将离合器盖放在一旁。

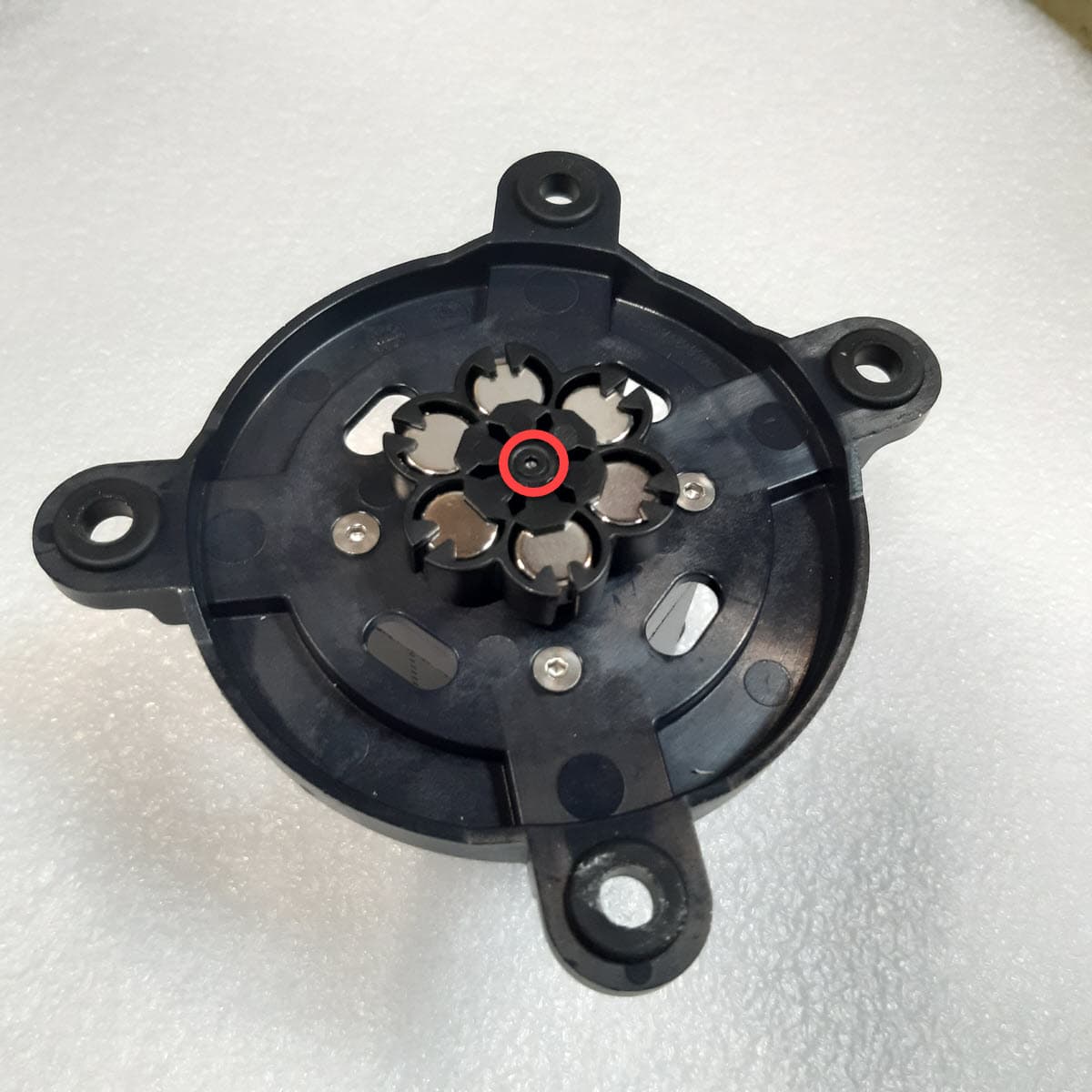

第 6 步：拧下磁性耦合器组件
使用 1.5mm 六角扳手拧下磁性耦合器组件顶部的螺丝，然后将其放在一旁。将联轴器组件与马达分离。
第 7 步：检查磁铁方向（可选）
如果叶轮马达运行正常，但清洗桶中的叶轮未旋转，请检查叶轮耦合器磁铁的方向。保持恒温 马达顶部六个磁铁附近的一个磁铁。 注意磁铁的方向，确保其极性交替（即遵循 + - + - + - 图案）。
第 8 步：修复方向错误的磁铁（可选）
如果发现有磁铁方向错误，请使用 平头 螺丝刀 轻轻撬开外壳用 1.5mm 六角扳手将磁铁从磁性耦合器组件中推出。根据需要重复上述过程。
翻转所有方向错误的磁铁后，将其重新装入。 确保调整后，各磁铁的极性为交替排列。
安装叶轮耦合器马达组件替换件
概览： 重新组装叶轮耦合器马达组件，并将马达组件重新安装到 Form Wash L 上。
第 1 步：将磁性耦合器组件连接到马达组件上
使用 1.5mm 六角扳手，将磁性耦合器组件重新拧入马达组件。

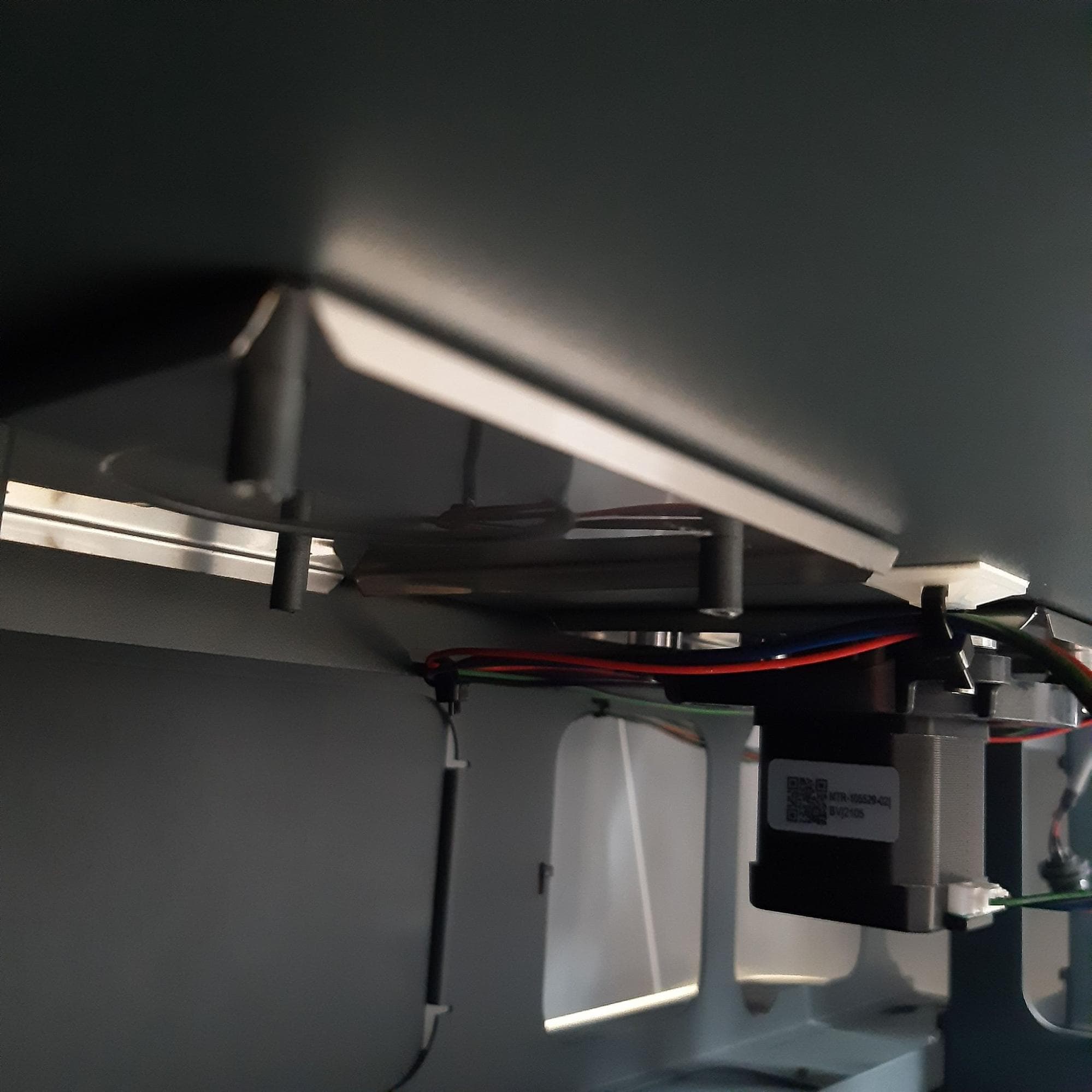

第 2 步：将离合器盖安装到底板上
将新离合器盖上的四个小孔与底板上的四根柱对准。幻灯片 离合器盖安装到支柱上，直至与底板齐平。离合器盖应与底板贴合紧密。

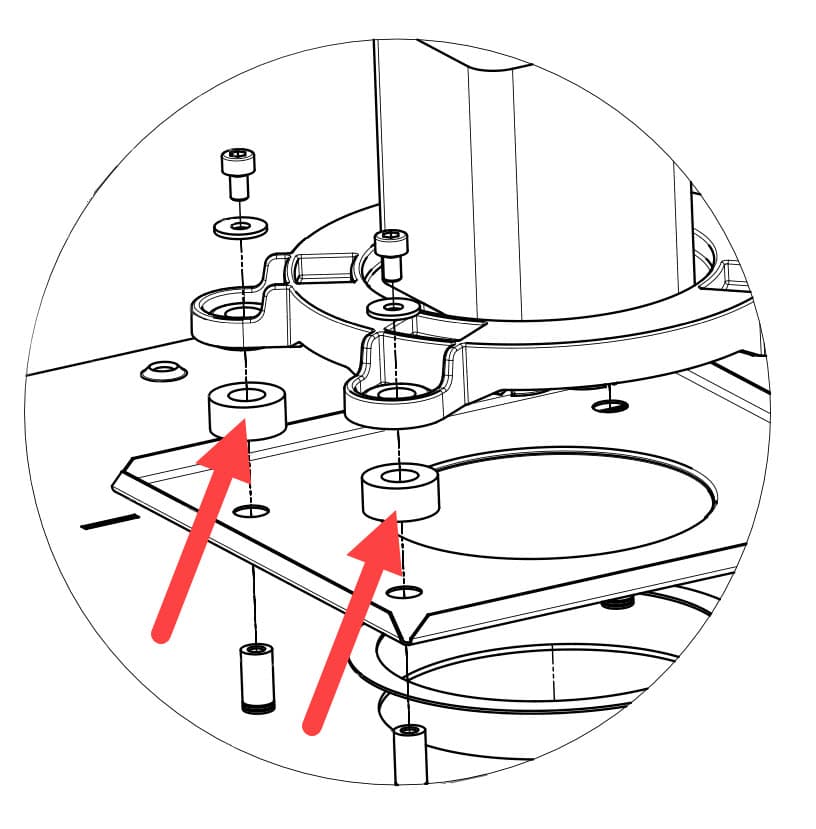

第 3 步：将银色垫片放在底板的支柱上
将四个银色垫片分别放在底板的相应柱上。这些垫片位于 马达组件 和离合器盖之间的间隙
第 4 步：将马达组件重新安装到 Form Wash L 上
将马达固定在离合器盖上，使螺孔位置匹配，且白色电缆连接器应朝向机器的正面。大的银色垫片应放置在离合器盖和马达之间。 在其中一个 2.5mm 六角螺丝上放置垫圈。将六角螺丝拧入四个螺孔之一。对其余的螺丝和垫圈重复上述步骤。使用 2.5mm 六角扳手，从最远的螺丝开始，依次拧紧每颗螺丝，直至完全紧固。
第 5 步：重新连接马达组件电缆连接器
轻轻地将马达组件的电缆连接器插回相应的马达中。
第 6 步：直立放置 Form Wash L
将机器恢复到正常直立位置。
重新组装 Form Wash L
概览： 将溶剂监测器电缆和下部前面板重新安装到 Form Wash L 上。
第 1 步：安装下部前面板
将下部前面板与 Form Wash L 的前面对齐。请注意未与机架上相应螺孔对齐的螺孔。在将下部前面板安装到机器上之前，必须先重新安装这些螺丝。
第 2 步：拧入假螺丝（可选）
如果发现有任何螺孔未与机架上的相应螺孔对齐，请在这些孔中各放入一颗螺丝，并用面板内侧的螺母固定。

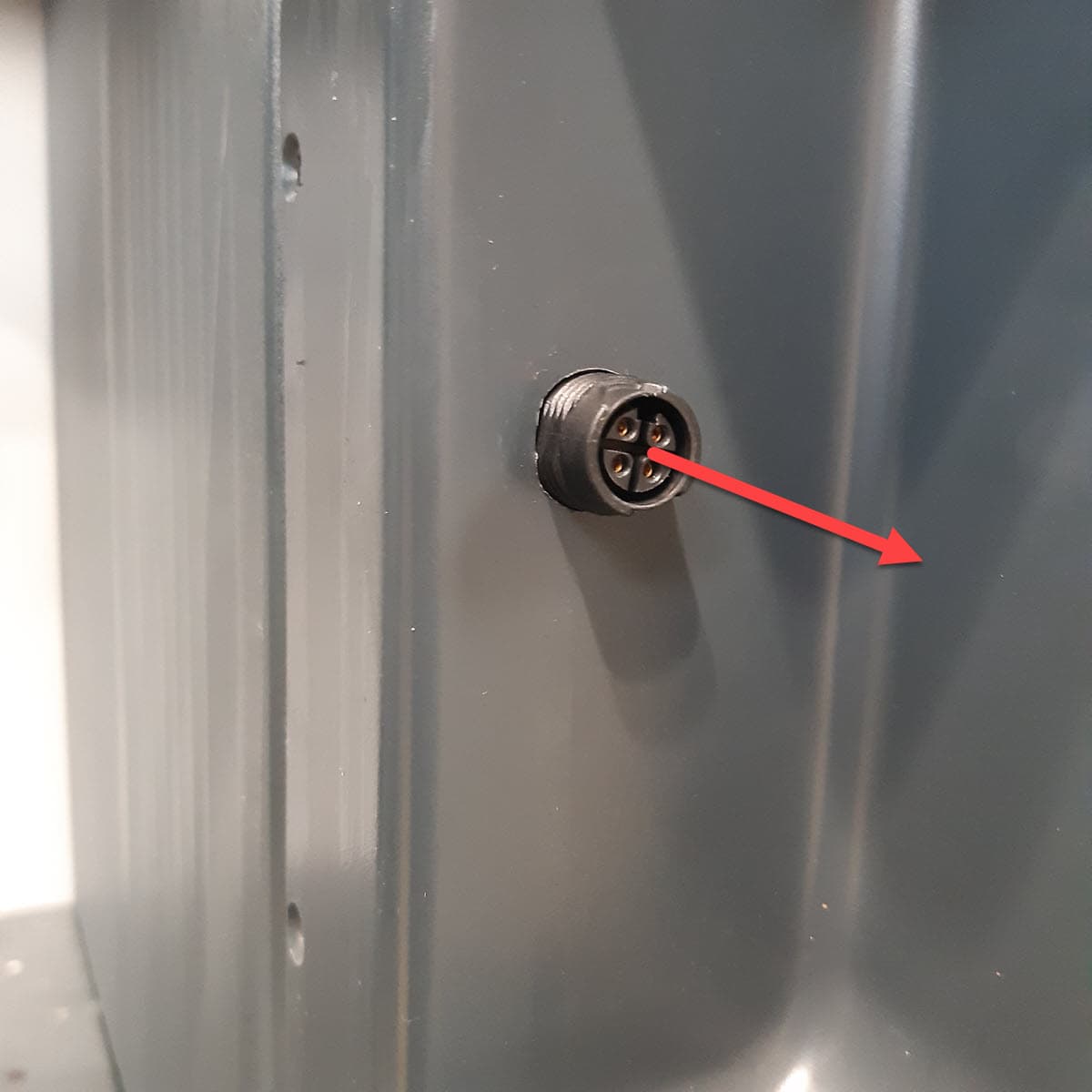

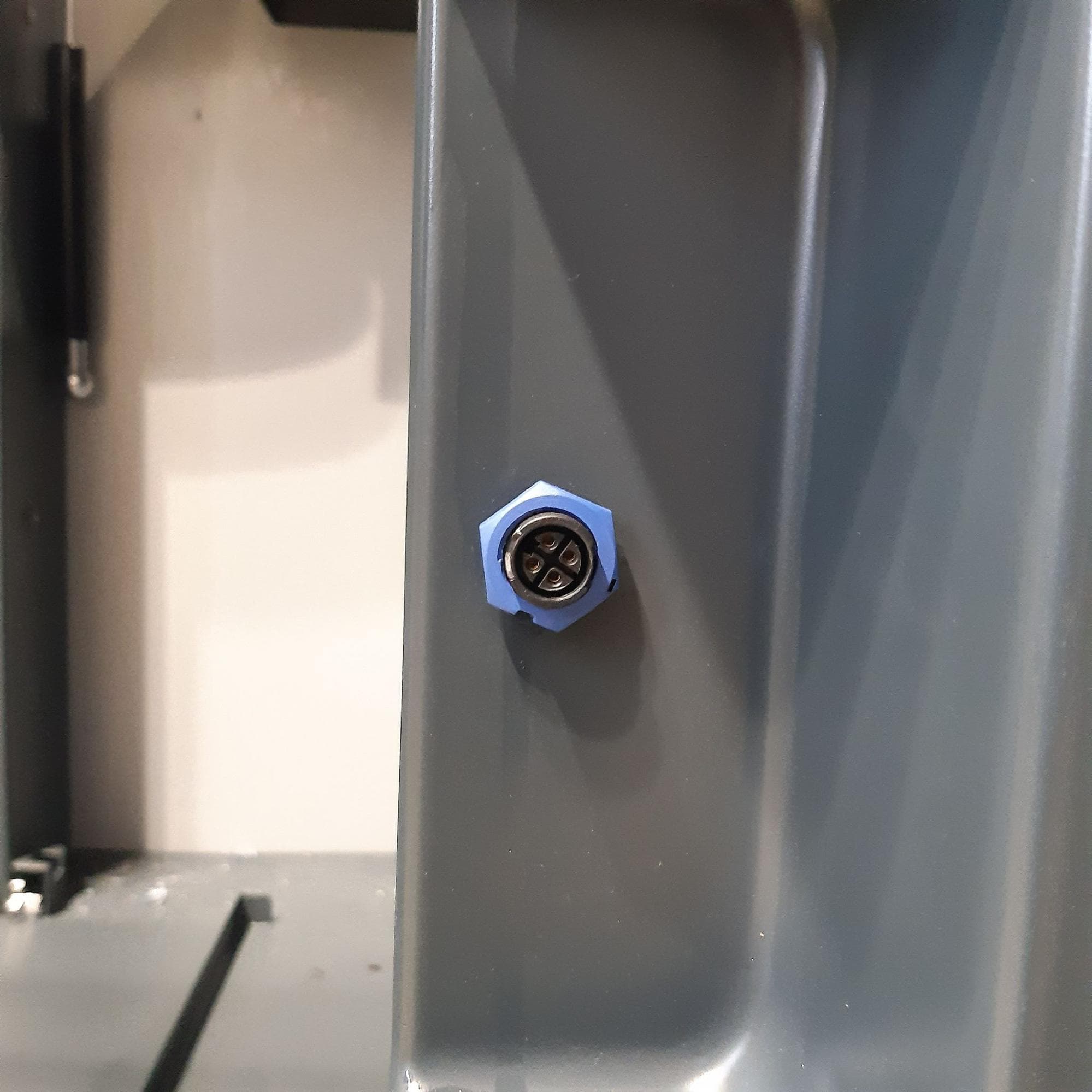

第 3 步：重新连接溶剂监测器电缆
从 Form Wash L 内部取出溶剂监测器电缆。 重新插入 插座 直到螺纹完全拧入 完全移出拧紧 的 蓝色 螺母 直至紧固

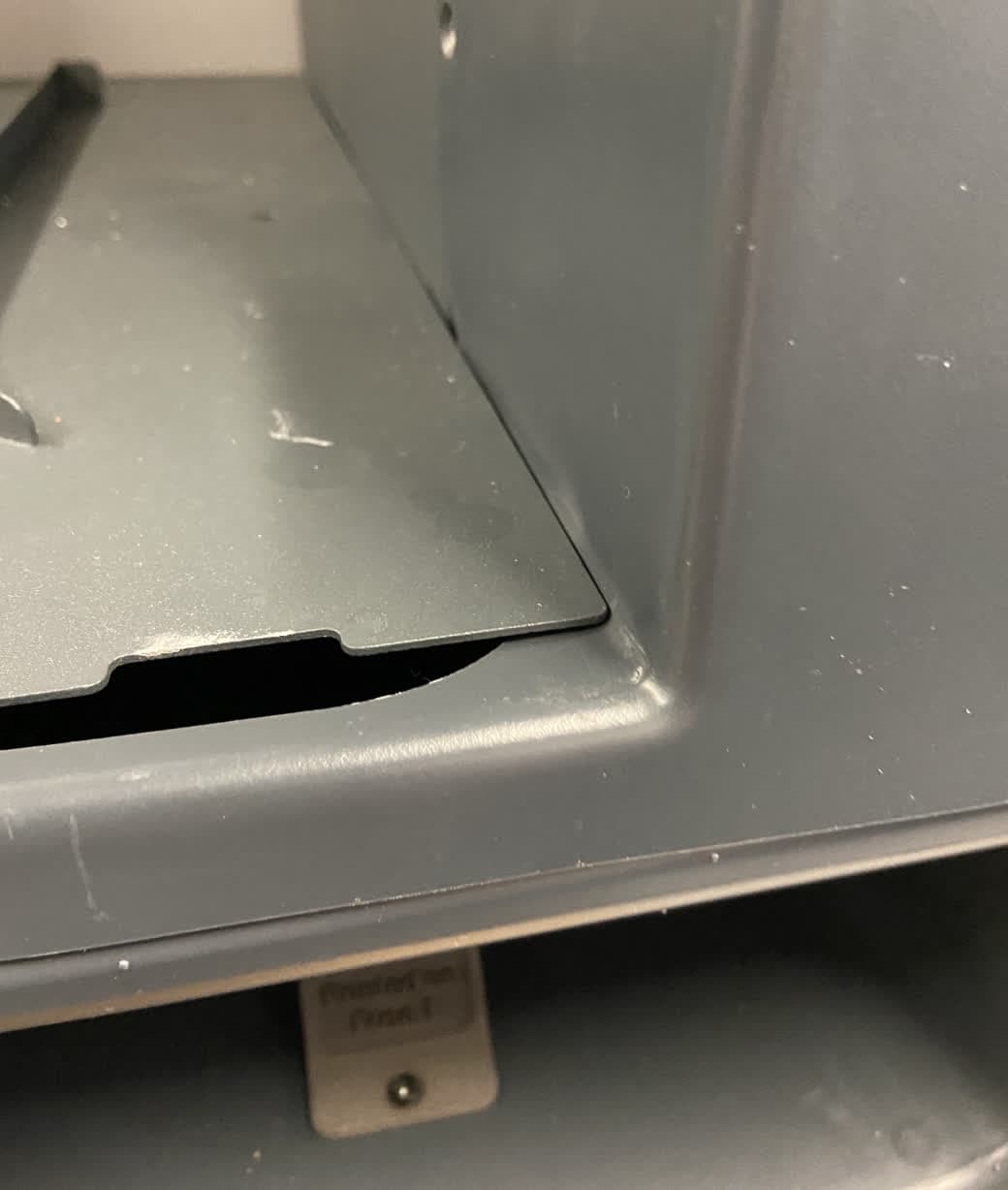

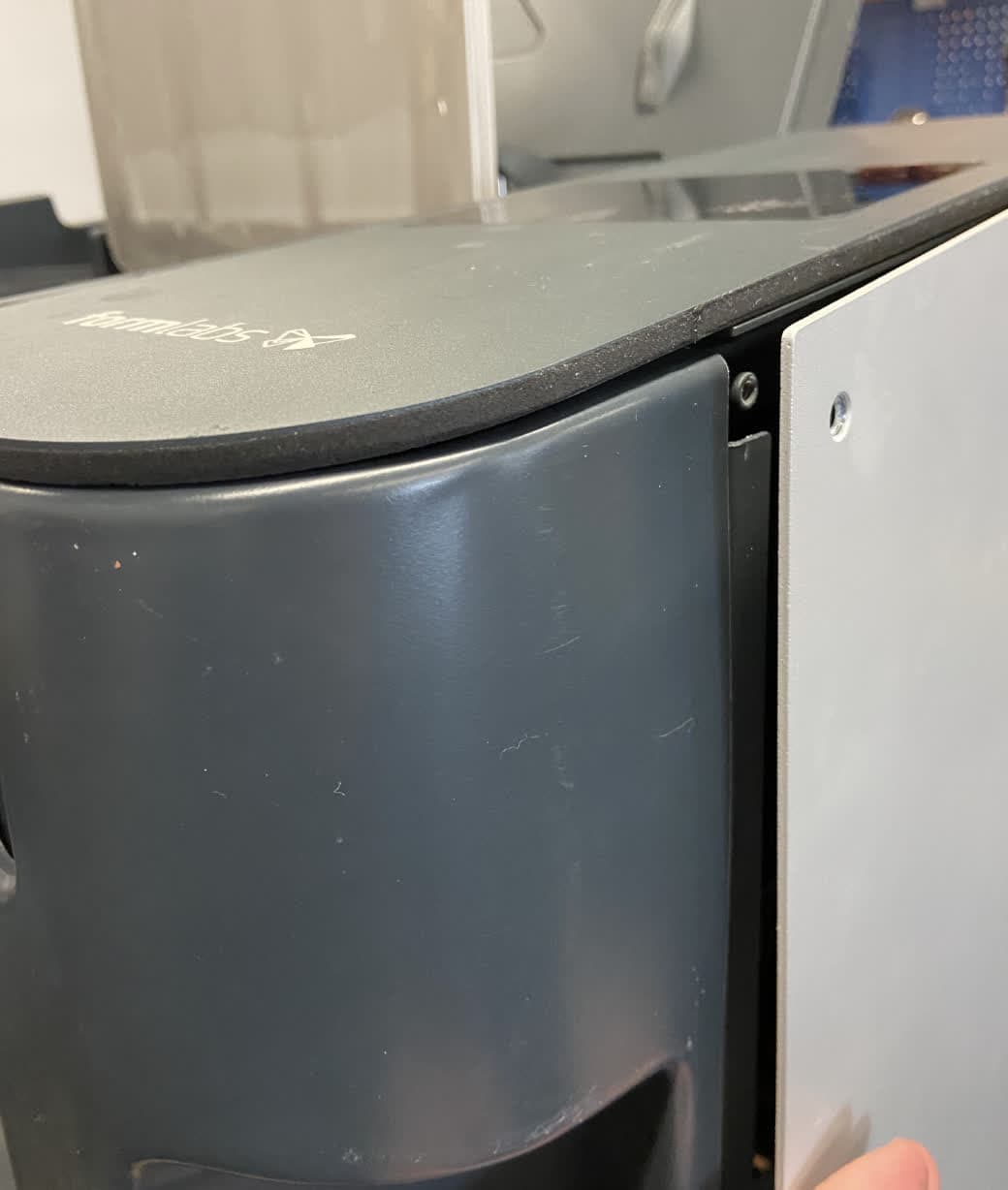

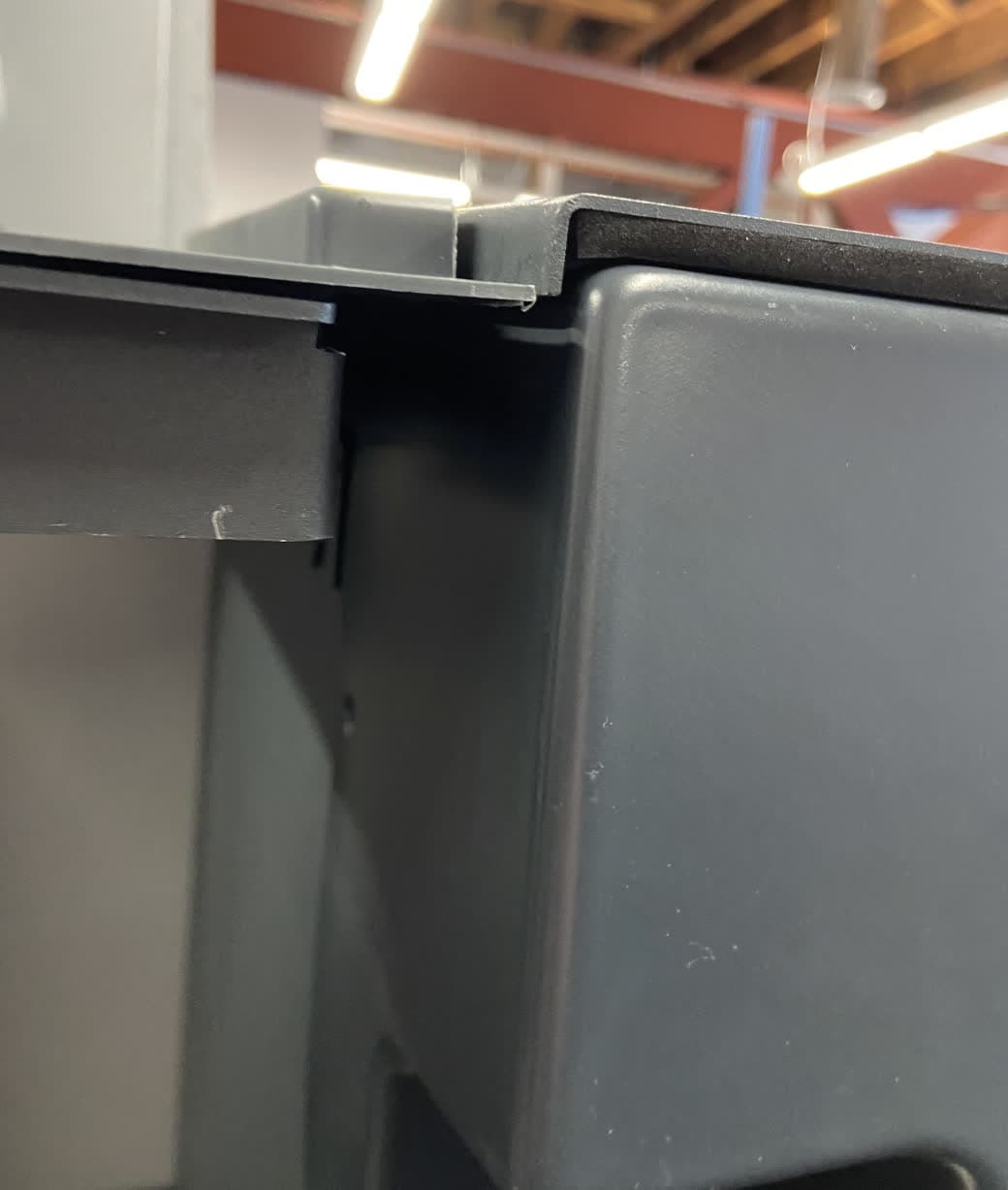

第 4 步：重新安装下部前面板
将下部前面板滑入到位。将一根 2.5mm 六角螺丝拧入下部前面板的每个开口螺孔中。拧紧螺丝 使用 2.5mm 六角 六角扳手将螺丝拧紧
注意：
确保下部前面板的右侧 插槽 右侧面板下方
第 5 步：重新安装右侧面板
在右面板的三个开口螺孔中各拧入一颗 2.5mm 六角螺丝。使用随附的 2.5mm 六角 关键 直至完全拧紧确保右侧面板 上方 下部前面板
第 6 步：安装溶剂监测器
打开清洗桶的盖子将溶剂监测器支架（与溶剂监测器相连）夹在清洗桶前缘。
第 7 步：放入清洗桶
重新插入清洗桶，将其滑入到位并关闭 打印 的 门。 在最近生产的机器中， 正确安装后，桶的左侧可见 Formlabs 标志。
第 8 步：插入溶剂监测器电缆
将清洗桶的溶剂监测器电缆插入前面板上的插座中。
完成修复
概览： 重新安装外壳后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接 Form Wash L 电源线并打开电源。将设备背面的断路器开关切换至 开 位置以打开机器。
第 2 步：升高 Z 轴平台
在触摸屏上点击 升高。
第 3 步：安装背板
将后面板重新挂在 Form Wash L 的支架上。
第 4 步：重新插入清洗篮
将铁丝篮重新插入 Form Wash L。
第 5 步：关闭前面板
轻轻推动前面板直至闭合。
第 6 步：更换溶剂
在触摸屏上点击 溶剂。挑 溶剂 界面点击 更换溶剂 并按照屏幕上的说明重新注满清洗桶。
第 7 步：在清洗桶中注入溶剂
将虹吸泵的吸入口插入溶剂容器中。将泵的柔性软管放入清洗桶中并牢牢固定。将溶剂泵入清洗桶，使液位达到刻度处。
第 8 步：处置残留溶剂
按照当地法规处置多余的溶剂和废抹布。
第 9 步：测试修复效果
开始一个清洗周期。如果修复成功，叶轮应能正常转动。联系方式 Formlabs Support 或您的 授权经销商 以分享程序结果
