更换 Form Wash L 溶剂泵夹

Form Wash L 配备有电动溶剂泵，存放在清洗桶下方的插槽中。泵由两个挂钩固定。如果这些挂钩损坏，泵可能无法固定到位，并在打开机器门时掉落。

请根据本指南更换 Form Wash L 溶剂泵夹。

所需物品：

Formlabs：

第三方：

预计所需时间：5－10 分钟

准备工作区

概览： 准备好 Form Wash L 和工作区，以便更换溶剂泵夹。

第 1 步：准备工作区

清理 Form Wash L 前方的工作区，以便完全打开机器门。

第 2 步：拆卸溶剂泵

打开 Form Wash L 的门，从存储槽中取出溶剂泵（如果尚未取出）。将溶剂泵放在一旁。

概览：从存储槽中取出旧的溶剂泵夹片。

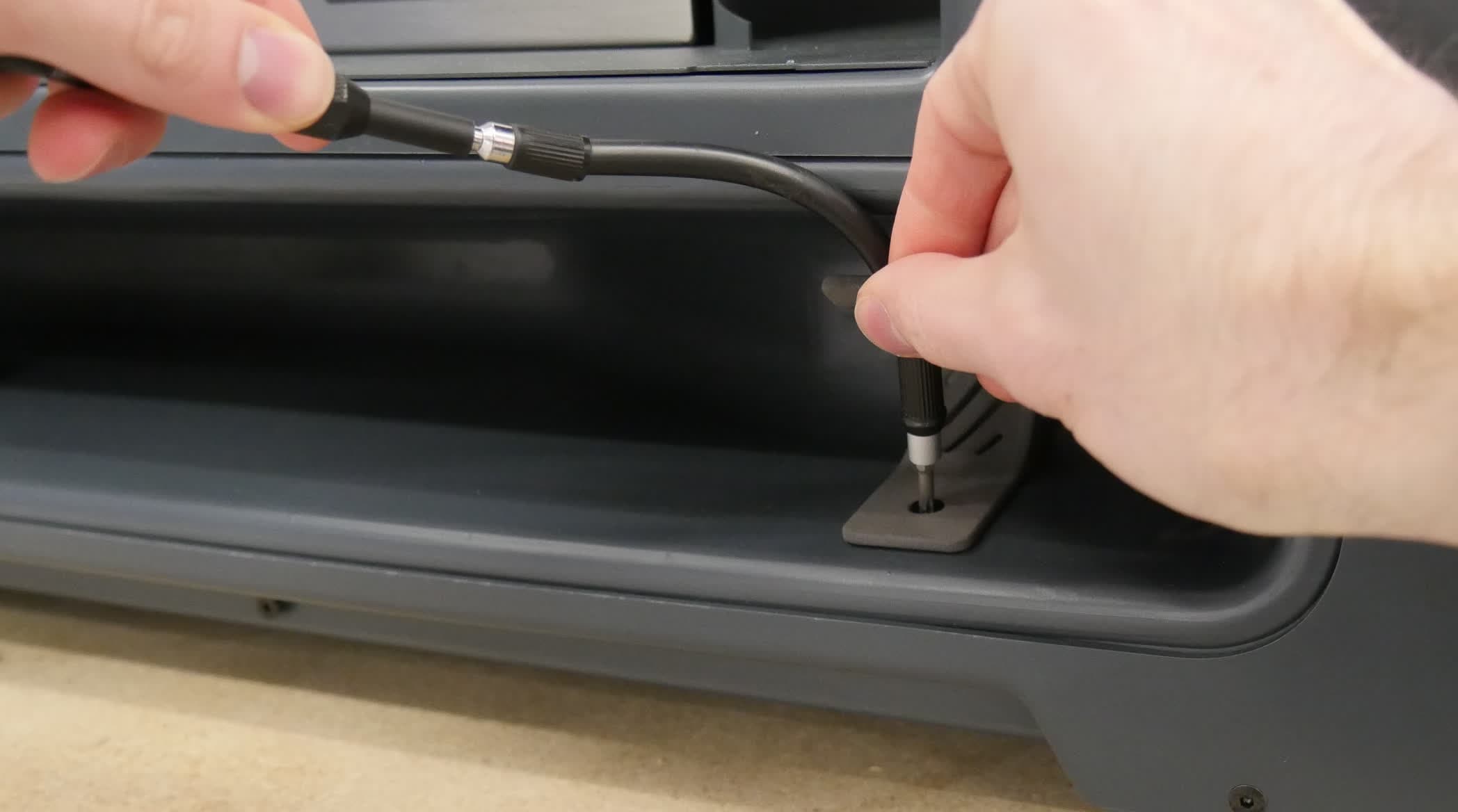

第 1 步：拧下溶剂泵夹螺丝

两个溶剂泵夹均通过一颗螺丝和一个集成挂钩固定。使用十字螺丝刀，拧松并取下固定两个挂钩的螺丝。可能需要使用柔性或角度螺丝刀延长杆来拧下右侧夹的螺丝。将螺丝放在一旁以待处理。

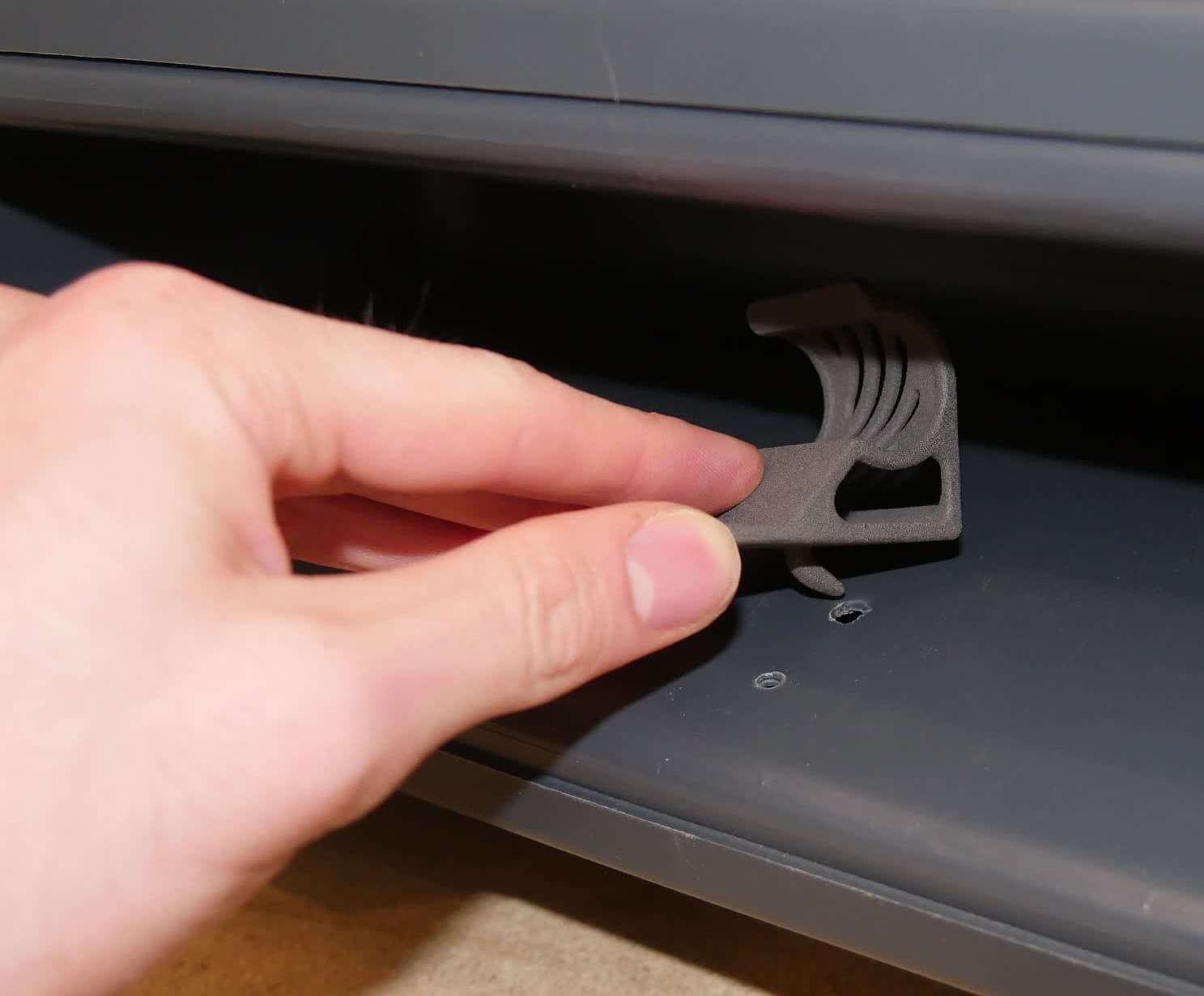

第 2 步：拆卸溶剂泵夹

向上和向前拉动溶剂泵夹，使其从机器上脱钩。将夹子放在一旁以备处置。

概览：安装溶剂泵替换夹子。

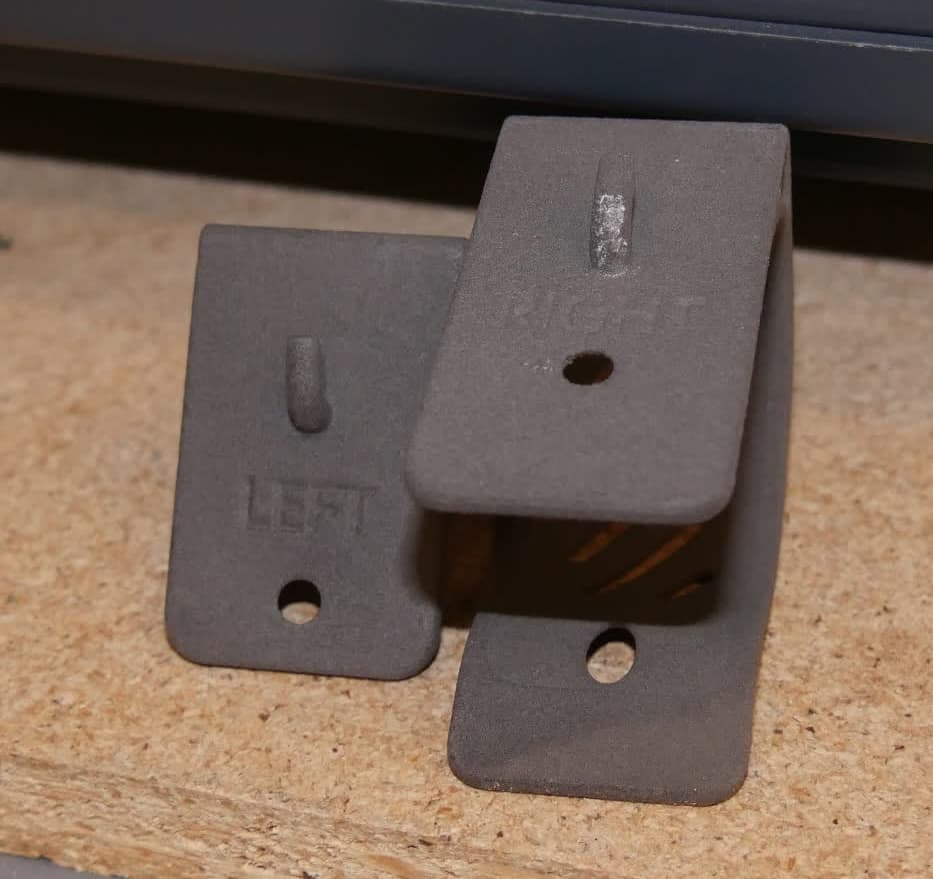

从包装中取出溶剂泵替换夹。夹子底面刻有 LEFT（左） 和 RIGHT（右），以指示其在溶剂泵存储槽中的安装位置。

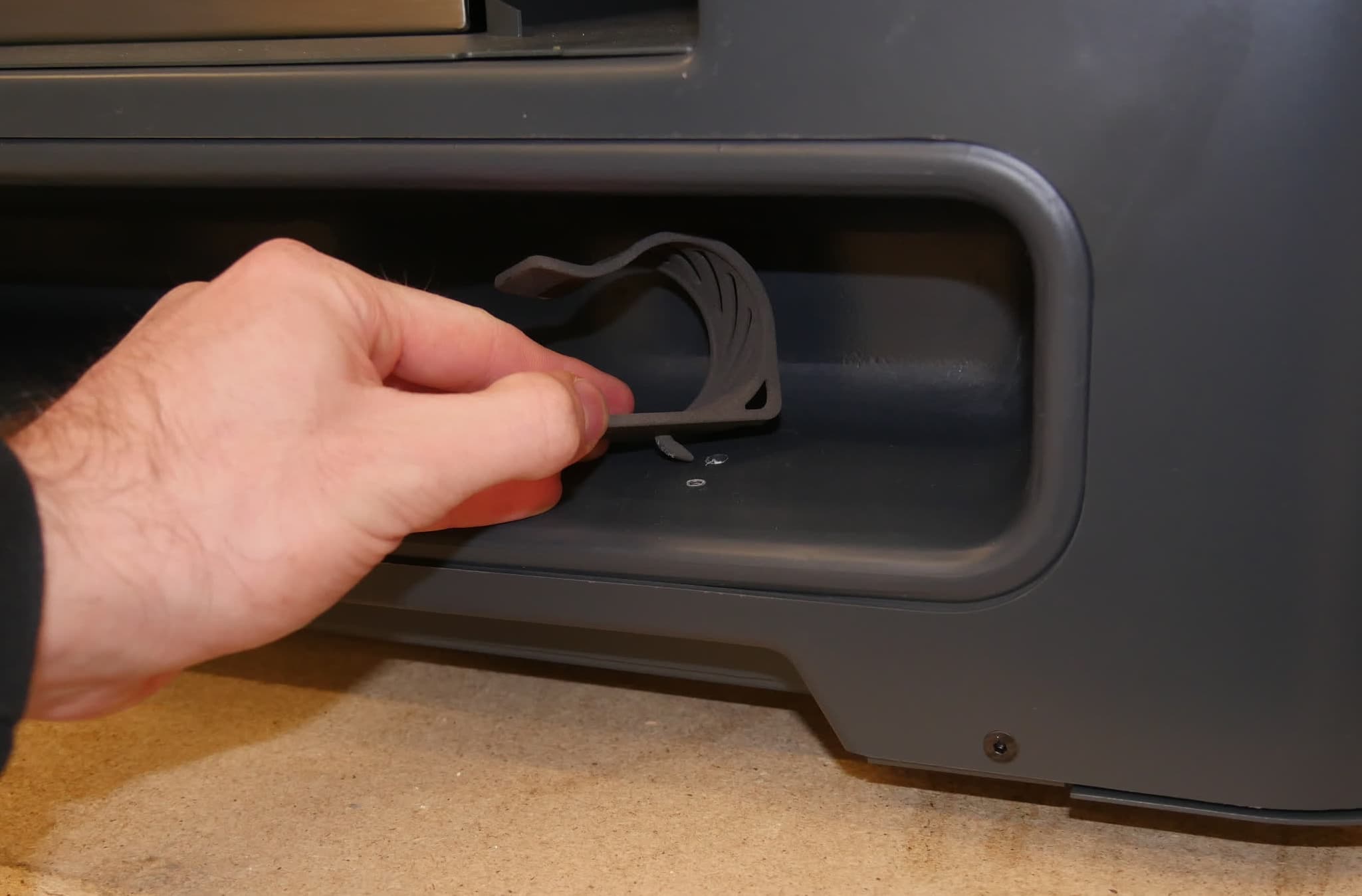

第 2 步：安装溶剂泵夹

将标有LEFT（左）
的夹子与溶剂泵储存槽左侧的孔对齐。
将夹子的钩子插入后孔。向下向前按压夹子，直至其与存储槽底部齐平。检查夹子前部的螺孔是否与 Form Wash L 上的螺孔对齐。对标有 RIGHT（右）的夹子和右侧孔组重复上述操作。

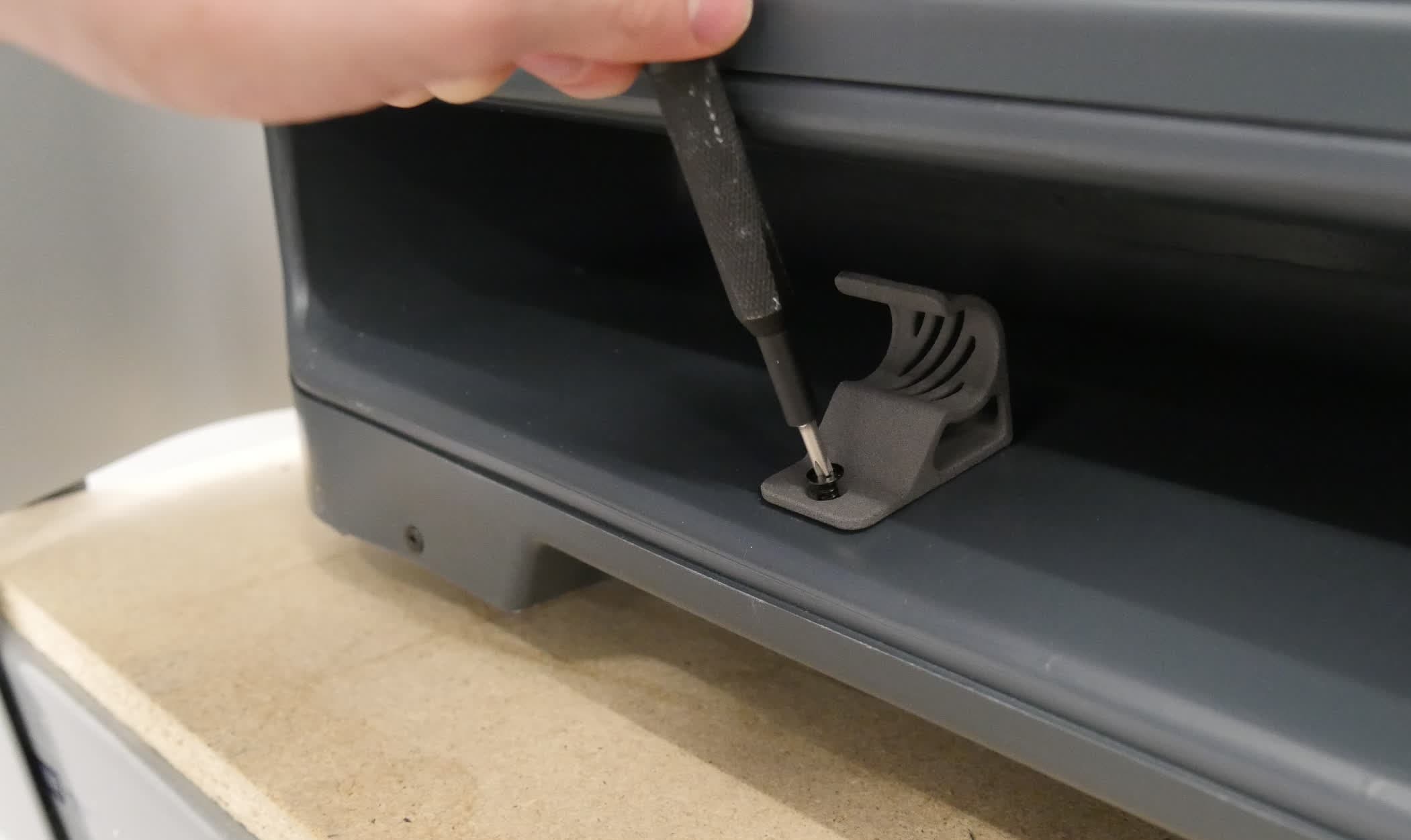

第 3 步：固定溶剂泵夹

将溶剂泵夹固定螺丝拧入两个夹的螺孔中。使用十字螺丝刀拧紧螺丝，直至完全紧固。可能需要使用柔性或角度螺丝刀延长杆来拧紧右侧夹的螺丝。

概览： 安装好溶剂泵替换夹后，进行最终检查。

第 1 步：测试溶剂泵夹

将溶剂泵重新插入其存储槽，并检查其是否由夹子固定到位。检查门是否能正常开关。
