更换 Form Wash L 清洗桶联锁开关

Form Wash L 通过机器背面的开关确定清洗桶是否完全就位。如果该开关断开或损坏，机器将无法检测到清洗桶，也无法启动清洗周期。

请根据本指南更换 Form Wash L 清洗桶联锁开关。

所需物品：

Formlabs：

清洗桶互锁开关替换件
电动虹吸泵（随 Form Wash L 一起提供）

第三方：

2.5mm 六角扳手
至少 42L 的空溶剂容器
丁腈手套

预计所需时间：30－45 分钟

准备工作区

概览： 准备好 Form Wash L 和无尘的工作区，以便更换清洗桶联锁开关。

第 1 步：准备工作区

清理机器周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步：拔掉网络电缆和 Wi-Fi 天线

断开以太网和 USB 电缆与设备的连接（如果已连接）。拧开并拆除 Wi-Fi 天线。

第 3 步：拔掉机器插头

危险：

在机器通电时进行维护会增加触电风险。在机器通电时，切勿拆卸机器面板。在尚未安装面板的情况下，切勿重新接通机器电源。

请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开机器电源后，等待五分钟，然后再继续执行维护程序。

第 4 步：清空 Form Wash L

危险：

请务必参阅 IPA 供应商提供的安全数据表 (SDS)，并将其作为主要信息来源。IPA 属于易燃化学品，在使用和储存时应远离火源。将少量 IPA 储存在适当标记和密封的容器中。

准备好 Form Wash L 包装中随附的电动虹吸泵，以及与机器中溶剂类型兼容的空容器（可储存不少于 42L 溶剂）。提起 Form Wash L 盖子。将电动虹吸泵的吸入口放入清洗桶中。将泵的柔性软管放入空的溶剂容器中并牢牢固定。打开虹吸泵开关，将溶剂从清洗桶转移到溶剂容器中。

拆除右侧外壳

概览： 拆卸机器右侧面板，以便操作互锁开关。

注意：

Form Wash L 含有敏感电子元件。在接触机器中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。

第 1 步：拧下右侧外壳螺丝

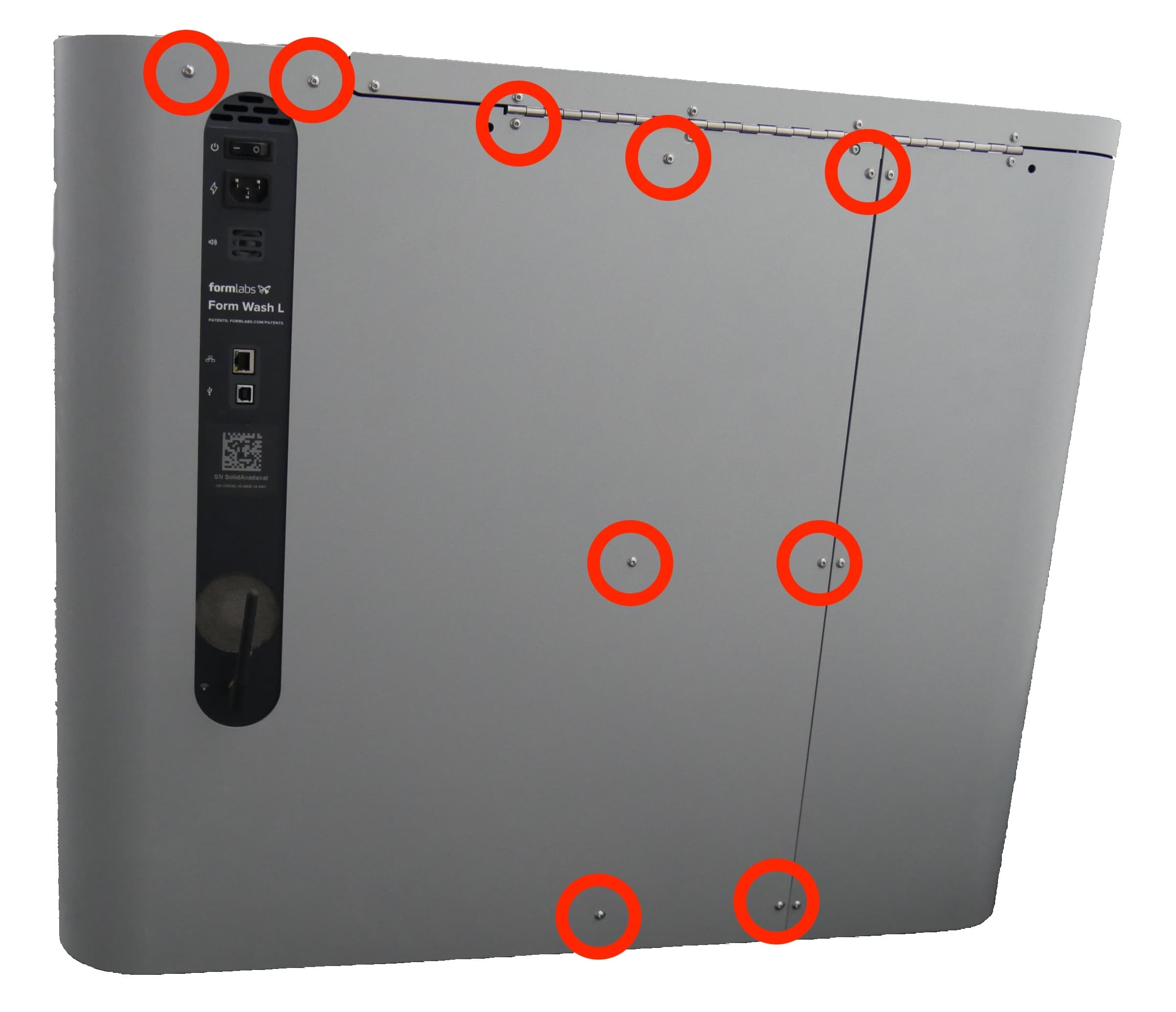

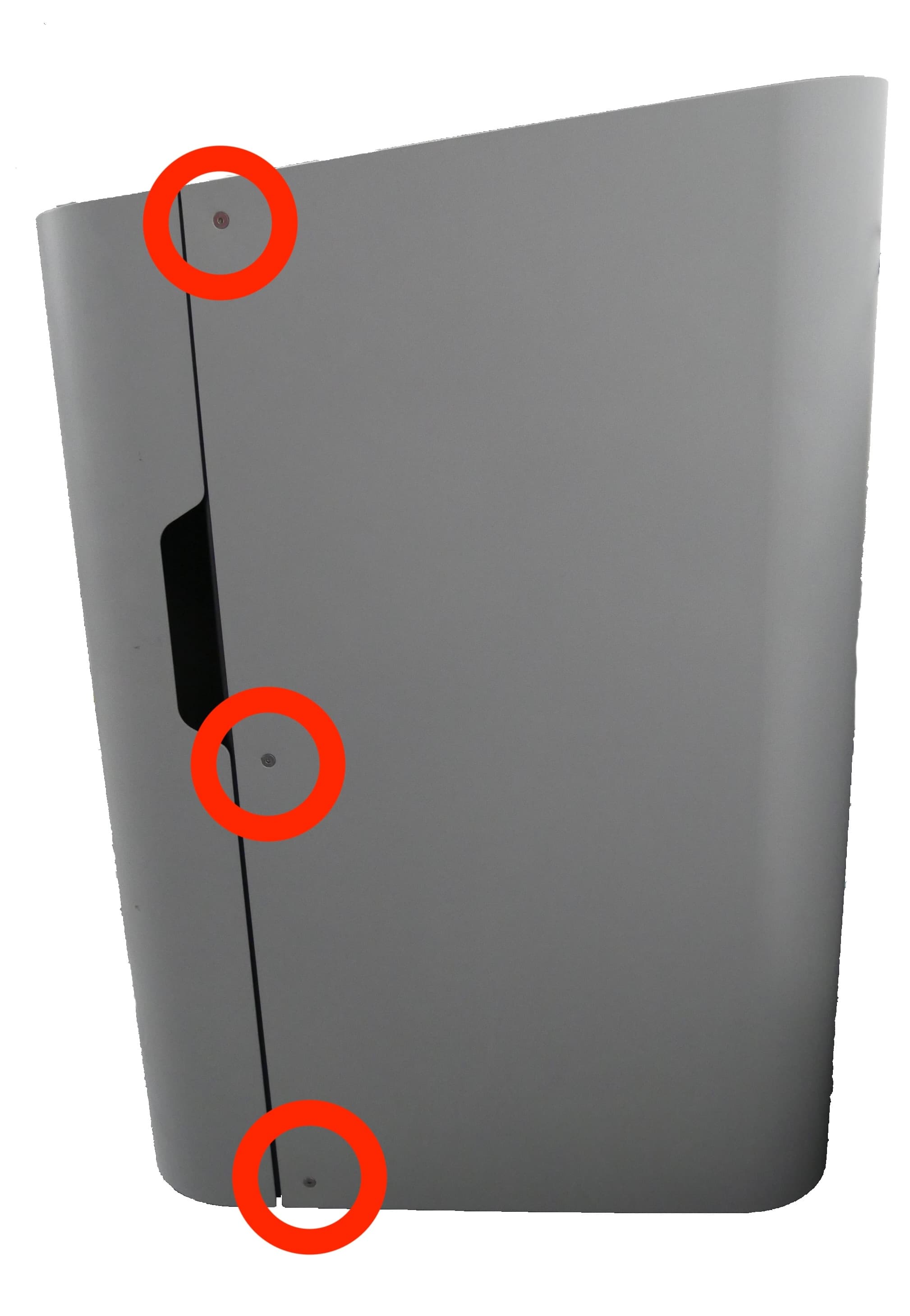

使用 2.5 mm 六角扳手，松开并卸下固定右侧外壳和 Form Wash L 机框的 12 颗螺丝。其中三颗埋头螺丝位于机器的右侧，九颗圆头螺丝位于后侧。将螺丝放在一旁。

注意：

有两颗螺丝，可通过右侧外壳的切口进行操作，用于将盖板固定在机器框架上。在此过程中，请勿拆卸这些螺丝。

第 2 步：拆卸右侧外壳

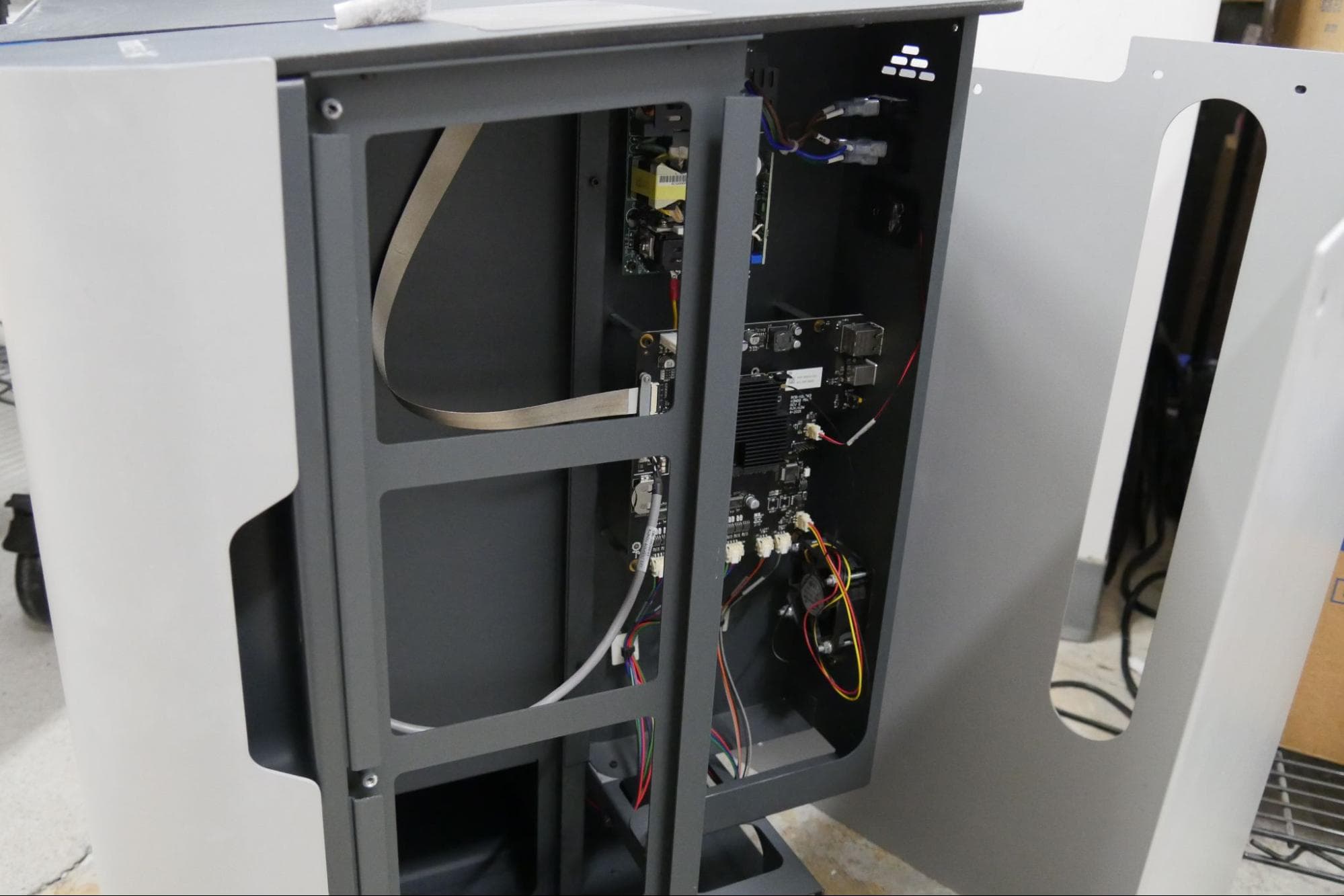

将右侧外壳拉离 Form Wash L，使其与机框分离。将右侧外壳放在一旁。

拆卸清洗桶联锁开关

概览：拧开螺丝并拆卸互锁开关。

第 1 步：找到清洗桶互锁开关

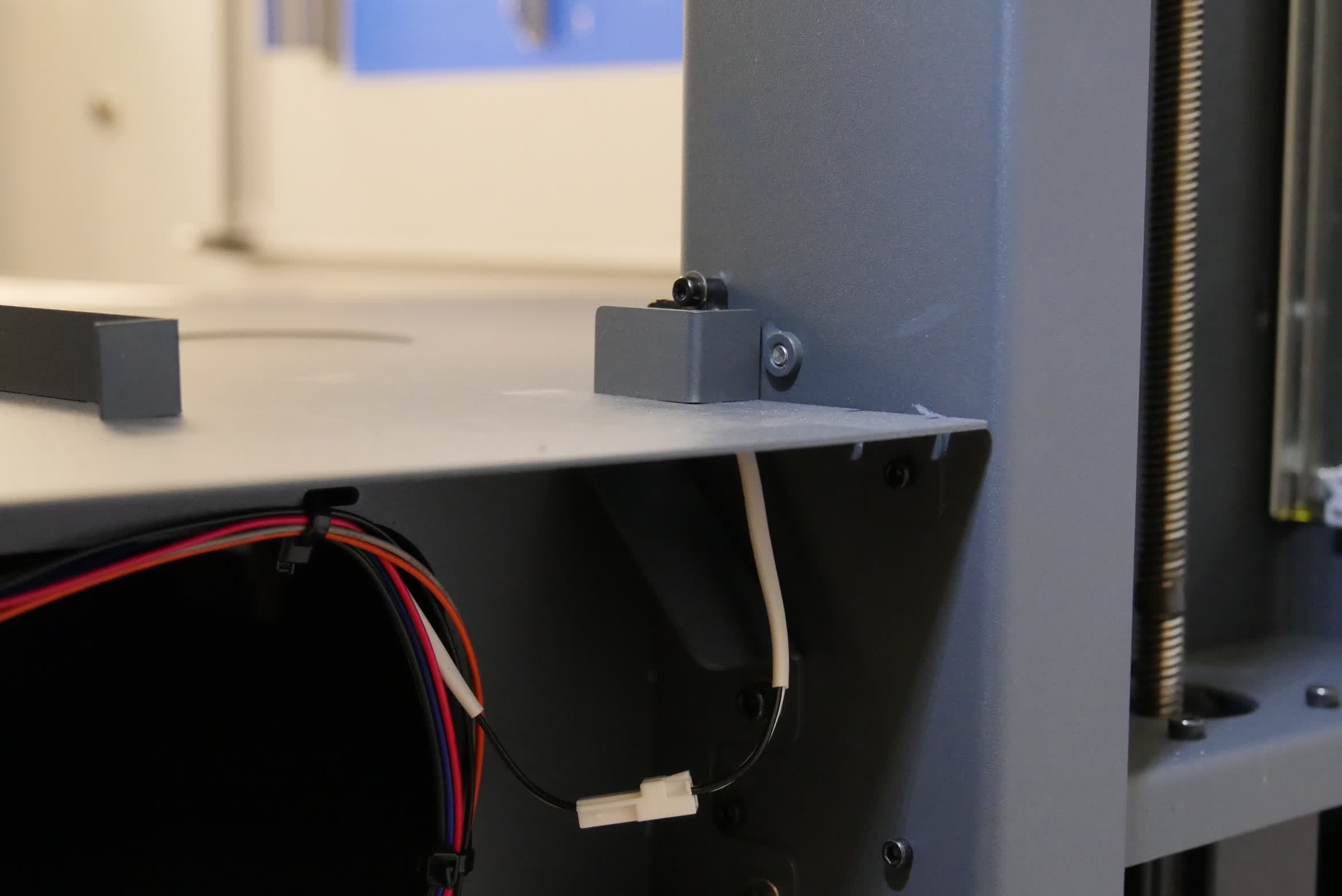

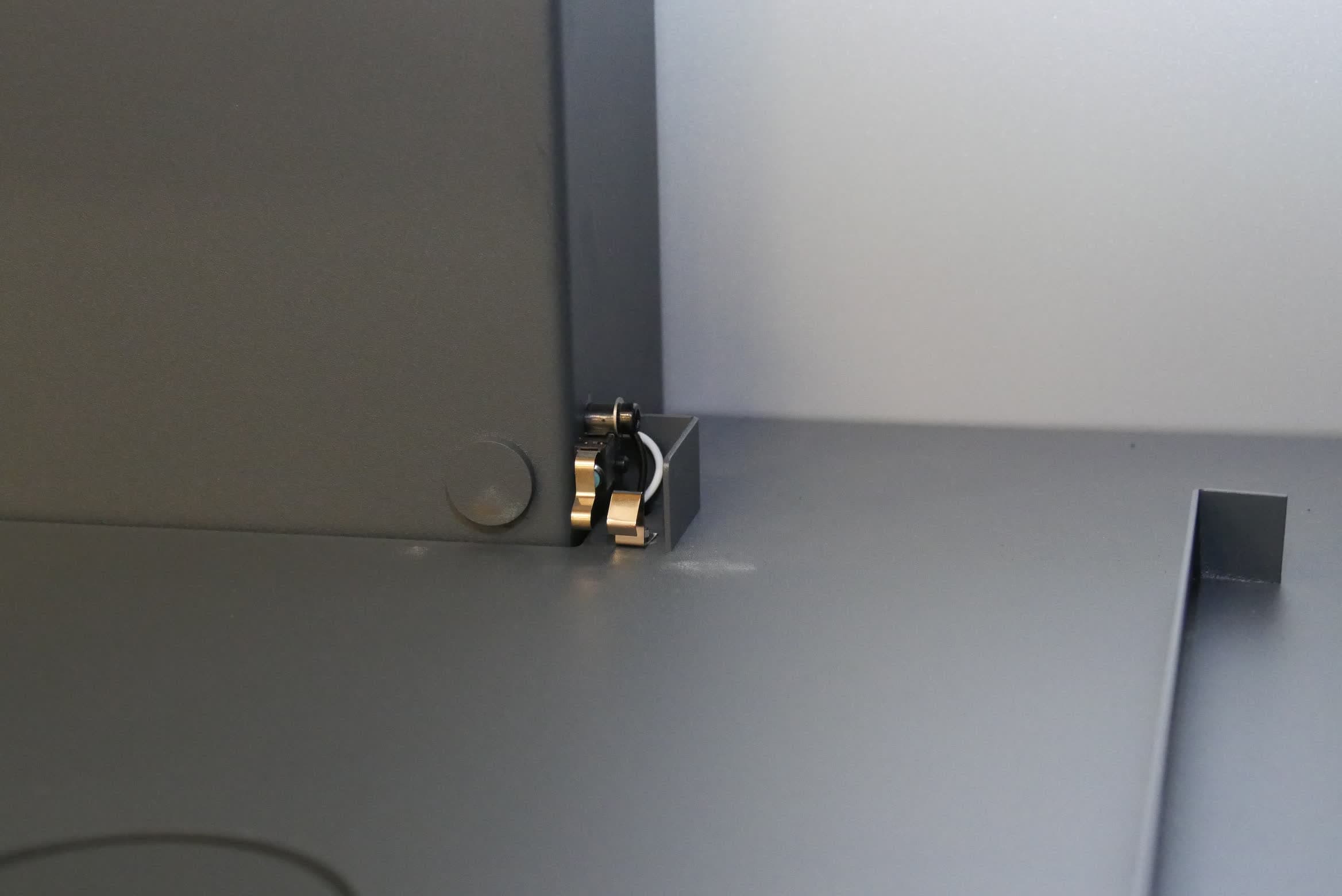

找到位于 Z 轴塔右侧的清洗桶互锁开关（从正面看 Form Wash L）。

第 2 步：拧下互锁开关固定螺丝

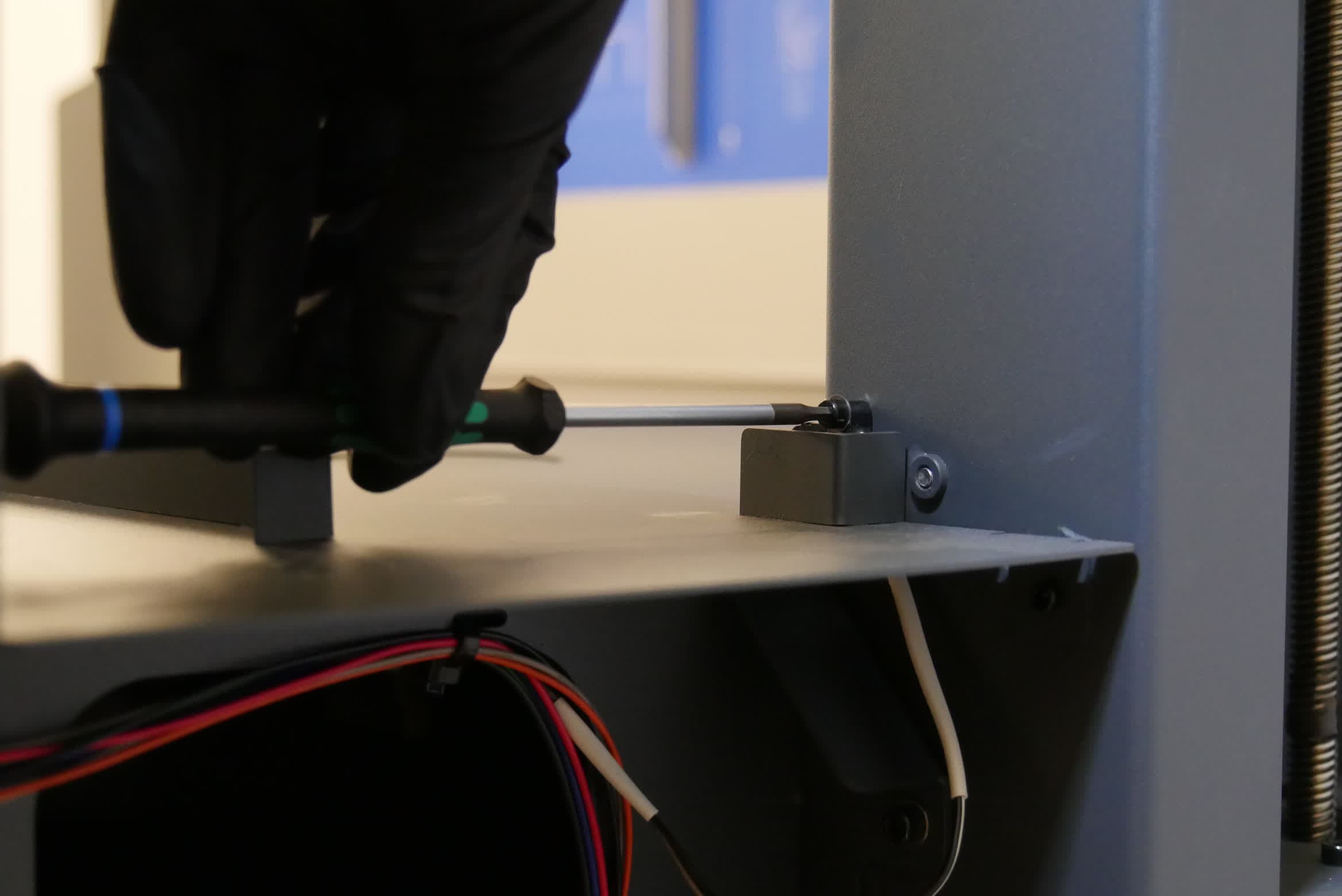

使用 2.5mm 六角扳手，拧松并取下将互锁开关固定在 Form Wash L 上的螺丝和垫圈。将螺丝和垫圈放在一旁。

第 3 步：断开互锁开关电缆

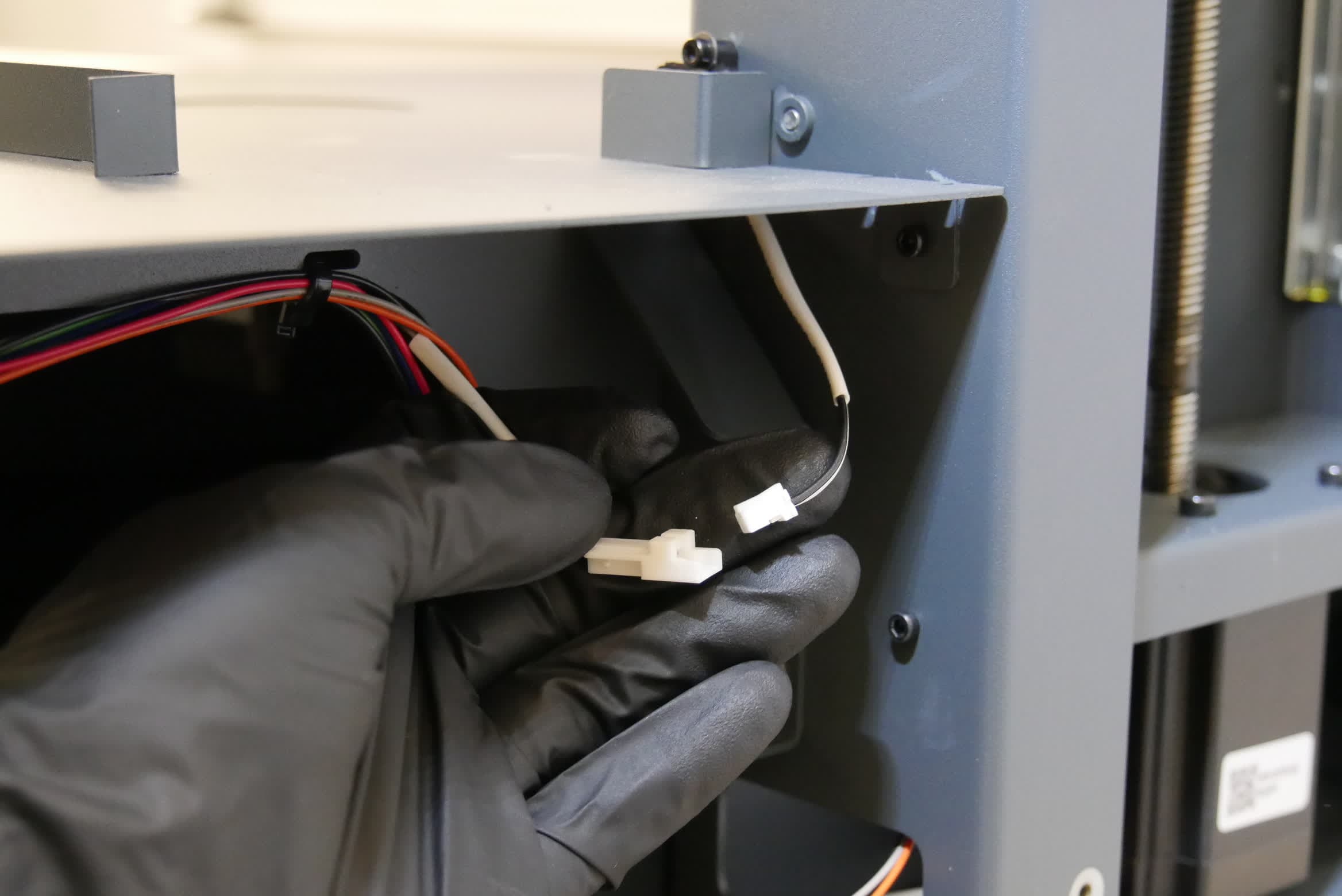

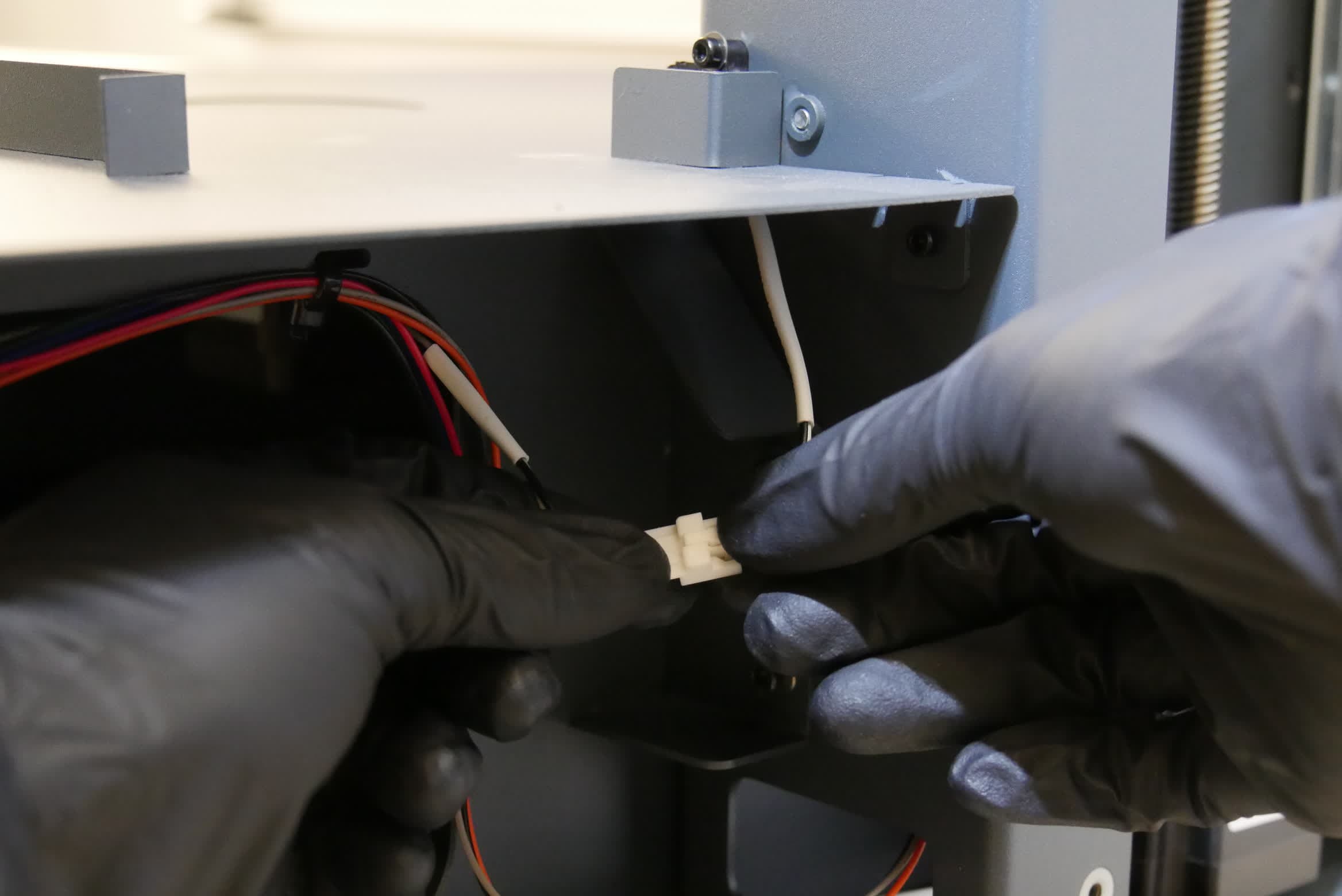

互锁开关插入一根延长线，该延长线连接至 Form Wash L 主板。从延长线断开开关。挤压连接器上的锁销，拔下电缆。请勿拉动电线本身。

第 4 步：拆卸互锁开关

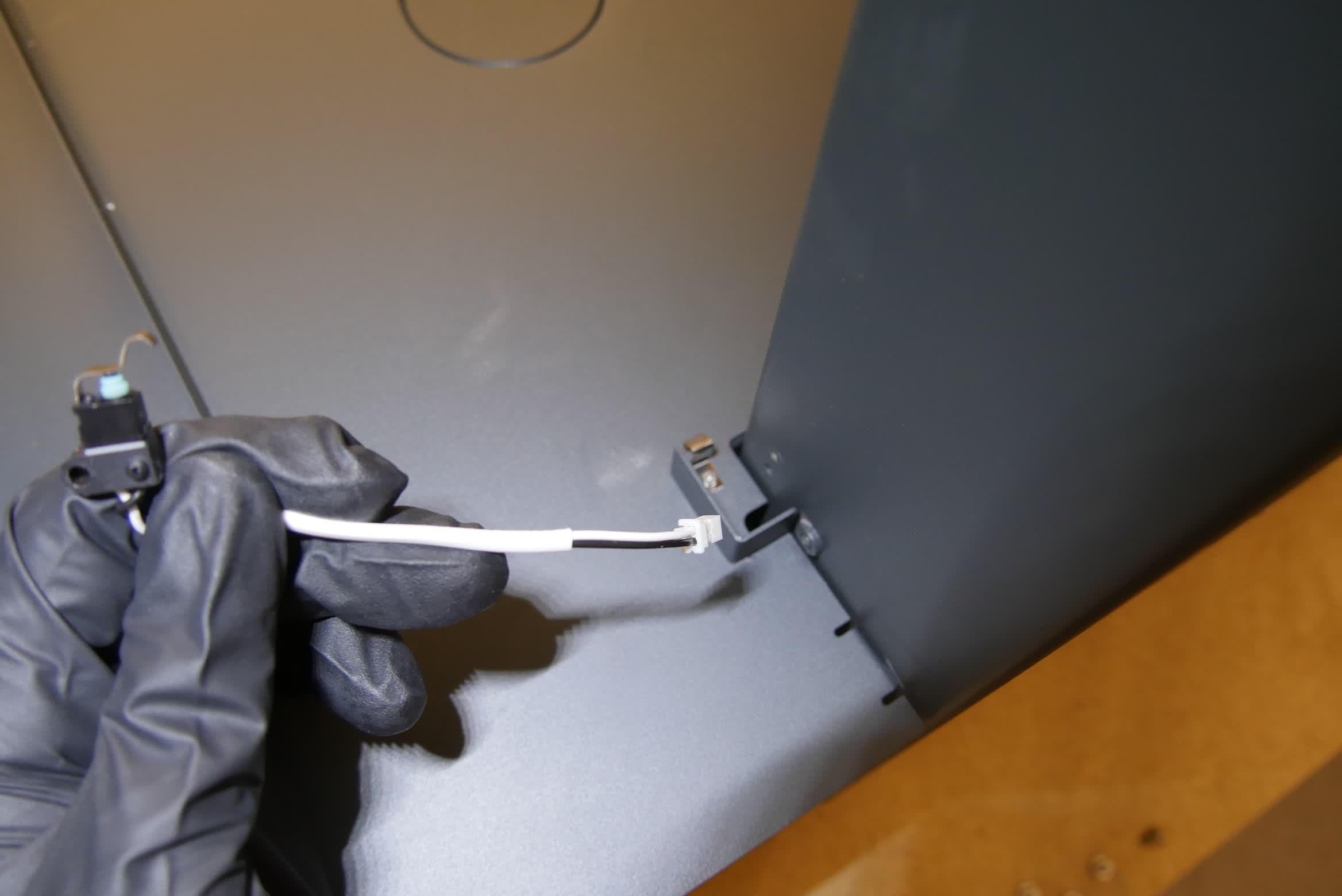

从 Form Wash L 上取下互锁开关，放在一旁以备处置。

安装新的清洗桶联锁开关

概览：安装并固定新的清洗桶联锁开关。

第 1 步：安装联锁开关替换件

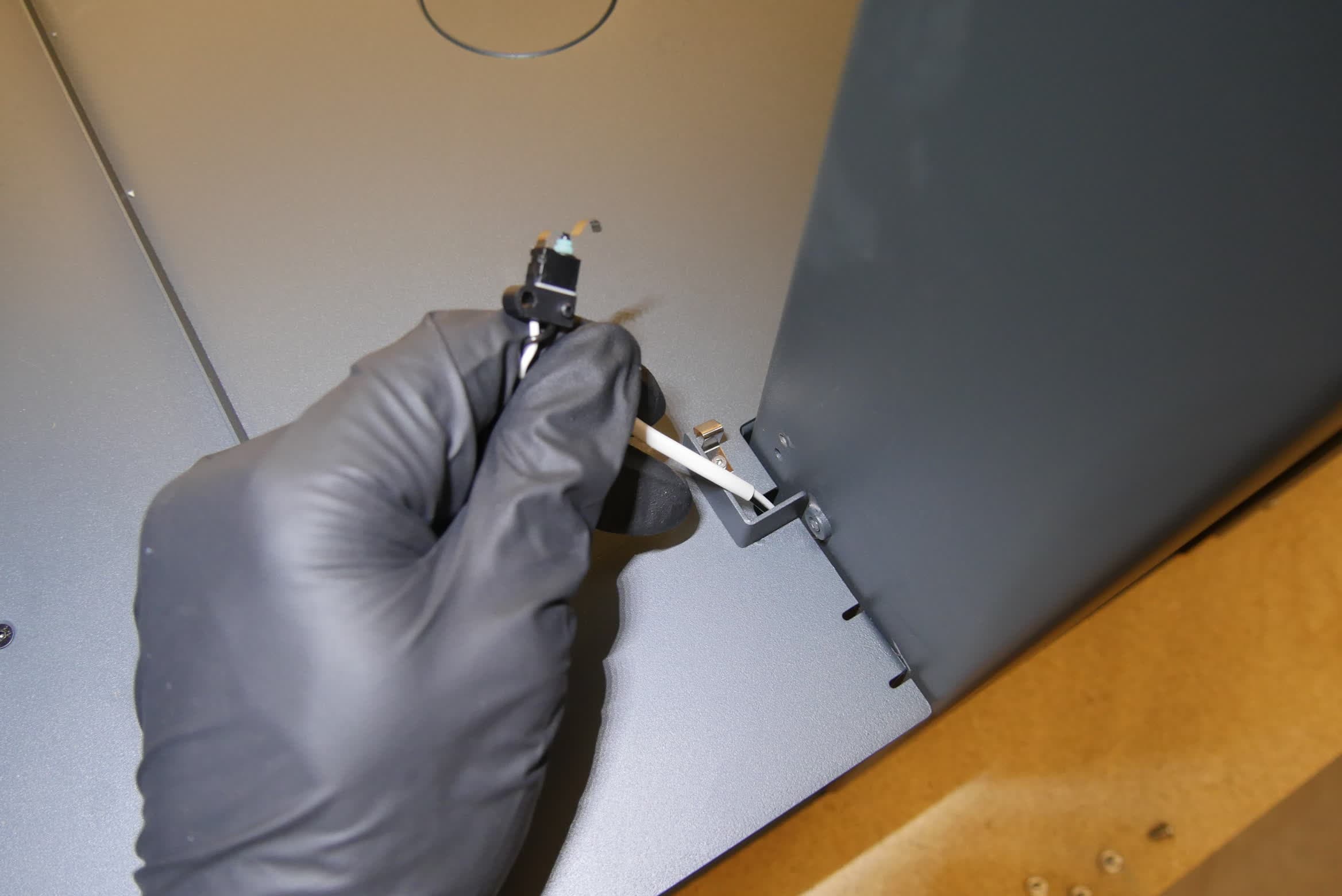

将互锁开关电缆穿过开关安装点下方的孔。调整开关的方向，使螺孔位于顶部，金属片朝向机器前部。向下移动互锁开关，直到开关上的螺孔与 Z 轴塔侧面的相应螺孔对齐。

第 2 步：固定联锁开关替换件

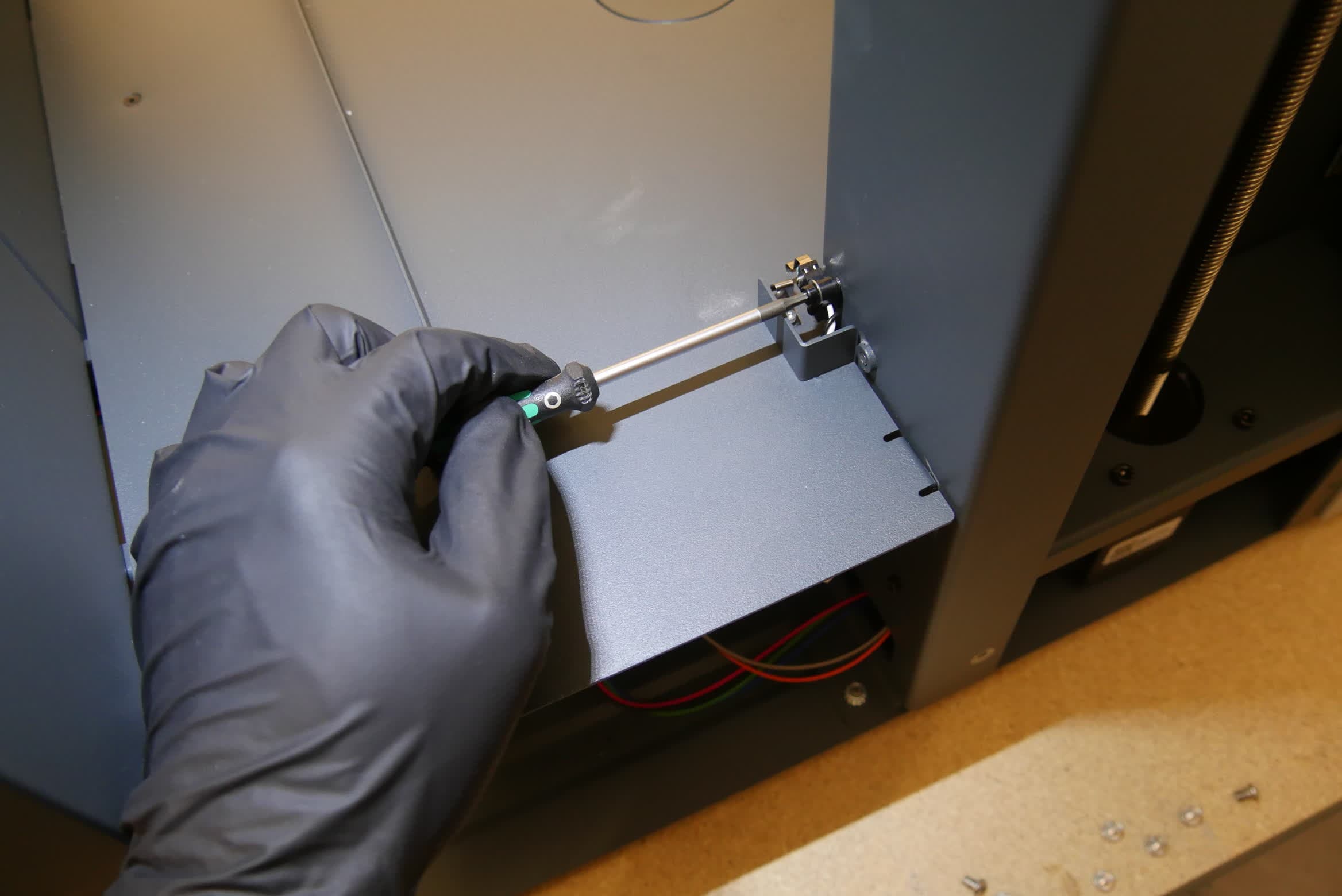

将垫圈放在互锁开关固定螺丝上。将螺丝拧入开关上的螺孔。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

第 3 步：重新连接互锁开关电缆

将互锁开关电缆连接到其延长电缆上。听到并感觉到咔哒声时，表示连接器已固定就位。连接器只能以一个方向连接。

重新安装右侧外壳

概览： 重新安装并固定右侧外壳。

第 1 步：重新安装右侧外壳

将右侧外壳固定在 Form Wash L 上。检查右侧外壳上的螺孔是否与机框上的相应螺孔对齐。将三颗 2.5mm 六角埋头螺丝轻轻拧入机器右侧的螺孔，将九颗圆头螺丝拧入机器背面的螺孔。

第 2 步：固定右侧外壳

从机器右侧的螺丝开始，使用 2.5mm 六角扳手依次拧紧螺丝，直至完全紧固。

完成修复

概览：重新安装右侧面板后，接通机器电源并进行最终检查。

第 1 步：接通机器电源

重新连接 Form Wash L 的电源线。将设备背面的断路器开关拨到 ON（开） 位置，打开机器电源。

第 2 步：测试修复

将清洗桶滑入 Form Wash L，直至其到达机器后部。检查机器是否已识别出清洗桶已插入。重新填充清洗桶，启动清洗程序，确保清洗程序正常运行。请联系 Formlabs Support 或您的授权经销商，以共享该程序的结果。
