所需物品：
Formlabs：
- Fuse 1+ 30W 激光器组件 (RP-FS1P-30W-LA-03)
第三方：
- 2mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 3mm 六角扳手（平头）
- 6.5mm 一字螺丝刀
- 平口剪钳
- 防静电腕带
- 吹气球
- Kapton 胶带
- 乙醇（99%，无水）
- 非反应性丁腈手套
- 超细纤维布
白皮书
更换 Fuse 1+ 30W 激光器组件
更换 Fuse 1+ 30W 激光器组件
Fuse 1 代打印机使用激光将粉末选择性地烧结成打印部件。激光器组件故障或失灵会导致打印失败或完全无法打印。
请根据本指南更换 Fuse 1+ 30W 打印机的激光器组件。
预计时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
在冗余安全系统遭到破坏或意外故障的情况下，执行此程序可能会导致您受到 4 类激光辐射。在打印机仍然通电时，切勿拆卸激光器组件的任何部件。切勿在 Fuse 1+ 30W 打印机中安装或使用经过改装、损坏或以其他方式不适合使用的激光器组件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1+ 30W 组件之前，请先让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区 激光器组件。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：断开氮源连接
如果已连接，请从快速断开接头上断开氮气软管。
第 4 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
移除 后部 面板
概览： 取下 后部 面板，以便操作打印机内部。

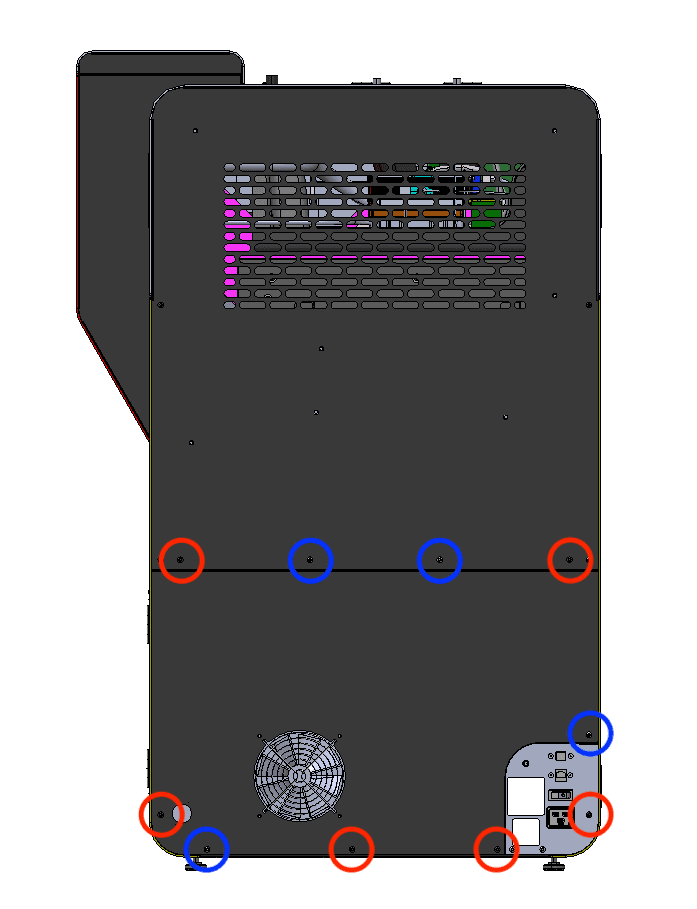

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

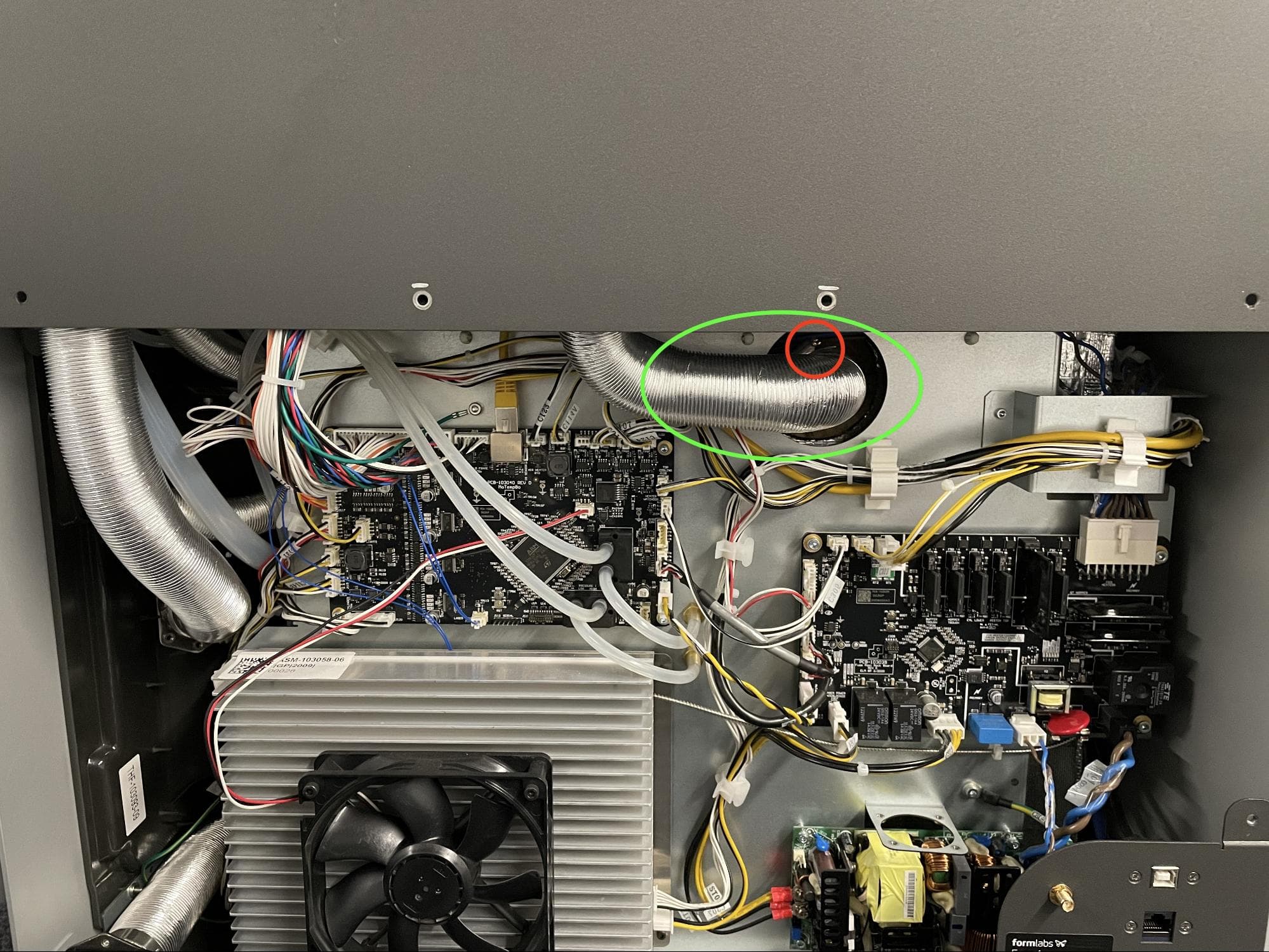

第 3 步：找到排气管和环形夹
找到打印机中央与排气管相连的环形夹。
第 4 步：拧松环形夹紧螺丝
使用 6.5mm 平头螺丝刀，拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。

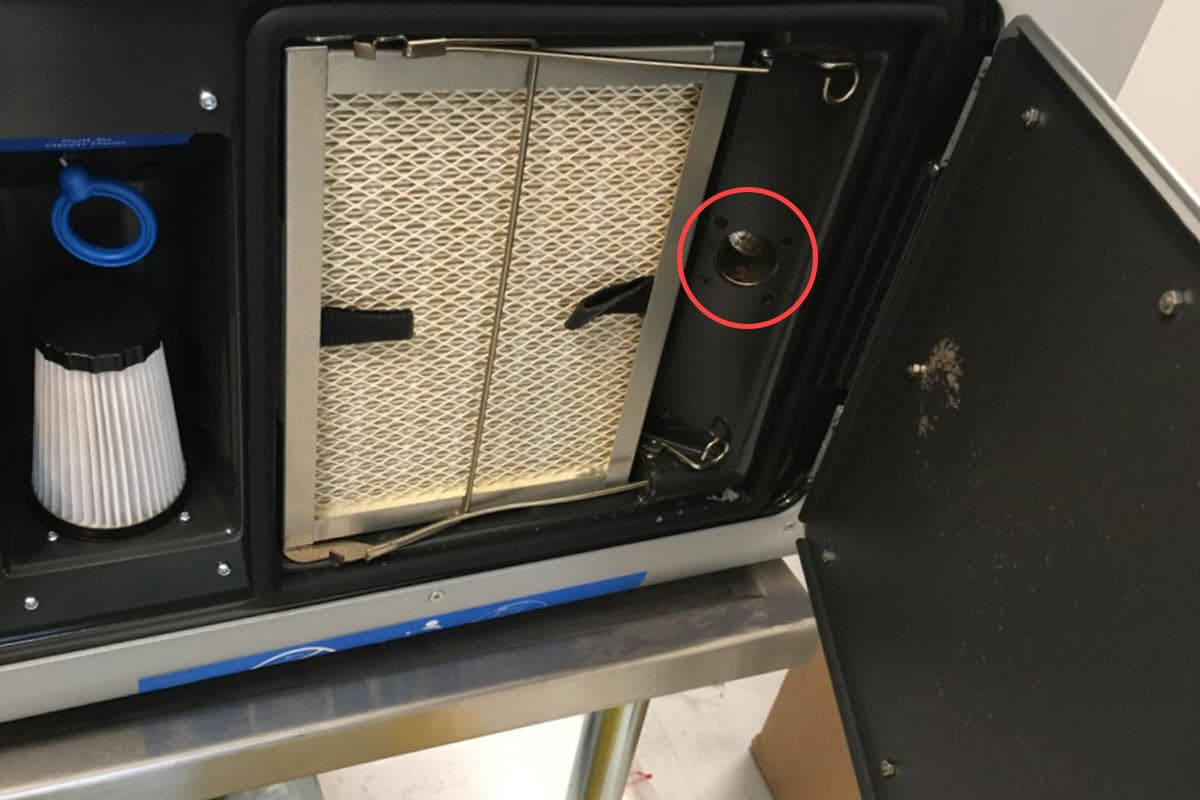

第 5 步：找到进气口
打开打印机的过滤柜门。吸风口位于机柜右侧。
第 6 步：拧下排气口螺丝
使用 2.0mm 六角扳手，拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。

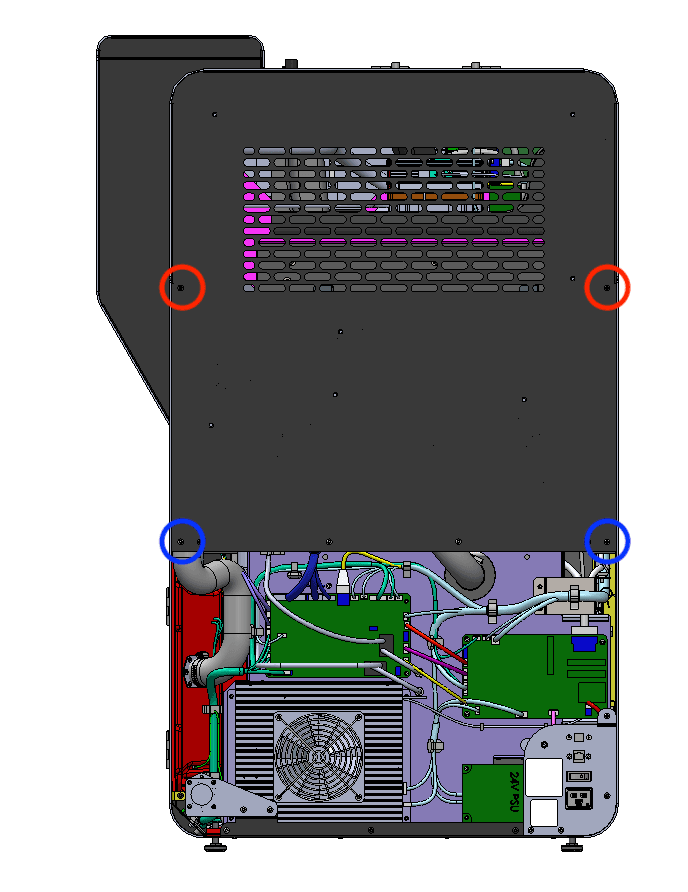

第 7 步：拧下上部后面板螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。

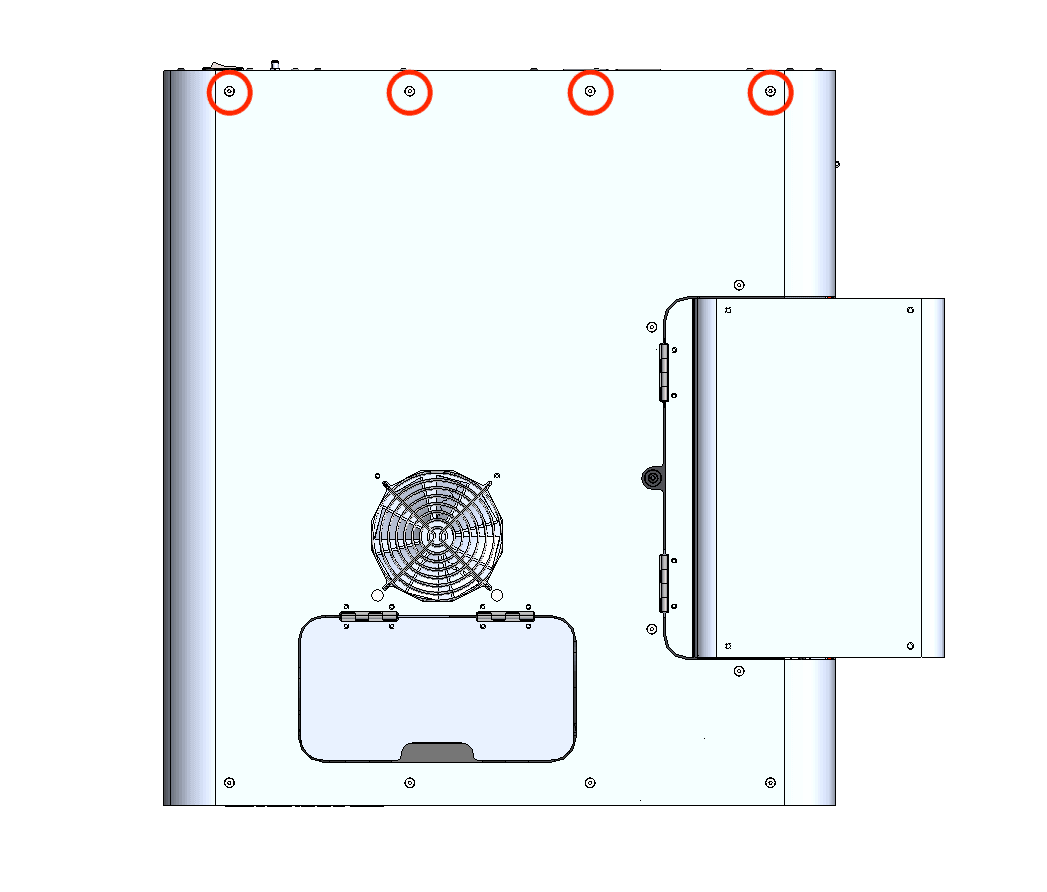

第 8 步：拧下上部后面板螺丝
使用 2.5mm 六角扳手，拧下将上部后面板固定到打印机上的八颗螺丝：
- 打印机缓冲器侧的两颗 6mm 螺丝
- 打印机顶部的四颗 6mm 螺丝
- 打印机料斗侧的两颗 6mm 螺丝
将螺丝放在一旁。
第 9 步：拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸顶部面板
概览： 取下 顶部面板，以便操作打印机内部。

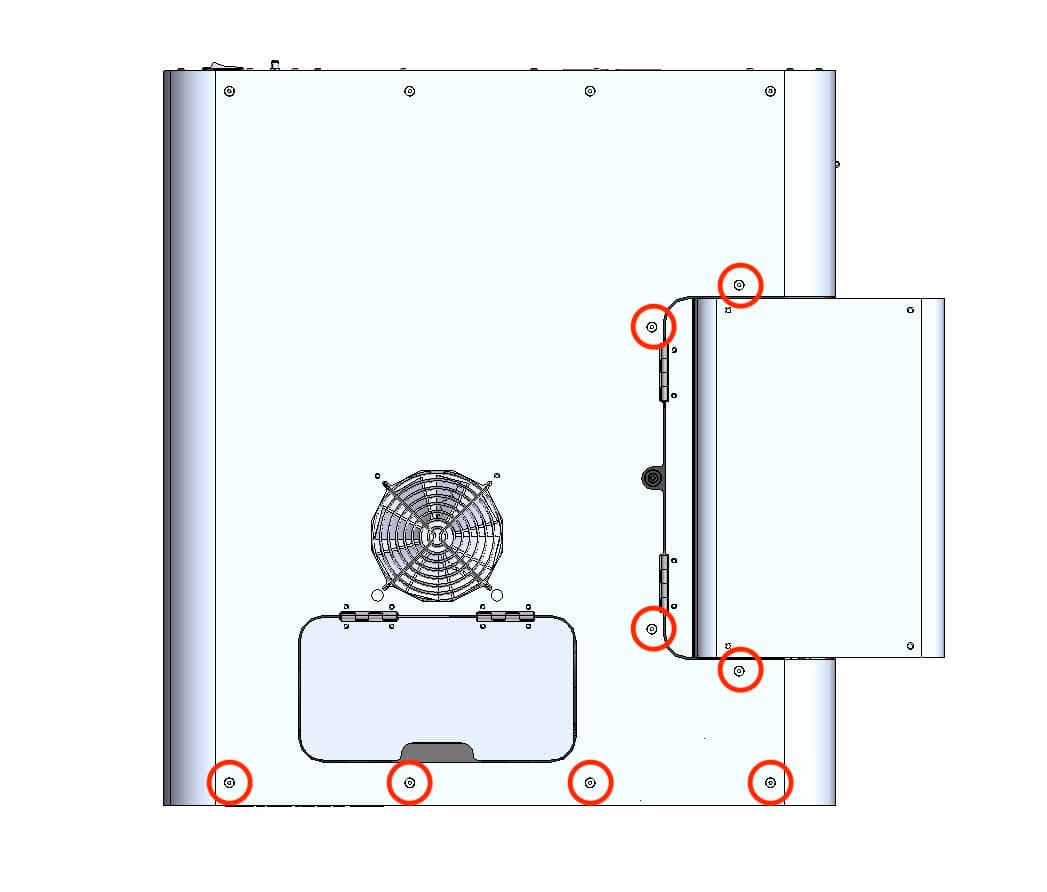

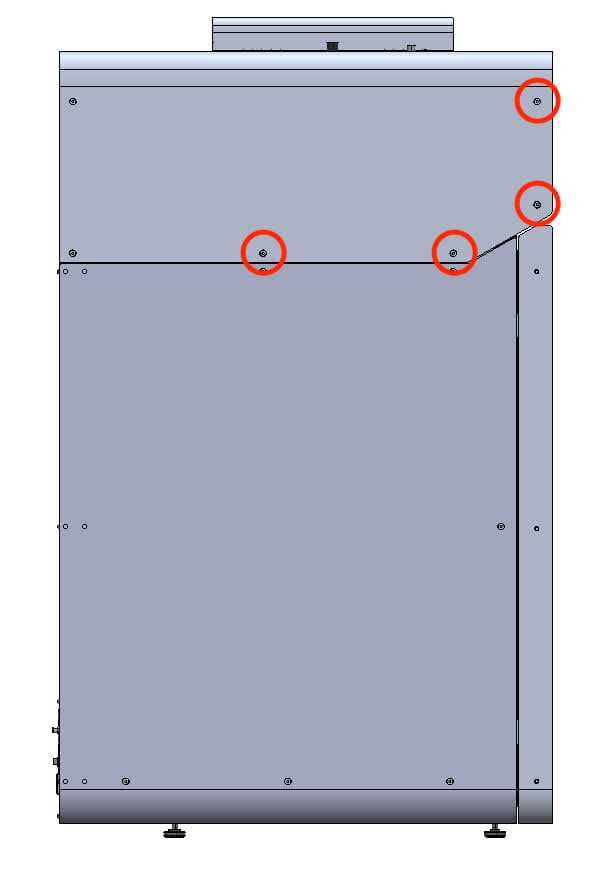

第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定到打印机的 M4 沉头螺丝：
- 四颗 6mm 缓冲侧前端的螺丝
- 8 颗 6mm 打印机顶部的螺丝
- 六颗 6mm 料斗侧的螺丝
将螺丝放在一旁。
第 2 步：拆卸顶板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸缓冲器侧面板
概览： 取下 缓冲器侧面板，以便操作打印机内部。
第 1 步：拧下缓冲器侧面板螺丝
使用 2.5mm 六角扳手 四颗 6mm 将缓冲器侧面板固定在打印机上的 M4 沉头螺丝。
第 2 步：拆卸缓冲器侧面板
将缓冲器侧面板从打印机上分离出来，放在一旁。
拆卸上部冷却护罩
概览： 拆卸上部冷却护罩，以便操作激光准直仪和透镜。

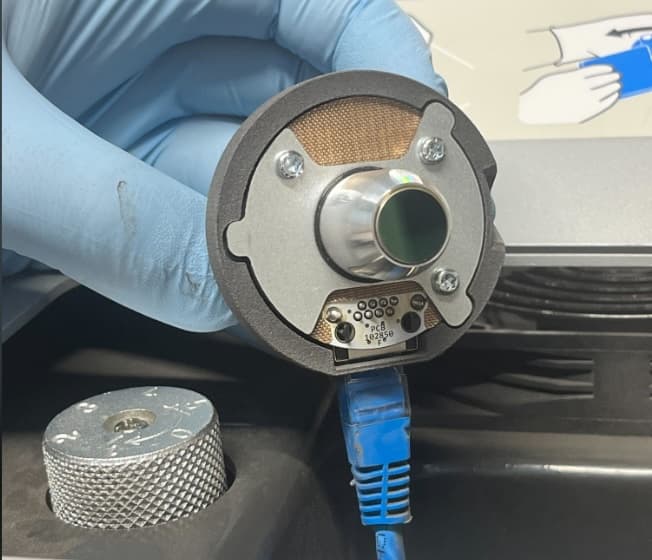

第 1 步：拆卸红外传感器
打开红外传感器面板的检修门，该面板位于打印机顶部料斗旁。抬起红外传感器并断开其电缆连接。将红外传感器放在平整的表面上，传感器窗口朝上。将红外传感器的电缆穿过塑料护罩。

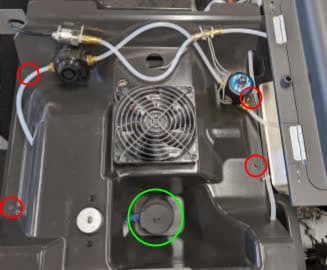

第 2 步：拧下上部冷却护罩安装螺丝
使用 3mm 六角扳手，拧松并拆卸 四颗 8mm M4 内六角螺丝，用于将上部冷却护罩固定在打印机上。新型打印机还包括四个垫圈。将螺丝和垫圈（如有）放在一旁。此时请勿将上部冷却护罩与打印机分开。

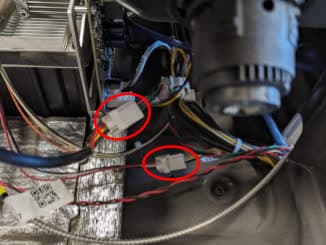

第 3 步：断开氮气阀电缆、氮气压力传感器电缆和冷却风扇电缆
断开氮气电磁阀与标有 F1+ Nitro N2 Valve Cable 的电缆之间的连接。断开氮气压力传感器与标有 F1+ Nitro Pressure Sensor Cable（F1+ 氮气压力传感器电缆）的电缆之间的连接。断开冷却风扇与电缆 C047 的连接。
对于每个电缆，打开插片并拉开塑料连接器，断开电缆连接。请勿拉动电线本身。
第 4 步：断开管子与上部冷却护罩的连接
在冷却护罩的后侧找到黄铜三通接头。向下推动黄铜环，同时拉动 塑料管以断开连接
找到打印机后部料斗侧的黄铜弯头接头。向下推黄铜环，同时拉动塑料管将其断开。
为避免混淆管子，请使用永久性记号笔或胶带进行标记。
第 5 步：将上部冷却护罩与打印机分离
轻轻将护罩抬起并移离打印机。检查所有电缆和管子是否已断开连接，确保没有任何东西卡住或缠结。从打印机上取下护罩并将其放在一旁。
拆卸原有激光器组件
概览：拔下插头并拆卸原有激光器组件。
第 1 步：准备拆卸激光器组件
戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。
戴上一双干净的丁腈手套。
第 2 步：拆卸氮气入口面板
氮气进气口面板位于打印机背面的左下角，通过两颗或三颗 6mm M4 圆头螺丝固定在打印机上，具体取决于打印机的使用年限。使用 2.5mm 六角扳手，拧松并取下这些螺丝。将螺丝放在一旁，将氮气入口面板从激光器组件散热器上移开。
第 3 步：拔掉激光器组件的电缆
断开激光器组件右侧的三个连接器，分别标有 C054、J092 和 C038。

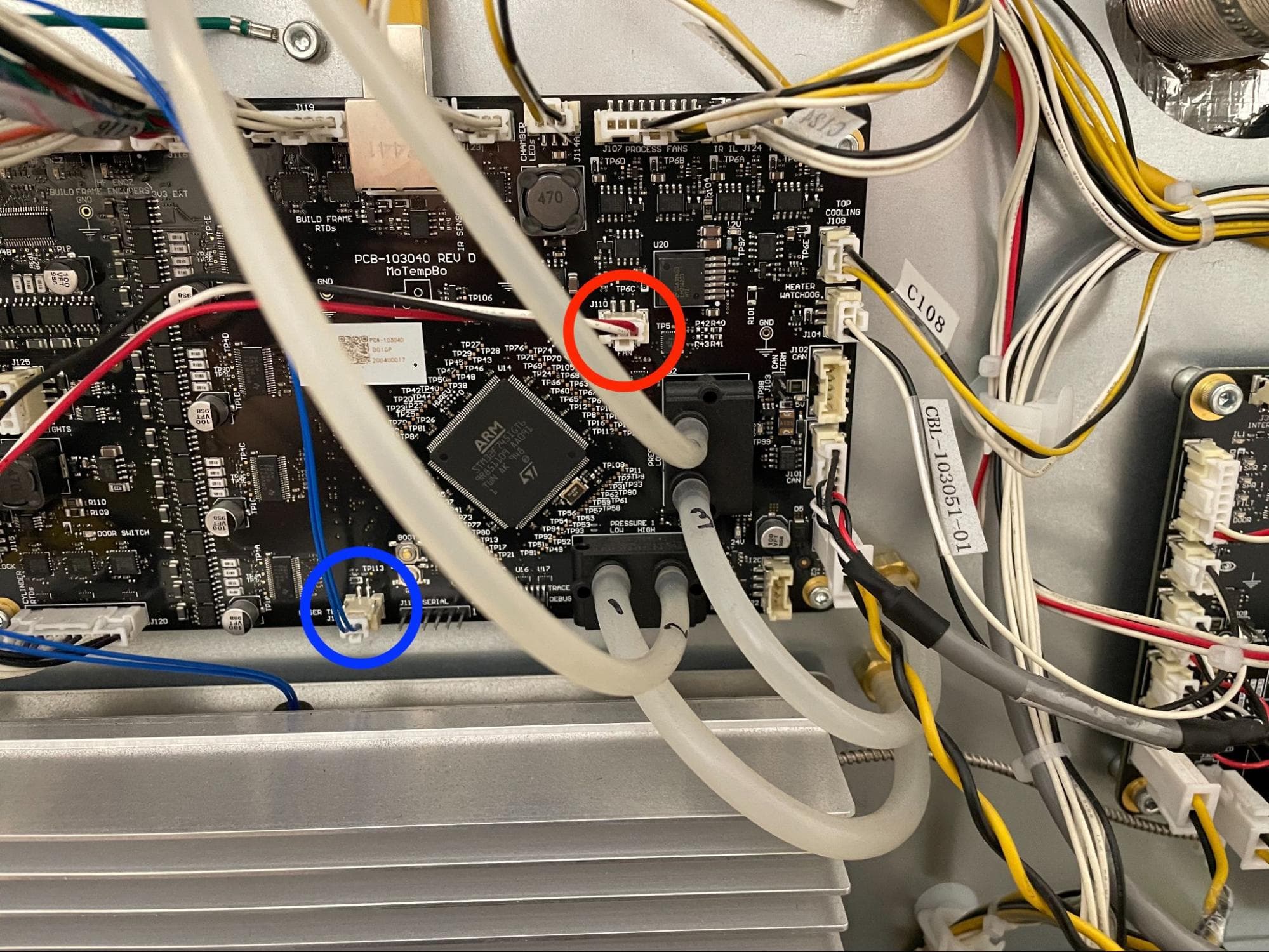

第 4 步：断开激光器冷却风扇和温度传感器电缆
断开 激光器冷却风扇 以及 温度传感器电缆与激光器组件上方的电机和温度板相连。

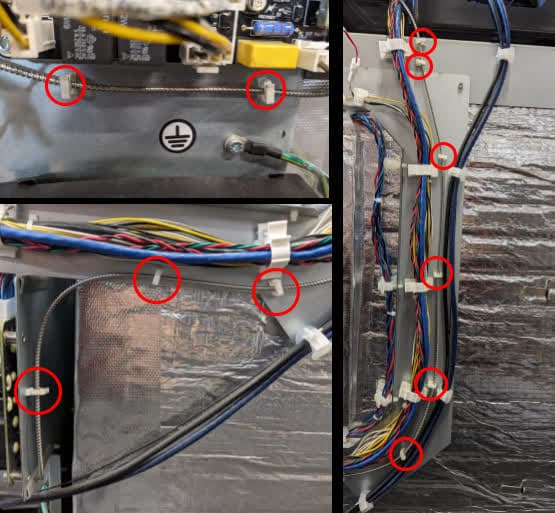

第 5 步：松开激光光纤夹
从打印机后部开始，松开 激光光纤 从 11 个塑料夹。
第 6 步：将激光准直仪与振镜模块分开
在打印机顶部找到 M3 内六角螺丝 将激光准直仪固定在振镜模块上。使用 2.5mm 六角扳手，拧松但不要拧下螺丝。轻轻拉出位于振镜模块中的聚光镜。

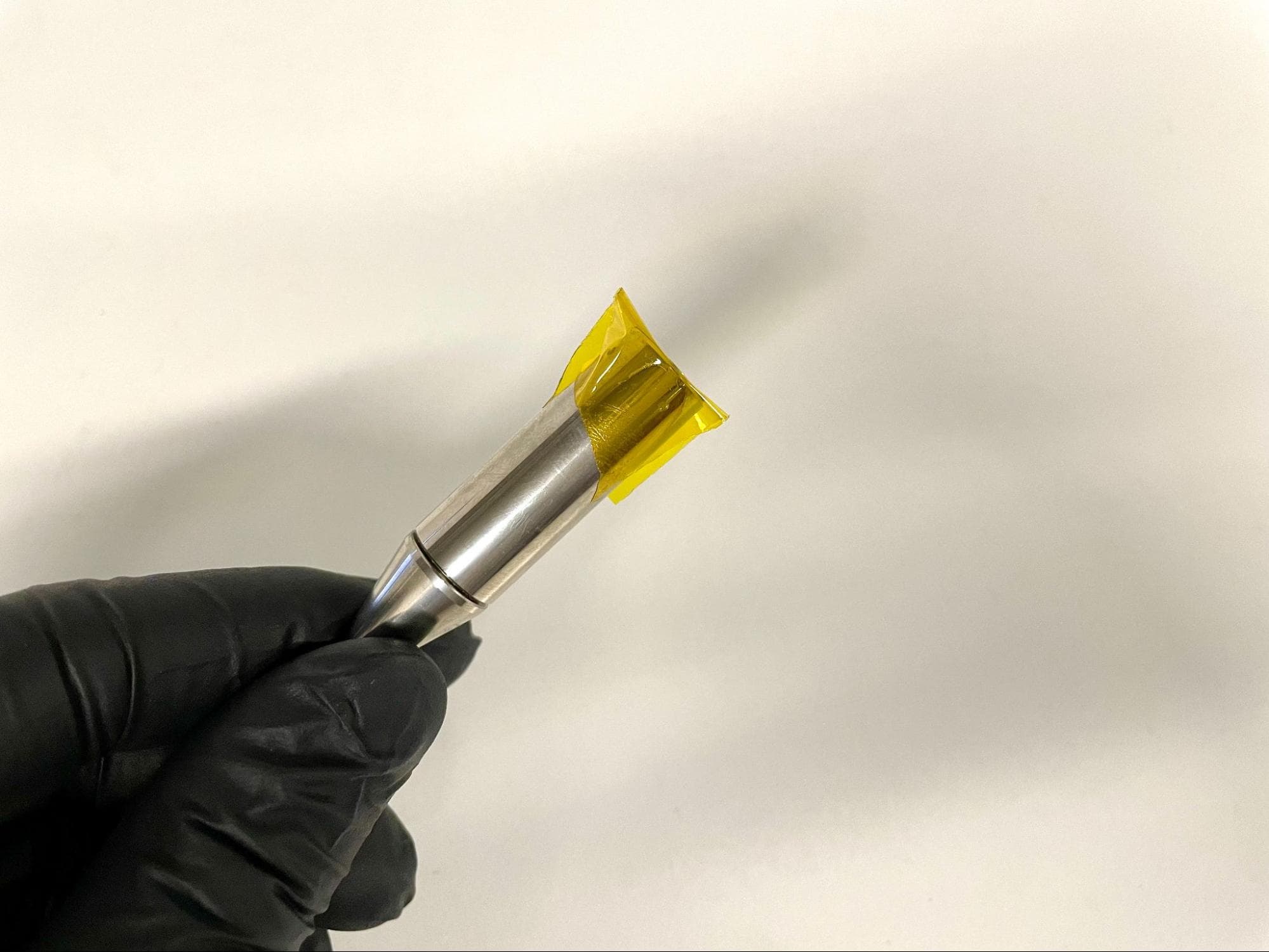

第 7 步：保护激光准直仪和振镜模块
在透镜上贴上一段聚酰亚胺胶带，使其也包裹住准直仪。 在 的孔，以防止灰尘进入振镜模块。
第 8 步：将准直器与打印机分离
将准直仪和光纤穿过塑料护罩上的切口。
第 9 步：确定激光器组件类型

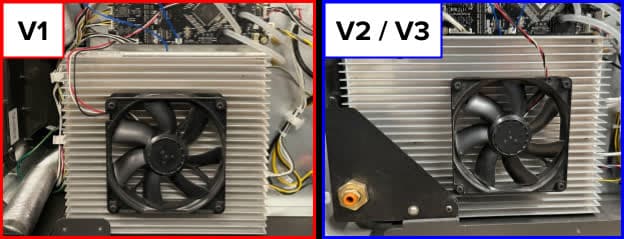

Fuse 1+ 30W 激光器组件有两种变体，每种变体的安装方法不同。如果组件与 V1 如图所示的设计，散热器较窄，请继续 第 10 步。如果与 V2/V3 设计，散热器更宽，请继续执行 第 46 步。
第 10 步：拧下激光器组件安装螺丝（仅限 V1）

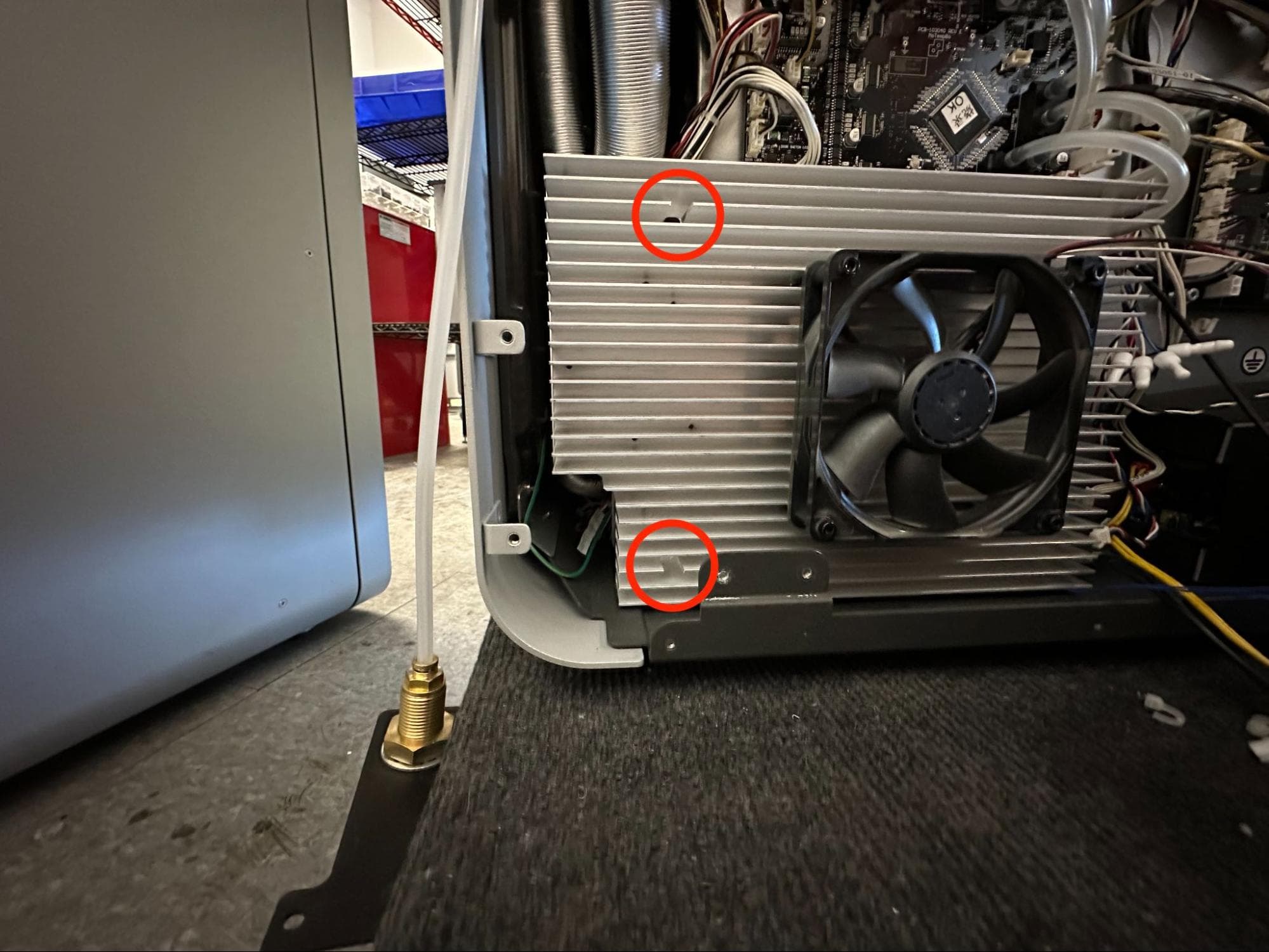

使用 2.5mm 六角扳手，拧松并取下 将激光器组件固定在打印机上的 M3 内六角螺丝。继续执行 第 12 步。

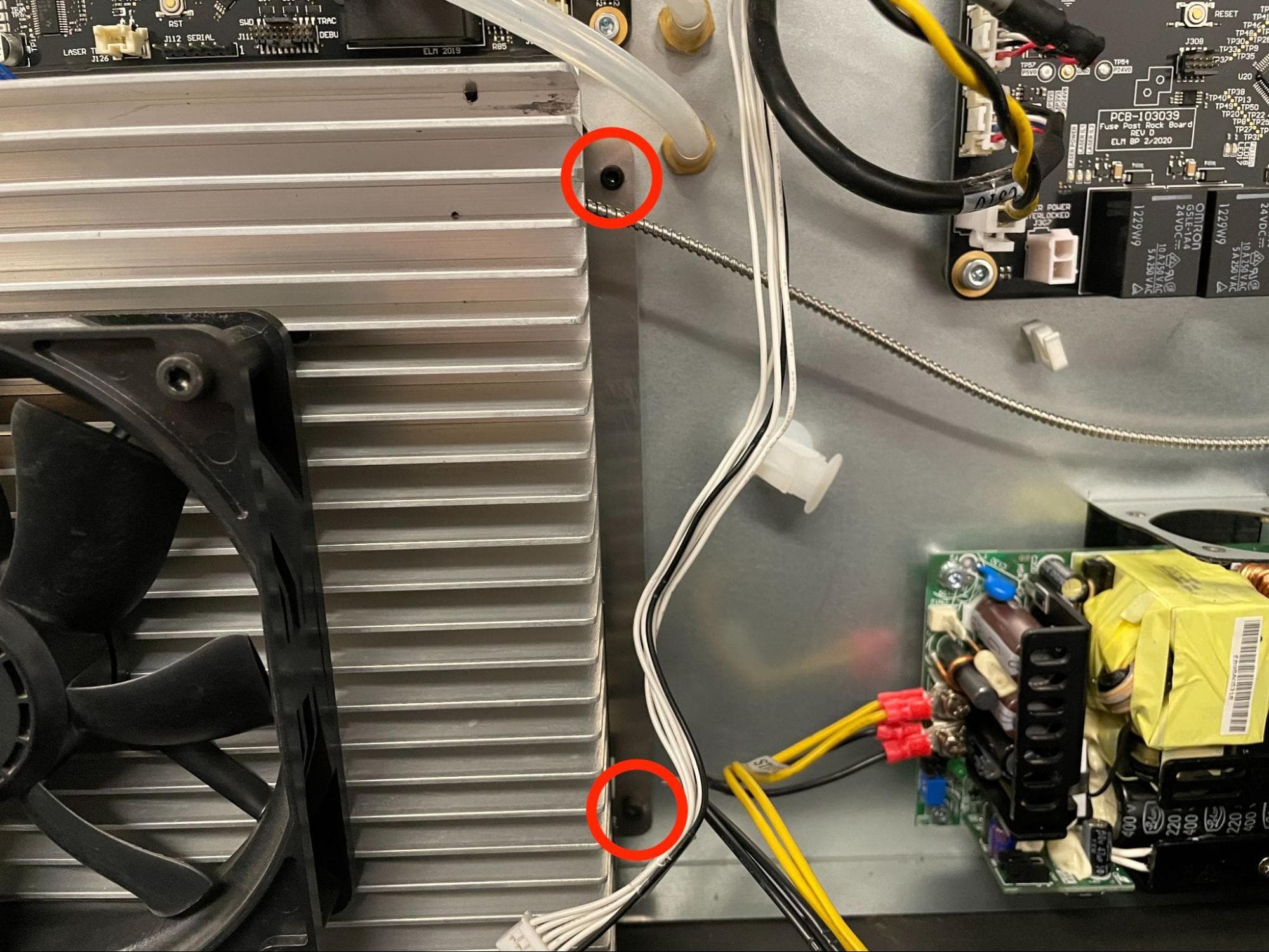

第 11 步：拧下激光器组件安装螺丝（仅限 V2/V3）

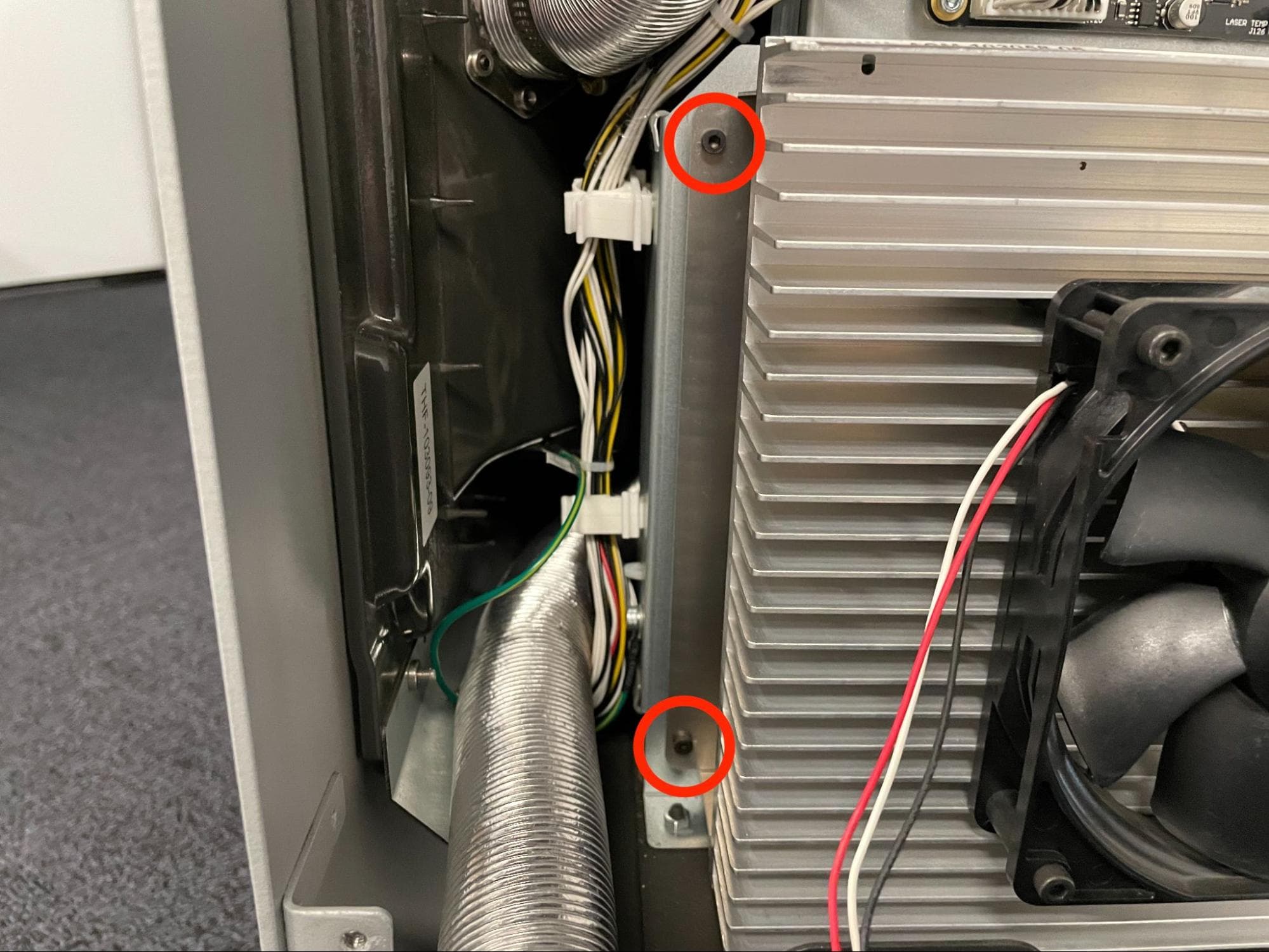

使用 2.5mm 六角扳手，拧松但不要拧下两颗 12mm 将激光器组件左侧固定在打印机上的 M3 内六角螺丝。
使用 2.5mm 六角扳手，拧松并取下 将激光器组件右侧固定在打印机上的 M3 内六角螺丝。继续执行 第 12 步。
将激光器组件向左滑动以将其取出。
第 12 步：拆卸激光器组件
小心地将原有激光器组件从打印机中拉出，放在一旁以便与电子废弃物一同处置。
安装激光器组件替换件
概览：连接、安装并固定激光器组件替换件。布置激光光纤并将准直仪安装在振镜模块中。
第 1 步：准备安装新的激光器组件
如果尚未佩戴防静电腕带，请佩戴防静电腕带并将其连接到已知接地点。戴上一双干净的丁腈手套。
从包装中取出新的激光器组件。安装前，确保镜头无划痕、污渍、灰尘和碎屑。使用吹气球清除灰尘。如果镜头上仍有污染物，用沾有乙醇的超细纤维布轻轻擦拭。
遮盖镜头 用新的 kapton 胶带，直到需要将准直仪插入振镜模块为止。

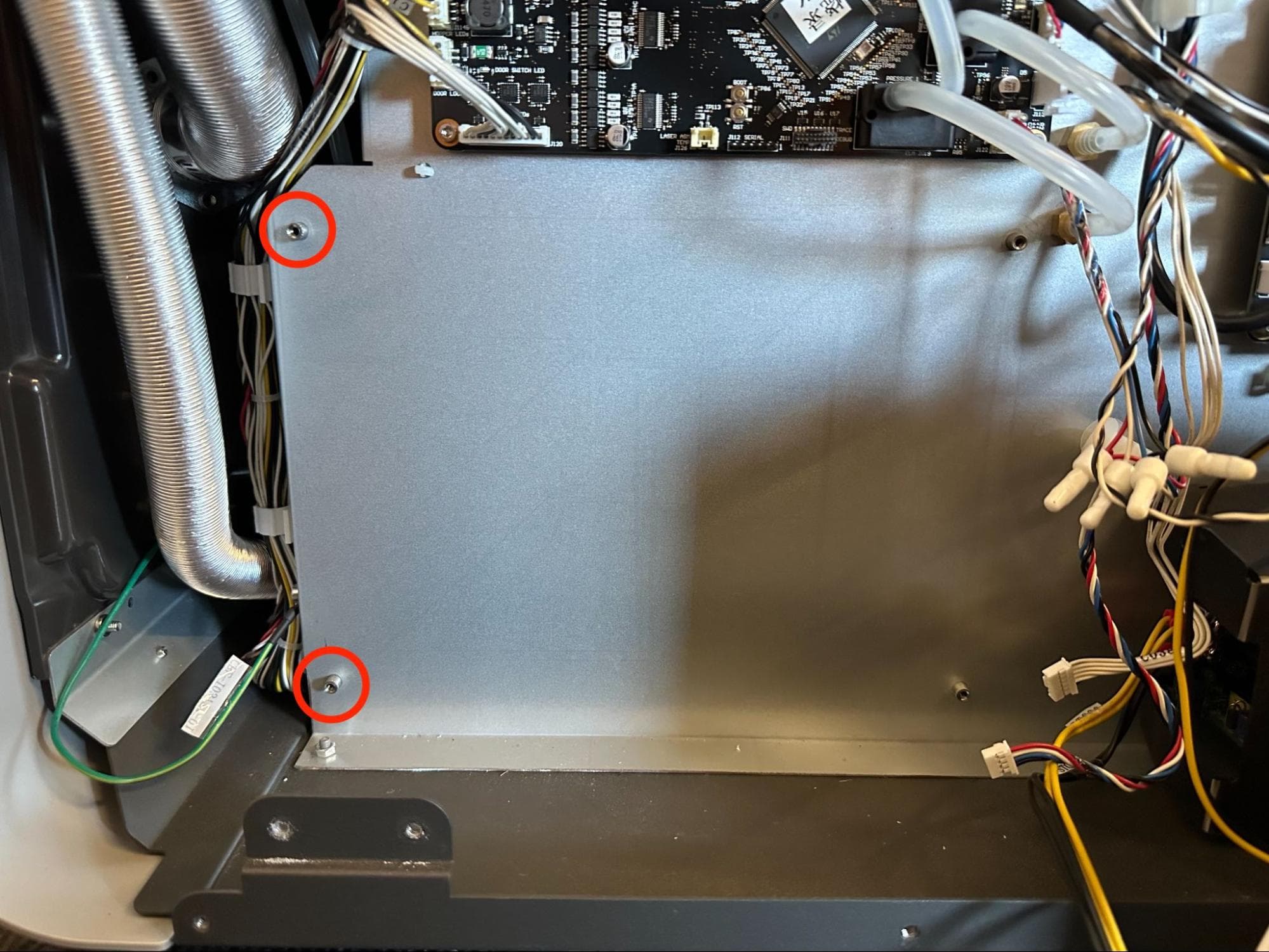

第 2 步：准备激光器组件支架
如果原来使用的是 V1 激光器组件，请在两个最左侧的激光器安装支架上部分拧入（大约三圈）一颗 12mm M3 内六角螺丝。如果原来使用的是 V2 或 V3 激光器，这些螺丝应该仍然安装在原位。
第 3 步：安装激光器组件

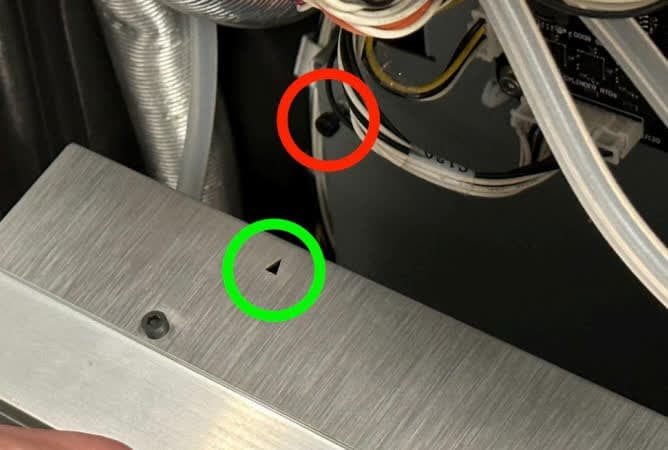

将激光器组件放到打印机上， 箭头 使用 顶部的部分螺纹 M3 螺丝。

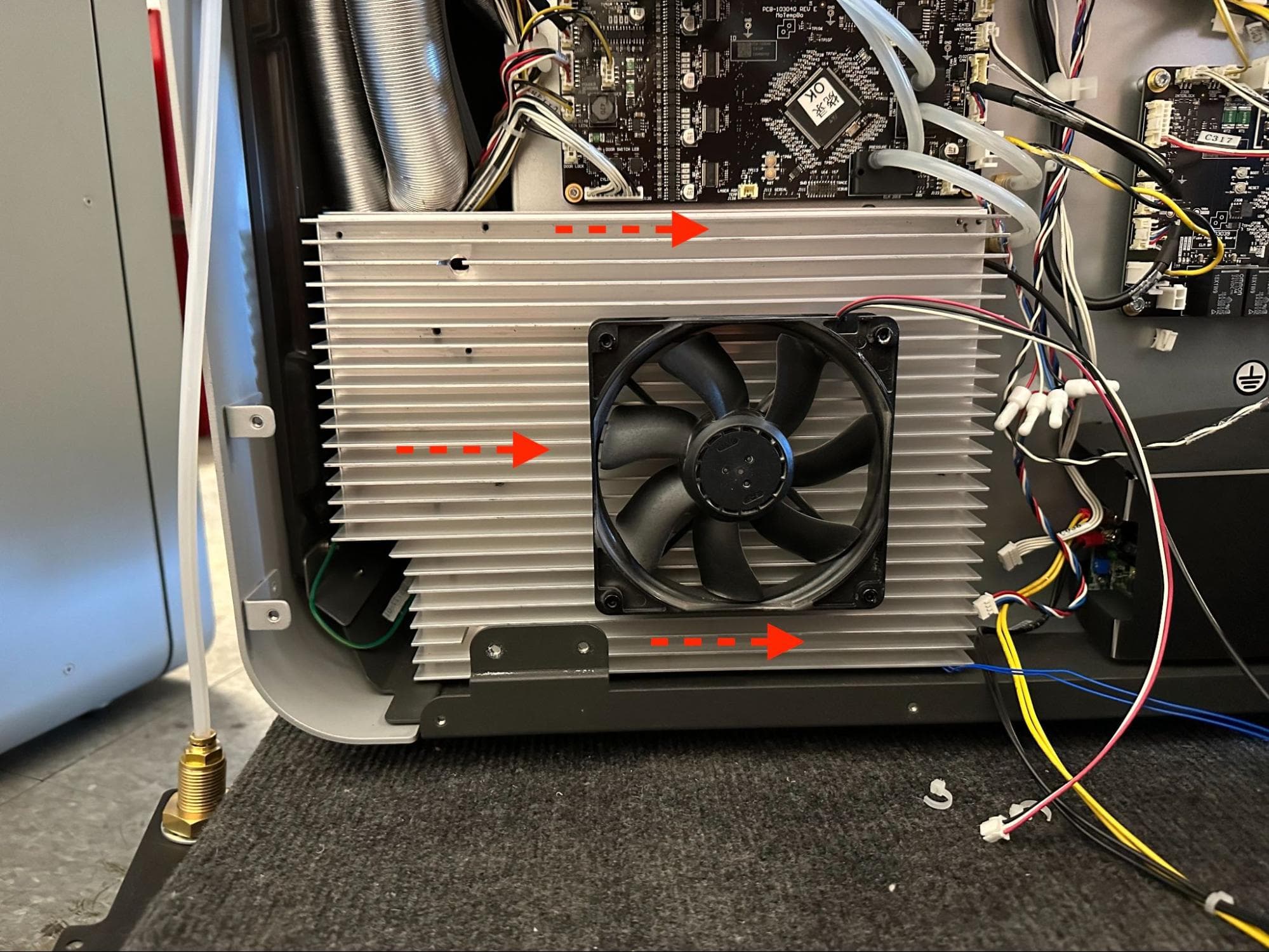

将激光器组件倾斜到位。当顶部和底部螺丝都与激光器组件的锁孔啮合后 幻灯片 组件 向右转动

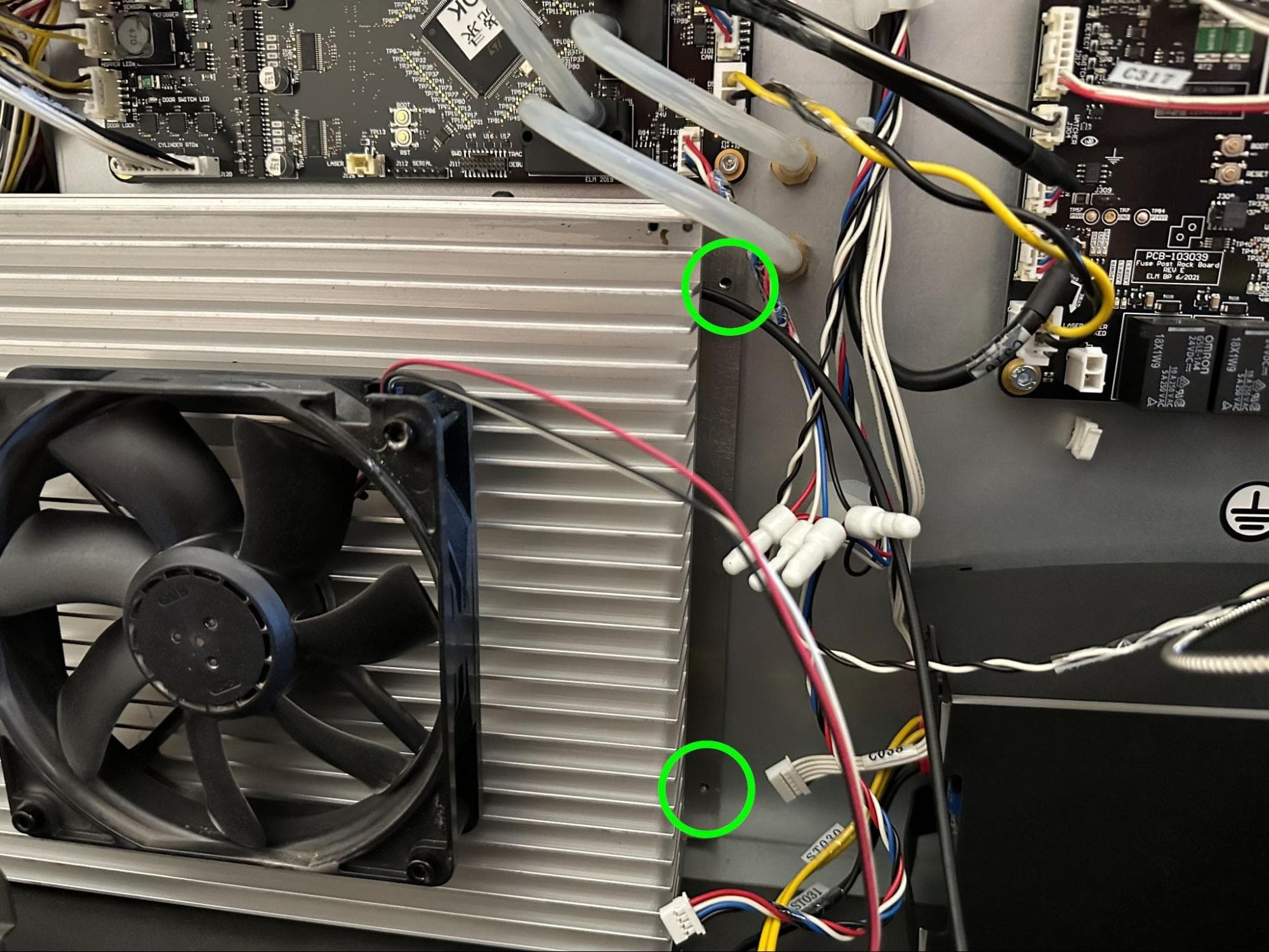

第 4 步：固定激光器组件
在激光器组件最右侧的两个螺孔中各拧入一颗 12mm M3 内六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
使用 2.5mm 六角扳手，完全固定左侧的 12 个 mm M3 内六角螺丝部分未拧紧。通过散热器上的孔操作螺丝。
重新布线 激光光纤 从打印机后部到顶部，并使用 11 个塑料夹 确保光纤无松弛、无弯折或打结。

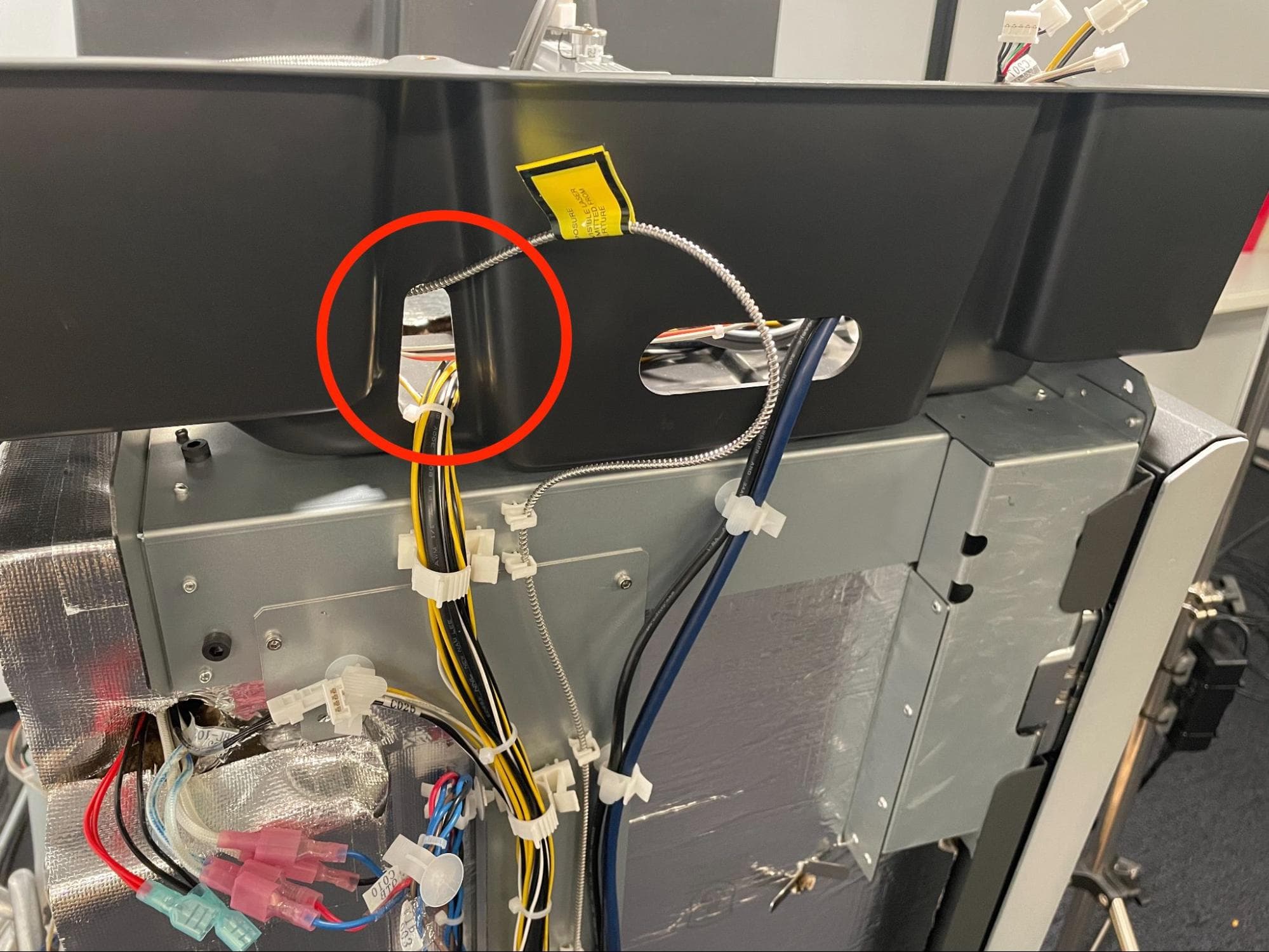

将准直仪穿过塑料冷却护罩上的槽。

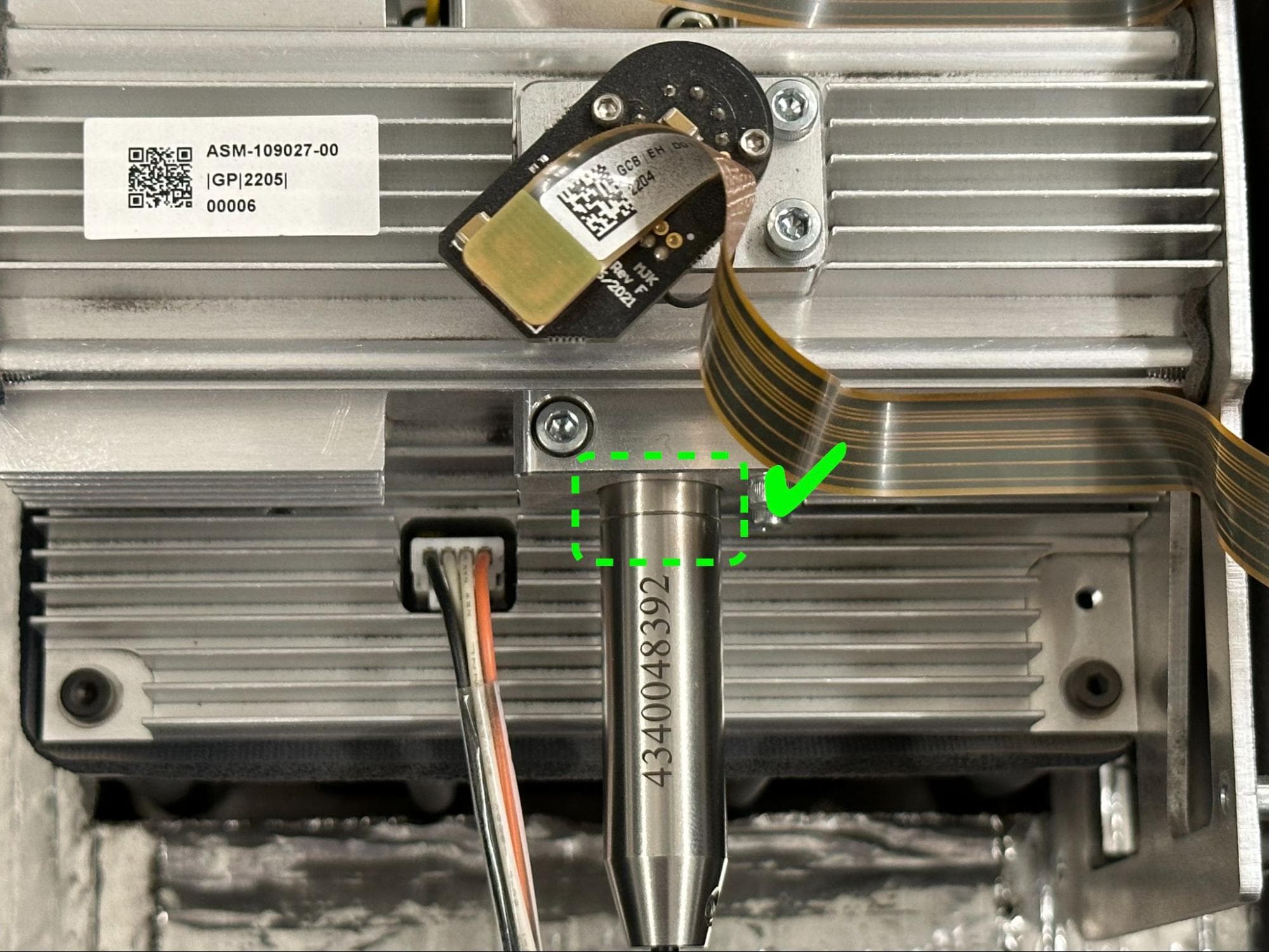

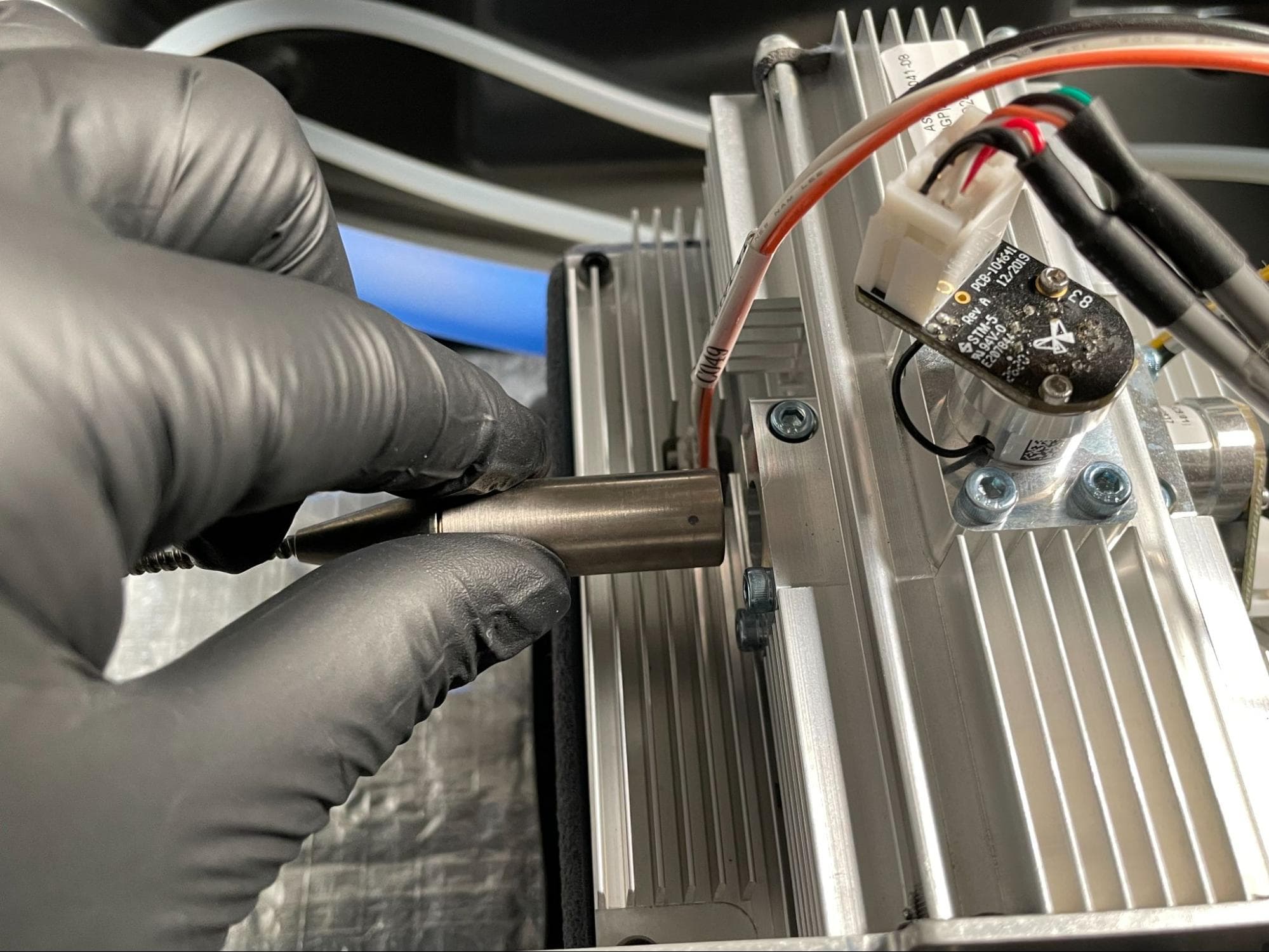

第 6 步：安装准直器
从准直仪上取下 Kapton 胶带，检查镜片是否干净。撕掉覆盖在振镜模块孔上的 Kapton 胶带。
将准直仪轻轻插入振镜模块 直到其到达硬性止动位置，无法再插入为止。
第 7 步：固定准直器
使用 2.5mm 六角扳手，拧紧准直器旁的 M3 内六角螺丝，直至其紧固到位。

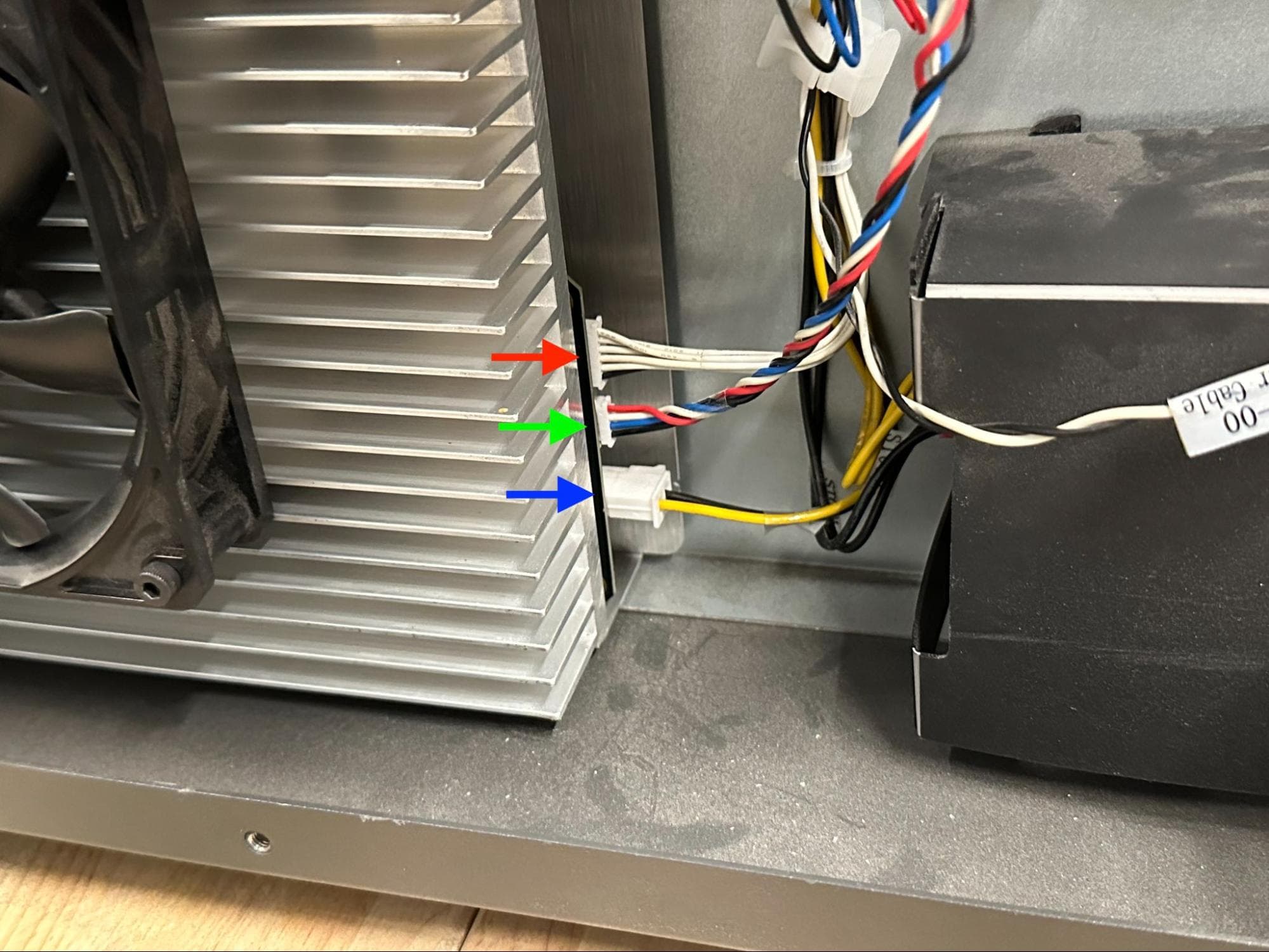

第 8 步：重新连接激光器电缆
重新连接 激光器组件右侧的三个连接器，分别标有 C054、J092 和 C038。重新连接 激光器冷却风扇 以及 温度传感器电缆 连接到激光组件上方的马达和温度控制器板。每个连接器只能以一个方向插入相应的插座。
第 9 步：安装并固定氮气入口面板
将氮气入口面板放回其安装点，将面板上的螺孔与打印机框架上的相应孔对齐。根据打印机的使用年限，在两个或三个螺孔中各拧入一颗 6mm M4 圆头螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装上部冷却护罩
概览：更换激光器组件后，重新安装上部冷却护罩。
第 1 步：重新连接上部冷却护罩电缆
将冷却风扇连接器重新连接到标有 C047 的插座上。将电磁阀重新连接到标有 F1+ Nitro N2 Valve Cable 的电缆上。将 N2 压力传感器重新连接到标有 F1+ Nitro Pressure Sensor Cable 的电缆上。

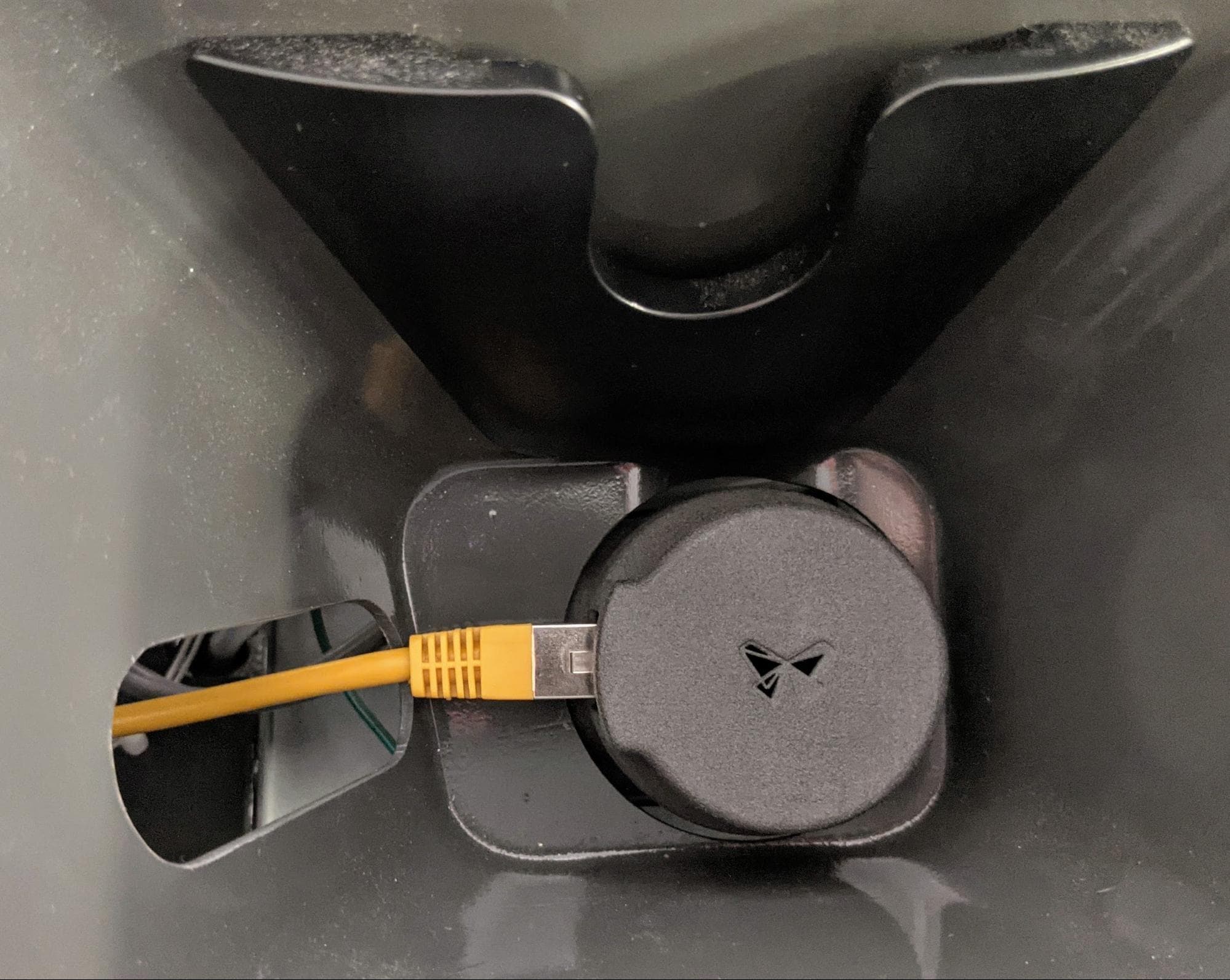

第 2 步：布置红外传感器电缆
从前缘握住顶部冷却护罩，将其放置到位，以便仍能接触到护罩下方的电缆。将红外传感器的以太网电缆穿过顶部护罩的开口。

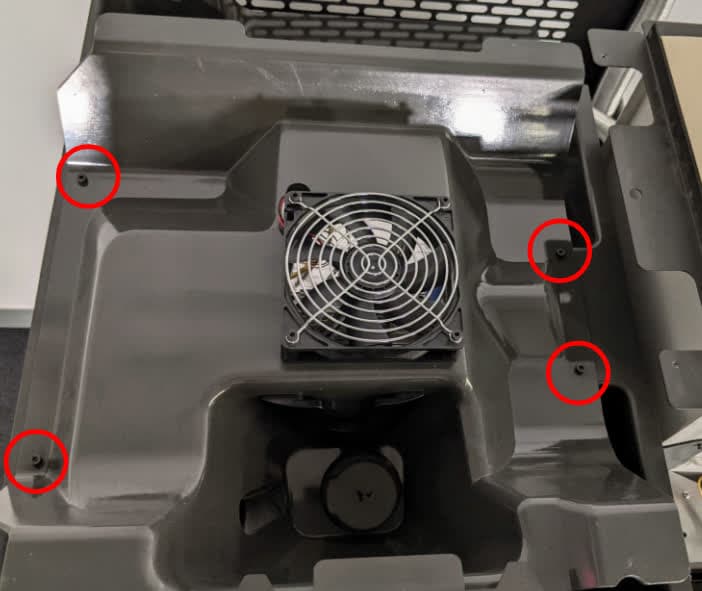

第 3 步：安装上部冷却护罩
将上部冷却护罩放低至打印机上，将护罩上的四个螺孔与打印机框架上的相应螺孔对齐。确保护罩的位置使红外传感器流量计主体周围的间隙均匀。如果有重叠，红外传感器将无法正确安装。
第 4 步：固定上部冷却护罩
在上部冷却护罩的每个螺孔中各拧入一颗 8mm M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：布置氮气电磁阀管路

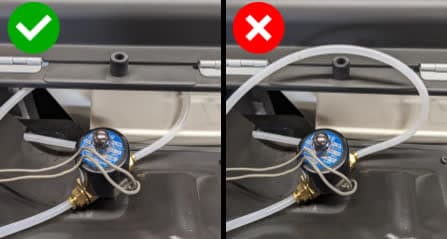

将连接至 如图所示，板金料斗盖下的氮气电磁阀。
第 6 步：将管子重新连接到上部冷却护罩
在冷却护罩的后侧找到黄铜三通接头。 推动 塑料管 插入接头
找到打印机后部料斗侧的黄铜弯头接头。 推动 塑料管 插入接头
插入后，轻轻拉动管子，确保其不会脱落。
重新安装缓冲器侧面板
概览：安装好激光器组件替换件后，重新安装并固定缓冲器侧面板。
第 1 步：将缓冲器侧面板与打印机对齐
抬起缓冲器侧面板，使其螺孔与打印机框架上的螺孔对齐，如图所示。
第 2 步：固定缓冲器侧面板
在每个 M4 埋头螺丝拧入缓冲器侧面板的四个标记螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装顶部面板
概览：重新安装缓冲器侧面板后，重新安装并固定顶部面板。
第 1 步：对齐顶部面板
抬起顶部面板，将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步：拧紧顶部面板螺丝
在打印机背面 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝：
- 四颗 6mm 缓冲器侧前端的螺丝
- 8 颗 6mm 打印机顶部的螺丝
- 六颗 6mm 料斗侧的螺丝
使用 2.5mm 六角扳手，拧紧螺丝，直至紧固。
重新安装后面板
概览： 后 安装激光器组件替换件后，重新安装并固定 后部 面板。
第 1 步：将上部后面板与打印机对齐
抬起上部后面板，对准打印机顶部的四个螺孔。
第 2 步：拧紧上部后面板顶部螺丝
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。可能需要调整排气管，以便正确定位上部后面板。
第 3 步：拧紧缓冲器侧面板螺丝
将两颗 6mm 螺丝拧入缓冲器侧螺孔，将两颗 6mm 螺丝拧入料斗侧螺孔。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：拧紧料斗侧面板螺丝
将两颗 6mm 螺丝拧入料斗侧螺孔中。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：拧紧上部后面板接地螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

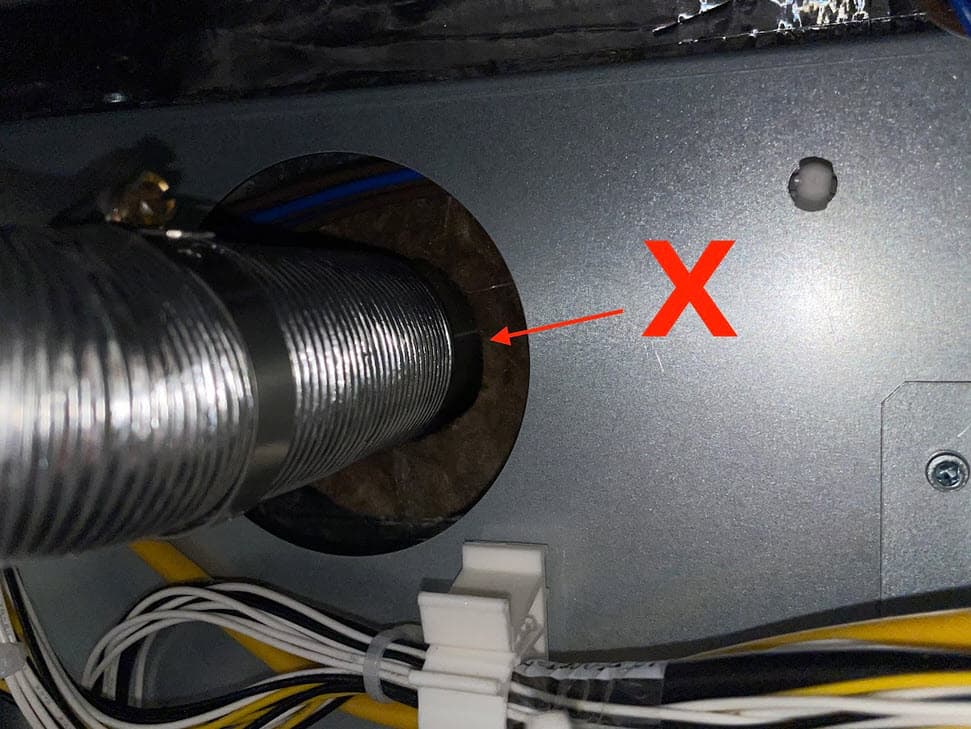

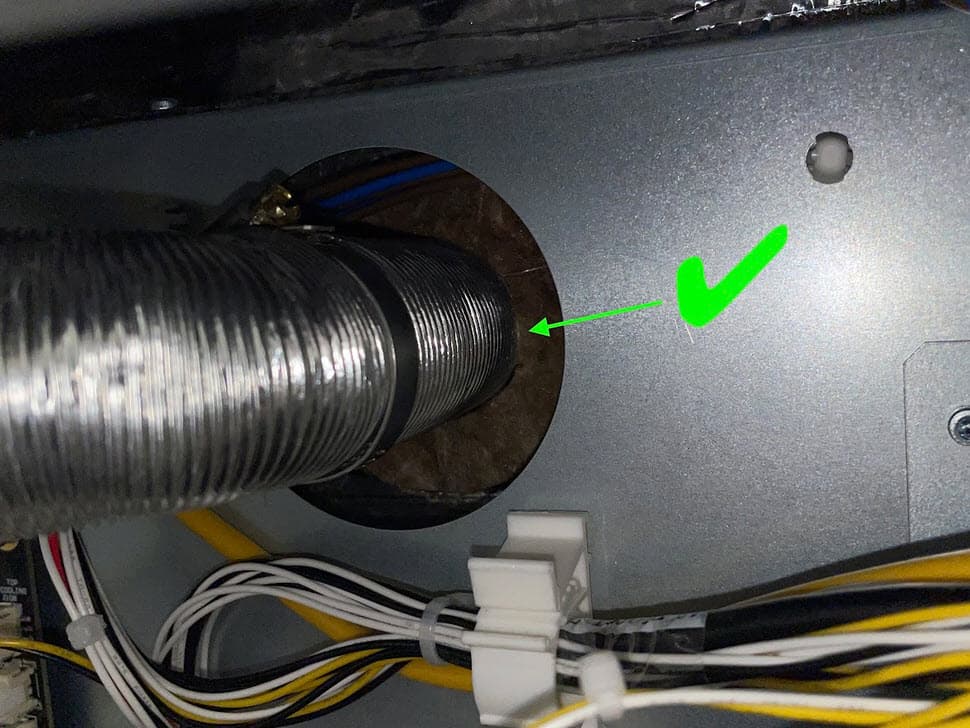

第 6 步：将排气管滑入到位
将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步：拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹，直至完全紧固。

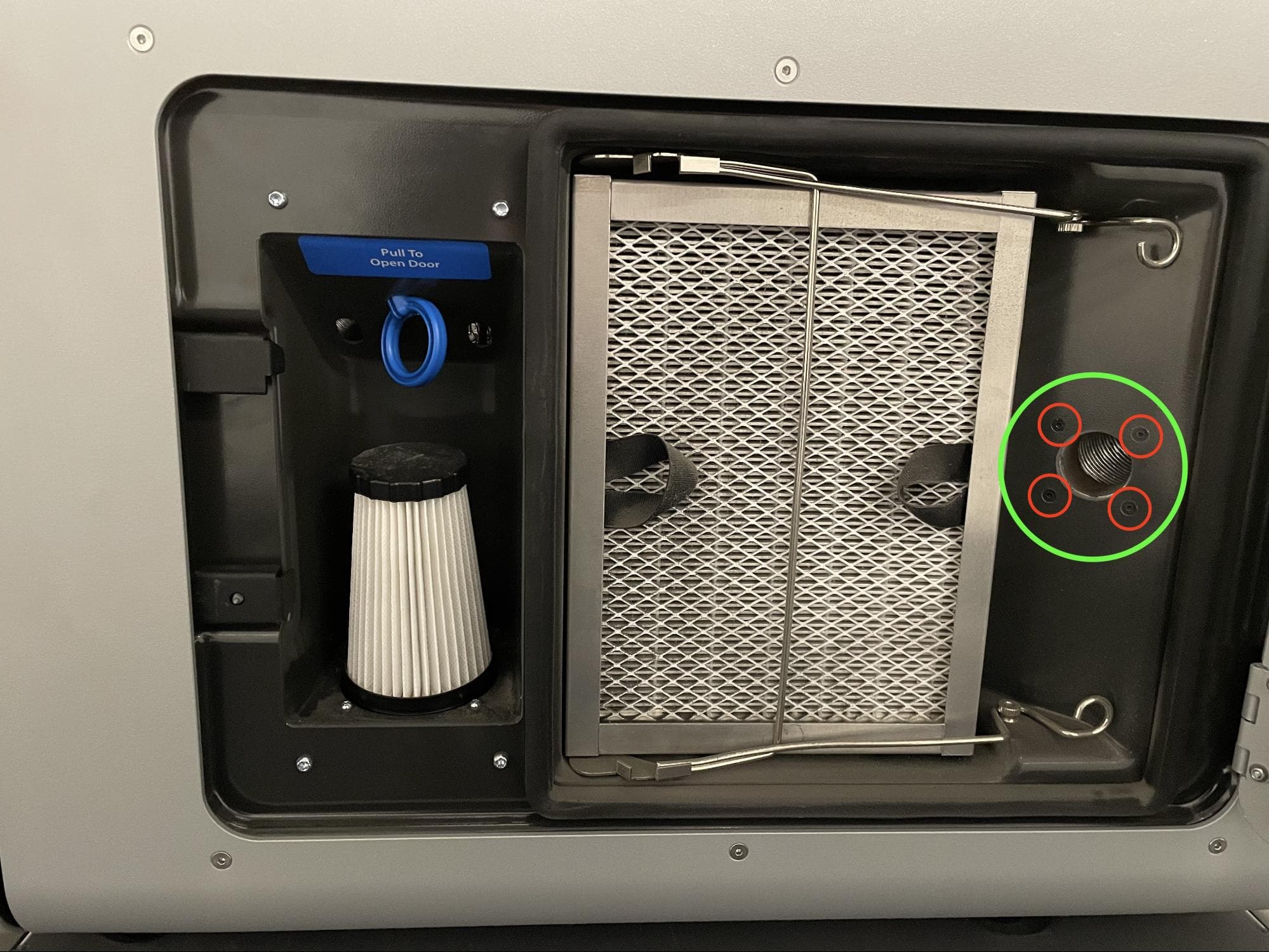

第 8 步：拧紧排气口螺丝
打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝，直至完全紧固。
第 9 步：检查排气管密封
为确保排气管安装板和过滤柜外壳之间没有缝隙，请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线，则说明排气管未充分密封。如有必要，使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。
第 10 步：固定下部后面板接地螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 12 步：重新连接氮源（可选）
将氮气软管重新连接到快速断开接头（如果之前已安装）。
完成修复
概览： 安装好 激光器组件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
