所需物品：
Formlabs：
- 氮气控制板替换件
第三方：
- 2.5mm 六角扳手（平头）
- 防静电腕带
白皮书
更换 Fuse 1+ 30W 氮气控制板
更换 Fuse 1+ 30W 氮气控制板
在 Fuse 1+ 30W 打印机上，氮气控制板可在使用惰性气体环境打印时管理氮气流量。氮气控制板故障或失灵可能会导致无法使用氮气进行打印。
请根据本指南更换 Fuse 1+ 30W 打印机的氮气控制板。
预计时间：15－30 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备 打印机 以及无尘的工作区用于更换 氮气控制器板
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：断开氮源连接
如果已连接，请从快速断开接头上断开氮气软管。
第 4 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
移除 下部后面板
概览： 拆卸下部 后部 面板，以便操作打印机内部。
第 1 步：拧下下部后面板螺丝

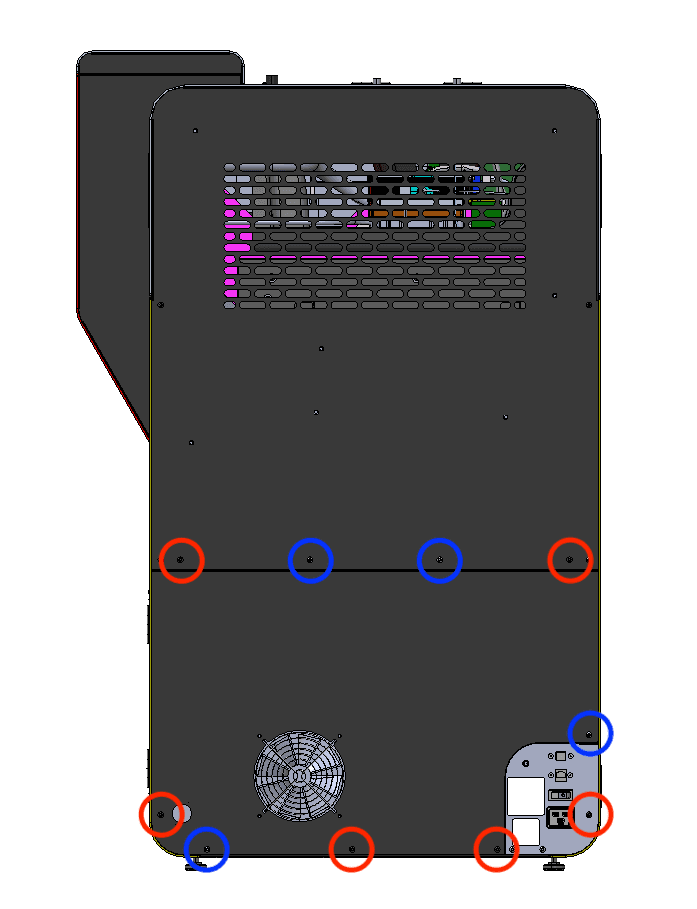

六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸原有氮气控制板
概览：断开并拆卸原有的氮气控制器板。
第 1 步：准备拆卸氮气控制板
戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。

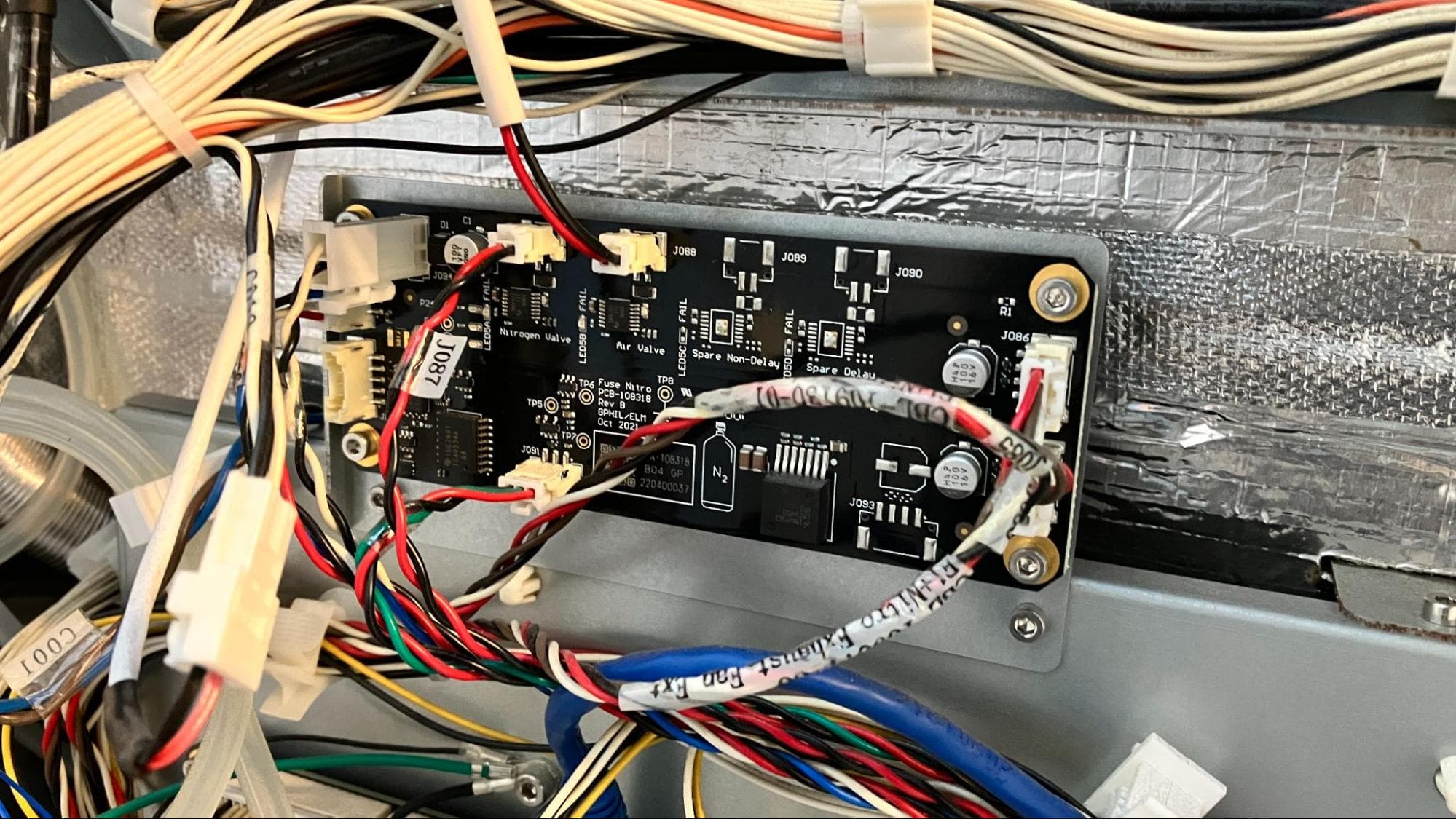

找到氮气控制板，如图所示。
第 2 步：断开氮气控制板的电缆
断开氮气控制板上的所有 JST 连接器。对于带有锁扣的电缆，请确保先松开锁扣，然后通过塑料外壳将连接器从电路板上拉开。
第 3 步：拆卸氮气控制板
使用 2.5mm 六角扳手，拧松并拆卸 四颗 8.0mm M3 内六角螺丝 将氮气控制板固定在打印机背面。将板移离打印机，小心不要钩住或拉扯任何松动的连接器。
安装氮气控制板替换件
概览：安装、固定并连接氮气控制器板替换件
第 1 步：准备新的氮气控制板
如果尚未佩戴防静电腕带，请佩戴防静电腕带并将其连接到已知接地点。从包装中取出新的氮气控制板。
第 2 步：安装并固定氮气控制板

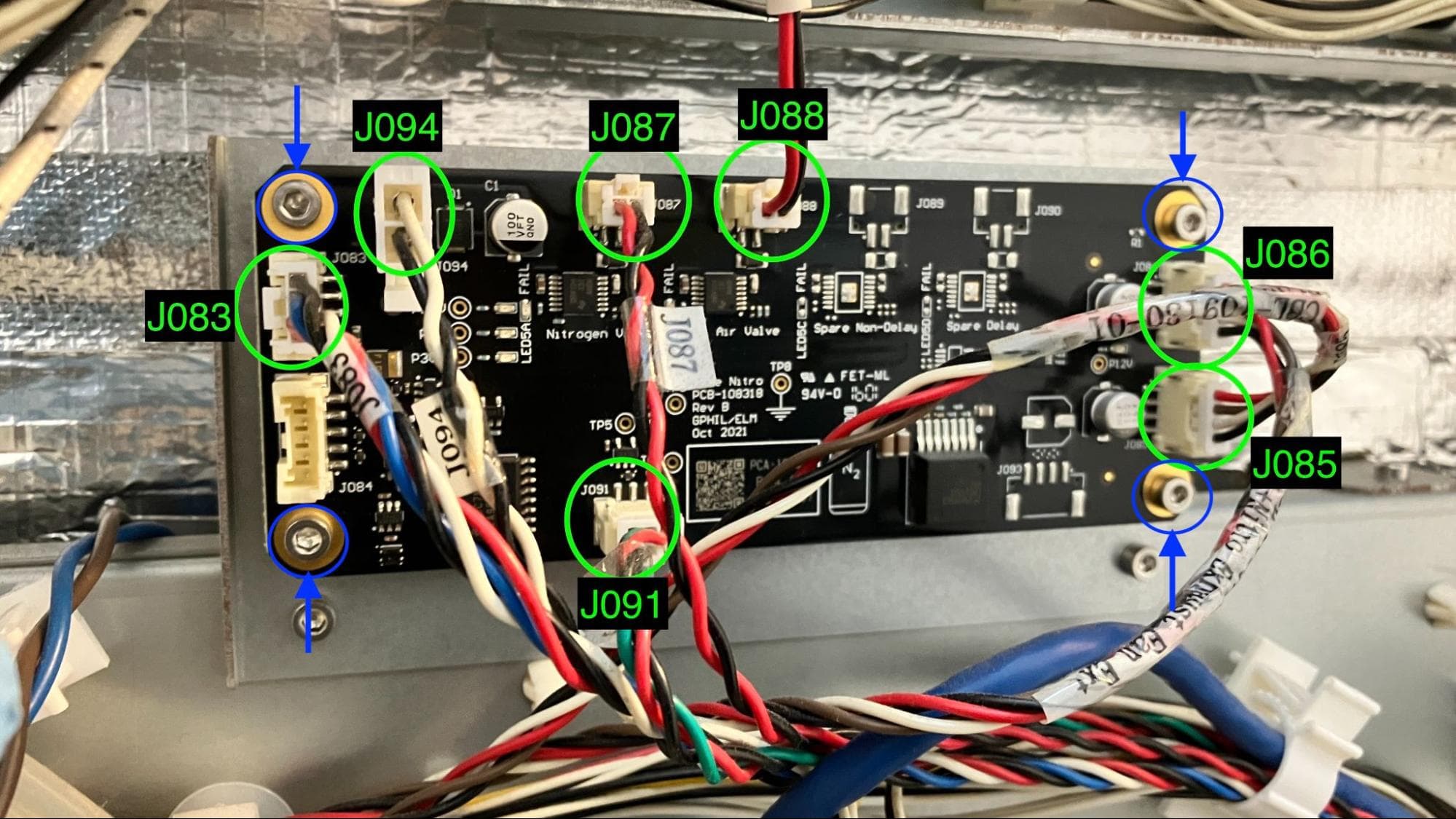

将电路板放置在左上角带有标记为 J083 的连接器的位置。将板上的四个螺孔与打印机背面的相应螺孔对齐。在将电路板移至适当位置时，确保没有松动的电缆卡在电路板后面。
在四个螺孔中各拧入一颗 8mm M3 内六角螺丝。重新检查电路板后面没有夹住任何电缆，然后使用 2.5mm 六角扳手拧紧螺丝，直至紧固到位。
第 3 步：重新连接电缆
将所有七个 JST 连接器重新连接到氮气板上。请参见此处的图片，将每根电缆与板上的相应位置进行匹配。
重新安装下部后面板
概览： 后 安装电源替换件后，重新安装并固定 下部后面板
第 1 步：安装并固定下部后面板
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 2 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 3 步：重新连接氮气供应
将氮气软管重新连接到快速断开接头上。
完成修复
概览： 安装好 氮气控制板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：检查氮源
确认 Fuse 1+ 30W 的氮气供应压力在 248－862kPa 范围内，且流量至少为 14 L/min。当使用瓶装氮气或液氮作为氮源时，请确保有足够的氮气来完成打印。在惰性气体环境下打印时，打印机每分钟大约需要 14L 的氮气。

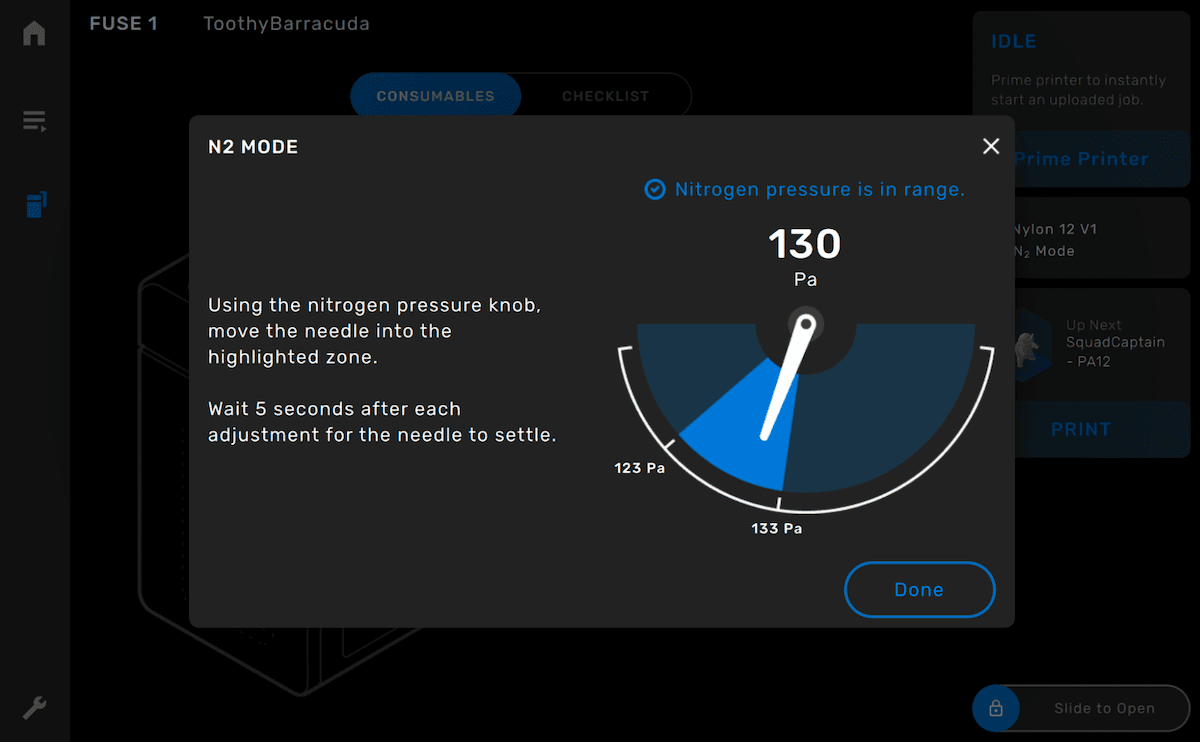

第 3 步：启用氮气系统
点击左侧边栏的打印机图标，进入 Printer status（打印机状态）界面。 切换 氮气系统 例如坚韧的高性能树脂 ON。确认触摸屏显示 N2 模式，并且 进气压力 和 阀门压力 是 在范围内
第 4 步：测试修复效果
使用氮气开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
