所需物品：
Formlabs：
- RFID 板替换件 (RP-F3L-RFID-01)
第三方：
- 2.5mm 六角扳手（平头）
- 3mm 六角扳手（必须为 90º 头）
- T10 梅花螺丝刀
白皮书
更换 Fuse 1 RFID 板
更换 Fuse 1 RFID 板
Fuse 1 代打印机使用 RFID 读取器与给粉量卡进行交互并注册给粉量。在 Fuse 1 打印机上，RFID 读取器位于上部冷却护罩中，靠近红外传感器。RFID 板故障或失灵会导致打印机无法注册或移动给粉量，并可能导致其他意外错误。
请根据本指南更换 Fuse 1 打印机的 RFID 板。
预计时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区 RFID 板。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸顶部面板
概览： 取下 顶部面板，以便操作打印机内部。

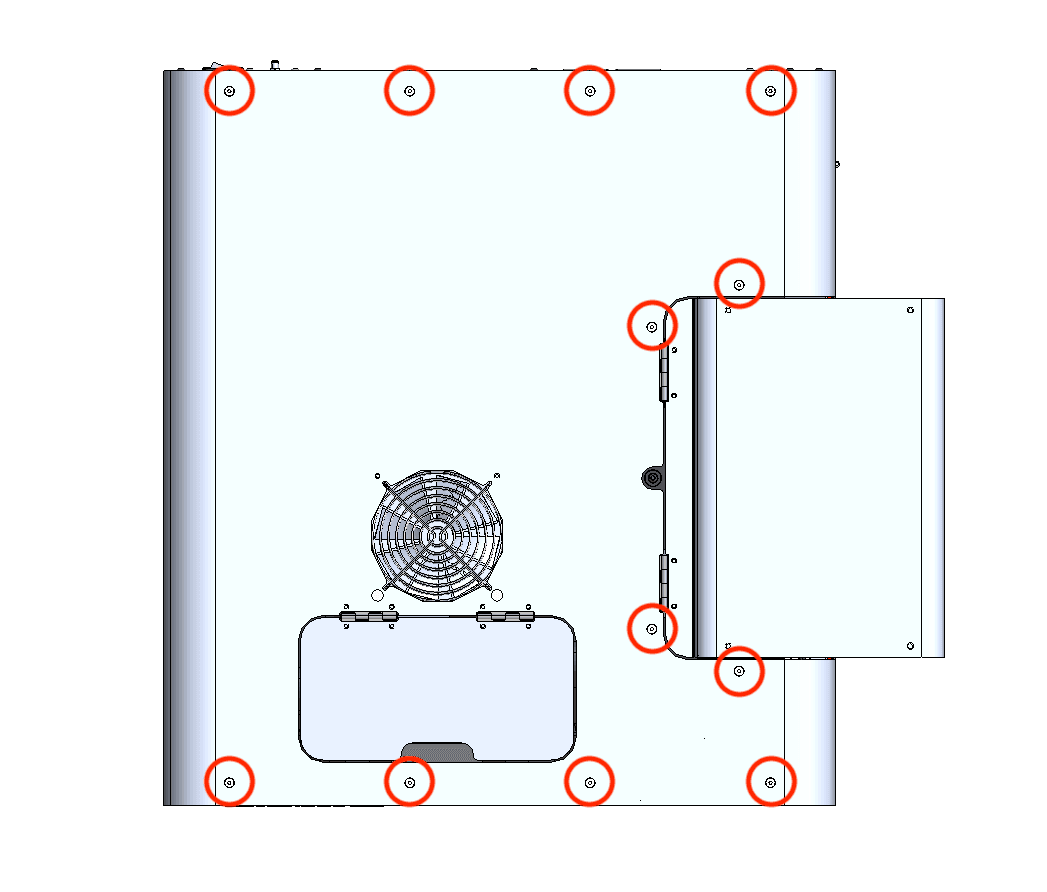

第 1 步：拧下顶部面板螺丝
使用 2.5mm 六角扳手，拧下 将顶部面板固定到打印机的 M4 沉头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
将螺丝放在一旁。
第 2 步：拆卸顶板
抓住红外传感器盖板和最后面的边缘，将顶部面板从打印机上抬起。将顶部面板放在一旁。
拆卸上部冷却护罩
概览： 拆卸上部冷却护罩，以便操作 RFID 板。

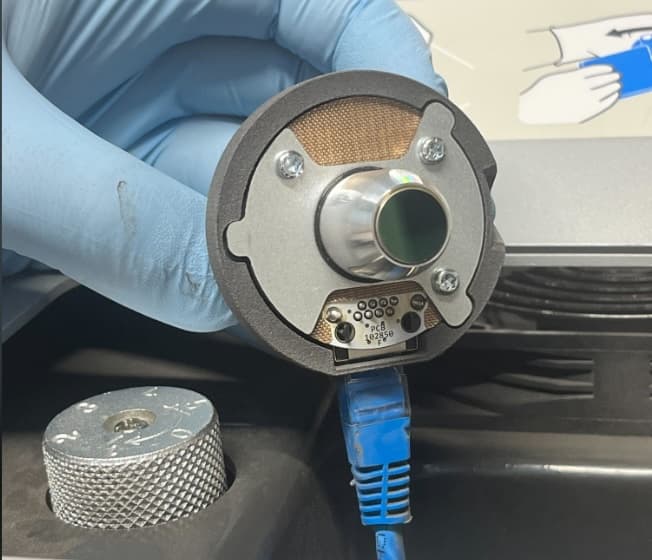

第 1 步：拆卸红外传感器
打开红外传感器面板的检修门，该面板位于打印机顶部料斗旁。抬起红外传感器并断开其电缆连接。将红外传感器放在平整的表面上，传感器窗口朝上。将红外传感器的电缆穿过塑料护罩。

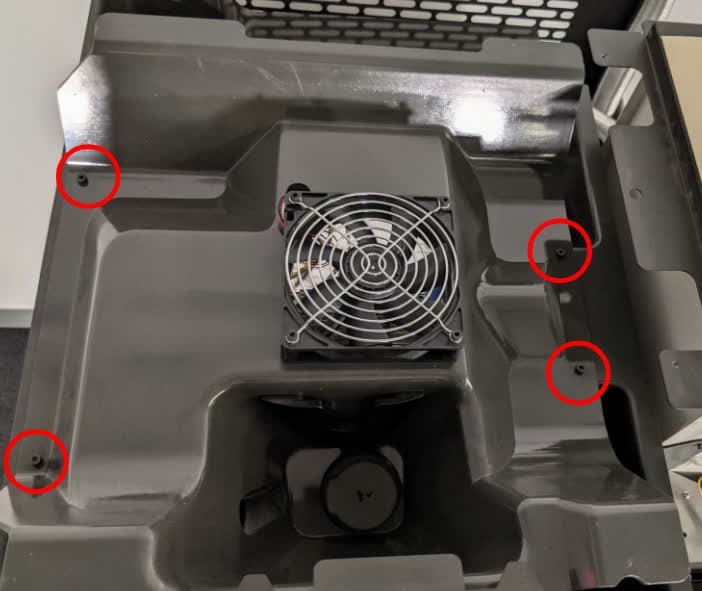

第 2 步：拧下上部冷却护罩螺丝
使用 3mm 六角扳手，拧松并取下将上部冷却护罩固定在打印机上的四颗 8mm M4 内六角螺丝。请勿将上层冷却护罩与打印机分开。

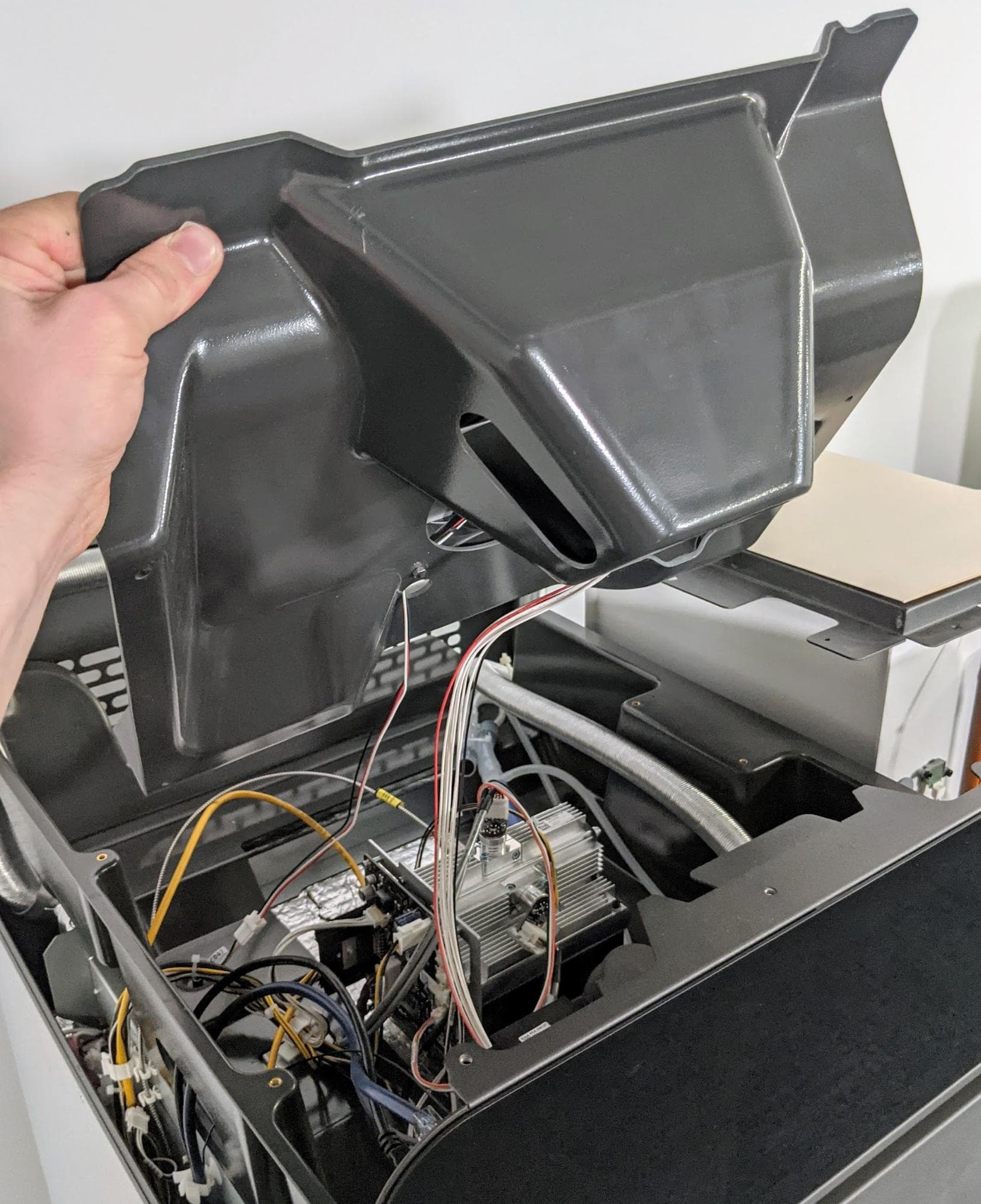

第 3 步：抬起上部冷却护罩
稍微抬起护罩即可，以便操作与其相连的电缆，但不要将塑料护罩的前缘与打印机顶部分开。
注意：
抬起塑料护罩时要小心，以免拉扯到连接在其上的电缆。

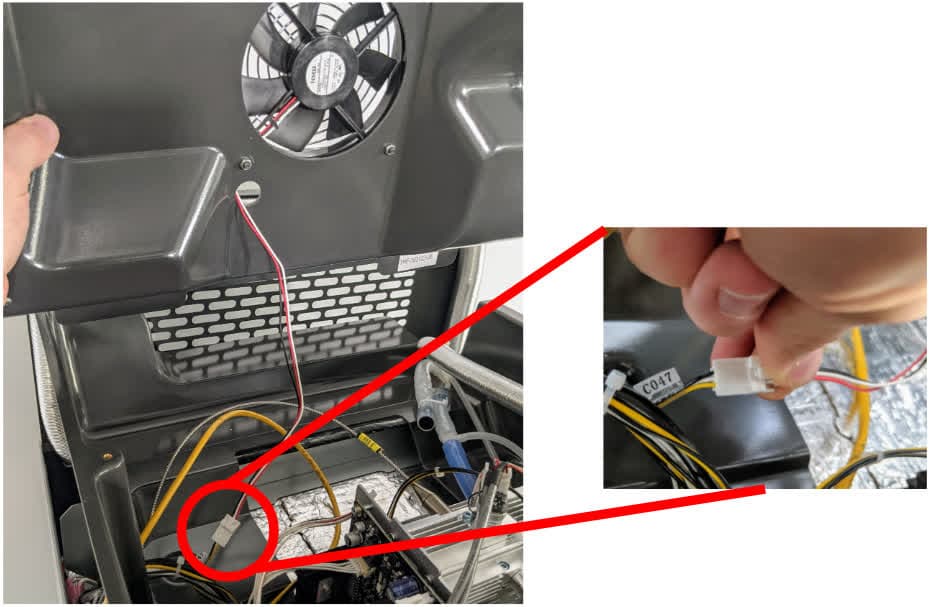

第 4 步：拔掉风扇电缆
挤压塑料锁销，从标有 C047 的连接器上断开风扇电缆。请勿拉扯单根电线，只能拉扯塑料连接器。
提示：
让一名操作员手持塑料护罩，另一名操作员拔掉电缆插头，可能更易于操作。

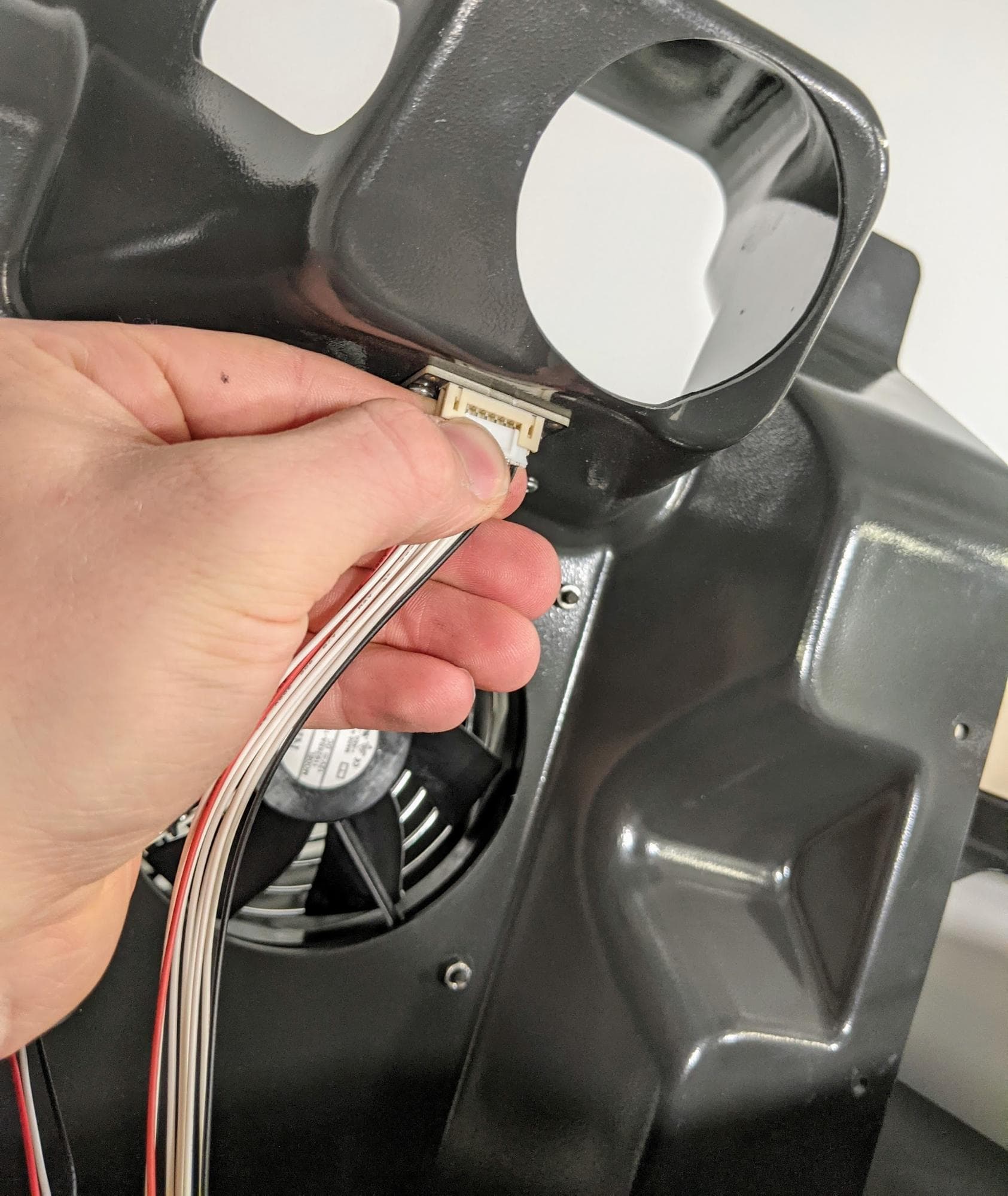

第 5 步：拔掉 RFID 读取器
轻轻拉动白色连接器，从电路板上拔下 RFID 读取板的电缆。
第 6 步：拆卸上部冷却护罩
将上部冷却护罩从打印机上分离，放在一旁。
更换 RFID 板
概览：拆卸原有 RFID 板并安装替换件。

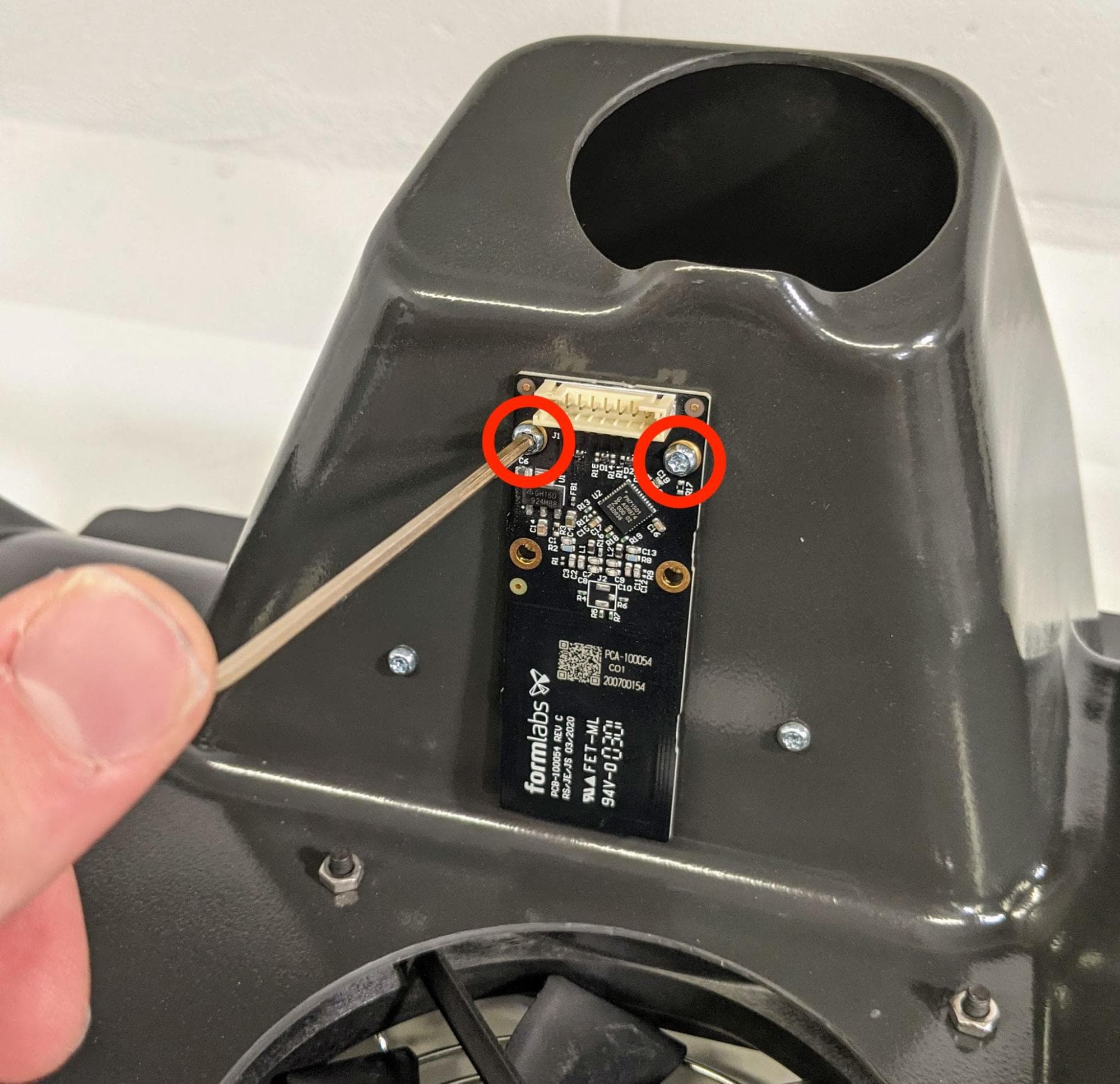

第 1 步：拆卸原有的 RFID 板
使用 T10 梅花螺丝刀，拧松并取下将 RFID 板固定在上部冷却护罩上的两颗螺丝。将螺丝放在一旁。将 RFID 板从上部冷却护罩上分离开来，放在一旁以便与电子废弃物一同处置。
第 2 步：安装并固定 RFID 板替换件
放置新的 RFID 板，使连接器正下方的两个螺孔与上部冷却护罩上的螺孔对齐。在两个螺孔中各拧入一颗 T10 梅花螺丝，然后使用 T10 梅花螺丝刀将其拧紧，直至完全紧固。
重新安装上部冷却护罩
概览：更换 RFID 板后，重新安装上部冷却护罩。
第 1 步：重新连接 RFID 读取器电缆
将上部冷却护罩放在打印机上方，轻轻将 RFID 读取器电缆连接器推入插座，插入 RFID 板。连接器只能以一个方向安装。
第 2 步：重新连接冷却风扇
将冷却风扇连接器重新连接到标有 C047 的插座上。

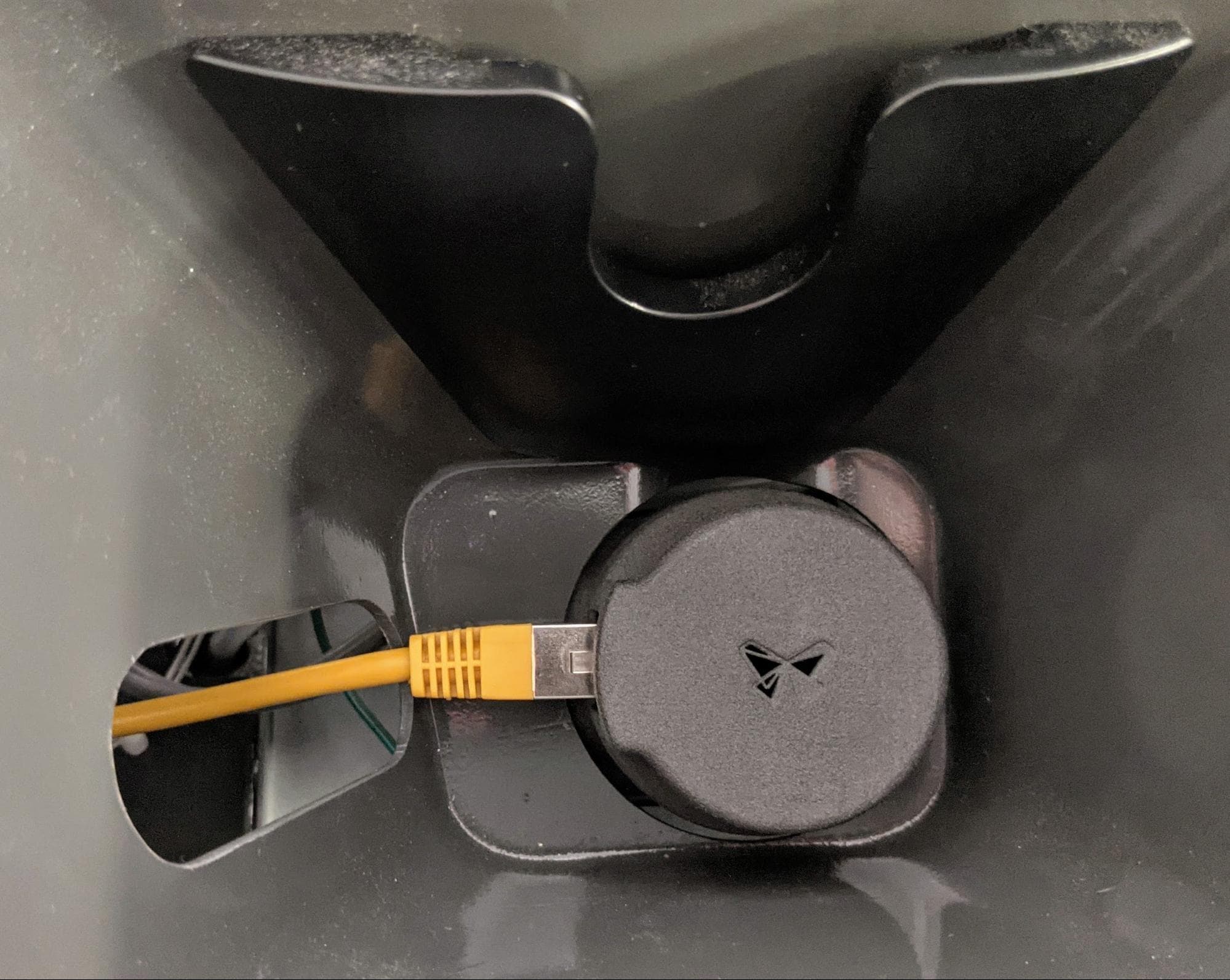

第 3 步：布置红外传感器电缆
从前缘握住顶部冷却护罩，将其放置到位，以便仍能接触到护罩下方的电缆。将红外传感器的以太网电缆穿过顶部护罩的开口。
第 5 步：安装并固定上部冷却护罩
将上部冷却护罩放低至打印机上，将护罩上的四个螺孔与打印机框架上的相应螺孔对齐。在每个螺孔中各拧入一颗 8mm M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装顶部面板
概览：安装好新的 RFID 板后，重新安装并固定顶部面板。
第 1 步：对齐顶部面板
抬起顶部面板，将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。
第 2 步：拧紧顶部面板螺丝
在打印机背面 在顶部面板的 26 个标记螺孔中各拧入一颗 M4 埋头螺丝：
- 六颗 6mm 缓冲器侧前端的螺丝
- 12 6mm 打印机顶部的螺丝
- 8 颗 6mm 料斗侧的螺丝
使用 2.5mm 六角扳手，拧紧螺丝，直至紧固。
完成修复
概览： 安装好 RFID 板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
插入粉末给料卡（如有），并注册或转移粉末给料。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
