更换 Fuse 1 代成型室插头盒

成型室插头外壳为保护外壳，用于覆盖从成型室插头到成型室内传感器和加热器之间的电线。它在打印过程中也起到打印箱体密封件的作用。如果成型室插头外壳损坏，成型室可能无法正常工作。

请根据本指南清洁和更换 Fuse 1 代成型室插头盒。

所需物品：

预计所需时间： 5－10 分钟，外加打印和后处理替换插头外壳的时间

准备工作区

概览： 准备好成型室和无尘的工作区，以便更换 Fuse 1 代打印机成型室插头盒。

警告：

如果成型室在六小时内曾用于打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何打印机组件之前，请等待成型室和打印箱体完全冷却至室温。

第 1 步：打印替换塞盖

打印并充分后处理替换插头使用 Formlabs SLA 或 SLS 打印机进行打印为了获得最佳效果，Formlabs 建议使用以下材料之一：

第 2 步：准备工作区

如有必要，清空成型室。清理成型室周围的工作区。确保工作区通风良好且没有灰尘。

概览： 从成型室插头上取下插头外壳。

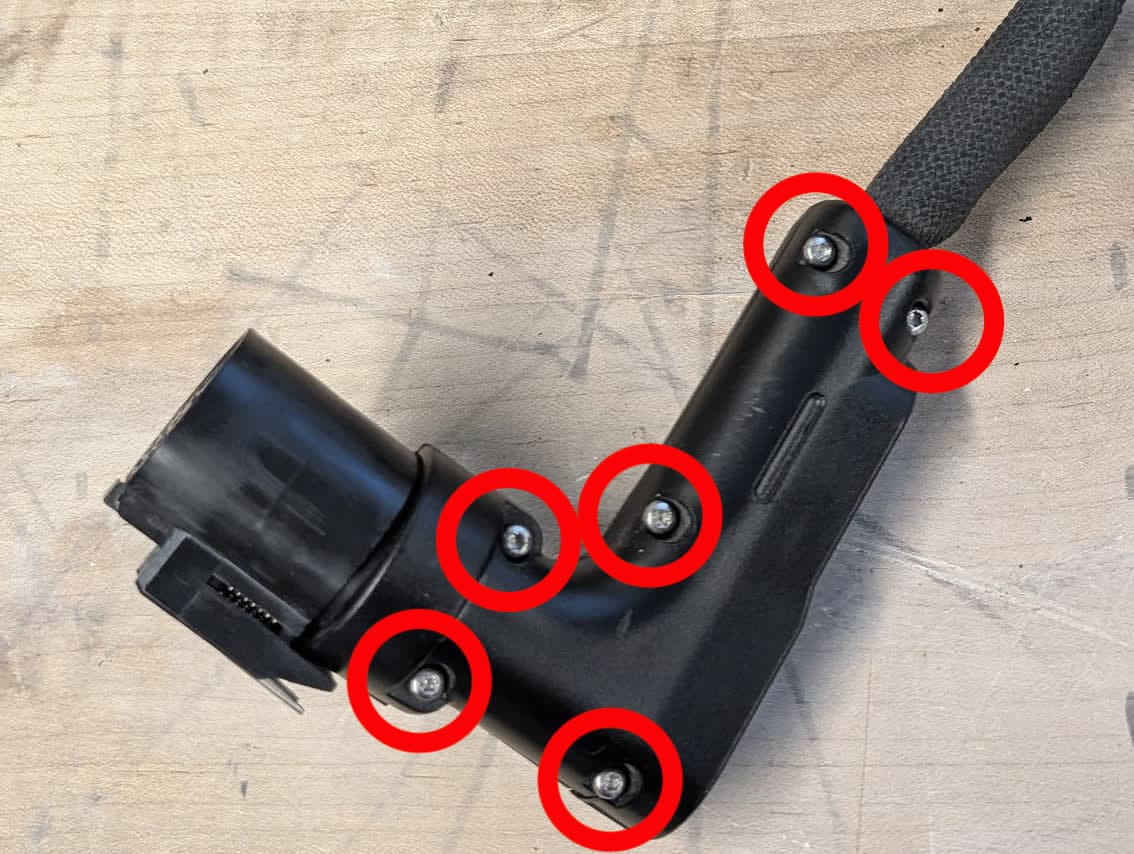

第 1 步：拧下成型室插头盒螺丝

从打印机或 Fuse Sift 中拔下插头并取出成型室（如果尚未取出）。使用 T8 梅花螺丝刀，拧松并取下将成型室插头外壳固定在成型室插头上的 6 颗 M2.63 × 10mm 圆头螺丝。

第 2 步：拆卸插头盒

成型室插头盒由三个部分组成：插头顶部、插头底部和插头面。分开塞子上下两部分，露出橡胶塞面。将插头面放在干净、干燥的表面上。处置外壳的顶部和底部。

注：

可能需要清洁插头表面。用少量乙醇擦拭面罩。待面罩完全干燥后再重新安装。

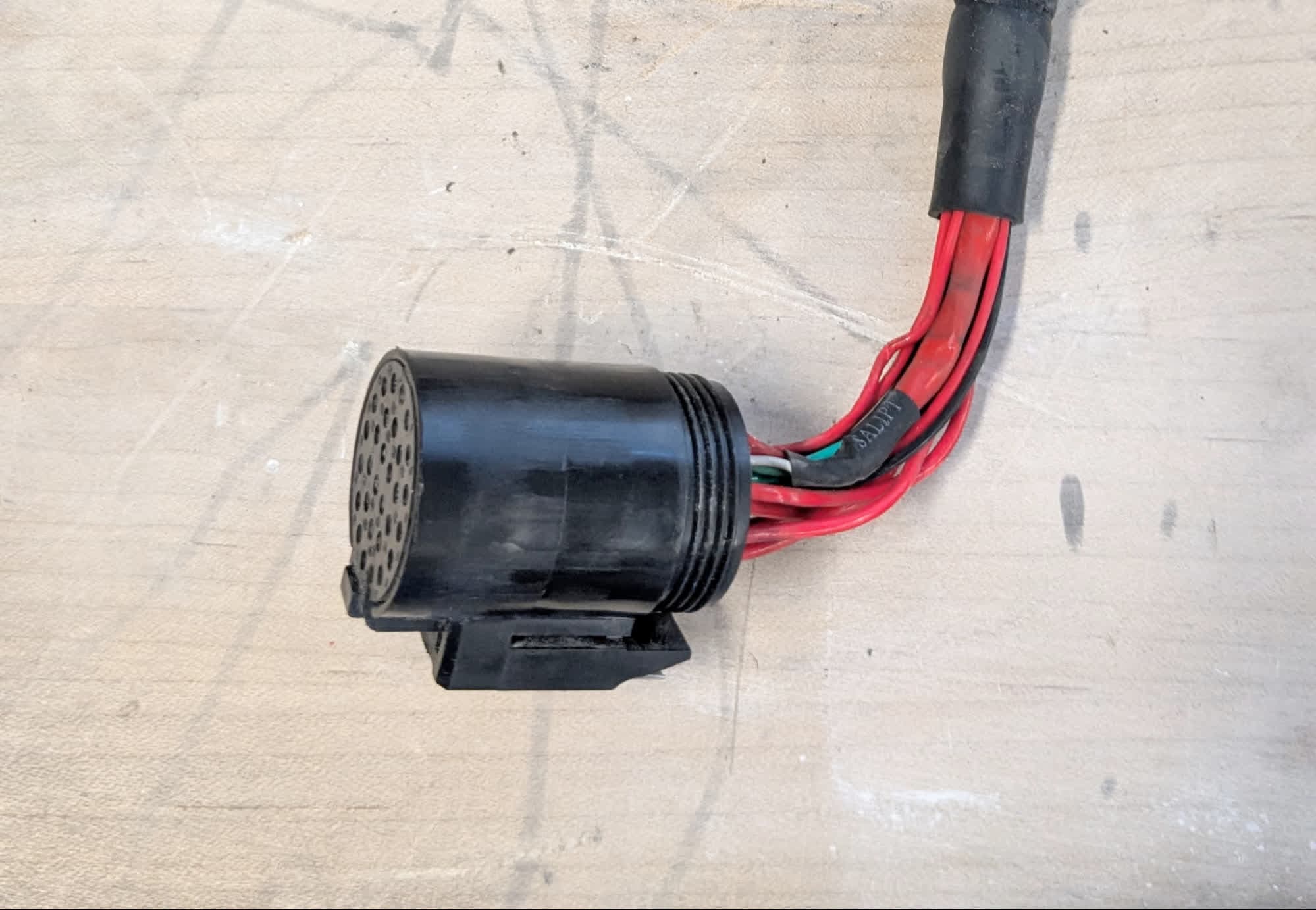

第 3 步：检查电线束

拆下外壳后，检查内部电线是否断裂或打结。如果发现任何电线断裂或打结，请联系 Formlabs Support 或您的认证服务提供商。

概览： 将插头盒安装到成型室插头上。

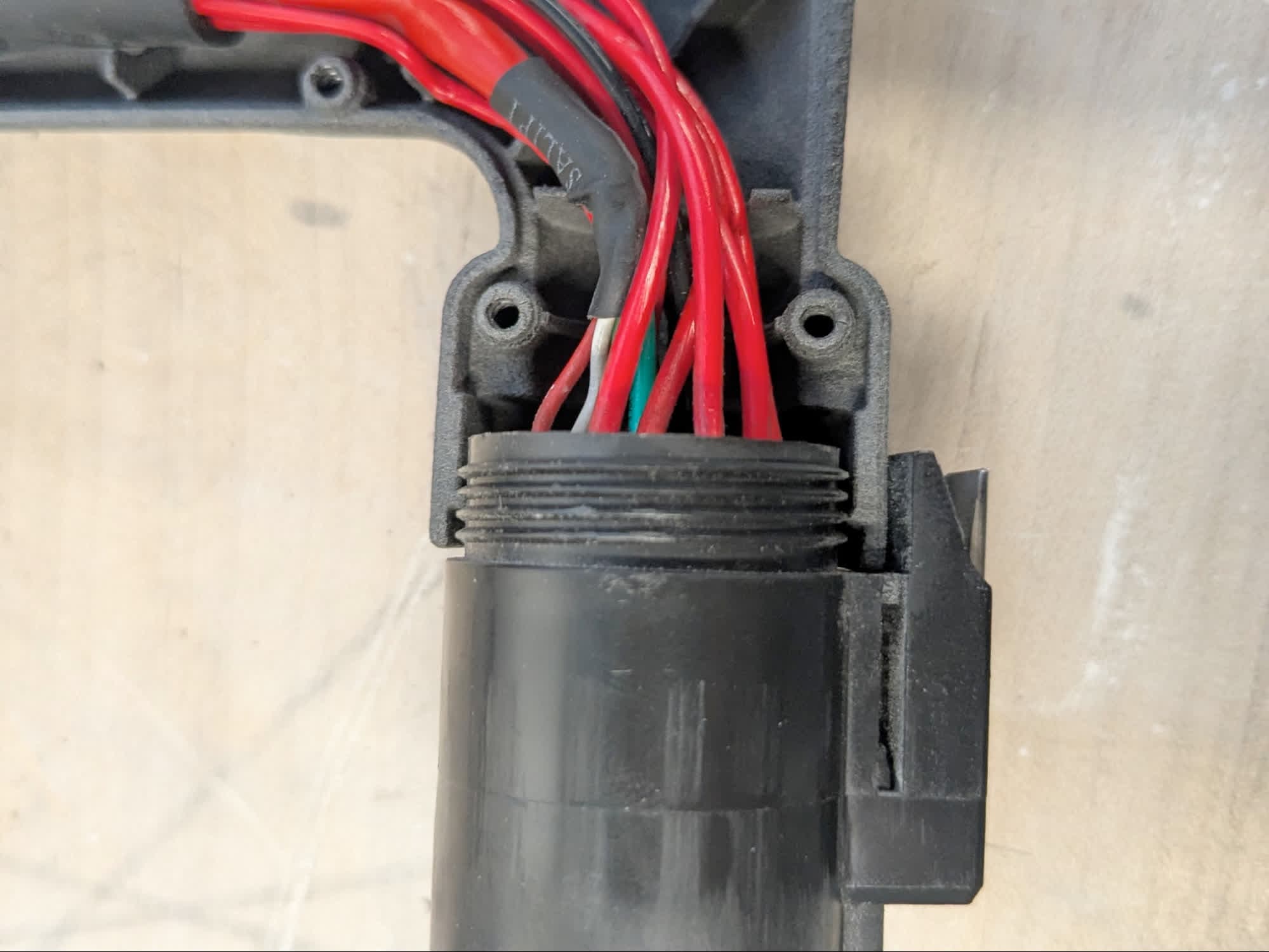

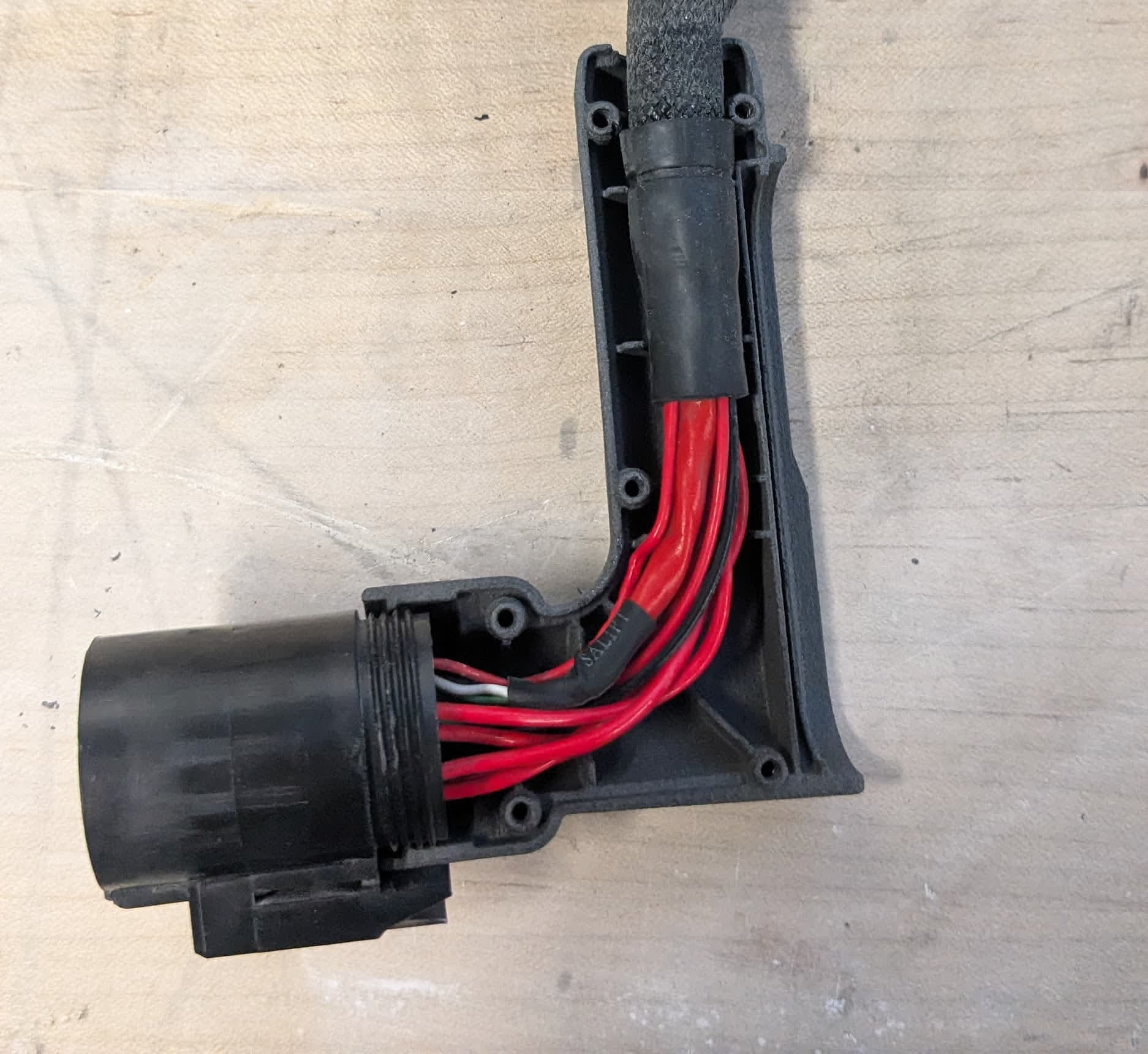

第 1 步：将插座插入新的插头盒

将新的插头外壳与电线束对齐。电线应整齐地贴合在外壳的弯曲处，并避开螺孔。插头外壳的前面应接触位于松脱标签下方的插头插座。

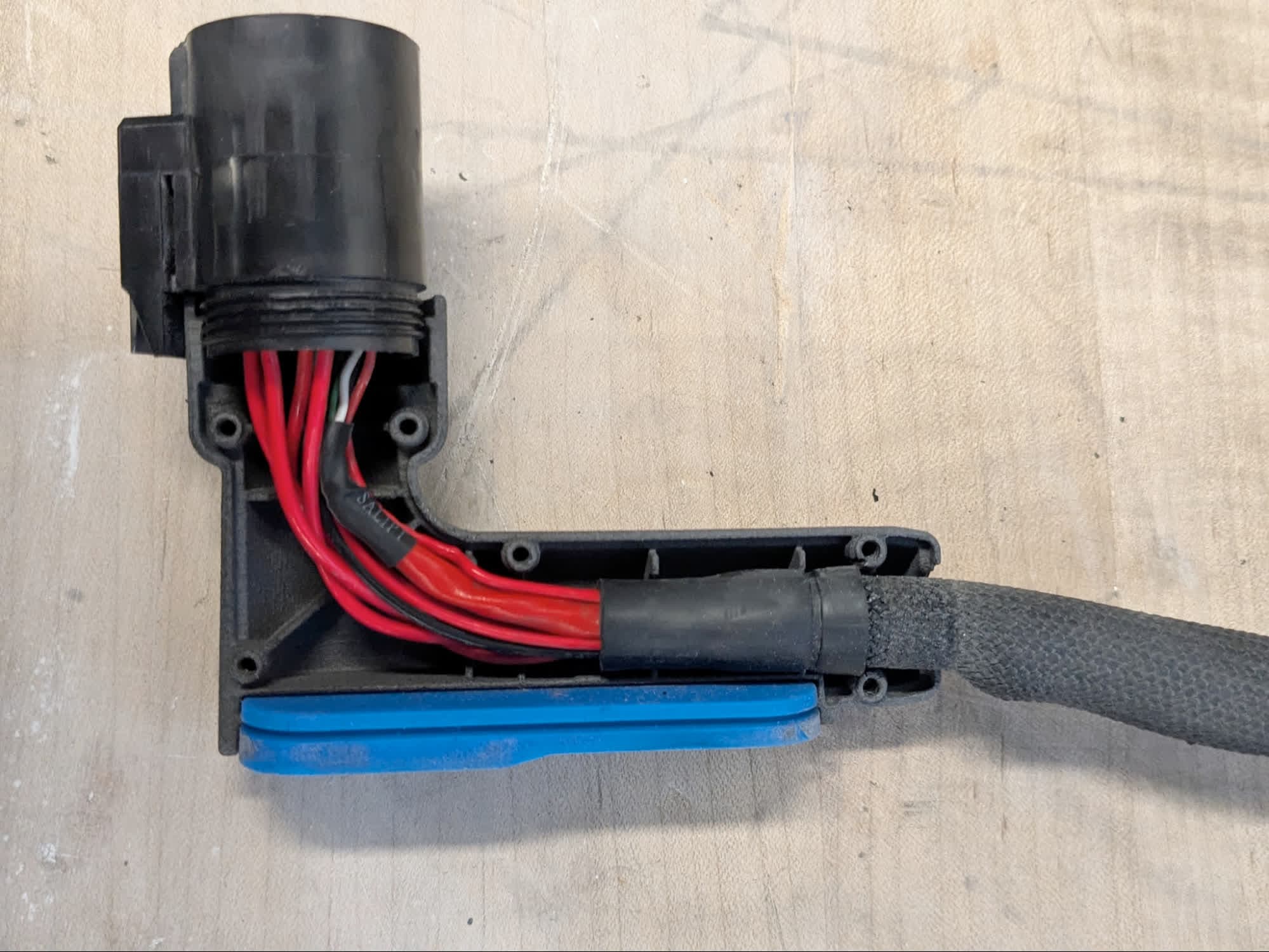

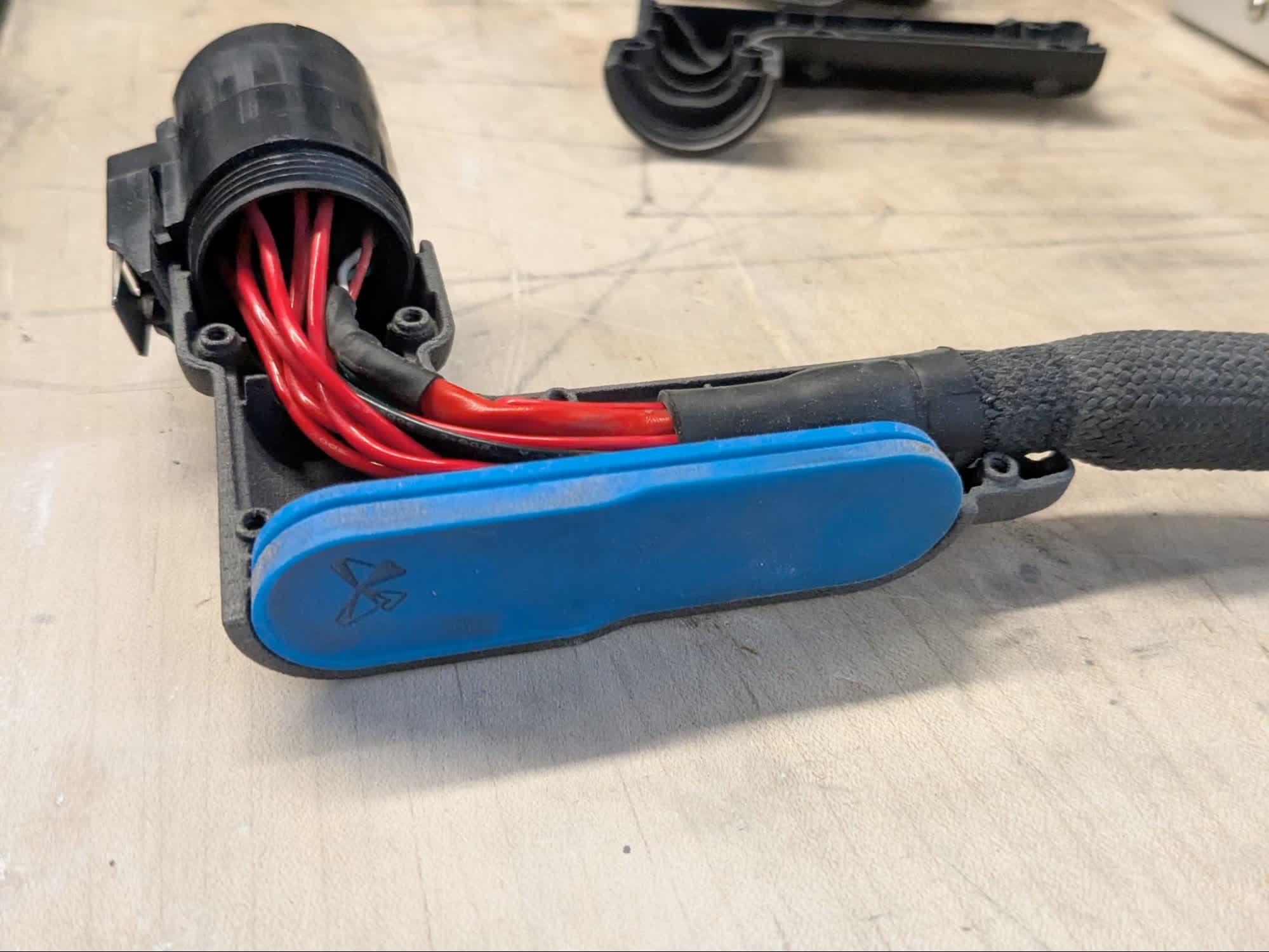

第 2 步：安装插头面

将插头正面的凹槽安装到插头外壳的脊上。Formlabs 蝴蝶标志应朝外，并与插头插座的释放标签指向同一方向。

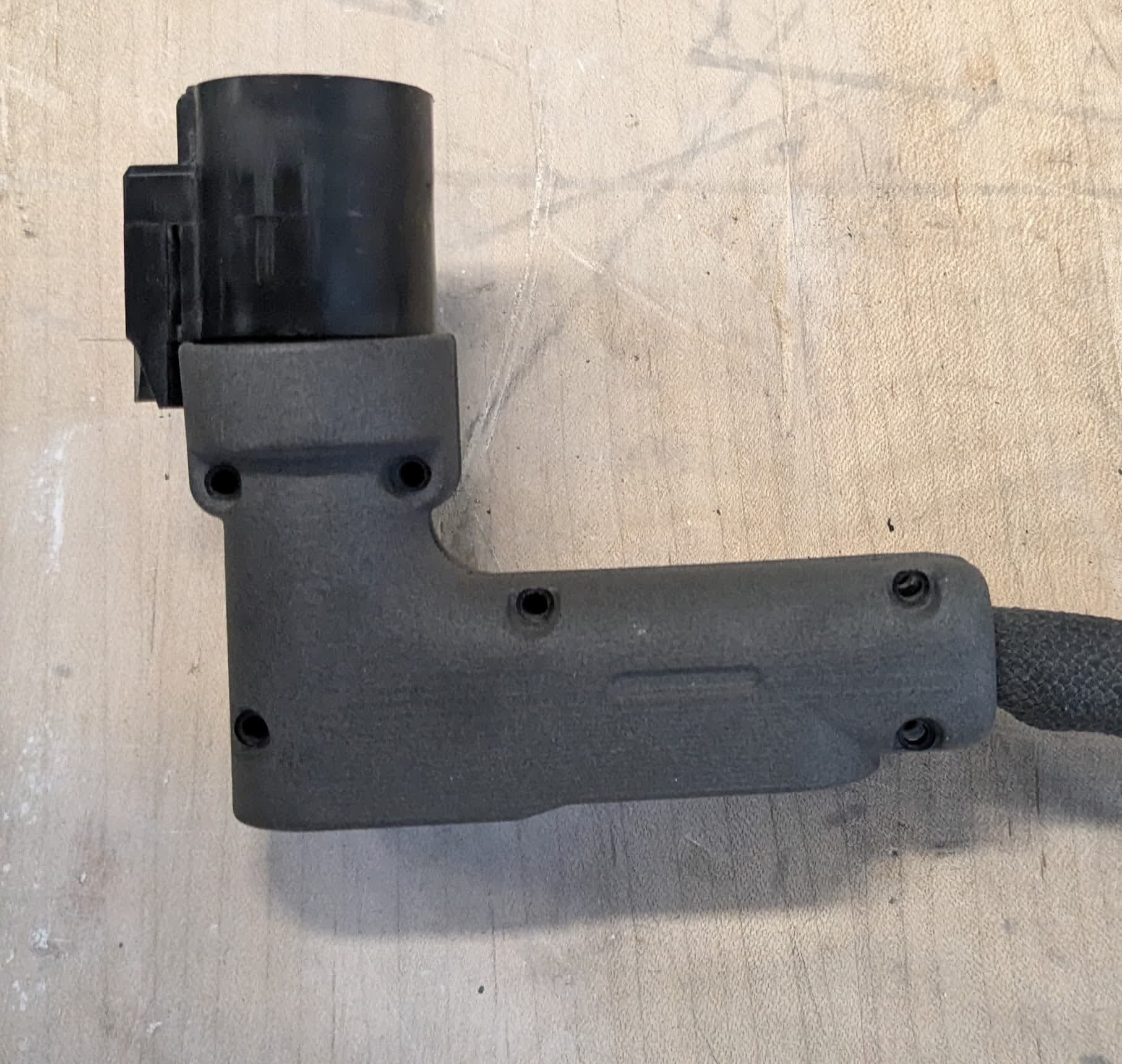

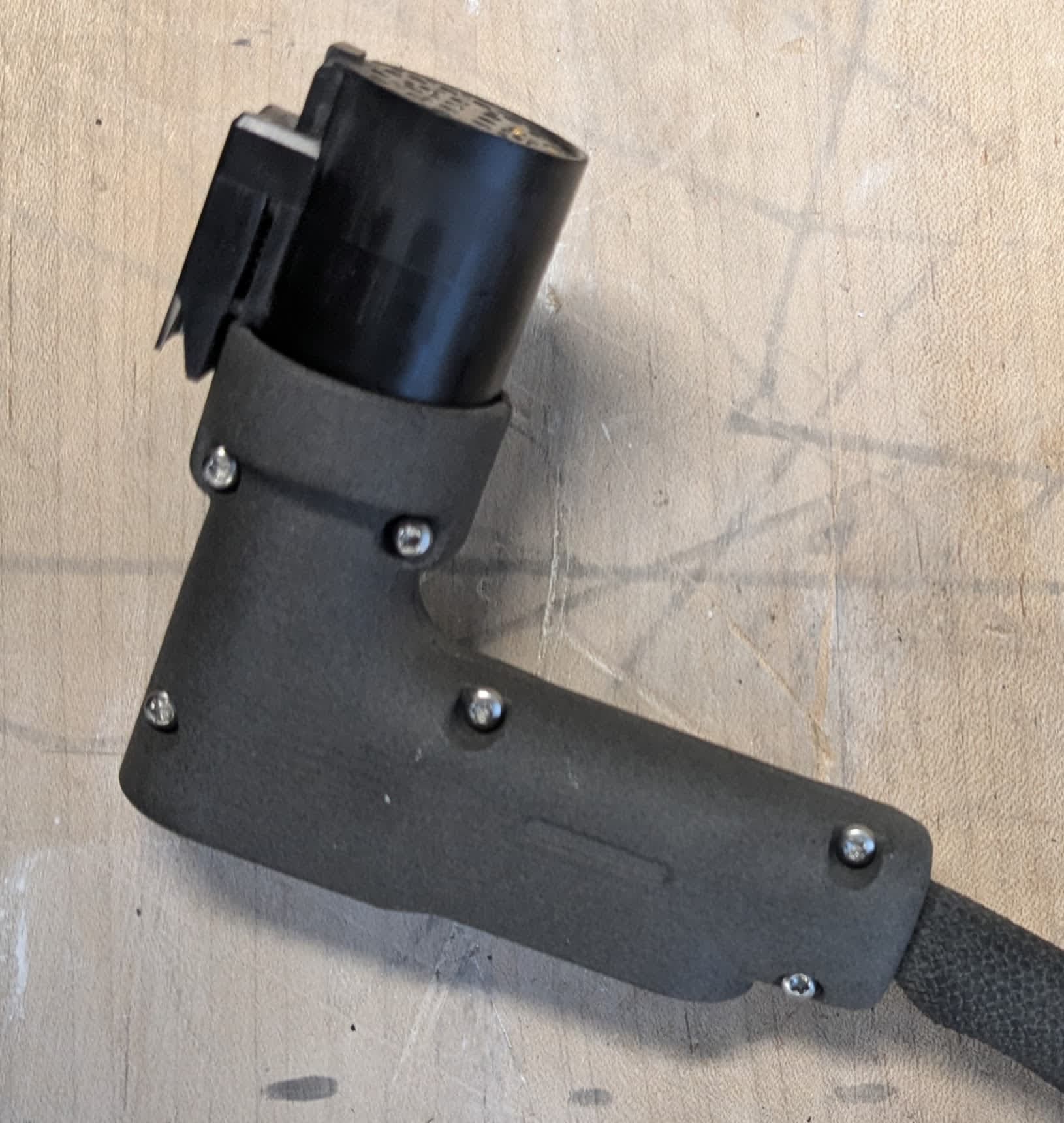

第 3 步：关闭并固定插头盒

对齐插头外壳的两半，并将其围绕在电线束周围。确保没有任何电线被夹在插头外壳的两半之间。在插头箱的六个螺孔中各拧入一颗 M2.63 × 10mm 圆头螺丝。使用 T8 梅花螺丝刀拧紧螺丝，直至完全紧固。

概览： 安装好成型室的插头盒后，清洁成型室并进行最终检查。

第 1 步：清洁成型室和工作台

清理成型室插头和工作区，以免在维护过程中散落的粉末污染设备。

第 2 步：测试成型室

将成型室插入打印机。检查打印机是否已识别成型室已插入。开始打印并检查其是否正常运行。
