所需物品：
Formlabs：
- Fuse 1 代成型室插座和电缆线束替换件
第三方：
- 2.0mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 3.0mm 六角扳手（平头）
- 6.5mm 一字螺丝刀
- 尖嘴钳
- 平口剪钳
- 护目镜
- N95 或更高级别的口罩
- 非反应性丁腈手套
白皮书
更换 Fuse 1 代成型室插座和电缆线束
更换 Fuse 1 代成型室插座和电缆线束
在 Fuse 1 代打印机上，成型室插入打印箱体中的插座。打印机使用此连接与成型室进行通信并控制其加热器。成型室插座或电缆线束出现故障会导致打印机无法与插入的成型室进行通信。
请根据本指南更换 Fuse 1 代打印机的成型室插座和电缆线束。
预计所需时间：60－90 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备 打印机 以及无尘的工作区，用于更换 加热器控制板。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
第 4 步：断开氮源连接（仅限 Fuse 1+ 30W）
如果已连接，请从快速断开接头上断开氮气软管。
移除 后部 面板
概览： 取下 后部 面板，以便操作打印机内部。

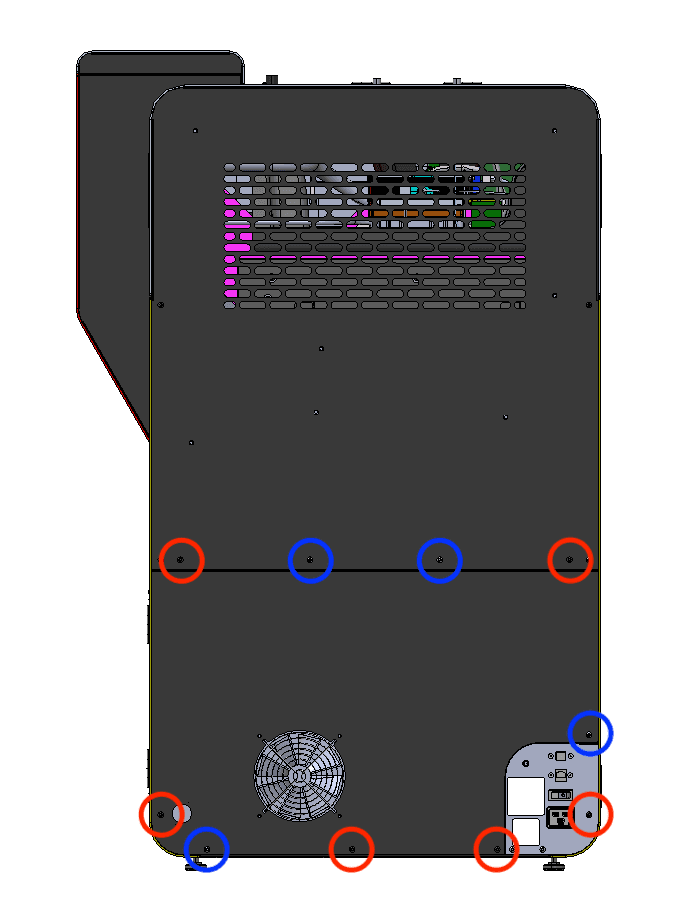

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

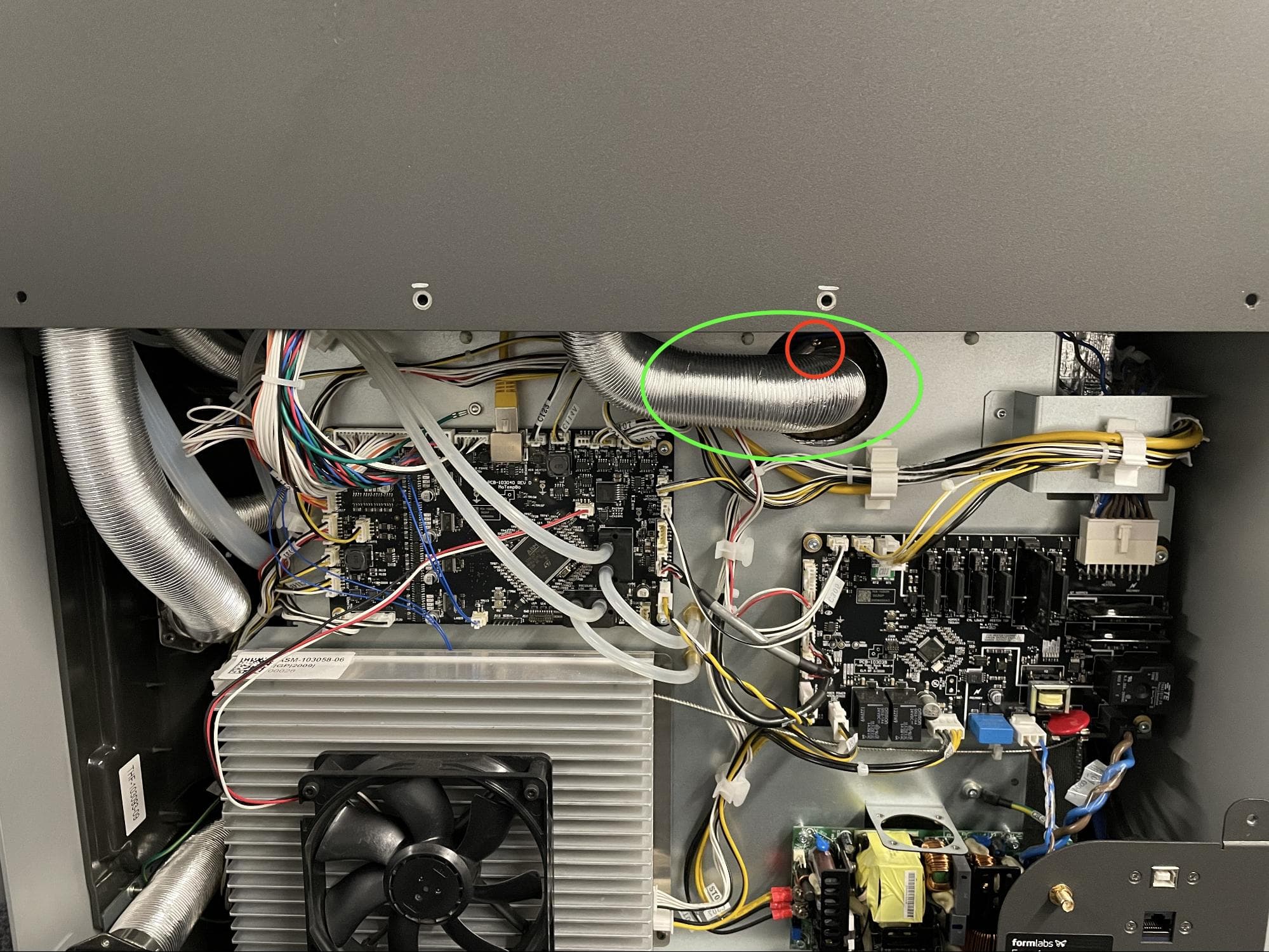

第 3 步：找到排气管和环形夹
找到打印机中央与排气管相连的环形夹。
第 4 步：拧松环形夹紧螺丝
使用 6.5mm 平头螺丝刀，拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。
第 5 步：找到进气口

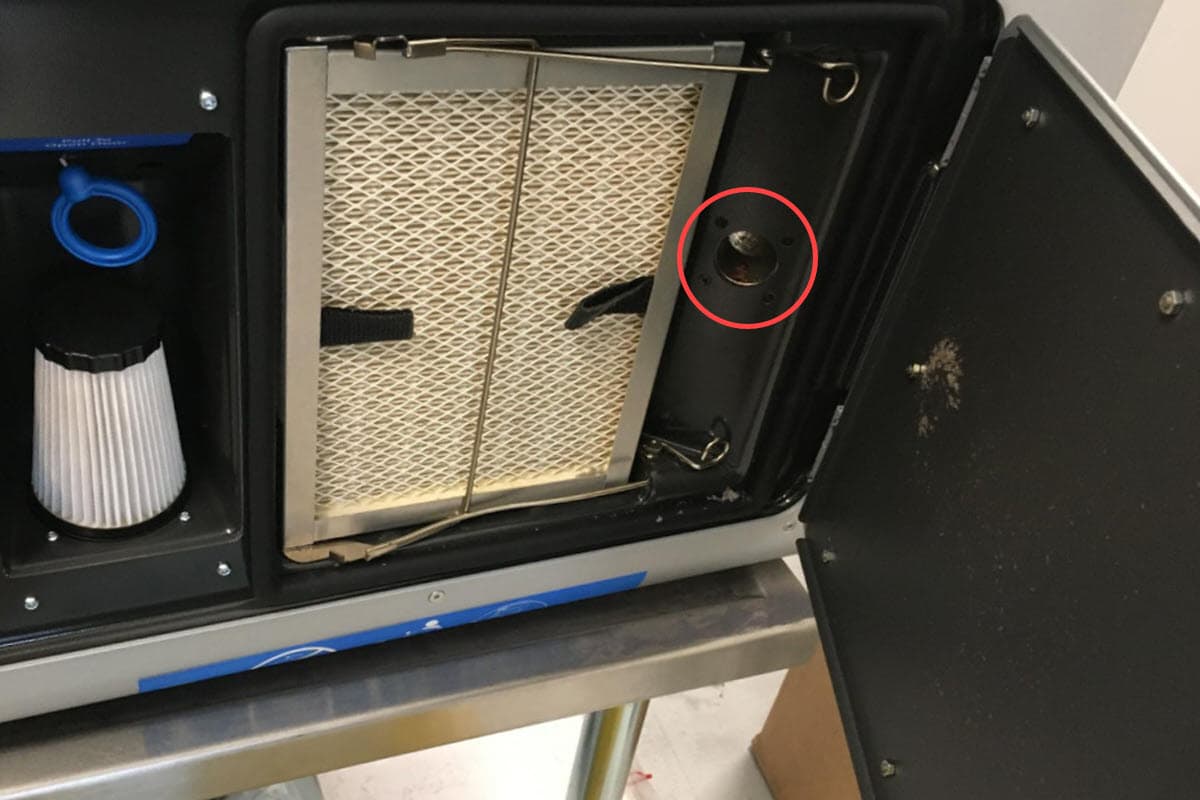

打开打印机的过滤柜门。吸风口位于机柜右侧。

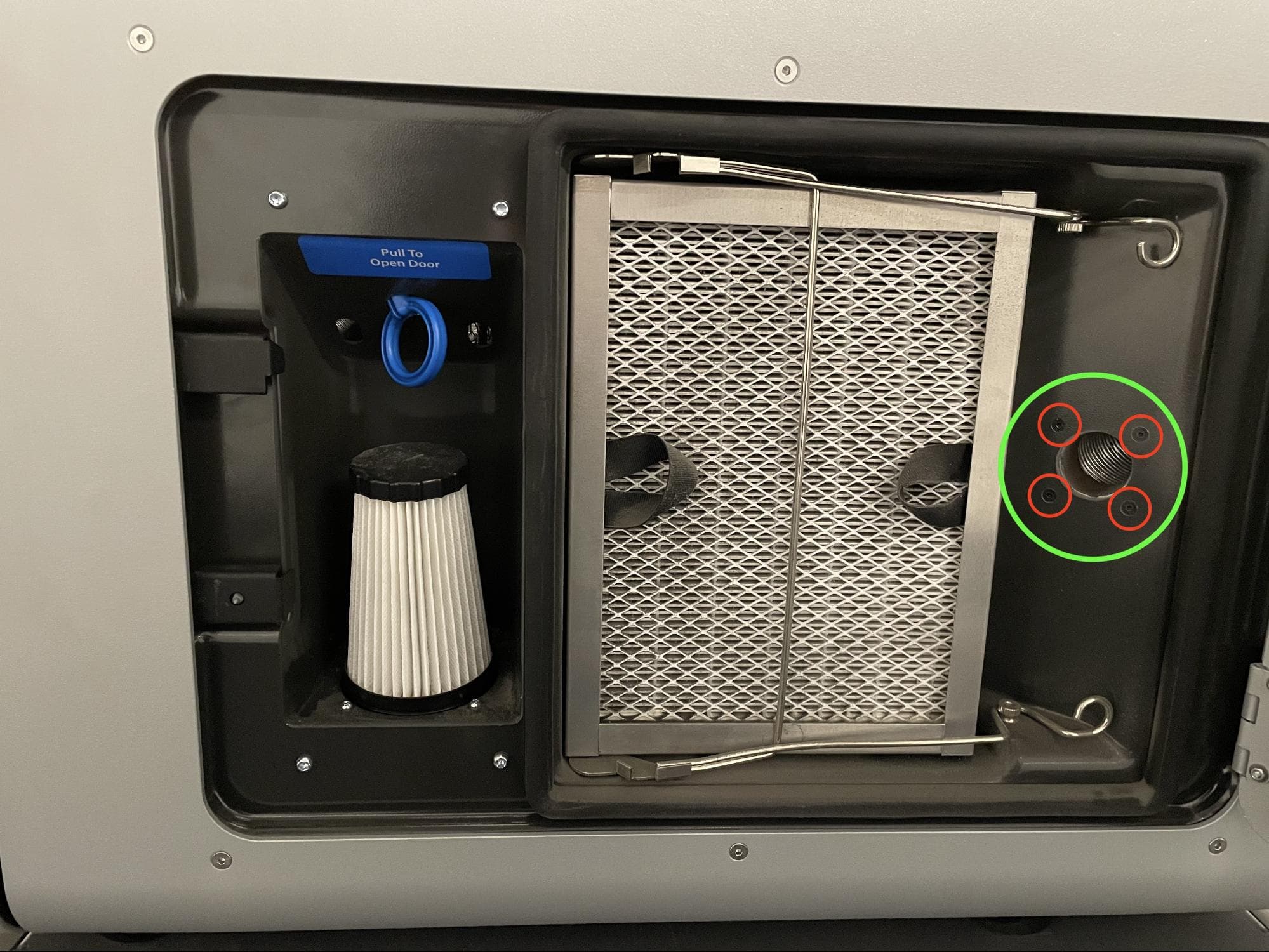

第 6 步：拧下排气口螺丝

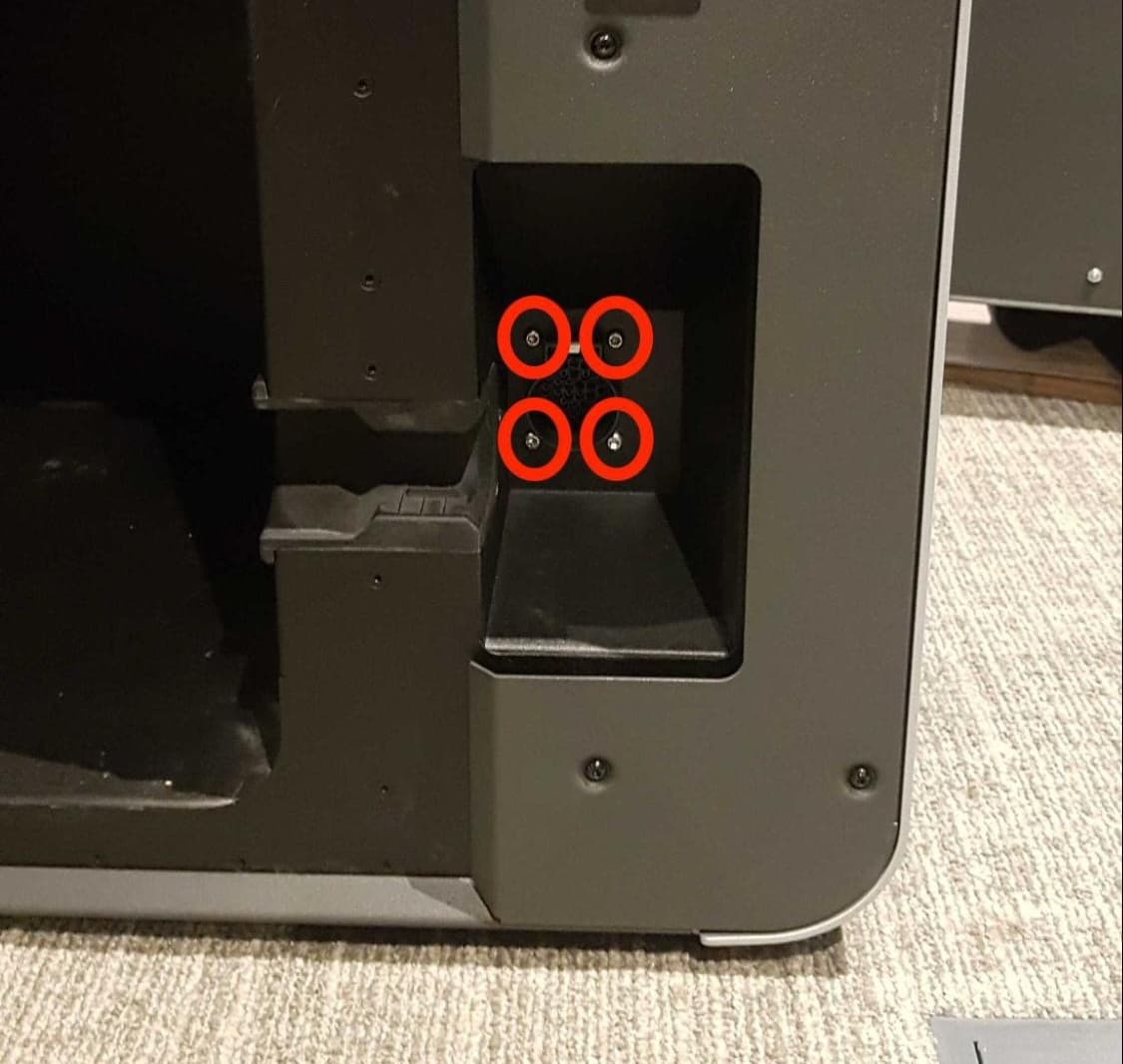

使用 2.0mm 六角扳手，拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。
第 7 步：拧下上部后面板螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 8 步：拧下上部后面板螺丝

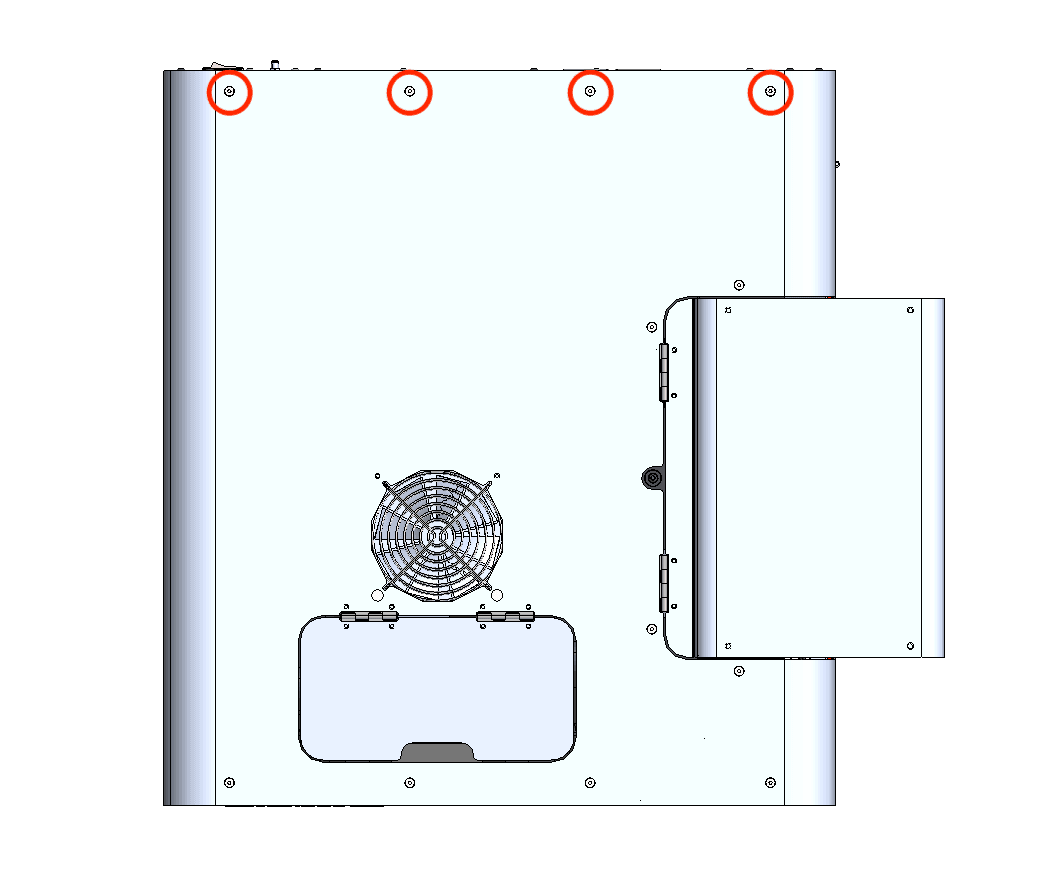

使用 2.5mm 六角扳手，拧下将上部后面板固定到打印机上的八颗螺丝：
- 打印机缓冲器侧的两颗 6mm 螺丝
- 打印机顶部的四颗 6mm 螺丝
- 打印机料斗侧的两颗 6mm 螺丝
将螺丝放在一旁。
第 9 步：拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸料斗侧面板
概览：拆卸打印机料斗侧的面板，以便操作 LED 板。
第 1 步：开始拧下料斗侧面板螺丝

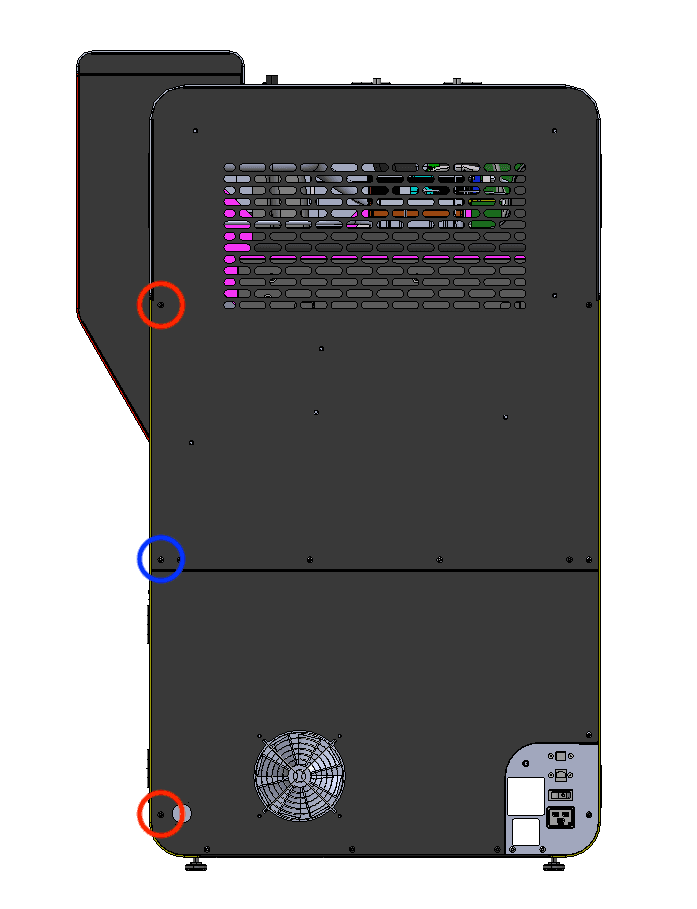

使用 2.5mm 六角扳手，从打印机的左后方拧松并取下两颗黑色（红色圆圈处）和一颗铬色（蓝色圆圈处）8.0mm M4 圆头螺丝。请注意这些螺丝的位置，因为铬螺丝的放置对于打印机的电气接地至关重要。将螺丝放在一旁。
第 2 步：继续拧下料斗侧面板螺丝

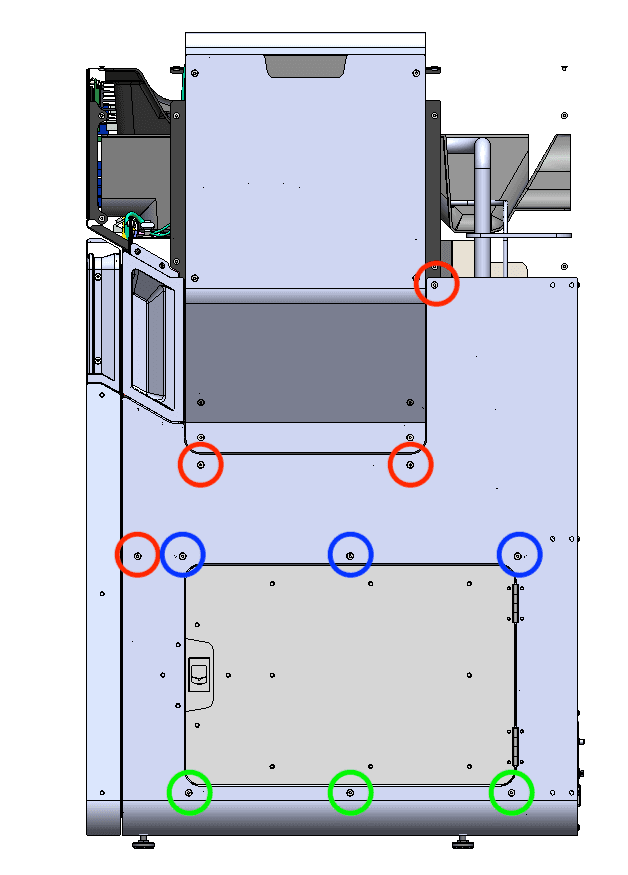

移动到打印机的料斗侧。使用 2.5mm 六角扳手，拧松并取下将料斗侧面板固定在打印机上的 10 颗 M4 埋头螺丝。最后拆卸最上方的 6.0mm 埋头螺丝，以便于拆卸面板。将螺丝放在一旁。
- 三颗 16.0mm 螺丝，绿色圆圈标记
- 三颗 12.0mm 螺丝，蓝色圆圈标记
- 四颗 6.0mm 螺丝，红色圆圈标记
第 3 步：倾斜料斗侧面板
使面板向远离打印机的方向倾斜，以便接触互锁开关电缆。此时请勿拆卸面板。
第 4 步：断开互锁开关并拆卸料斗侧面板

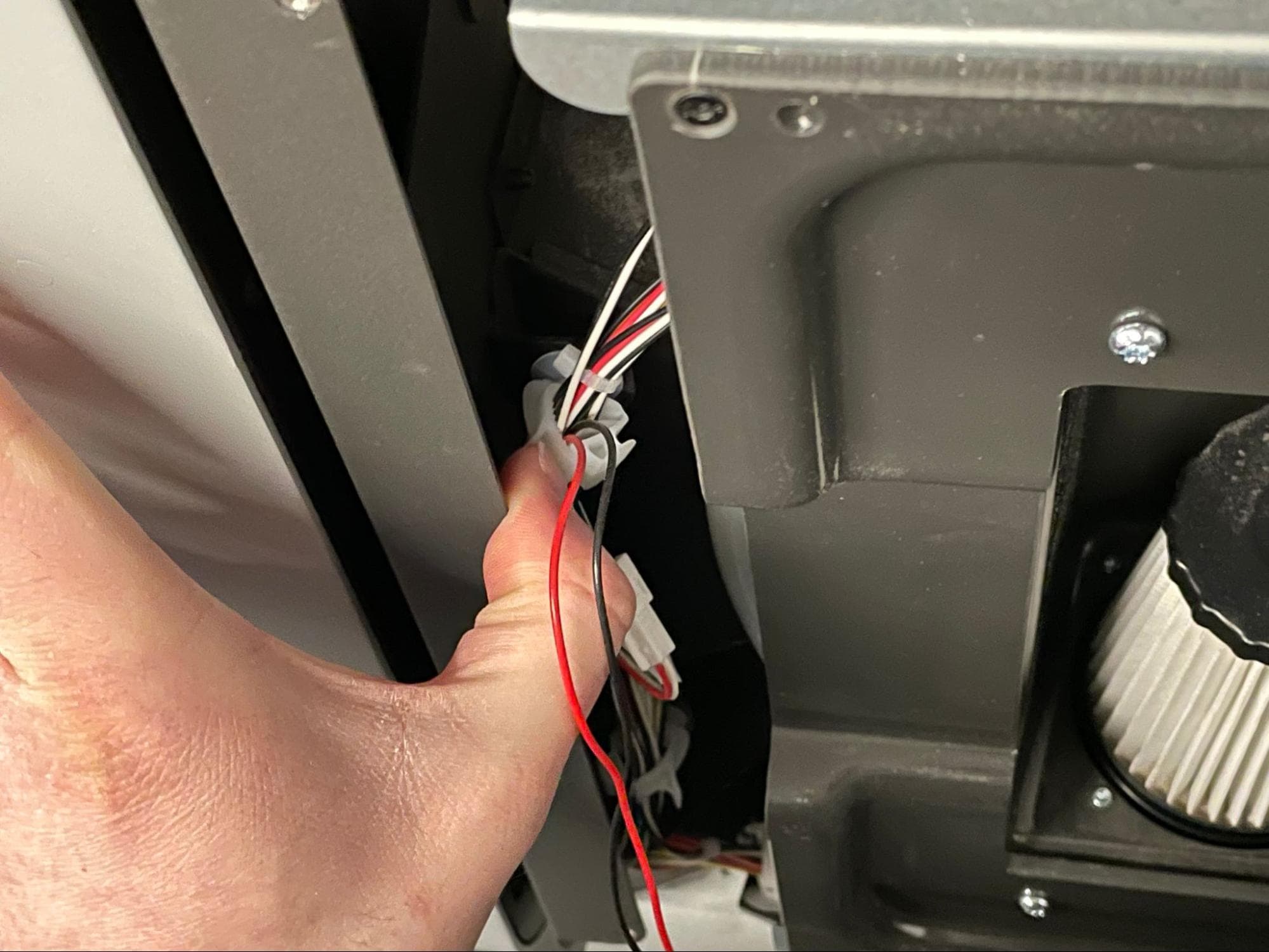

找到位于面板内侧左侧的黑色和红色互锁开关电缆。电缆由电缆夹固定。解锁电缆夹，断开标有 C033 的电缆。
将料斗侧面板与打印机分开，注意确保没有电缆被夹住或缠结。将面板放在平整、干净的表面上。
拆卸缓冲器侧面板
概览： 取下 缓冲器侧面板，以便操作打印机内部。
第 1 步：拧下缓冲器侧面板螺丝
使用 2.5mm 六角扳手 四颗 6mm 将缓冲器侧面板固定在打印机上的 M4 沉头螺丝。
第 2 步：拆卸缓冲器侧面板
将缓冲器侧面板从打印机上分离出来，放在一旁。
移除 成型室插座和电缆线束
概览：将成型室插座与打印机分离，拔下插头，拆卸组件。
第 1 步：打开打印箱体门

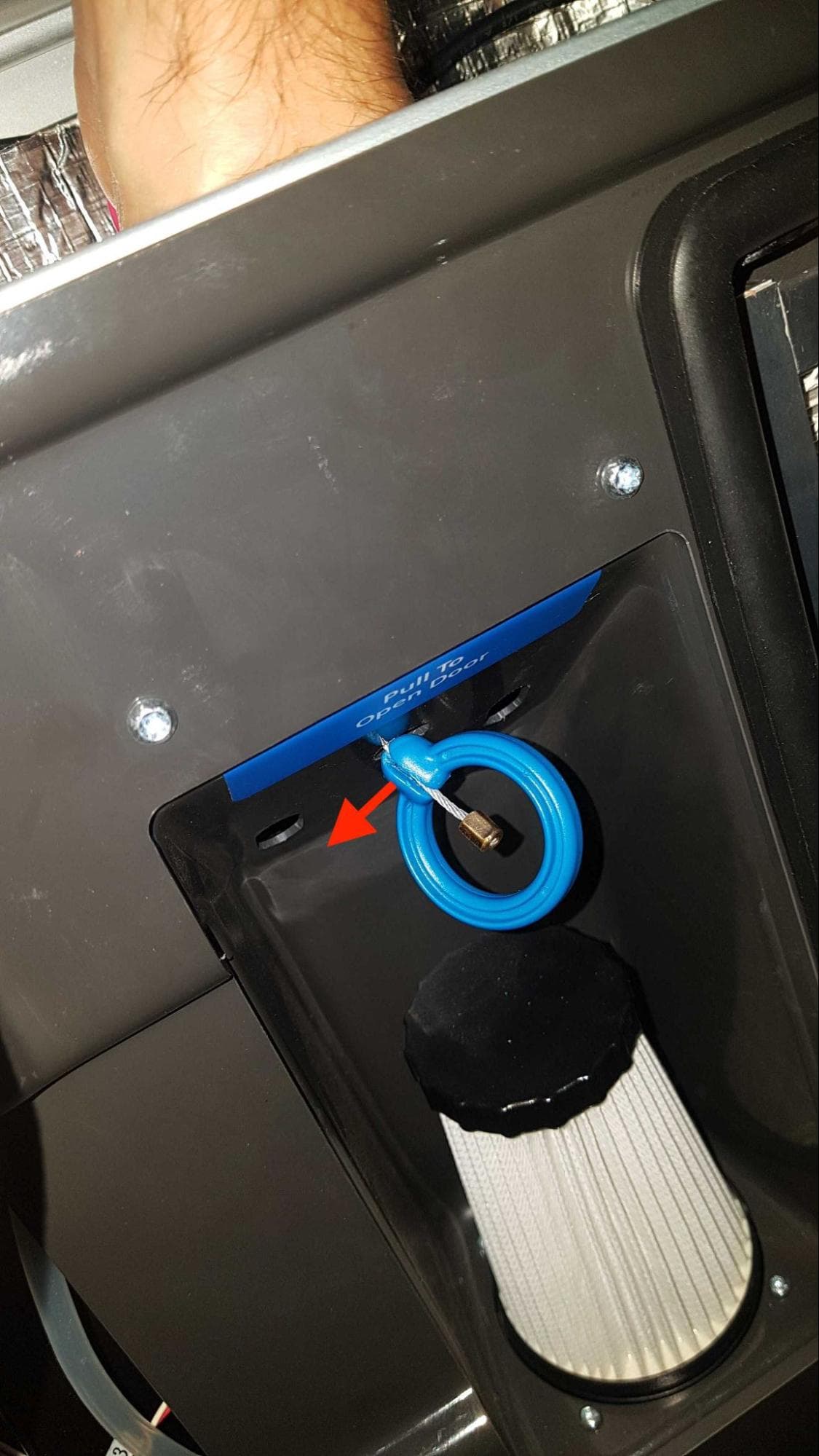

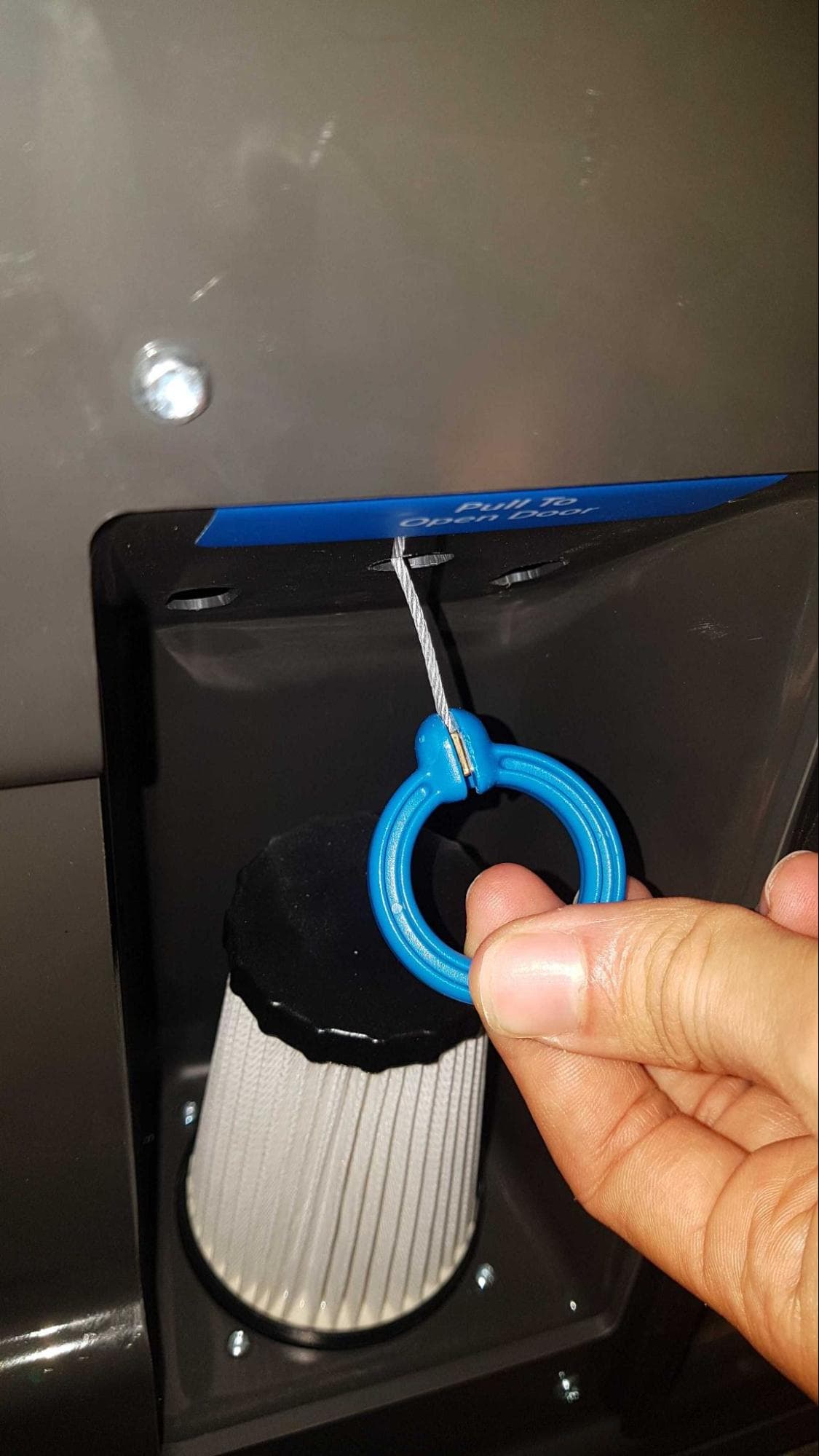

拉动过滤柜中的手动释放把手，打开打印箱体门。
第 2 步：拆卸手动剥离手柄
将电缆拉过手动释放把手，露出电缆接头，然后将电缆从把手中滑出。 将手动剥离手柄放在一旁。
第 3 步：拧下成型室插座安装螺丝

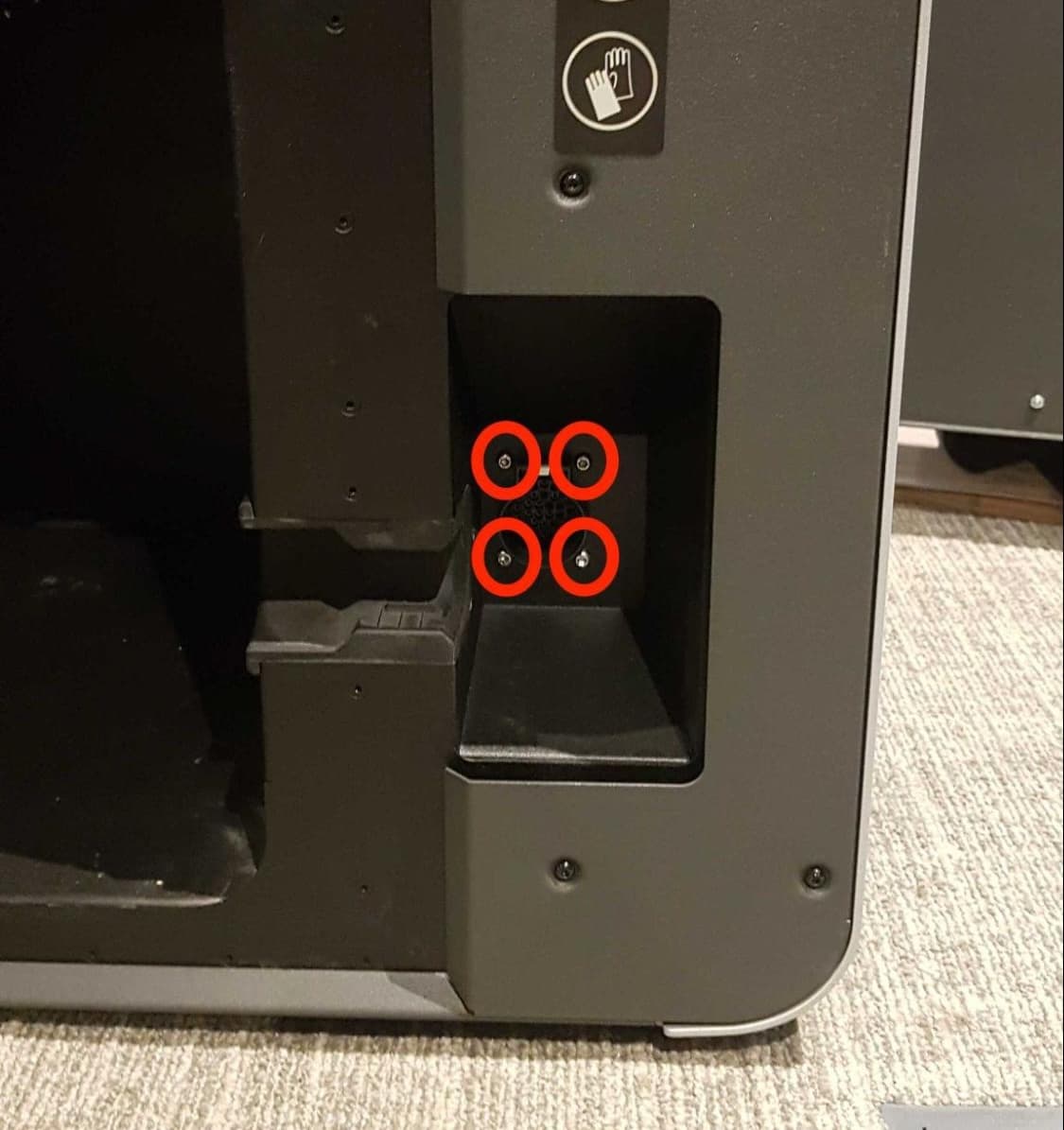

在打印机前部，使用 2.5mm 六角扳手拧松并取下固定前面板的 固定成型室插座的螺丝。将螺丝放在一旁。
第 4 步：将过滤柜与打印机框架分离

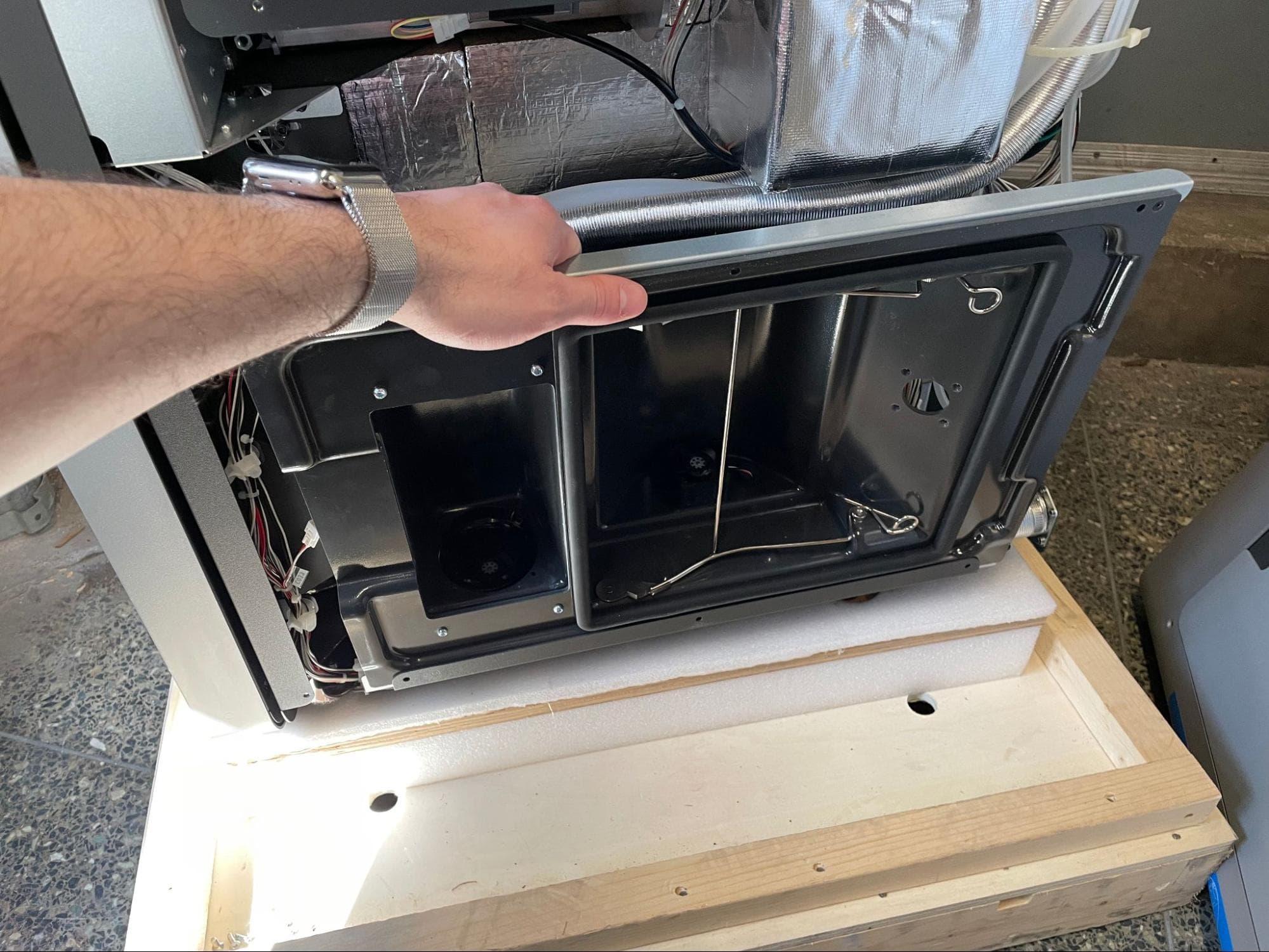

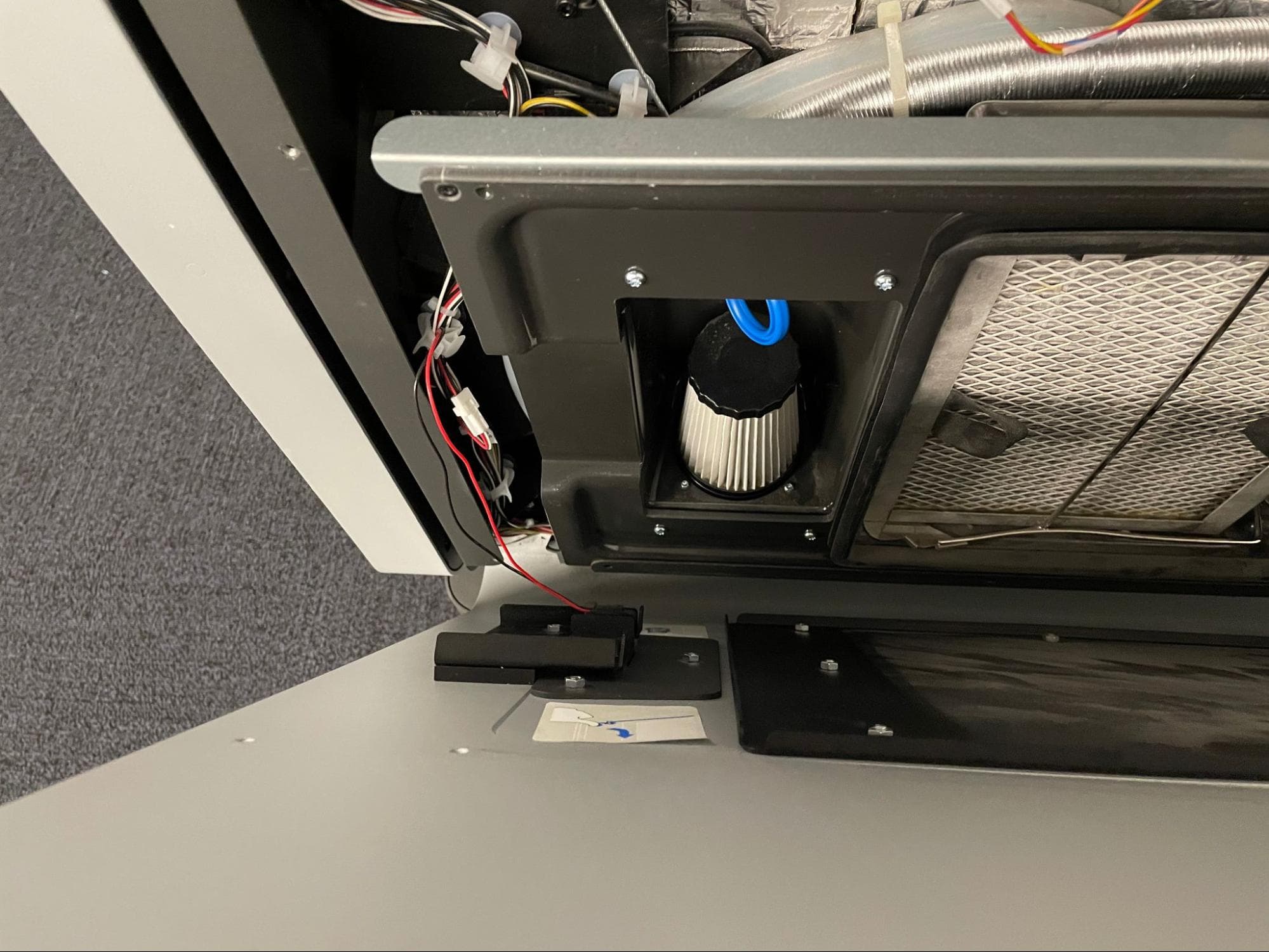

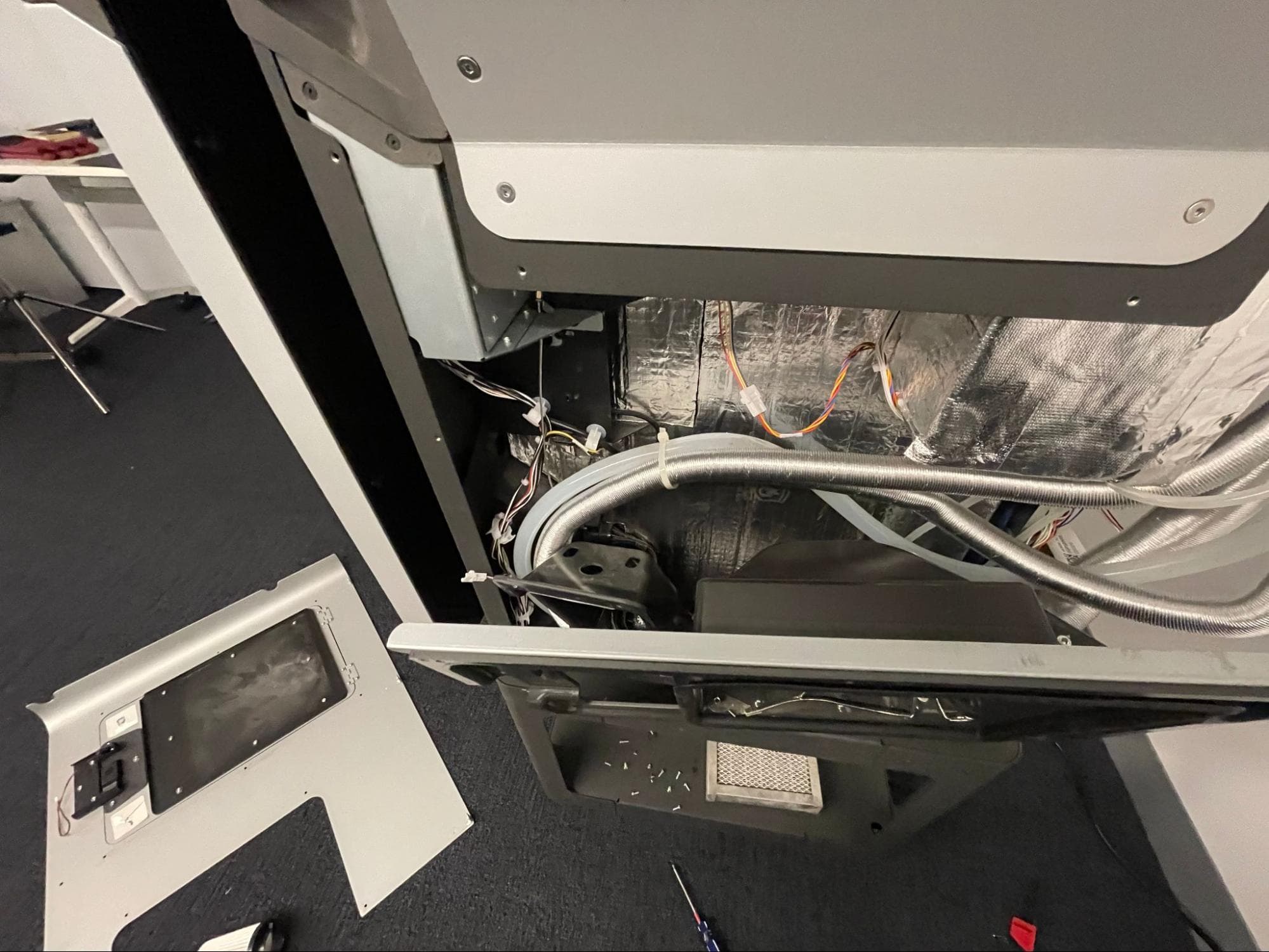

握住塑料过滤柜的顶部框架，然后向前倾斜，使顶部边缘越过正上方的隔热层。轻轻向上拉动过滤柜，使其脱离框架，然后让其挂在打印机侧面。请勿将过滤柜完全拉离打印机。它仍通过排气扇电缆和排气管道连接，可能会损坏。
第 5 步：拆卸成型室插座

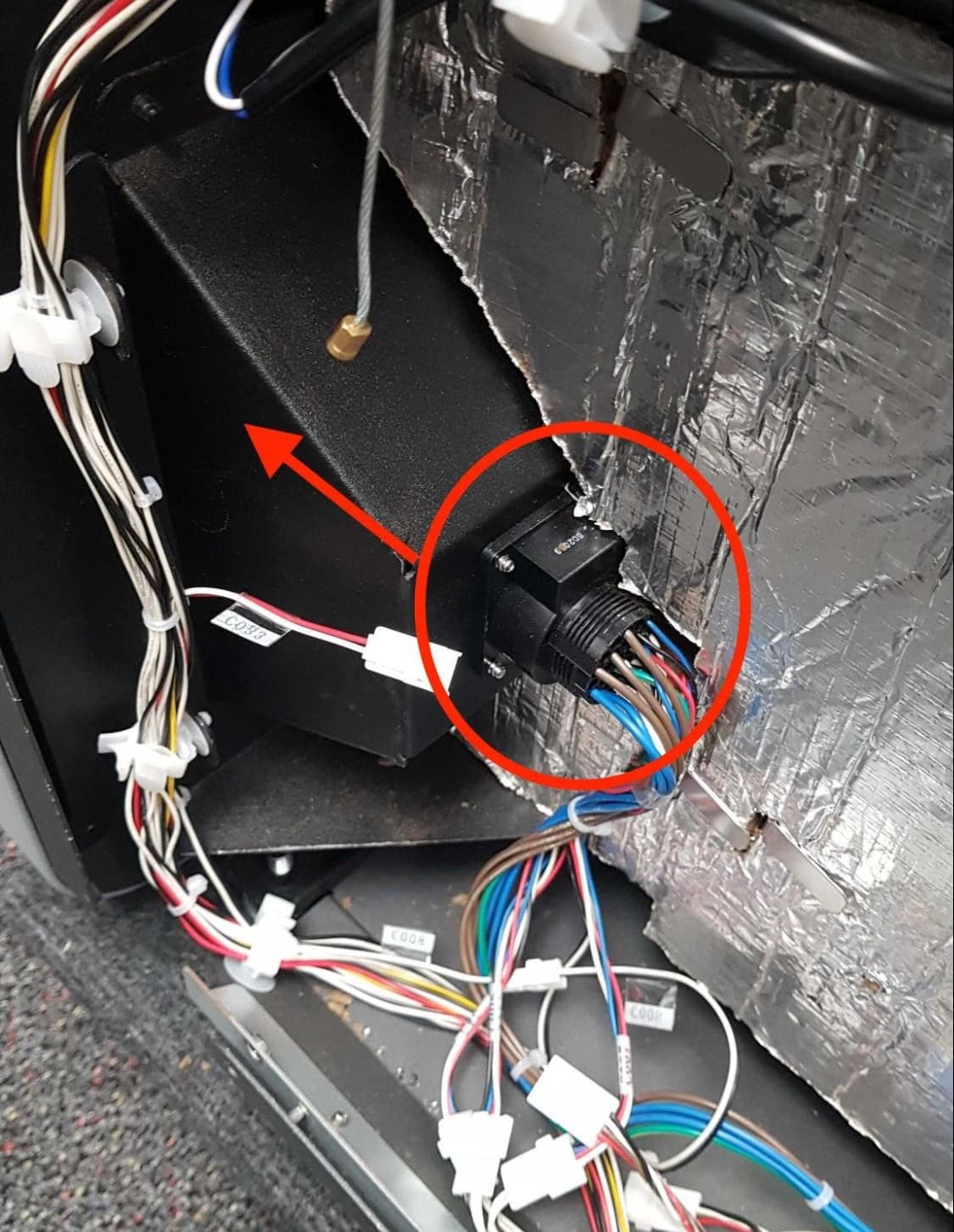

将成型室插座向打印机后部拉动，使其远离支架。请勿拉扯单独的电线。
第 6 步：开始断开成型室插座电缆

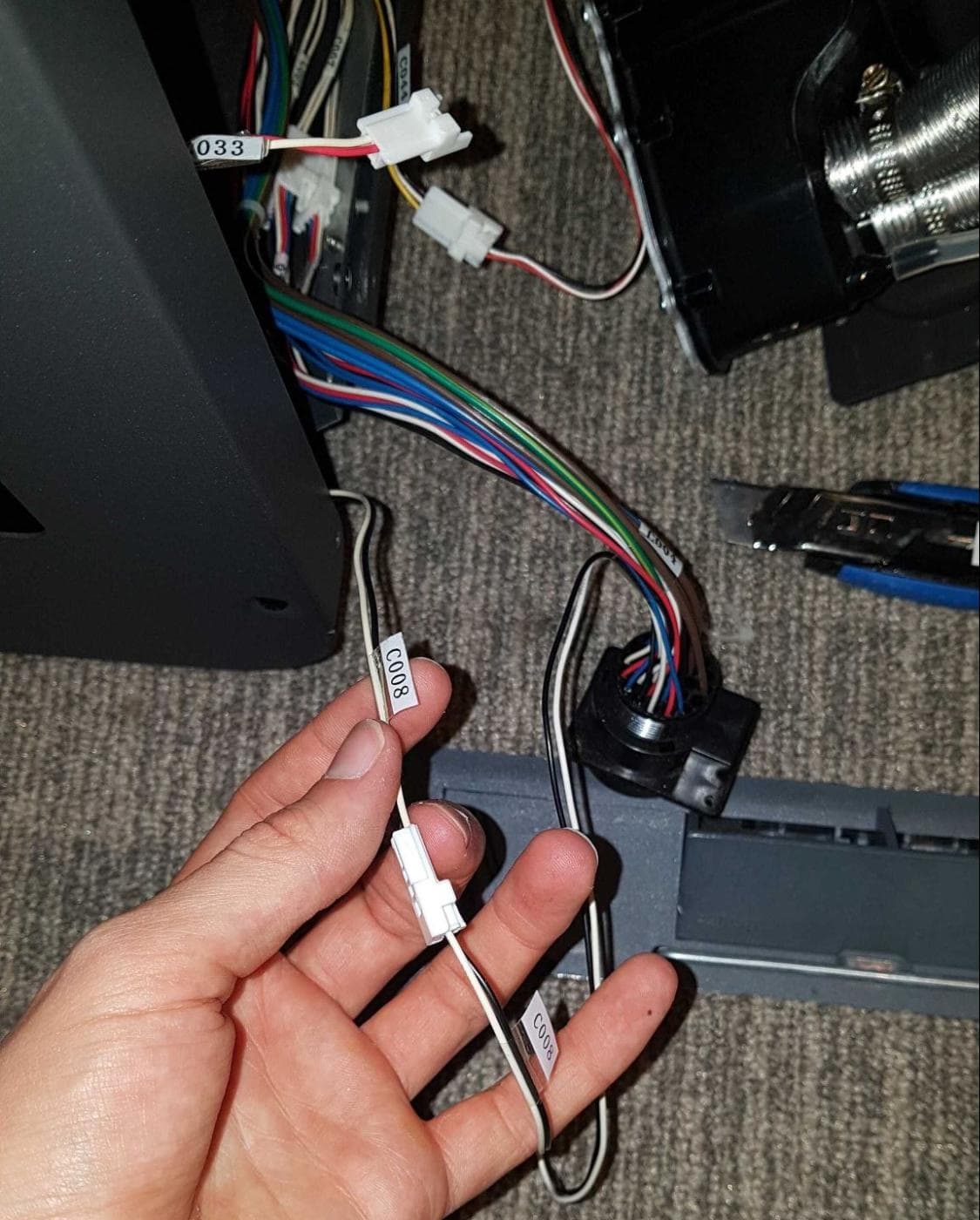

断开标有 C008 的电缆。
第 7 步：断开接地电缆

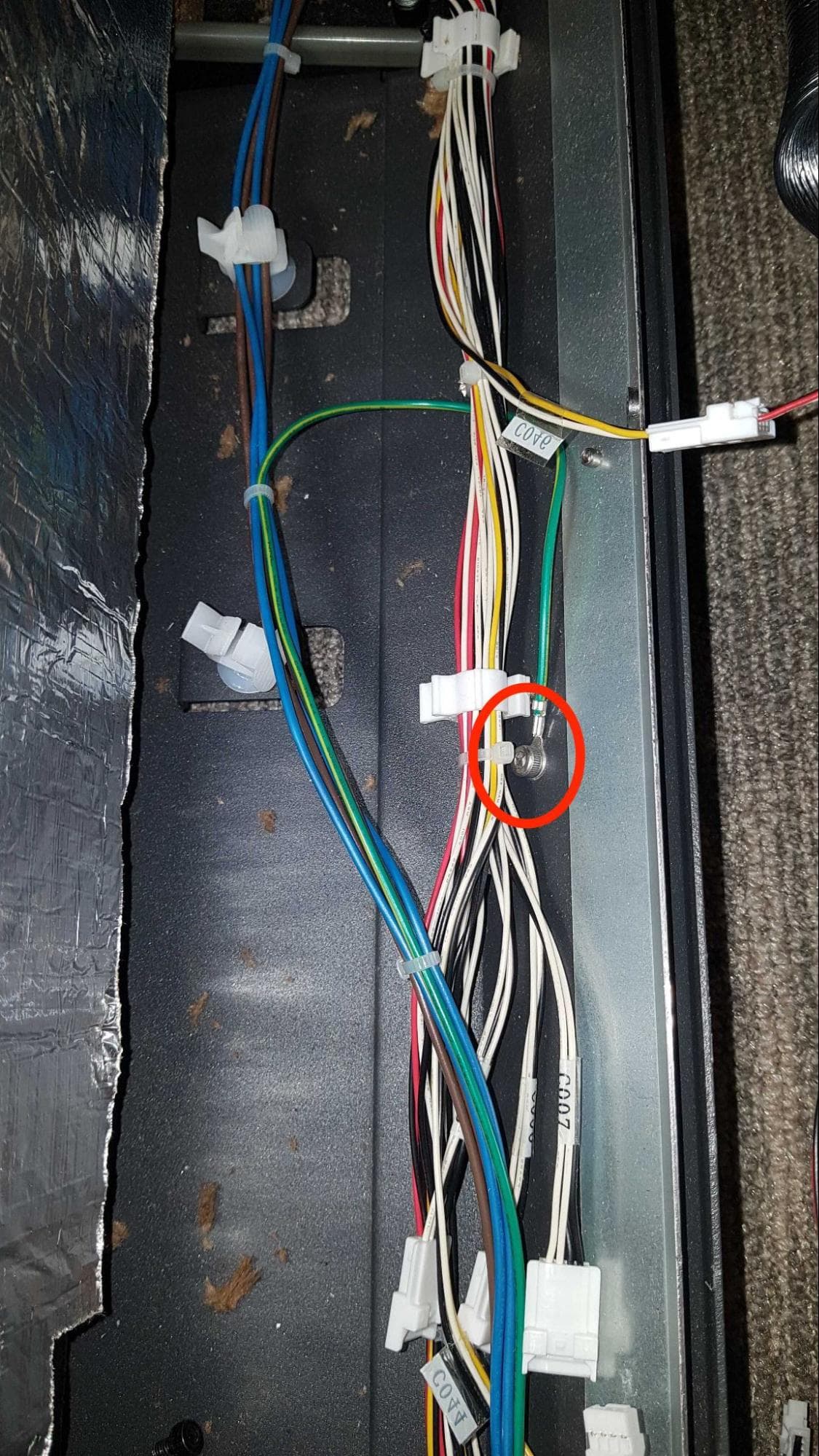

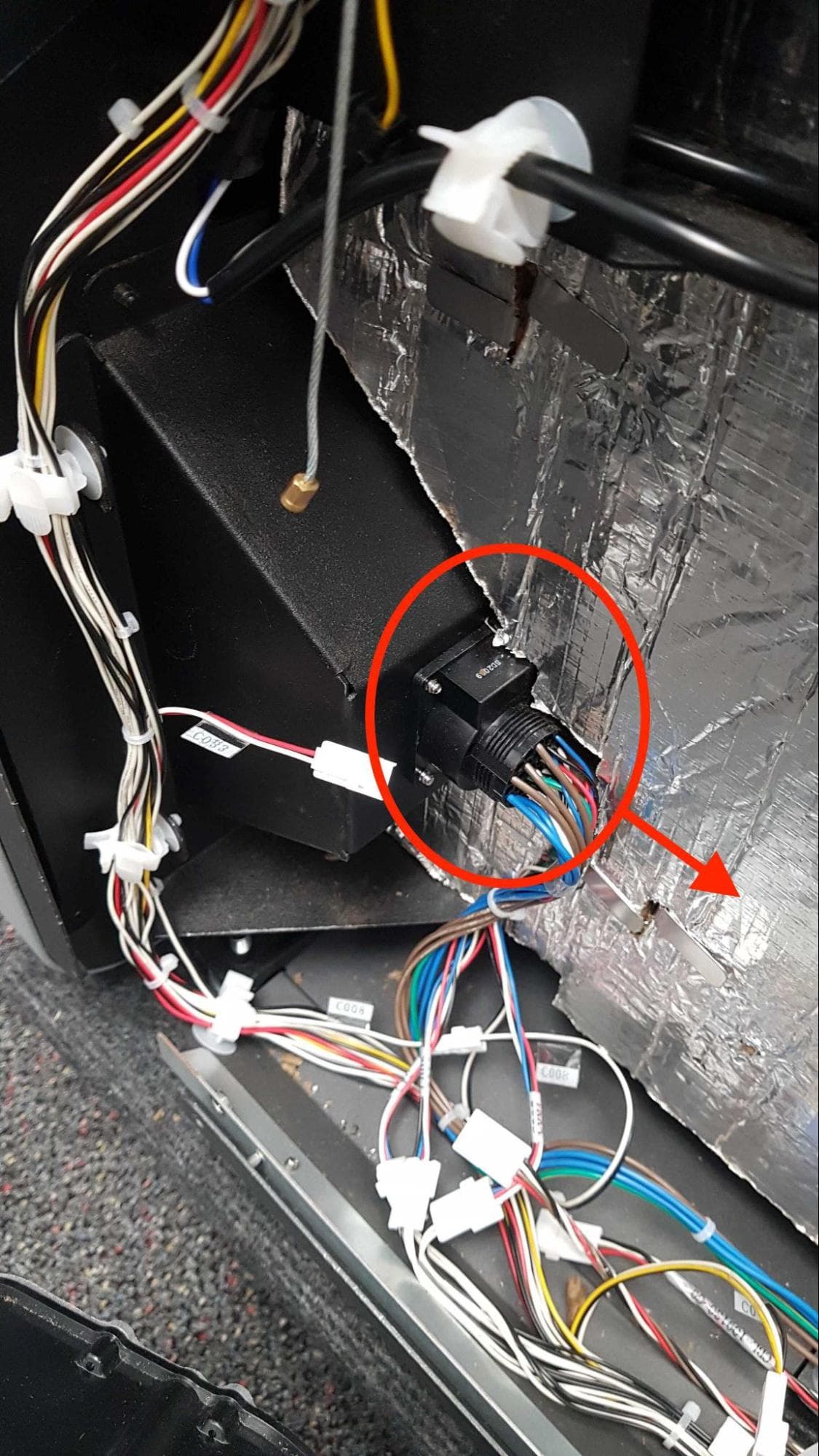

从打印机料斗侧的四个电缆管理夹中取出蓝色和棕色的电缆线束以及绿色的接地电缆。使用 3mm 六角扳手拧下接地线螺丝。将螺丝放在一旁。
第 8 步：继续断开成型室插座电缆
找到成型室插座上伸出的第二组电缆。断开标有 C005 CWL、C007 PT 和 C006 CWU 的电缆。与第一组电缆一样，从电缆管理夹上松开电缆。
第 9 步：继续断开成型室插座电缆

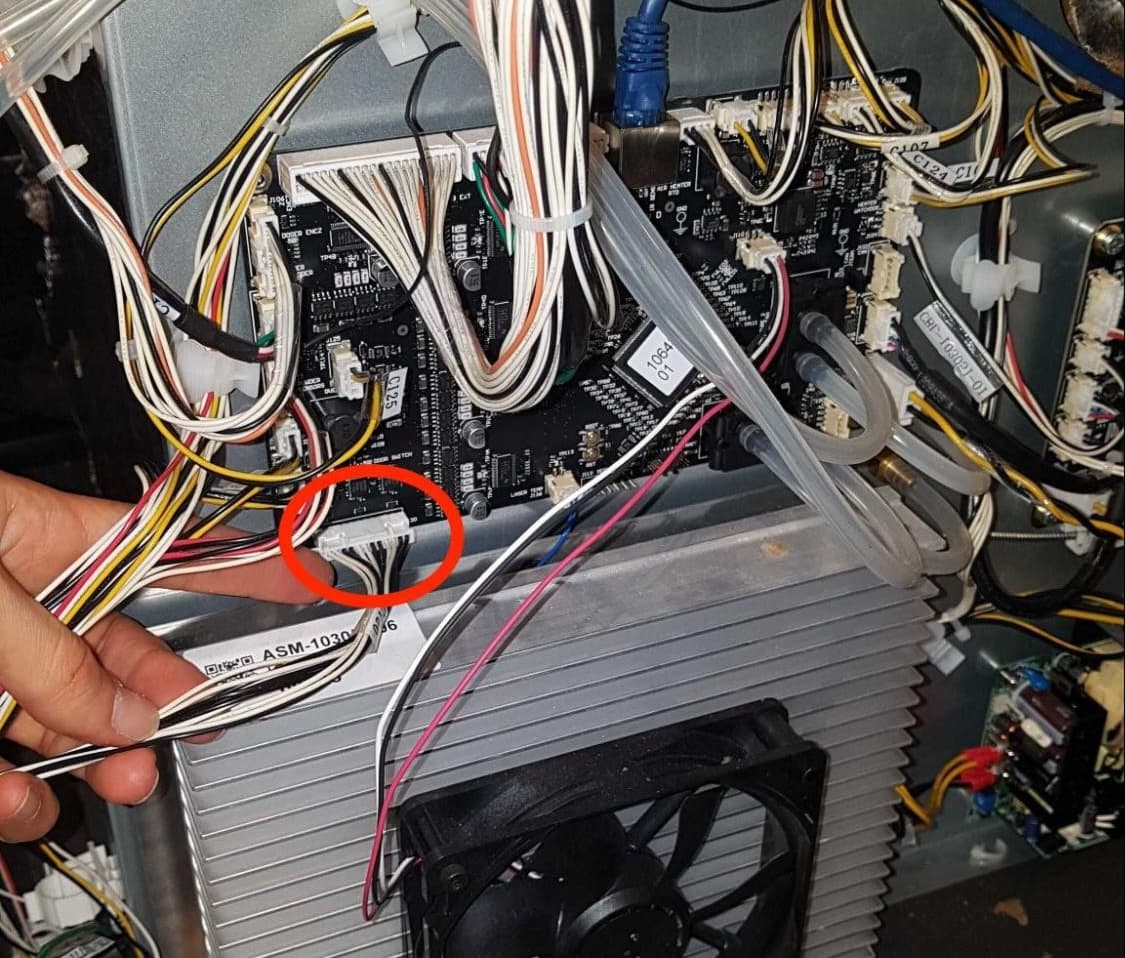

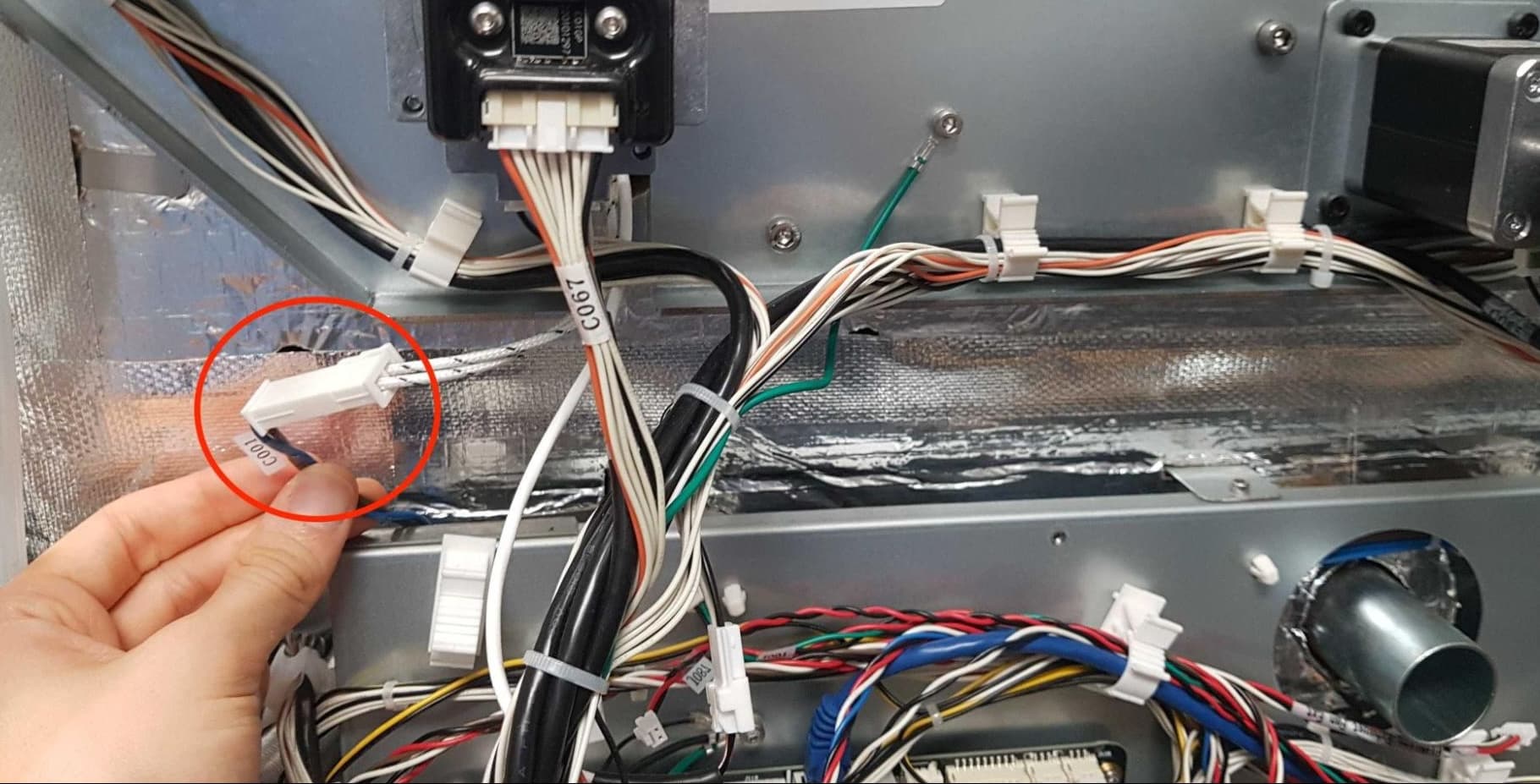

在打印机背面找到马达和温度控制板，位于激光器组件散热器的正上方。断开标有 C120 的电缆。如有必要，剪断妨碍您断开电缆的所有束线带，但请注意不要损坏其他电缆。
第 10 步：继续将成型室插座线束与其电缆管理夹分离

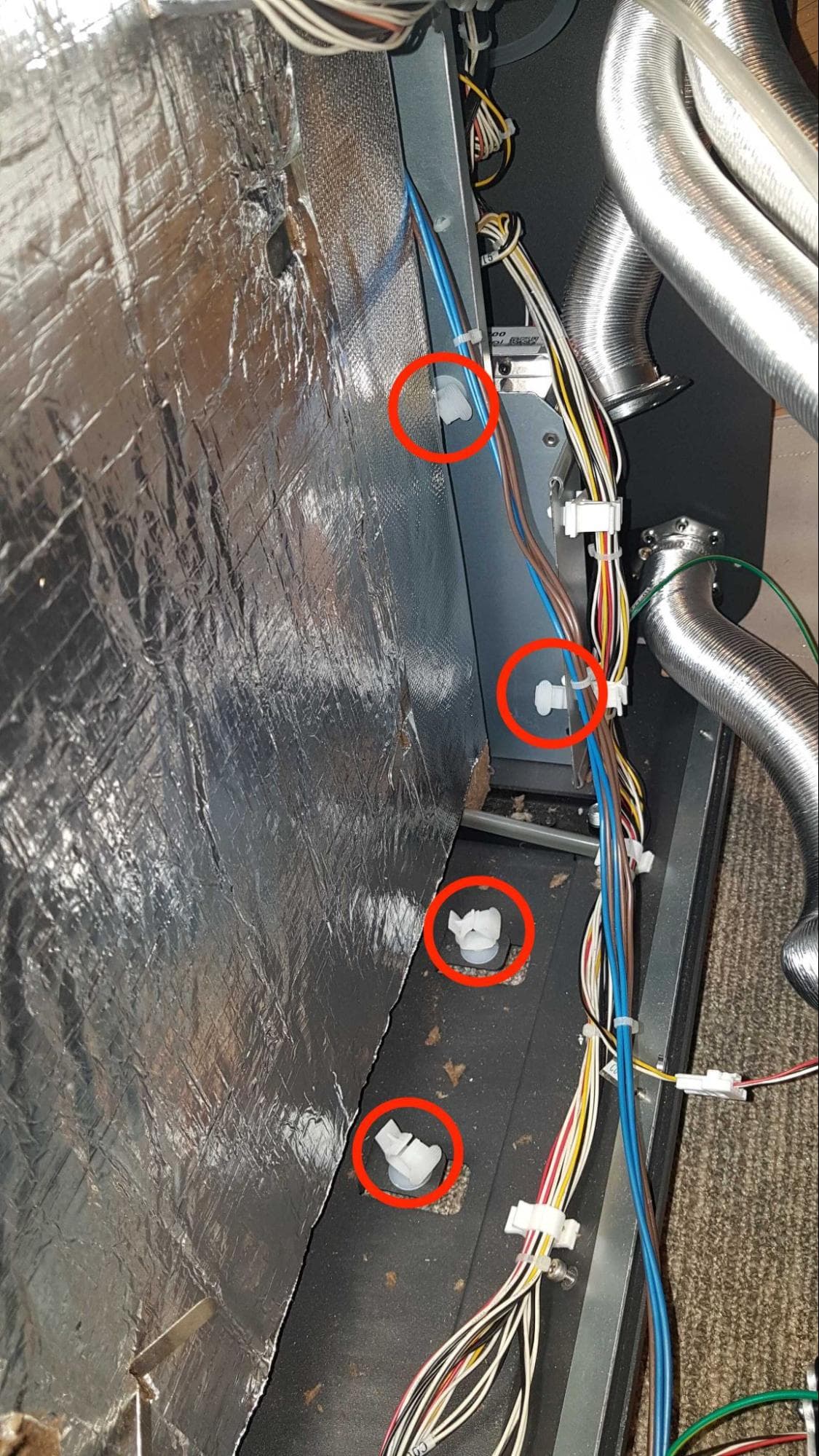

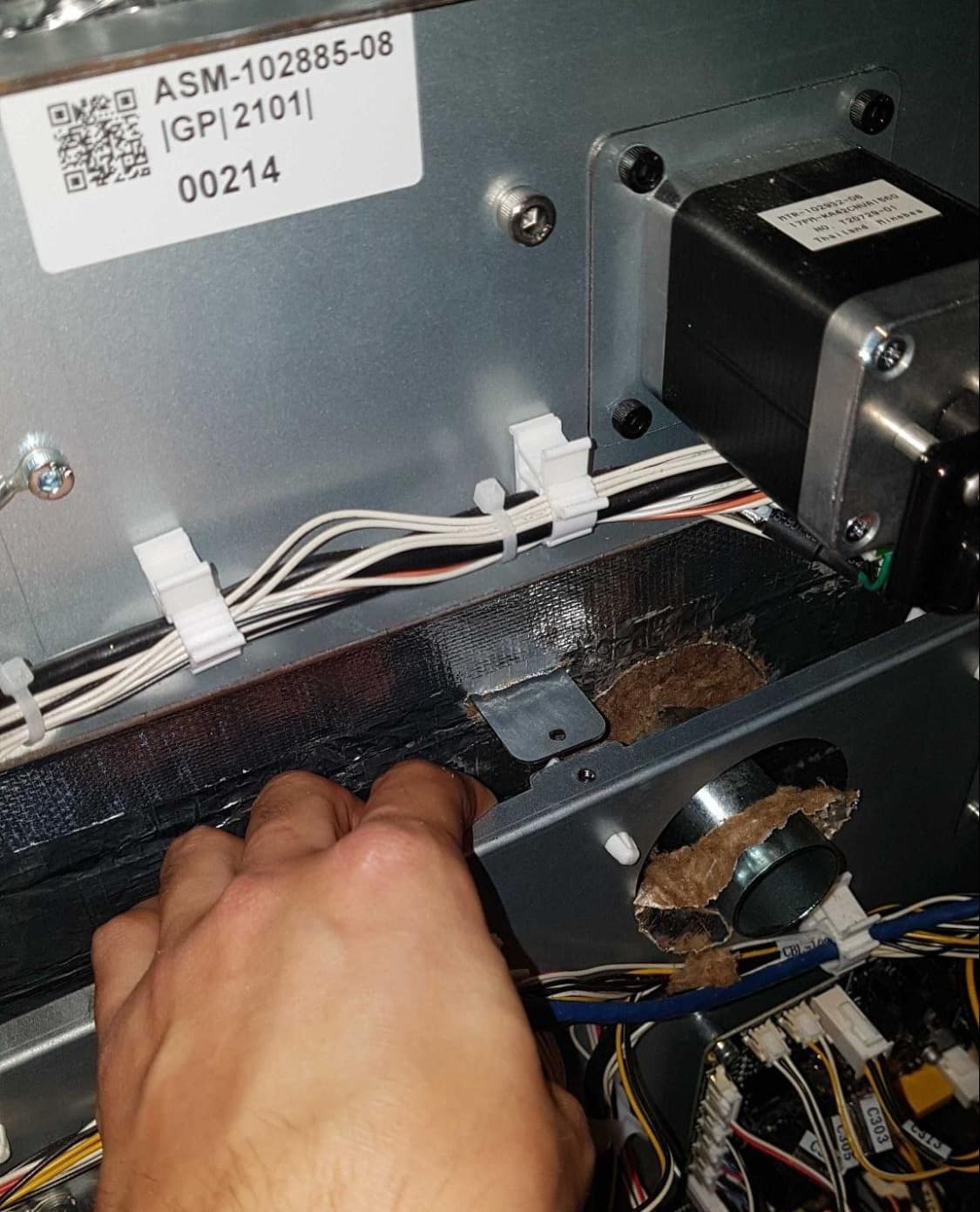

马达、温度控制板、加热器控制板和其他几个打印机组件安装在金属板上。第 7 步中提到的蓝色和棕色电缆线束通过该板背面的三个电缆管理夹。打开电缆夹，将线束与其分离。
第 11 步：继续断开成型室插座电缆

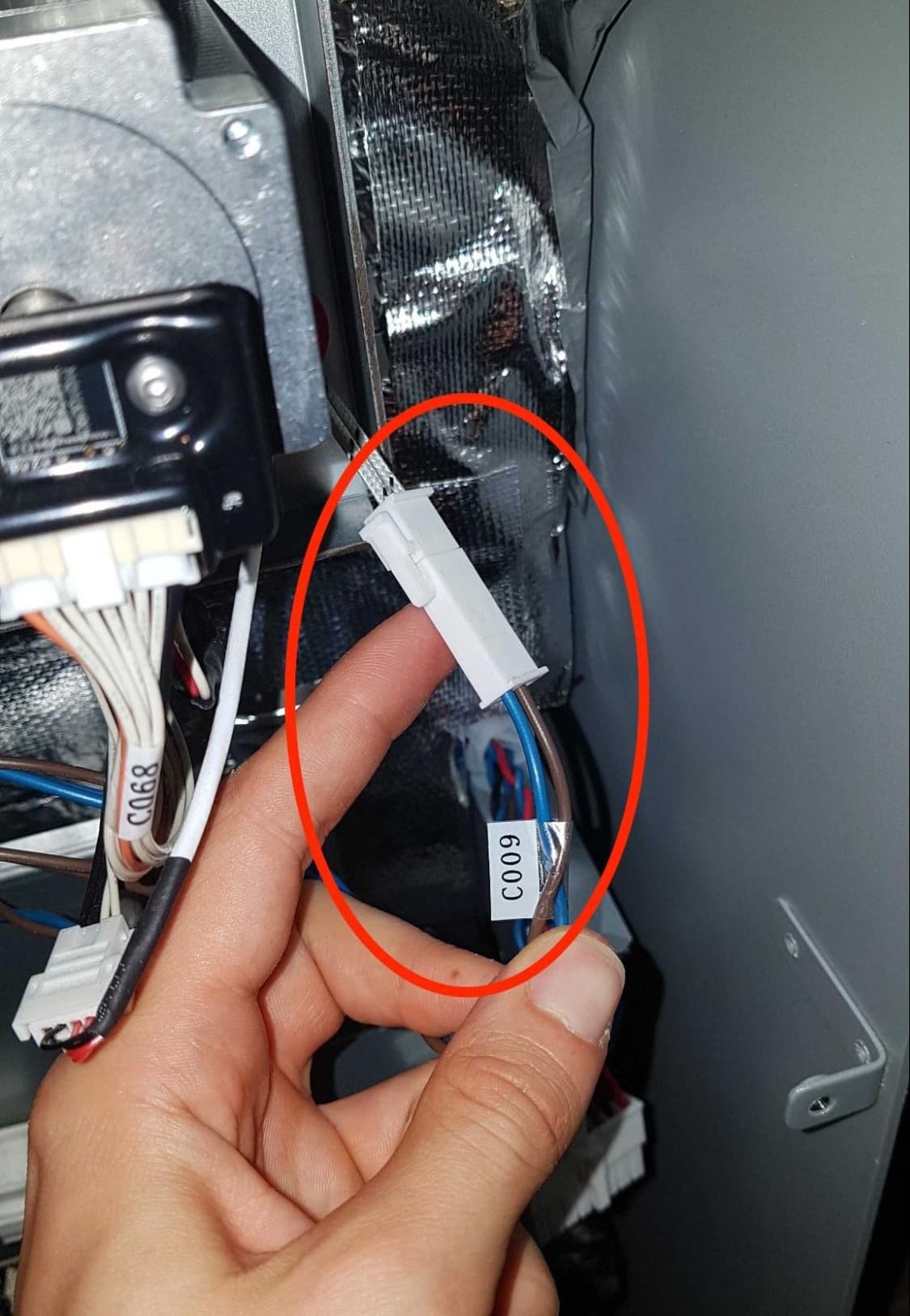

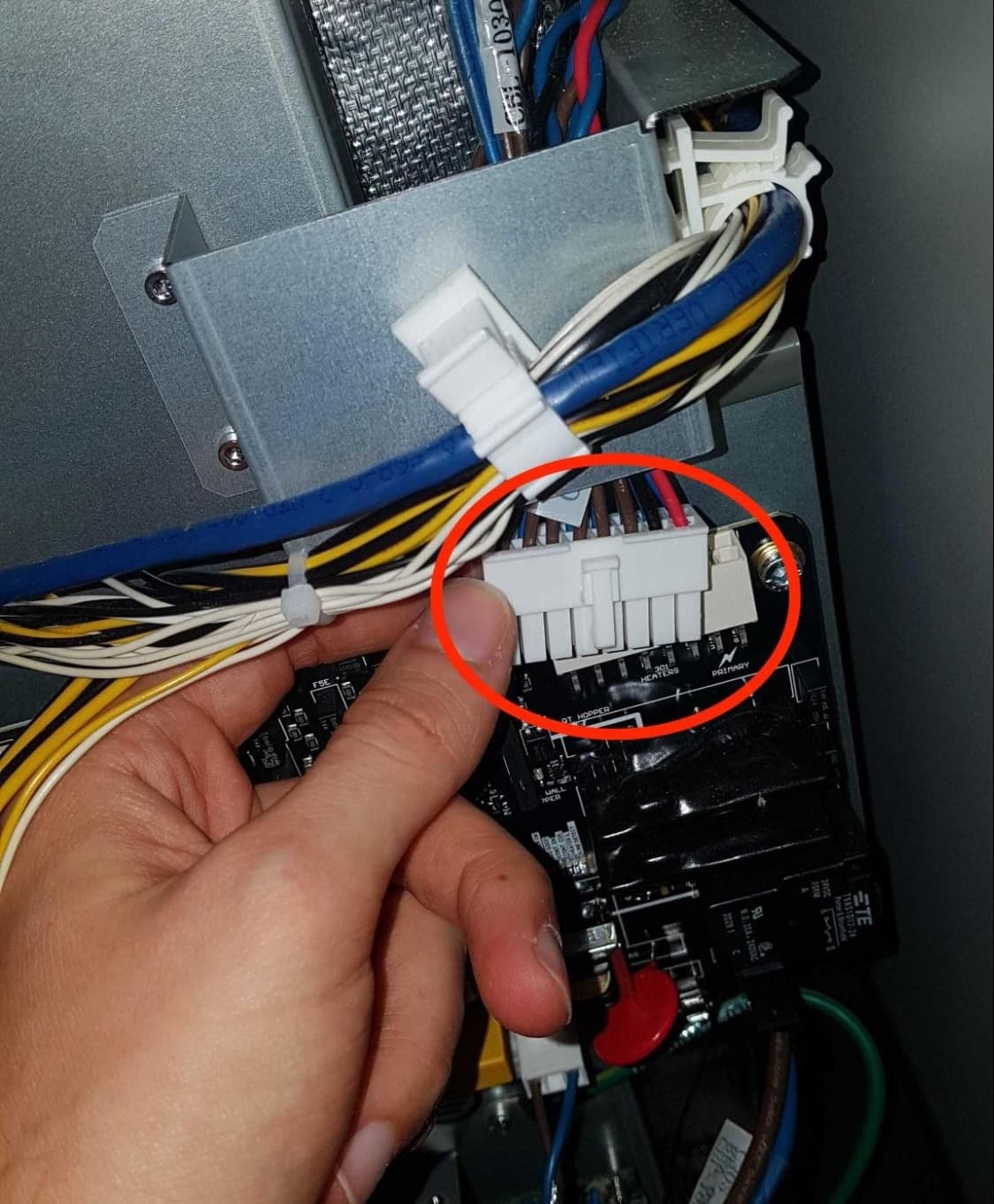

找到加热器控制板，该板位于马达和温度控制板的右侧。从加热器控制板的右上角断开标有 C301 的电缆。断开加热器控制板正上方标有 C001 的电缆。断开位于马达和温度控制板正上方的 C009 电缆。

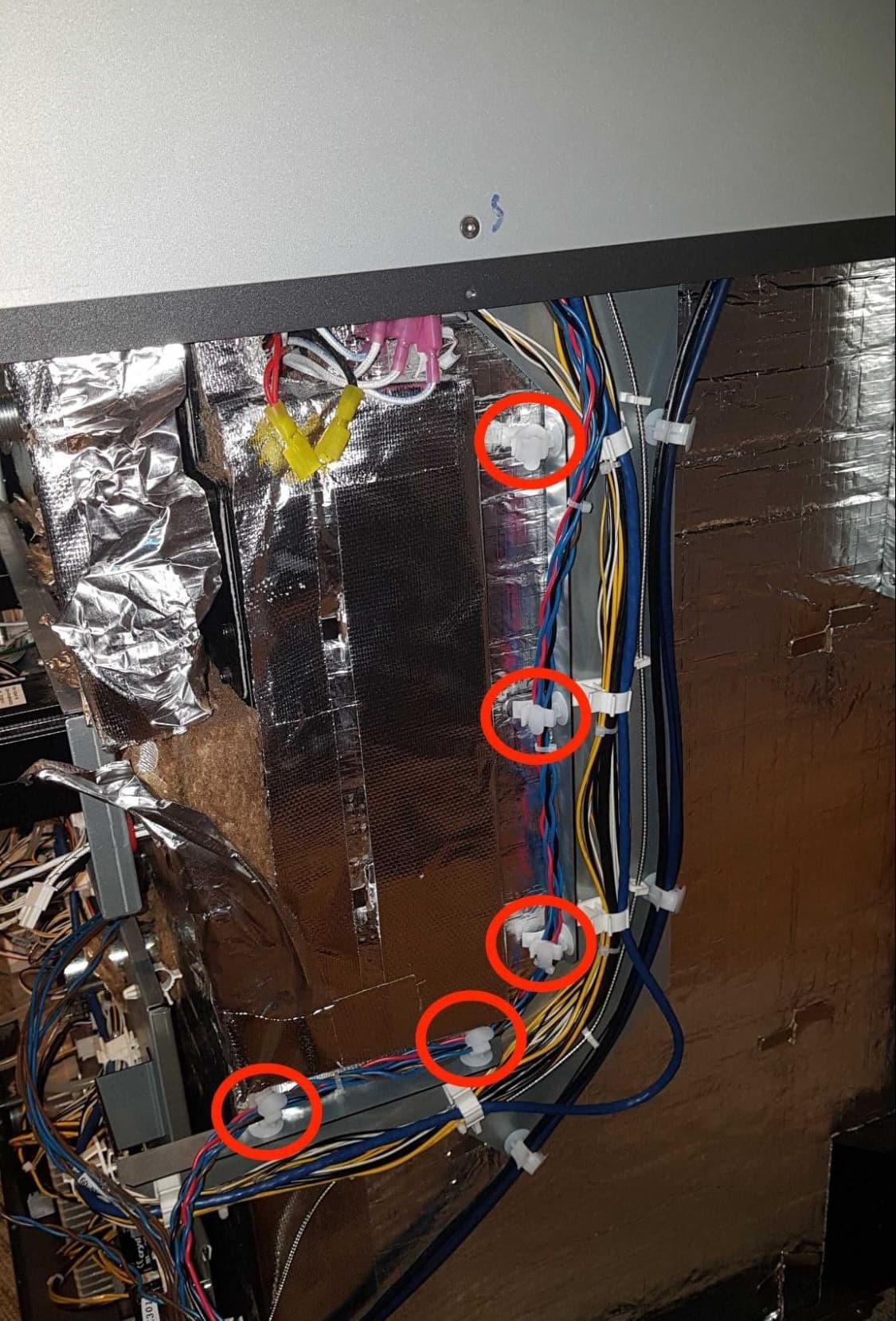

第 12 步：继续将成型室插座线束与其电缆管理夹分离

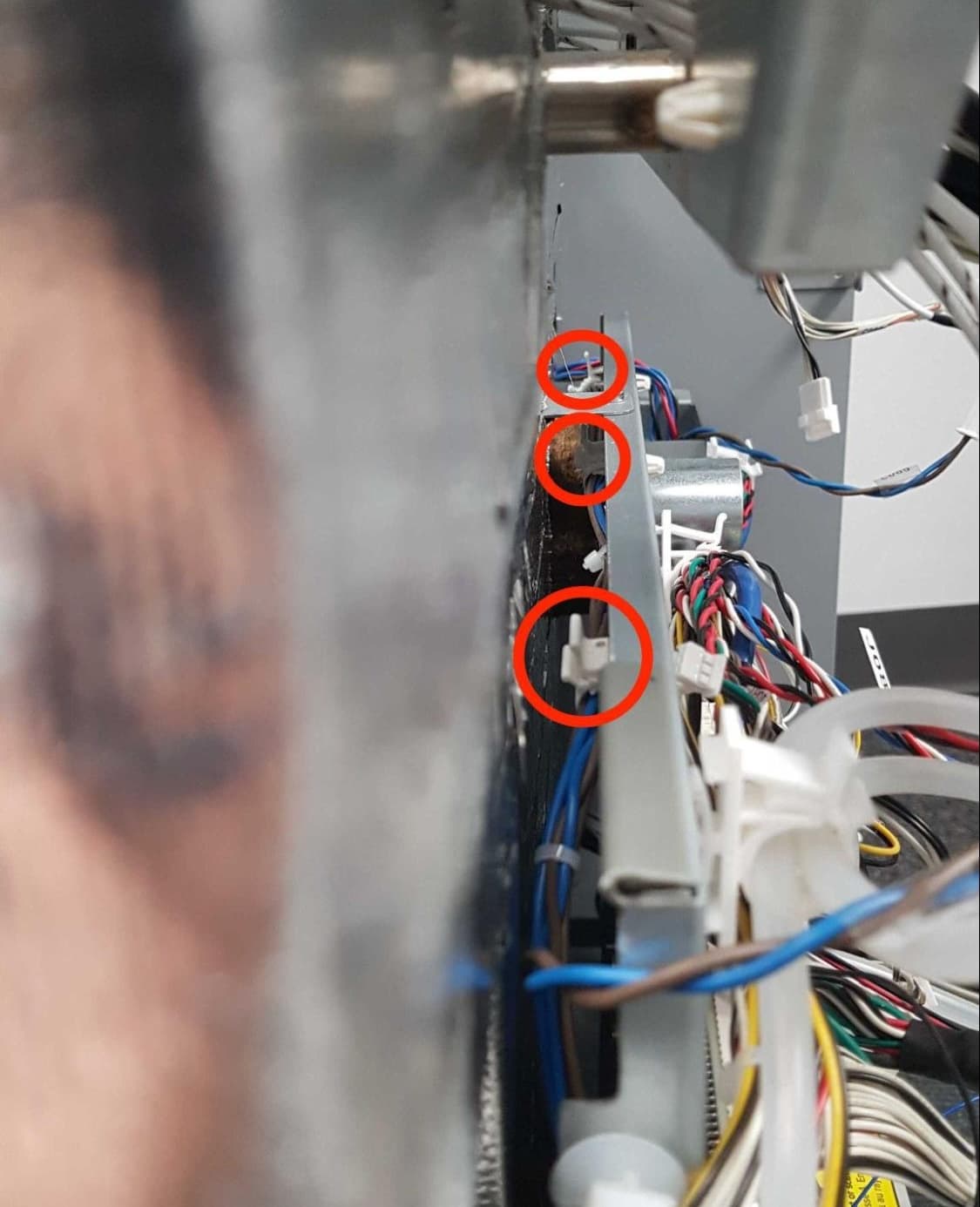

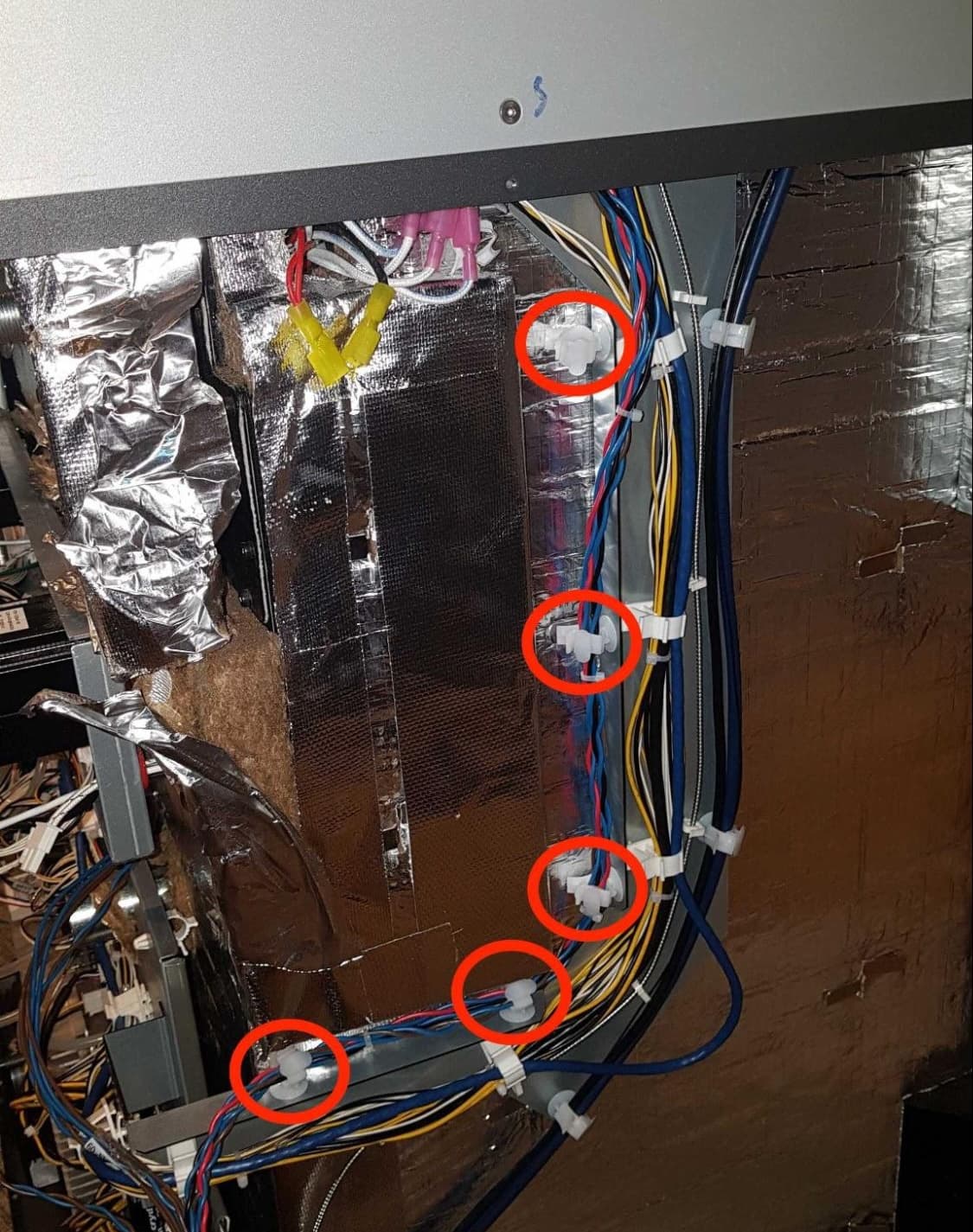

按照第 11 步中 C301 连接器的走线方向，找到打印机缓冲器侧的电线。将电缆线束从其穿过的五个电缆管理夹中分离出来。
第 13 步：继续断开成型室插座电缆

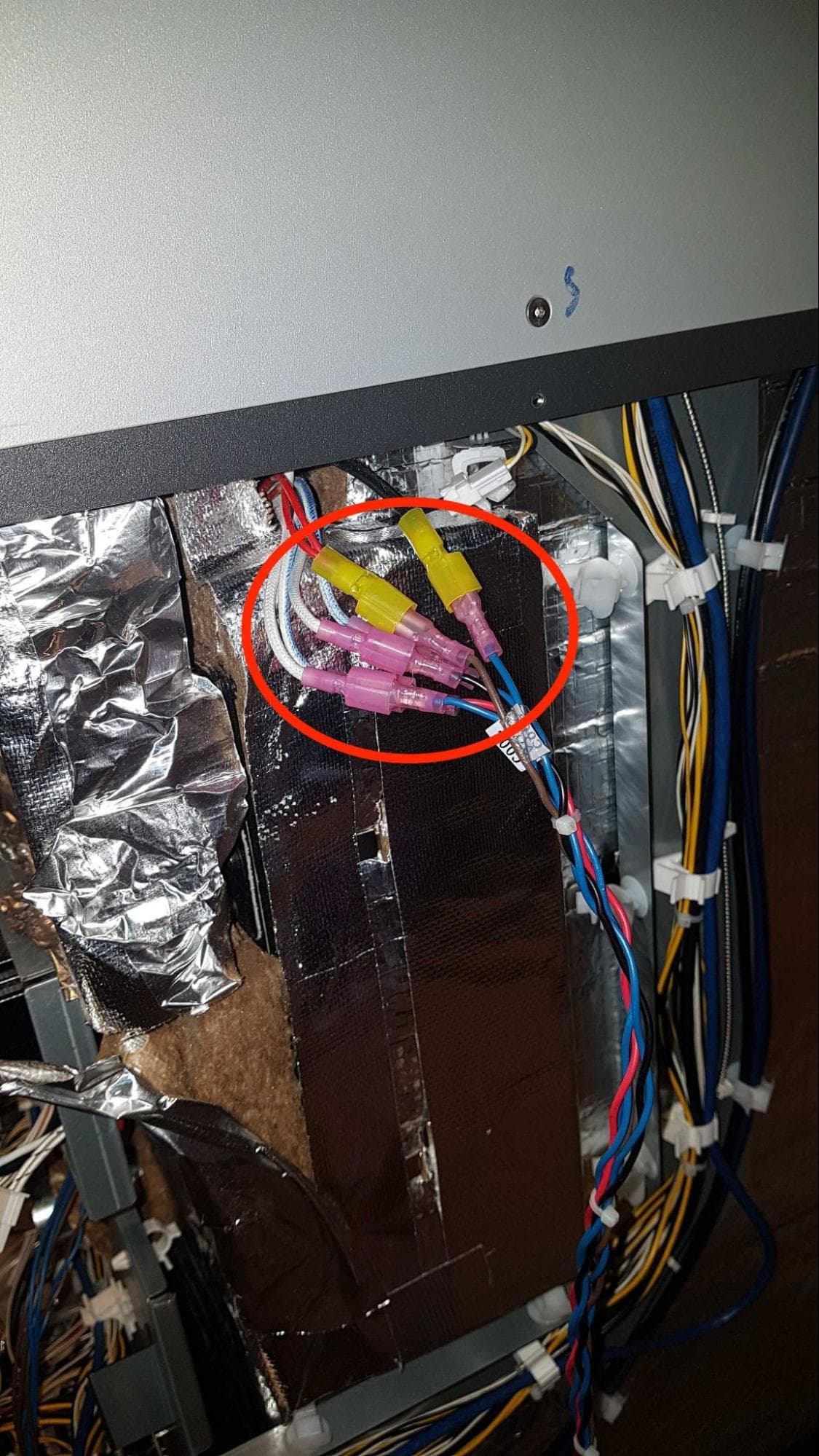

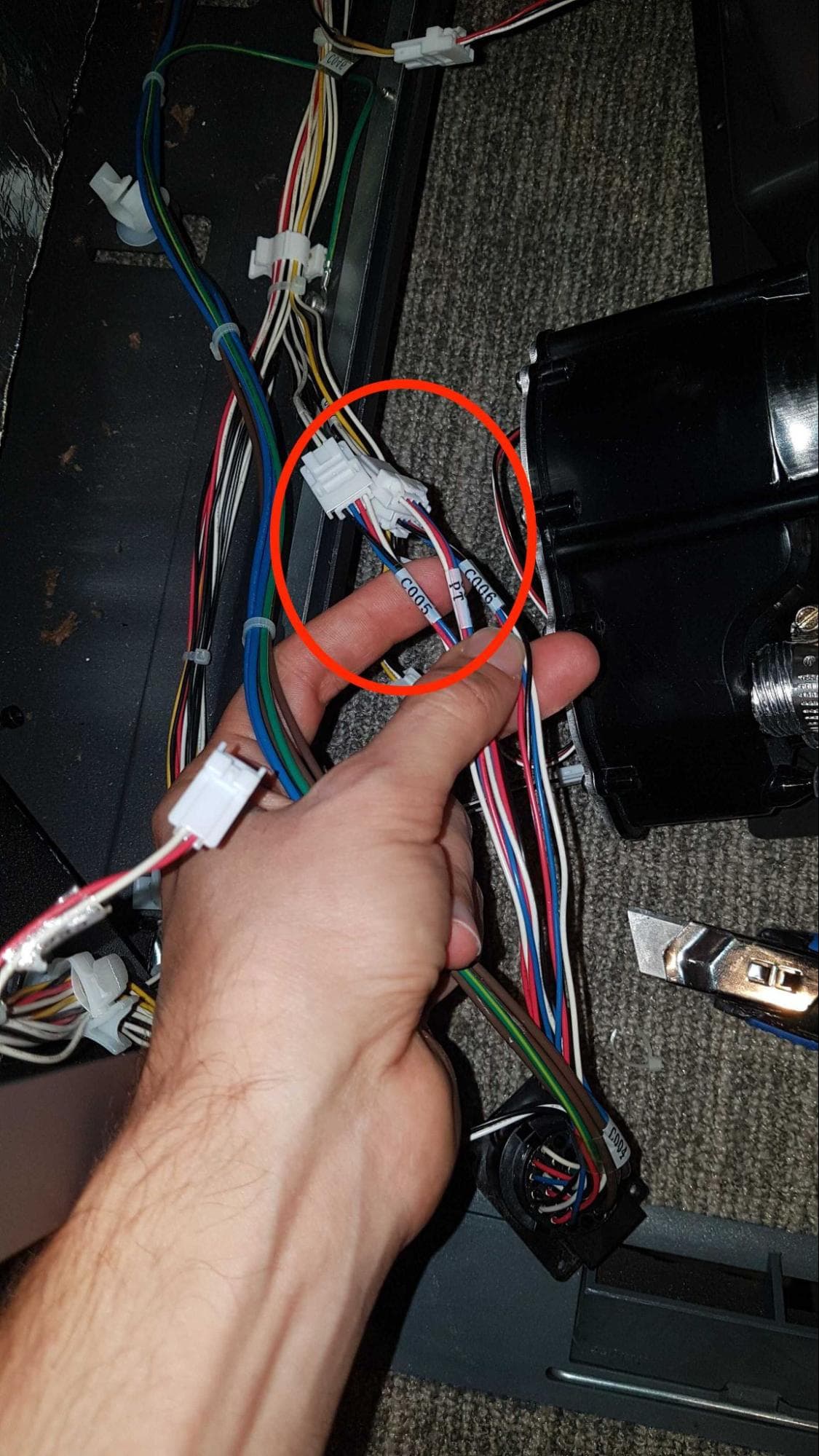

在上一步中电缆线束的末端，找到一组扁平连接器。使用一对尖嘴钳，断开所有标有 C003 air、C002QTH 和 C010QTB 的连接器。在打印机侧标记每根相应的电缆，以便重新安装。请勿拉扯电线本身，而应拉扯压接连接器。
第 14 步：拆卸成型室插座和线束

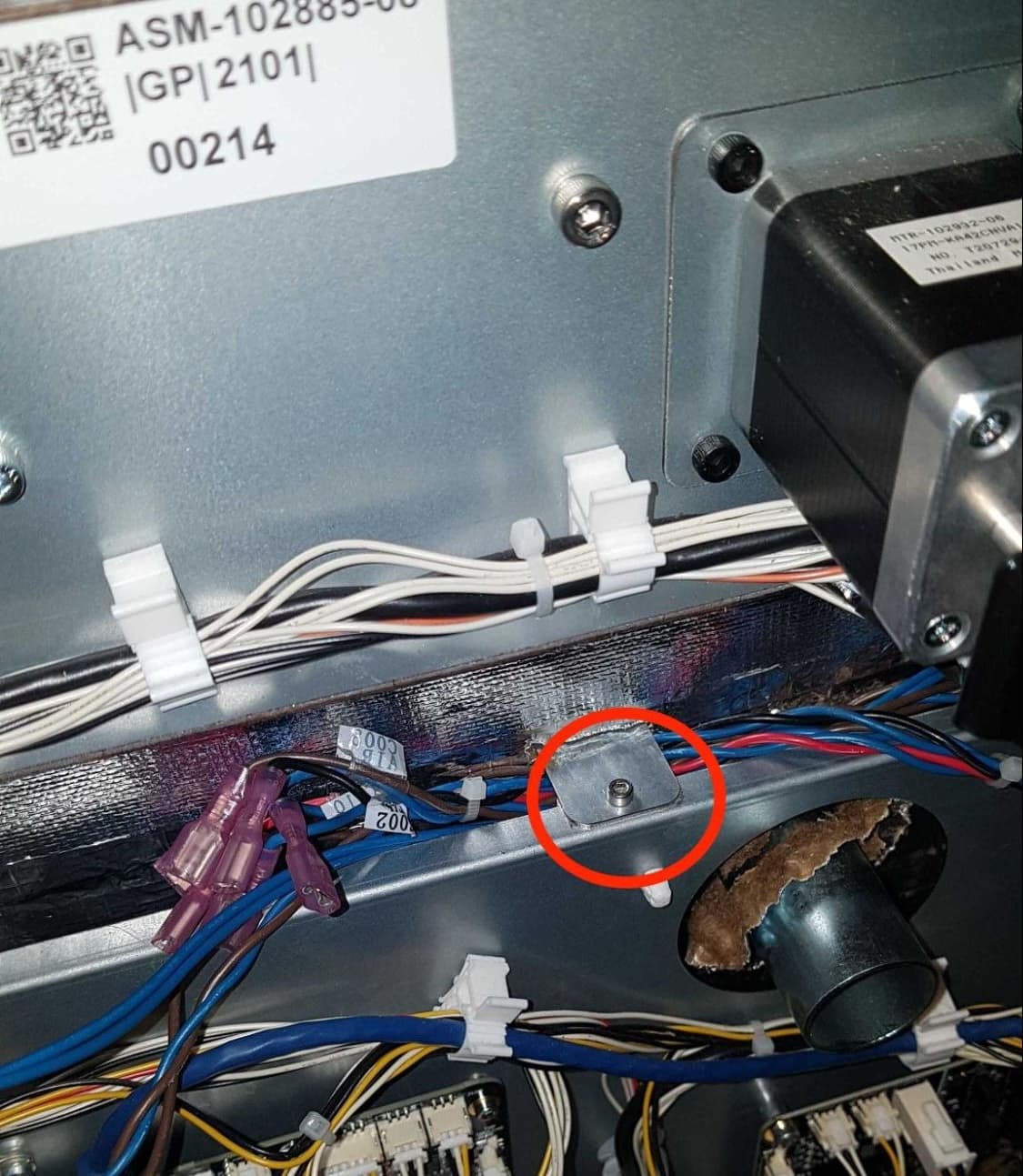

从打印机上拆卸成型室插座和线束，注意不要拉扯或损坏其他电缆。如有必要拆卸线束，请使用 2.5mm 六角扳手拧下第 10 步中固定金属板的顶部安装螺丝。将板的顶部弯曲到一旁，以便电缆通过。将插座和线束放在一旁以备处置。
安装新的成型室插座和电缆线
概览：安装新的成型室插座，布置电缆并插入电缆。
第 1 步：连接打印机缓冲器侧的插座线束电缆

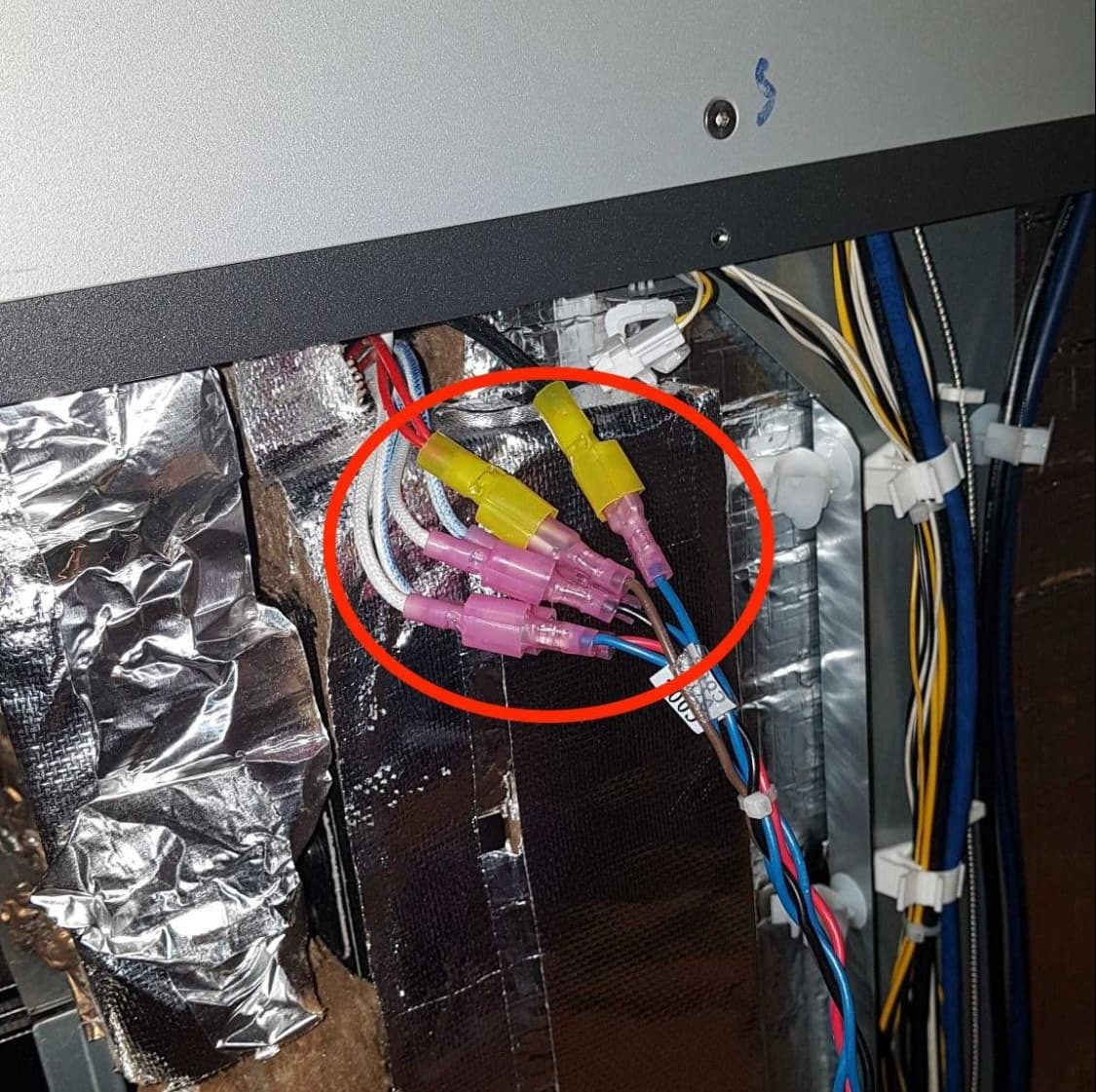

在打印机的缓冲器侧，重新连接标有 C003 air、C002 QTH 和 C010QTB 的电线的扁平连接器。将这些电线穿过扁平连接器下方的五个电缆管理夹。
第 2 步：连接打印机后部的插座线束电缆

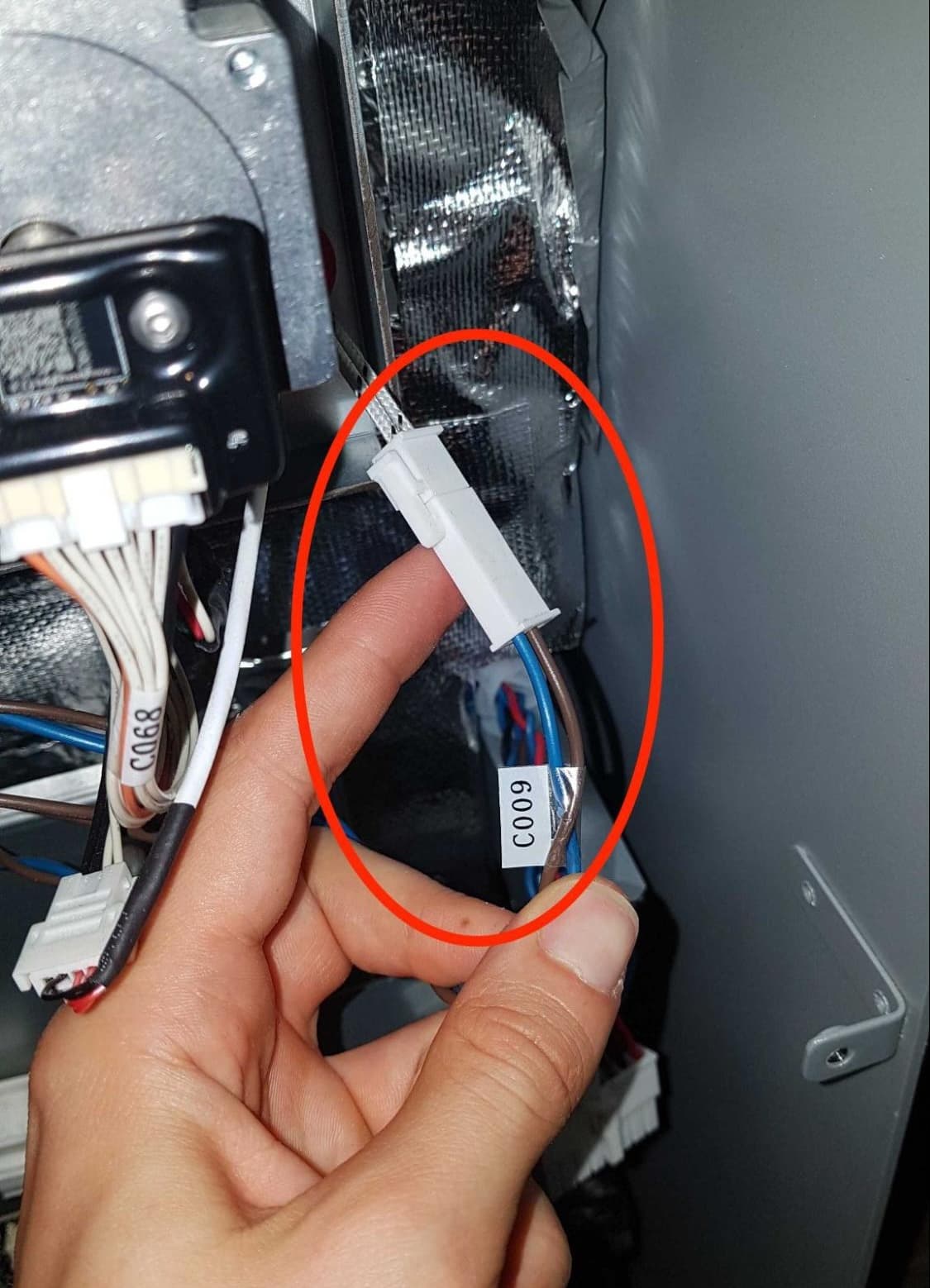

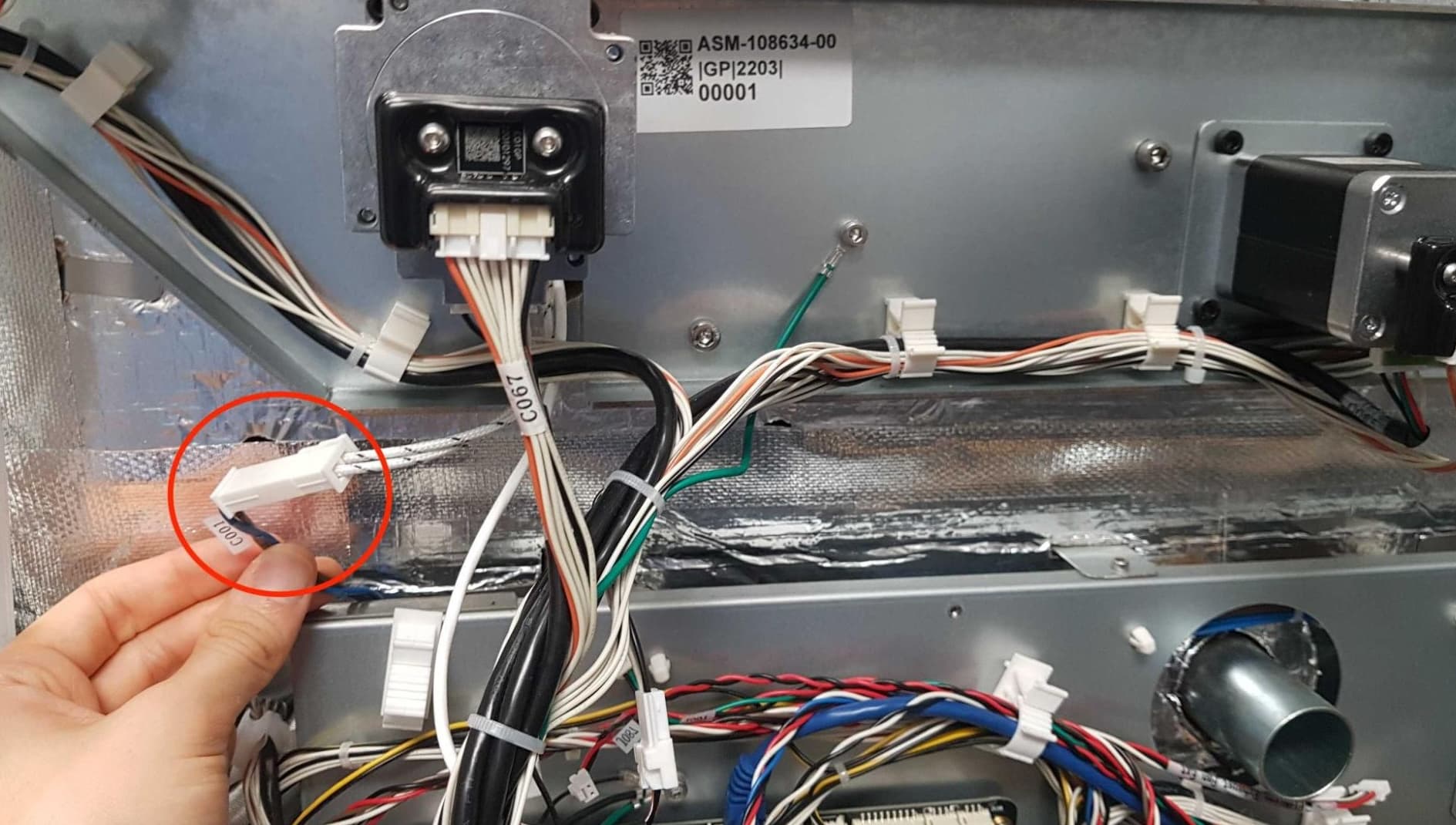

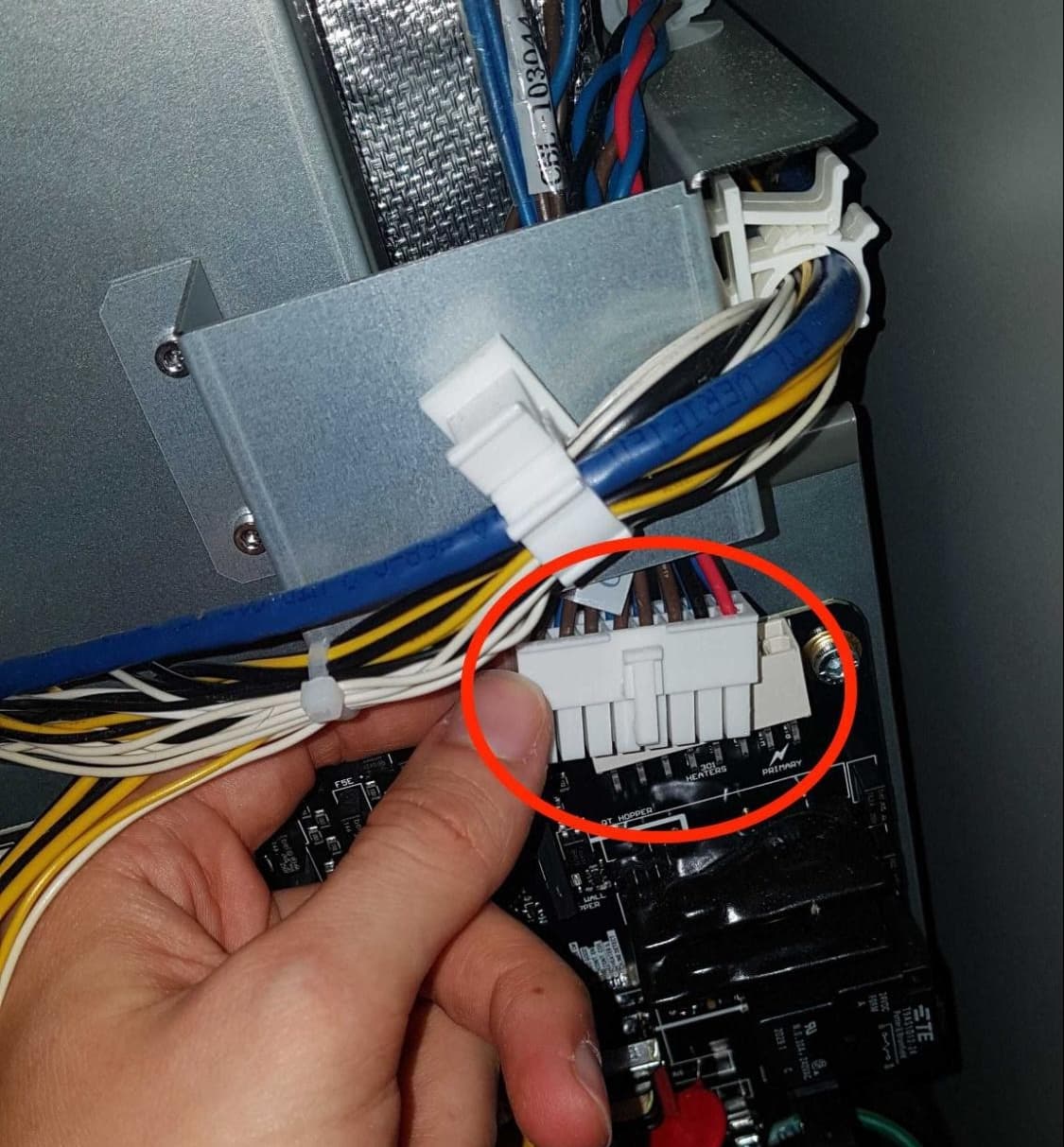

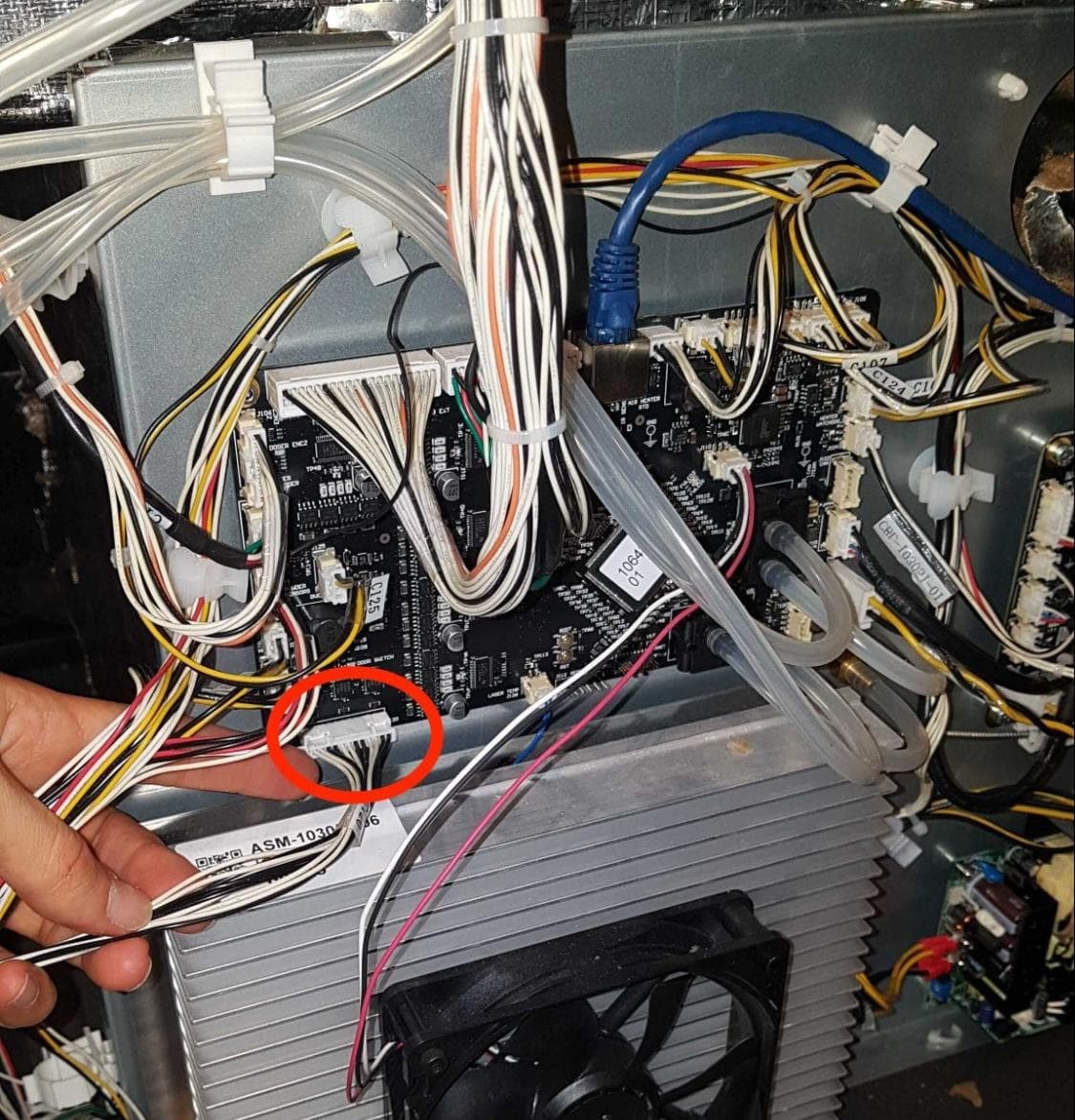

在打印机背面，将标有 C301 的电缆连接到加热器控制板右上角的插座上。将标有 C120 的电缆连接到马达和温度控制板左下角的插座上。连接位于这些板上方的标有 C001 和 C009 的电缆。
第 3 步：在打印机后部布置插座线束电缆

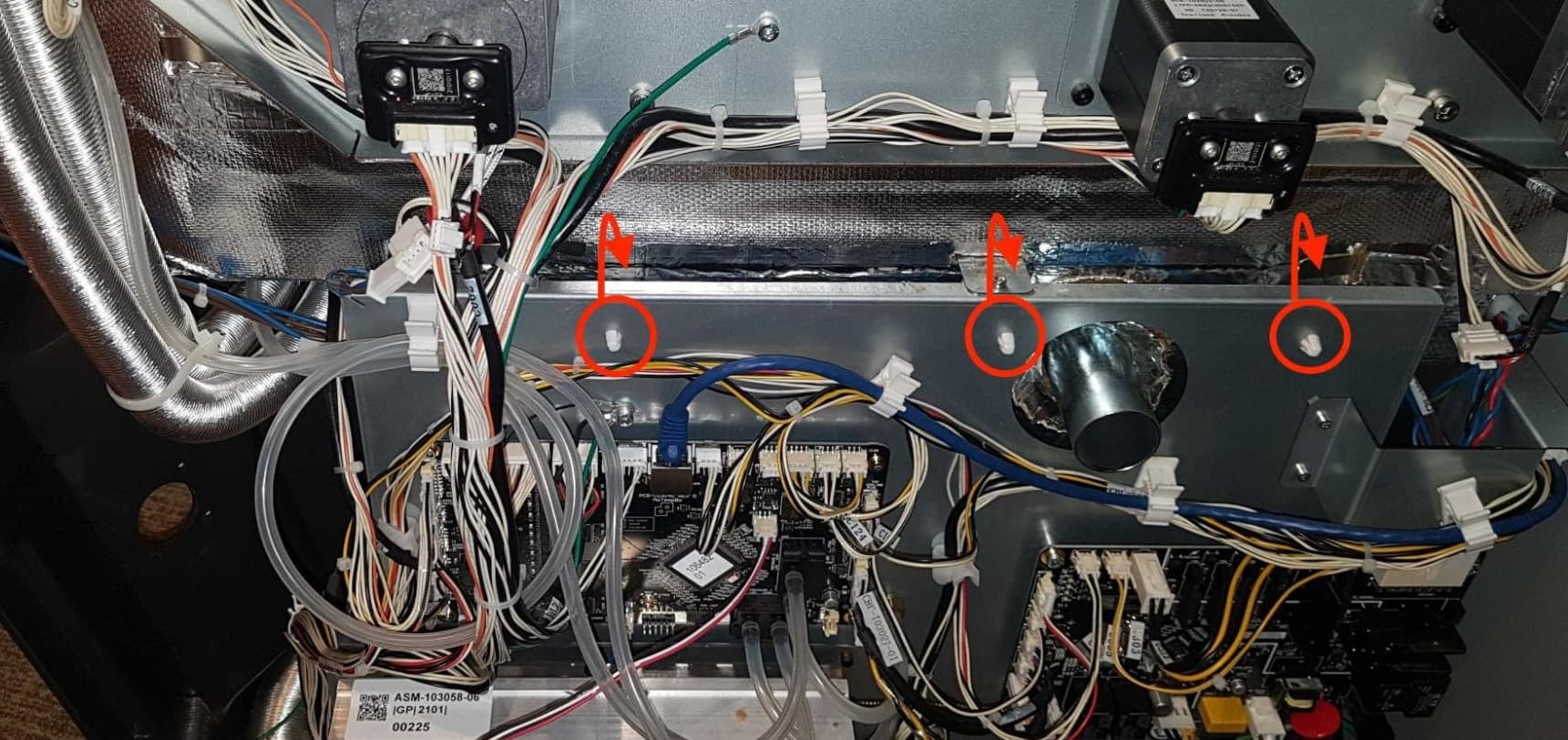

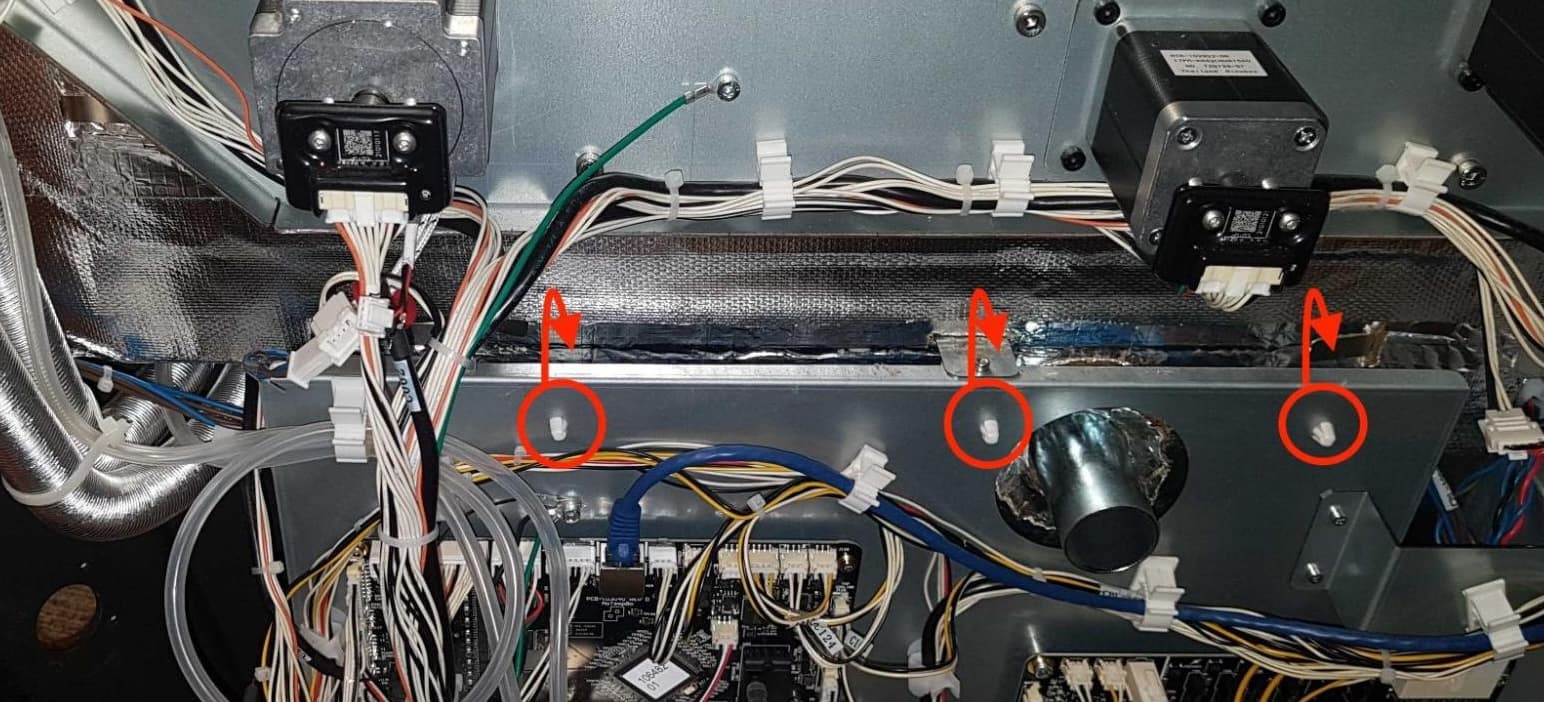

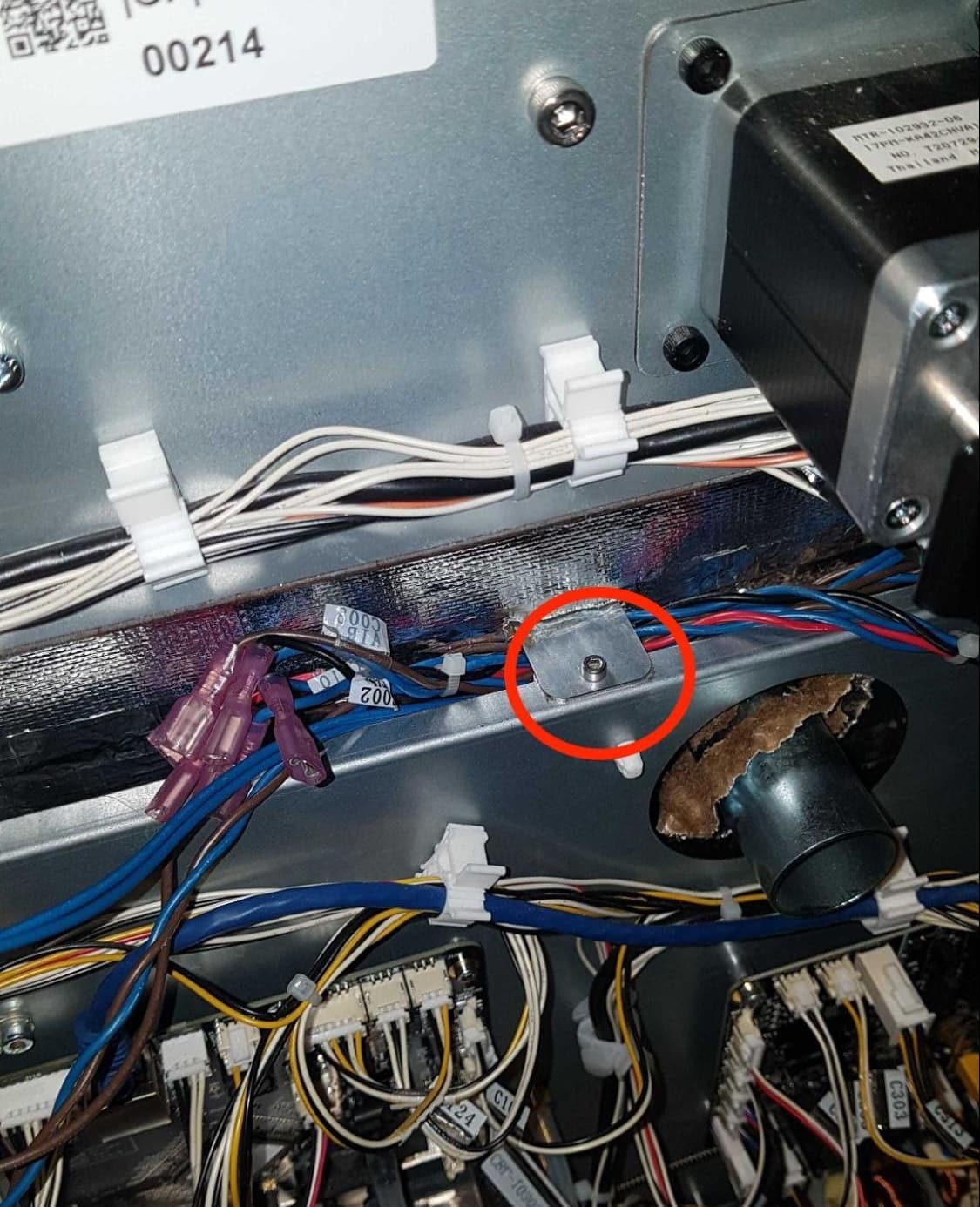

将 蓝色和棕色 打印机后部金属板后面的电缆线束。将其固定在金属板后面的三个电缆管理夹中。如有必要，使用 2.5mm 六角扳手拧下固定金属板的顶部安装螺丝。将板的顶部弯曲到一旁，以便电缆通过。
第 4 步：布置打印机料斗侧的插座线束电缆

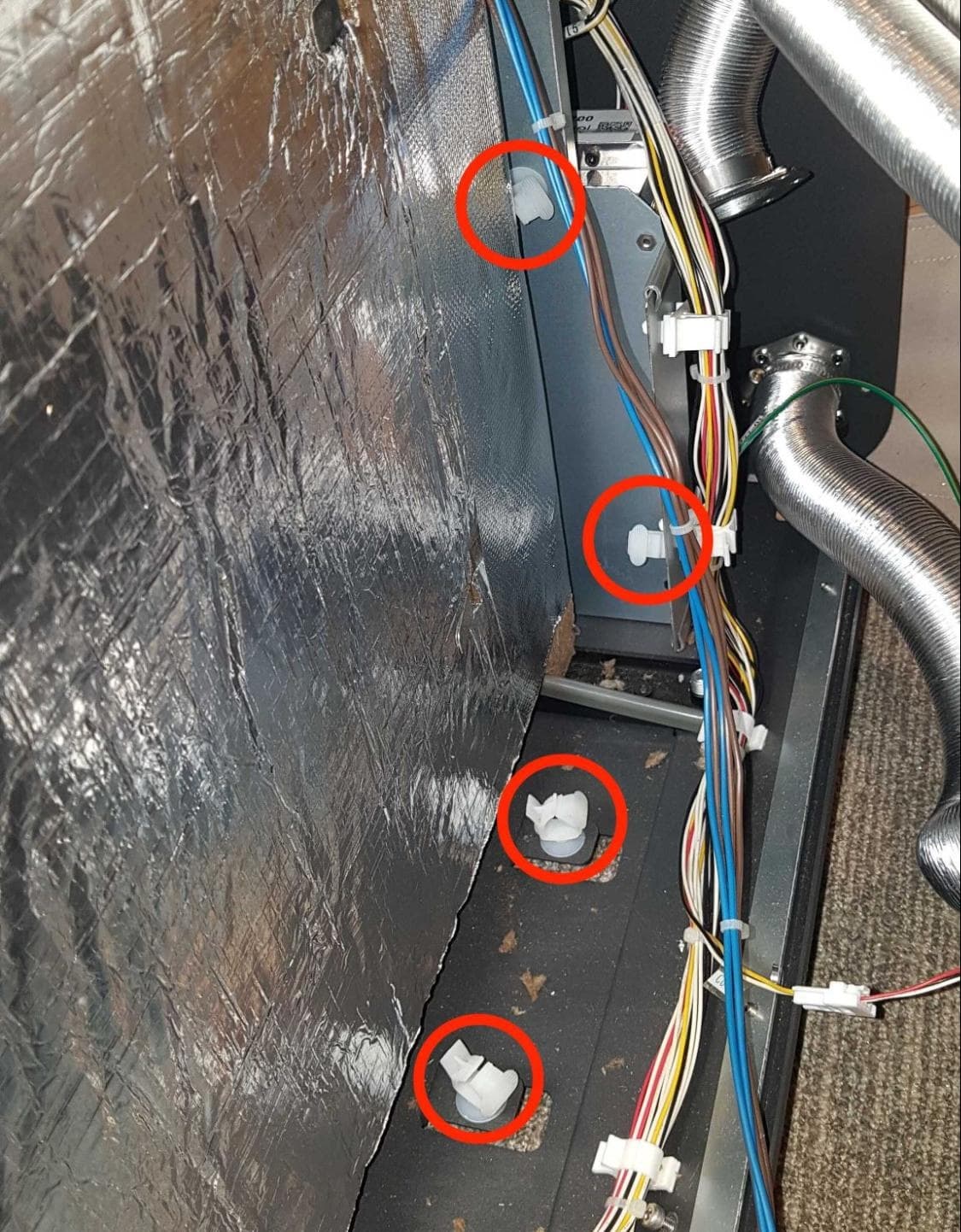

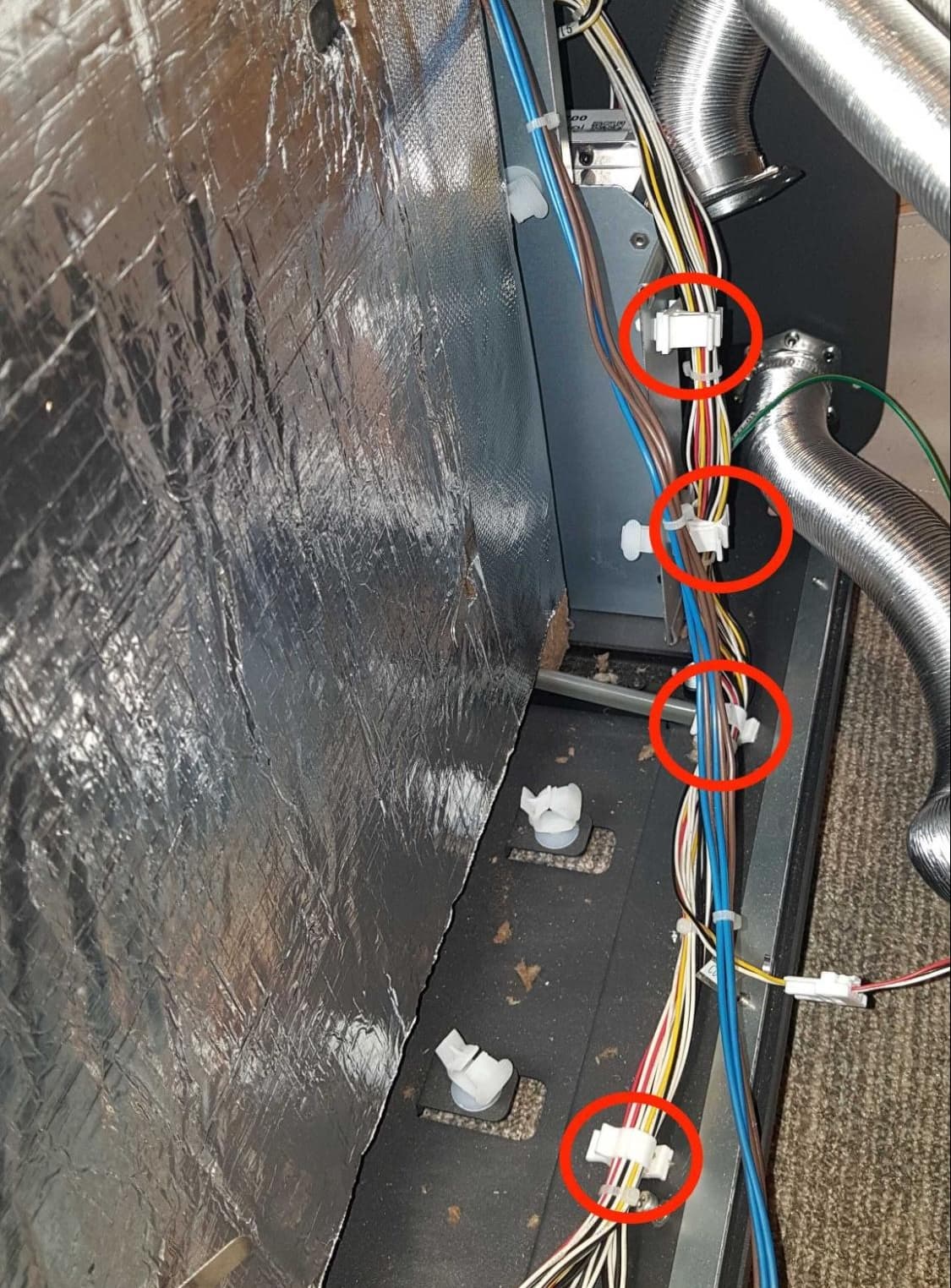

在打印机的料斗侧，将蓝色和棕色的电缆线束固定在靠近隔热板的四个电缆管理夹中。将黑色和白色线束（带有标记为 C005 CWL、C007 PT 和 C006 CWU 的电缆）固定在远离隔热板的四个电缆管理夹中。

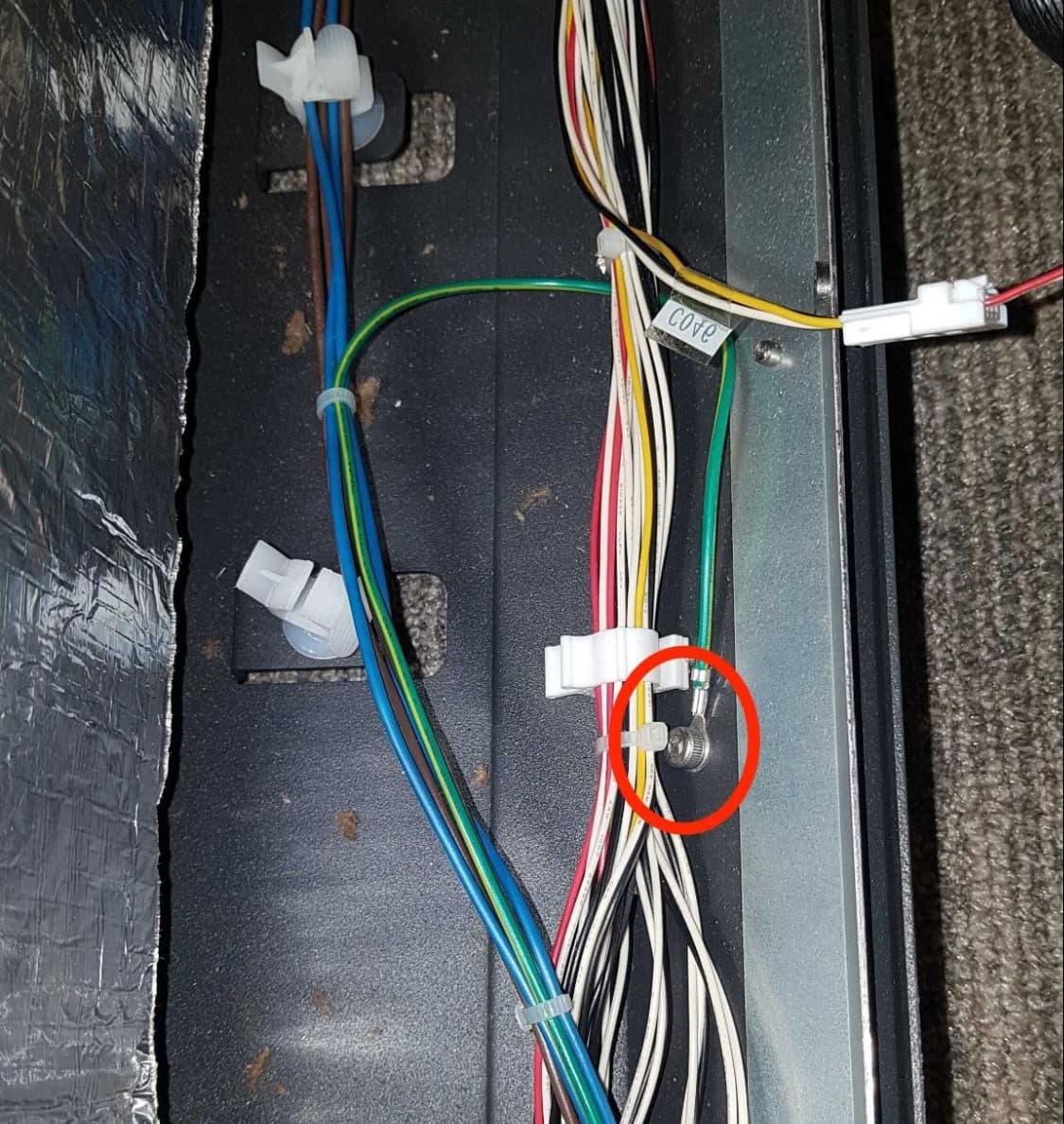

第 5 步：重新连接接地电缆
用螺丝将绿色接地电缆固定在其支架上，然后用 3mm 六角扳手拧紧。
第 6 步：安装并固定成型室插座
第 7 步：安装过滤柜

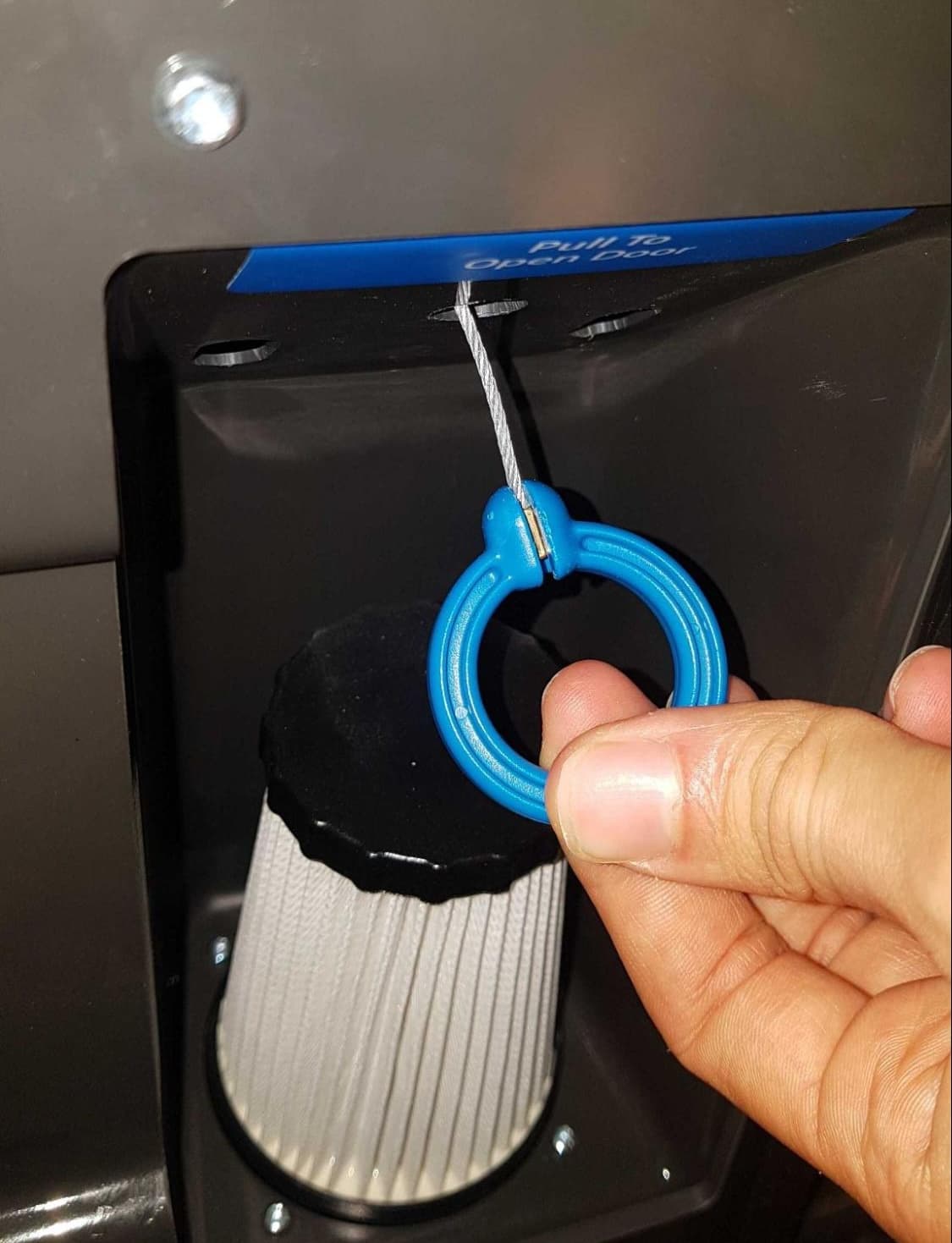

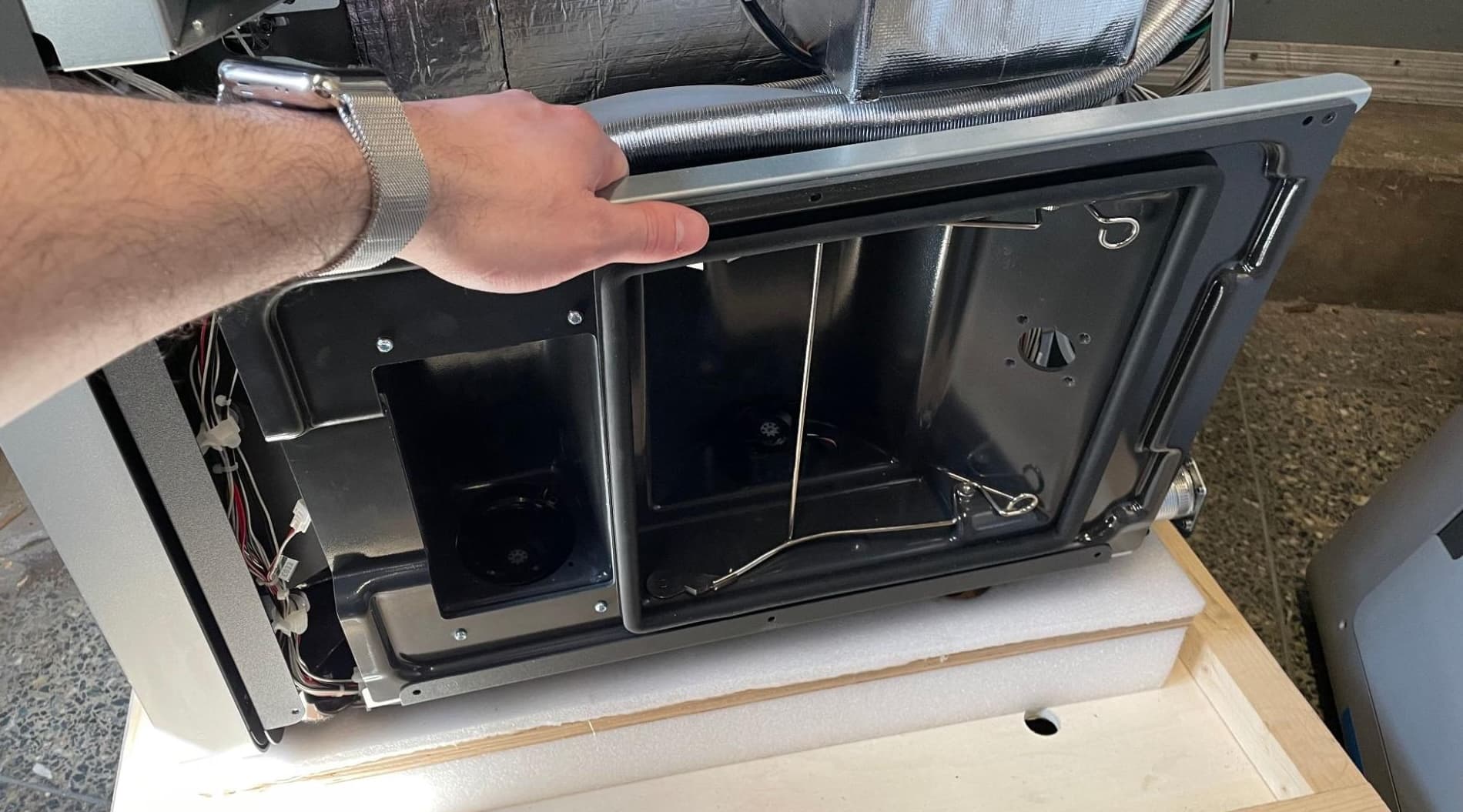

握住过滤柜框架的顶部，然后向前倾斜并将其滑回金属插入件中 机柜下边缘的螺孔与打印机框架上的螺孔对齐。将手动释放手柄重新安装到其电缆上。
重新安装缓冲器侧面板
概览：安装好激光器组件替换件后，重新安装并固定缓冲器侧面板。
第 1 步：将缓冲器侧面板与打印机对齐
抬起缓冲器侧面板，使其螺孔与打印机框架上的螺孔对齐，如图所示。
第 2 步：固定缓冲器侧面板
在每个 M4 埋头螺丝拧入缓冲器侧面板的四个标记螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装料斗侧面板
概览：安装好新的料斗 LED 灯板后，重新安装打印机料斗侧的面板。
第 1 步：重新连接互锁开关电缆

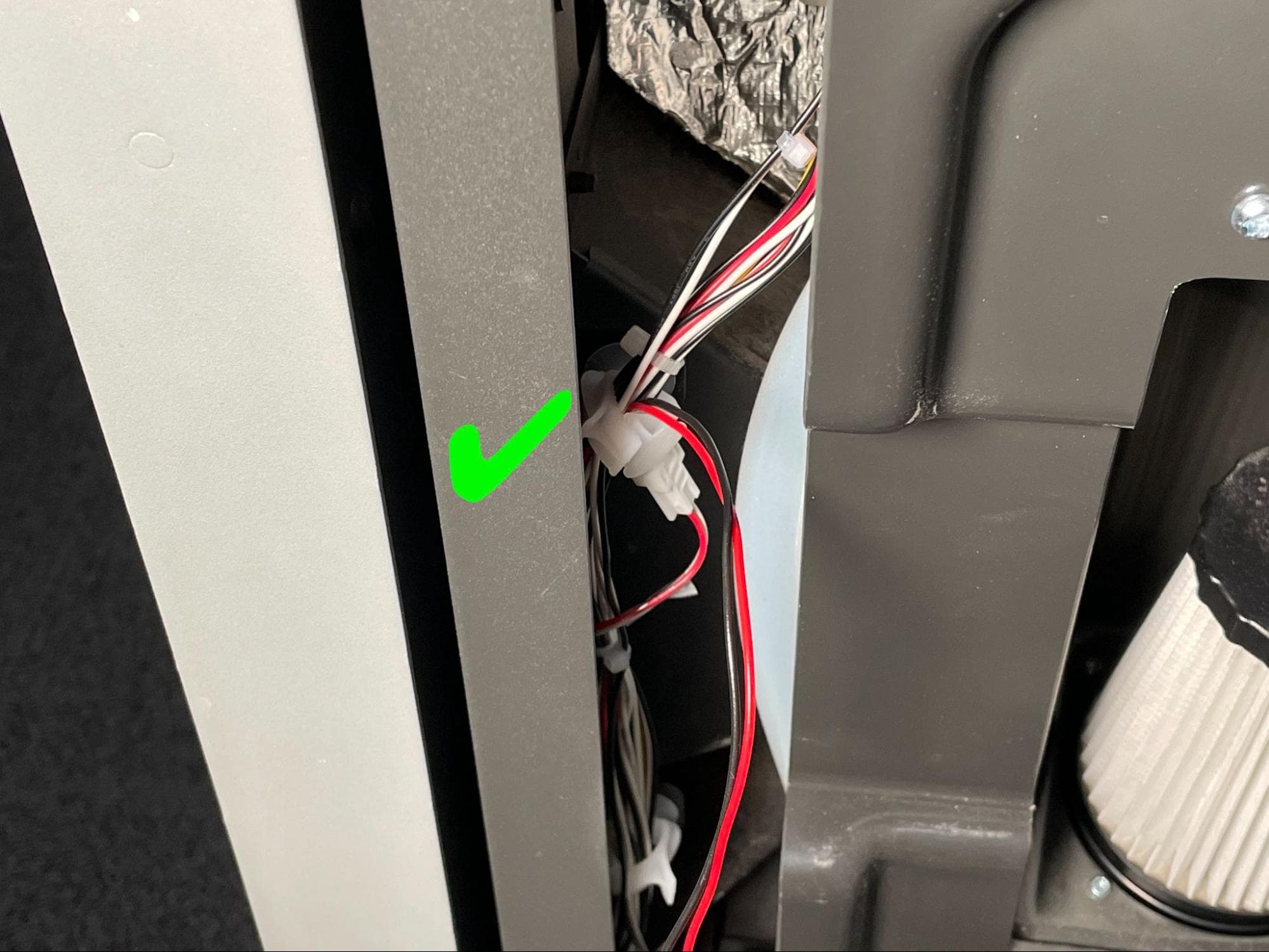

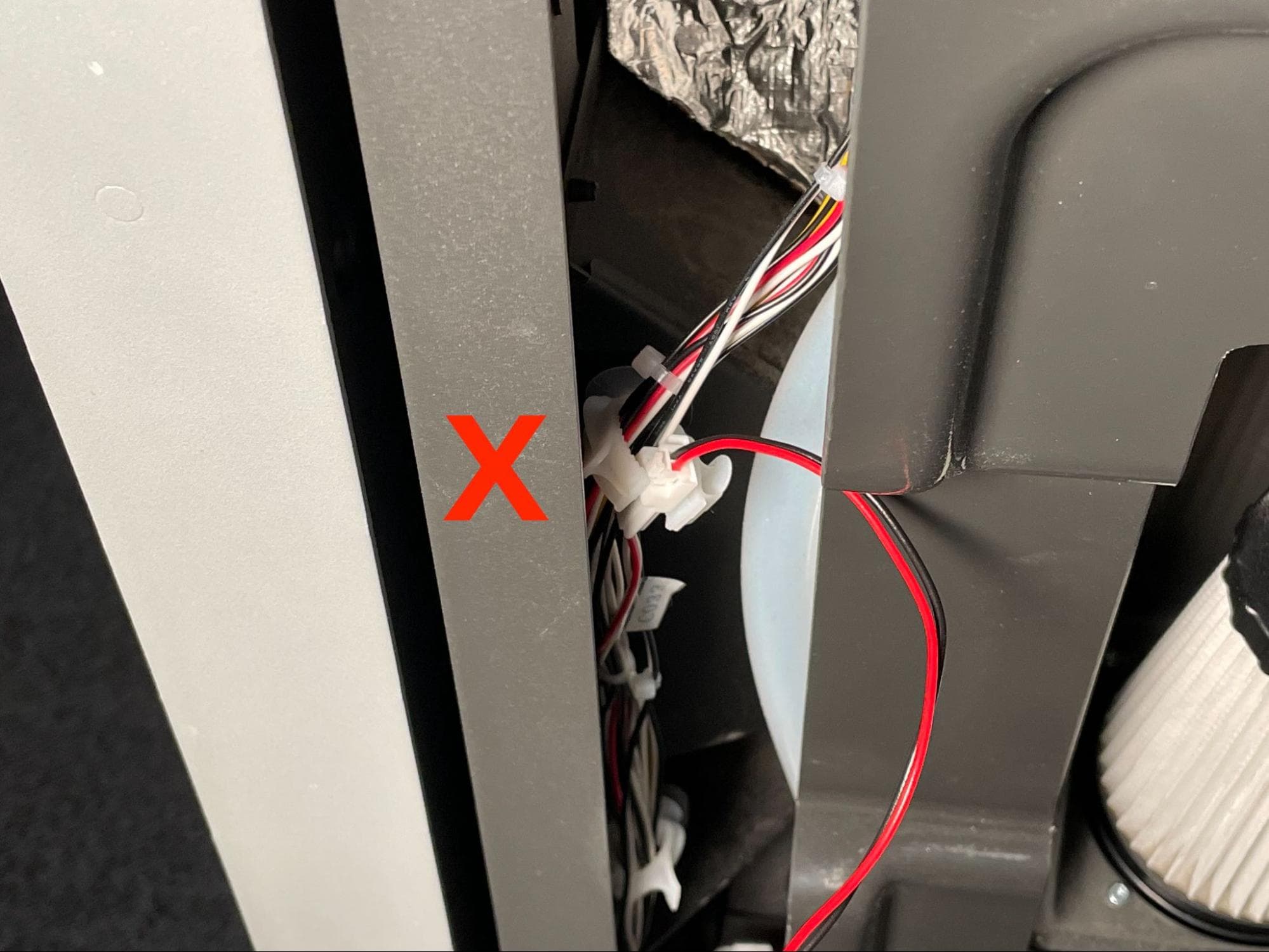

将料斗侧面板的底部与打印机的底部对齐，并使其靠在您身上。将标有 C033 的互锁开关电缆重新连接到其插座上。将电缆引入电缆夹，使连接器位于电缆夹下方。如有必要，将联锁电缆的松弛部分塞入打印机框架的侧面。
第 2 步：开始固定料斗侧面板
在料斗侧面板的 10 个螺孔中各拧入一颗 M4 沉头螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。为方便安装，按以下顺序拧紧螺丝：
- 料斗下方的四颗 6.0mm 螺丝（红色圆圈）
- 过滤柜门下方的三颗 16.0mm 螺丝（绿色圆圈）
- 过滤柜门上方的三颗 12.0mm 螺丝（蓝色圆圈）
第 3 步：继续固定料斗侧面板
将两颗黑色 8.0mm M4 圆头螺丝拧入图中红色圆圈中的螺孔。将 8.0mm M4 铬色圆头螺丝拧入蓝色圆圈中的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装后面板
概览： 后 安装翻转板马达组件替换件后，重新安装并固定 后部 面板。
第 1 步：将上部后面板与打印机对齐
抬起上部后面板，对准打印机顶部的四个螺孔。
第 2 步：拧紧上部后面板顶部螺丝
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。可能需要调整排气管，以便正确定位上部后面板。
第 3 步：拧紧缓冲器侧面板螺丝
将两颗 6mm 螺丝拧入缓冲器侧螺孔，将两颗 6mm 螺丝拧入料斗侧螺孔。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：拧紧料斗侧面板螺丝
将两颗 6mm 螺丝拧入料斗侧螺孔中。 使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：拧紧上部后面板接地螺丝

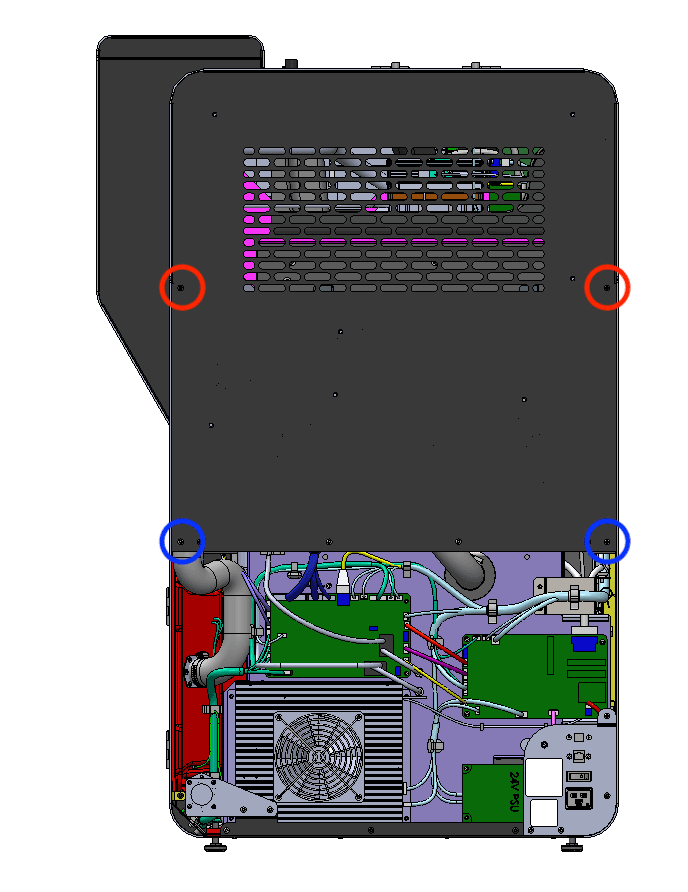

两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

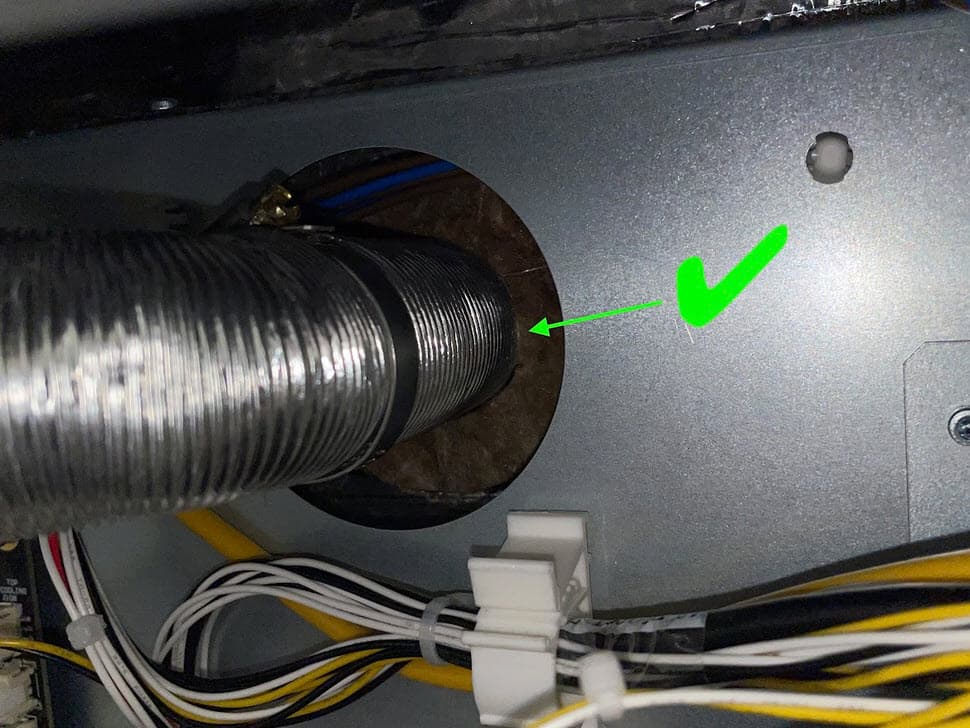

第 6 步：将排气管滑入到位

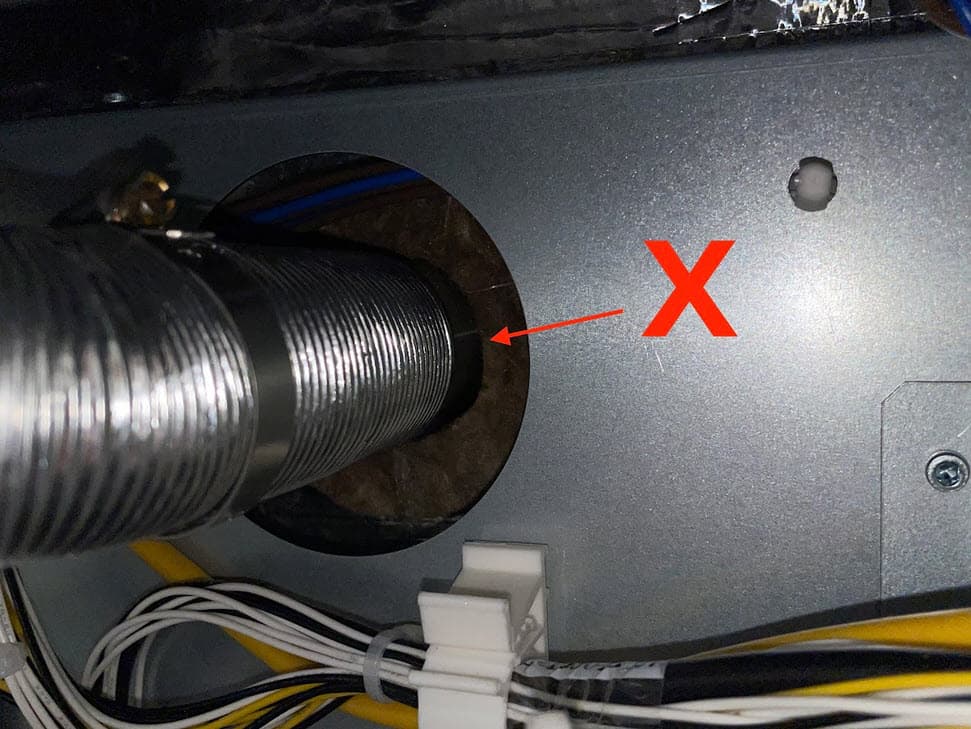

将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步：拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹，直至完全紧固。
第 8 步：拧紧排气口螺丝
打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝，直至完全紧固。
第 9 步：检查排气管密封
为确保排气管安装板和过滤柜外壳之间没有缝隙，请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线，则说明排气管未充分密封。如有必要，使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。
第 10 步：固定下部后面板接地螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 12 步：重新连接氮源（仅限 Fuse 1+ 30W）
将氮气软管重新连接到快速断开接头（如果之前已安装）。
完成修复
概览： 安装好 成型室插座和电缆线束替换件，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
插入并连接成型室。检查打印机是否检测到成型室。开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
