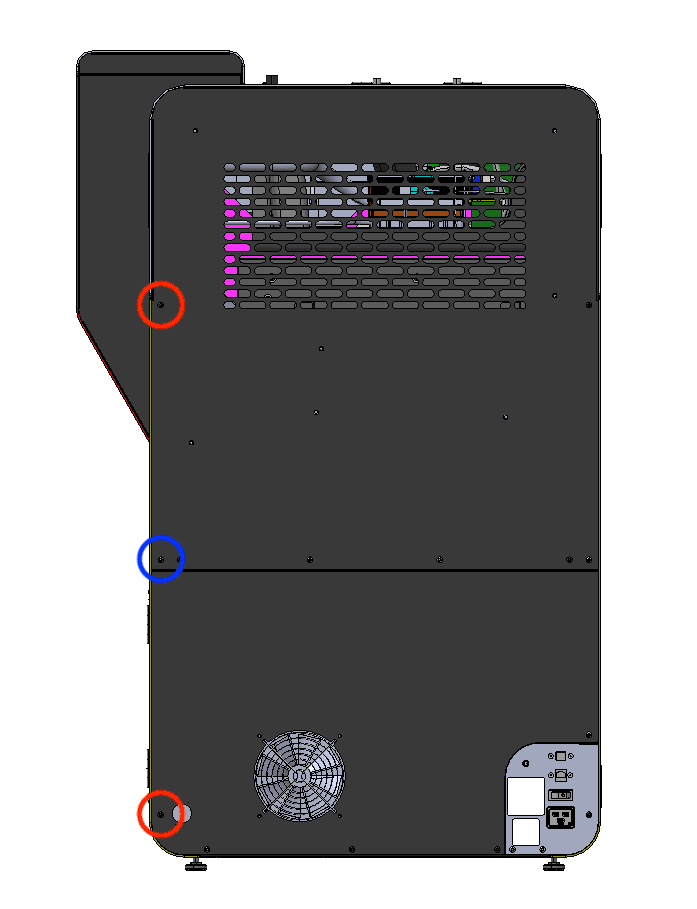

第 1 步：开始拧下料斗侧面板螺丝

使用 2.5mm 六角扳手，从打印机的左后方拧松并取下两颗黑色（红色圆圈处）和一颗铬色（蓝色圆圈处）8.0mm M4 圆头螺丝。请注意这些螺丝的位置，因为铬螺丝的放置对于打印机的电气接地至关重要。将螺丝放在一旁。

第 2 步：继续拧下料斗侧面板螺丝

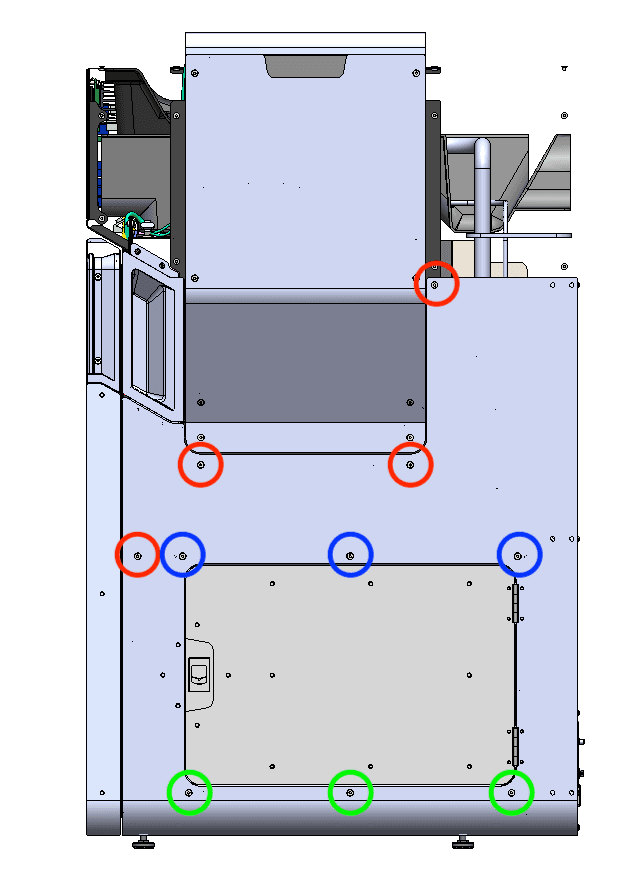

移动到打印机的料斗侧。使用 2.5mm 六角扳手，拧松并取下将料斗侧面板固定在打印机上的 10 颗 M4 埋头螺丝。最后拆卸最上方的 6.0mm 埋头螺丝，以便于拆卸面板。将螺丝放在一旁。

• 三颗 16.0mm 螺丝，绿色圆圈标记
• 三颗 12.0mm 螺丝，蓝色圆圈标记
• 四颗 6.0mm 螺丝，红色圆圈标记

第 3 步：倾斜料斗侧面板

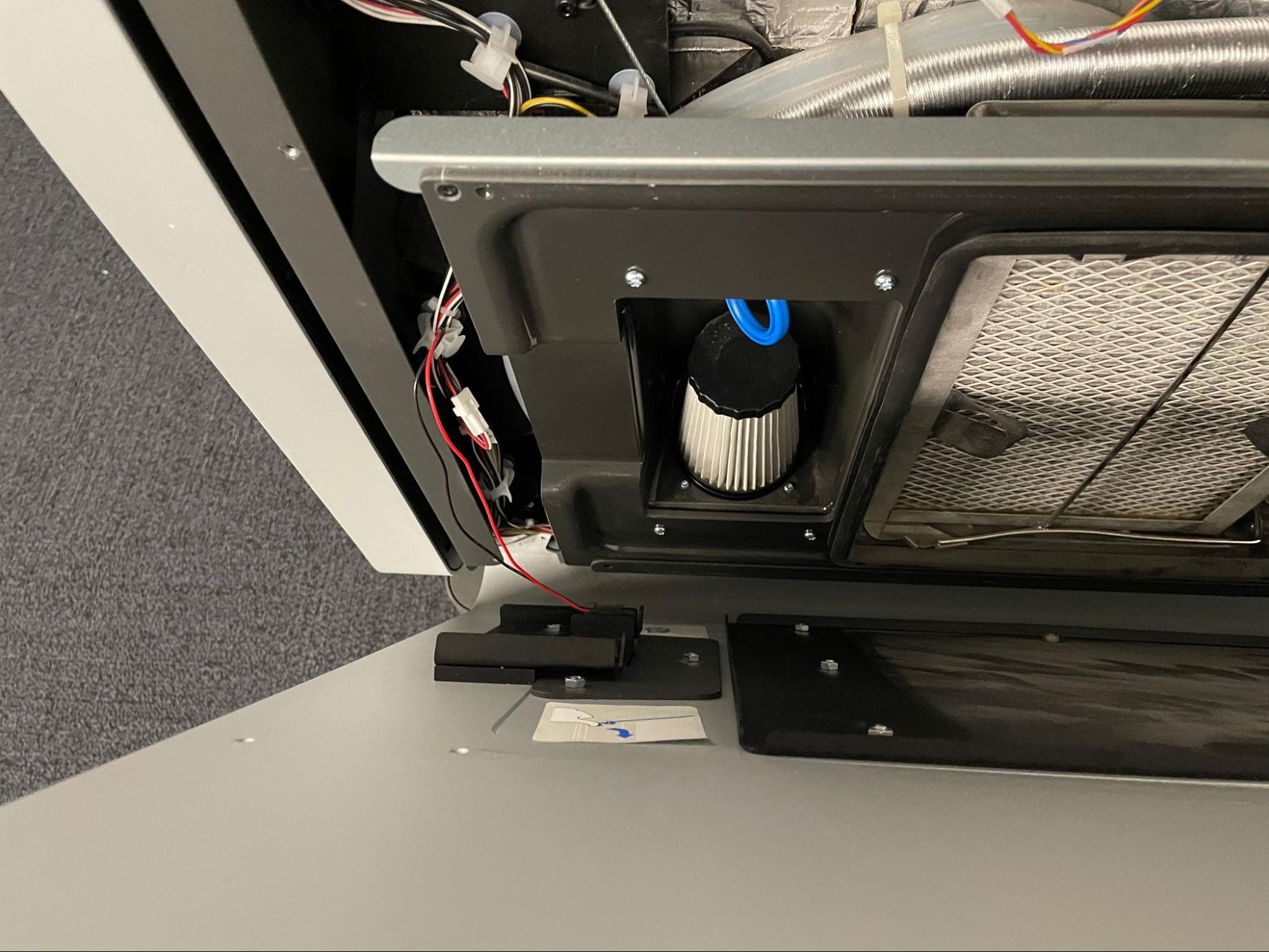

使面板向远离打印机的方向倾斜，以便接触互锁开关电缆。此时请勿拆卸面板。

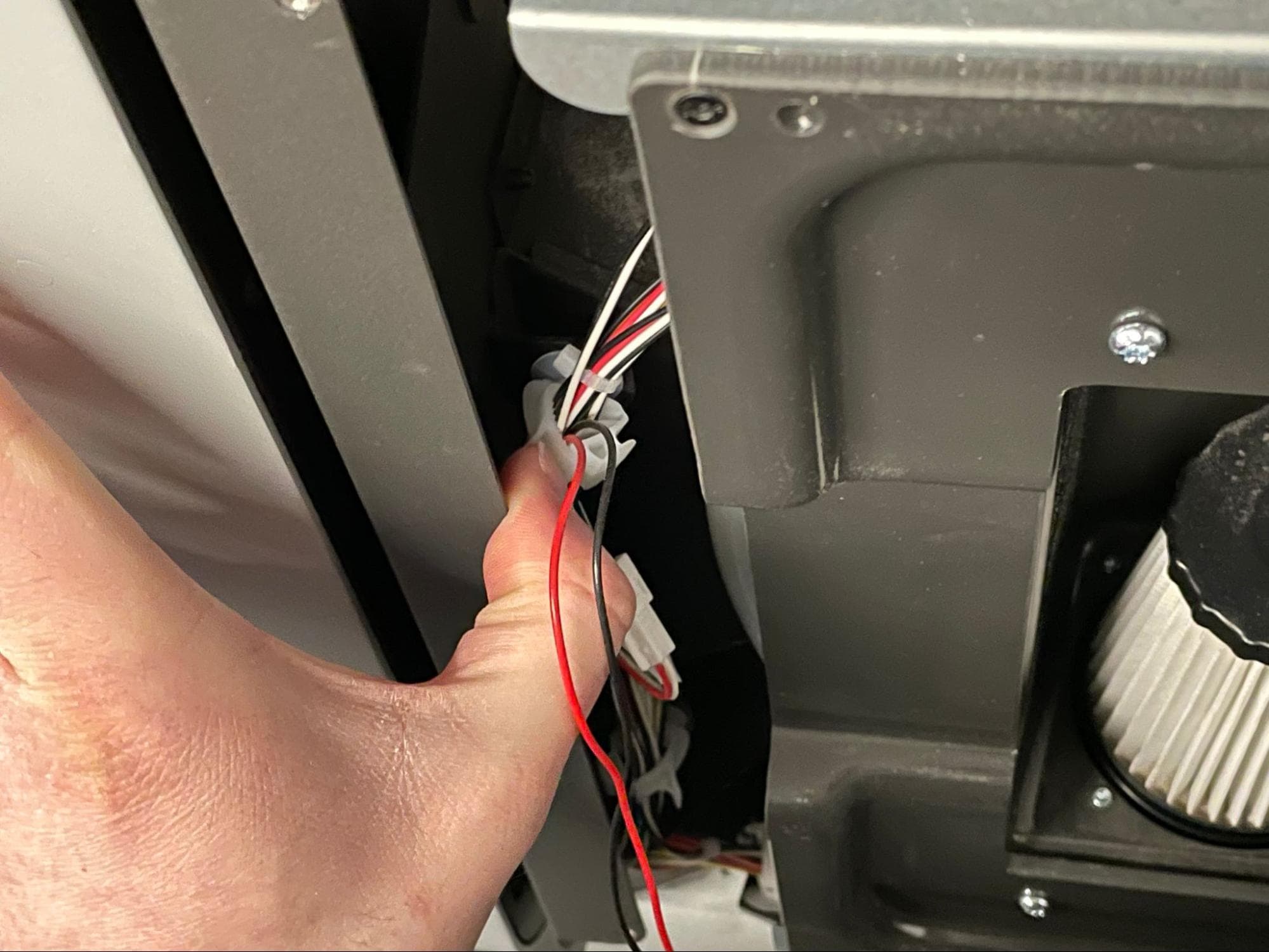

第 4 步：断开互锁开关并拆卸料斗侧面板

找到位于面板内侧左侧的黑色和红色互锁开关电缆。电缆由电缆夹固定。解锁电缆夹，断开标有 C033 的电缆。

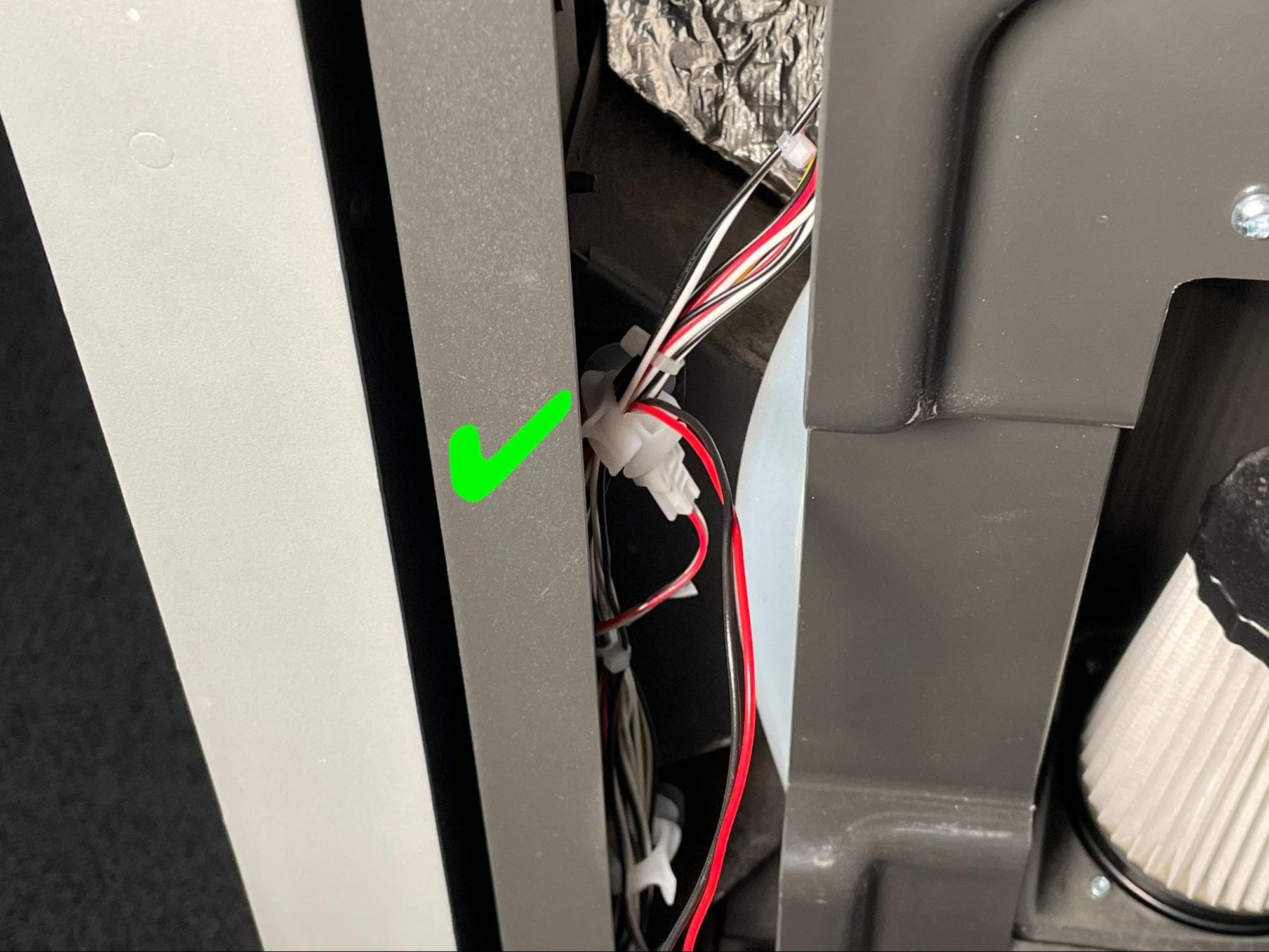

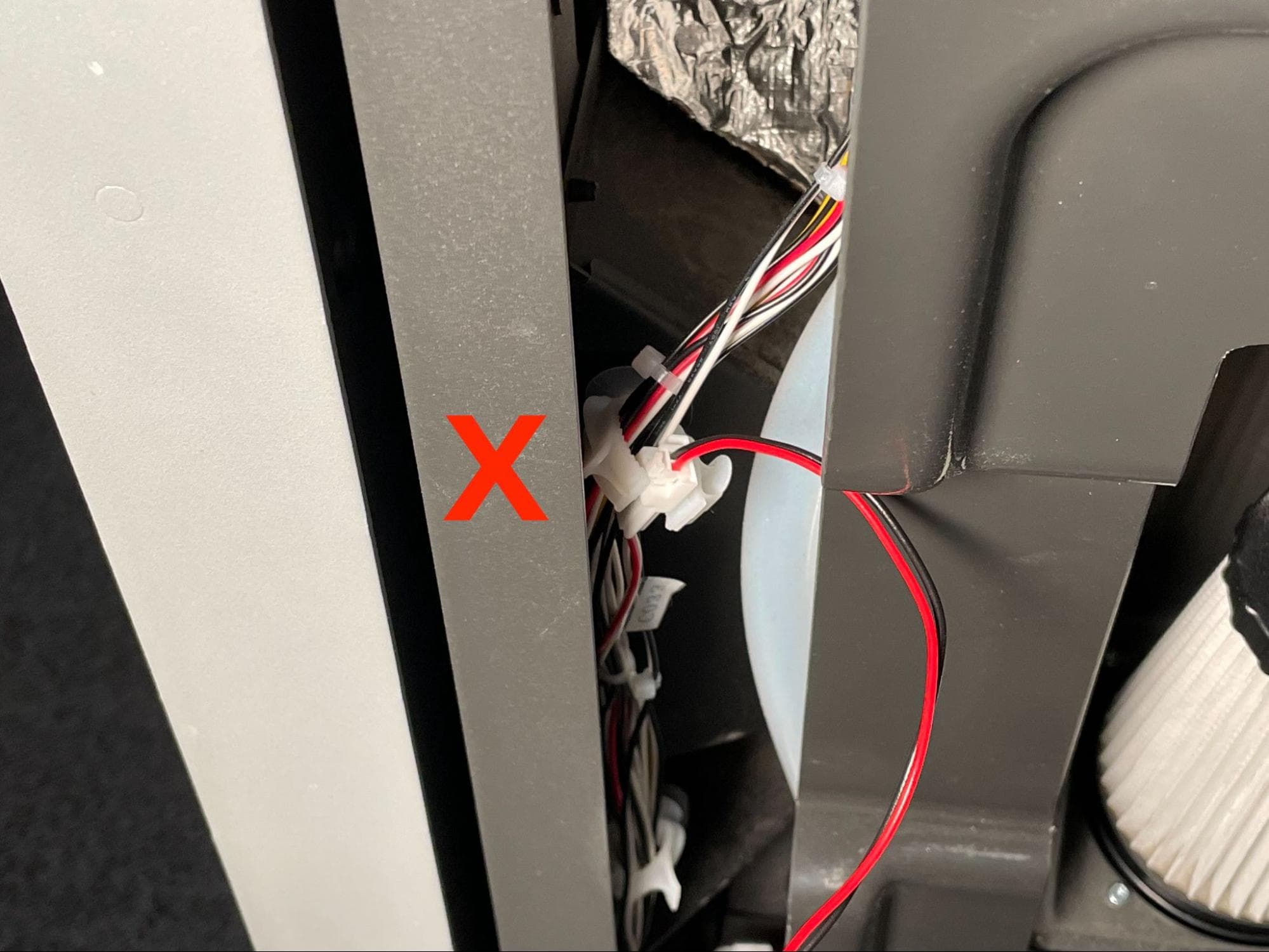

将料斗侧面板与打印机分开，注意确保没有电缆被夹住或缠结。将面板放在平整、干净的表面上。

第 1 步：找到门闩组件

找到位于过滤柜后面的门闩组件。

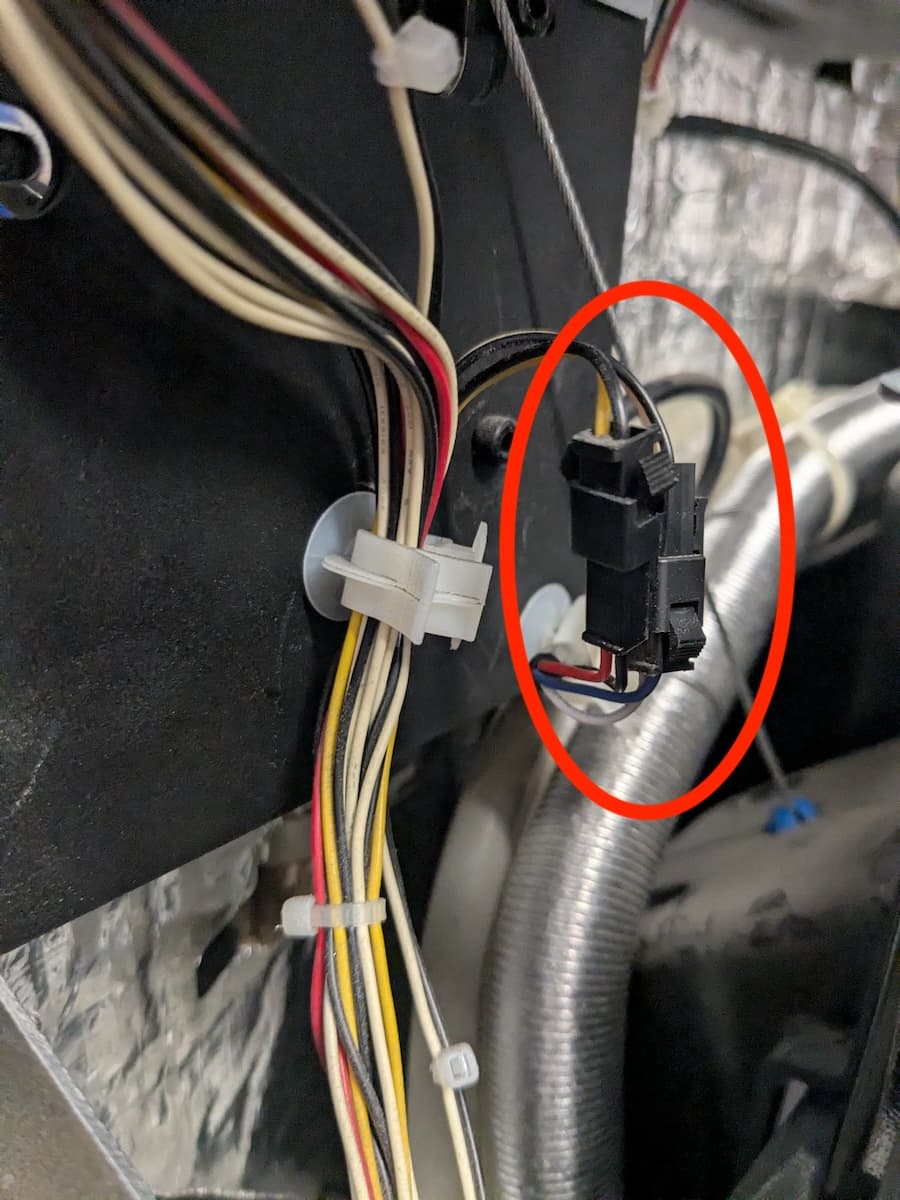

第 2 步：断开门闩电缆

门闩电缆的末端有两个连接器，可在门闩组件旁看到。对于这两种情况，挤压锁扣，然后分开连接器。请勿拉动电线本身。

第 3 步：拧下门闩安装螺丝

使用 3mm 球头六角扳手或钥匙，拧松并取下 4 颗 5mm 固定门闩的圆头螺丝。将螺丝放在一旁。

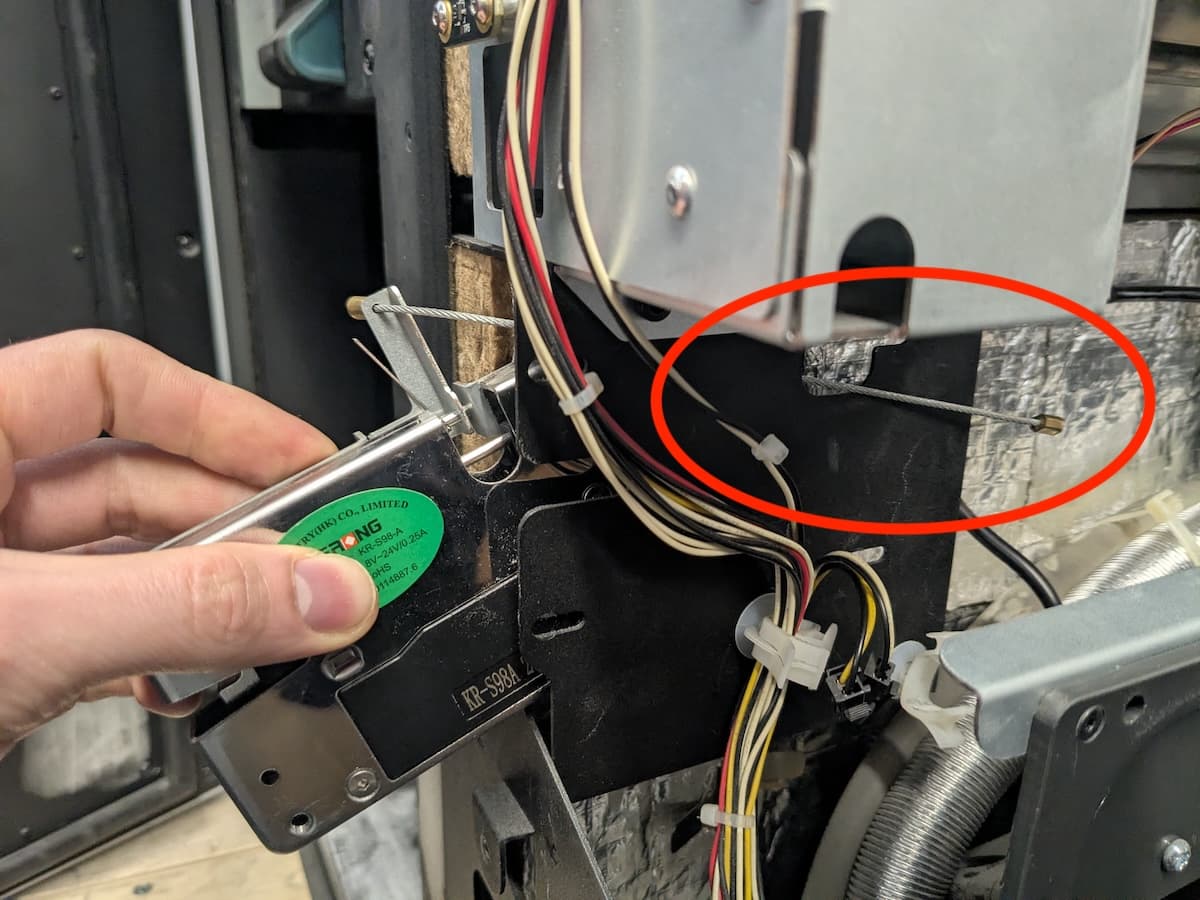

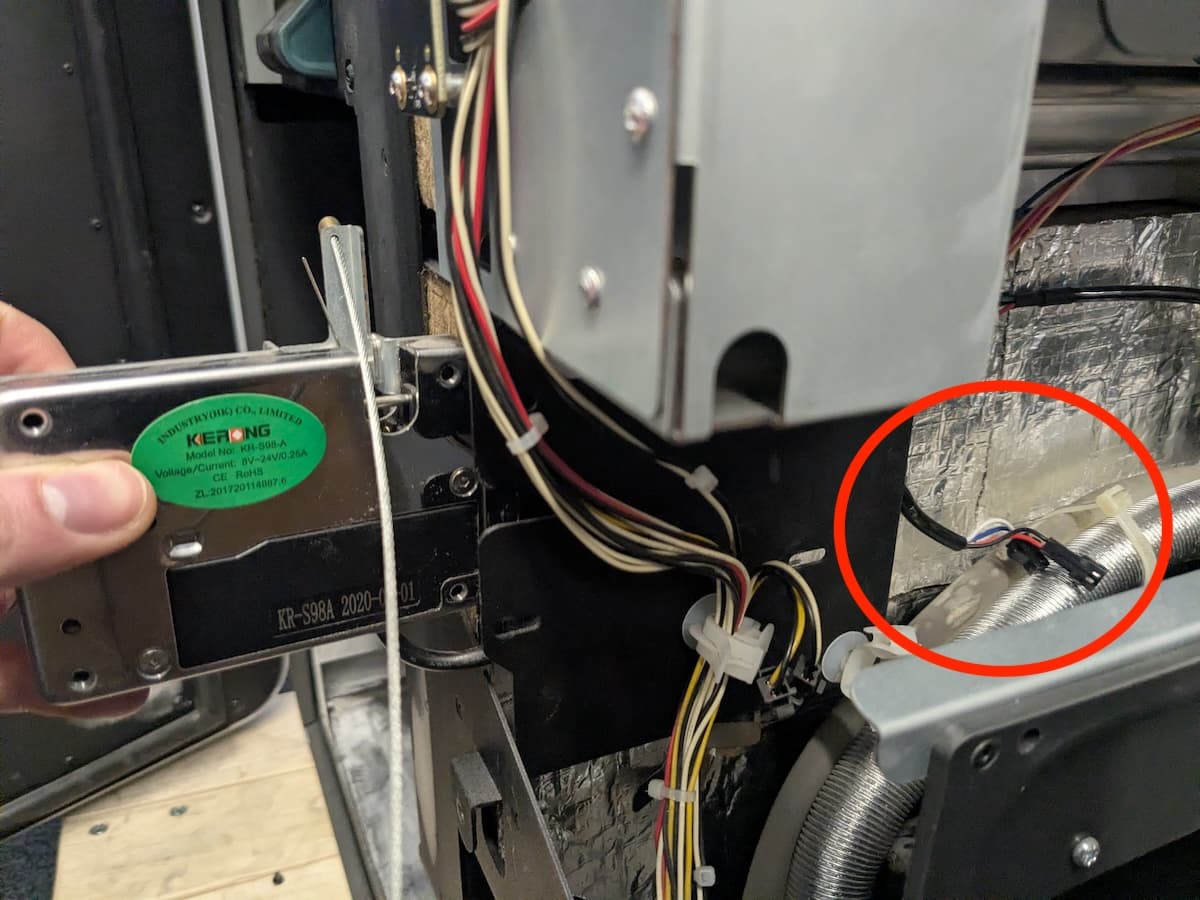

第 4 步：拆卸门闩

将锁销组件向前滑动，从打印机上取下。注意，门闩电缆和手动释放电缆不得缠绕在附近的任何打印机组件上。将锁销组件放在一旁，以便与电子废弃物一同处置。

第 2 步：对齐并固定锁销组件

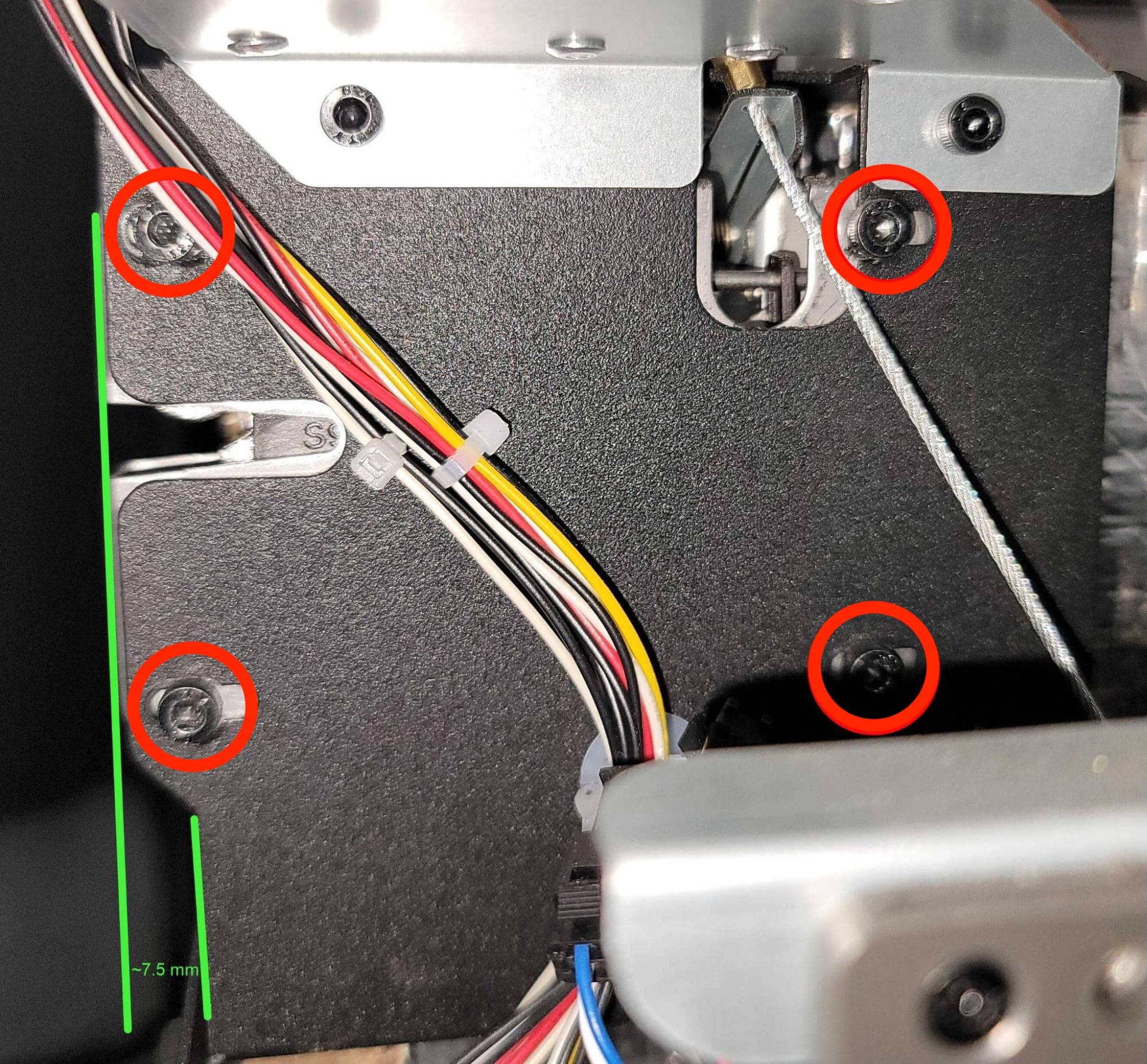

将锁销组件的前部与安装板的前部对齐。在锁销的四个螺孔中各拧入一颗 5mm M4 螺丝。使用 3mm 球头六角扳手或钥匙，拧紧螺丝，直至完全紧固。

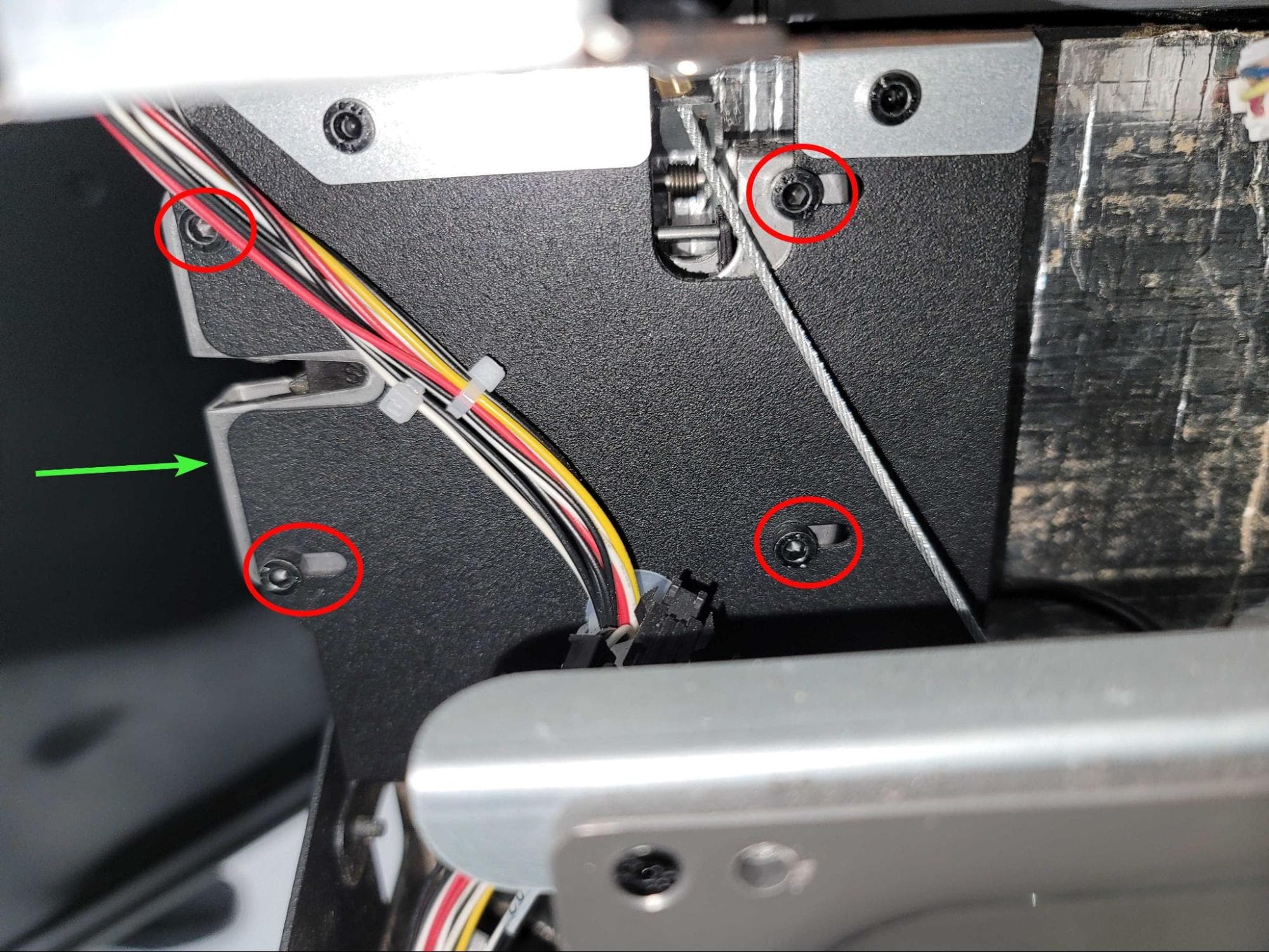

第 3 步：调整门闩

关闭打印箱体门。确保其锁定并牢固关闭。

如果击锤无法到达锁销，请使用 3mm 球头六角扳手或钥匙松开锁销安装螺丝，将锁销稍微向门方向滑动，拧紧螺丝，然后再次测试。

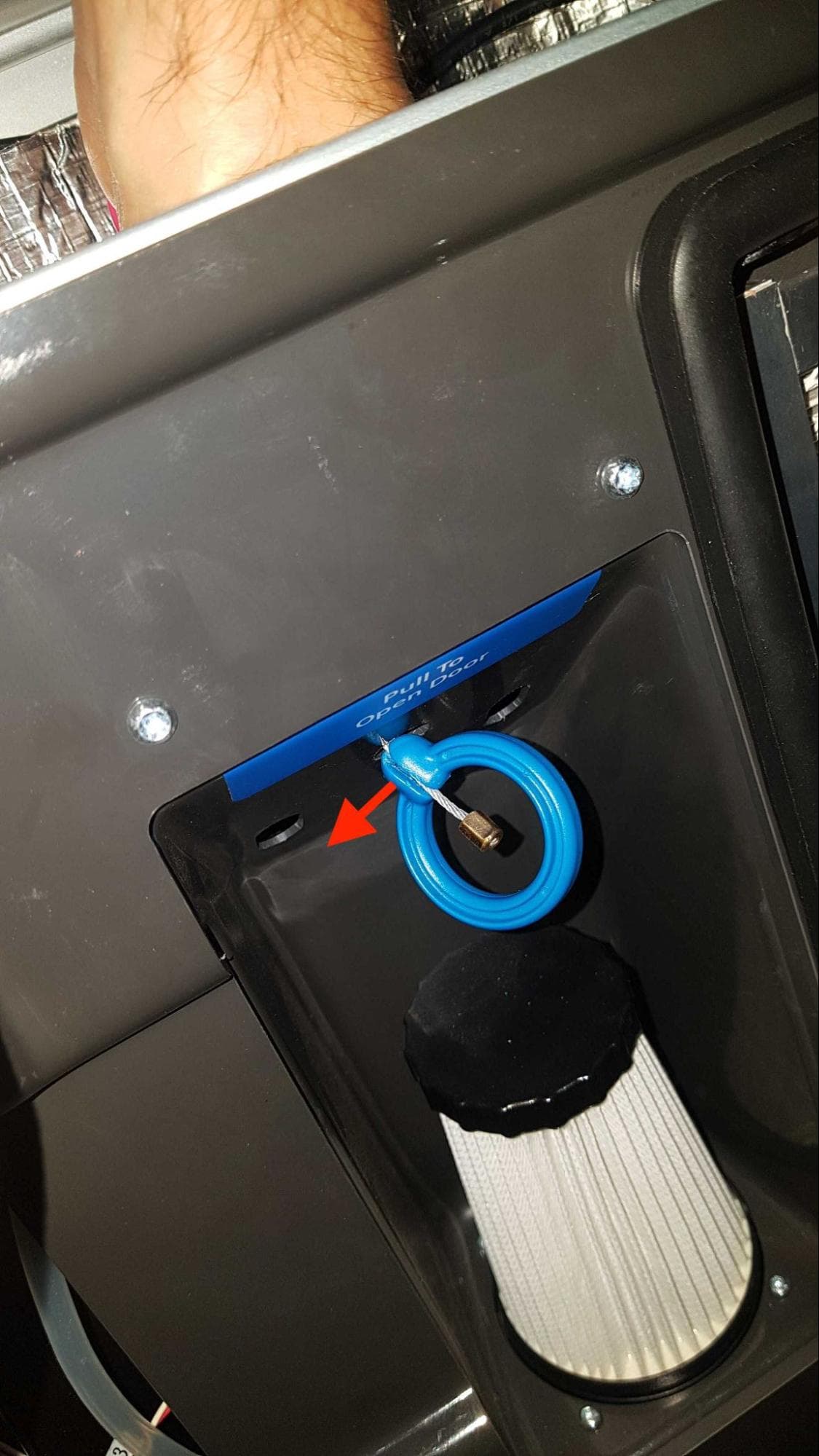

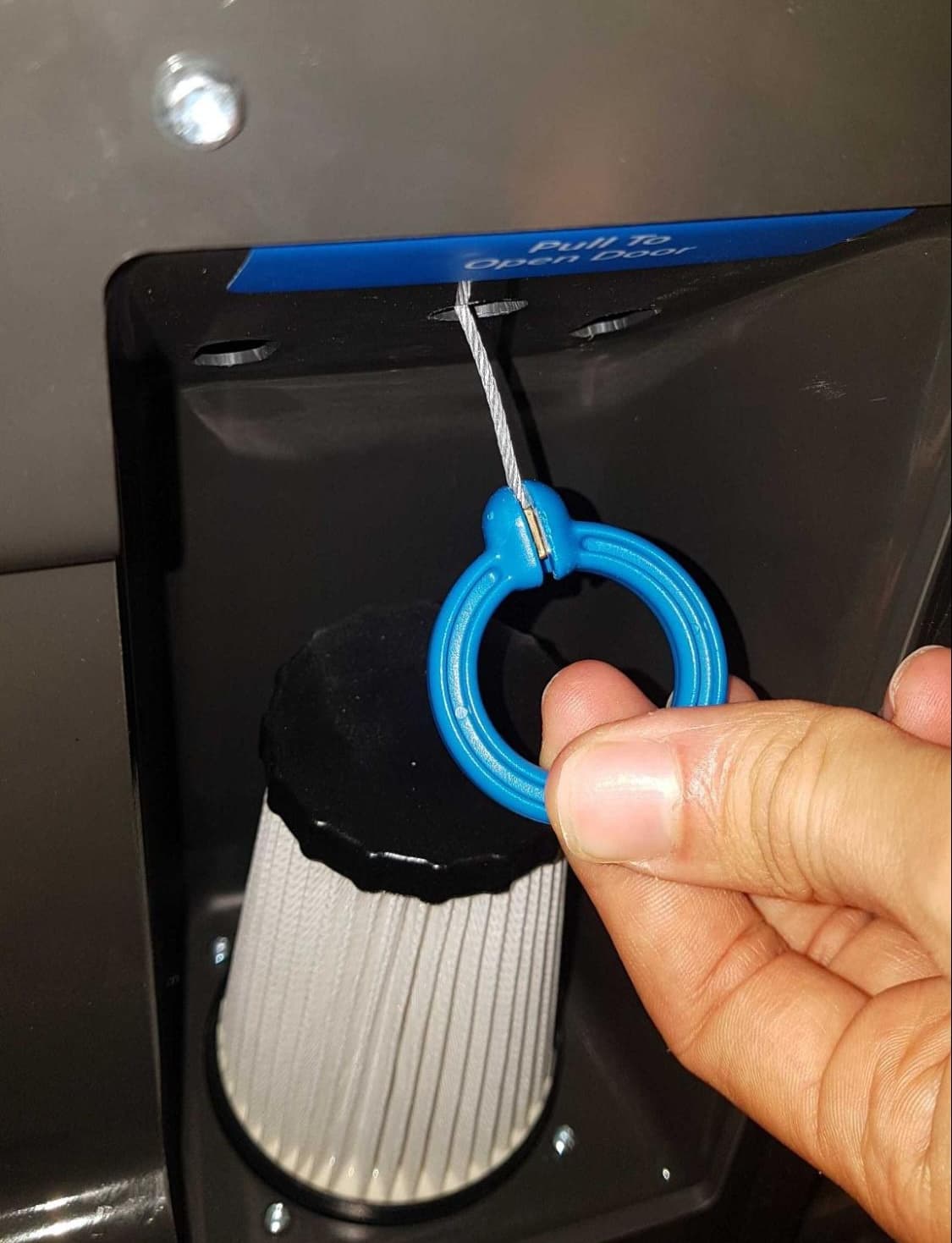

如果门关闭但未紧贴打印机框架锁住，请使用从锁销延伸出的手动开门拉线打开门。使用 3mm 球头六角扳手或钥匙松开锁销安装螺丝，将锁销稍微滑离门，拧紧螺丝，然后再次测试。

第 1 步：拧下下部锁销的安装螺丝

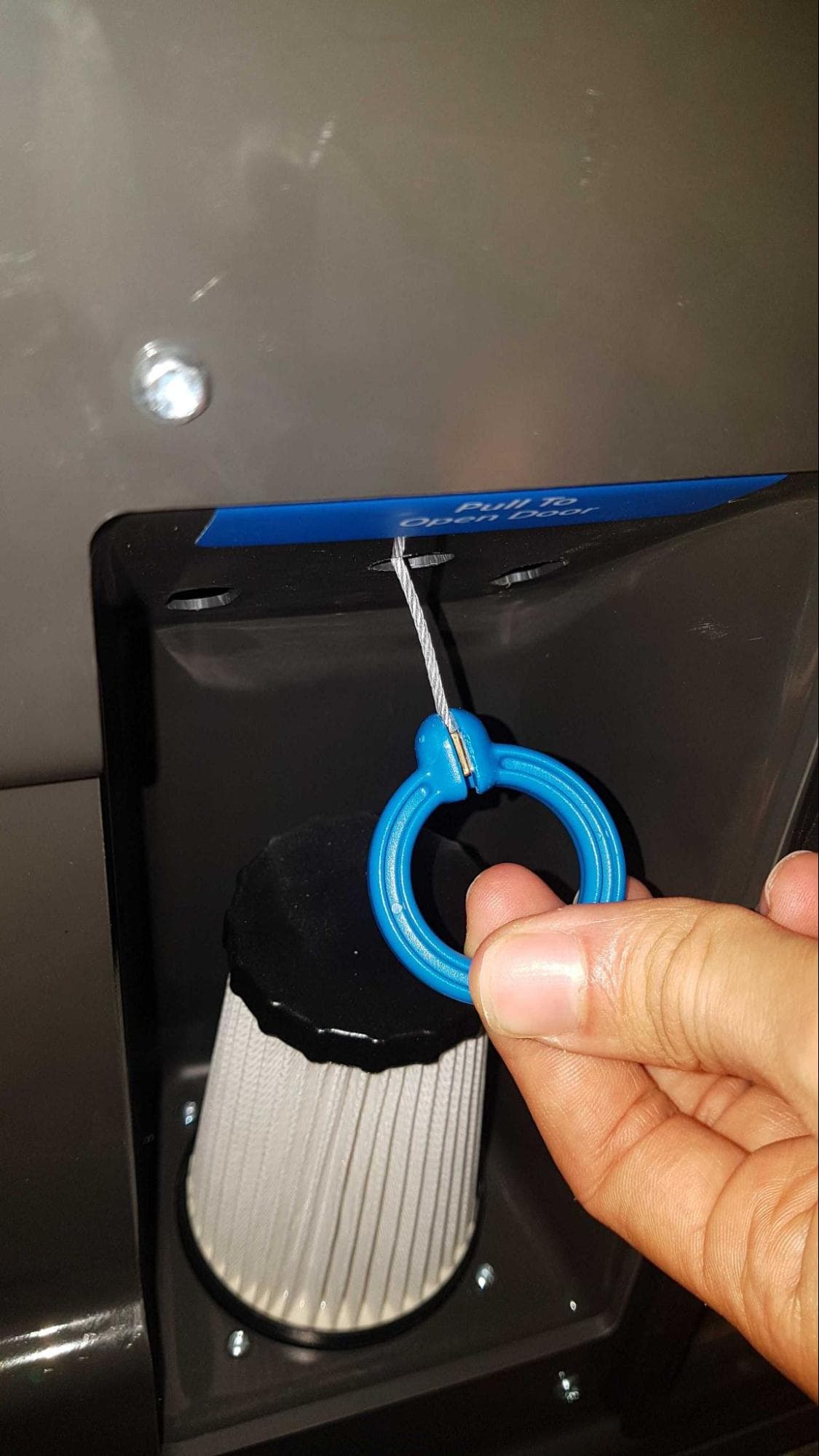

如果打印箱体门当前未打开，请拉动锁销的手动释放电缆将其打开。找到门内侧的锁销。

使用 2mm 六角扳手，拧松并取下将板机固定在门上的下部 8mm 平头螺丝。此时请勿拧下上部螺丝。拧下两颗螺丝后，板机背板会掉入门内。

第 2 步：拧松上部锁销板安装螺丝

使用 2mm 六角扳手，拧松但不要拧下上部 8mm 平头螺丝向上扭动撞针板，露出下部螺孔。

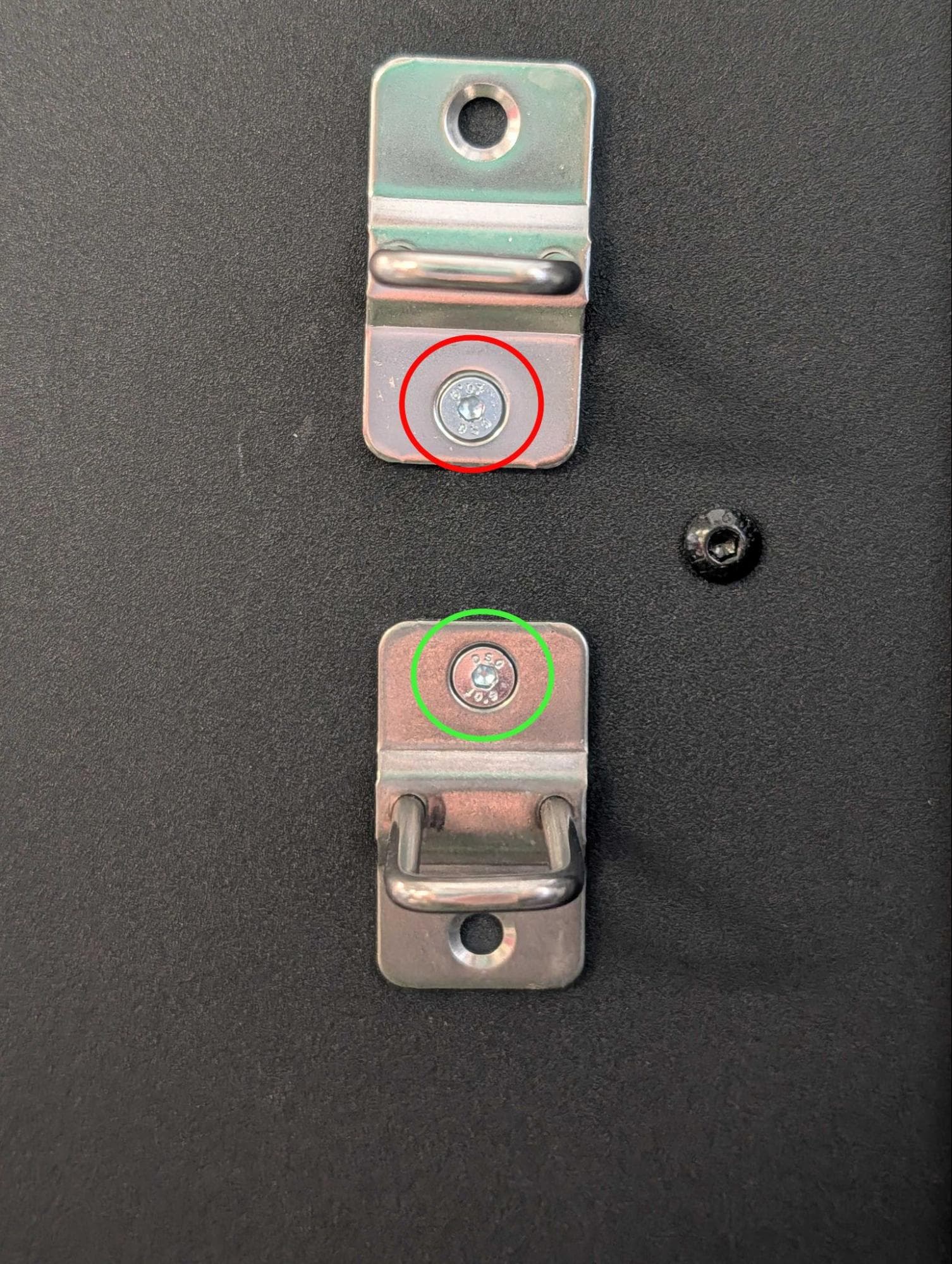

第 3 步：开始安装锁销替换件

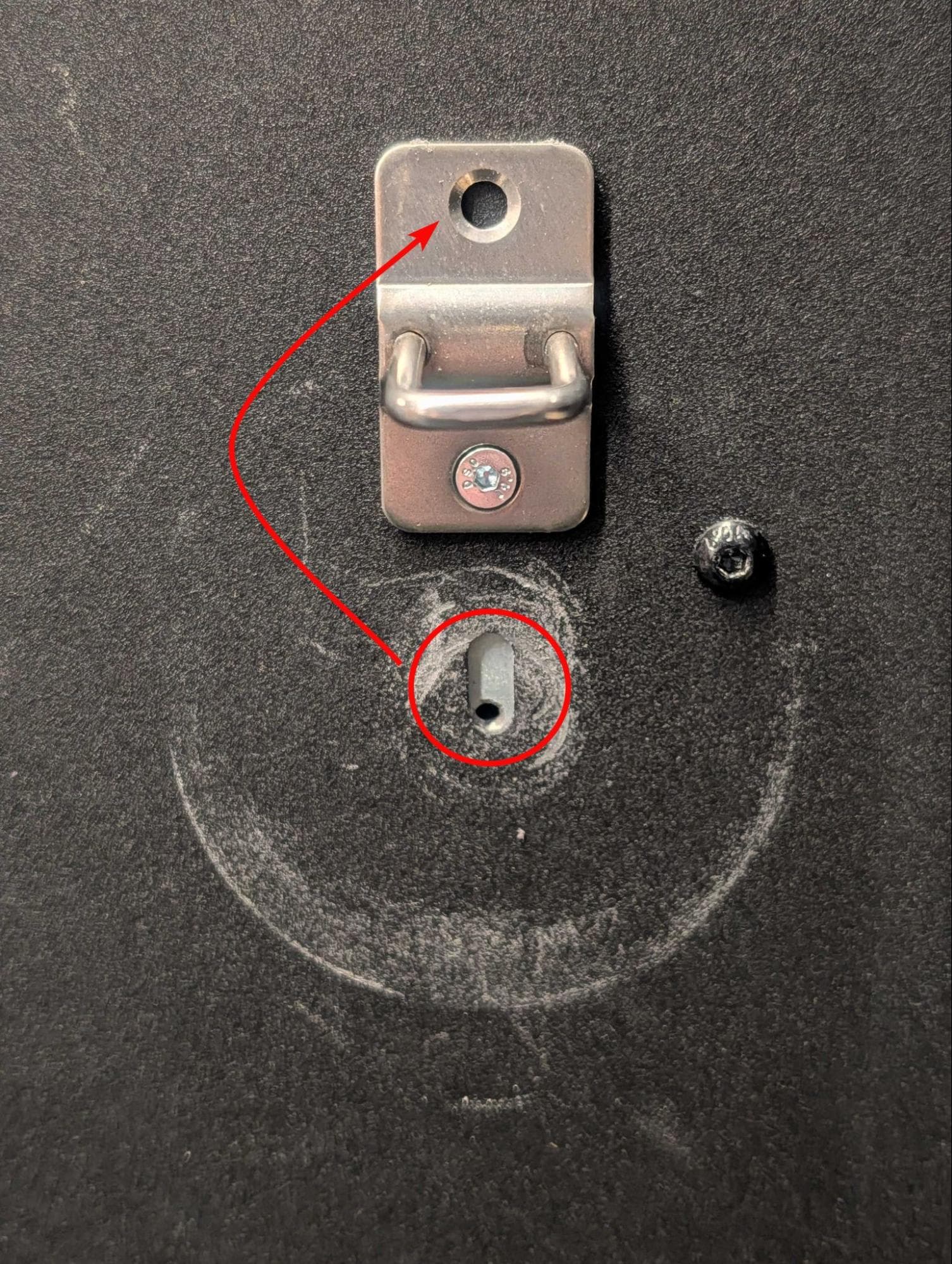

将新锁销的一个螺孔与门上露出的螺孔对齐。将一颗 8mm 平头螺丝拧入螺孔。

第 4 步：拆卸原锁销

使用 2mm 六角扳手，从原锁销上拧下上部安装螺丝。将击锤放在一旁以备处置。

第 5 步：完成安装锁销替换件

向上扭转新的击锤，使击锤上的开口螺孔与门上的相应螺孔对齐。将剩余的 8mm 平头螺丝拧入螺孔。

第 3 步：开始固定料斗侧面板

在料斗侧面板的 10 个螺孔中各拧入一颗 M4 沉头螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。为方便安装，按以下顺序拧紧螺丝：

1. 料斗下方的四颗 6.0mm 螺丝（红色圆圈）
2. 过滤柜门下方的三颗 16.0mm 螺丝（绿色圆圈）
3. 过滤柜门上方的三颗 12.0mm 螺丝（蓝色圆圈）

第 4 步：继续固定料斗侧面板

将两颗黑色 8.0mm M4 圆头螺丝拧入图中红色圆圈中的螺孔。将 8.0mm M4 铬色圆头螺丝拧入蓝色圆圈中的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
