更换 Fuse 1 代加热器控制板

更换 Fuse 1 代加热器控制板

在 Fuse 1 代打印机中,加热器控制板(也称为 Post Rock 板)控制打印机中的各种加热器。加热器控制板故障会导致打印机无法正常工作。

请根据本指南更换 Fuse 1 代打印机的加热器控制板。

Fuse 1 代加热器控制板

所需物品:

Formlabs:

第三方:

  • 2.5mm 六角扳手(平头)
  • 3mm 六角扳手(平头)
  • 安装有 PreForm 的计算机
  • USB A 转 B 型电缆
  • 防静电腕带

预计时间:15-30 分钟

危险:

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

准备工作区

概览: 准备 打印机 以及无尘的工作区,用于更换 加热器控制板。

注意:

Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前,请先使用一条接地带或与一块接地的金属相接触,以确保自己的肢体良好接地。

第 1 步:准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步:断开打印机电源

请断开电源线后再继续进行维护。在打印机通电时,请勿对打印机执行维护程序。断开打印机电源后,等待五分钟,然后再继续执行维护程序。

危险:

在打印机通电时进行维护会增加触电危险。在打印机通电时,切勿拆除打印机后面板。后面板尚未安装时,切勿重新接通打印机电源。

第 3 步:拆卸 Wi-Fi 天线

拧下并拆卸 Wi-Fi 天线(如已连接)。

第 4 步:断开氮源连接(仅限 Fuse 1+ 30W)

如果已连接,请从快速断开接头上断开氮气软管。

移除 下部后面板

概览: 拆卸下部 后部 面板,以便操作打印机内部。

第 1 步:拧下下部后面板螺丝

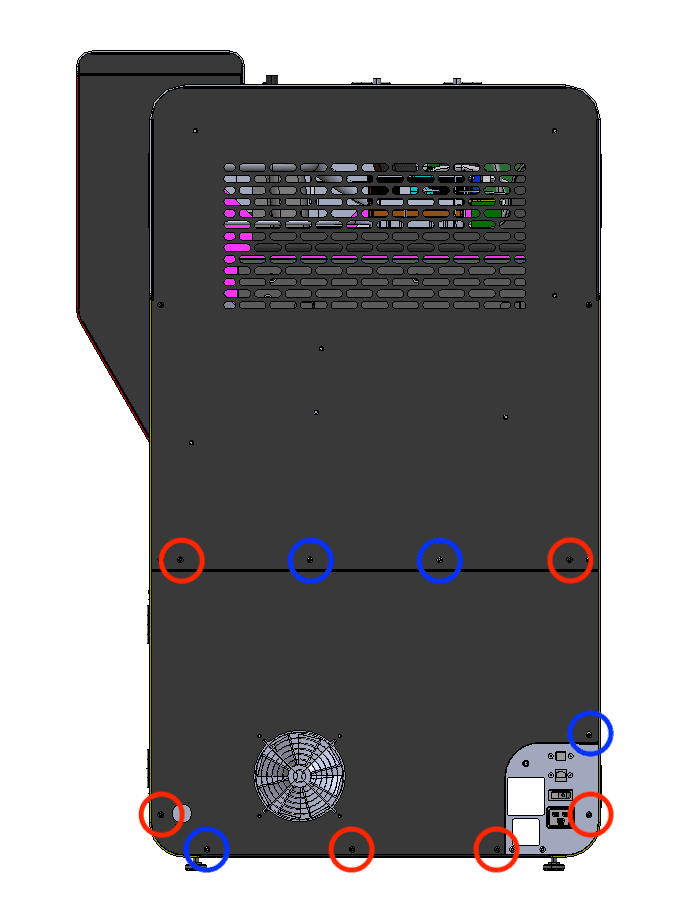

六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。

使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁,注意将 Black Resin 以及 铬 螺丝,以便稍后重新安装。

第 2 步:从打印机上拆卸下部后面板

将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

第 1 步:拧下下部后面板螺丝

第 3 步:拆卸 I/O 隔板面板

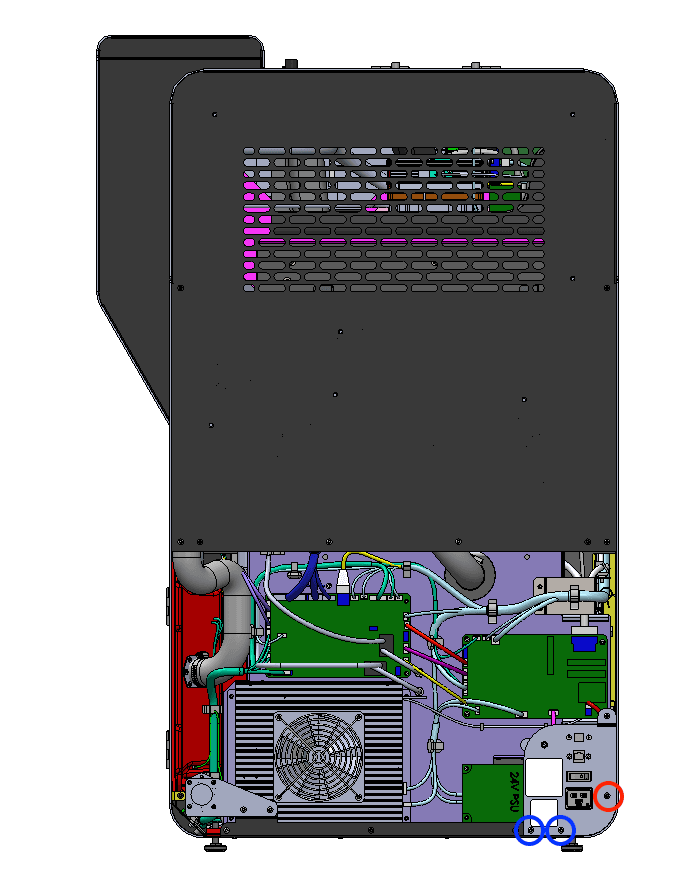

使用 2.5mm 六角扳手 一支黑色 以及 两根铬 将 I/O 隔板固定在打印机上的 8mm M4 圆头螺丝。

为避免损坏 Wi-Fi 同轴电缆,请勿将 I/O 隔板拉离打印机。

拆卸下部后部箱体面板

拆卸原加热器控制板

概览:断开并拆卸原有加热器控制板。

第 1 步:找到加热器控制板。

戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。

找到加热器控制板,其位于电源正上方。

拆卸原有的 Post Rock 板

第 2 步:断开加热器控制板的电缆连接

断开加热器控制板上的所有电缆。对于带有锁扣的电缆,请确保先松开锁扣,然后通过塑料外壳将连接器从电路板上拉开。

第 3 步:拆卸加热器控制板

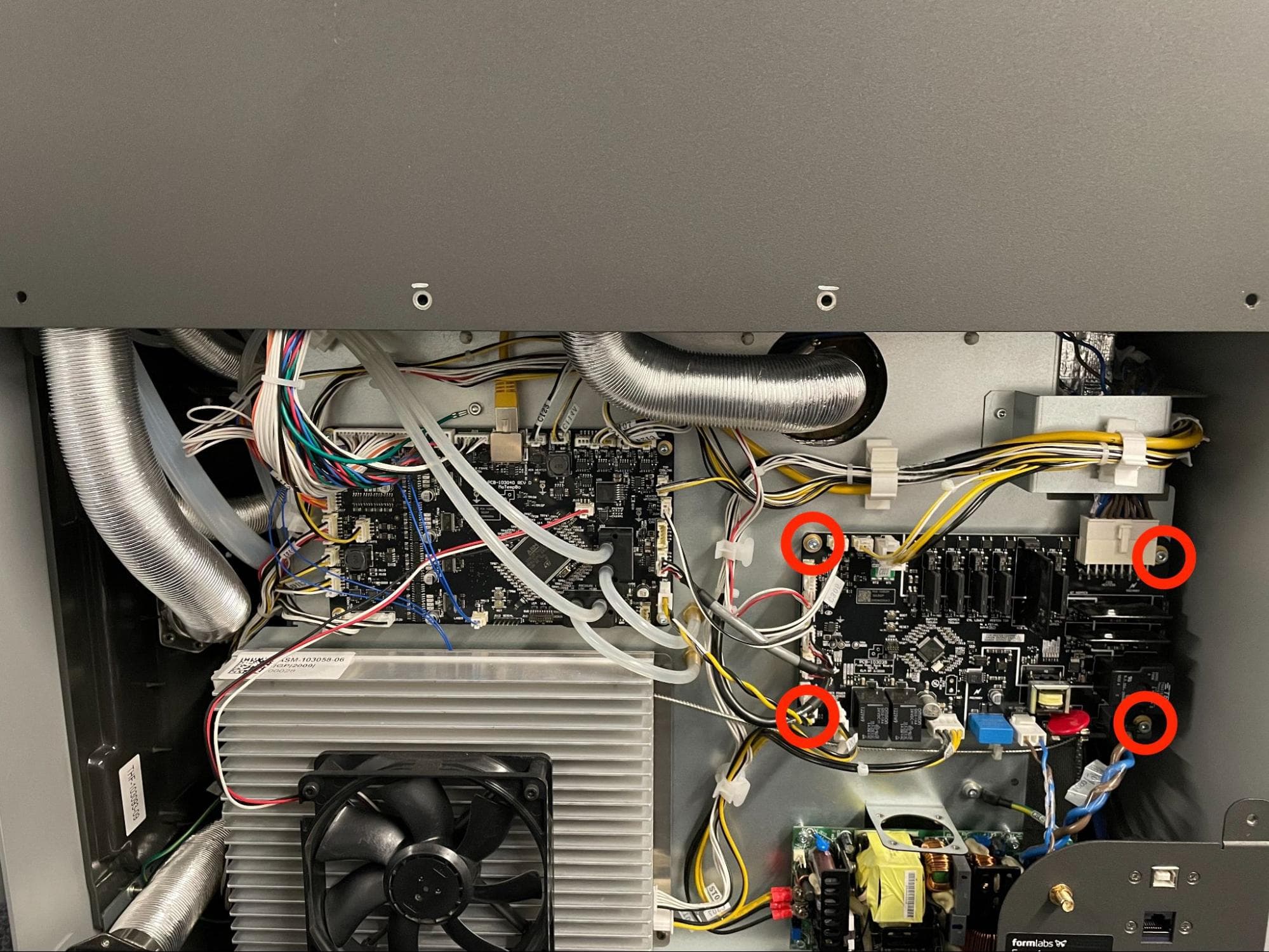

使用 3mm 六角扳手,拧松并取下 M4 内六角螺丝 将板固定在打印机上的螺丝将螺丝放在一旁。将原有加热器控制板从后面板上移开,小心不要钩住或拉扯任何松动的连接器。将电路板放在一旁,以便与电子废弃物一同处置。

拆卸原有的 Post Rock 板

安装加热器控制板替换件

概览:安装、固定并连接加热器控制板替换件。

第 1 步:准备新的加热器控制板

如果尚未佩戴防静电腕带,请佩戴防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。从包装中取出替换板,并找到随板附带的玻璃保险丝。

安装新的 Post Rock 板
安装新的 Post Rock 板

请参考打印机背面的序列名称标签,确认打印机的电压配置,从而确定要安装到替换板上的玻璃保险丝:

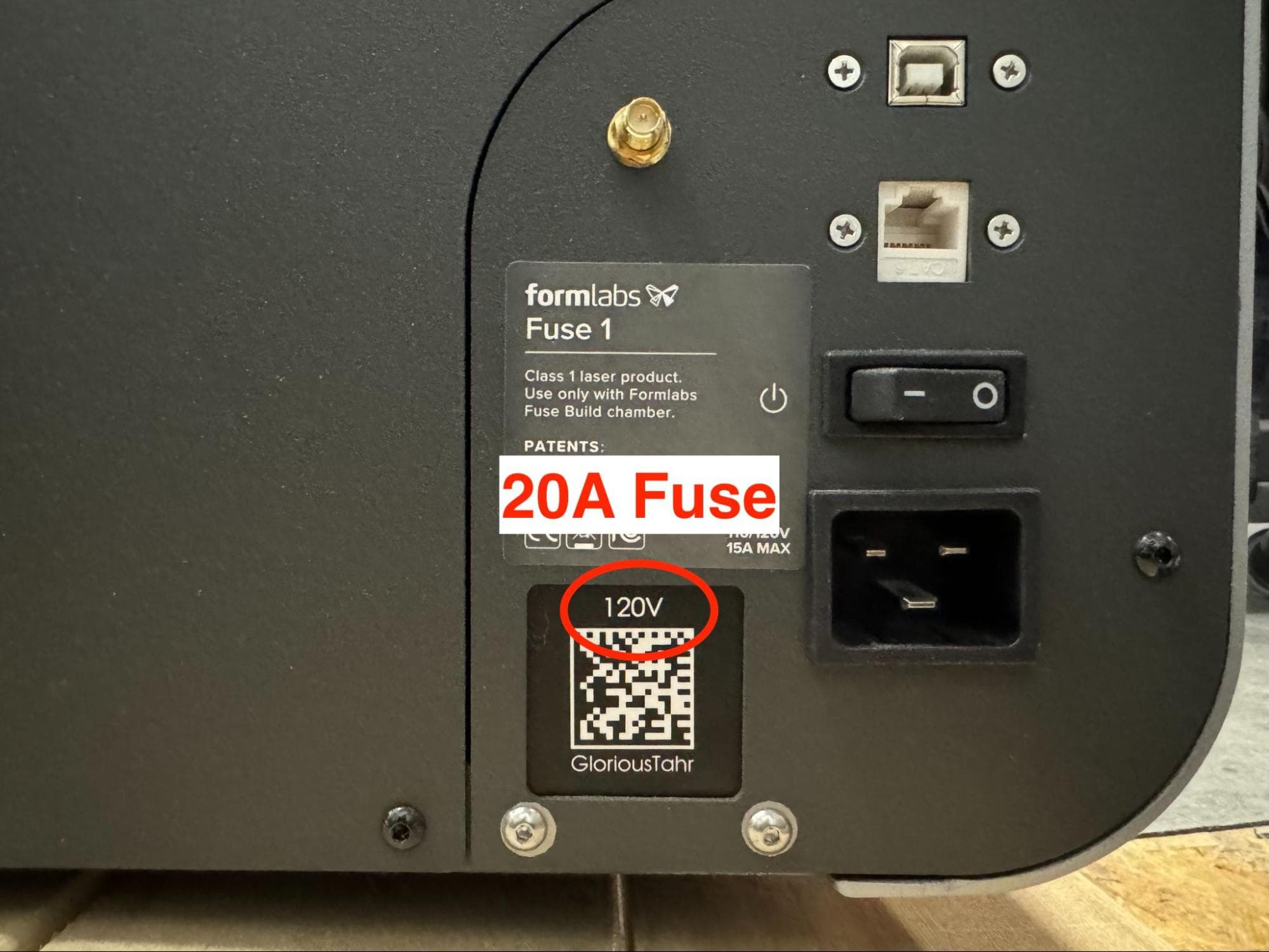

  • 使用 Formlabs 100-120 VAC 必须使用 20A 玻璃保险丝。

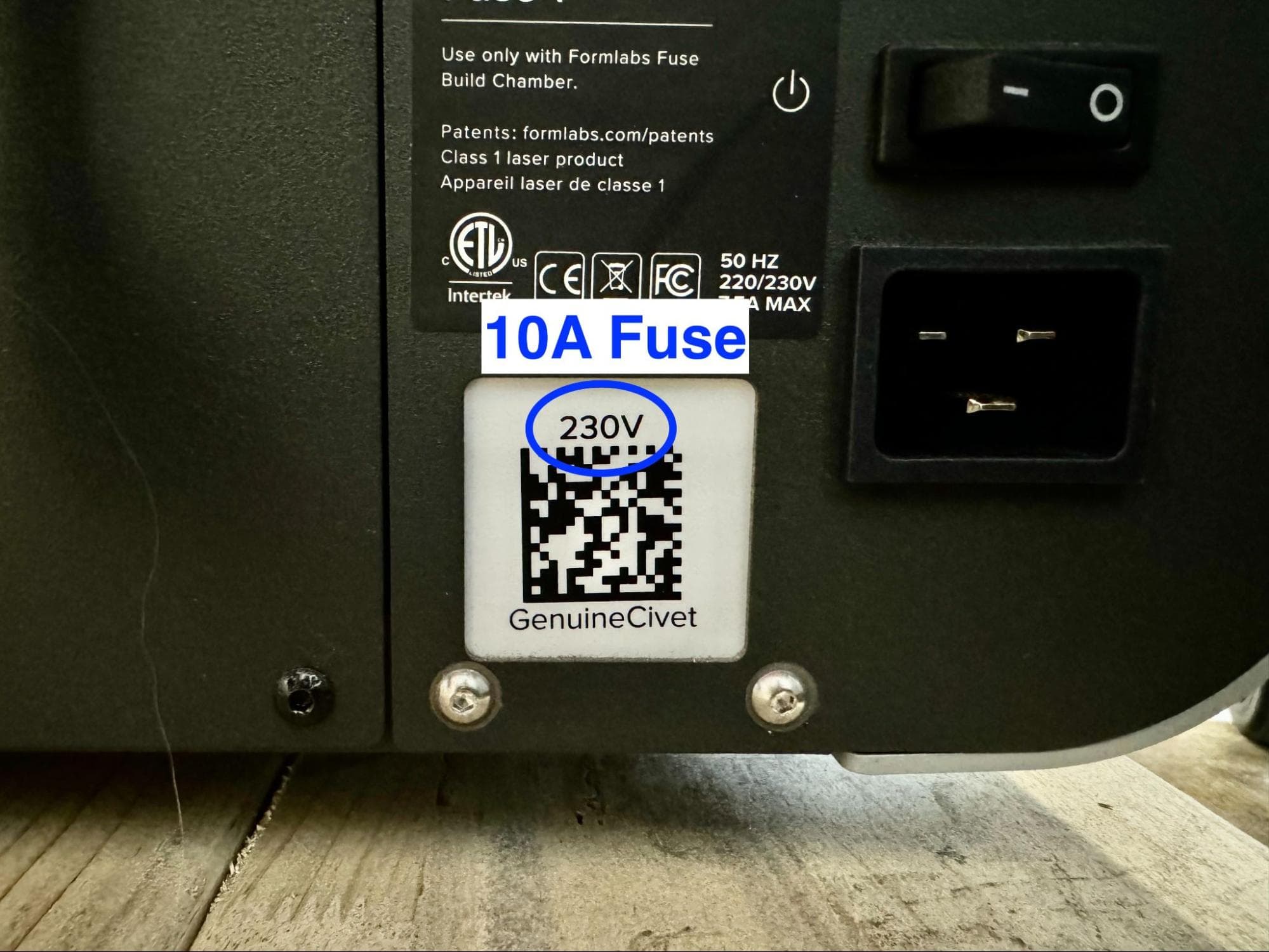

  • 使用 Formlabs 220-240VAC 必须使用 10A 玻璃保险丝。

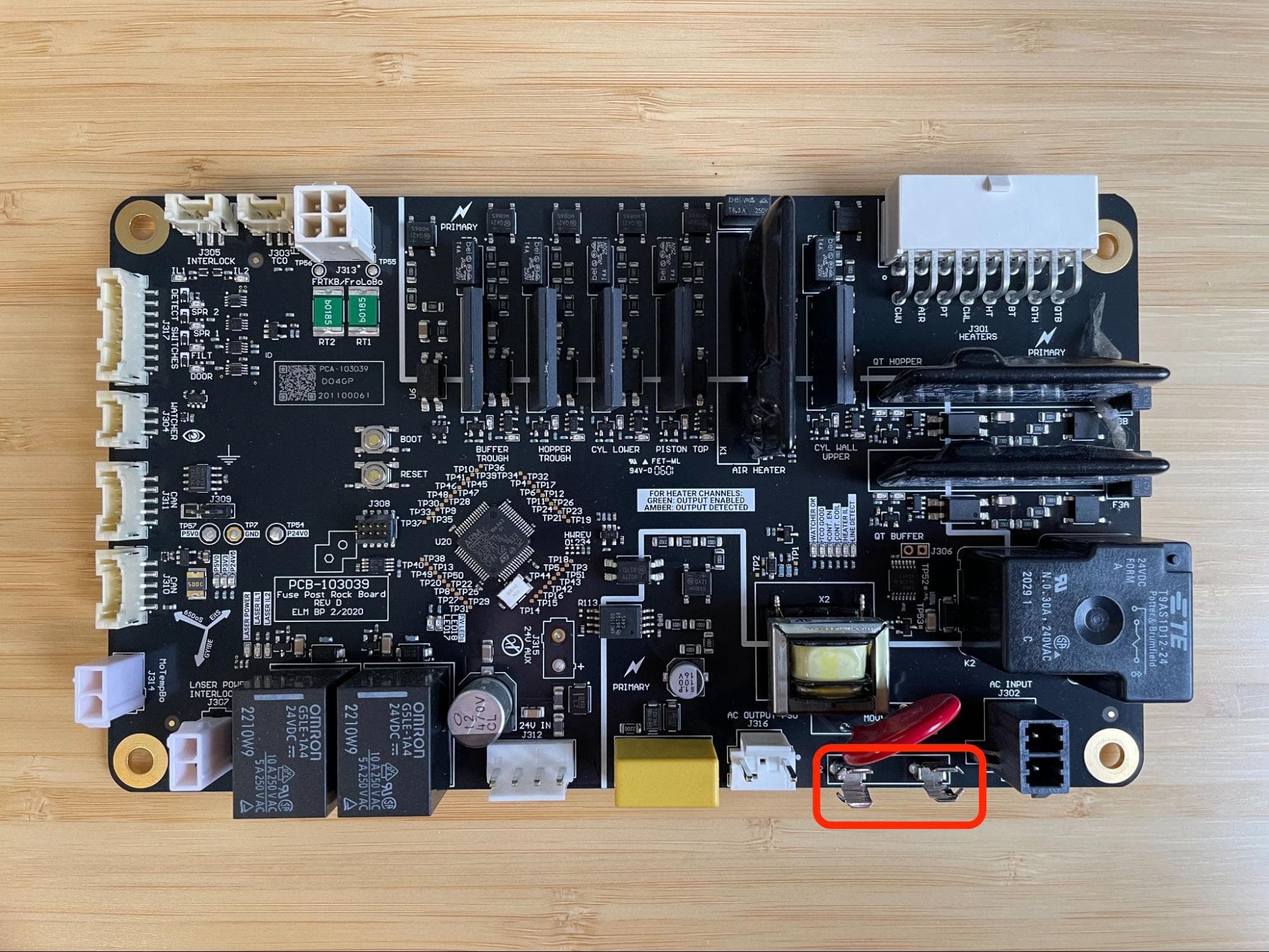

将正确的玻璃保险丝插入 保险丝座 加热器控制板的螺丝孔

安装新的 Post Rock 板

第 2 步:安装加热器控制板

加热器控制板的方向应为大型 AC 线束连接器位于右上角。将板上的四个螺孔与打印机背面的支架对齐。确保没有松动的电缆卡在板后。

第 3 步:固定加热器控制板

安装新的 Post Rock 板
安装新的 Post Rock 板

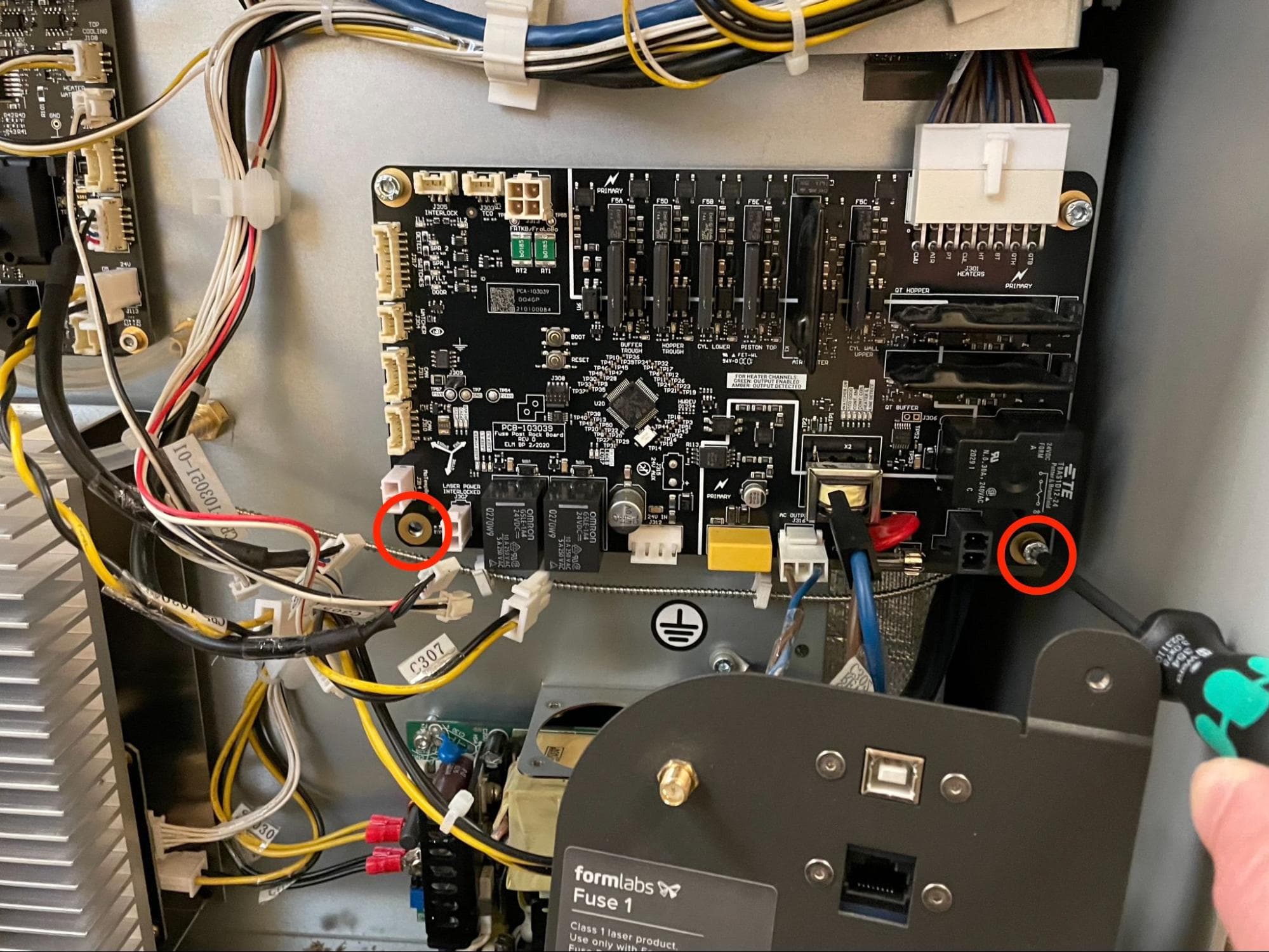

连接交流电源线束,以帮助将加热器控制板固定到位。在每个螺孔中各拧入一颗 10mm M4 内六角螺丝。使用 3mm 六角扳手拧紧螺丝,直至完全紧固。

第 4 步:将电缆重新连接到加热器控制板上

将所有剩余的电缆连接到新的加热器控制板上。请参见此处的图片,将每个连接器与其插座进行映射。

安装新的 Post Rock 板

注:

连接器 C315 仅用于 Fuse 1+ 30W 打印机。在 Fuse 1 打印机上,板上的此插座未使用,保持空闲。

重新安装下部后面板

概览: 后 安装加热器控制板替换件后,重新安装并固定 下部后面板

第 1 步:安装并固定 I/O 隔板面板

抬起 I/O 隔板面板,将三个螺孔与打印机框架上的相应螺孔对齐。将一颗黑色 6mm M4 圆头螺丝拧入面板右侧的螺孔。将两颗铬色 6mm M4 圆头螺丝拧入面板底部的螺孔。使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

更换箱体下部后面板

第 2 步:安装并固定下部后面板

六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。

将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手,拧入将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。

第 1 步:拧下下部后面板螺丝

注意:

打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

第 3 步:重新安装 Wi-Fi 天线(可选)

用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。

第 4 步:重新连接氮气供应(仅限 Fuse 1+ 30W)

如果之前已连接氮气软管,请将其重新连接到快速断开接头上。

完成修复

概览: 安装好 加热器控制板后,接通打印机电源并进行最终检查。

第 1 步:接通打印机电源

连接打印机电源线并打开电源。打印机将初始化。

第 2 步:更新打印机固件

打开 PreForm 并通过 USB(首选)或本地网络连接打印机。从 Formlabs 下载最新固件版本。在 PreForm 中手动更新打印机固件,方法是单击右上角的 Printer(打印机) 框,从列表中选择打印机,单击 Update Firmware(更新固件),然后按照出现的对话框中的说明进行操作。

打印机准备就绪后,按照触摸屏上的更新提示进行操作。

刷新打印机固件
刷新打印机固件

第 3 步:测试修复效果

开始打印。监控打印机,确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
