更换 Fuse 1 代打印机料斗 LED 板

更换 Fuse 1 代打印机料斗 LED 板

在 Fuse 1 代打印机上,粉末料斗由料斗顶部的一组 LED 灯照亮。LED 板故障或失灵可能会使判断料斗中的粉末量变得更加困难。

请根据本指南更换 Fuse 1 代打印机的料斗 LED 板。

Fuse 1 显示屏

所需物品:

Formlabs:

  • 料斗 LED 板替换件

第三方:

  • 2.0mm 六角扳手(平头)
  • 2.5mm 六角扳手(平头)
  • 5.5mm 套筒螺丝刀
  • 平头螺丝刀

预计所需时间:45-60 分钟,外加清空粉末料斗所需的时间(如有需要)

危险:

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

警告:

如果打印机在过去六小时内进行了打印,请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前,请让打印箱体冷却至室温。

准备工作区

概览: 准备 打印机 以及无尘的工作区,用于更换 料斗 LED 灯板。

注意:

Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前,请先使用一条接地带或与一块接地的金属相接触,以确保自己的肢体良好接地。

第 1 步:准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

第 2 步:清空料斗

插入一个空成型室。在打印机触摸屏上点击 Settings(设置)> Calibration(校准)> Empty Hopper(清空料斗)。按照 Empty Hopper(清空料斗)界面中的提示,将粉末从料斗输送到成型室。该过程可能需要一个小时。

第 3 步:清理料斗

用真空装置吸除料斗中的残留粉末。在料斗底部铺一张纸巾,以接住掉落的部件。

第 4 步:断开打印机电源

请断开电源线后再继续进行维护。在打印机通电时,请勿对打印机执行维护程序。断开打印机电源后,等待五分钟,然后再继续执行维护程序。

危险:

在打印机通电时进行维护会增加触电危险。在打印机通电时,切勿拆除打印机后面板。后面板尚未安装时,切勿重新接通打印机电源。

拆卸顶部面板

概览: 取下 顶部面板,以便操作打印机内部。

第 1 步:拧下顶部面板螺丝

使用 2.5mm 六角扳手,拧下 将顶部面板固定到打印机的 M4 沉头螺丝:

拆卸顶部箱体面板
拆卸顶部箱体面板
拆卸顶部箱体面板
  • 六颗 6mm 缓冲器侧前端的螺丝
  • 12 6mm 打印机顶部的螺丝
  • 8 颗 6mm 料斗侧的螺丝

将螺丝放在一旁。

第 2 步:拆卸顶板

抓住红外传感器盖板和最后面的边缘,将顶部面板从打印机上抬起。将顶部面板放在一旁。

拆卸料斗侧面板和料斗外壳

概览:拆卸打印机料斗侧的面板,以便操作 LED 板。

第 1 步:开始拧下料斗侧面板螺丝

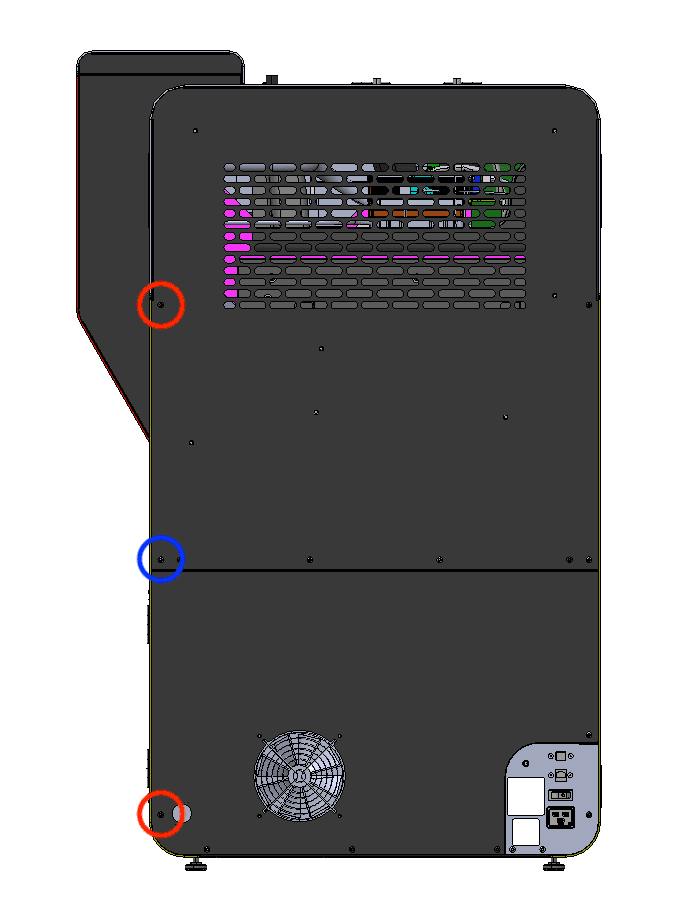

使用 2.5mm 六角扳手,从打印机的左后方拧松并取下两颗黑色(红色圆圈处)和一颗铬色(蓝色圆圈处)8.0mm M4 圆头螺丝。请注意这些螺丝的位置,因为铬螺丝的放置对于打印机的电气接地至关重要。将螺丝放在一旁。

拆卸顶部面板和料斗侧面板

第 2 步:继续拧下料斗侧面板螺丝

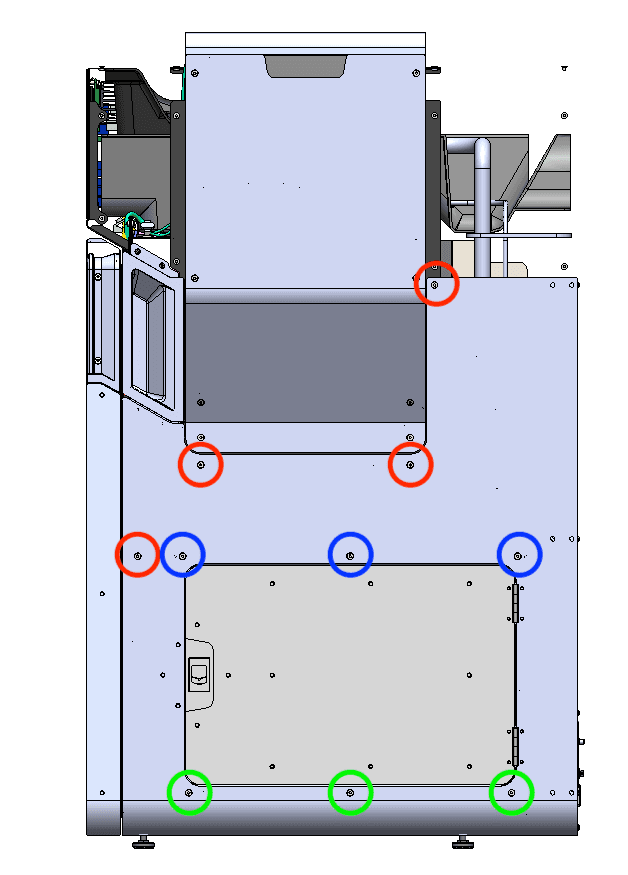

移动到打印机的料斗侧。使用 2.5mm 六角扳手,拧松并取下将料斗侧面板固定在打印机上的 10 颗 M4 埋头螺丝。最后拆卸最上方的 6.0mm 埋头螺丝,以便于拆卸面板。将螺丝放在一旁。

  • 三颗 16.0mm 螺丝,绿色圆圈标记
  • 三颗 12.0mm 螺丝,蓝色圆圈标记
  • 四颗 6.0mm 螺丝,红色圆圈标记
拆卸顶部面板和料斗侧面板

第 3 步:倾斜料斗侧面板

使面板向远离打印机的方向倾斜,以便接触互锁开关电缆。此时请勿拆卸面板。

拆卸顶部面板和料斗侧面板

第 4 步:断开互锁开关并拆卸料斗侧面板

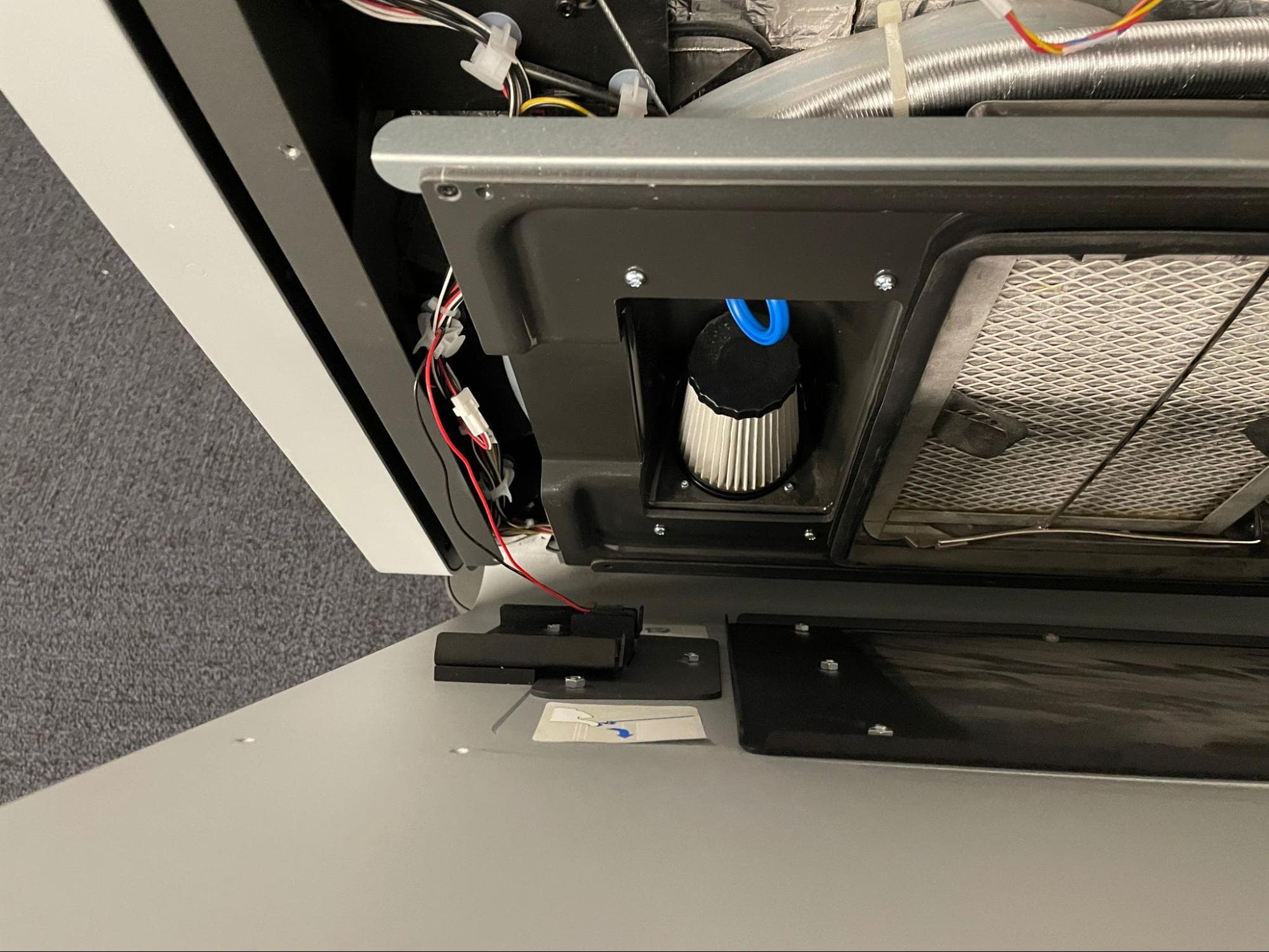

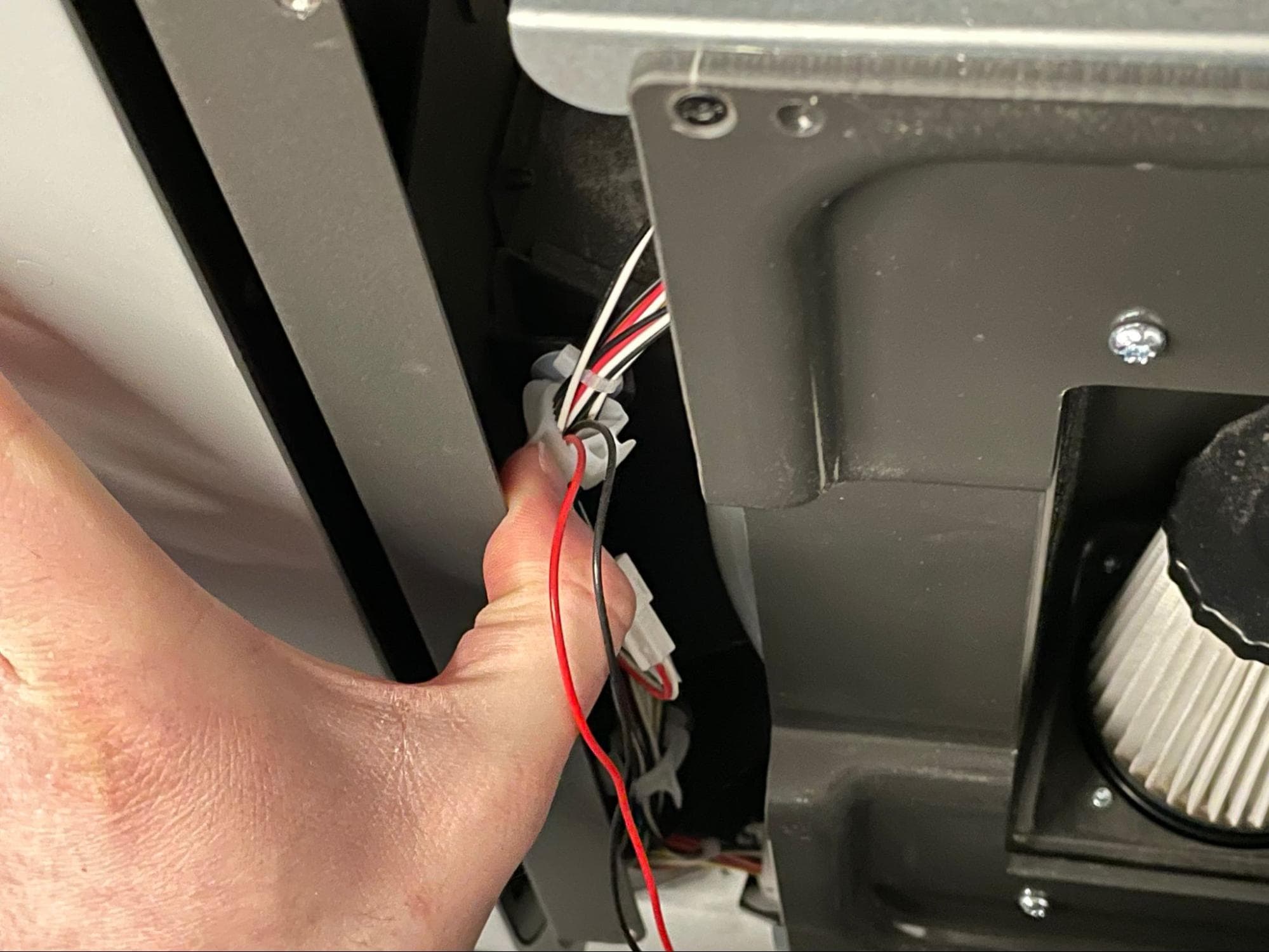

找到位于面板内侧左侧的黑色和红色互锁开关电缆。电缆由电缆夹固定。解锁电缆夹,断开标有 C033 的电缆。

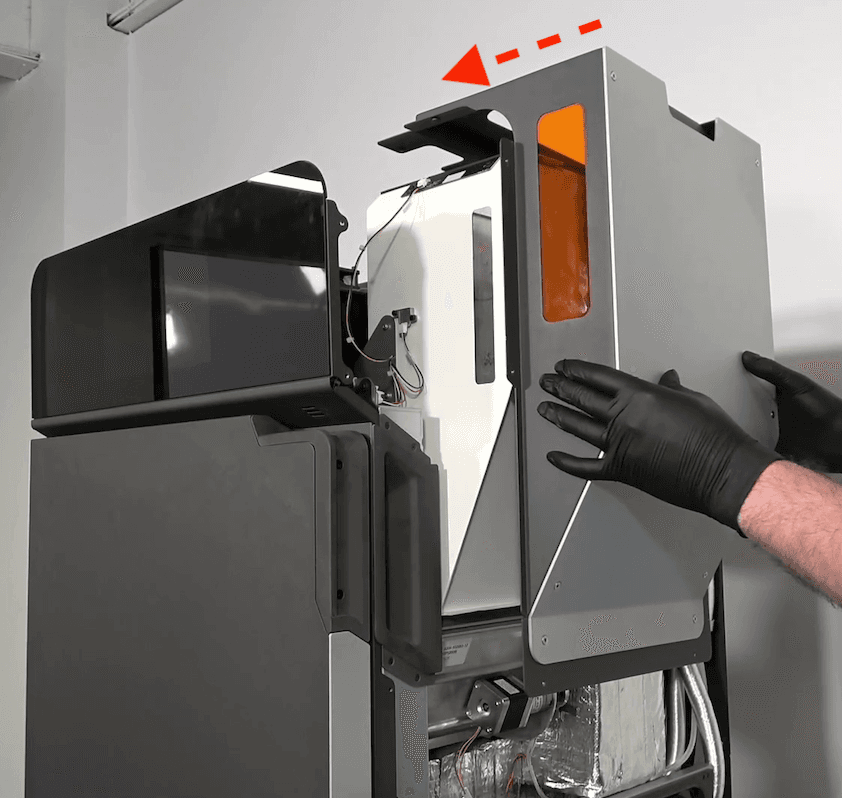

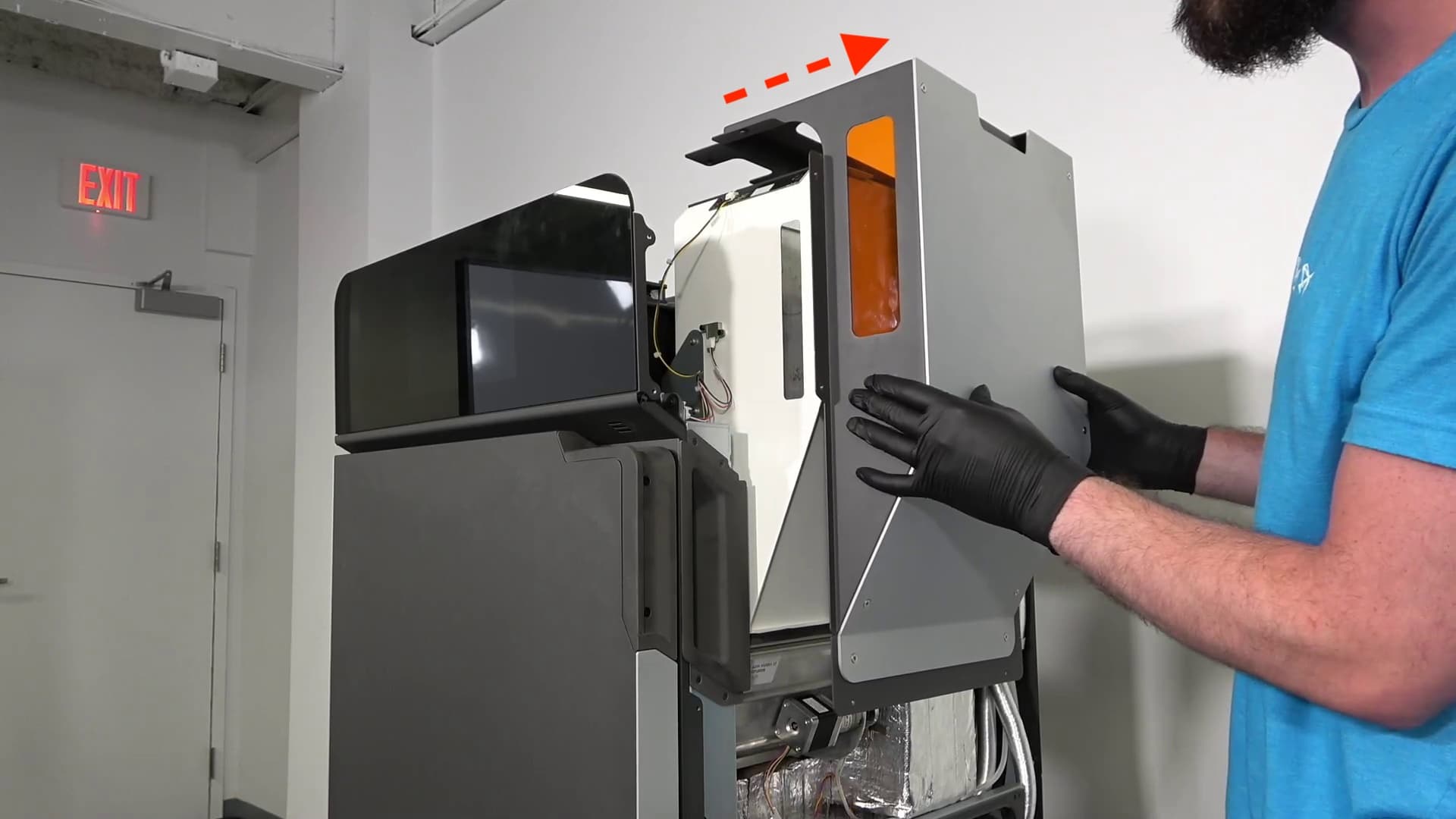

将料斗侧面板与打印机分开,注意确保没有电缆被夹住或缠结。将面板放在平整、干净的表面上。

拆卸顶部面板和料斗侧面板

第 5 步:拆卸内门把手

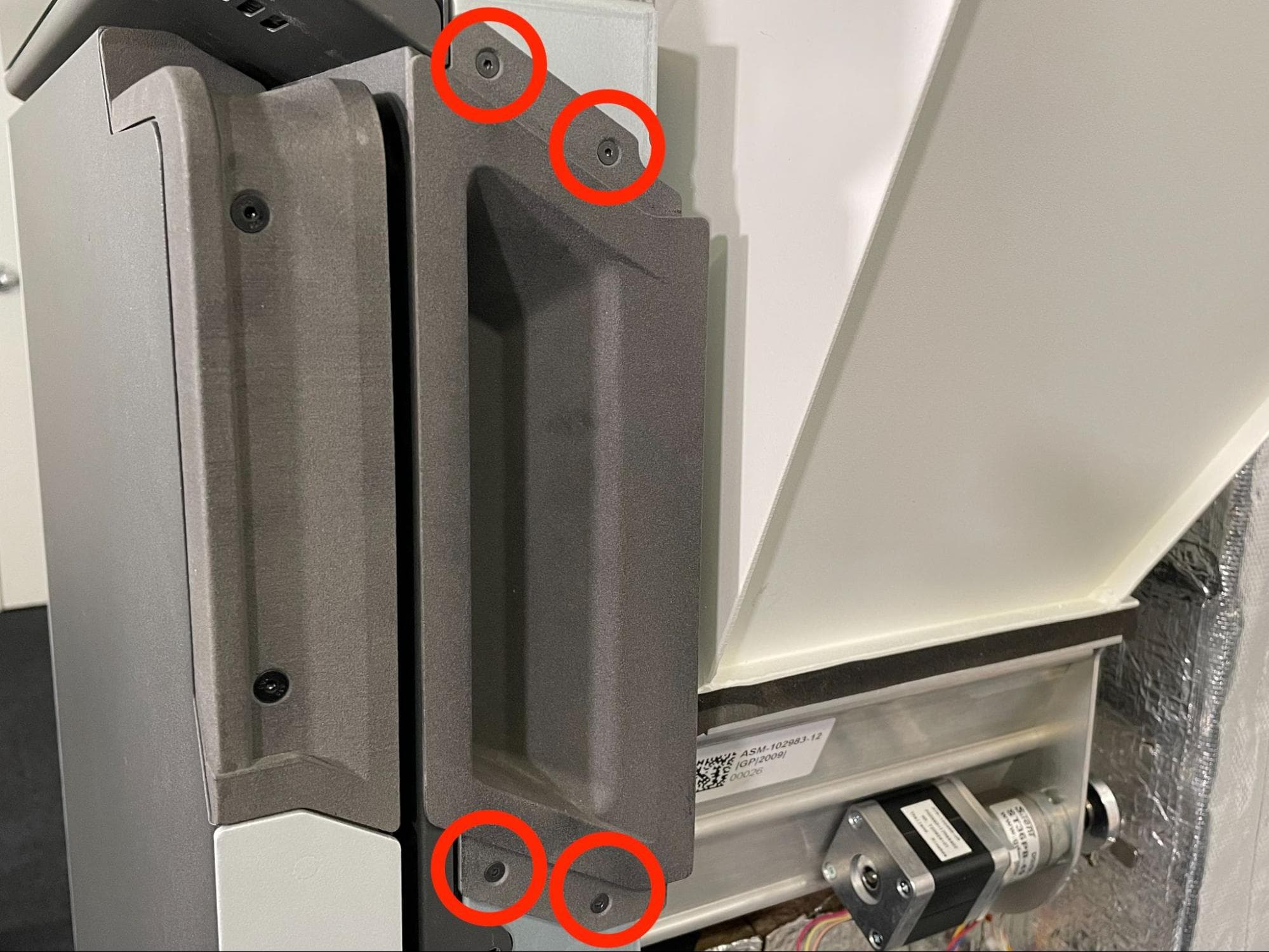

使用 2.0mm 六角扳手,拧松并取下将内门把手固定在打印机上的 4 颗 10.0mm M3 黑色沉头螺丝。取下门把手,将其与螺丝放在一旁。

拆卸顶部面板和料斗侧面板

第 6 步:拆卸料斗外壳

拆卸顶部面板和料斗侧面板
拆卸顶部面板和料斗侧面板

握住料斗外壳的两侧。小心地将外壳向上抬起,然后将其从打印机上拉开。将料斗外壳和盖子放在一旁。

拆卸原料斗 LED 灯板

概览:断开连接并拆卸原料斗 LED 板

第 1 步:断开料斗 LED 板电缆

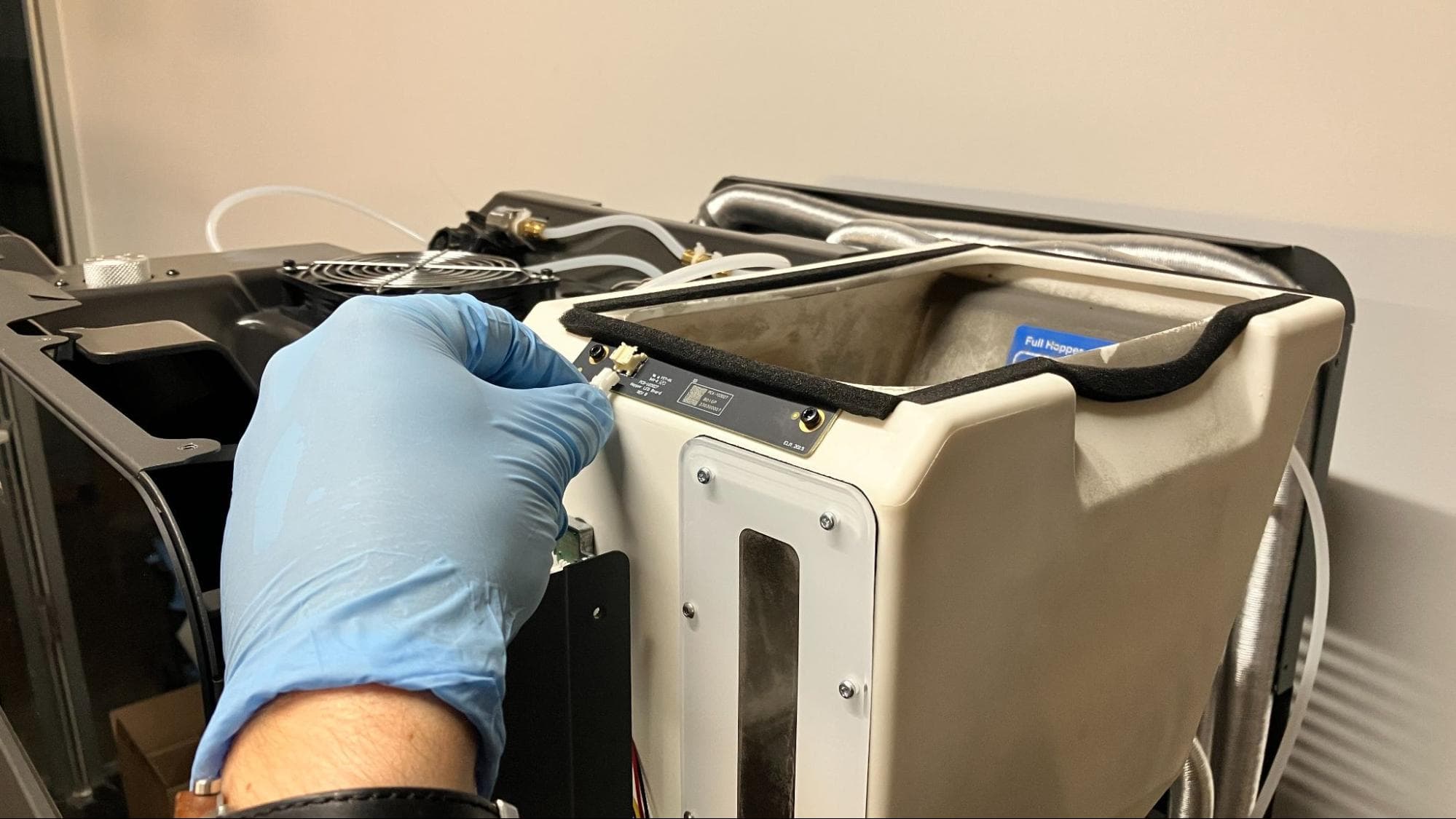

找到 LED 板,位于料斗前部的顶部边缘。 断开 标有 C048 的 JST 连接器 从主板上取下

更换料斗 LED 灯板

第 2 步:拧下 LED 板安装螺丝

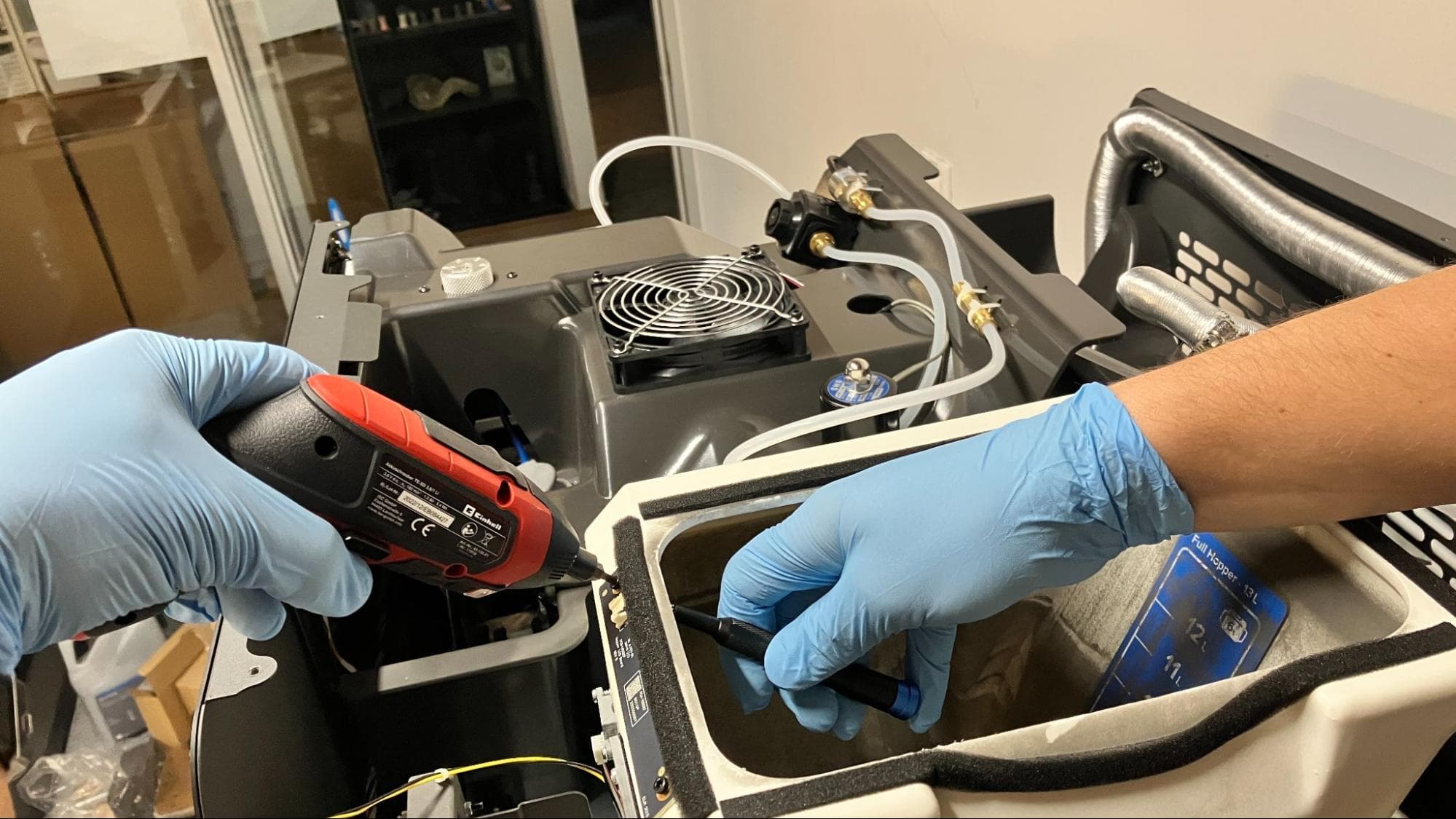

料斗 LED 灯板通过两颗螺丝固定,料斗边缘内侧各有一个相应的螺母。使用 5.5mm 套筒将其中一个螺母固定到位,然后用平口螺丝刀拧下相应的螺丝。注意不要让螺母掉入料斗。对另一颗螺丝和螺母重复上述操作,然后将螺丝和螺母放在一旁。

更换料斗 LED 灯板

第 3 步:拆卸料斗 LED 灯板漫射灯

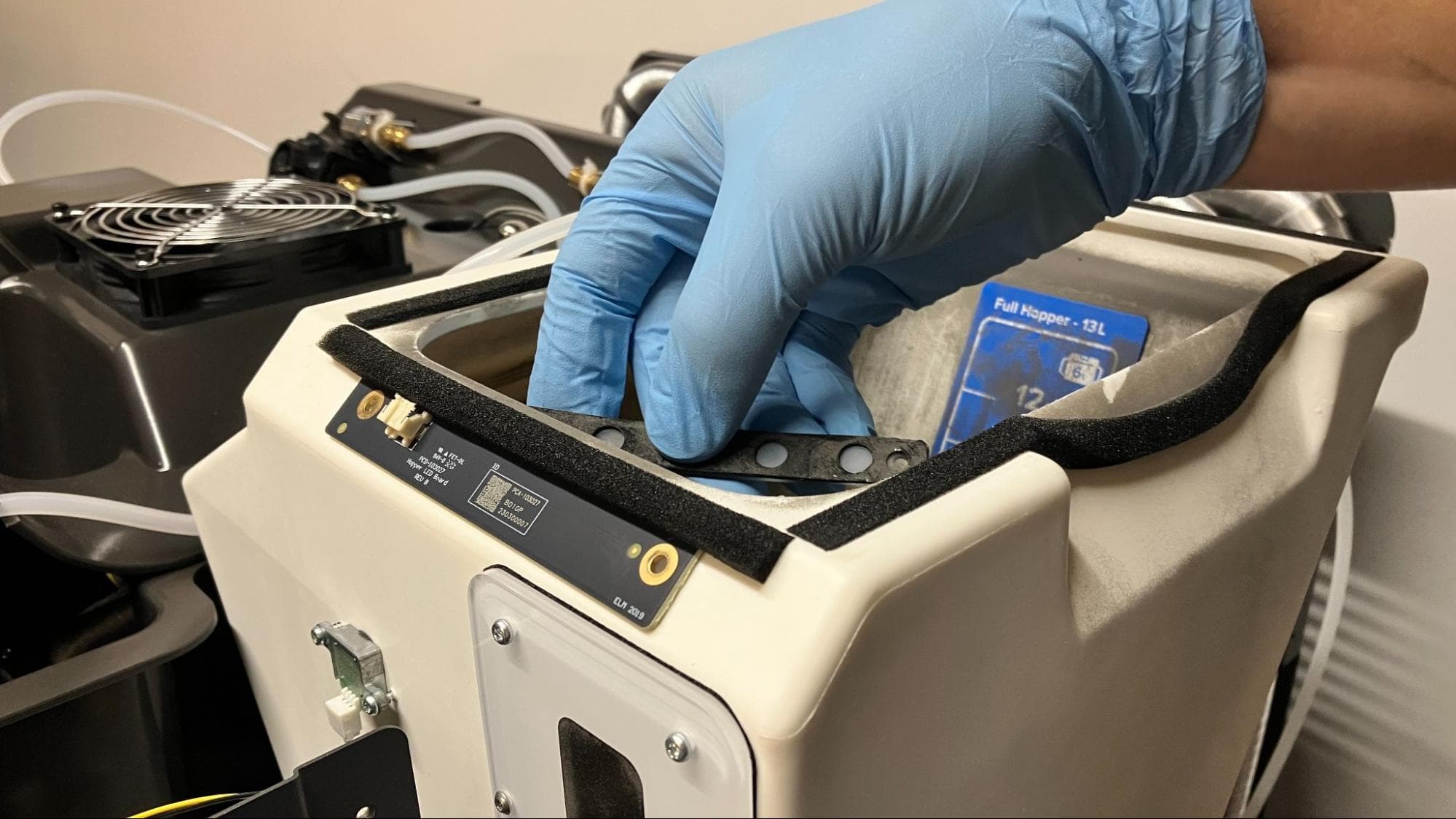

从料斗边缘下方取下料斗 LED 灯板漫射器。注意不要将部件掉入料斗。

更换料斗 LED 灯板

第 4 步:拆卸料斗 LED 灯板

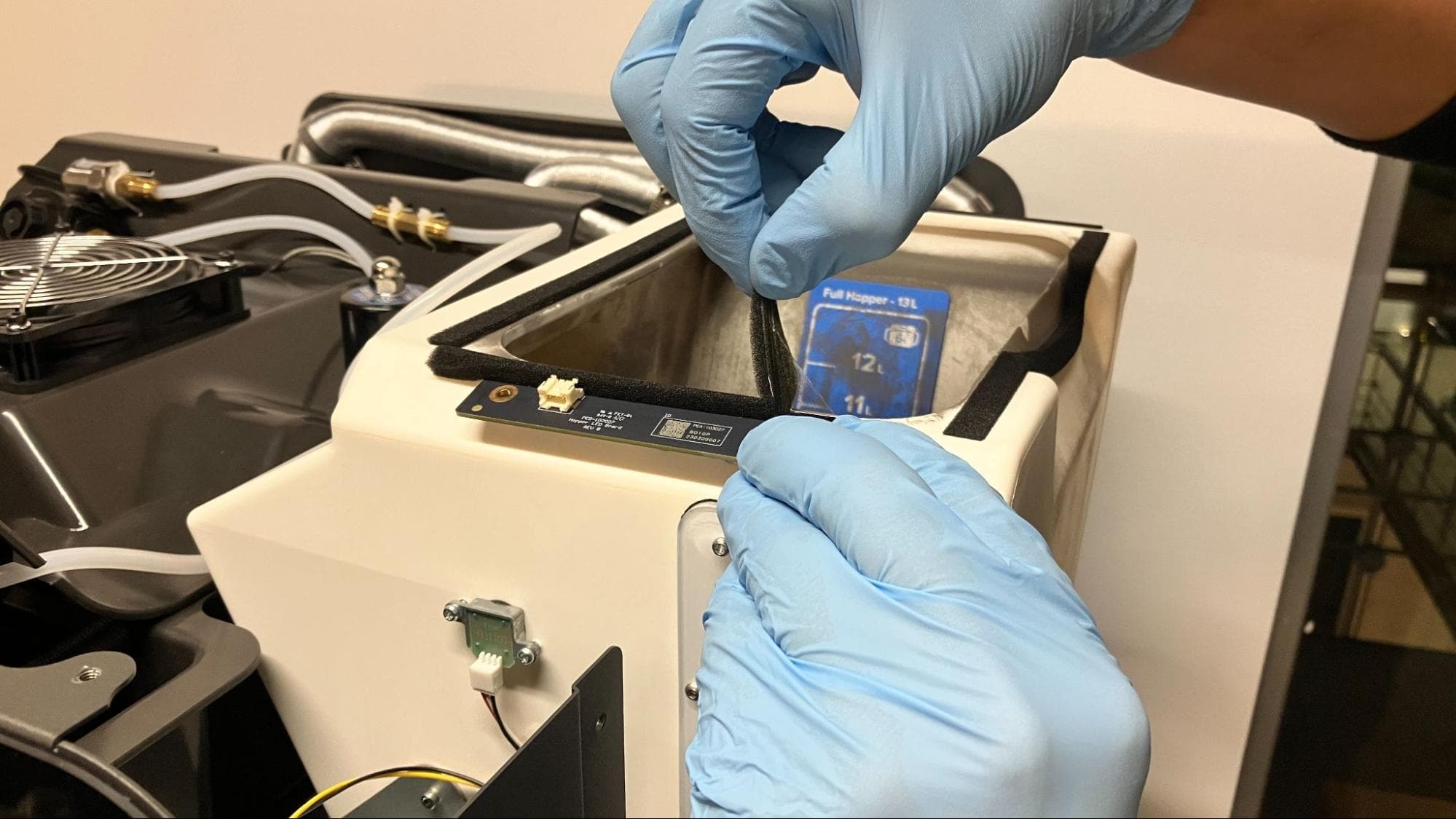

小心地撕下将 LED 板固定在料斗边缘的泡沫保护密封件。将泡沫放在一旁以备后用。取下料斗 LED 灯板,放在一旁以便与电子废弃物一同处置。

更换料斗 LED 灯板

安装料斗 LED 灯板替换件

概览:安装、固定并连接料斗 LED 板替换件。

第 1 步:安装新的料斗 LED 板

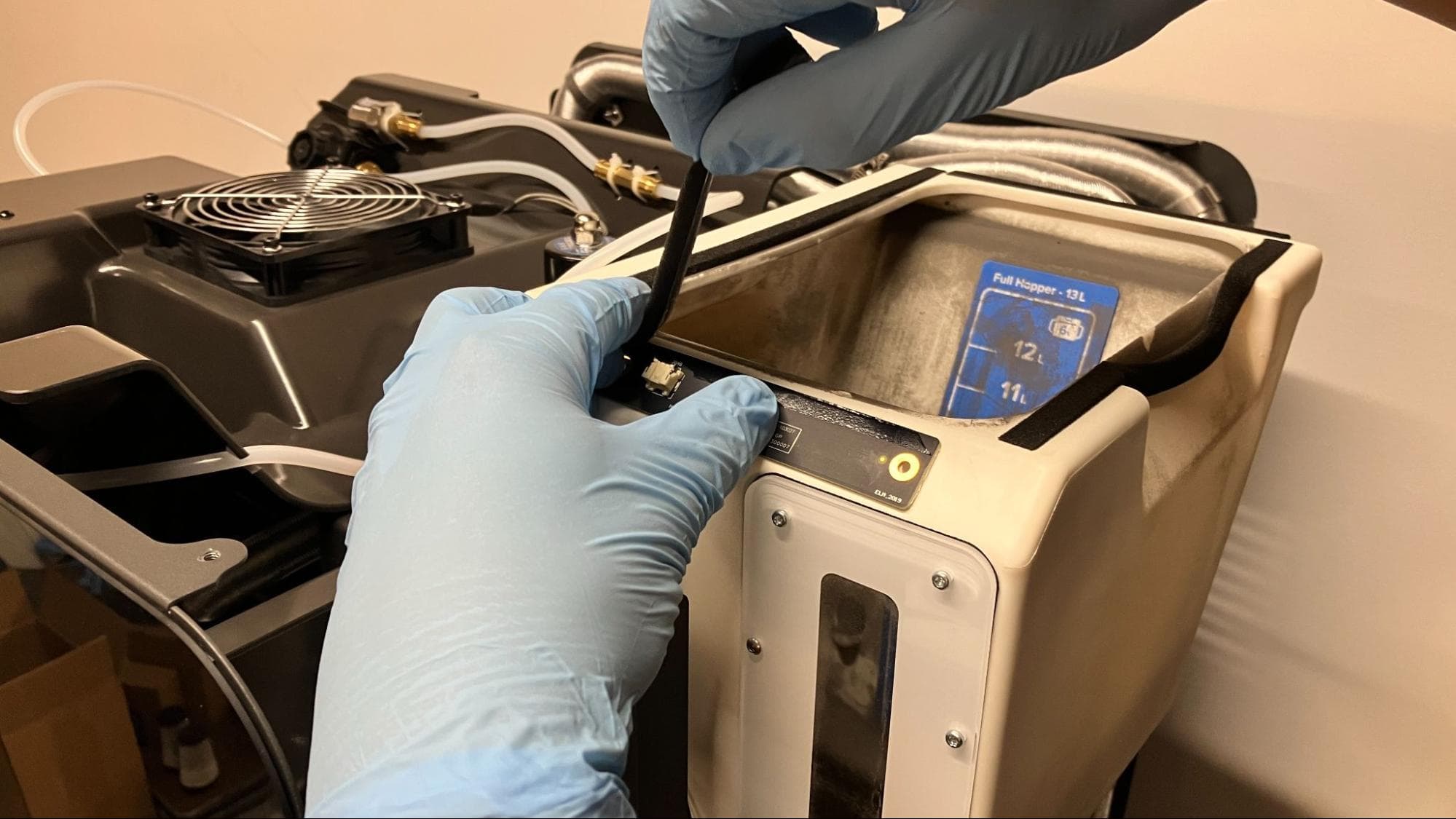

将新的料斗 LED 灯板放在安装面上,电缆连接器朝向左侧。在电路板的顶边重新贴上保护泡沫密封件。

更换料斗 LED 灯板

第 2 步:固定 LED 板和漫射灯

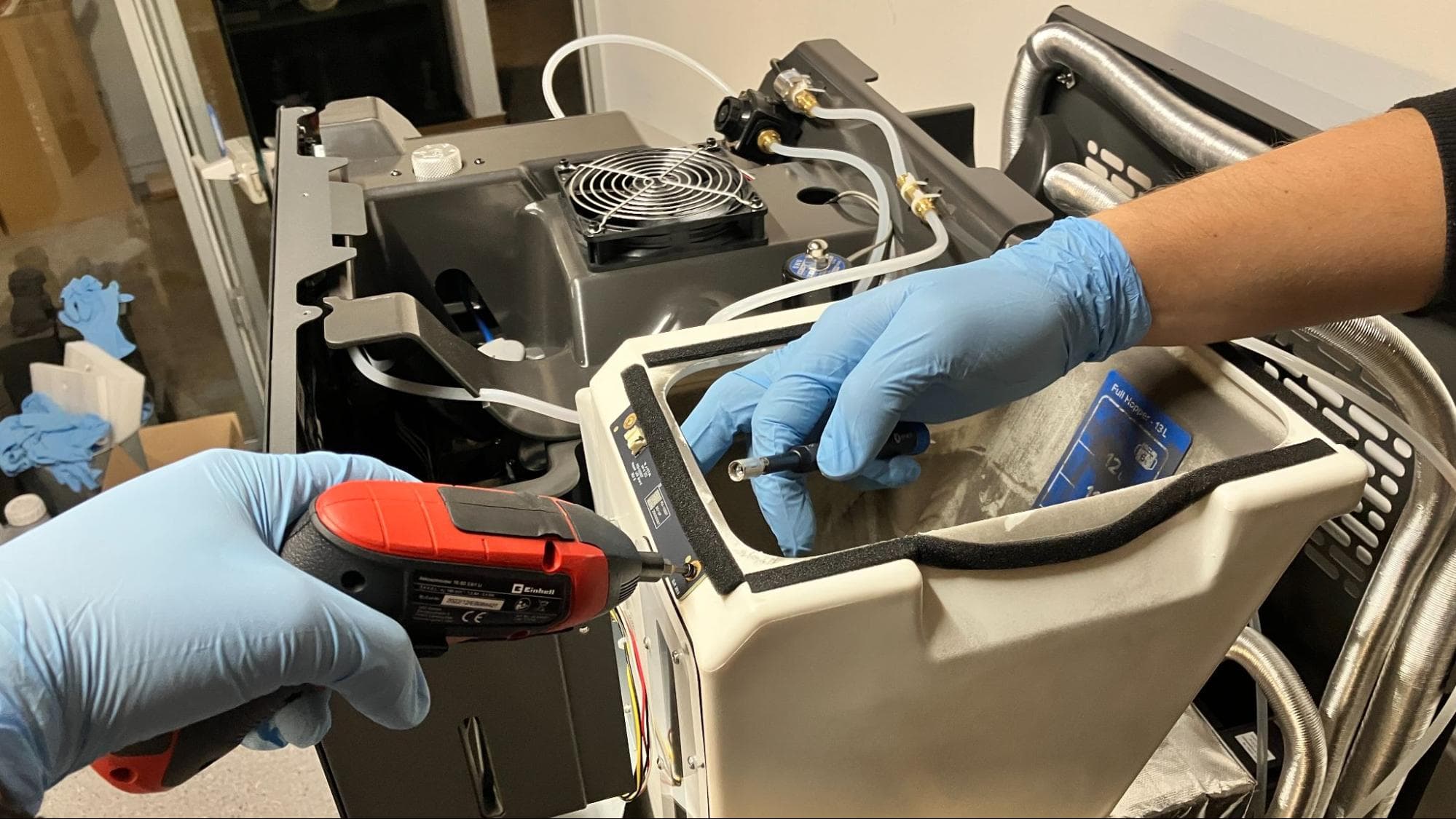

将漫射器固定在料斗边缘下方,与 LED 板相对。将 2.5mm 六角螺丝插入其中一个螺孔,并用螺母固定。对另一颗螺丝和螺母重复上述操作。

更换料斗 LED 灯板

第 3 步:重新连接料斗 LED 板电缆

将打印机 标有 C048 的电缆 连接到料斗 LED 灯板上

更换料斗 LED 灯板

重新安装料斗外壳和料斗侧面板

概览:安装好新的料斗 LED 灯板后,重新安装打印机料斗侧的面板。

第 1 步:安装并固定内门把手

将内门把手上的四个螺孔与打印机料斗侧前缘的相应螺孔对齐。在四个螺孔中各拧入一颗 10.0mm M3 黑色沉头螺丝,然后使用 2.0mm 六角扳手将其拧紧,直至完全紧固。

更换顶部面板和料斗侧面板

第 2 步:安装料斗外壳

更换顶部面板和料斗侧面板
更换顶部面板和料斗侧面板
更换顶部面板和料斗侧面板

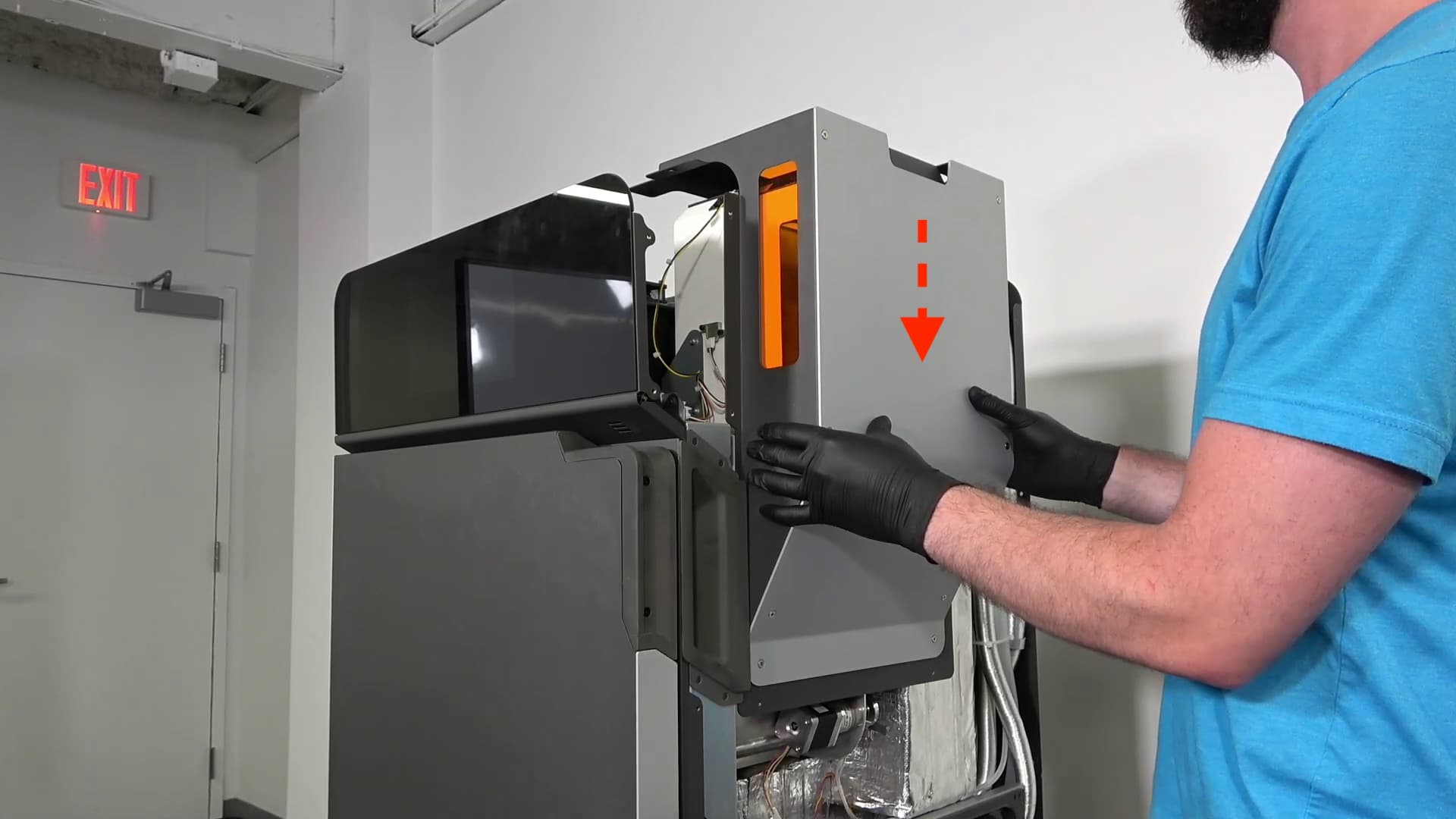

抓住料斗外壳的两侧,将其移向打印机。将外壳与料斗主体对齐,然后将其滑到料斗顶部。

第 3 步:重新连接互锁开关电缆

更换顶部面板和料斗侧面板
更换顶部面板和料斗侧面板

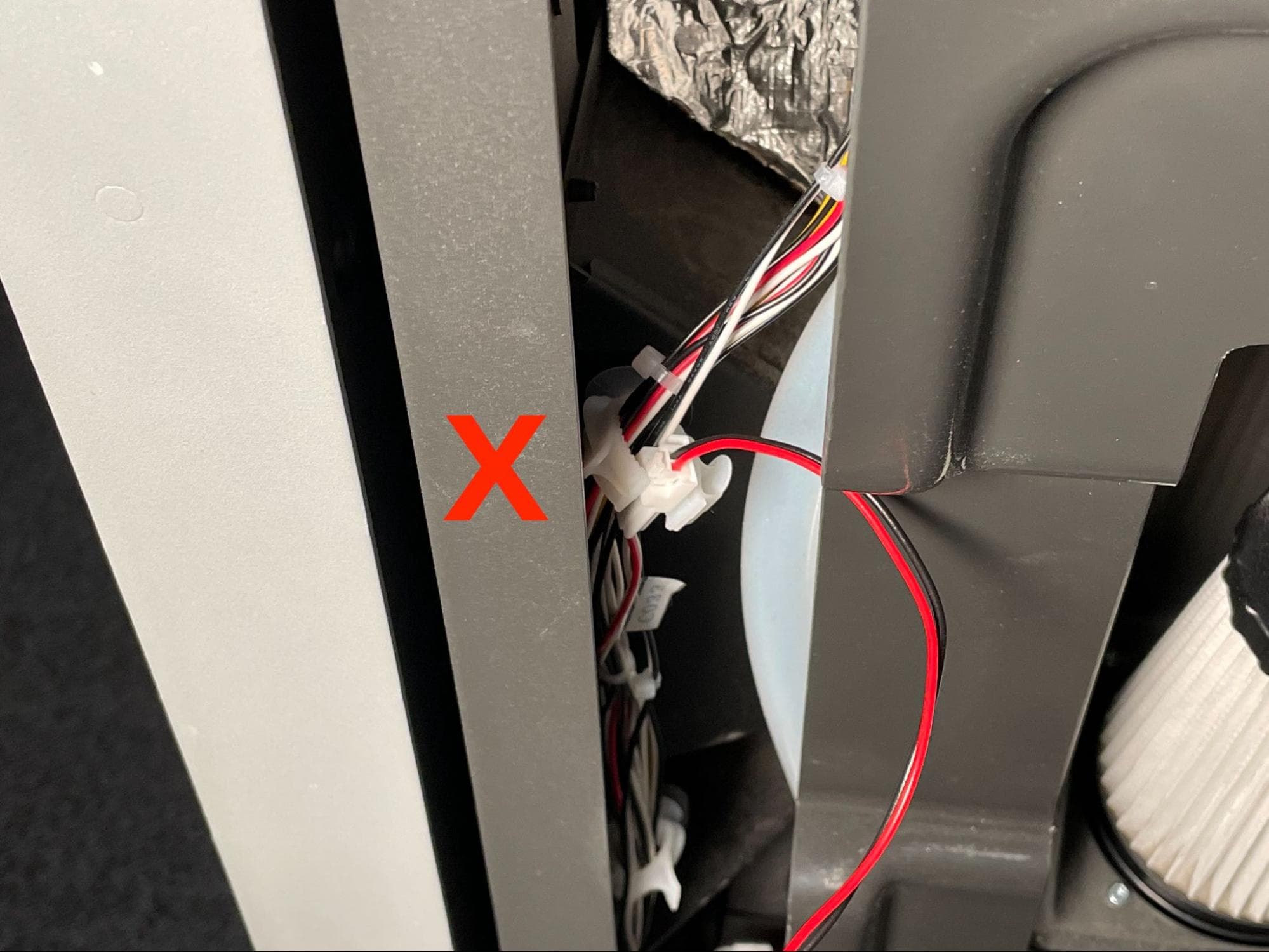

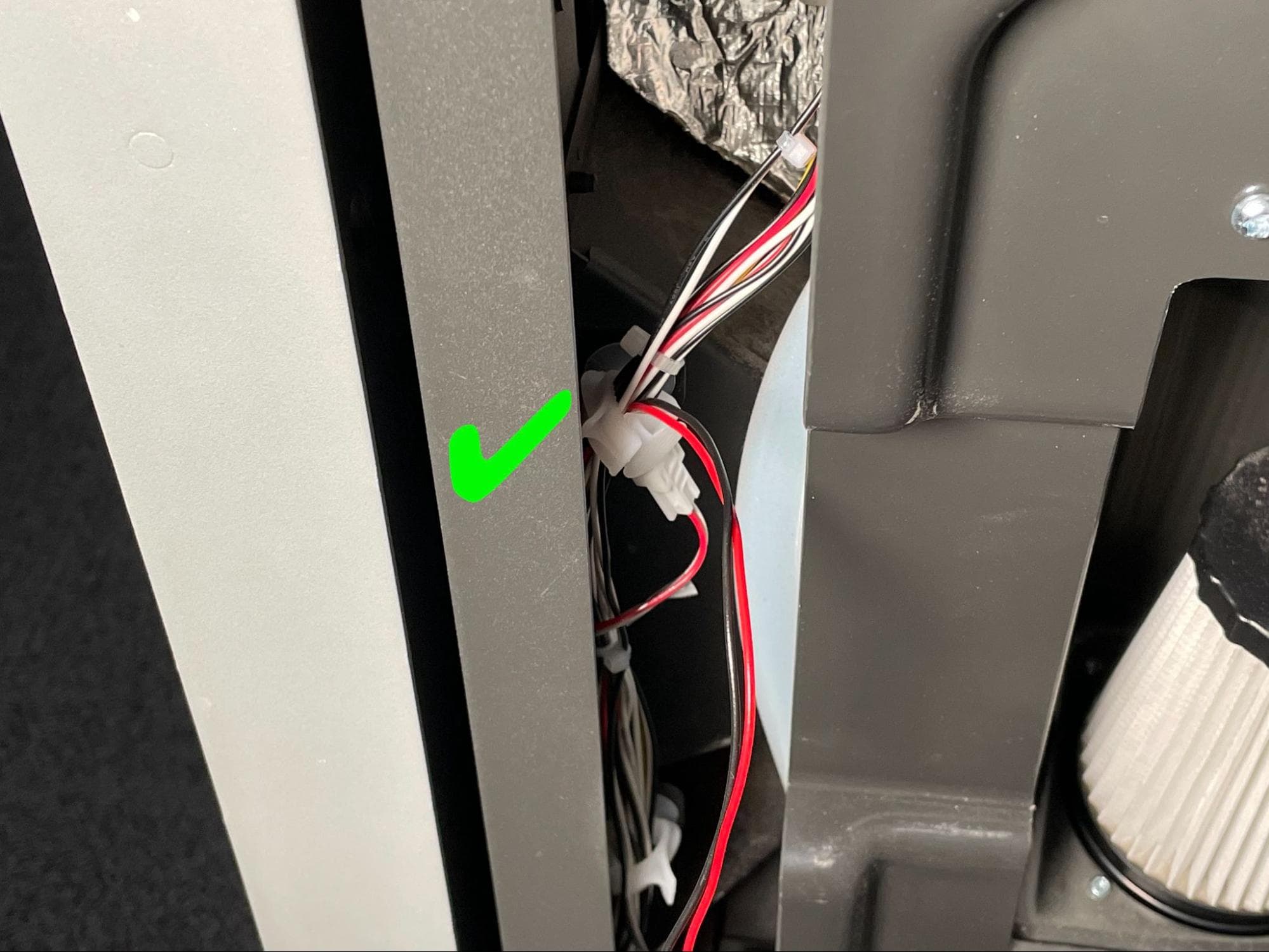

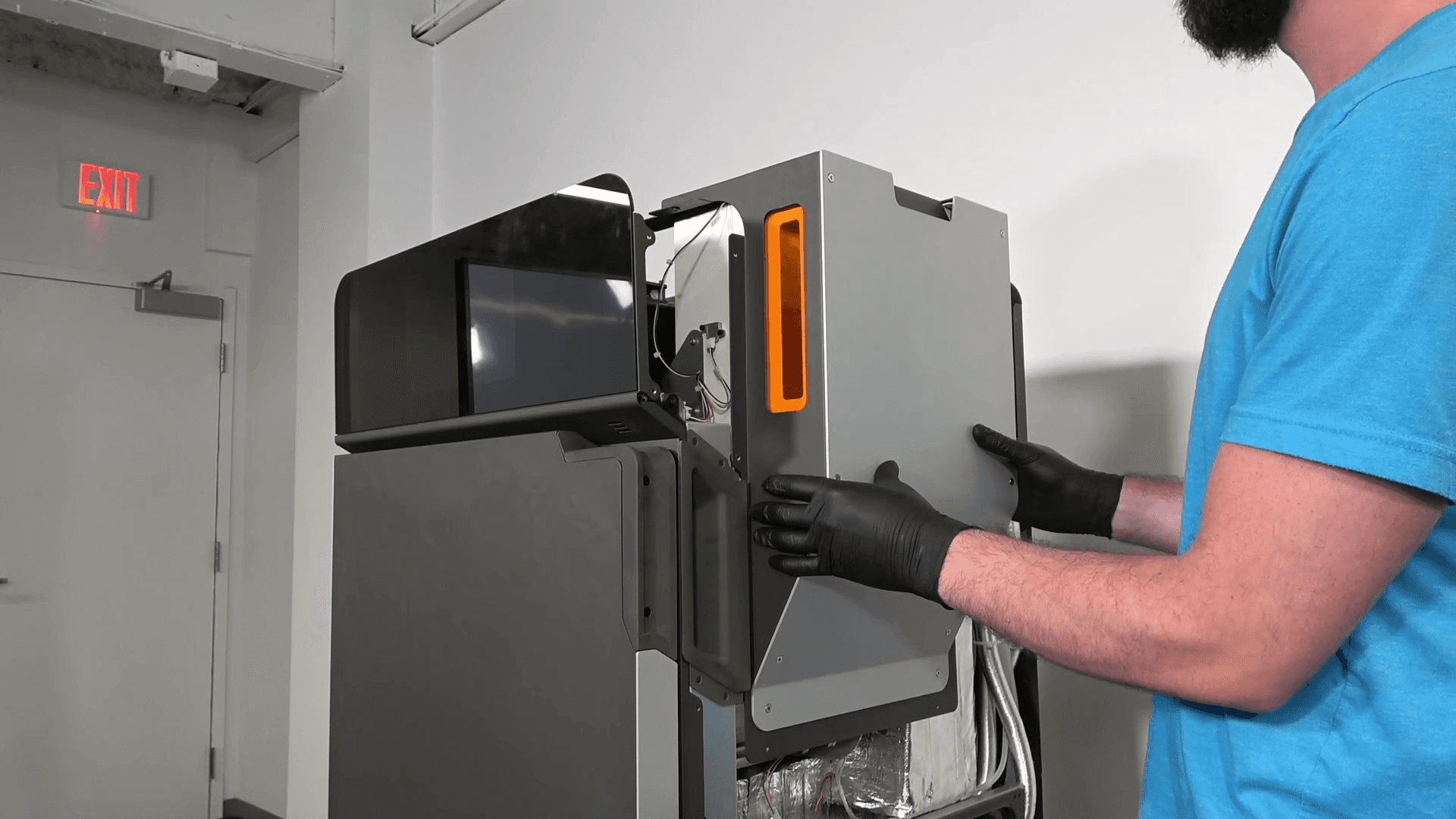

将料斗侧面板的底部与打印机的底部对齐,并使其靠在您身上。将标有 C033 的互锁开关电缆重新连接到其插座上。将电缆引入电缆夹,使连接器位于电缆夹下方。如有必要,将联锁电缆的松弛部分塞入打印机框架的侧面。

第 4 步:开始固定料斗侧面板

在料斗侧面板的 10 个螺孔中各拧入一颗 M4 沉头螺丝。使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。为方便安装,按以下顺序拧紧螺丝:

  1. 料斗下方的四颗 6.0mm 螺丝(红色圆圈)
  2. 过滤柜门下方的三颗 16.0mm 螺丝(绿色圆圈)
  3. 过滤柜门上方的三颗 12.0mm 螺丝(蓝色圆圈)
拆卸顶部面板和料斗侧面板

第 5 步:继续固定料斗侧面板

将两颗黑色 8.0mm M4 圆头螺丝拧入图中红色圆圈中的螺孔。将 8.0mm M4 铬色圆头螺丝拧入蓝色螺孔圈中。使用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

更换顶部面板和料斗侧面板

重新安装顶部面板

概览:安装好新的料斗 LED 灯板后,重新安装并固定顶部面板。

第 1 步:对齐顶部面板

抬起顶部面板,将其放在打印机顶部。将顶部面板上的螺孔与打印机框架上的相应孔对齐。

第 2 步:拧紧顶部面板螺丝

在打印机背面 在顶部面板的 18 个标记螺孔中各拧入一颗 M4 埋头螺丝:

拆卸顶部箱体面板
拆卸顶部箱体面板
拆卸顶部箱体面板
  • 六颗 6mm 缓冲器侧前端的螺丝
  • 12 6mm 打印机顶部的螺丝
  • 8 颗 6mm 料斗侧的螺丝

使用 2.5mm 六角扳手,拧紧螺丝,直至紧固。

完成修复

概览: 安装好 料斗 LED 板,接通打印机电源并进行最终检查。

第 1 步:接通打印机电源

连接打印机电源线并打开电源。打印机将初始化。检查料斗 LED 灯是否亮起。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
