所需物品：
Formlabs：
- Fuse 1 代互锁板替换件
第三方：
- 2.0mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 非反应性丁腈手套
- 口罩（N95 或更高防护等级）
白皮书
更换 Fuse 1 代互锁板
更换 Fuse 1 代互锁板
Fuse 1 代打印机使用各种互锁传感器，以确保在开始或继续打印之前，所需的打印机门已关闭。互锁板故障或失灵可能会导致打印机无法确定门的状态，从而导致意外行为。
请根据本指南更换 Fuse 1 代打印机的互锁板。
预计所需时间：15－20 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区，用于更换 空气加热器。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
拆卸右侧内部面板
概览： 拆卸右侧内部面板，以便操作互锁板。
第 1 步：打开打印箱体门
打开过滤柜门，然后拉动蓝色把手，手动打开打印箱体门。

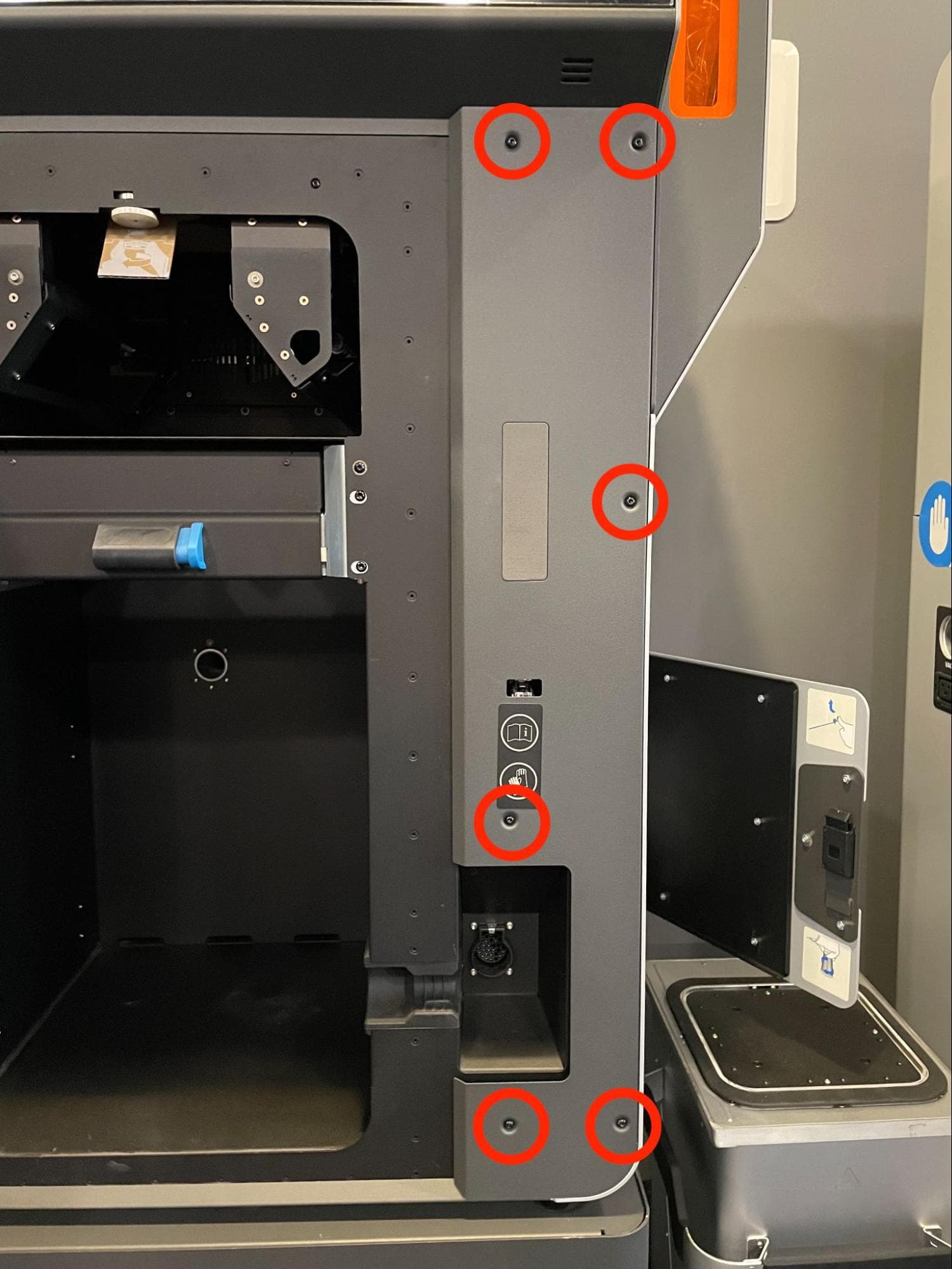

第 2 步：拧下内部右侧箱体面板固定螺丝。
使用 2.5mm 六角扳手，拧松并取下打印机料斗侧的 12.0mm M4 埋头螺丝。使用相同的扳手，拧松并取下内侧右部箱体面板前部的六颗 5.0mm 黑色 M4 圆头螺丝。将螺丝放在一旁。
第 3 步：拆卸右侧内部面板
将内部右侧面板从打印机上分离，放在一旁。
拆卸互锁板
概览：断开并拆卸原有互锁板。

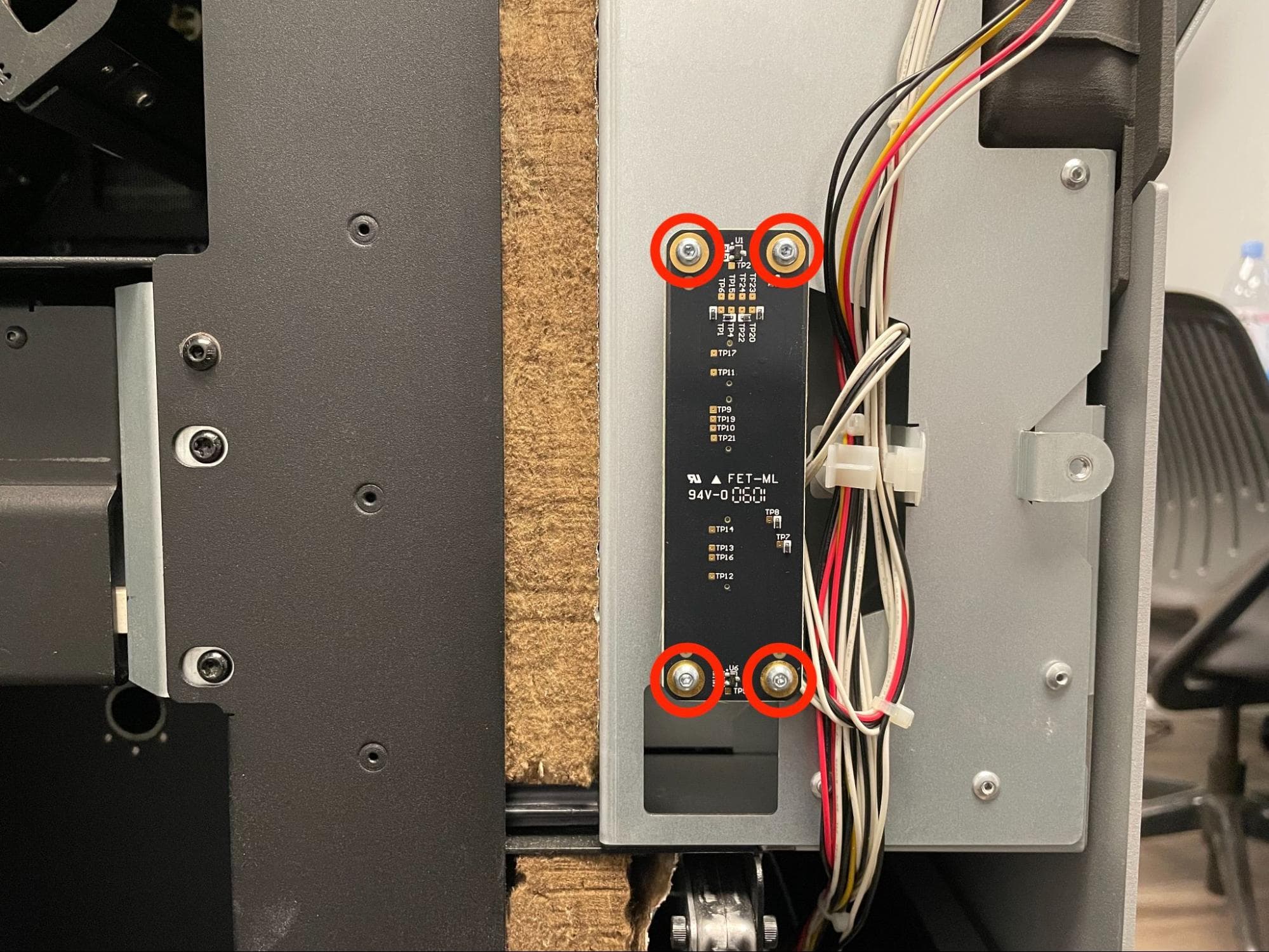

第 1 步：拧下互锁板固定螺丝
使用 2.0mm 六角扳手，拧松并拆卸 四颗 5.0mm 不锈钢 将互锁板固定在打印机上的 M3 圆头螺丝。请勿将板从打印机上拉开，因为它仍通过三根电缆连接。
第 2 步：断开并拆卸互锁板
翻转互锁板，露出三个 JST 电缆连接器。按下白色锁扣，从电路板上断开 JST 连接器，然后将连接器外壳从插座上拉开。将原来的互锁板放在一旁以备处置。
安装互锁板替换件
概览： 连接支架，并固定互锁板替换件。

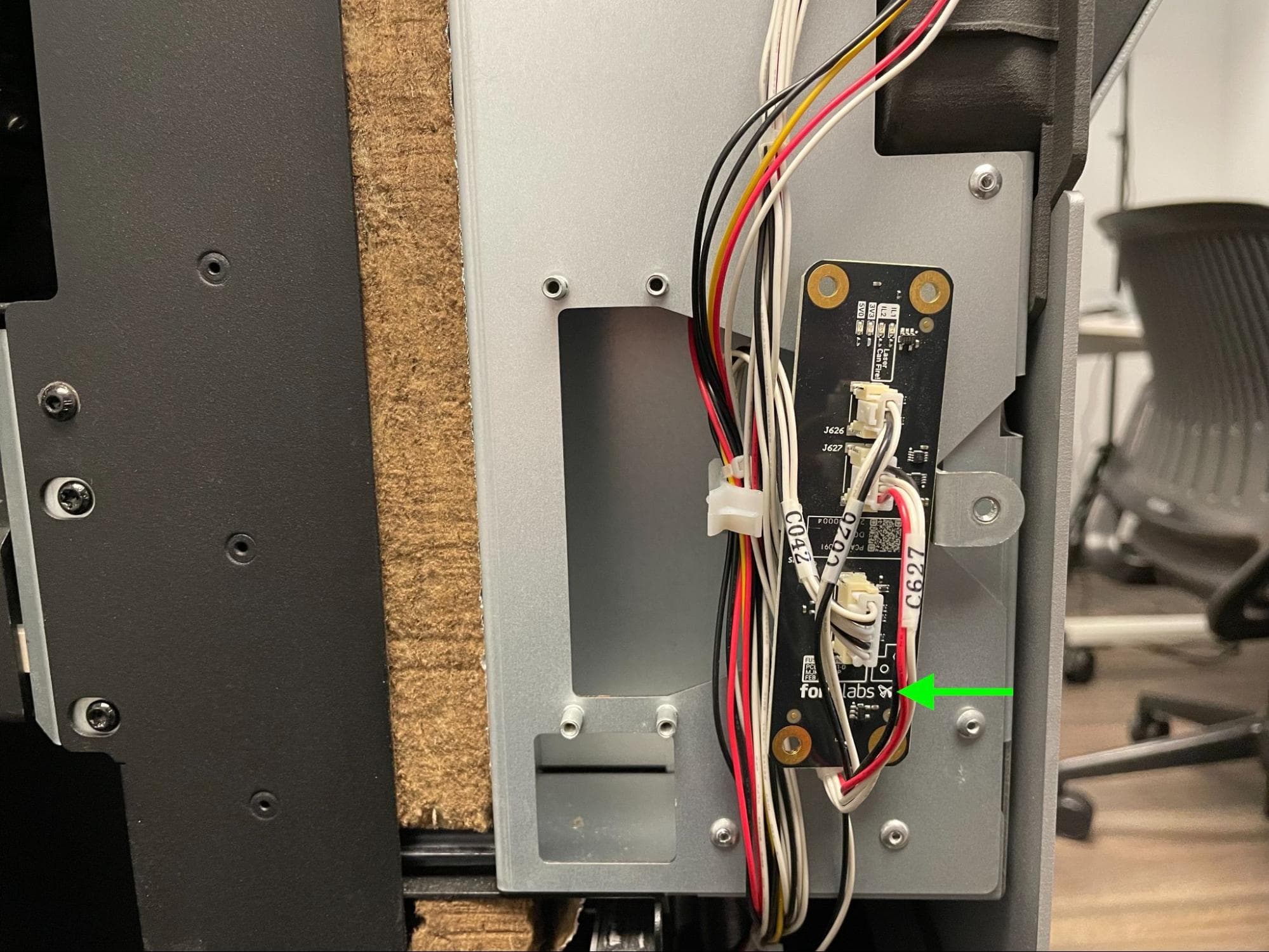

第 1 步：将互锁电缆连接到互锁板上
取下新的互锁板 并放在工作台上调整电路板方向，使 Formlabs 标志正对上方。将三个 JST 连接器连接到新互锁板上的相应插座。
第 2 步：安装互锁板
翻转互锁板，将电缆线束嵌入互锁板安装点后面的间隙孔中。将板上的螺孔与打印机框架上的相应螺柱对齐。
第 3 步：固定互锁板
在互锁板的四个螺孔中各拧入一颗 5.0mm 不锈钢 M3 圆头螺丝。使用 2.0mm 六角扳手拧紧螺丝，直至完全紧固。
重新安装右侧内部箱体面板
概览：安装好新的互锁板后，重新安装打印机箱体内部右侧面板。
第 1 步：安装箱体内部右侧面板
将内部右侧箱体面板抬到打印机框架上，将面板上的七个螺孔与打印机框架前部和侧面的相应螺孔对齐。
第 2 步：固定箱体内部右侧面板
在内部右侧箱体面板前部的六个螺孔中各拧入一颗 5.0mm 黑色 M4 圆头螺丝。将 12.0mm M4 沉头螺丝拧入打印机料斗侧的螺孔。使用 2.5mm 六角扳手，拧紧所有 7 颗螺丝，直至完全紧固。
第 3 步：关闭打印机门
关闭打印箱体和过滤柜门。
完成修复
概览： 安装好 互锁板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
使用触摸屏打开打印箱体门。关闭门，检查触摸屏是否有适当的响应。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
