所需物品：
Formlabs：
- 马达和温度控制板替换件 (RP-FS1-MOTE-01)
第三方：
- 2.5mm 六角扳手（平头）
- 防静电腕带
- 永久性记号笔（可选）
- 安装有 PreForm 并可连接互联网的计算机
- USB A 转 B 型电缆
- 水平仪
白皮书
更换 Fuse 1 代马达和温度控制板
更换 Fuse 1 代马达和温度控制板
在 Fuse 1 代打印机中，马达和温度控制器板（也称为 MoTempBo）处理打印机中马达和温度传感器之间的信号。控制板故障会导致打印机无法正常工作。
请根据本指南更换 Fuse 1 代打印机的马达和温度控制板。
预计时间：15－30 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备 打印机 以及无尘的工作区，用于更换马达和温度控制板。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
第 4 步：断开氮源连接（仅限 Fuse 1+ 30W）
如果已连接，请从快速断开接头上断开氮气软管。
移除 下部后面板
概览： 拆卸下部 后部 面板，以便操作打印机内部。
第 1 步：拧下下部后面板螺丝

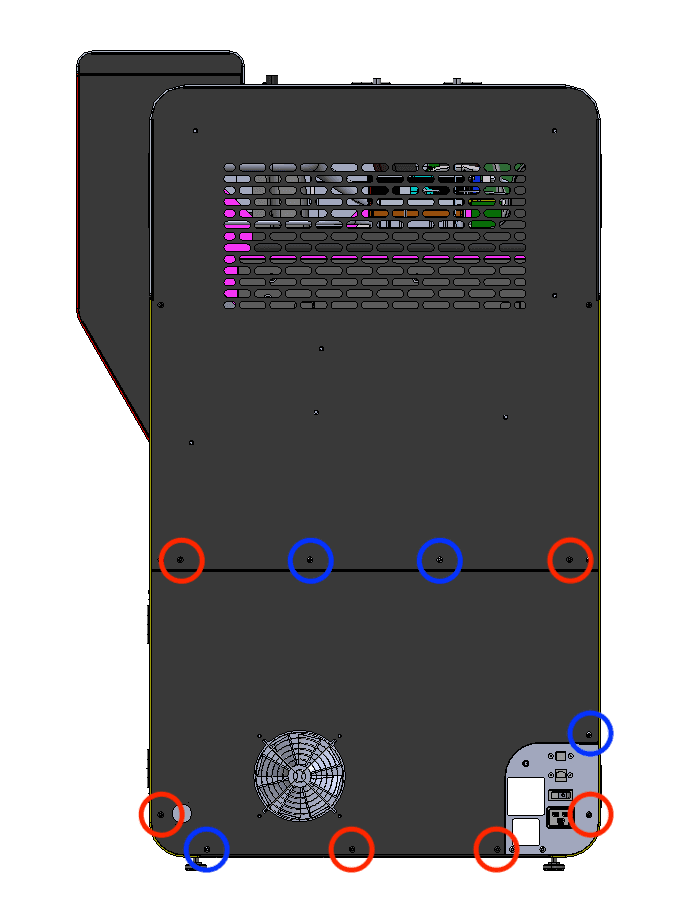

六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸原有马达和温度控制板
概览：断开并拆卸原有马达和温度控制板。
第 1 步：准备拆卸马达和温度控制板
戴上防静电腕带并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。
找到控制板，位于机器背面的激光器组件上方。

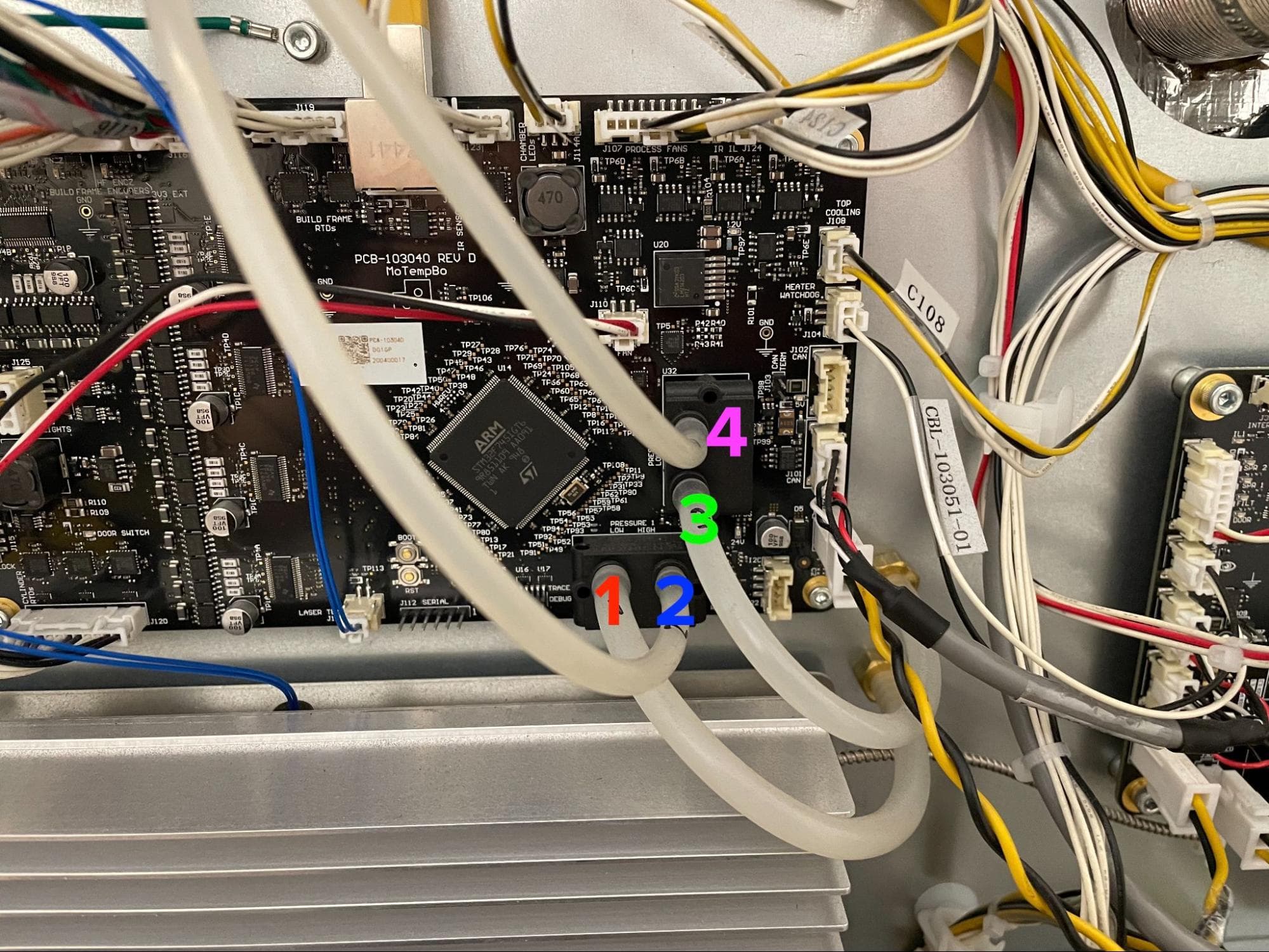

使用永久性记号笔或其他方法为连接到板上的四根硅胶管进行标记，如图所示
第 2 步：断开管子与马达和温度控制板的连接
轻轻按下黑色塑料传感器外壳，同时将硅胶管从倒钩接头上拉下，断开四根硅胶管。
注意：
在没有按住传感器外壳的情况下，请勿将硅胶管从倒钩接头处拔下。否则可能会损坏传感器或电路板。
第 3 步：断开电机和温度控制板的电缆连接
断开板上的所有电缆。对于带有锁扣的电缆，请确保先松开锁扣，然后通过塑料外壳将连接器从电路板上拉开。
第 4 步：拆卸马达和温度控制板
使用 2.5mm 六角扳手，拧松并取下 4 颗 8mm M3 内六角螺丝 将原始电路板固定在打印机背面。将电路板从后面板上移开，小心不要钩住或拉扯任何松动的连接器。将电路板放在一旁，以便与电子废弃物一同处置。
安装马达和温度控制板替换件
概览：连接、安装并固定马达和温度控制板替换件。
第 1 步：准备新的控制器板
如果尚未佩戴防静电腕带，请佩戴防静电腕带并将其连接到已知接地点。从包装中取出控制板。
第 2 步：安装控制板

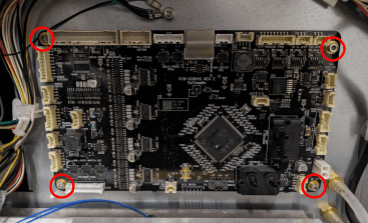

将新控制板上的四个螺孔与打印机背面的相应孔对齐。确保没有电缆卡在板下。
第 3 步：固定马达和温度控制板
在板的四个螺孔中各拧入一颗 8mm M3 内六角螺丝。检查电路板下方是否有电缆夹住，然后使用 2.5mm 六角扳手拧紧螺丝，直至紧固。
第 4 步：将电缆重新连接到马达和温度控制板上

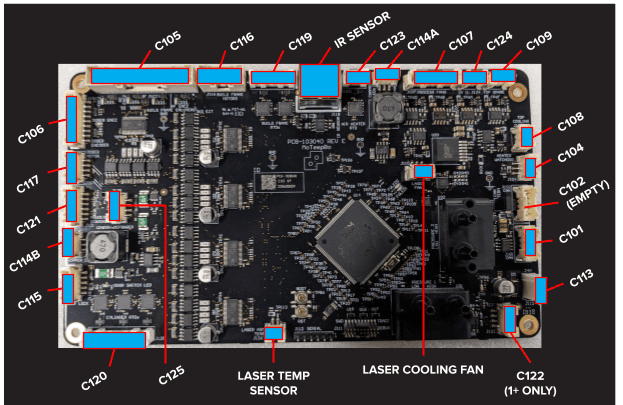

将电缆重新连接到控制板上。请参见此处的图片，将每个连接器与其插座进行映射。
第 5 步：将硅胶管重新连接到控制器板上
将硅胶管重新连接到相应的倒钩接头上。请参见此处的图片，将每根管子与正确的接头对应。
重新安装下部后面板
概览： 后 安装控制器板替换件后，重新安装并固定 下部后面板
第 1 步：安装并固定下部后面板
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 2 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
第 3 步：重新连接氮源（仅限 Fuse 1+ 30W）
如果之前已连接氮气软管，请将其重新连接到快速断开接头上。
完成修复
概览： 安装完成后 控制板后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：更新打印机固件
打开 PreForm 并通过 USB（首选）或本地网络连接打印机。从 Formlabs 下载最新固件版本。在 PreForm 中手动更新打印机固件，方法是单击右上角的 Printer（打印机） 框，从列表中选择打印机，单击 Update Firmware（更新固件），然后按照出现的对话框中的说明进行操作。
打印机准备就绪后，按照触摸屏上的更新提示进行操作。
第 3 步：调平打印机
马达和温度控制器板包含一个调平传感器，安装到打印机后会校准其零位。在打印机用户界面中，导航至 设置 > 校准 > 连接打印机电源线 打印机调平 > 连接打印机电源线 校准打印机水平传感器。按照打印机用户界面上的说明，使用水平仪调平打印机，并将水平传感器归零。
注意：
失败 完成调平校准后，打印机在打印前会错误地警告打印机未调平。
第 4 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。请联系 Formlabs Support 或您的 认证服务提供商，以分享该程序的结果。
