所需物品：
Formlabs：
- 电源替换件 (RP-FS1-PSU-01)
第三方：
- 2.5mm 六角扳手（平头）
- #2 十字螺丝刀
- 伸缩式磁铁棒
- 防静电腕带
白皮书
更换 Fuse 1 代打印机电源
更换 Fuse 1 代打印机电源
Fuse 1 和 Fuse 1+ 30W 打印机的电源位于后面板后方。若电源损坏或故障，打印机将无法运行。
请根据本指南更换 Fuse 1 代打印机的电源。
预计时间：15－30 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备 打印机 以及无尘的工作区 电源。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
移除 下部后面板
概览： 拆卸下部 后部 面板，以便操作打印机内部。

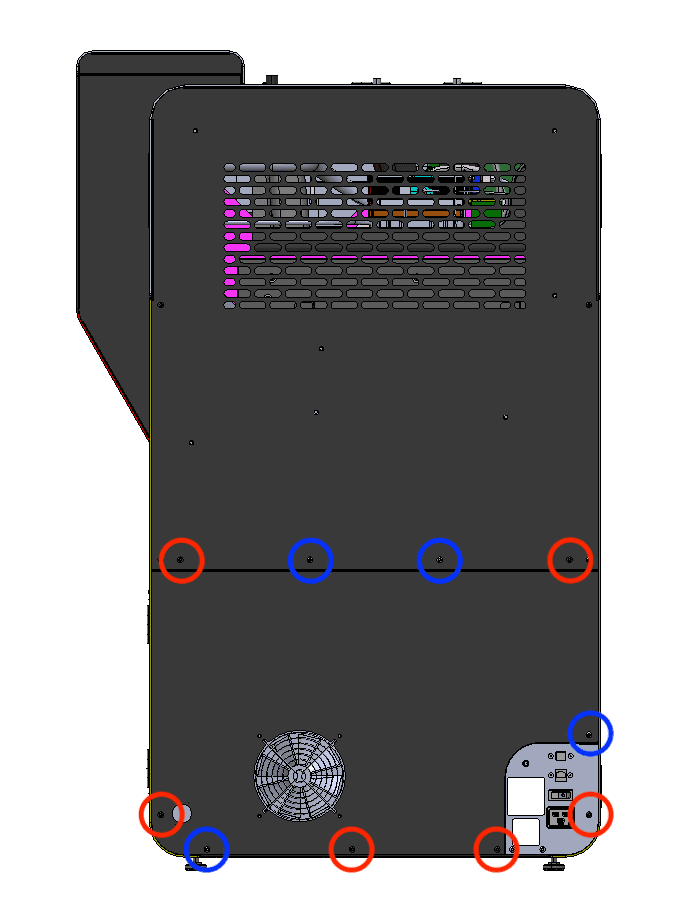

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

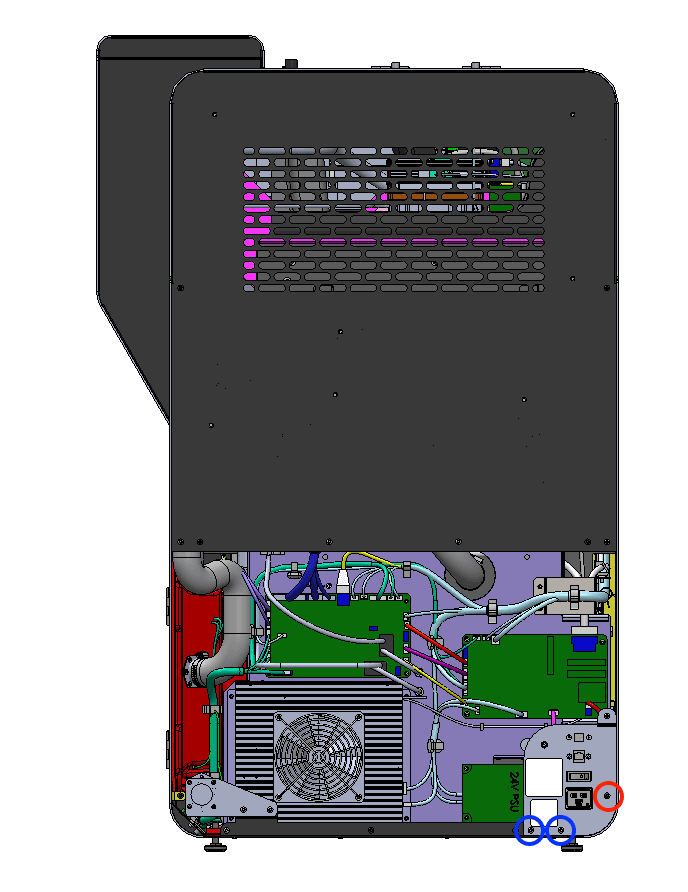

第 3 步：拆卸 I/O 隔板面板
使用 2.5mm 六角扳手 一支黑色 以及 两根铬 将 I/O 隔板固定在打印机上的 8mm M4 圆头螺丝。
为避免损坏 Wi-Fi 同轴电缆，请勿将 I/O 隔板面板拉离打印机。
拆卸原有电源
概览：断开电源并从打印机上拆卸原电源。
第 1 步：准备拆卸电源
戴上防静电腕带，然后将其连接到已知接地点。
注意：
请勿将腕带连接到任何粉末涂层或涂漆表面。
第 2 步：拆卸电源盖（仅限 Fuse 1+ 30W）
在 Fuse 1+ 30W 打印机上，电源由塑料盖罩住。机罩由卡扣结构固定在一起，通过轻轻弯曲塑料并拉开卡扣即可将其分开。先向上拉起塑料盖的顶部角，然后将四个侧面与金属支架分开，从而从电源上取下塑料盖。

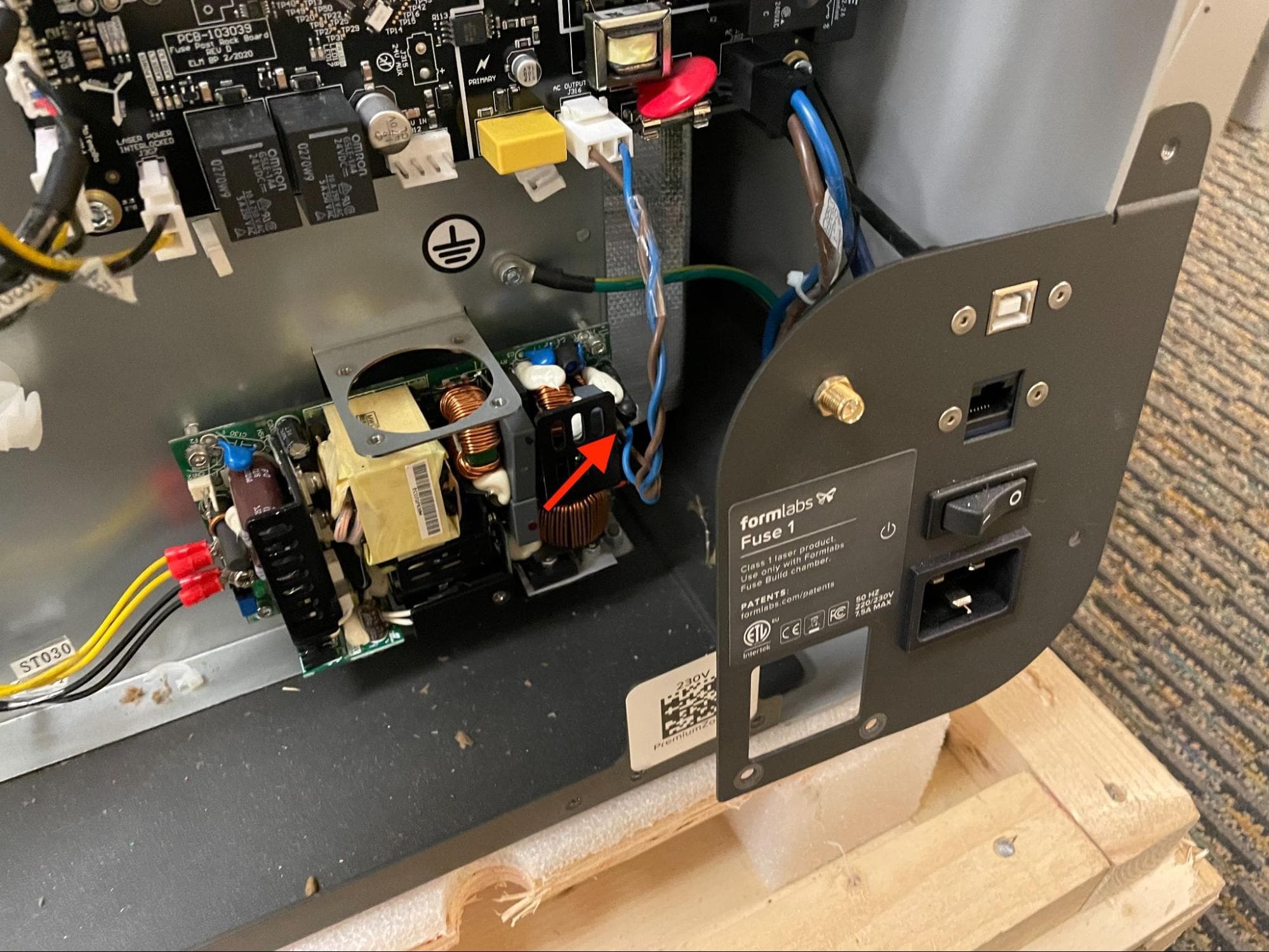

第 3 步：断开电源线
断开 蓝色和棕色电缆 电源线
使用 #2 十字螺丝刀，部分拧松将标有 ST030 和 ST031 的电线固定在电源上的两颗接线端子螺丝。将电线与接线端分开。
提示：
松开电线后，停止拧松接线柱螺丝，以免螺丝丢失。

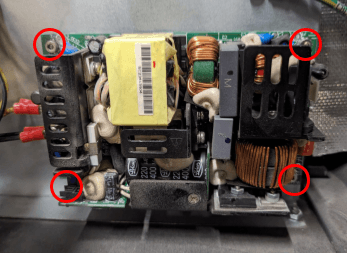

第 4 步：拆卸电源
使用 2.5mm 六角扳手 四颗 10mm 将电源固定在打印机上的 M3 内六角螺丝。将螺丝放在一旁。从打印机上拆卸电源，放在一旁以备处置。
安装电源替换件
概览：安装、固定并连接电源替换件。
第 1 步：准备安装电源
如果尚未佩戴防静电手环，请佩戴防静电手环并将其连接到已知接地点。从包装中取出新的电源。
注意：
请勿将腕带连接到任何粉末涂层或涂漆表面。

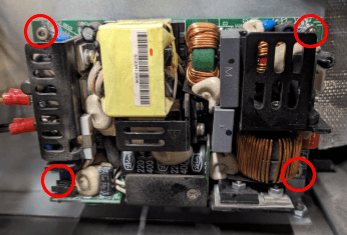

第 2 步：安装并固定电源
将电源的螺丝端子朝向左侧。将电源上的螺孔与打印机背面的四个螺柱对齐。在四个螺孔中各拧入一颗 10mm M3 内六角螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

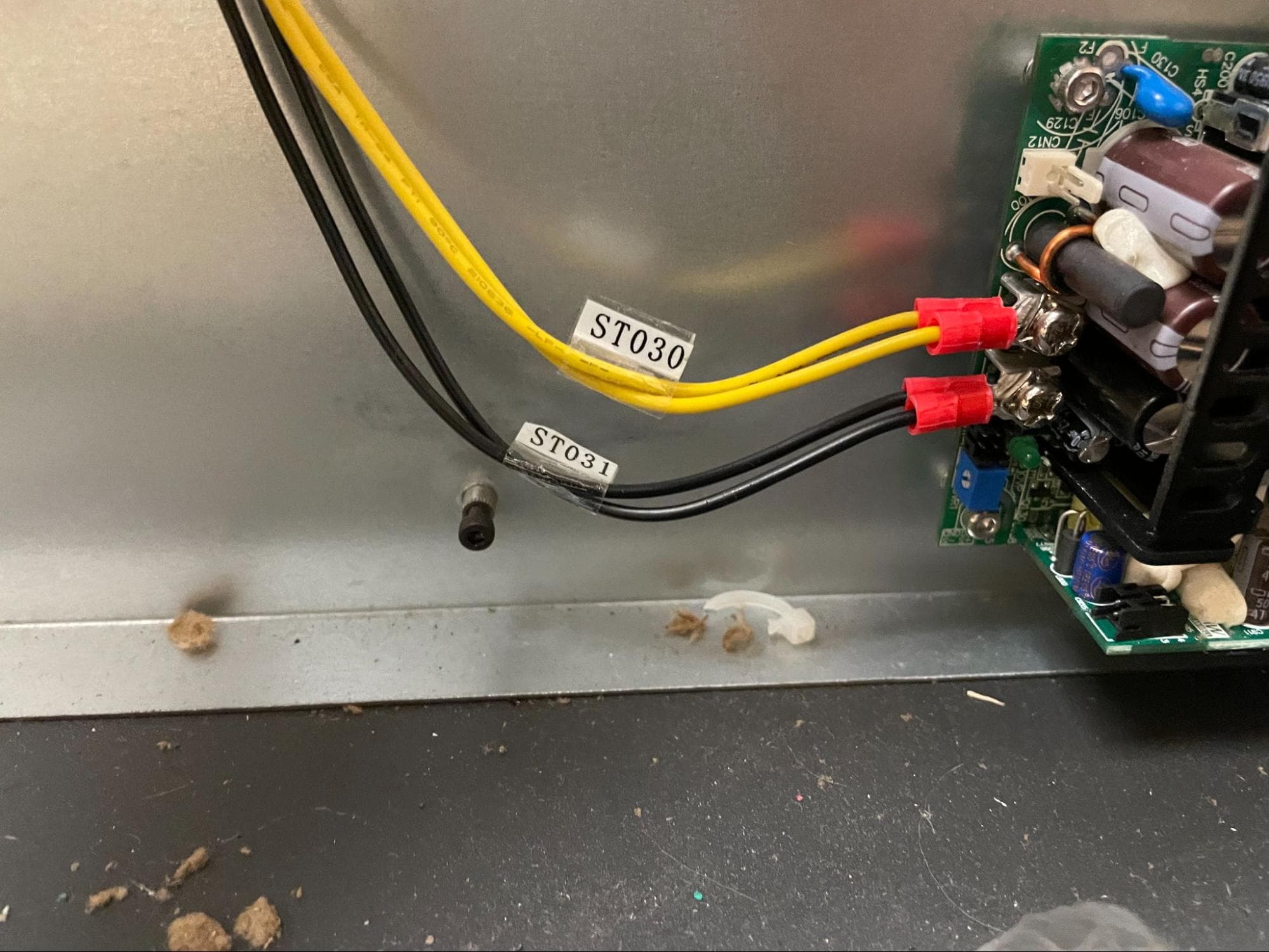

第 3 步：将黄色电线连接到顶部螺丝端子

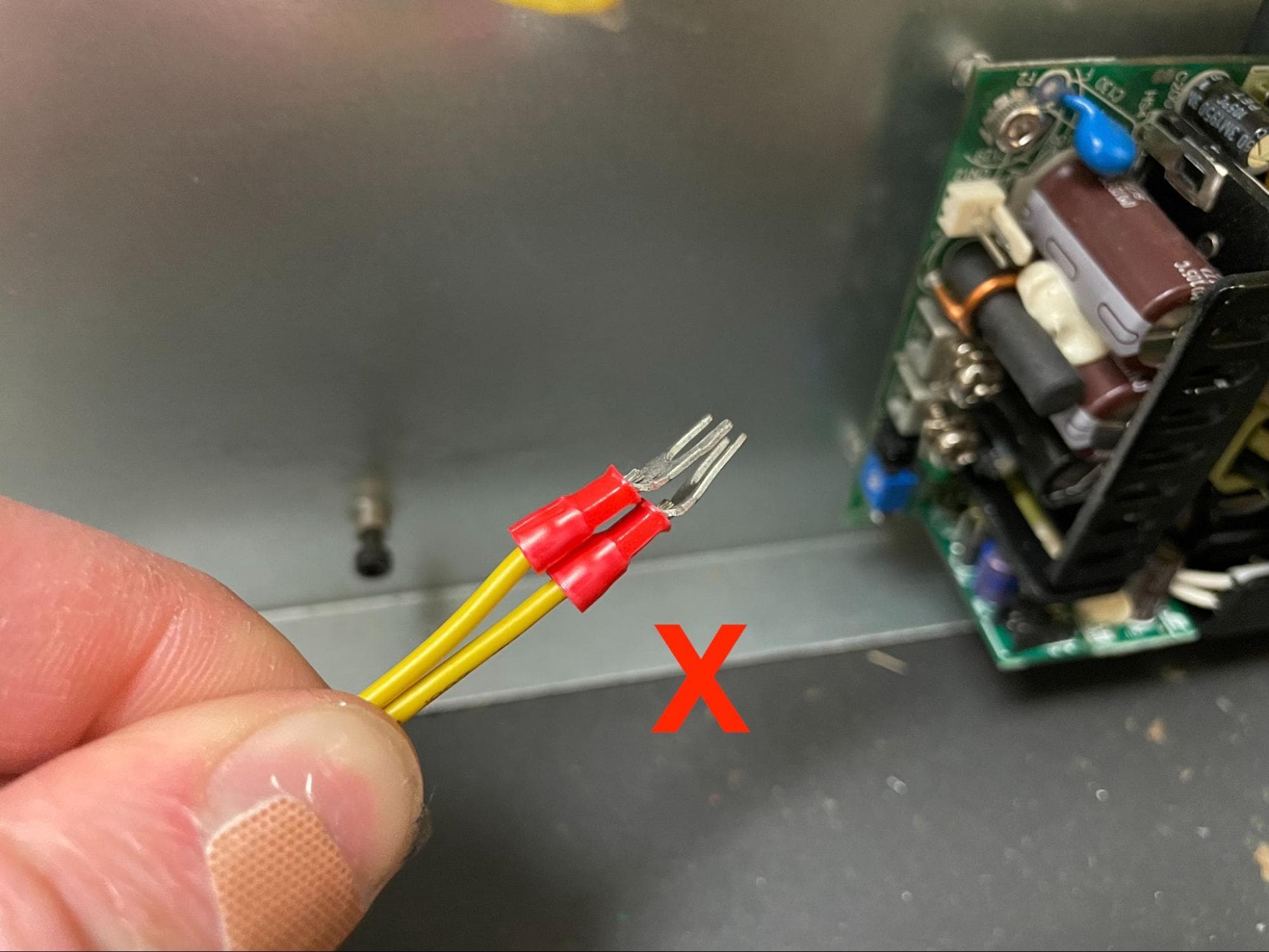

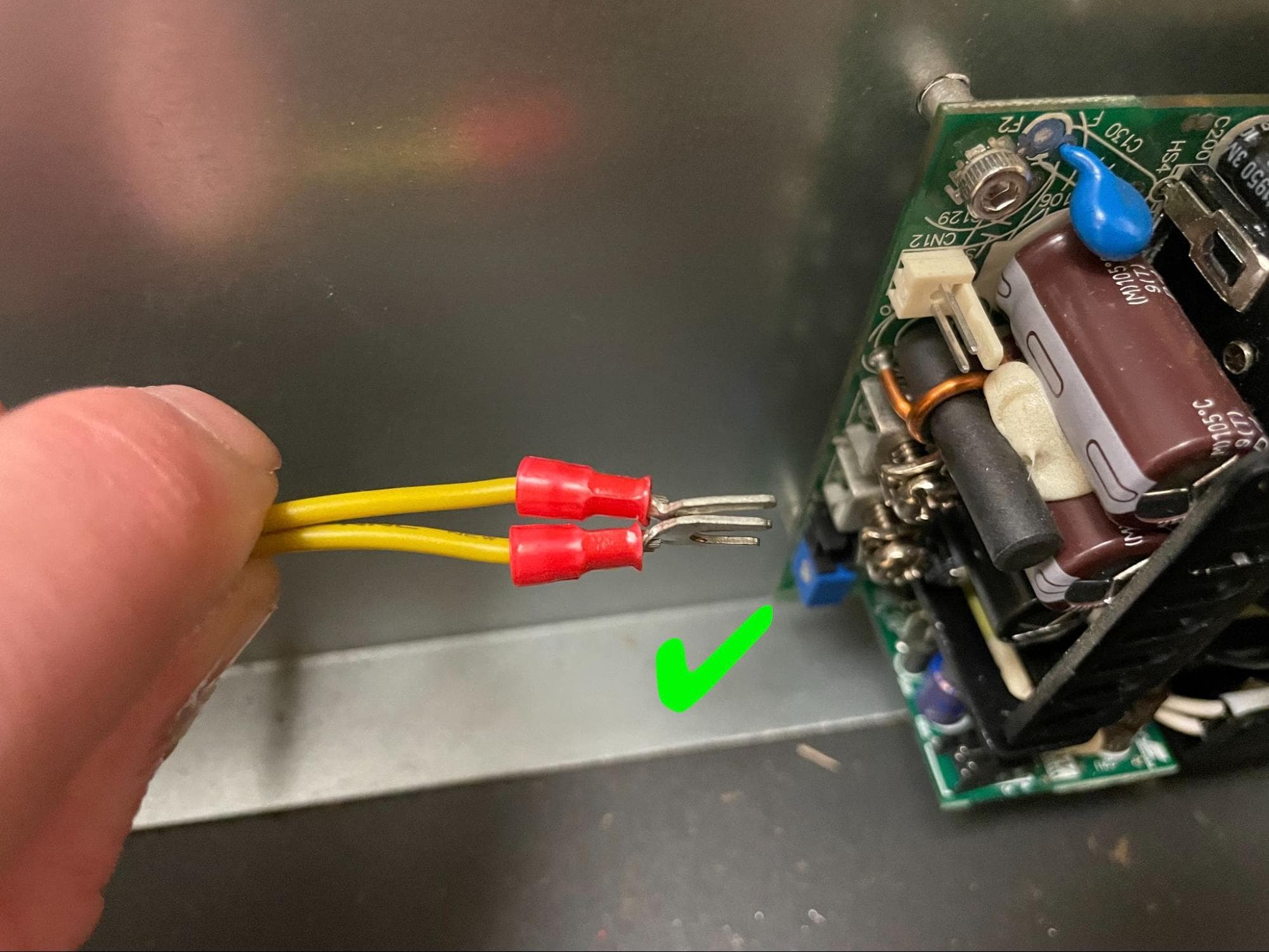

将标有 ST030 的两根黄色电线插入顶部螺丝端子，叉形连接器背靠背放置。将方形螺母放在端子螺丝头和扁平连接器之间。
使用 #2 Phillips 螺丝刀 拧紧端子螺丝并固定扁平连接器。
第 4 步：将黑色电线连接到底部螺丝端子上
将标有 ST031 的两根黑色电线插入底部螺丝端子，叉形连接器背对背。将方形螺母放在端子螺丝头和扁平连接器之间。
使用 #2 Phillips 螺丝刀 拧紧端子螺丝并固定扁平连接器。
第 5 步：将其余电缆重新连接到电源上
连接 蓝色和棕色电缆 电源线

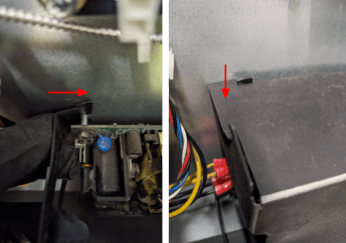

第 6 步：重新安装电源盖（仅限 Fuse 1+ 30W）
重新安装塑料电源盖，先将四个侧面推到金属支架上，然后将顶部角推到位。
重新安装下部后面板
概览： 后 安装电源替换件后，重新安装并固定 下部后面板
第 1 步：安装并固定 I/O 隔板面板
抬起 I/O 隔板面板，将三个螺孔与打印机框架上的相应螺孔对齐。将一颗黑色 6mm M4 圆头螺丝拧入面板右侧的螺孔。将两颗铬色 6mm M4 圆头螺丝拧入面板底部的螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 2 步：安装并固定下部后面板
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。请参阅图中所示的正确位置 Black Resin 以及 铬 螺丝。使用 2.5mm 六角扳手，拧入将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
打印机的放置 铬 螺丝对于打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 3 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
完成修复
概览： 安装好 更换电源后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
