更换 Fuse 1 代打印箱体门铰链

Fuse 1 代打印箱体门悬挂在两个铰链上。如果这两个铰链中的一个或两个出现故障或损坏，门可能无法顺利打开或关闭。

请根据本指南更换 Fuse 1 代打印机打印箱体门铰链

所需物品：

Formlabs：

第三方：

预计所需时间： 10 –15 分钟

准备工作区

概览： 准备好打印机和无尘的工作区，以便清洁和更换打印箱体门铰链。

警告：

如果打印机在前六个小时内曾用于打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何打印机组件前，请让打印箱体完全冷却至室温。

通过触摸屏上的滑块或过滤柜中的手动释放装置打开打印箱体门。

如果打印箱体门的内表面或铰链上积聚了粉末，请先进行真空清理，然后再继续操作。

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

概览： 拆除打印箱体门铰链，卸下门。

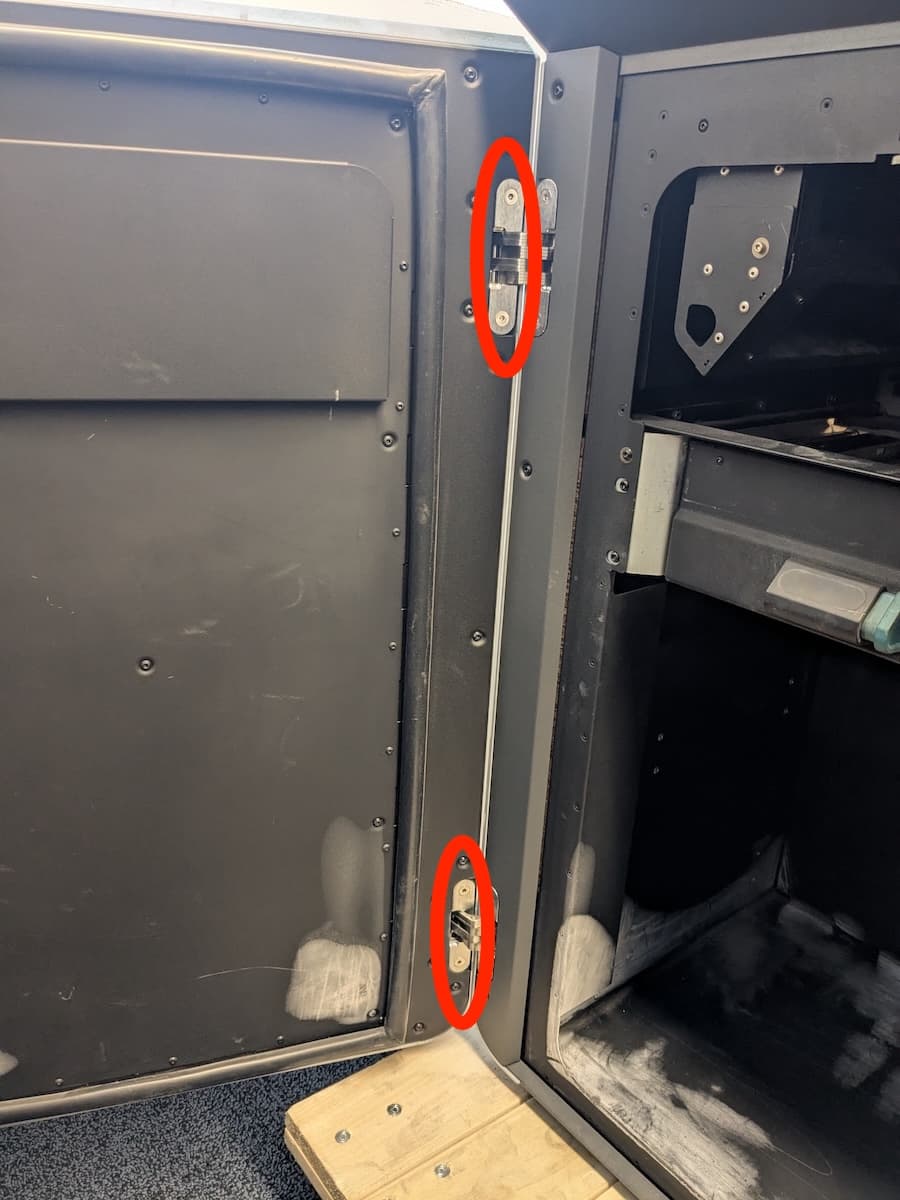

用一只手或在他人帮助下支撑打印箱体门。使用 3mm 六角扳手，拧松并取下将铰链固定在打印箱体门上的四颗螺丝。

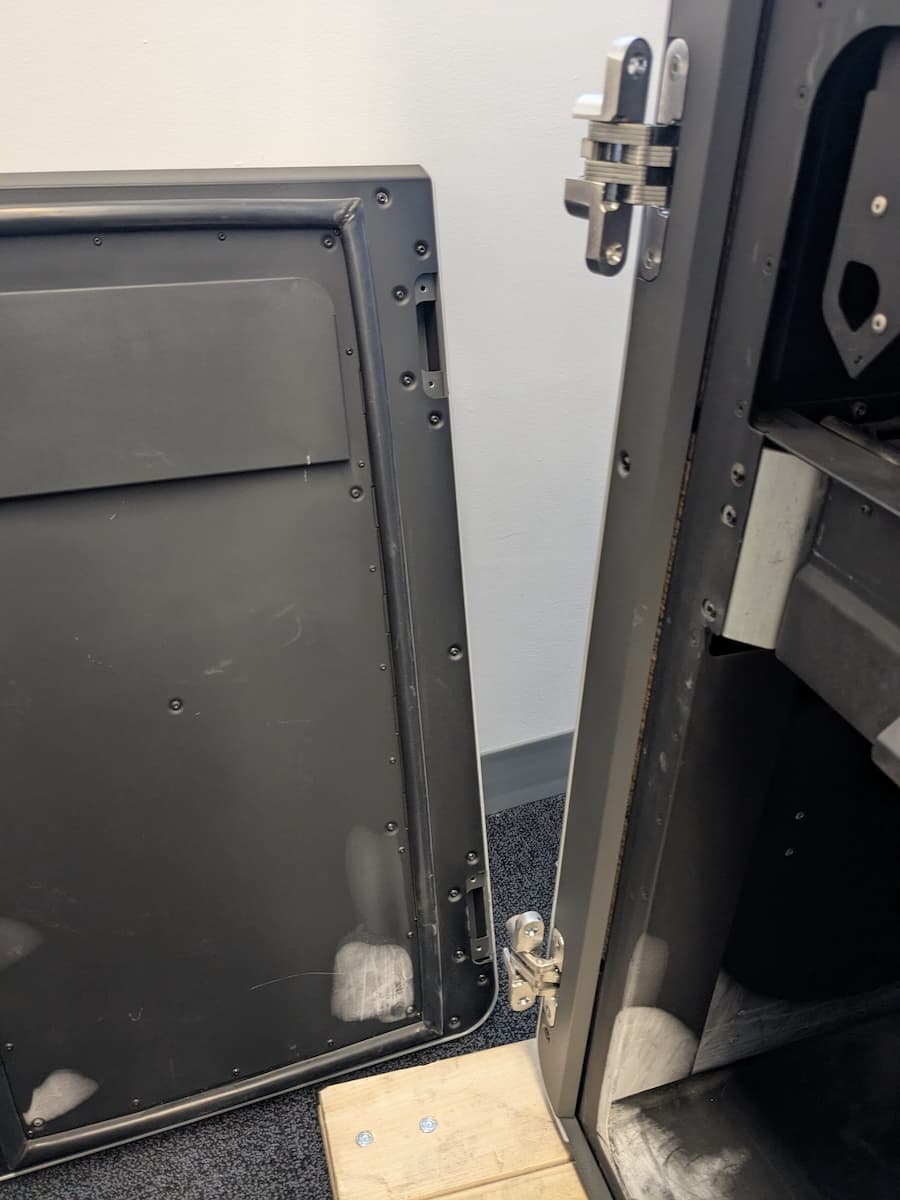

将打印箱体门直接拉离铰链。将门放在一旁。

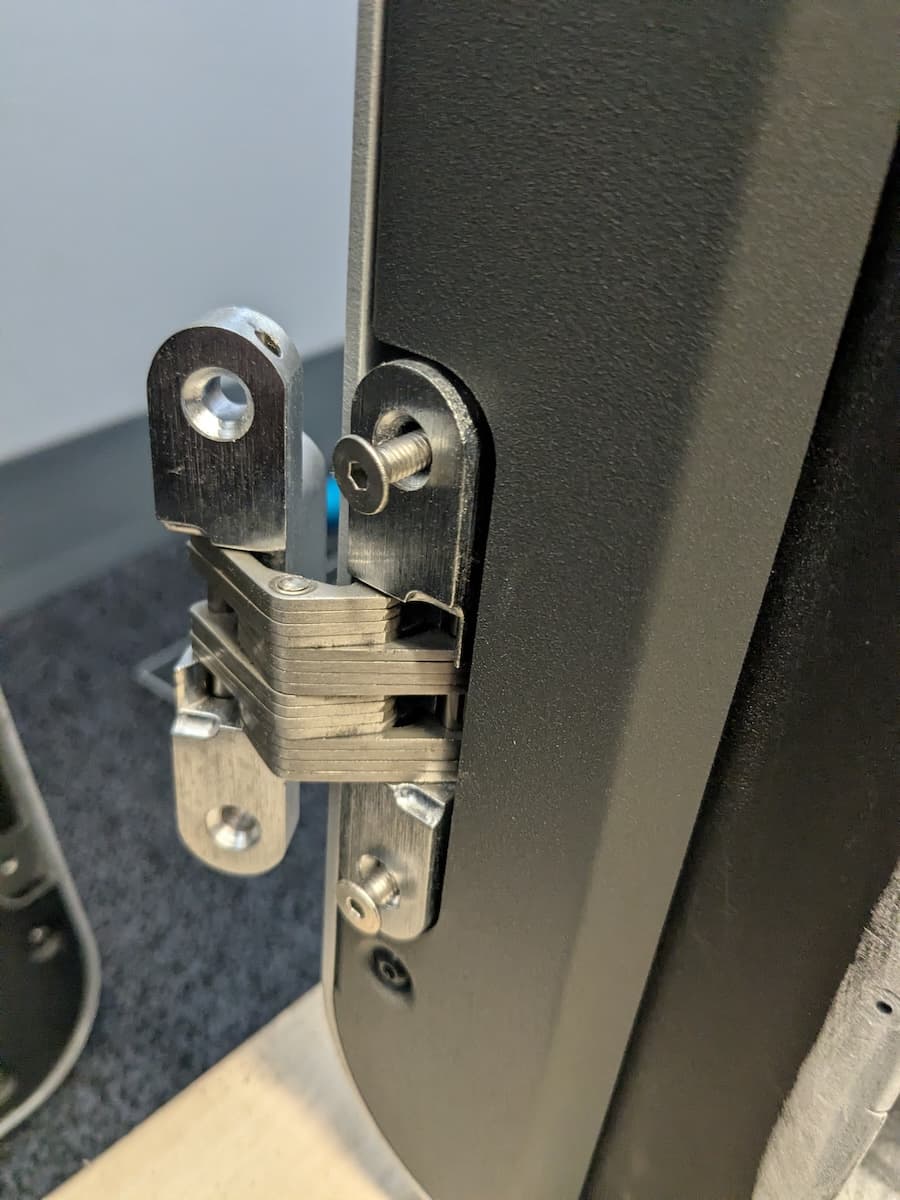

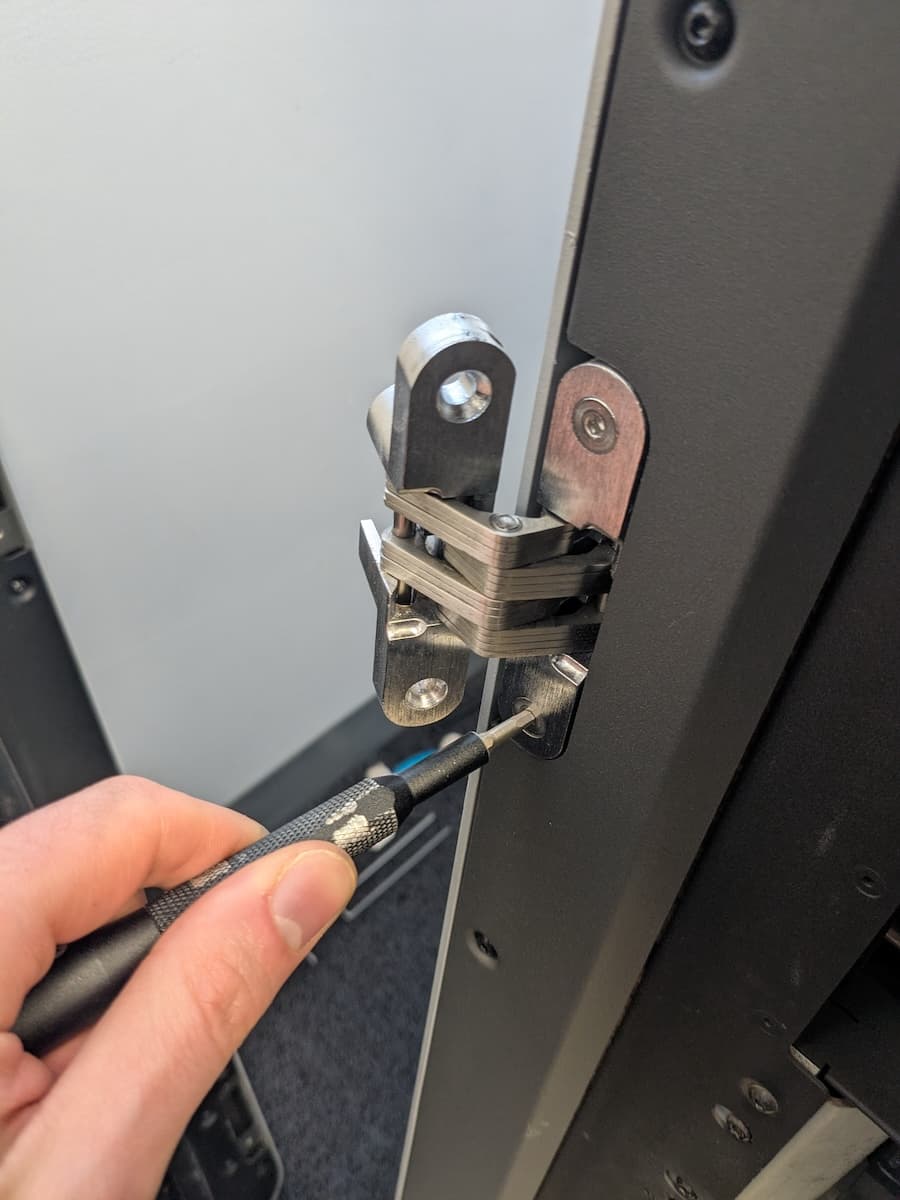

第 3 步：从打印机上拧下铰链安装螺丝

使用 3mm 六角扳手，慢慢拧松将门铰链固定在打印机上的四颗螺丝，直至感觉到它们从打印机框架上松开。每颗螺丝的铰链后面都有一个垫圈，因此完全拧下螺丝后，垫圈会掉入打印机中。拧松螺丝后，将铰链直接拉离打印机。检查螺丝上是否仍有垫圈。将螺丝和垫圈放在一旁。将铰链放在一旁以备处置。

概览： 安装并固定门铰链替换件和打印箱体门。

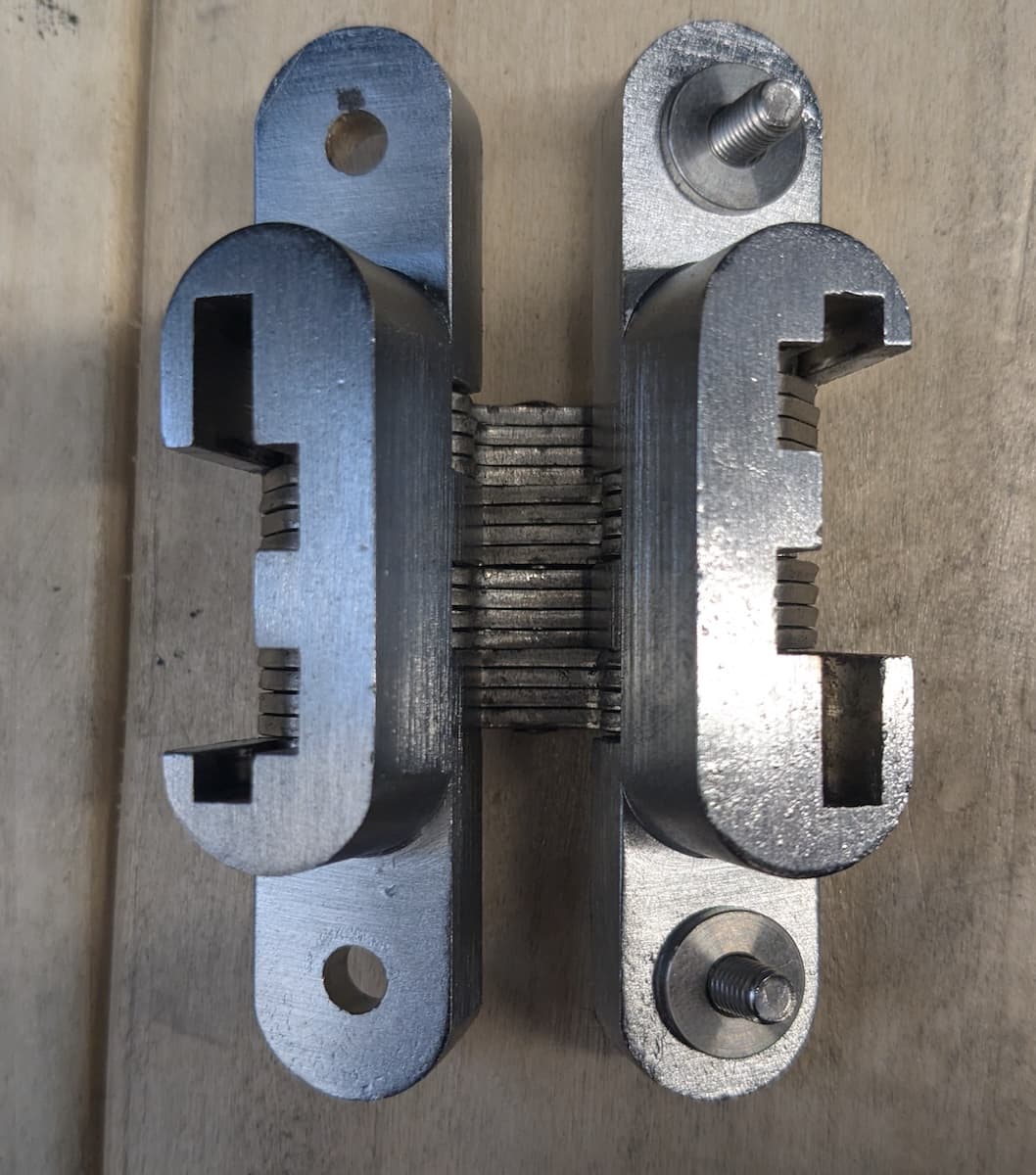

将两个铰链替换件折叠到打开位置。在两个铰链的一半上，在两个螺孔中插入铰链安装螺丝。螺丝头应位于铰链内侧的沉孔中（此处未显示）。在每颗螺丝上放置一个垫圈。

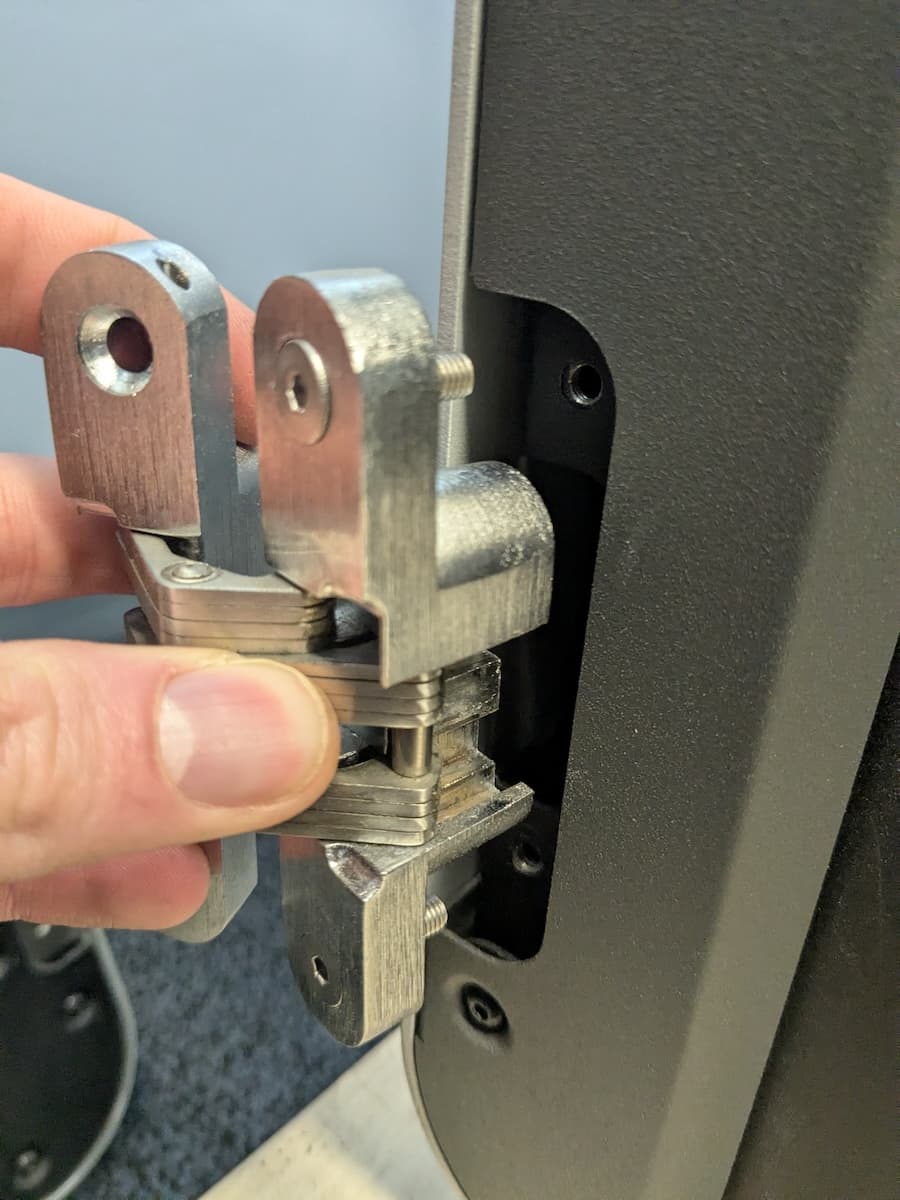

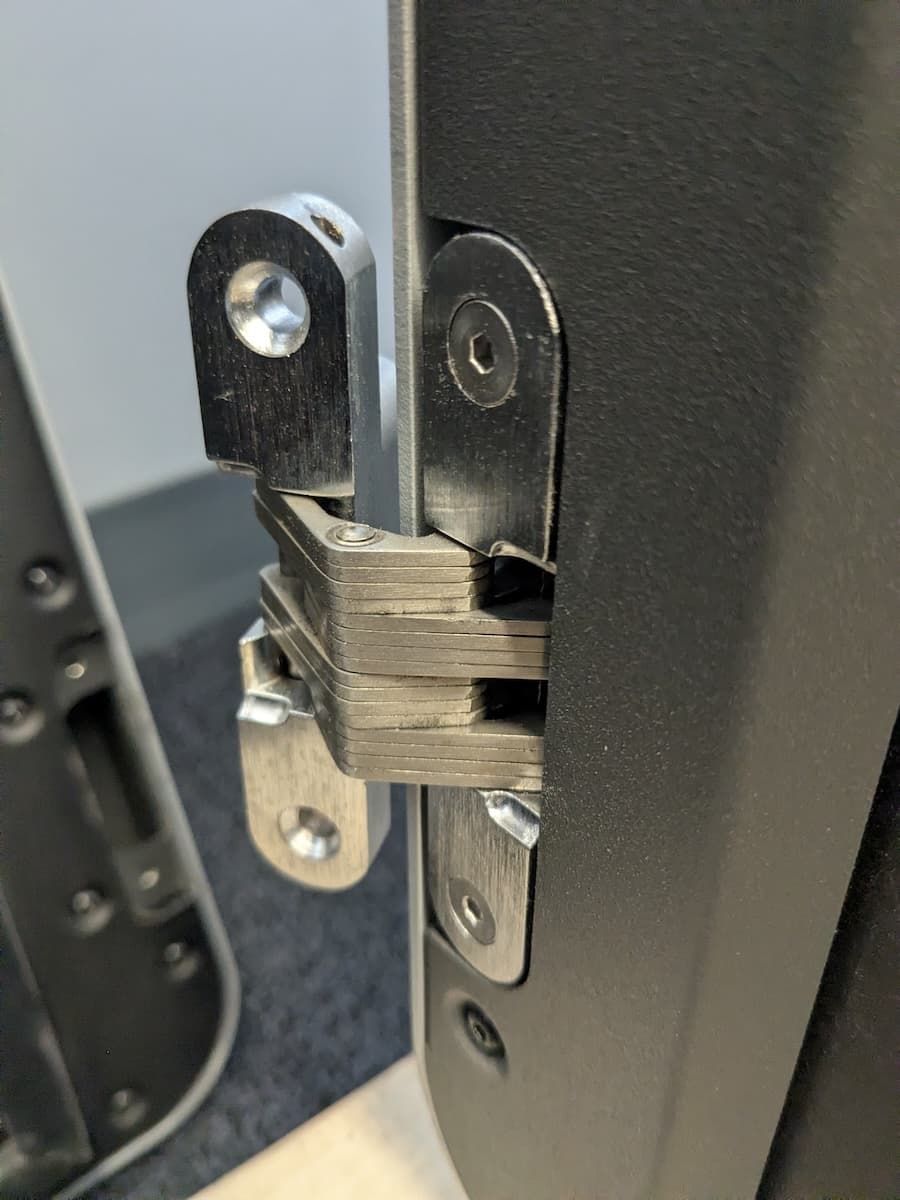

第 2 步：将铰链安装并固定在打印机上

垂直握住铰链，使插入的螺丝保持水平。将铰链插入打印箱体开口左侧的铰链槽中，注意不要将垫圈掉入打印机框架中。使用 3mm 六角扳手拧紧螺丝，直至螺丝头与铰链表面齐平。对另一个铰链重复上述操作。

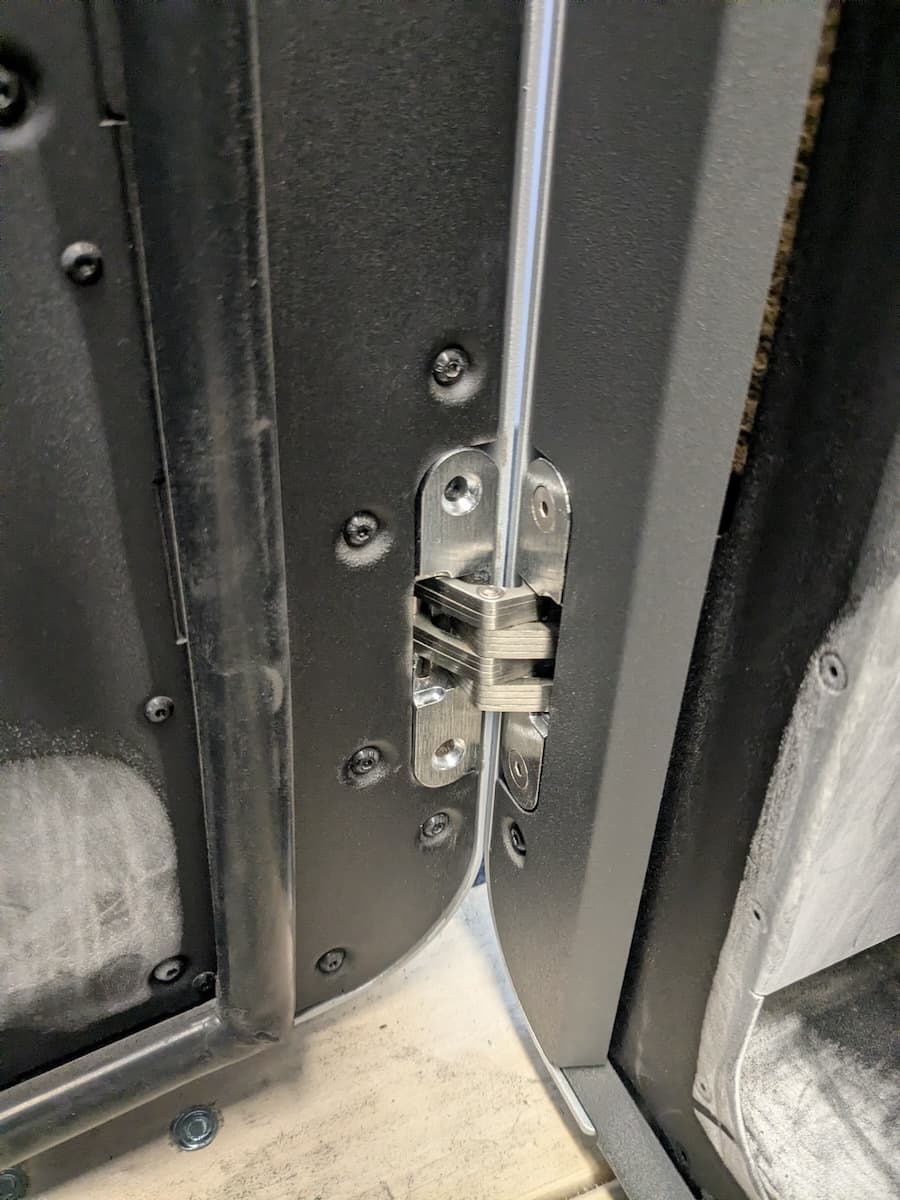

调整铰链，使其处于相同位置，开口角度约为直角。抬起打印箱体门，将其移至铰链处，使铰链就位于门的铰链槽中。在四个螺孔（两个铰链上各有两个螺孔）中各拧入一颗安装螺丝。使用 3mm 六角扳手拧紧螺丝，直至螺丝头与铰链表面齐平。

概览： 安装好新的门铰链后，进行最终检查。

第 1 步：测试门

多次关闭并重新打开打印箱体门。检查门是否能顺畅移动，以及打印机是否能识别门已关闭。联系方式 Formlabs Support 或您的认证服务提供商以分享程序结果
