更换 Fuse 1 代打印箱体门互锁磁铁

Fuse 1 代打印机具有各种互锁装置，以确保打印机安全使用。其中一个传感器可检测安装在打印箱体门上的两个磁铁。如果这些磁铁丢失或掉入门中，传感器将无法检测到它们，您也无法开始或继续打印。

请根据本指南更换 Fuse 1 代打印机打印箱体门互锁磁铁

所需物品：

Formlabs：

第三方：

预计所需时间： 10 –15 分钟

准备工作区

概览： 准备好打印机和无尘的工作区，以便清洁和更换打印箱体联锁磁铁。

警告：

如果打印机在前六个小时内曾用于打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何打印机组件前，请让打印箱体完全冷却至室温。

第 1 步：打开打印箱体门

通过触摸屏上的滑块或过滤柜中的手动释放装置打开打印箱体门。

第 2 步：对打印箱体门的内表面进行真空清理

如果打印箱体门的内表面上积聚了粉末，请先进行真空清理，然后再继续操作。

第 3 步：准备工作区

清理打印机周围的工作区。确保工作区通风良好且没有灰尘。

概览： 从打印箱体门上拆卸互锁磁铁组件。

第 1 步：拧下内门板安装螺丝

使用 2.5mm 六角扳手，拧松并取下将内门板固定在打印箱体门上的 30 颗 M4 螺丝。可能需要移动门垫圈，以找到并拧下底部中央的螺丝。

注：

衬垫内的 10 颗螺丝长度为 10mm，而衬垫外的 20 颗螺丝长度为 6mm。右上角的螺丝为不锈钢材质，其余 29 颗螺丝均为黑色氧化物涂层螺丝。将螺丝分开放置，以便重新安装。

第 2 步：拆卸内门板

从打印箱体门上取下内门板，垫圈朝下放在干净的工作台上。

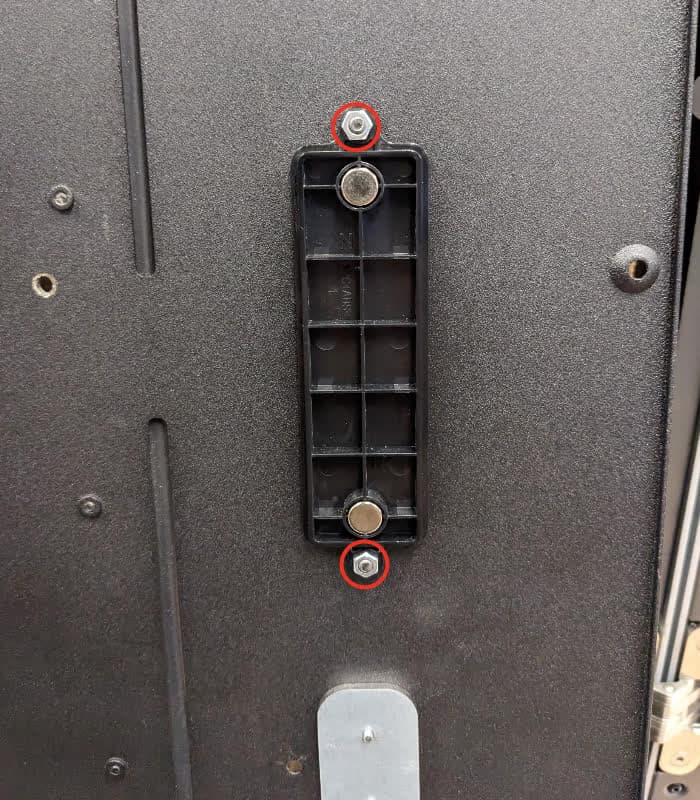

使用 7mm 套筒扳手，拧松并取下将互锁磁铁组件固定在内门板上的两颗螺母。将螺母放在一旁。将互锁磁铁组件放在一旁以备处置。

概览： 将互锁磁铁组件替换件安装并固定在内门面板上

将互锁磁铁组件垂直放置，两块磁铁朝向您。将其放在内门板的两个螺纹螺柱上。

在两个螺纹柱上各拧入一个六角螺母。使用 7mm 套筒扳手拧紧，直至紧固。

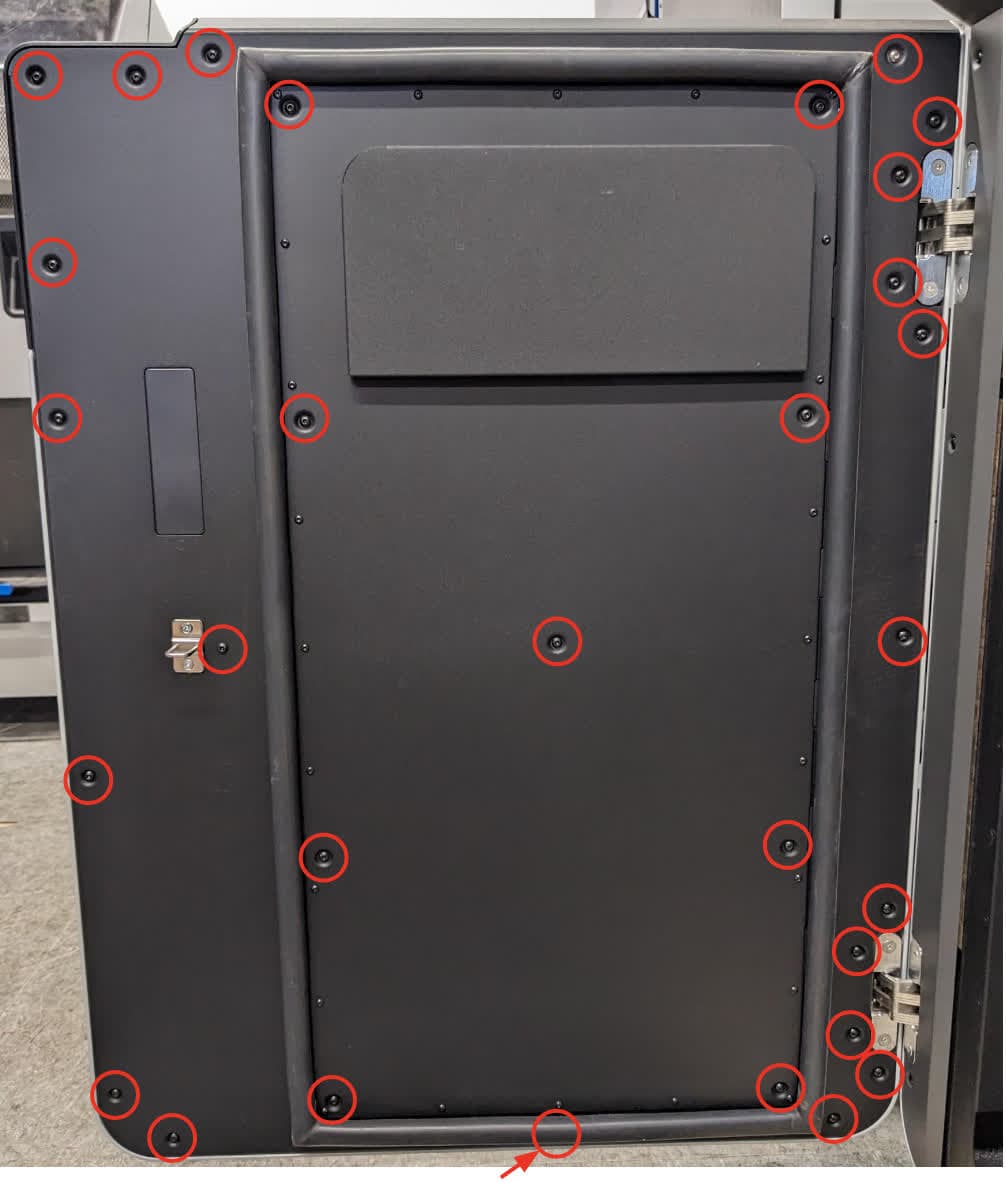

翻转内门板，使垫圈朝向您。将其放在打印箱体门的内侧，将内门板上的 30 个螺孔与门本身的相应螺孔对齐。

在内门板的 30 个螺孔中各拧入一颗 M4 螺丝。如前所述，密封垫内的 10 颗螺丝长度为 10mm，而密封垫外的 20 颗螺丝长度为 6mm。右上角的螺丝为不锈钢材质，其余 29 颗螺丝均为黑色氧化涂层。使用 2.5mm 六角扳手，拧紧所有 30 颗螺丝，直至完全紧固。

概览： 安装好新的互锁磁铁后，进行最终检查。

第 1 步：测试互锁系统

插入成型室和光学盒，并在料斗中填充粉末（如有必要）。关闭打印箱体门并开始测试打印。检查打印机是否能识别门已关闭，并且打印是否正常进行。联系方式 Formlabs Support 或您的认证服务提供商以分享程序结果
