更换 Fuse 1 代石英管加热器

Fuse 1 代打印机使用两个石英管加热器（位于打印箱体顶部）在打印过程中均匀加热打印箱体。如果其中一个或两个加热器均损坏或发生故障，打印机可能无法达到正常打印所需的温度。

请按照本指南更换 Fuse 1 代打印机的石英管加热器。

危险：

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

所需物品：

Formlabs：

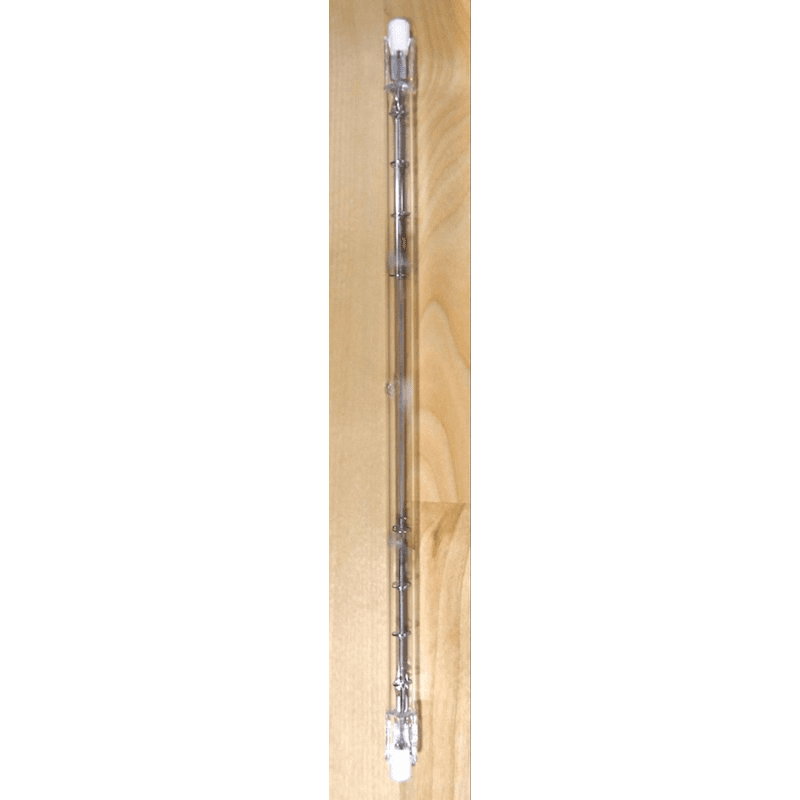

石英管加热器替换件
- 230V PN：RP-FS1-230-QT-01
- 120V PN：RP-FS1-120-QT-01

第三方：

2.5mm 六角螺丝刀
护目镜
口罩（N95 或更高等级）
非反应性丁腈手套
乙醇（99%，无水）
PEC*PAD

预计所需时间： 10–20 分钟

准备工作区

概览： 准备好成型室和无尘的工作区，以便更换石英管加热器。

第 1 步：准备工作区

清理打印机周围的工作区打印机。确保工作区通风良好且没有灰尘。

警告：

如果打印机在过去六小时内进行了打印，请勿执行此程序。在触摸或检查任何打印机组件前，请让打印箱体完全冷却至室温。否则可能造成严重烧伤或被石英玻璃碎片割伤。

准备好本程序所需的个人防护装备。

警告：

处理散粉或未烧结的粉末时，请穿戴适当的个人防护装备。请参阅支持文档 Formlabs SLS 产品的安全性，了解更多信息。

佩戴非反应性丁腈手套和护目镜。
在处理散粉时，务必确保充分通风。
处理粉末时，请戴好口罩（N95 或更高防护等级）。
避免吸入烟雾/蒸汽/喷雾/粉尘。
请勿在处理粉末时进食、饮水、吸烟或使用个人用品。避免接触皮肤、眼睛和衣服。

第 2 步：打开打印机门

在触摸屏上，拖动 解锁门 滑块。打印箱体门将解锁。打开打印箱体门。

第 3 步：取出成型室

如果打印机中已安装成型室，请将其取出并放在一旁。

第 4 步：断开打印机电源

请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。

危险：

在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。

拆卸空间滤波器

概览： 拆卸覆盖待更换石英管加热器的空间滤波器。

第 1 步：拧下空间滤波器固定螺丝

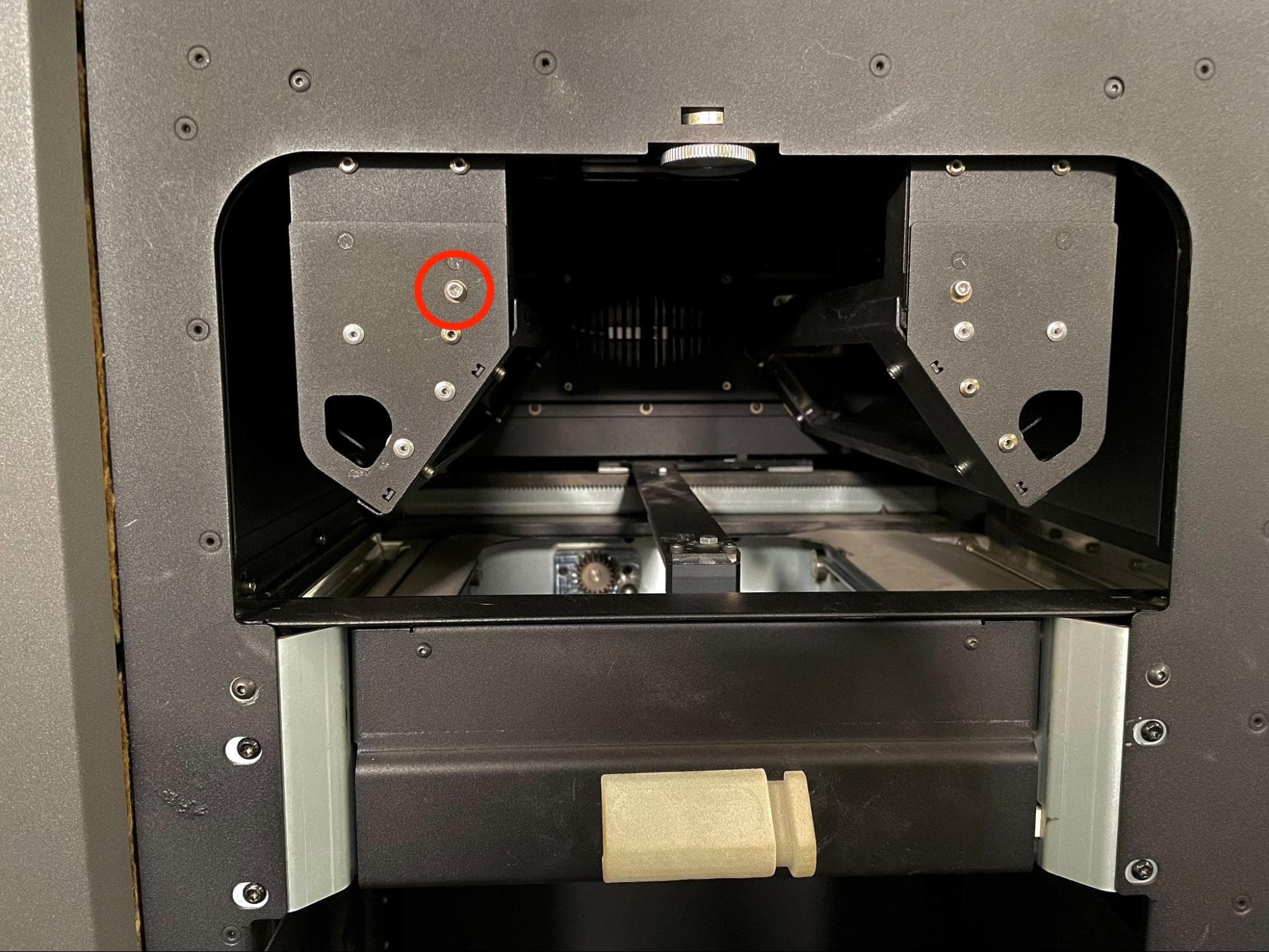

使用 2.5mm 六角扳手，卸下将石英管加热器的空间过滤器固定在灯架上的 8.0mm M3 平头螺丝。

第 2 步：拆卸空间滤波器

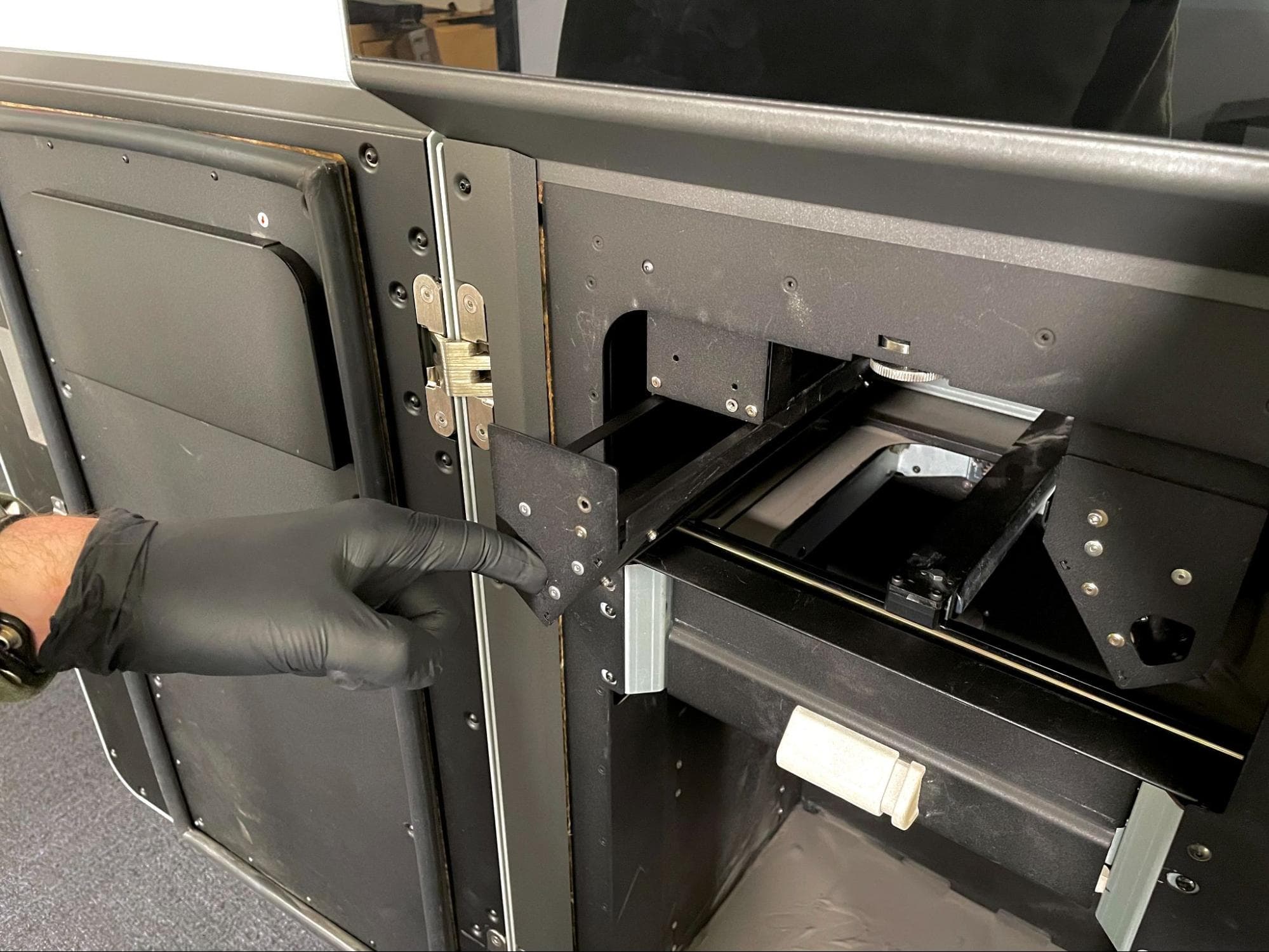

将手指插入空间滤波器的槽中，将其从打印箱体中拉出。将空间滤波器放在一旁。

拆卸石英管加热器

概览： 拆卸待更换的石英管加热器。

注意：

在处理石英管时应小心谨慎。如果操作不当，石英管可能会碎裂、破裂或断裂。如果石英玻璃损坏，将导致石英管在启动时爆炸。从不在未佩戴丁腈手套的情况下处理石英管。在此过程中，如果外露的皮肤接触到石英玻璃，请用蘸有乙醇的 PEC*PAD 彻底清理石英管。

第 1 步：从前部插座上取下石英管加热器

找到位于打印箱体背面的石英管加热器后部陶瓷插座。用两根手指轻轻握住石英管加热器的前端。将石英管加热器向后部陶瓷插座的方向推动。

第 2 步：将石英管加热器与前部插座分离

在仍然将石英管加热器推向后部陶瓷插座的同时，小心地将石英管的前颈引导到对齐卡口处，直至其不再受限，陶瓷底座与前部插座分离。

注意：

管颈可能会因刮擦对齐卡口而出现碎裂或开裂。如果管颈无法畅通无阻地滑入对齐卡口，请小心地旋转石英管，同时向后推，直至管颈轻松滑入卡口。

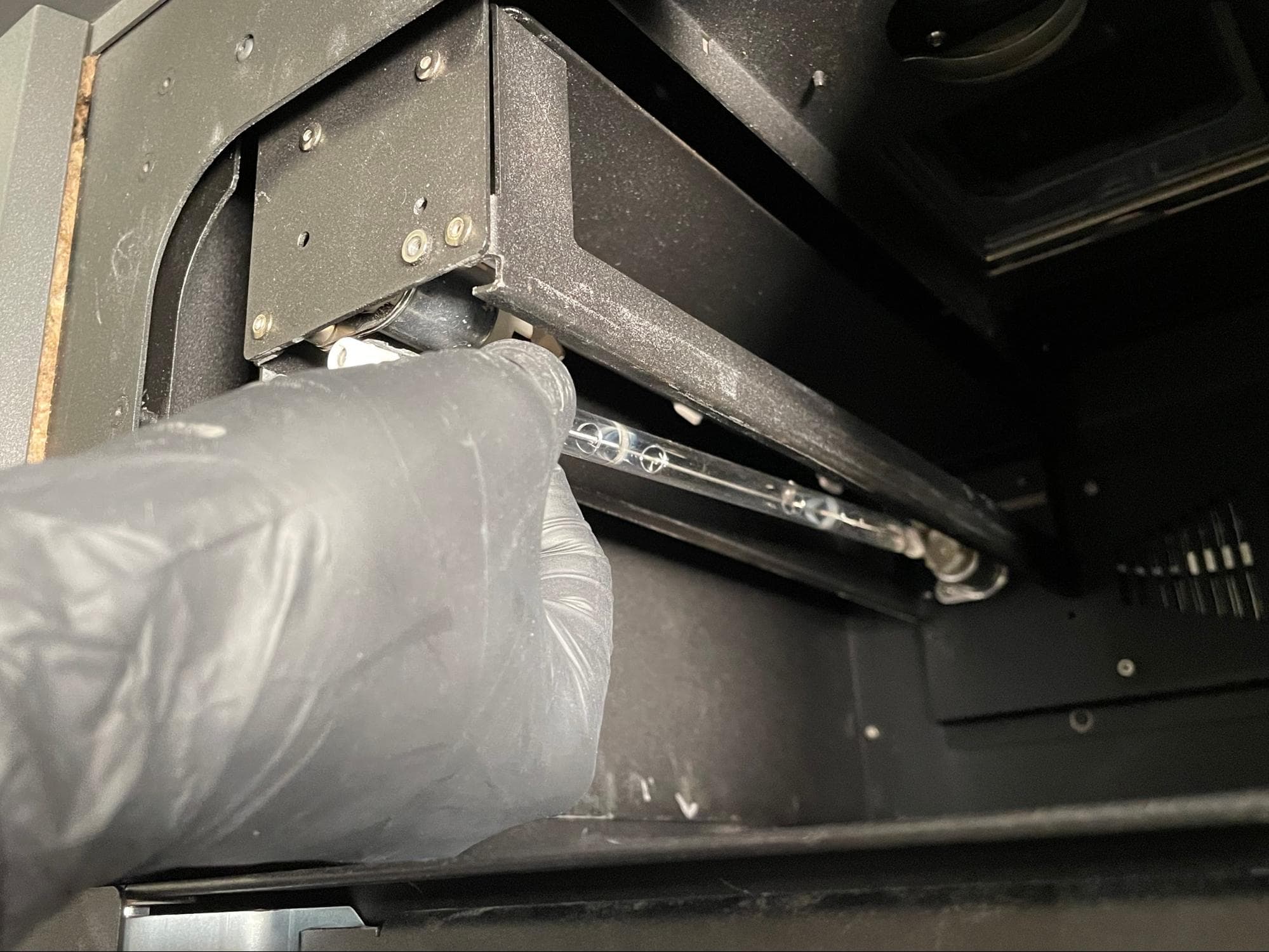

第 3 步：拆卸石英管加热器

石英管加热器的陶瓷底座和颈部确保打印机前部前部陶瓷插座以及对齐后，松开对管的压力。小心地将石英管从灯罩上取下，并移出打印箱体。

安装石英管加热器替换件

概览： 对齐并安装新的石英管加热器。

第 1 步：准备石英管加热器

检查丁腈手套。如果有任何破洞或开口，请更换一副新手套。

戴上丁腈手套后，从包装中取出新的石英管。如果要更换两个石英管加热器，每次只能从包装中取出一个石英管。

注意：

第 2 步：将石英管加热器插入后部插座

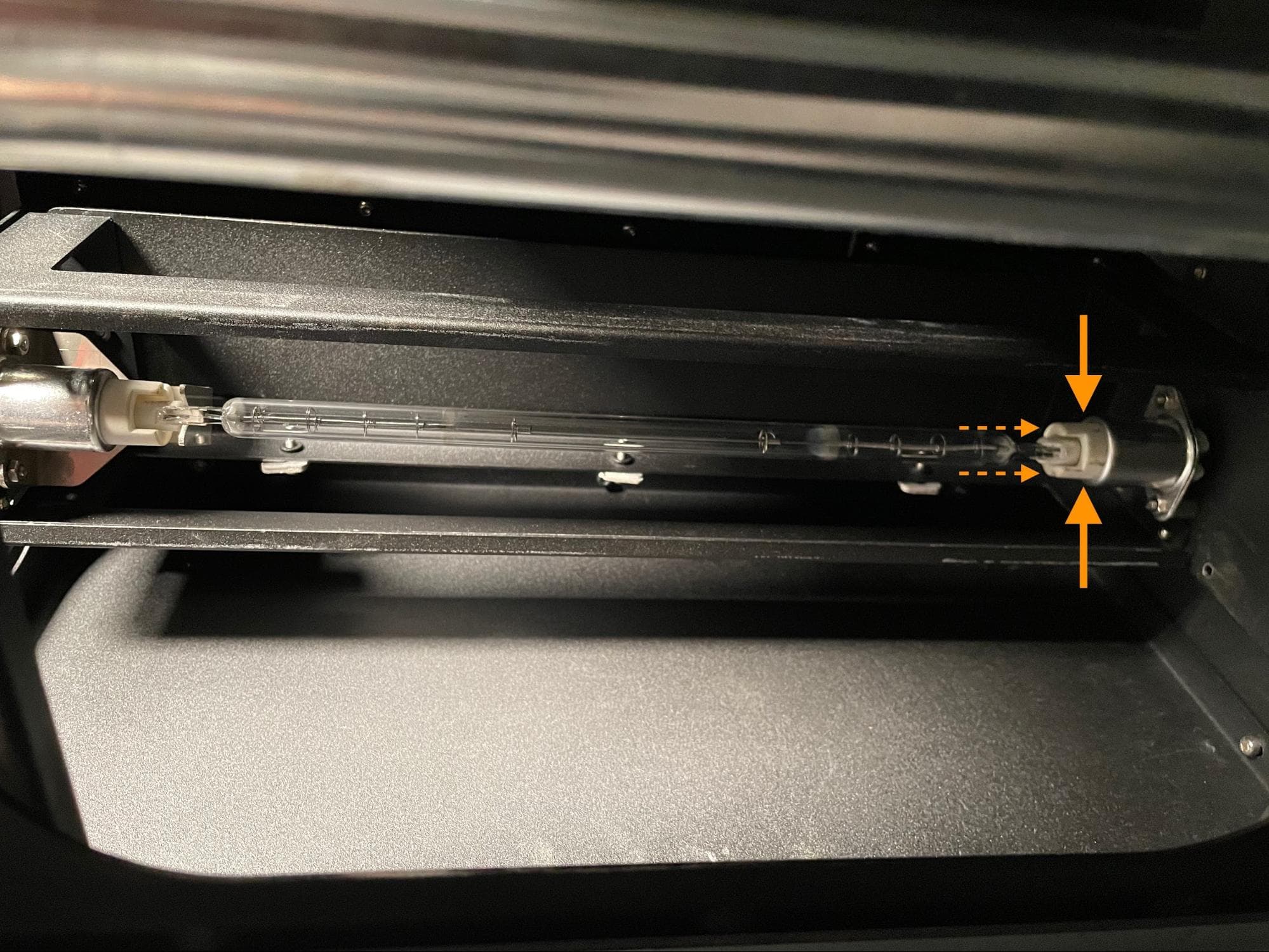

找到后部陶瓷插座打印箱体的后部将新的石英管加热器放入打印机，并将一端的陶瓷底座对准后部插座。将陶瓷底座插入插座。

第 3 步：将石英管加热器插入前部插座

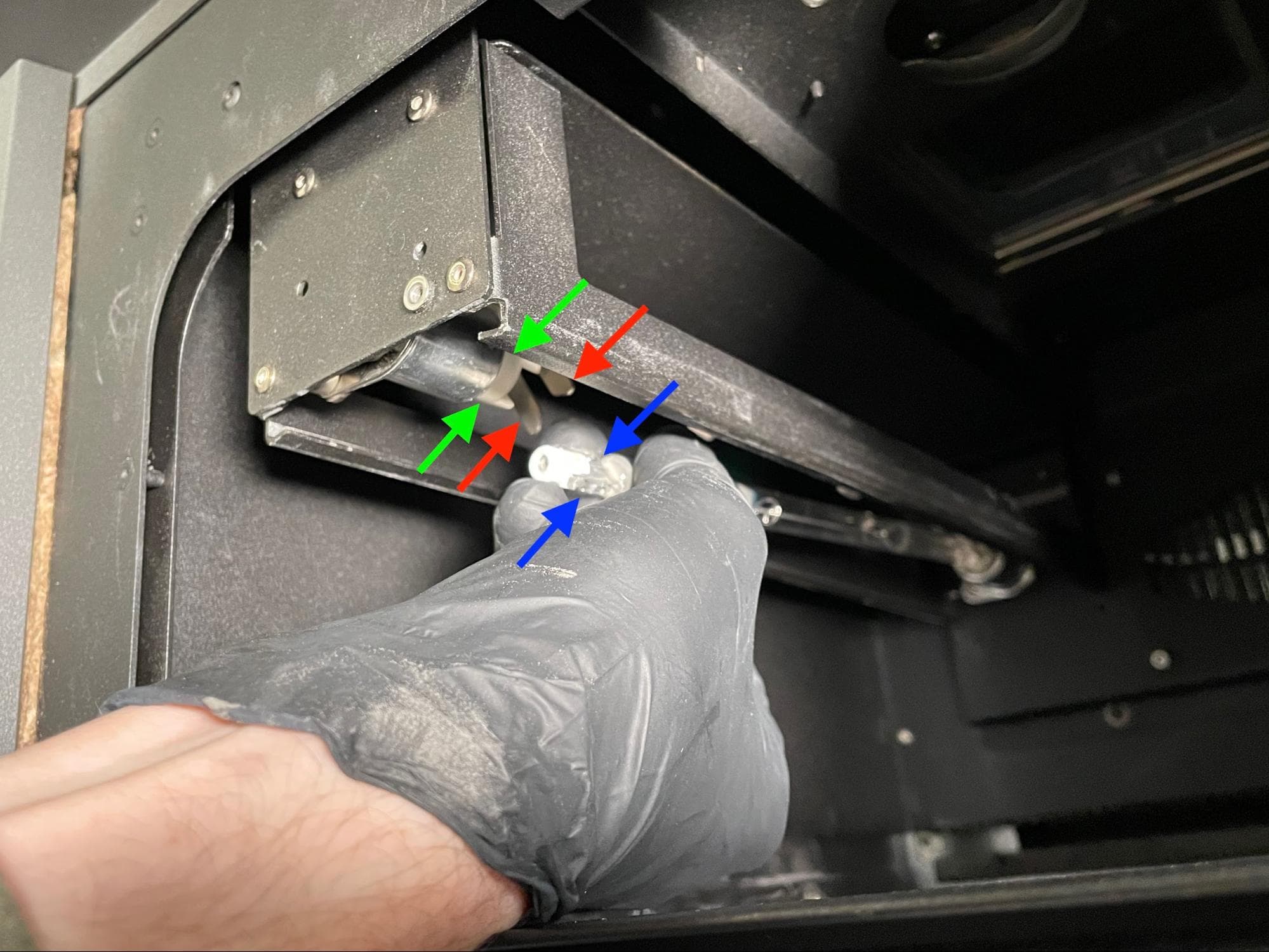

用两根手指轻轻握住石英管加热器的前端。将石英管加热器推向后部陶瓷插座。小心地将管子的前颈放入对齐插片直到陶瓷底座与前部插座。

如果石英管加热器未充分推入后部插座，前部陶瓷底座就无法清除前部插座。同样，如果将石英管加热器向后部插座方向推入过深，则前部陶瓷底座可能会撞到对齐卡口。根据需要调整对石英管加热器施加的压力，直至管颈轻松滑入对齐卡口。

注意：

管颈可能会因刮擦对齐卡口而出现碎裂或开裂。如果管颈无法畅通无阻地滑入对齐卡口，请小心地旋转石英管，同时向后推，直至管颈轻松滑入卡口。

第 4 步：完全安装石英管加热器

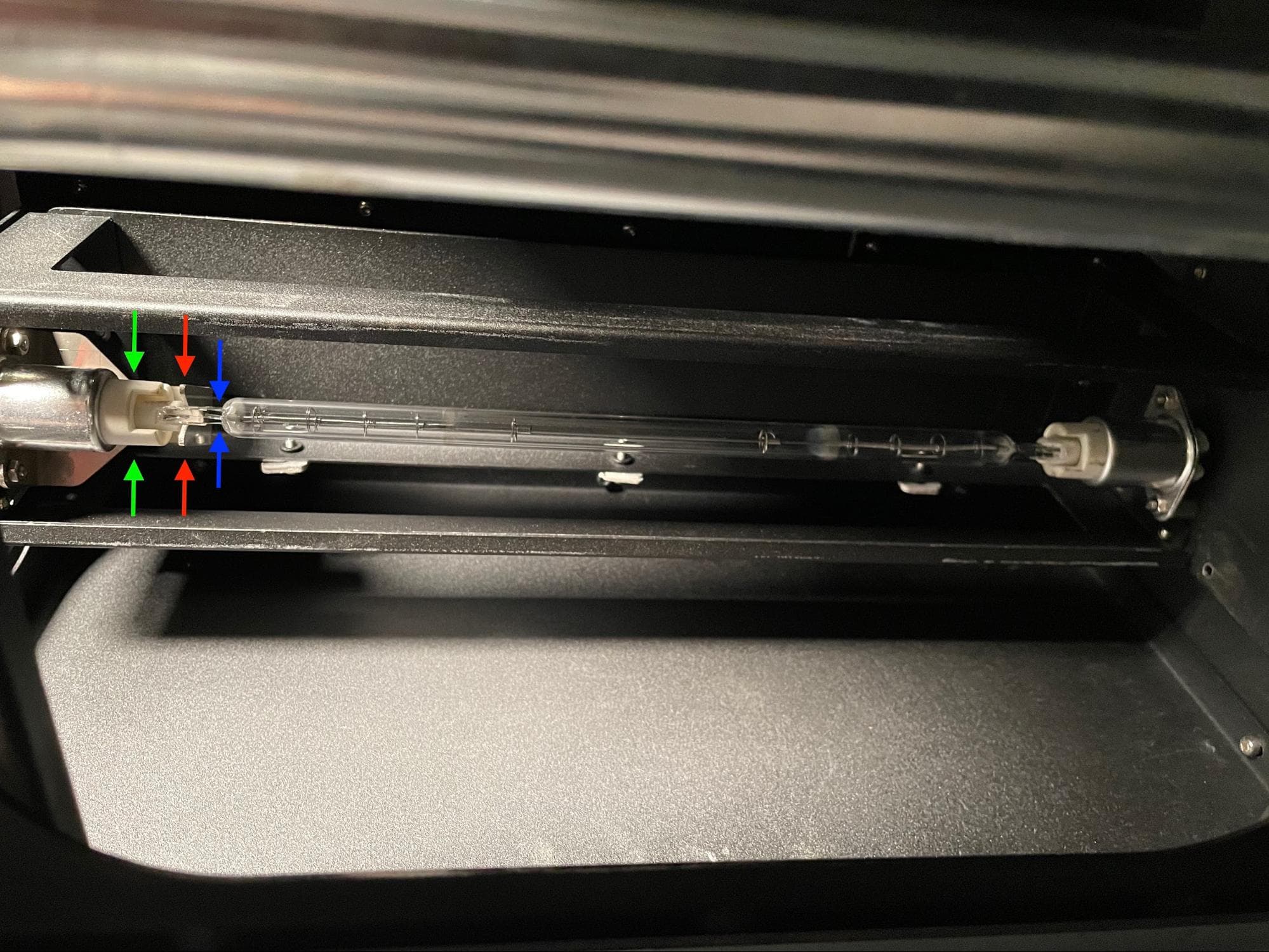

检查管颈已完全就位对齐插片并且前部陶瓷底座与前部插座。慢慢松开对石英管加热器的按压，使前部陶瓷底座插入前部插座。

第 5 步：检查石英管加热器的安装情况

轻轻地握住石英管加热器前部颈部将其取出仔细检查是否有松动，石英管不应轻易移动或旋转。

重新安装空间滤波器

概览： 对齐并重新安装空间滤波器。

第 1 步：将空间滤波器与灯架对齐

将空间滤波器的槽与灯架上的导轨对齐。

第 2 步：安装空间滤波器

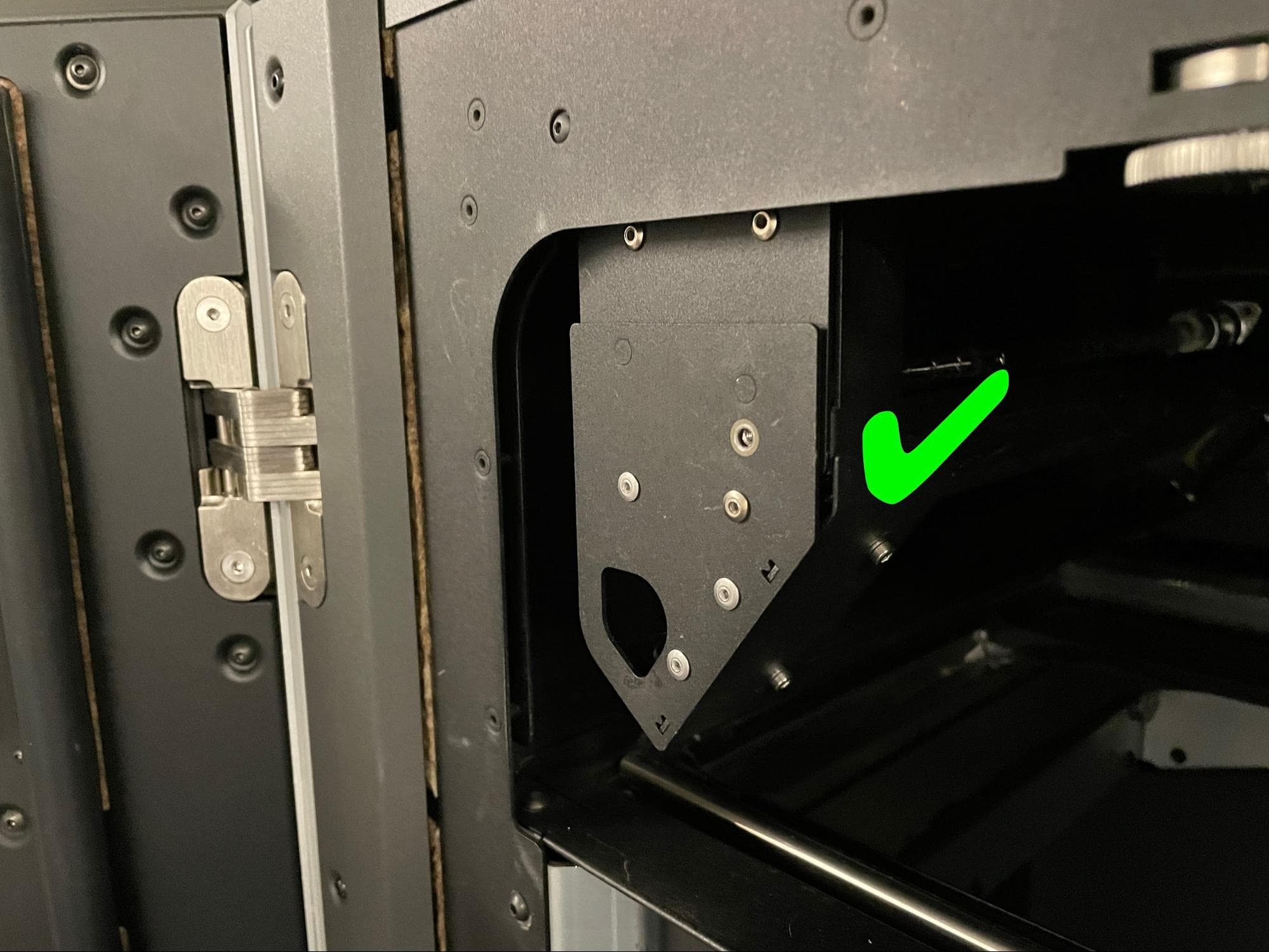

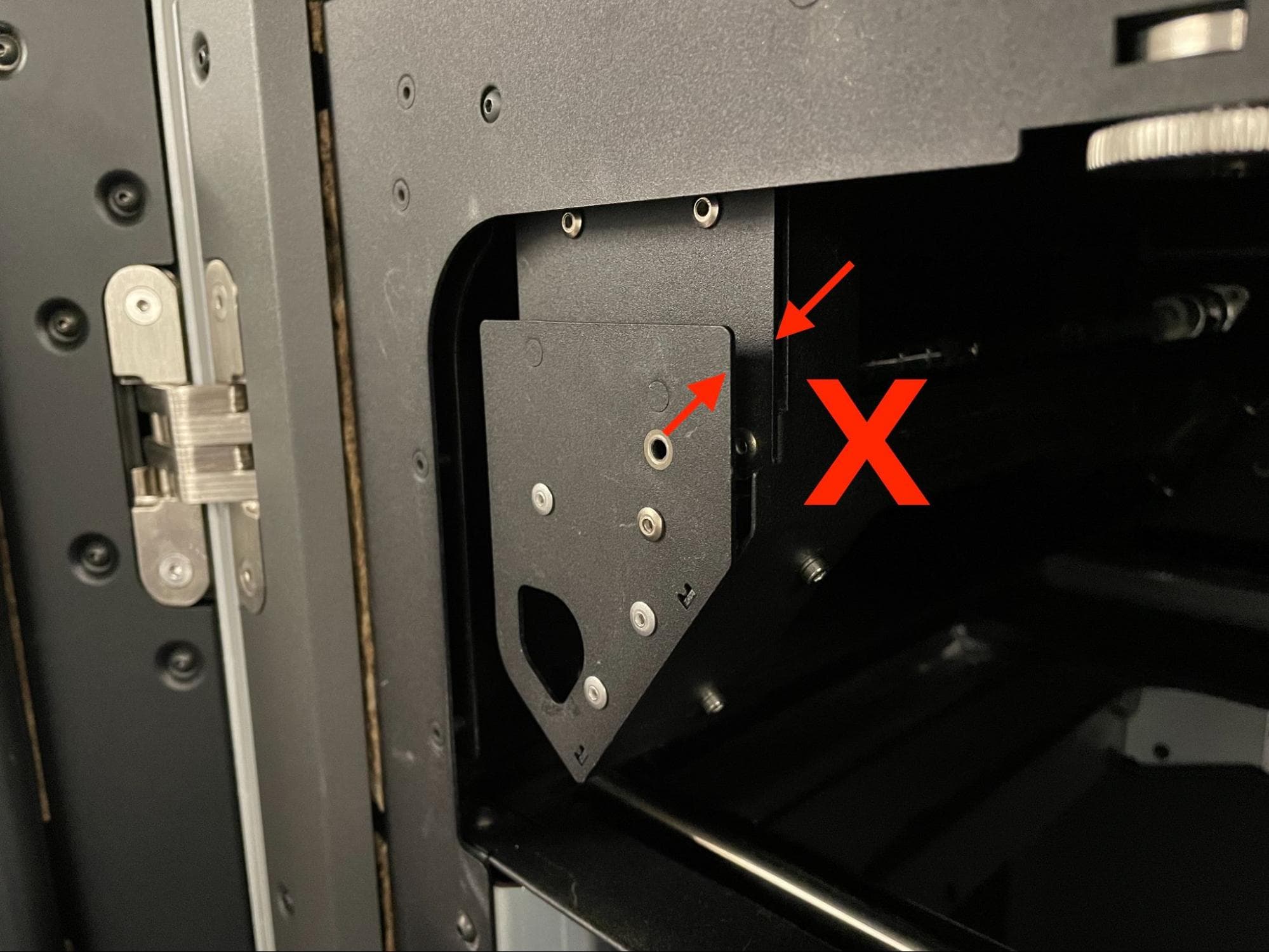

将空间滤波器沿导轨推向打印机的背面。确保空间滤波器正面内侧的对准销钉进入灯架上相应的孔洞中。正确安装后，空间滤波器前端与灯架前端齐平。

第 3 步：固定空间滤波器

将 8.0mm M3 平头螺丝拧入空间滤波器前面的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

完成修复

概览： 更换石英管加热器后，进行最终检查。

第 1 步：插入成型室

将成型室插入打印机。锁上成型室锁销，并将成型室的插头连接到机器上。关闭打印打印机门。

第 2 步：接通打印机电源

连接打印机电源线并打开电源。打印机将初始化。

第 3 步：测试修复效果

开始打印。监控打印机以确保其成功达到目标温度联系方式 Formlabs Support 或您的认证服务提供商以分享程序结果
