所需物品：
Formlabs：
- 重涂机马达替换组件
第三方：
- 2.0mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 3.0mm 六角扳手（平头）
- 6.5 mm 平头 螺丝刀
- 非反应性丁腈手套
- 手电筒或其他光源
白皮书
更换 Fuse 1 代重涂机马达组件
更换 Fuse 1 代重涂机马达组件
挑 重涂机马达组件 为打印机供电 Fuse 1 代打印机的涂抹机滚轴。 在打印过程中，重涂机滚轴会从打印箱体上部的两侧拾取粉末，然后逐层沉积粉末。 如果混合器马达 重涂机马达组件 可能 防止重涂机滚轴在打印箱体中正确分布粉末，导致打印失败。
请根据本指南更换 重涂机马达组件 在 Fuse 1 代打印机上 打印机。
预计所需时间： 45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区 重涂机马达组件。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
移除 后部 面板
概览： 取下 后部 面板，以便操作打印机内部。

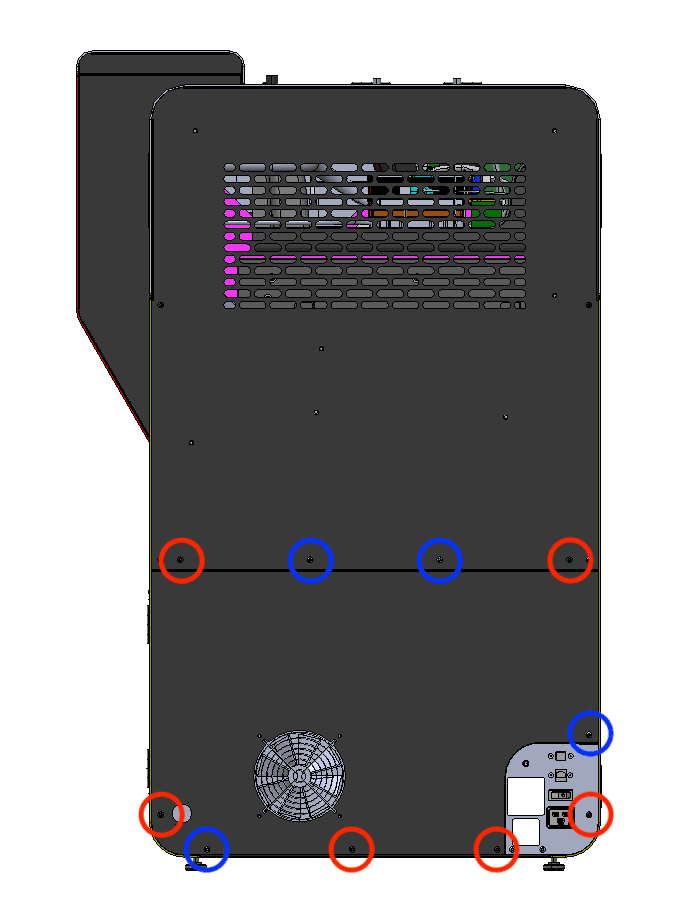

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手 将下部后面板固定在打印机上的六颗黑色面板螺丝和四颗铬色面板接地螺丝。 将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

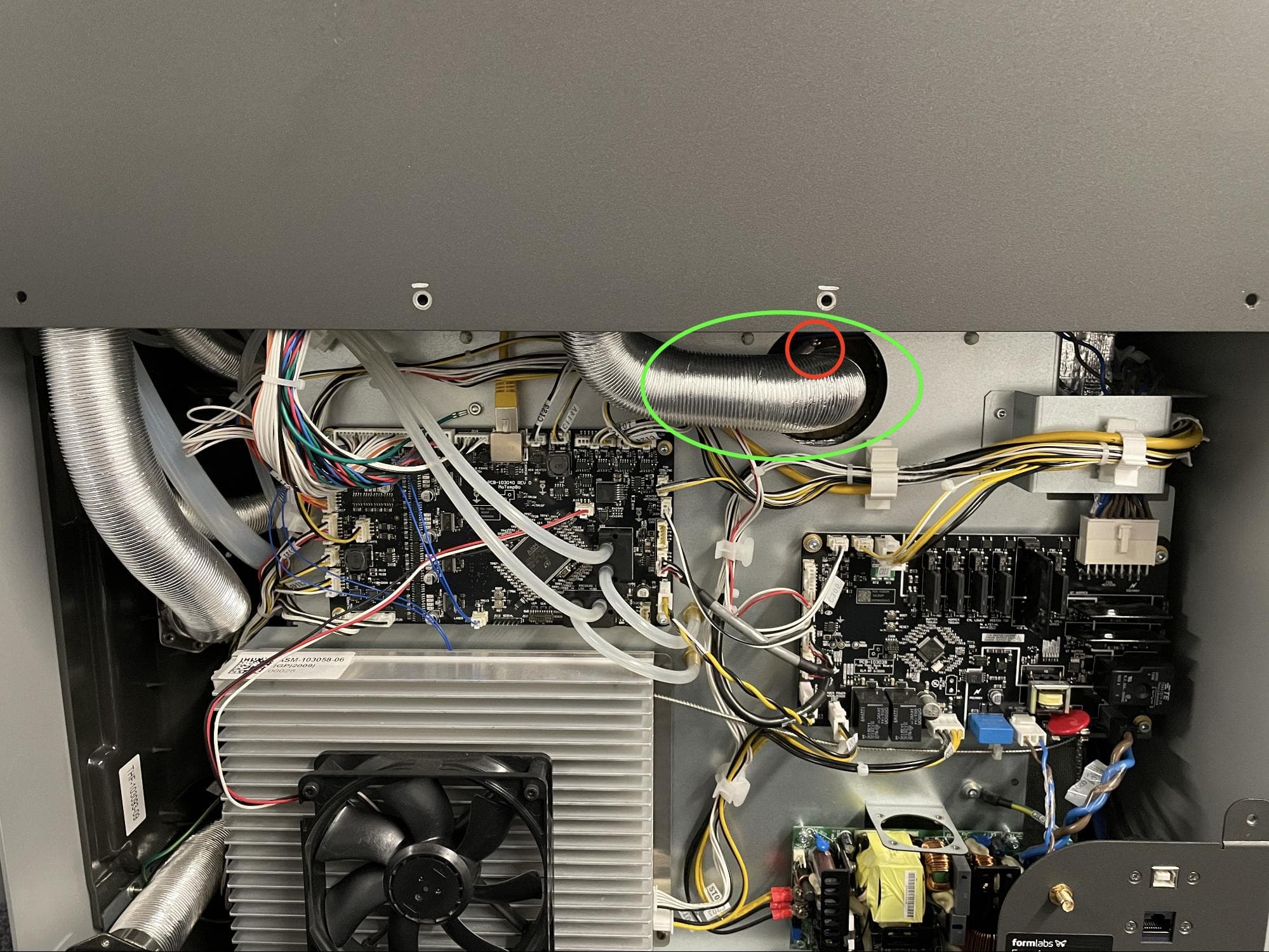

第 3 步：找到排气管和环形夹
找到打印机中央与排气管相连的环形夹。
第 4 步：拧松环形夹紧螺丝
使用 6.5mm 平头螺丝刀，拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。

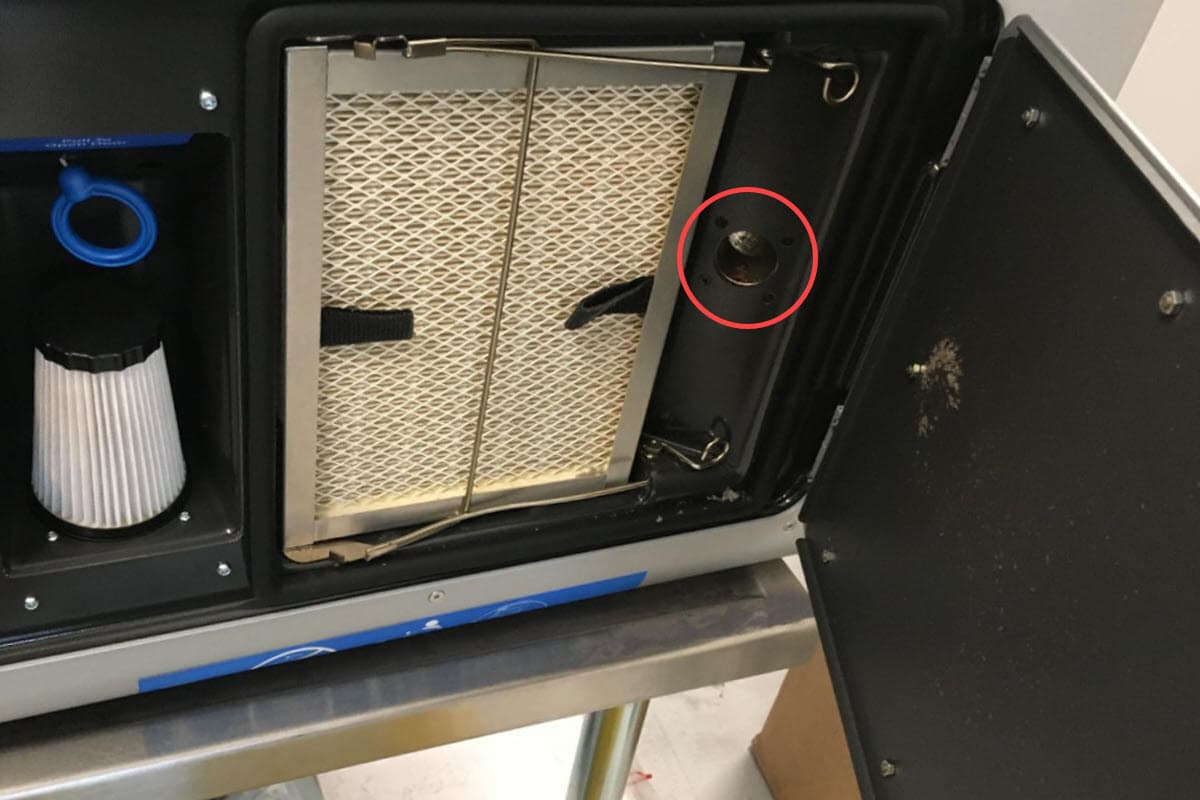

第 5 步：找到进气口
打开打印机的过滤柜门。吸风口位于机柜右侧。

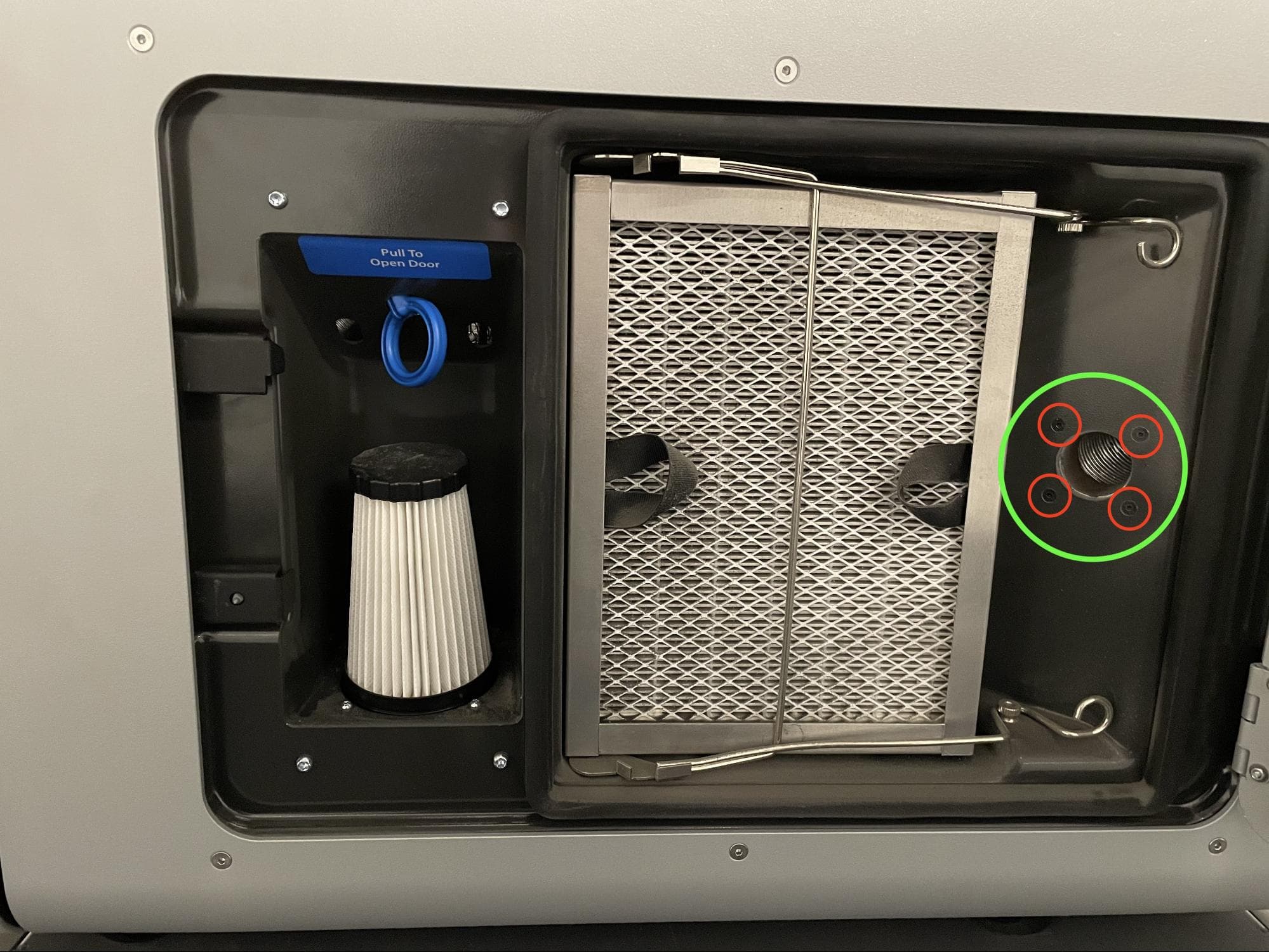

第 6 步：拧下进气口螺丝
使用 2.0mm 六角扳手，拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。
第 7 步：拧下上部后面板螺丝

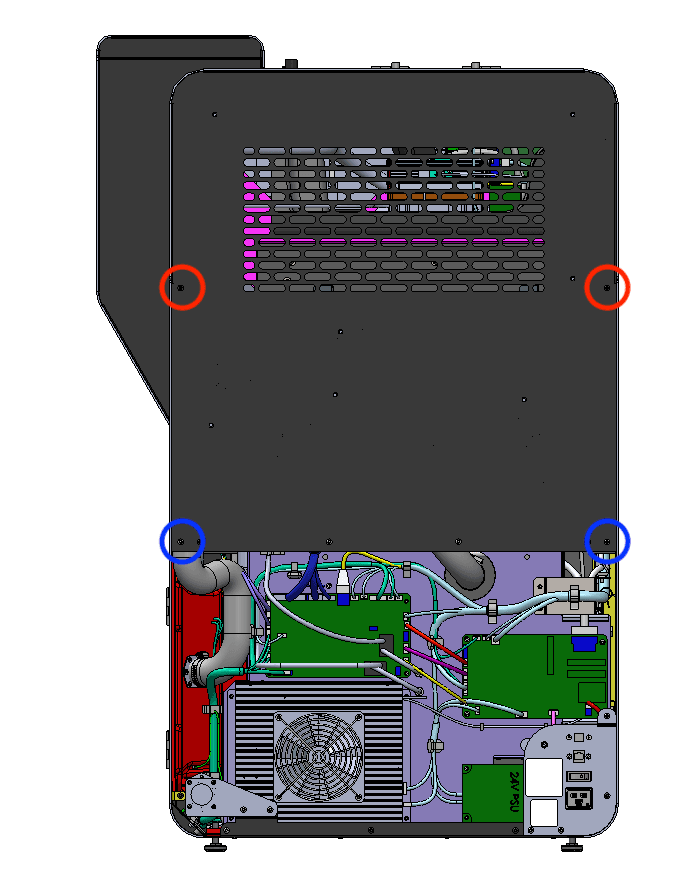

两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁，注意将 Black Resin 以及 铬 螺丝，以便稍后重新安装。

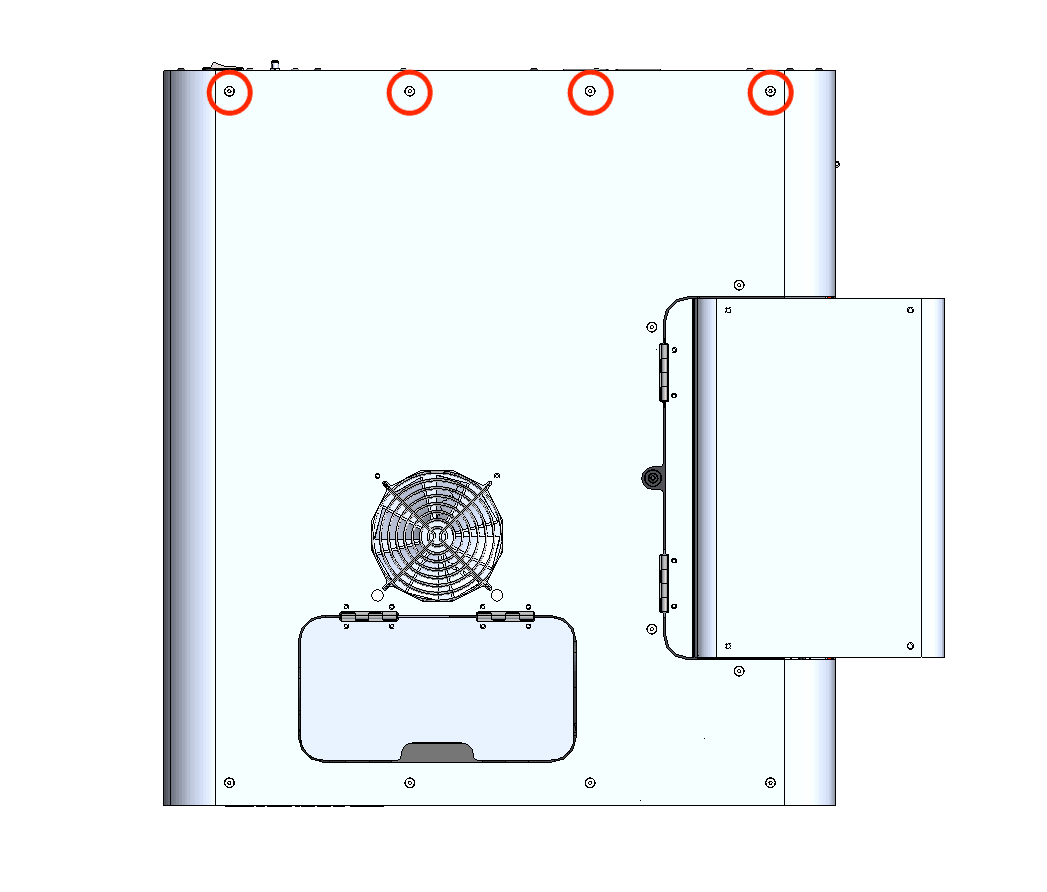

第 8 步：拧下上部后面板螺丝
使用 2.5mm 六角扳手，拧下将上部后面板固定到打印机上的八颗螺丝：
- 打印机缓冲器侧的两颗 6mm 螺丝
- 打印机顶部的四颗 6mm 螺丝
- 打印机料斗侧的两颗 6mm 螺丝
将螺丝放在一旁。
第 9 步：拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸重涂机马达组件
概览： 取下 从打印机中拆卸 打印机的电源线

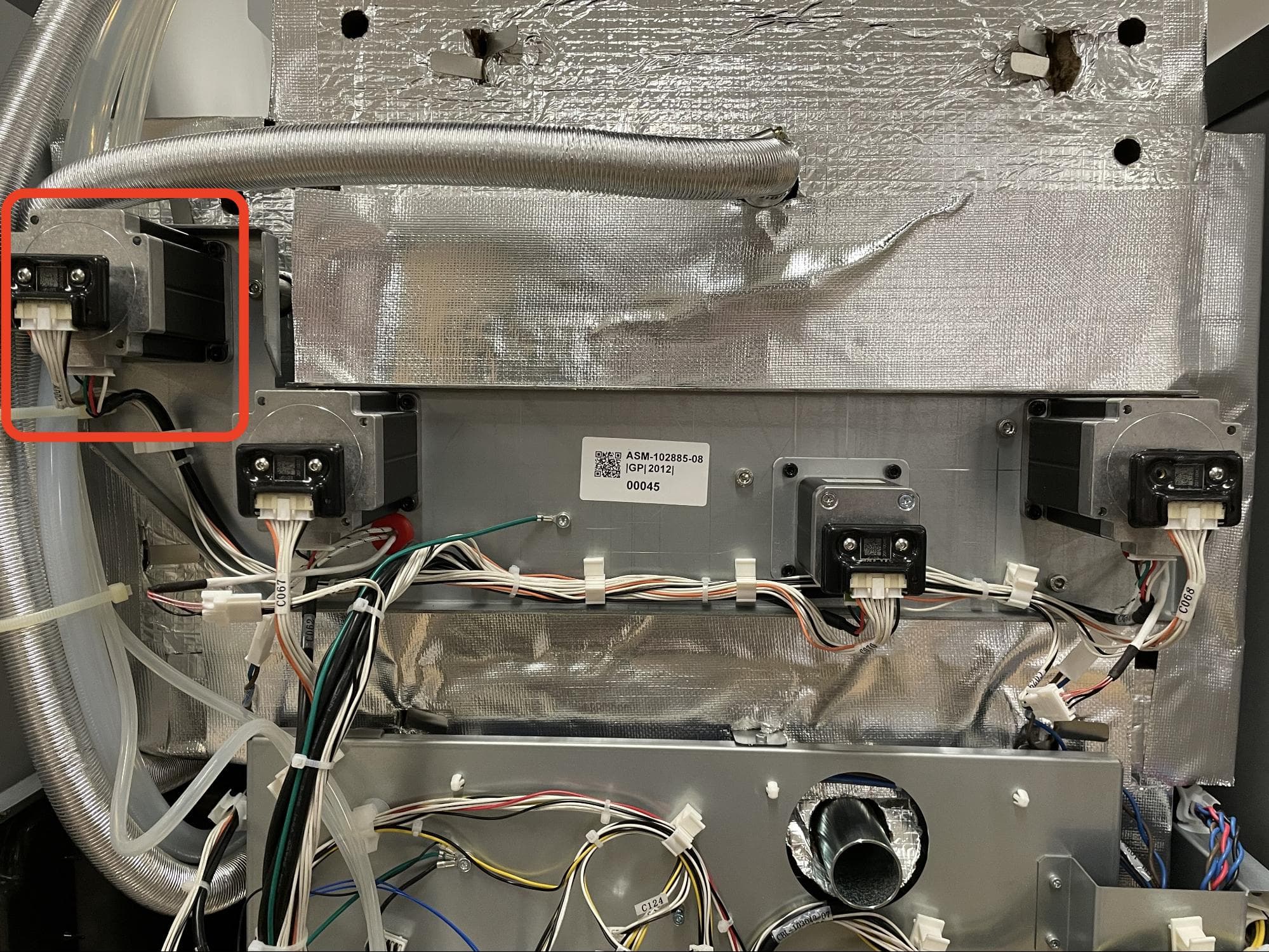

第 1 步：找到重涂机马达组件
面向打印机后部，重涂机马达组件位于打印机料斗侧的马达安装支架上。

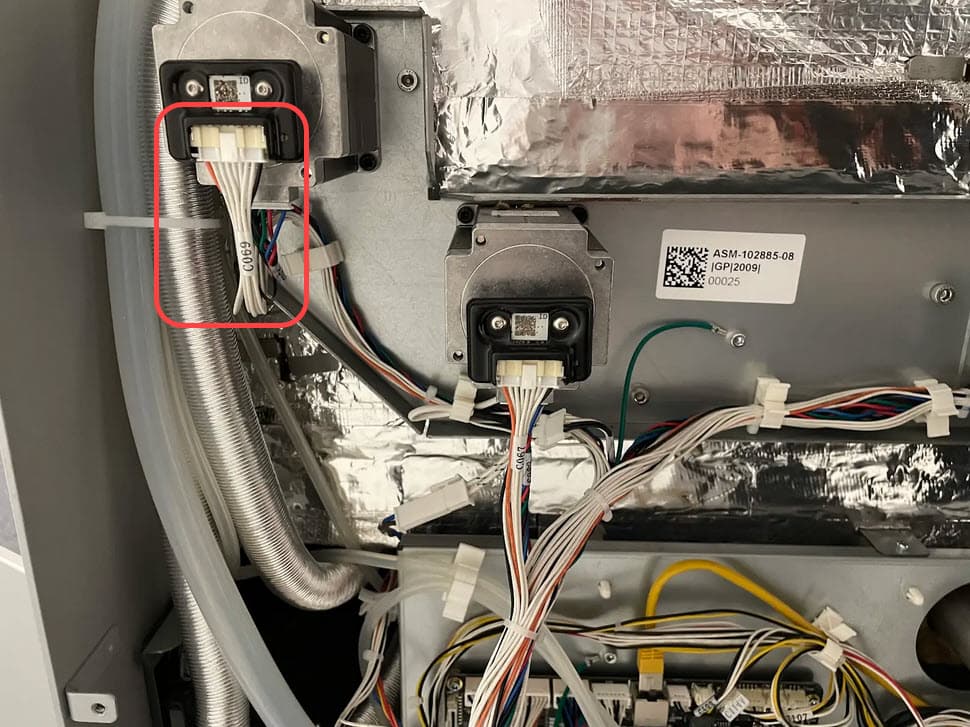

第 2 步：断开编码器电缆
按下塑料插片，轻轻拉动连接器，使其与外壳分离，断开标有 CO69 的编码器电缆。请勿拉扯电线。

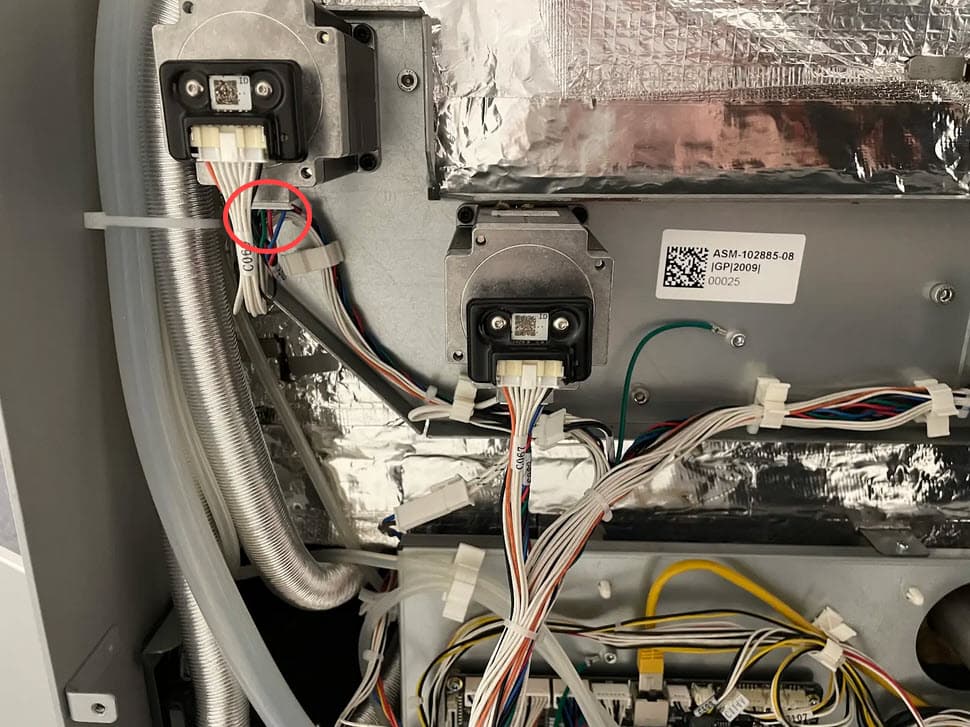

第 3 步：断开马达电缆
抓住白色连接器，轻轻将其从外壳上拉开，断开标有 CO64 的电机电缆。请勿拉扯电线。
第 4 步：拧下重涂机马达组件螺丝
使用 3.0mm 六角扳手，拧下将重涂机马达组件固定在马达安装支架上的四颗螺丝。将螺丝放在一旁。
第 5 步：拆卸重涂机马达组件
将重涂机马达组件直接向后拉离打印机。将马达组件放在一旁，以便与电子废弃物一同处置。
安装重涂机马达组件替换件
概览： 取下 从打印机上拆卸重涂机马达组件，安装替换件 重涂机马达组件。
第 1 步：对准重涂机马达组件替换件
将重涂机马达组件替换件与马达安装支架对齐，使马达和编码器电缆连接器朝下。确保重涂机马达组件螺孔与马达安装支架上的相应孔对齐。
第 2 步：旋转重涂机轴
旋转重涂机轴，直到与重涂机马达组件替换件啮合。

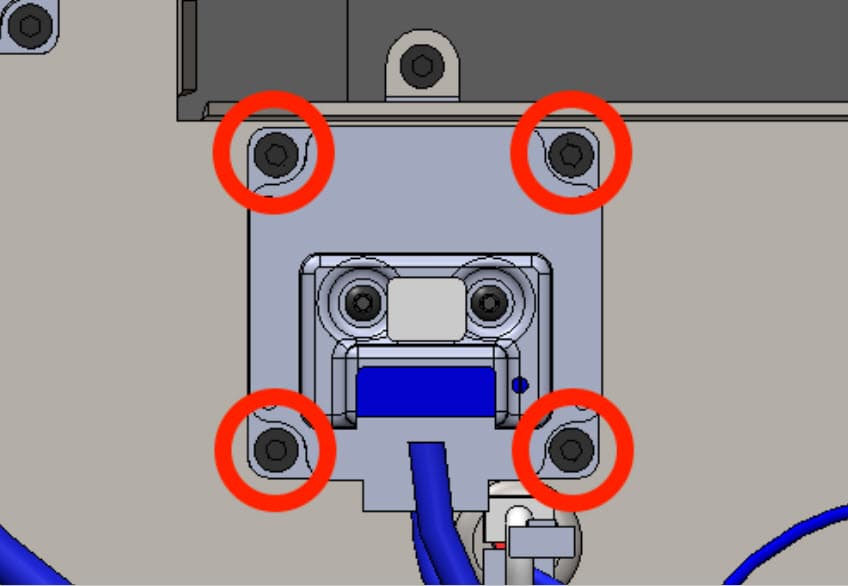

第 3 步：安装重涂机马达组件替换件
将四颗 10.0mm 螺丝拧入马达安装支架的螺孔中。使用 3.0mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：重新连接马达组件电缆
马达电缆 C064
编码器电缆 C069
将马达电缆和编码器电缆重新连接到重涂机马达组件上的白色连接器中。必须按照正确方向，才能将电缆插入连接器。注意请勿折弯连接器的针脚。请勿拉扯电线。
重新安装后面板
概览：安装好重涂机马达组件替换件后，重新安装并固定后面板。
第 1 步：将上部后面板与打印机对齐
抬起上部后面板，对准打印机顶部的四个螺孔。
第 2 步：拧紧上部后面板顶部螺丝
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。可能需要调整排气管，以便正确定位上部后面板。
第 3 步：拧紧缓冲器侧面板螺丝
将两颗 6mm 螺丝拧入缓冲器侧螺孔，将两颗 6mm 螺丝拧入料斗侧螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：拧紧料斗侧面板螺丝
将两颗 6mm 螺丝拧入料斗侧螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 5 步：固定上部后面板接地螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。关于黑色和铬色螺丝的正确位置，请参考上图。使用 2.5mm 六角扳手，拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。
注意：
铬色螺丝的位置对打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

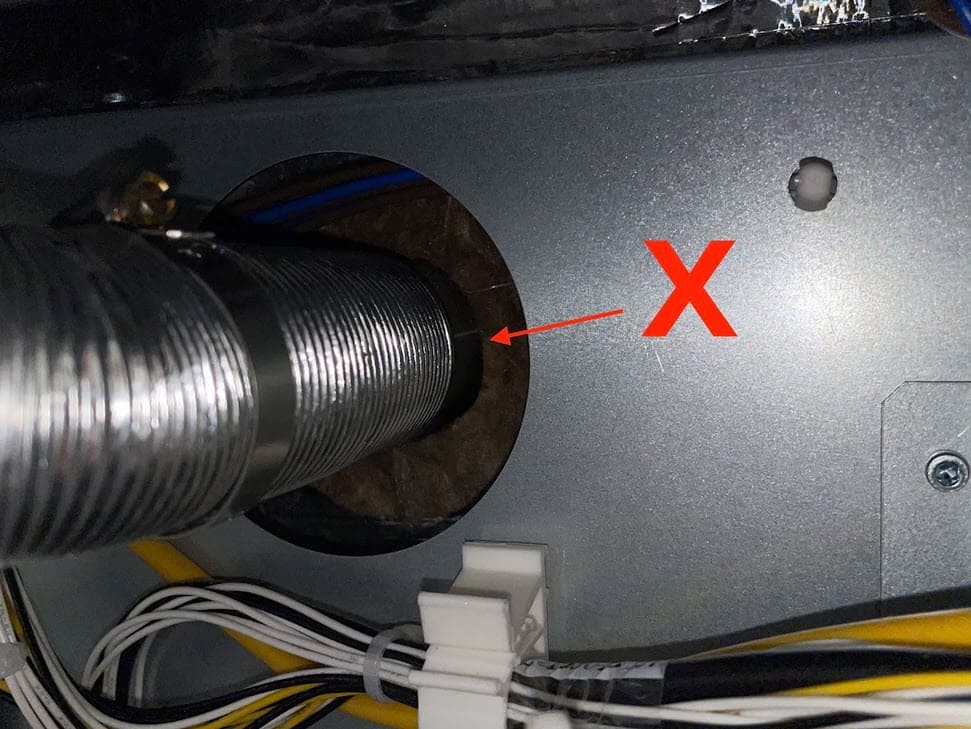

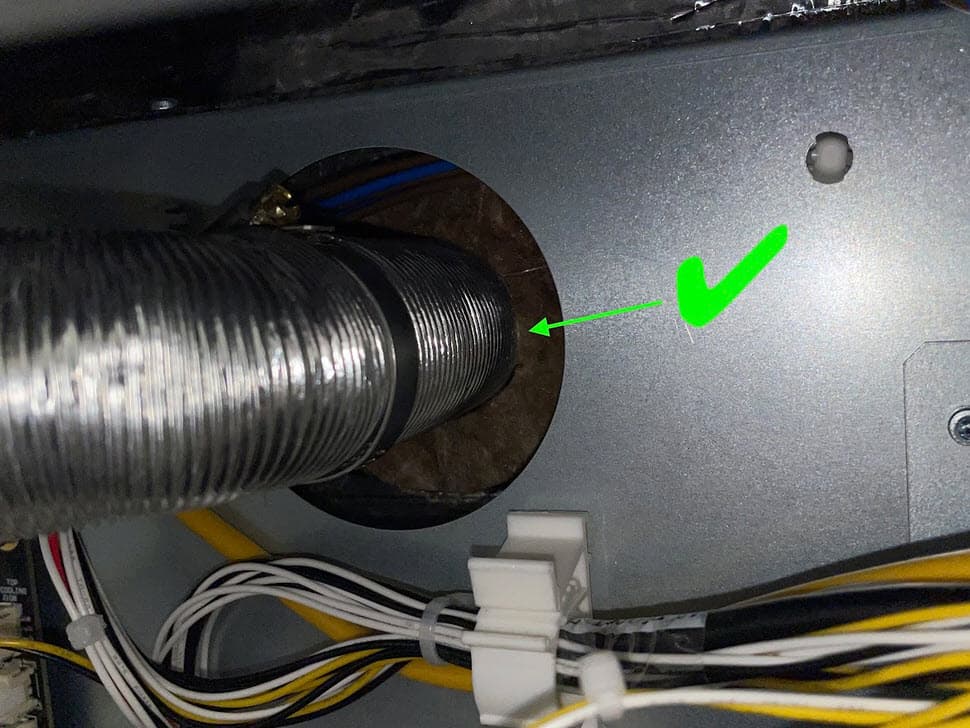

第 6 步：将排气管滑入到位
将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步：拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹，直至完全紧固。
第 8 步：拧紧排气口螺丝
打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝，直至完全紧固。
第 9 步：检查排气管密封
为确保排气管安装板和过滤柜外壳之间没有缝隙，请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线，则说明排气管未充分密封。如有必要，使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。
第 10 步：固定下部后面板接地螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。关于黑色和铬色螺丝的正确位置，请参考上图。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
铬色螺丝的位置对打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
完成修复
概览：安装好重涂机马达组件替换件后，接通打印机电源并进行最终检查。
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保重涂机滚轴移动正常，粉末分布正常。请联系 Formlabs Support 或您的 认证服务提供商，以分享该程序的结果。
