所需物品：
Formlabs：
- Fuse 1 代 RTD 温度传感器替换件 (RP-FS1-BRTD-02)
第三方：
- 2mm 六角扳手（平头）
- 2.5mm 六角扳手（平头）
- 6.5mm 一字螺丝刀
- 伸缩式磁铁棒
- 美工刀
- 平口剪钳
- 护目镜
- 非反应性丁腈手套
- 口罩（N95 或更高防护等级）
白皮书
更换 Fuse 1 漏斗槽 RTD
更换 Fuse 1 漏斗槽 RTD
Fuse 1 使用多个加热器将粉末加热到适合烧结的温度。料斗槽加热器上的电阻温度检测器 (RTD) 出现故障会导致打印机无法正常工作。
请根据本指南更换 Fuse 1 打印机的料斗槽加热器 RTD。如需更换 Fuse 1+ 30W 打印机上的该组件，请参见 更换 Fuse 1+ 30W 料斗槽加热器 RTD 或加热器。
预计时间：45－60 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
警告：
如果打印机在过去六小时内进行了打印，请勿执行此程序。否则可能会导致严重烧伤。在触摸或检查任何 Fuse 1 组件前，请让打印箱体冷却至室温。
准备工作区
概览： 准备 打印机 以及无尘的工作区 料斗槽 RTD。
注意：
Fuse 1 代打印机 含有敏感电子元件在接触打印机中的任何电子元件之前，请先使用一条接地带或与一块接地的金属相接触，以确保自己的肢体良好接地。
第 1 步：准备工作区
清理打印机周围的工作区。确保工作区通风良好且没有灰尘。
第 2 步：断开打印机电源
请断开电源线后再继续进行维护。在打印机通电时，请勿对打印机执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在打印机通电时进行维护会增加触电危险。在打印机通电时，切勿拆除打印机后面板。后面板尚未安装时，切勿重新接通打印机电源。
第 3 步：拆卸 Wi-Fi 天线
拧下并拆卸 Wi-Fi 天线（如已连接）。
移除 后部 面板
概览： 取下 后部 面板，以便操作打印机内部。

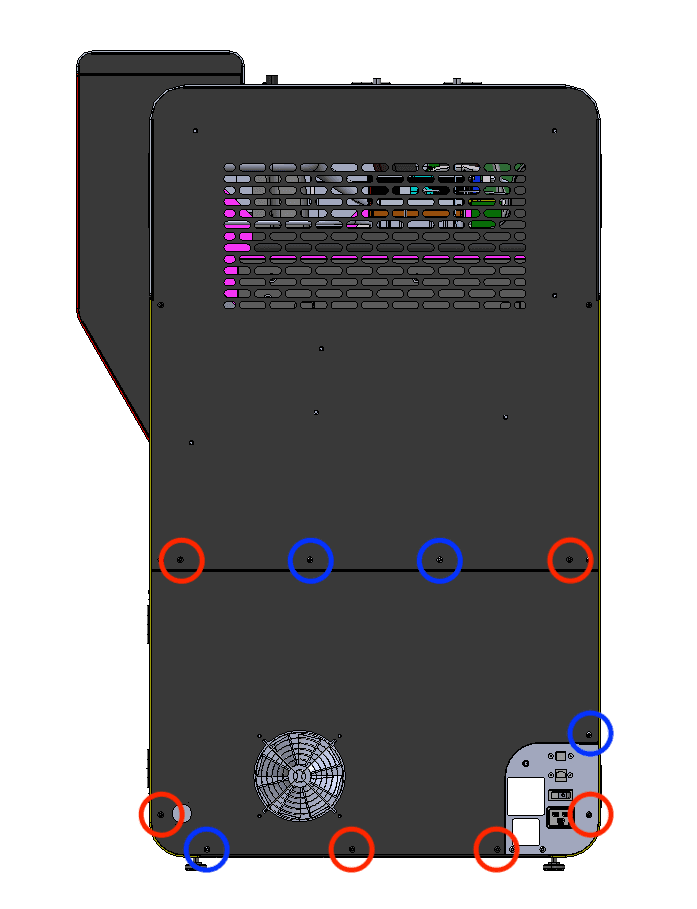

第 1 步：拧下下部后面板螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将下部后面板固定在打印机的六颗黑色面板螺丝和四颗铬色面板接地螺丝。将螺丝放在一旁，注意将黑色和铬色螺丝分开，以便以后重新安装。
第 2 步：从打印机上拆卸下部后面板
将下部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。

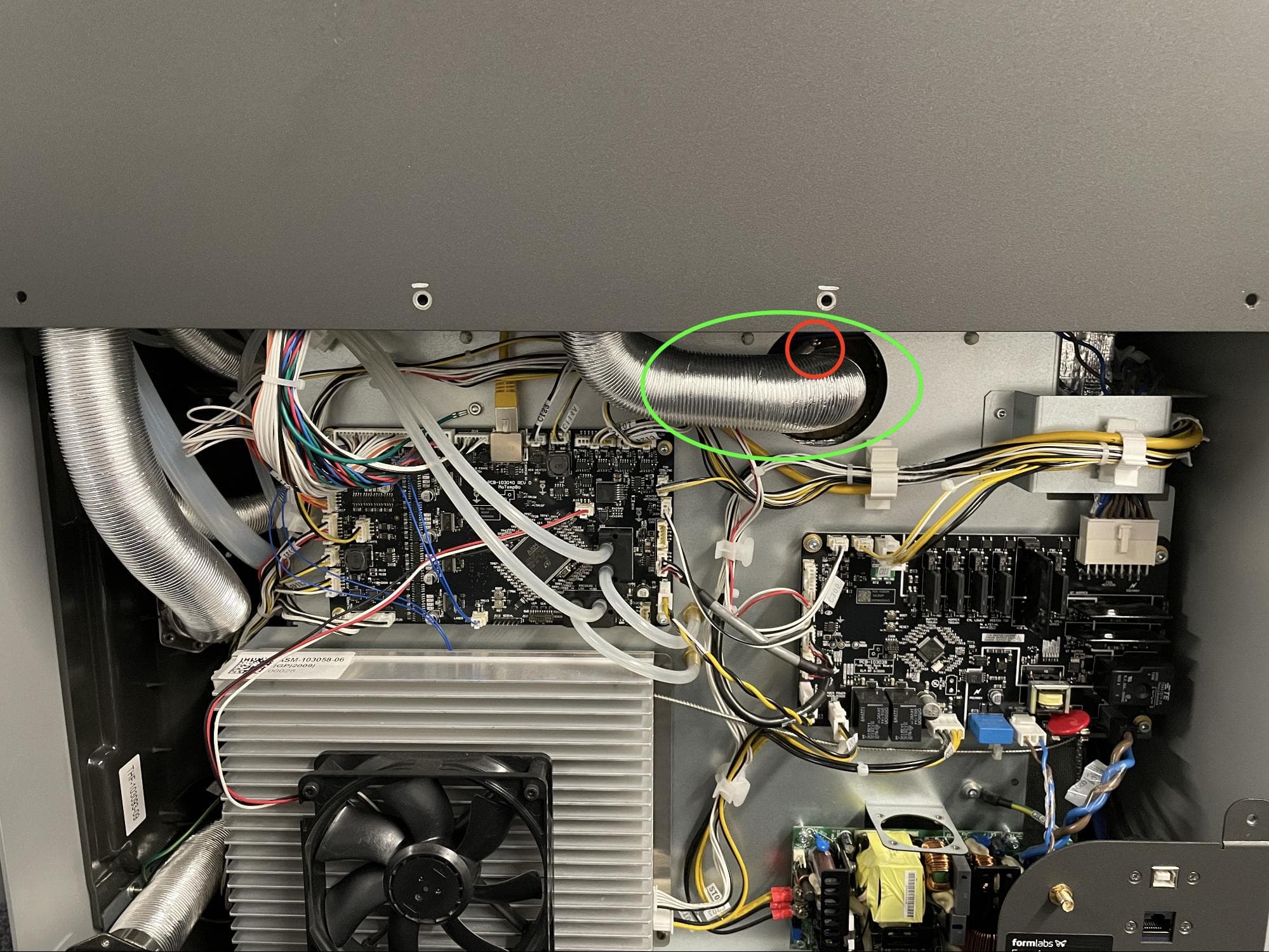

第 3 步：找到排气管和环形夹
找到打印机中央与排气管相连的环形夹。
第 4 步：拧松环形夹紧螺丝
使用 6.5mm 平头螺丝刀，拧松环形夹夹紧螺丝。请勿拧下螺丝。将排气管拉离排气管道。

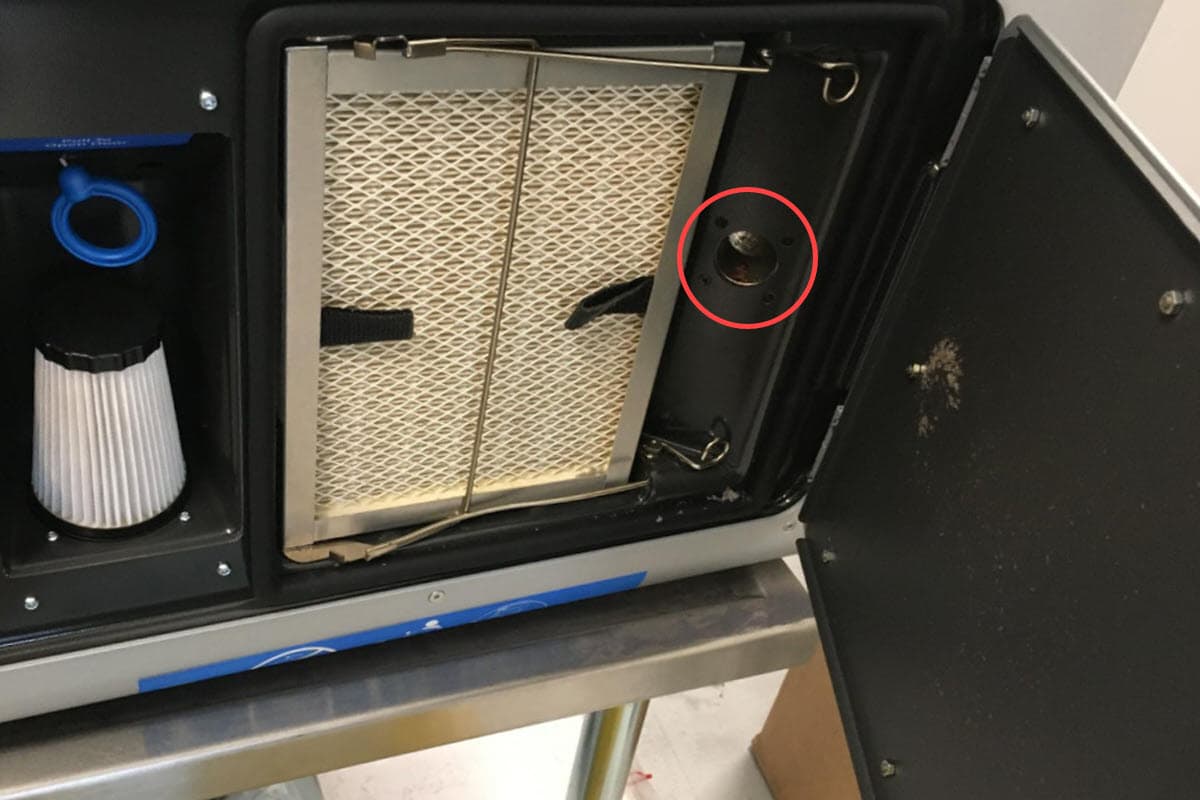

第 5 步：找到进气口
打开打印机的过滤柜门。吸风口位于机柜右侧。

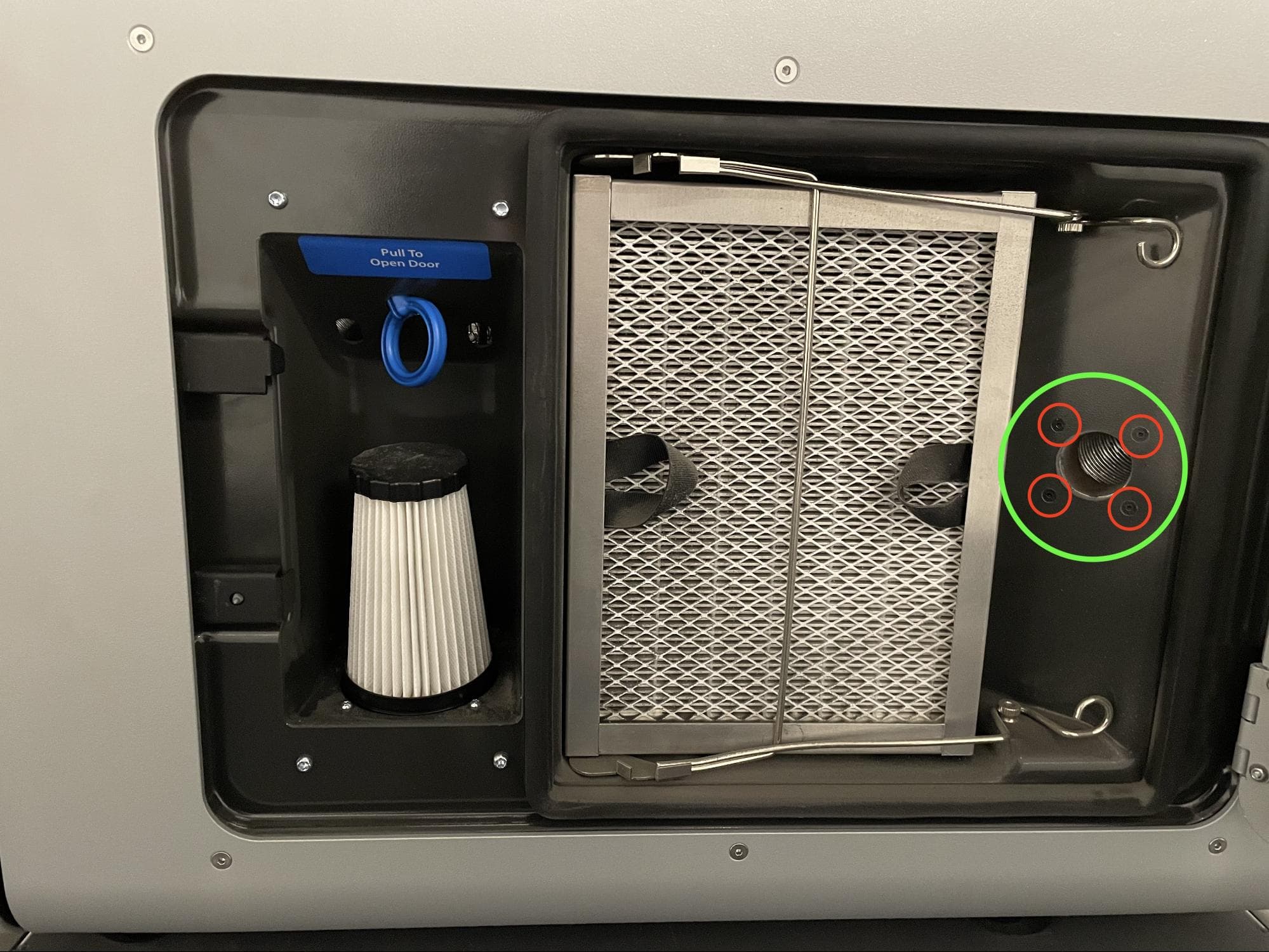

第 6 步：拧下排气口螺丝
使用 2.0mm 六角扳手，拧下将吸风口固定在过滤柜上的四颗螺丝。将螺丝放在一旁。
第 7 步：拧下上部后面板螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
使用 2.5mm 六角扳手，拧下将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色面板接地螺丝。将螺丝放在一旁，注意将黑色和铬色螺丝分开，以便以后重新安装。

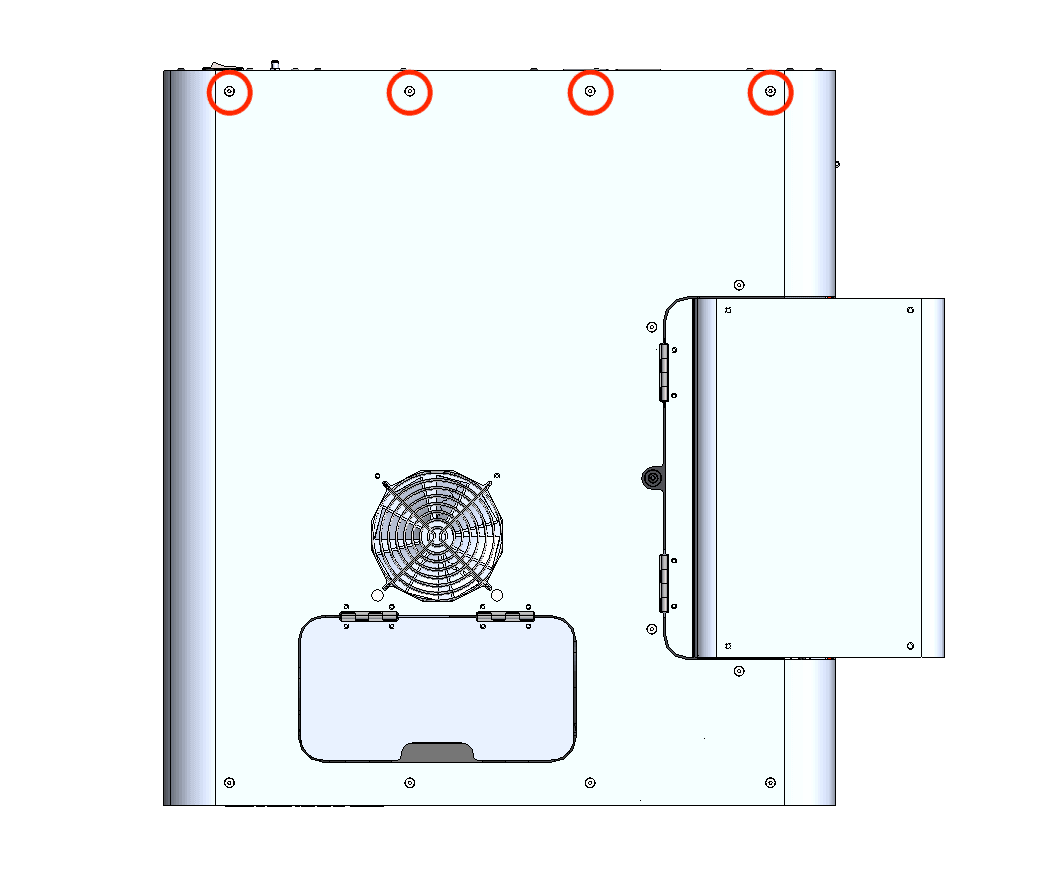

第 8 步：拧下上部后面板螺丝
使用 2.5mm 六角扳手，拧下将上部后面板固定到打印机上的八颗螺丝：
- 打印机缓冲器侧的两颗 6mm 螺丝
- 打印机顶部的四颗 6mm 螺丝
- 打印机料斗侧的两颗 6mm 螺丝
将螺丝放在一旁。
第 9 步：拆卸上部后面板
将上部后面板直接向后拉离打印机。将其放置在干净、平整的表面上。
拆卸原料斗槽 RTD
概览：拔下并拆卸原料斗槽 RTD。

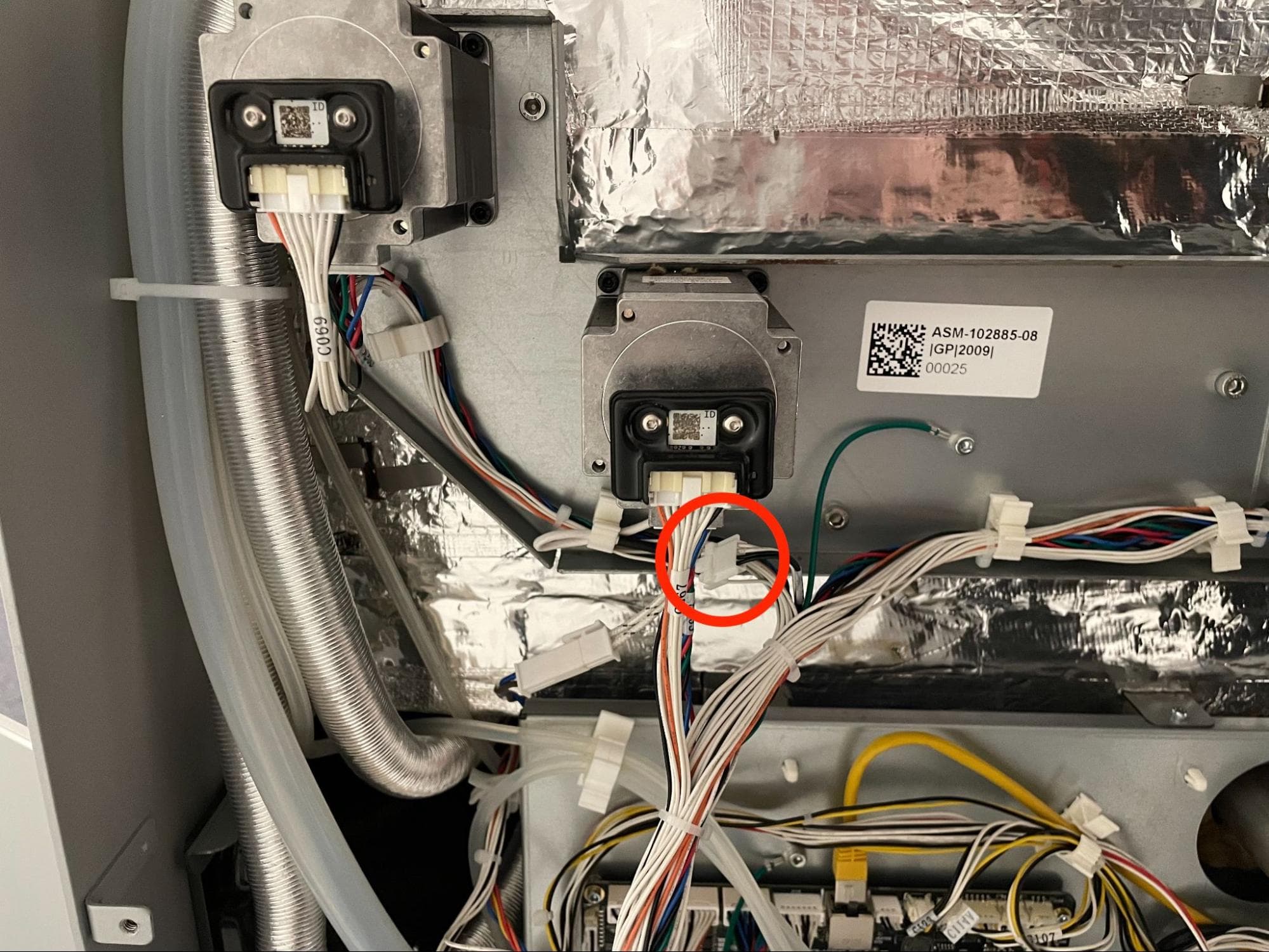

第 1 步：拔下料斗槽 RTD
找到打印机料斗侧标有 C012 的连接器。断开连接器。
第 2 步：拆卸料斗槽 RTD 连接器
使用一对平口剪钳将连接器从原始 RTD 电缆上剪下。
注意：
请确保剪下的是 RTD 电缆的连接器，而不是切断其所连接的延长电缆。

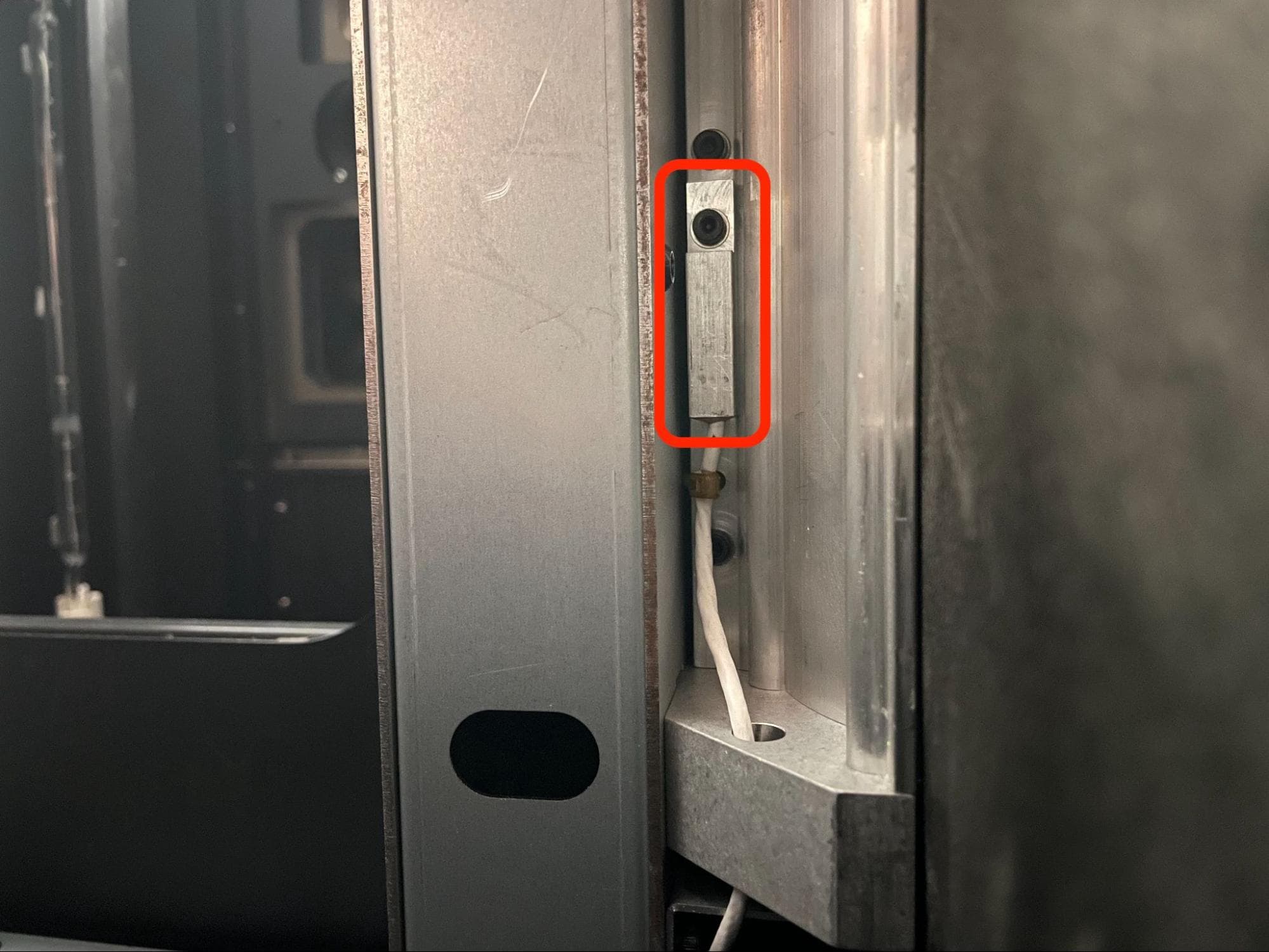

第 3 步：找到料斗槽 RTD
打开过滤柜门，然后拉动蓝色的释放手柄，手动打开打印箱体门。找到料斗槽 RTD，位于打印箱体右侧内壁上料斗侧翻板槽的下方。
第 4 步：拧下料斗槽 RTD 固定螺丝
使用 2.5mm 六角扳手，拧松并取下将 RTD 固定在槽上的 22mm M3 内六角螺丝。将螺丝放在一旁。

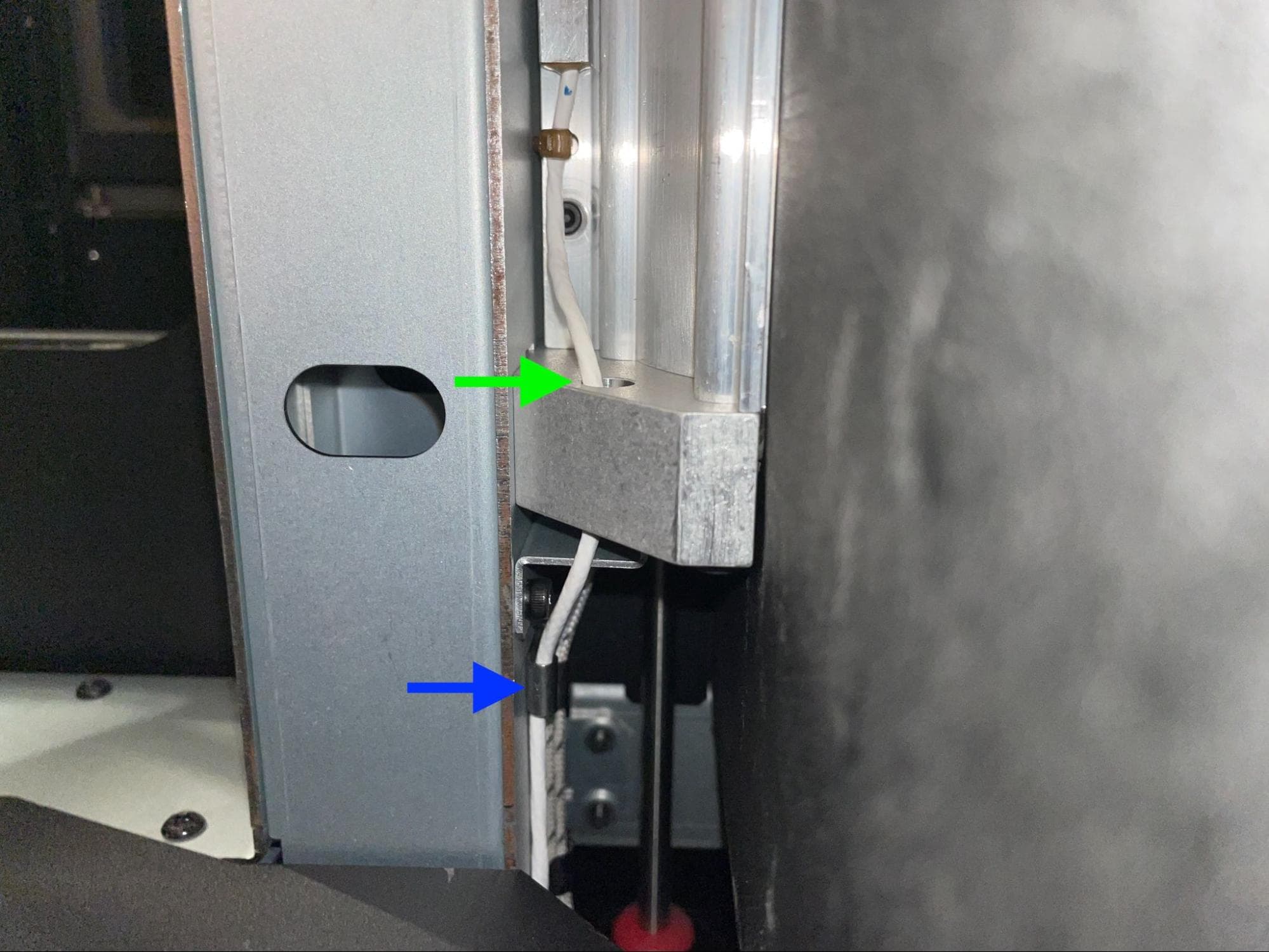

第 5 步：拆卸料斗槽 RTD

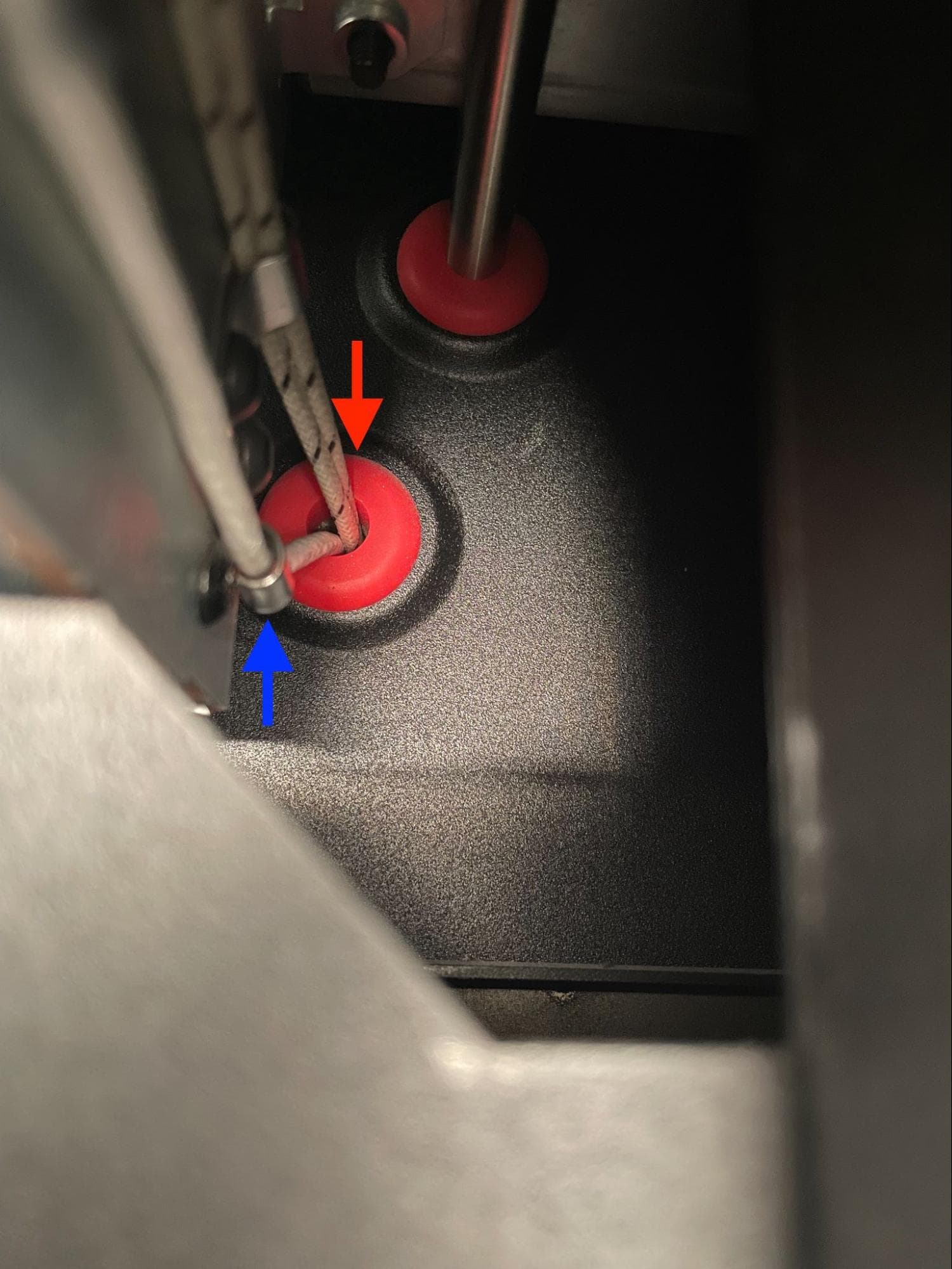

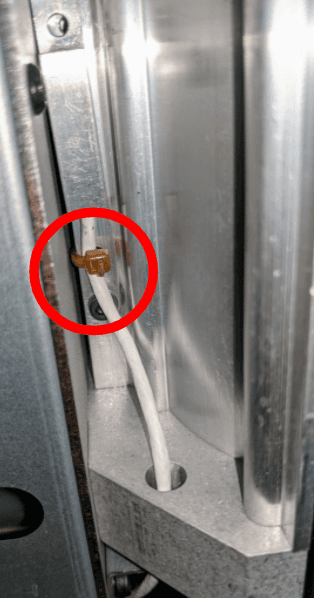

使用一对平口剪钳剪断 拉链绑带 将 RTD 电缆固定在槽上。开始将原 RTD 电缆拉入打印箱体，以便清除 红色硅胶索环、两个金属固定夹 在槽后面， 通孔 在槽中电缆松开后，从打印机上取下原有 RTD，放在一旁以便与电子废弃物一同处置。
安装料斗槽 RTD 替换件
概览：安装、固定并插入料斗槽 RTD 替换件。

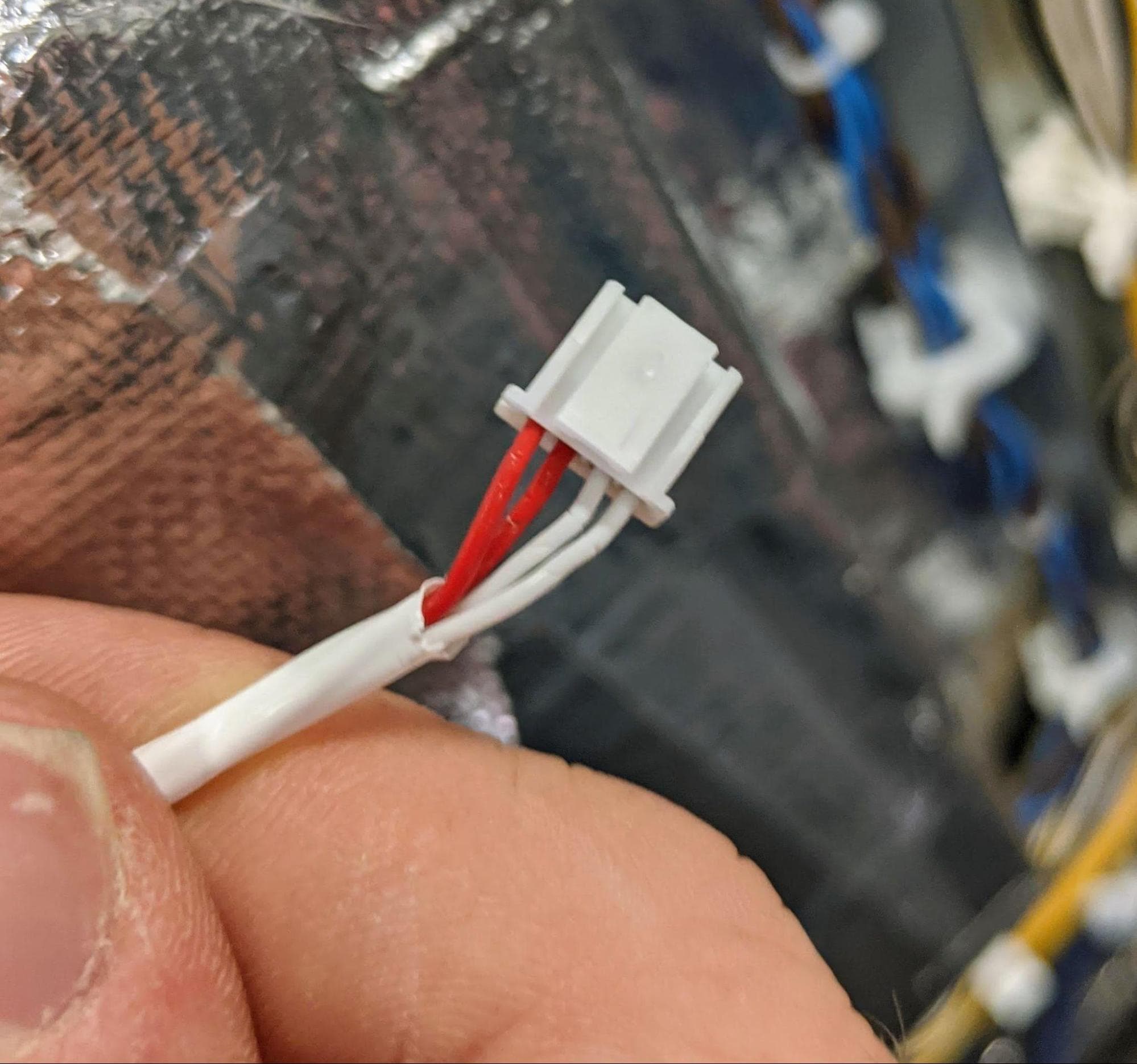

第 1 步：准备安装料斗槽 RTD

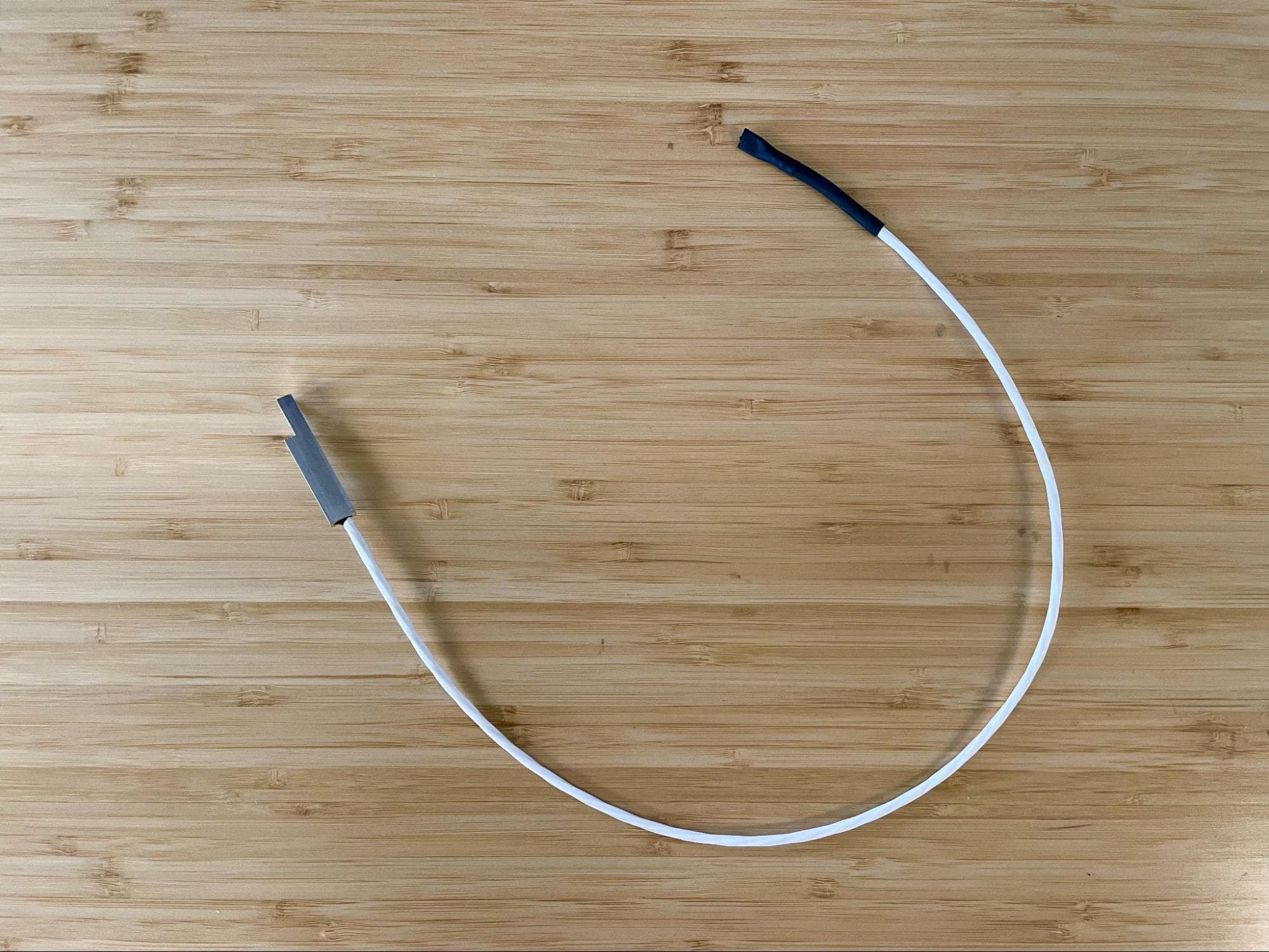

拆箱料斗槽 RTD 替换件。如图所示，在电线末端套上一段热缩管或胶带。这样可以更容易地将电线穿过索环，而不会损坏电线。

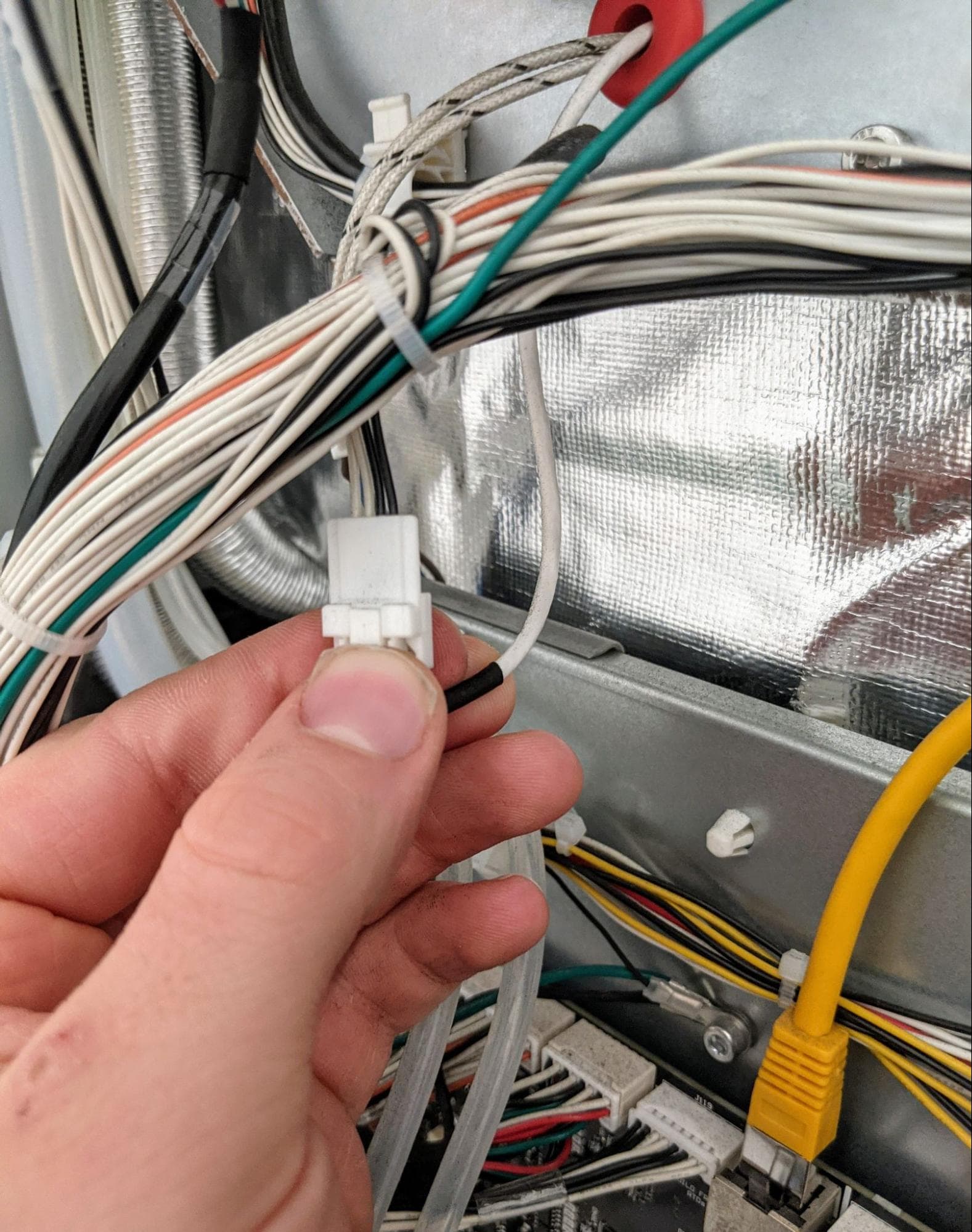

第 2 步：开始布置料斗槽 RTD 电缆
从打印箱体内部，将新 RTD 电缆的护套端穿过 然后是红色硅胶索环。请勿将新的 RTD 电缆送入前面确定的两个金属固定夹。
第 3 步：继续布置料斗槽 RTD 电缆
从打印机背面找到从隔热板伸出的新 RTD 电缆。将电缆穿过料斗翻转板马达正下方的红色硅胶索环。
第 4 步：安装并固定料斗槽 RTD
在打印箱体内，将料斗槽 RTD 的螺孔与槽底的相应螺孔对齐。将 22mm M3 内六角加热螺丝拧入螺孔，然后使用 2.5mm 六角扳手拧紧，直至紧固。
第 5 步：露出加热器槽 RTD 电线

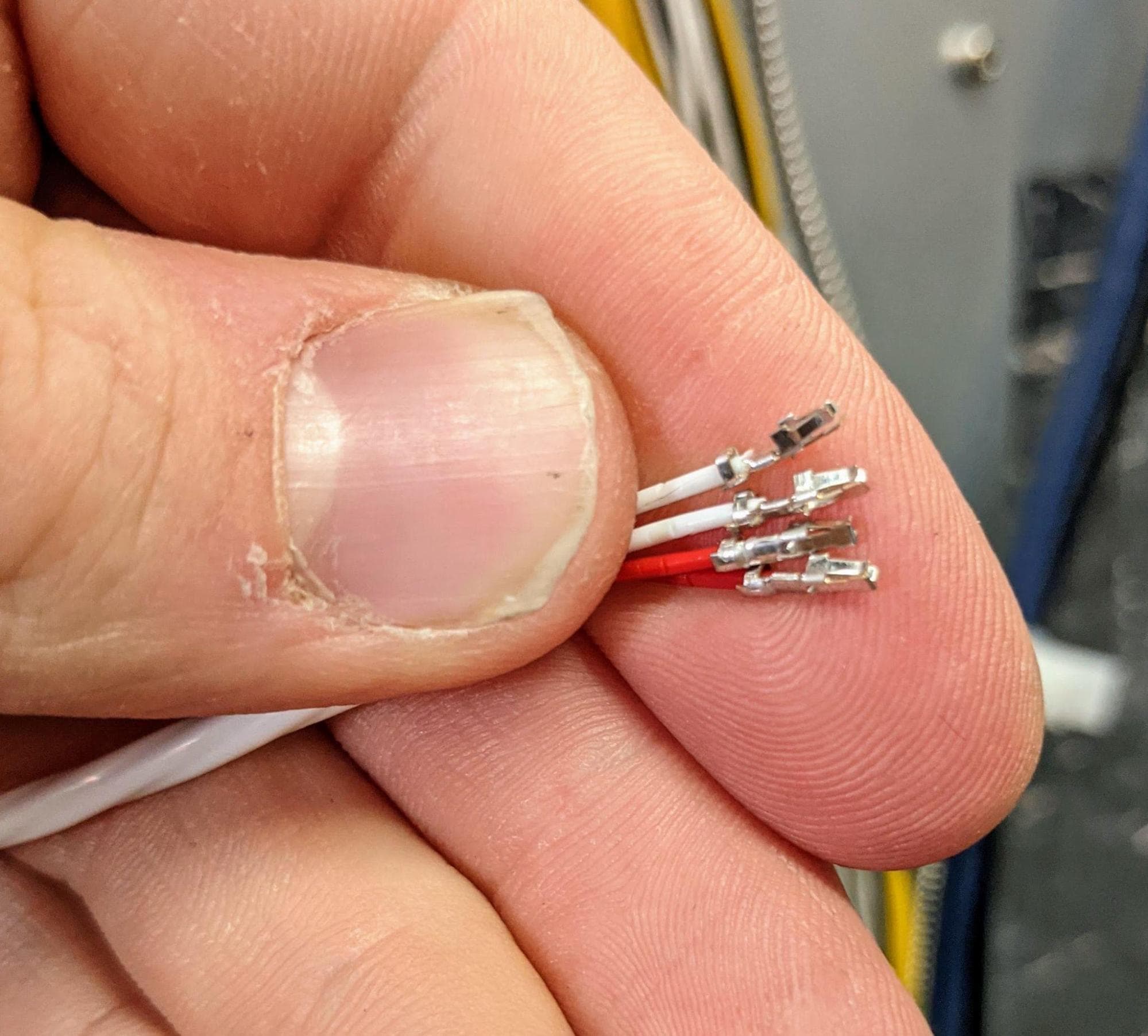

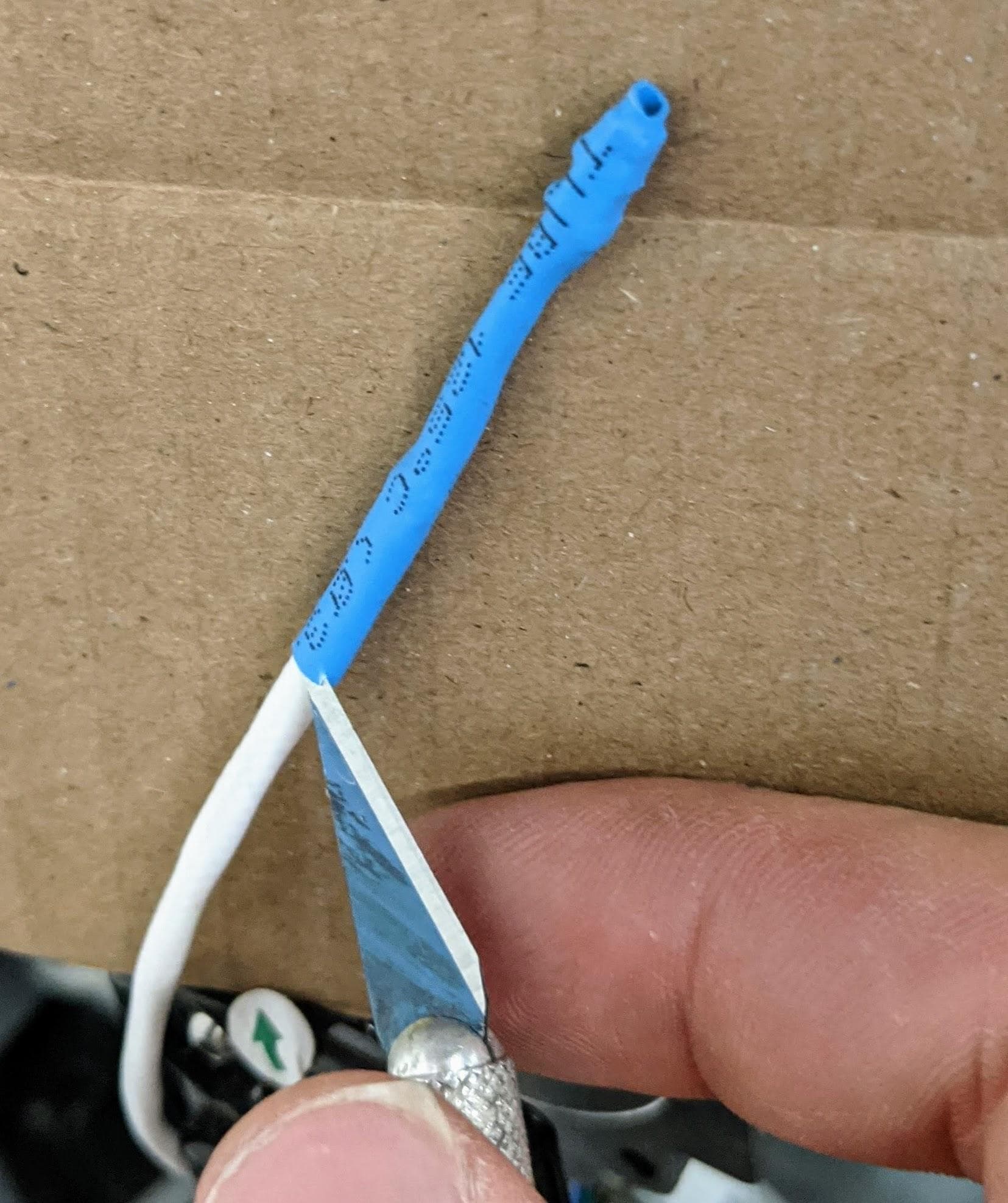

小心地从电线末端取下热缩管或胶带，露出接触点。如果任何一条电线的绝缘层破损，导体外露，则 RTD 将无法使用。

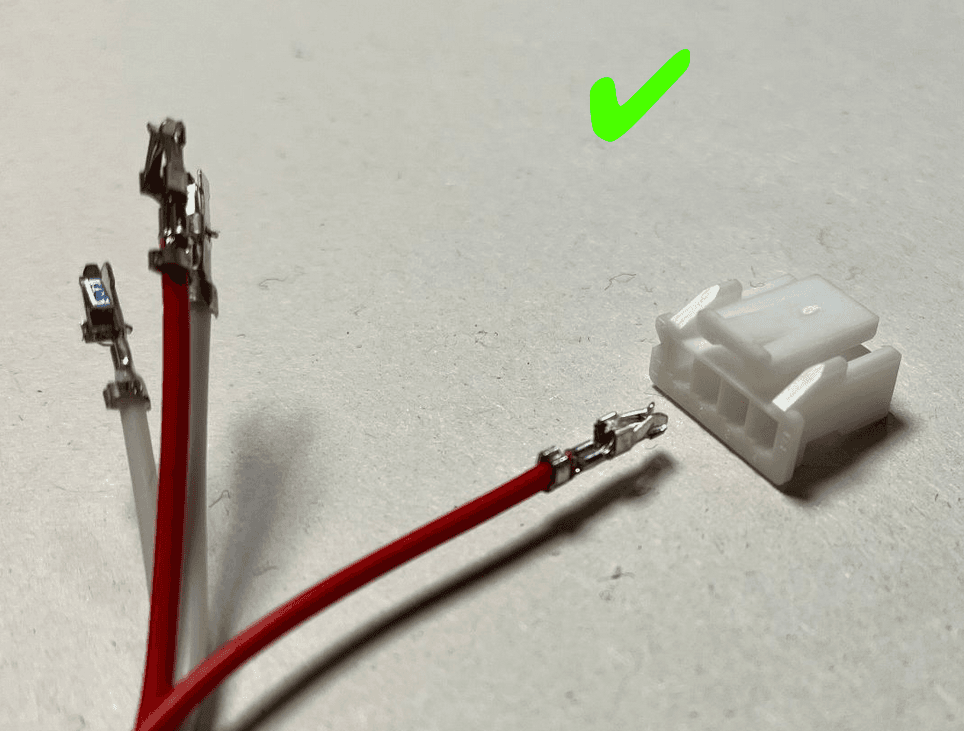

第 6 步：重新连接料斗槽 RTD 连接器

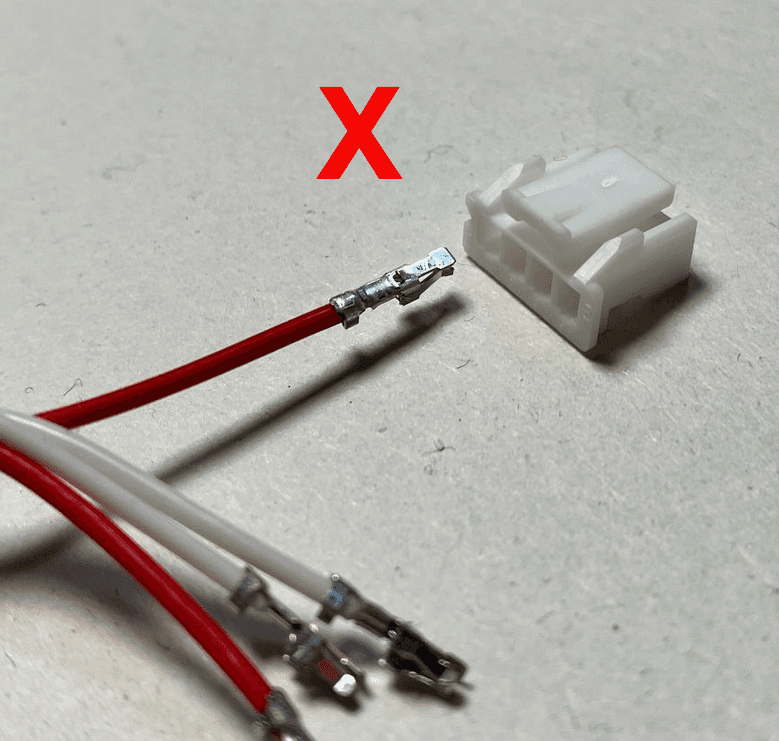

将压接连接器滑入新连接器。按照此处所示的顺序插入插针。将料斗槽 RTD 重新连接到其延长电缆上，标签为 C012。
重新安装后面板
概览：安装好料斗槽 RTD 替换件后，重新安装并固定后面板。
第 1 步：将上部后面板与打印机对齐
抬起上部后面板，对准打印机顶部的四个螺孔。
第 2 步：拧紧上部后面板顶部螺丝
将四颗 6.0mm 螺丝分别拧入打印机顶部的螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。可能需要调整排气管，以便正确定位上部后面板。
第 3 步：拧紧缓冲器侧面板螺丝
将两颗 6mm 螺丝拧入缓冲器侧螺孔，将两颗 6mm 螺丝拧入料斗侧螺孔。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 4 步：拧紧料斗侧面板螺丝
将两颗 6mm 螺丝拧入料斗侧螺孔中。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。

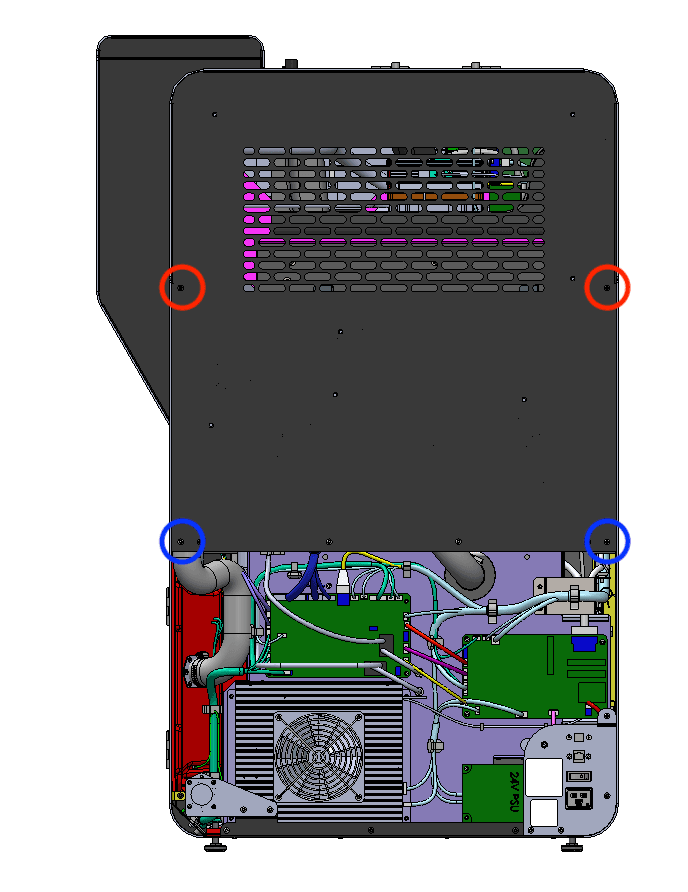

第 5 步：固定上部后面板接地螺丝
两颗黑色上部后面板螺丝由红色圈出。两颗铬色上部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入上部后面板的指定螺孔。关于黑色和铬色螺丝的正确位置，请参考上图。使用 2.5mm 六角扳手，拧紧将上部后面板固定在打印机的两颗黑色面板螺丝和两颗铬色接地螺丝。
注意：
铬色螺丝的位置对打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。

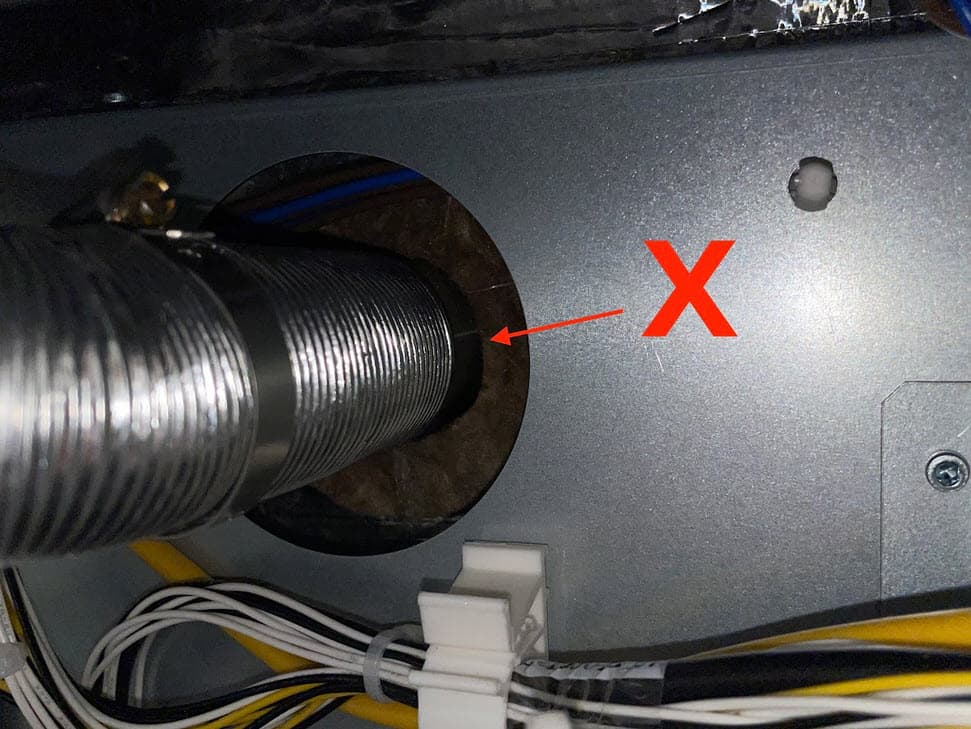

第 6 步：将排气管滑入到位
将带有环形夹的排气管末端滑回到排气管道上。确保排气管紧贴隔热板。
第 7 步：拧紧排气管环形夹
使用 6.5mm 平头螺丝刀拧紧环形夹，直至完全紧固。
第 8 步：拧紧排气口螺丝
打开打印机的过滤柜门。将四颗 8mm 螺丝分别拧入螺孔中。使用 2.0mm 六角扳手拧紧四颗排气管螺丝，直至完全紧固。
第 9 步：检查排气管密封
为确保排气管安装板和过滤柜外壳之间没有缝隙，请用手电筒或其他光源照射过滤柜内部吸风口周围。如果在过滤柜后面可以看到光线，则说明排气管未充分密封。如有必要，使用 2.0mm 六角扳手拧紧排气管螺丝。处理后关闭过滤柜门。
第 10 步：固定下部后面板接地螺丝
六颗黑色下部后面板螺丝由红色圈出。四颗铬色下部后面板接地螺丝由蓝色圈出。
将面板螺丝拧入下部后面板的指定螺孔。关于黑色和铬色螺丝的正确位置，请参考上图。使用 2.5mm 六角扳手，拧紧将下部后面板固定在打印机上的 6 颗黑色面板螺丝和 4 颗铬色面板接地螺丝。
注意：
铬色螺丝的位置对打印机的电气接地至关重要。放置位置错误可能导致打印机损坏。
第 11 步：重新安装 Wi-Fi 天线（可选）
用螺丝将 Wi-Fi 天线固定在设备背面的插孔上。
完成修复
第 1 步：接通打印机电源
连接打印机电源线并打开电源。打印机将初始化。
第 2 步：测试修复效果
开始打印。监控打印机，确保打印正常进行。请联系 Formlabs Support 或您的 认证服务提供商，以分享该程序的结果。
