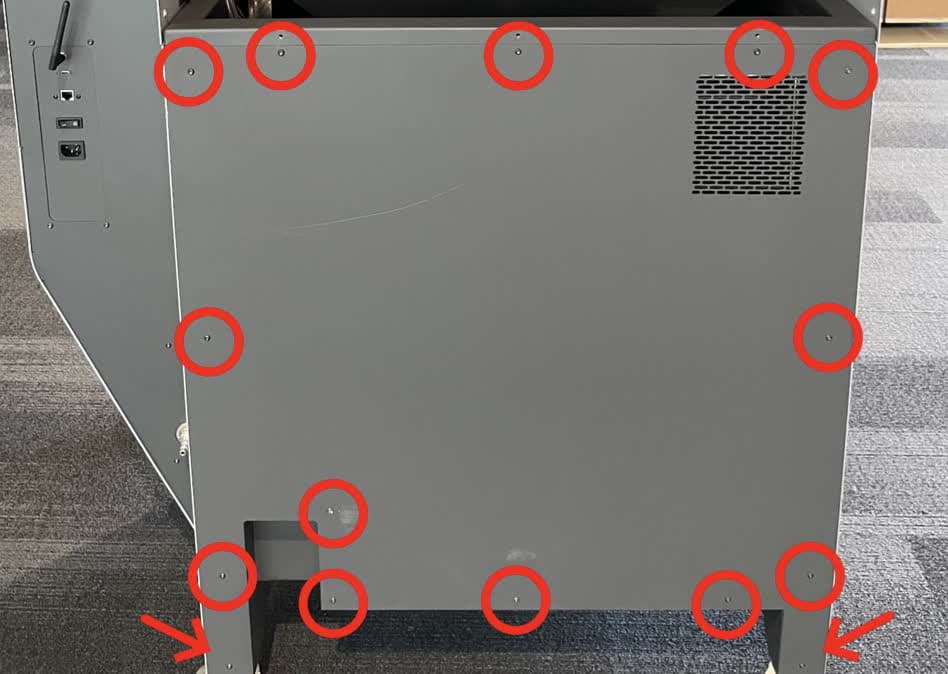

第 1 步：拧下后部底座面板安装螺丝

使用 T20 梅花螺丝刀，拧松并取下将后部底座面板固定在机器上的 15 颗黑色氧化 T20 梅花螺丝。将螺丝放在一旁。

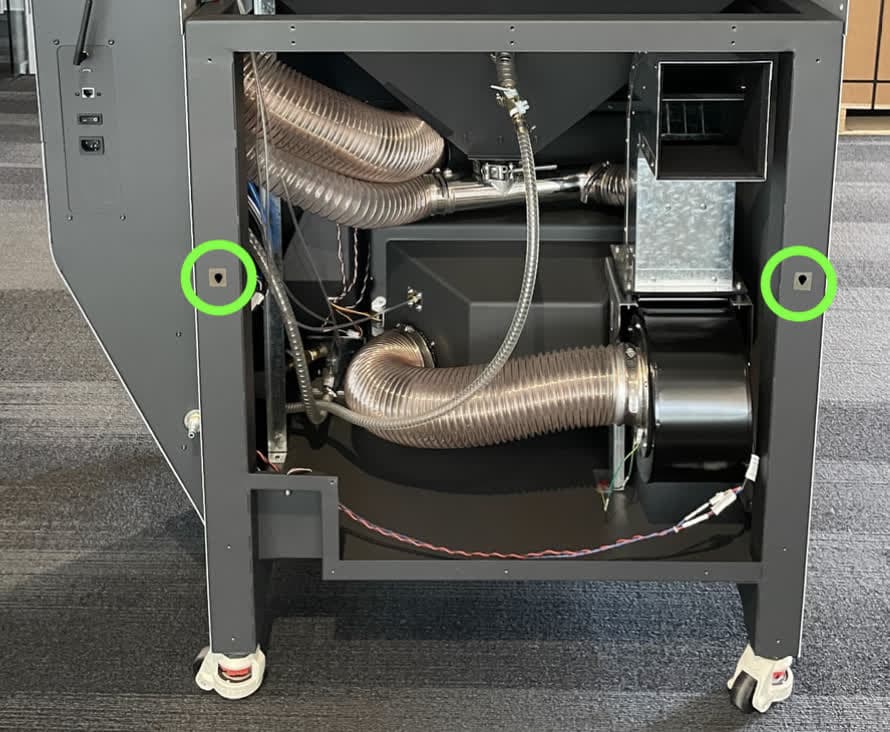

第 2 步：拆卸后部底座面板

向上滑动面板，使面板的定位特征松开，然后取下面板。将面板放在一旁。

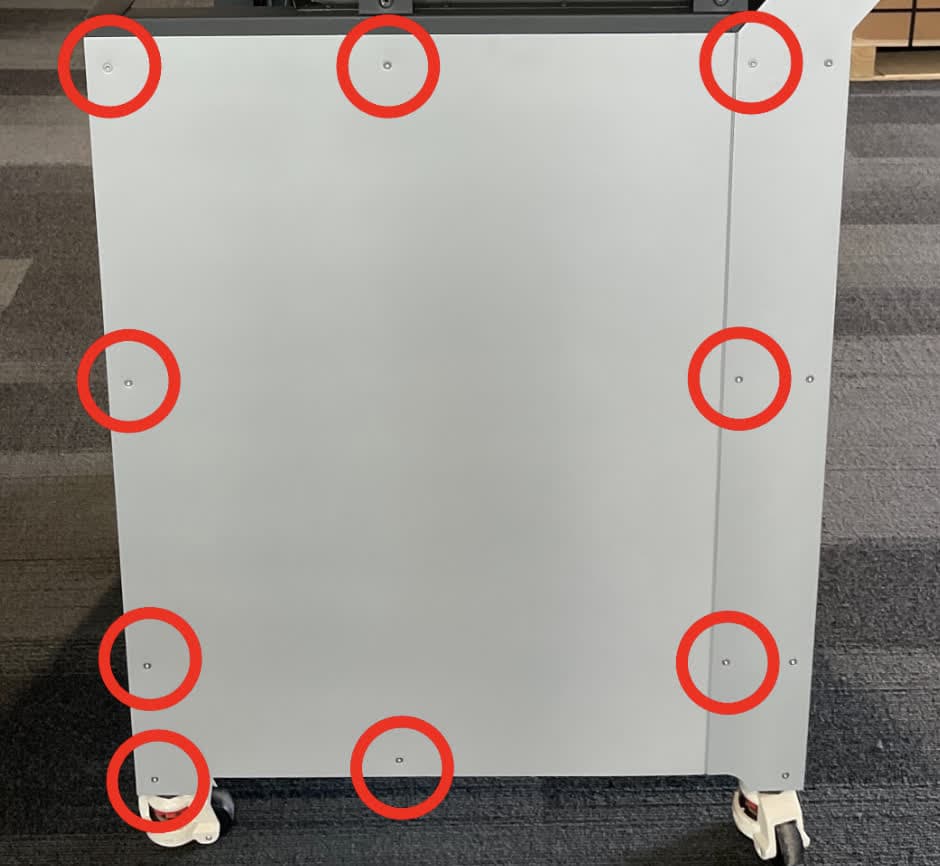

第 1 步：拧下左侧面板安装螺丝

使用 T20 梅花螺丝刀，拧松并取下将左侧底座面板固定在机器上的 9 颗黑色氧化 T20 梅花螺丝。将螺丝放在一旁。

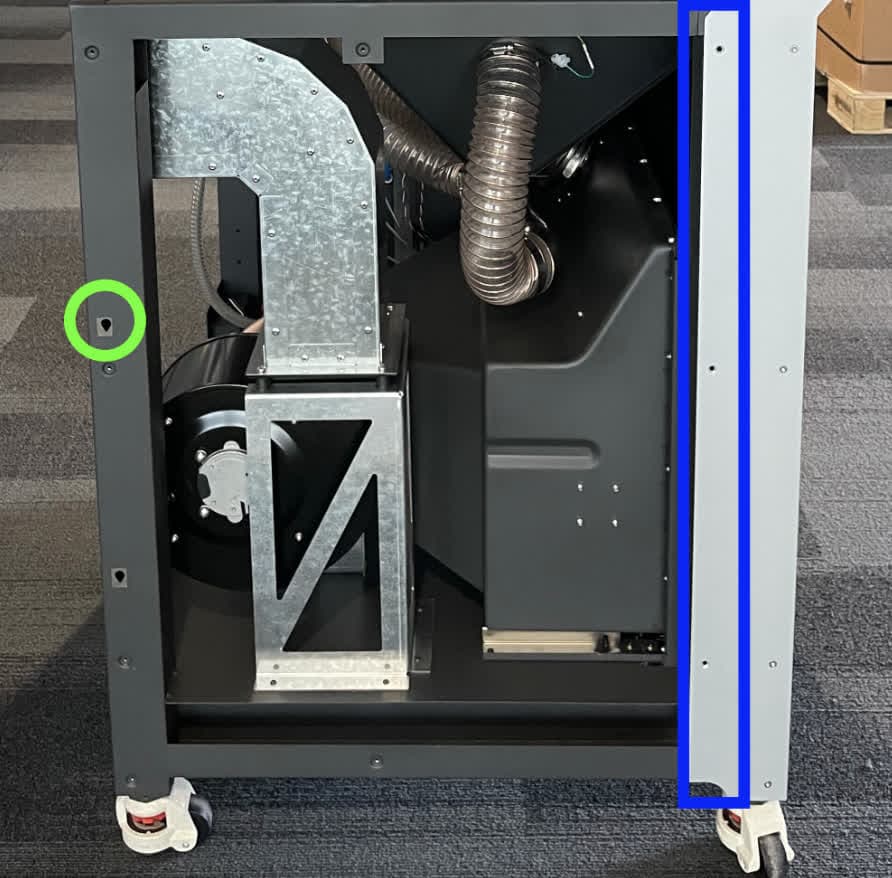

第 2 步：拆卸左侧底座面板

向上滑动面板以松开面板的定位特征，然后向左移动面板以松开右侧的凸缘。取下面板并将其放在一旁。

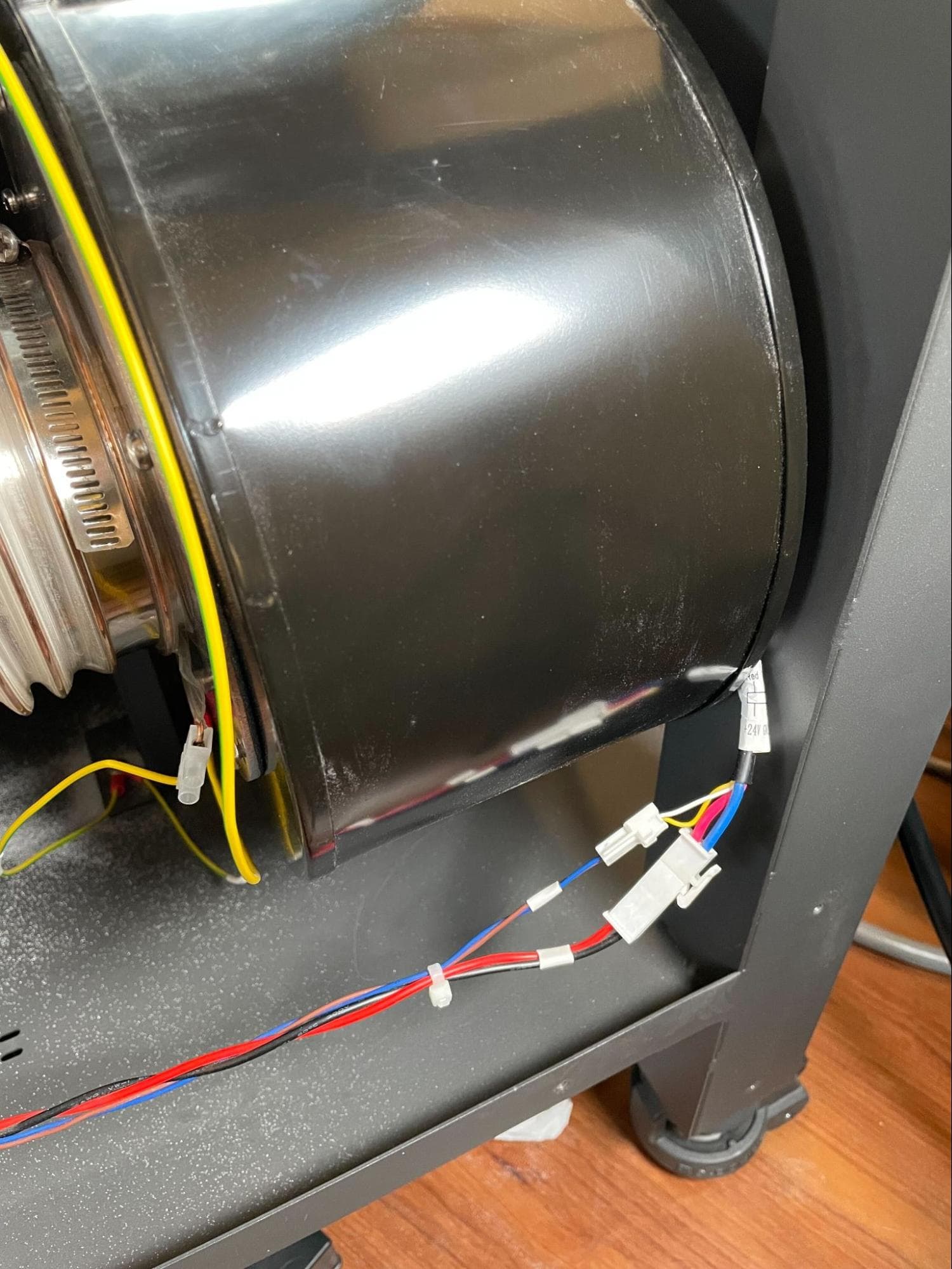

第 1 步：断开鼓风机电扇电缆

找到鼓风机风扇。面向机器背面时，风扇位于右下角。鼓风机风扇上连接有两根电缆。断开两根电缆。对于这两种连接器，请握住连接器的塑料外壳，轻轻挤压塑料锁扣。按下塑料插片后，电缆应能轻松滑出连接器。请勿拉动电线本身。

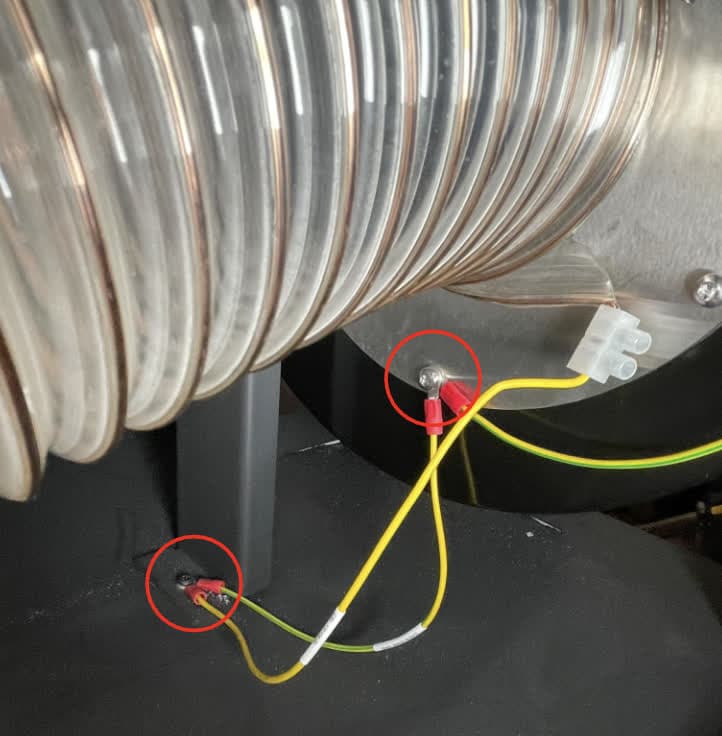

第 2 步：断开接地线

一根接地线从鼓风机进气口法兰（位于鼓风机左侧）连接到 Fuse Blast 的框架。使用 T20 梅花螺丝刀，拧松并取下将接地线固定在风扇和机器上的螺丝。将螺丝和接地线放在一旁。请注意，随附的风扇替换件中包含一根新的接地线，以防现有接地线损坏。

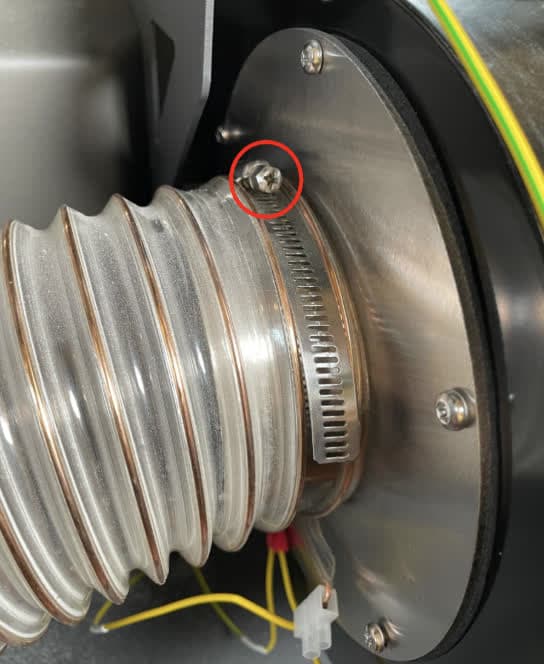

第 3 步：断开鼓风机进气口软管

使用 #2 十字螺丝刀，松开将过滤柜排气软管固定在鼓风机进气口的软管夹。将软管从法兰的圆形凸台上滑下，移开风扇。请注意，随附的风扇替换件中还包括一个新的软管夹，以防现有软管夹损坏。

第 6 步：拆卸减震支架

从风扇箱顶部拧下四个减震支架。将减震支架放在一旁以备处置。

第 7 步：从鼓风机上拆卸进气口法兰和垫圈

风扇进气口法兰和垫圈将用于新风扇。从鼓风机进气口上取下法兰和垫圈，放在一旁。将风扇与电子废弃物一同处置。

• 2024 年 7 月前生产的 Fuse Blast 设备：法兰通过六颗螺丝固定在鼓风机上。使用 T20 梅花扳手，拧松并取下螺丝。将螺丝、法兰和垫圈放在一旁，以便重复使用。
• 2024 年 7 月后生产的 Fuse Blast 设备：法兰通过六个铆钉固定在鼓风机上。使用铆钉去除器或钻头去除铆钉。注意切勿损坏法兰。将法兰和垫圈放在一旁以备后用。

第 1 步：安装并固定进气口法兰和垫圈

将垫圈和法兰放在新风扇侧面的圆形进气口上。将法兰和垫圈上的六个孔与风扇侧面的相应孔对齐。将法兰和垫圈固定在风扇上。

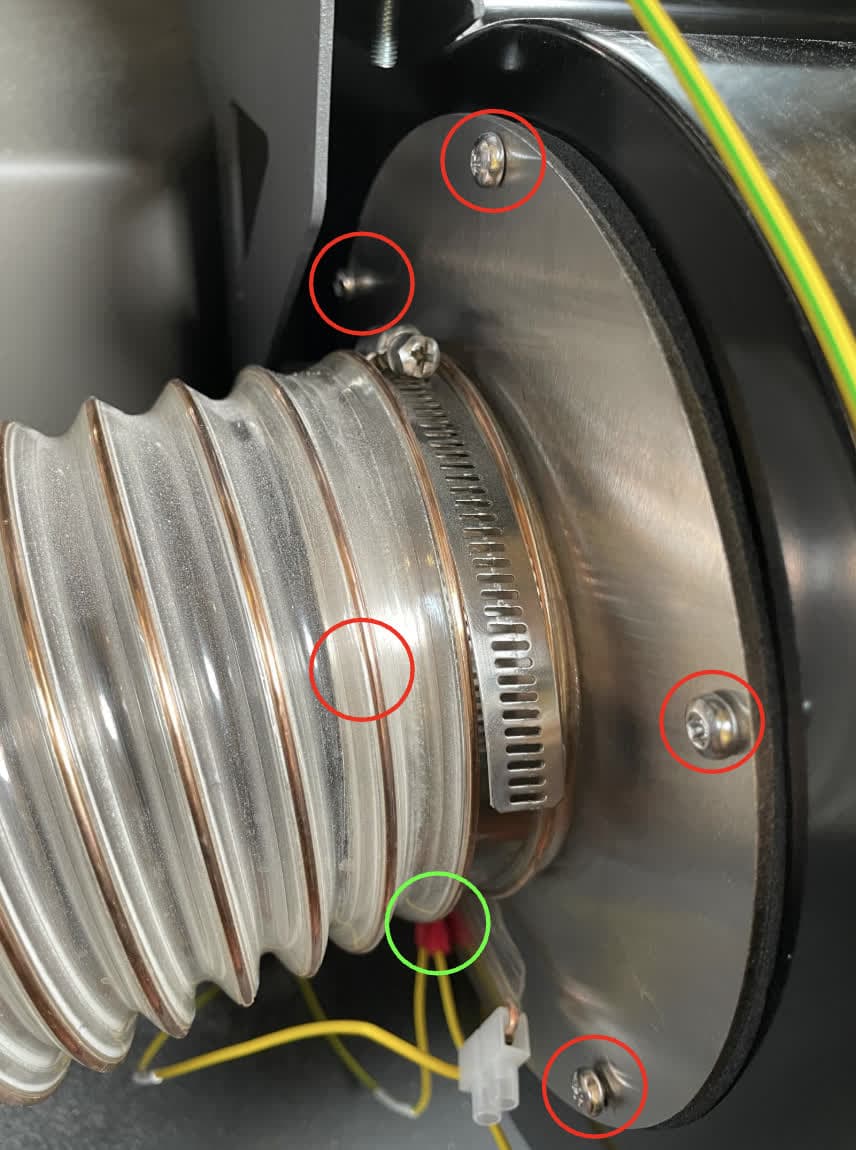

• 2024 年 7 月前生产的 Fuse Blast 设备：法兰通过六颗螺丝固定在鼓风机上。在六个螺孔中的五个螺孔中各拧入一颗螺丝，底部的螺孔（此处用绿色圈出）留空，以便日后安装。使用 T20 梅花扳手拧紧螺丝，直至完全紧固。
• 2024 年 7 月后生产的 Fuse Blast 设备：法兰通过六个铆钉固定在鼓风机上。在六个孔中的五个孔中各放入一个 ⅛ in/0.125" 圆头盲铆钉，底部的孔（此处用绿色圈出）留空，以便日后安装。使用铆接机固定铆钉。

第 2 步：重新连接鼓风机接地线

将风扇靠近 Fuse Blast 背面的安装支架。调整风扇方向，使进气口法兰朝左，矩形排气口朝上。将接地线连接器放在进气口法兰的底部孔上。使用剩余的 T20 Torx 螺丝或铆钉（取决于 Fuse Blast 的制造日期）将接地线固定在进气口法兰上。使用底座底部的 T20 梅花螺丝将接地线的另一端固定在机器框架上。

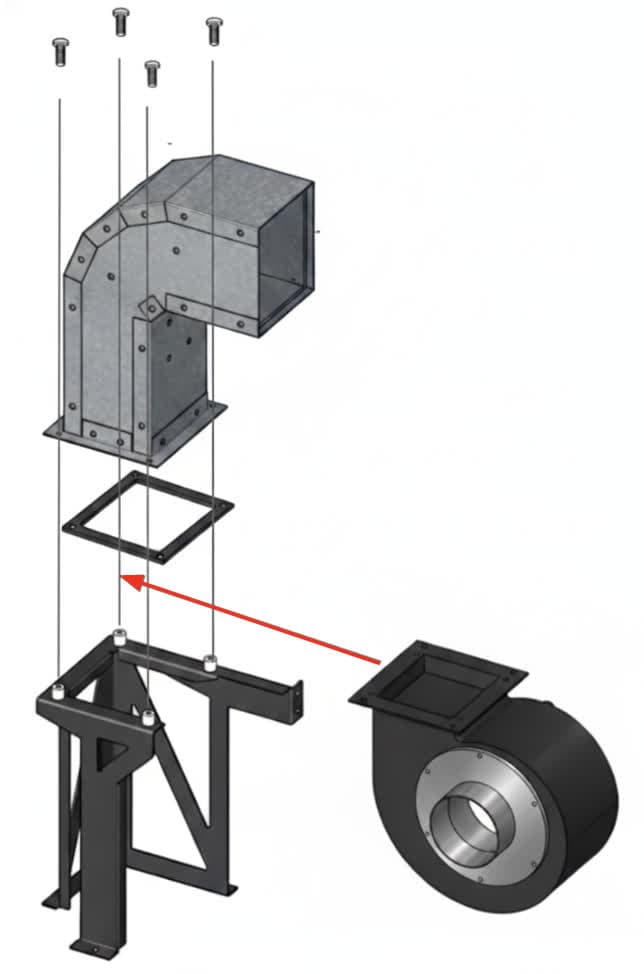

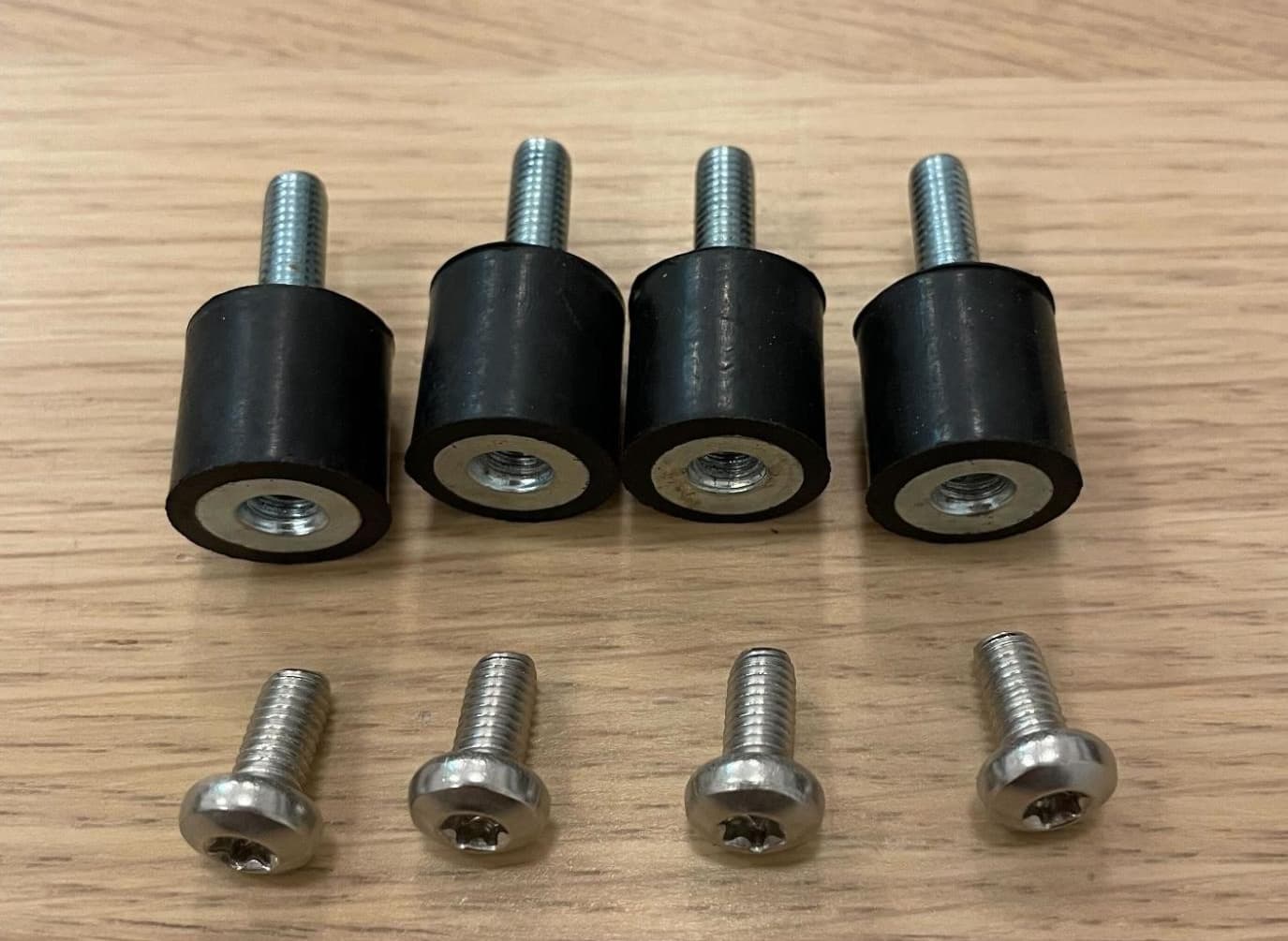

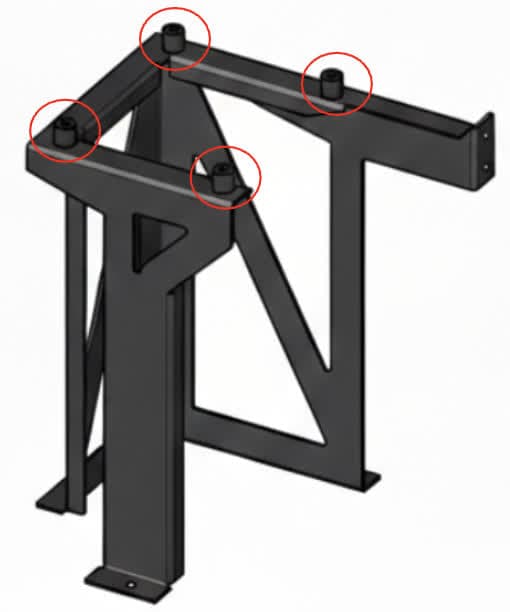

第 3 步：安装减震支架

在风机支架（排气管下方）的四个螺孔中各拧入一个减震支架。拧紧螺丝，直至紧固。

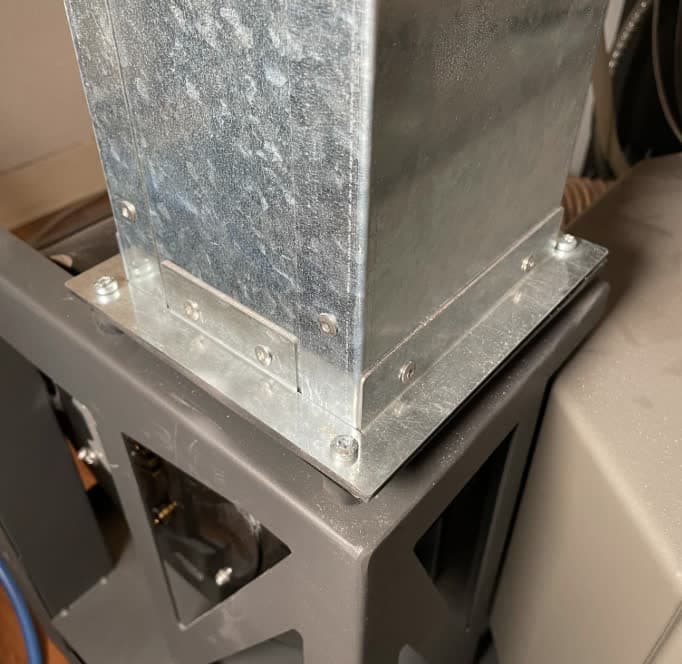

第 4 步：安装并固定风扇

将鼓风机顶部的凸缘滑入减震支架和排气管底部之间。检查风扇上的螺孔是否与减震支架和排气管道上的相应孔对齐。

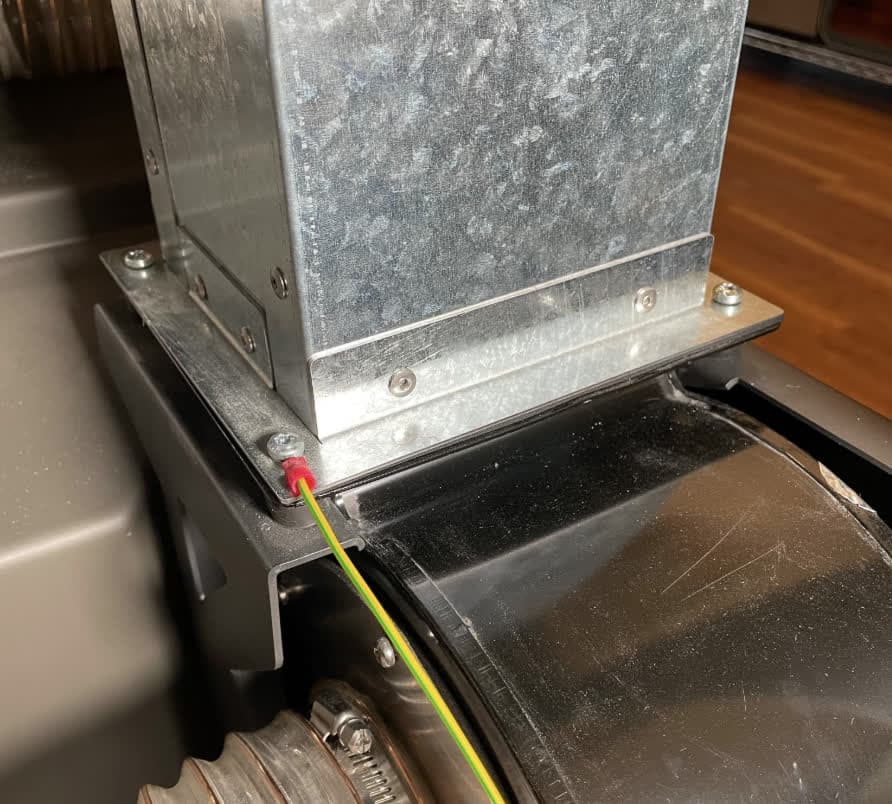

在四颗风扇安装螺丝上各涂抹少量 Loctite 243 或类似的螺丝固定剂。将剩余的接地线连接器放在排气管道法兰的左前螺孔上。在排气管道法兰周围的四个螺孔中各拧入一颗风扇安装螺丝。使用 T25 梅花螺丝刀拧紧，直至紧固。

第 5 步：重新连接鼓风机进气口软管

将过滤柜排气软管滑动到鼓风机进气口法兰处。使用 #2 十字形螺丝刀拧紧软管夹，直至其紧贴法兰。

第 6 步：连接鼓风机电缆

将风扇电缆连接到风扇上。两对连接器只有在正确的方向上才能配合。电缆连接牢固后，锁定插片会发出咔哒声。

第 1 步：安装左侧底座面板

将左侧底座面板的前缘塞入法兰下方，朝向机器前部。将面板抵住 Fuse Blast 框架，然后向下滑动，使其与定位特征啮合。检查面板上的九个螺孔是否与 Fuse Blast 上的相应孔对齐。

第 2 步：固定左侧底座面板

在左侧底座面板的九个螺孔中各拧入一颗黑色氧化 T20 Torx 螺丝。使用 T20 梅花螺丝刀拧紧，直至紧固。

第 1 步：安装后部底座面板

将面板抵住 Fuse Blast 框架，然后向下滑动，使其与定位特征啮合。检查面板上的 15 个螺孔是否与 Fuse Blast 上的相应孔对齐。

第 2 步：固定后部底座面板

在后部底座面板的 15 个螺孔中各拧入一颗黑色氧化 T20 Torx 螺丝。使用 T20 梅花螺丝刀拧紧，直至紧固。
