工具：
Formlabs：
- Fuse Blast 腔体 LED 模块替换件
- T20 梅花螺丝刀（随附于 Fuse Blast）
第三方：
- T10 梅花螺丝刀
- 7mm 箱式扳手或尖嘴钳
白皮书
更换 Fuse Blast 喷砂室灯
更换 Fuse Blast 喷砂室灯
Fuse Blast 使用两组 LED 灯在使用过程中照亮喷砂室。如果这两个 LED 模块中的一个或两个出现故障或失灵，在后处理打印部件时，您将更难看到打印部件。
请根据本指南更换 Fuse Blast 的喷砂室照明灯。
预计所需时间：每个模块 20－30 分钟
警告：
Fuse Blast 旨在容纳介质喷砂和 SLS 3D 打印产生的细小颗粒物。在对 Fuse Blast 进行维护时，请务必佩戴 N95 口罩。
准备工作区
概览： 准备好 Fuse Blast 和干净的工作区，以便更换喷砂室照明灯。
第 1 步：准备工作区
清理工作区。确保工作区通风良好、平坦、洁净。
第 2 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在 Fuse Blast 通电时执行此程序会增加触电风险。Fuse Blast 通电时，切勿拆下任何外部面板。外部面板尚未安装时，切勿重新接通 Fuse Blast 的电源。
第 3 步：确定要更换的 LED 模块
Fuse Blast 喷砂室由两个 LED 模块照明：一个位于左壁，另一个位于右壁。如果要更换右侧灯，请继续。如果要更换左侧灯，请跳至拆卸左侧面板。

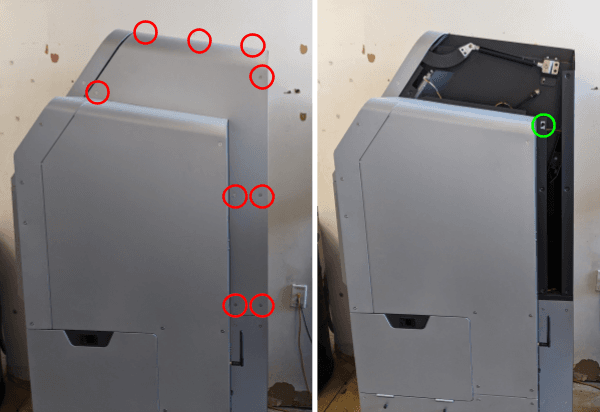

拆卸右侧面板
概览：拆卸右后面板和右前面板，以便操作右侧打印室照明灯。

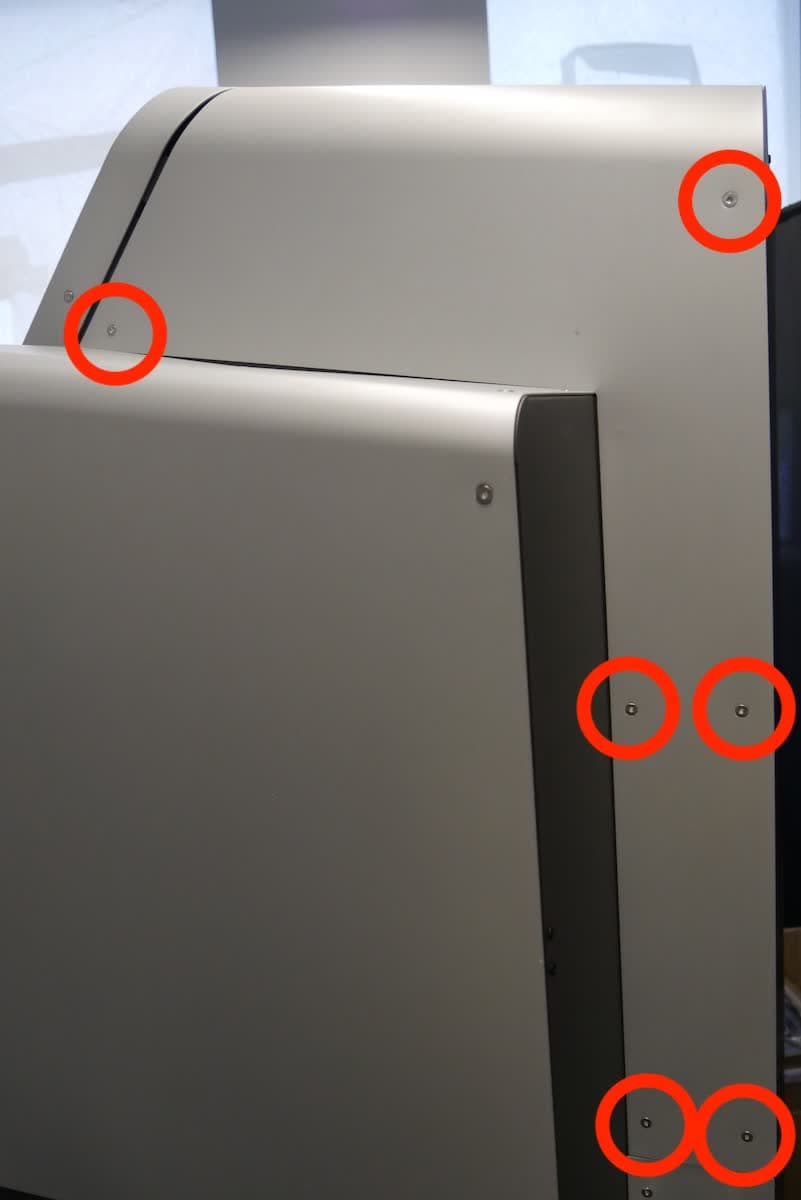

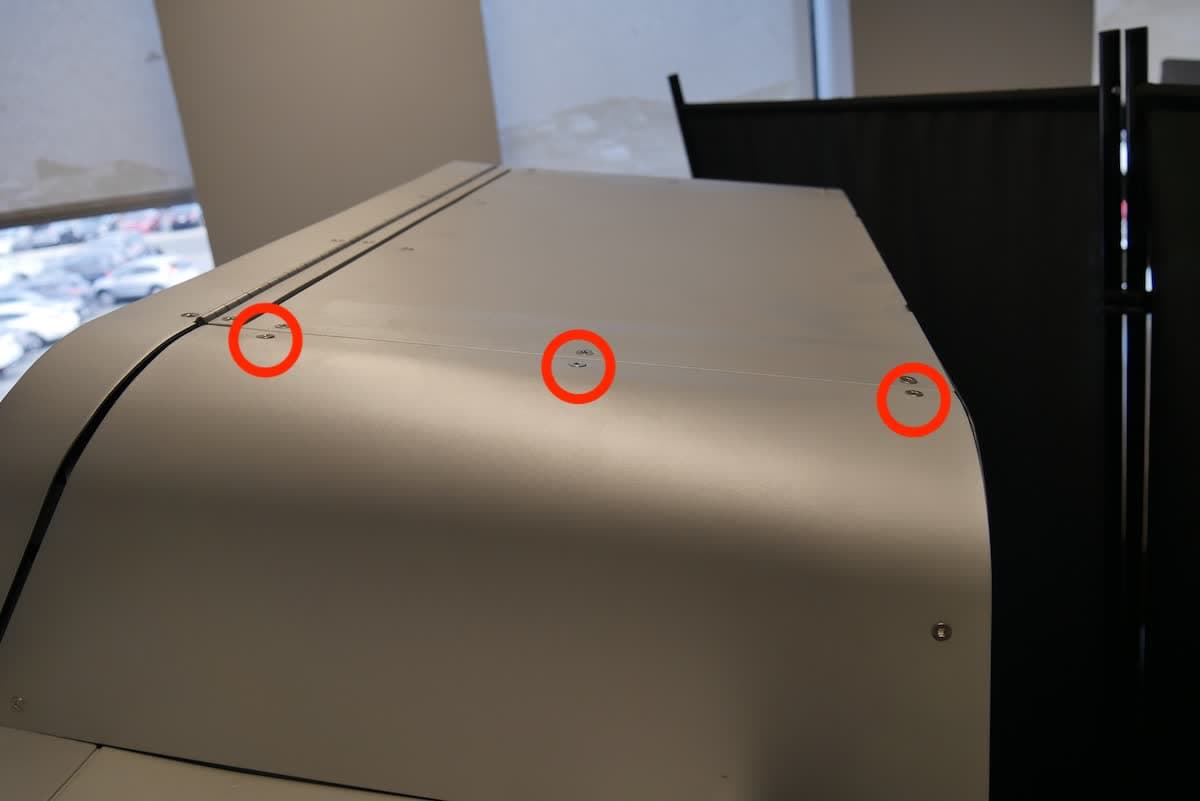

第 1 步：拧下右后面板安装螺丝
使用 T20 梅花螺丝刀，拧松并取下将右后面板固定在 Fuse Blast 上的 9 颗银色 T20 梅花螺丝。将螺丝放在一旁。
第 2 步：拆卸右后面板
向上滑动面板以松开其定位装置，然后取下面板并将其放在一旁。

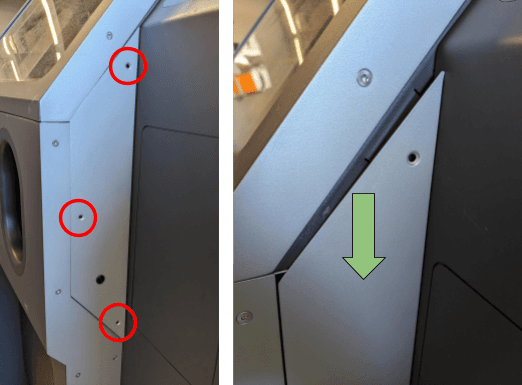

第 3 步：拧下右前面板安装螺丝
使用 T20 梅花螺丝刀，拧松并取下将右前面板固定在 Fuse Blast 上的三颗银色 T20 梅花螺丝。将螺丝放在一旁。
第 4 步：将右前面板与 Fuse Blast 分离
向下滑动面板以将其松开，然后倾斜面板以露出其内侧。

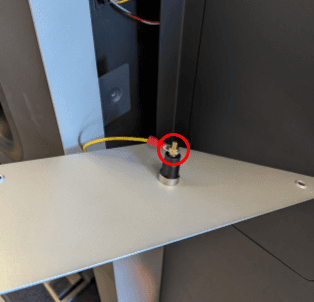

第 5 步：拆卸右前面板
使用 7mm 盒式扳手或尖嘴钳，拧下将接地线固定在右前面板腕带插座上的螺母。将螺母放在一旁。取下接地线，将面板放在一旁。
拆卸右侧 LED 灯板
概览：拔下插头并拆卸原有的右侧 LED 板。

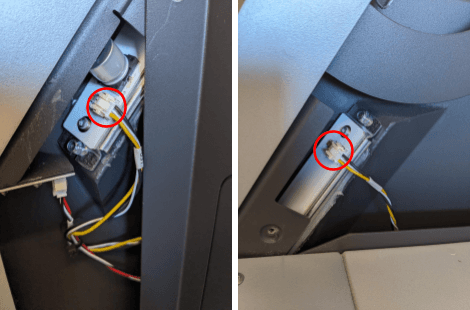

第 1 步：拔掉 LED 板
找到右侧 LED 板。其部分位于侧箱后面，端部可见于前面步骤中拆卸的面板后面。拔下 LED 板两端的电缆。

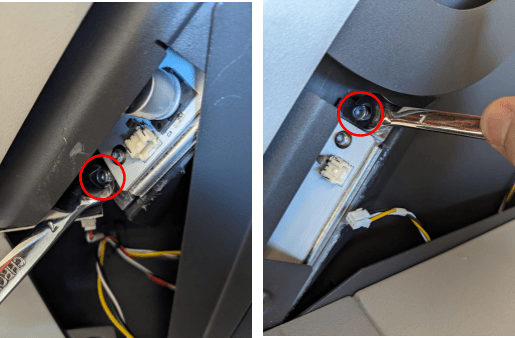

第 2 步：拧下 LED 板安装螺母
使用 7mm 盒式扳手或尖嘴钳，小心地拧下将 LED 板固定在 Fuse Blast 上的两个六角螺母。将螺母放在一旁。

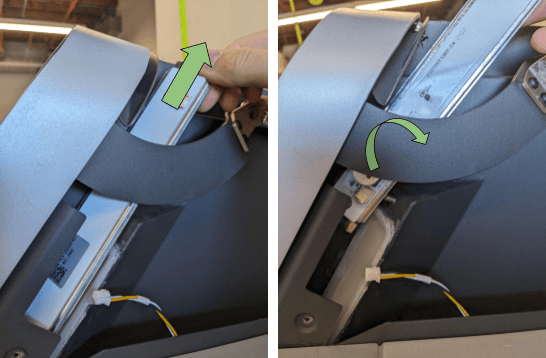

第 3 步：拆卸 LED 板
拧下螺母后，将 LED 板组件向上滑动。旋转组件，将其从机器顶部取出。可能需要弯曲门支架，以便为组件滑过提供足够的间隙。
安装右侧 LED 灯板替换件
概览：安装、固定并连接新的右侧 LED 板。
第 1 步：安装 LED 板
调整 LED 板的方向，使电缆连接器朝向您，大型圆形组件位于底部。将组件从机器顶部滑入并放置到位，LED 板框架两端的插槽位于 Fuse Blast 的螺纹柱上。
第 2 步：固定 LED 板
在两个支柱上各拧入一颗 7mm 六角螺母，然后用 7mm 盒式扳手或尖嘴钳拧紧，直至紧固。
第 3 步：重新连接 LED 板电缆
将连接器重新连接到新 LED 板的两侧。
重新安装右侧面板
概览：安装并固定右后面板和右前面板。
第 1 步：重新连接接地线
将接地线连接到右前面板背面的柱子上。在柱上拧入 7mm 螺母，然后使用 7mm 盒式扳手或尖嘴钳拧紧，直至完全紧固。

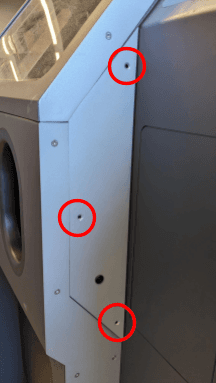

第 2 步：重新安装右前面板
将右前面板抵住 Fuse Blast 的侧面，然后向上推到位。确保面板上的三个螺孔与机器上的相应螺孔对齐。在每个螺孔中拧入一颗 T20 梅花螺丝，然后使用 T20 梅花扳手将其拧紧，直至完全紧固。

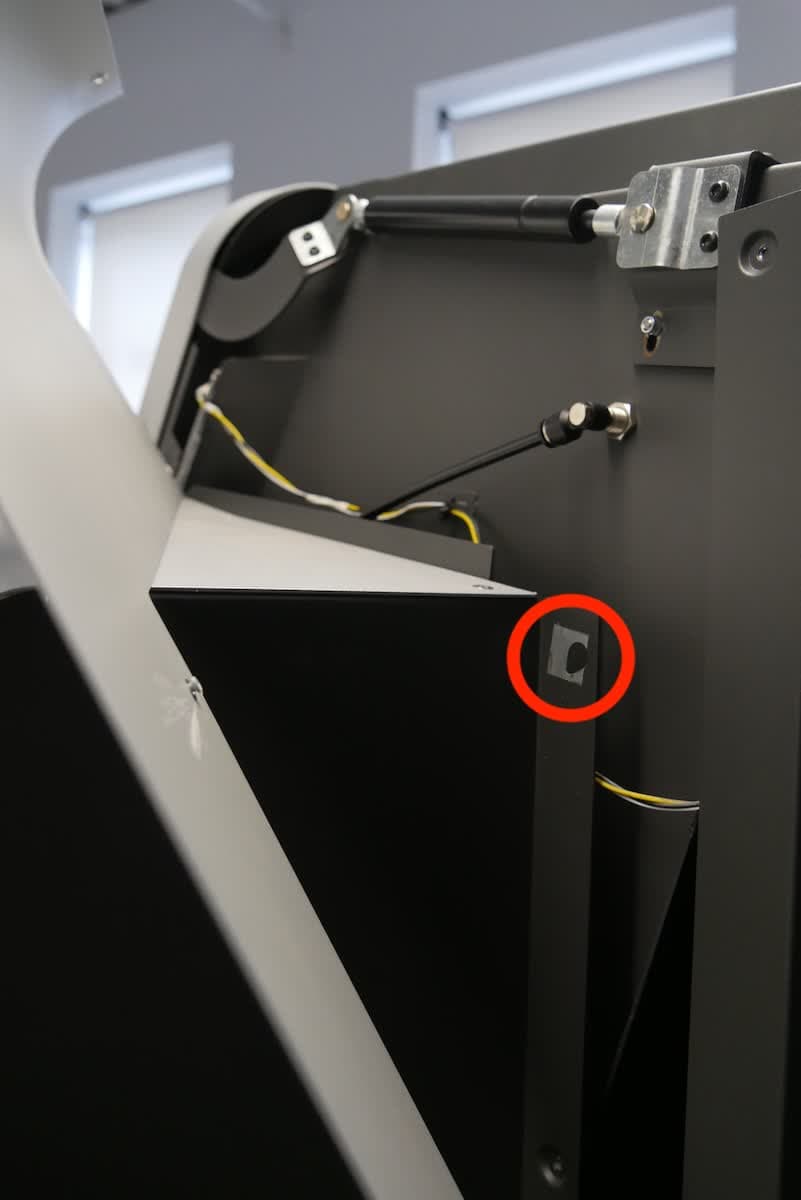

第 3 步：重新安装右后面板
将右后面板安装到机器上，确保外壳上的定位特征与锁孔槽对齐。将面板上的九个螺孔与框架上相应的螺孔对齐。在每个螺孔中拧入一颗 T20 梅花螺丝，然后使用 T20 梅花螺丝刀拧紧，直至完全紧固。
如果还要更换左侧 LED 灯板，请继续。否则，请跳至完成修复。
拆卸左侧面板
概览：拆卸左侧面板，以便操作左侧的打印室照明灯。

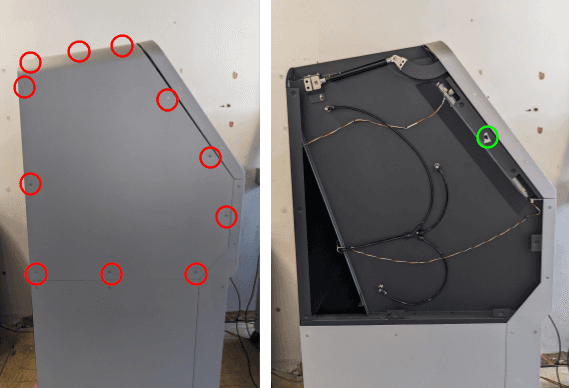

第 1 步：拧下前面板安装螺丝
使用 T20 梅花螺丝刀，拧松并取下将左侧面板固定在 Fuse Blast 上的 11 颗银色 T20 螺丝。将螺丝放在一旁。
第 2 步：拆卸左侧面板
向上滑动面板以松开其定位装置，然后取下面板并将其放在一旁。
拆卸左侧 LED 板
概览：拔下插头并拆卸原有的左侧 LED 板。
第 1 步：拔掉 LED 板
找到左侧 LED 板。其部分位于 Fuse Blast 机架后面，位于喷砂室门旁。拔下 LED 板两端的电缆。

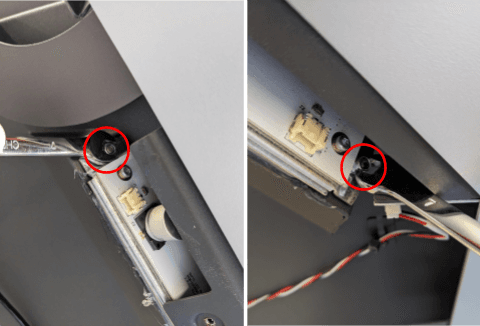

第 2 步：拧下 LED 板安装螺母
使用 7mm 盒式扳手或尖嘴钳，小心地拧下将 LED 板固定在 Fuse Blast 上的两个六角螺母。将螺母放在一旁。

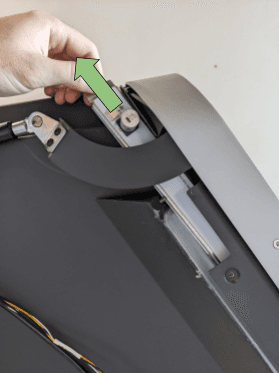

第 3 步：拆卸 LED 板
拧下螺母后，将 LED 板组件向上滑动。旋转组件，将其从机器顶部取出。可能需要弯曲门支架，以便为组件滑过提供足够的间隙。
安装左侧 LED 灯板替换件
概览：安装、固定并连接新的左侧 LED 板。
第 1 步：安装 LED 板
调整 LED 板的方向，使电缆连接器朝向您，大型圆形组件位于顶部。将组件从机器顶部滑入并放置到位，LED 板框架两端的插槽位于 Fuse Blast 的螺纹柱上。
第 2 步：固定 LED 板
在两个支柱上各拧入一个 7mm 六角螺母，然后用 7mm 盒式扳手或尖嘴钳拧紧，直至紧固。
第 3 步：重新连接 LED 板电缆
将连接器重新连接到新 LED 板的两侧。
重新安装左侧面板
概览：安装并固定左侧面板。
第 1 步：安装左侧面板
将左侧面板安装到机器上，确保外壳上的定位特征与锁孔槽对齐。将面板上的 11 个螺孔与框架上相应的螺孔对齐。
第 2 步：固定左侧面板
在 11 个螺孔中各拧入一颗 T20 梅花螺丝，然后使用 T20 梅花螺丝刀将其拧紧，直至完全紧固。
完成修复
概览： 更换成型室照明灯后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接机器电源线并打开电源。将机器背面的电源开关切换至 开 位置。机器初始化。
第 2 步：测试修复效果
通过点击触摸屏上的灯光图标或启动喷砂周期来打开喷砂室照明灯。检查 LED 灯是否亮起，成型室是否明亮。
