所需物品：
Formlabs：
- 离子化装置替换套件 (RB-FB-IONZ-01)
- 离子化装置
- 离子化装置电缆
- T25 内六角螺丝（2 颗）
- 电缆夹
- T20 梅花螺丝刀（随附于 Fuse Blast）
第三方：
- T25 梅花螺丝刀
- 一字螺丝刀或类似工具
- 束线带
- 钳子（可选）
- 丁腈手套
白皮书
更换 Fuse Blast 离子化装置
更换 Fuse Blast 离子化装置
Fuse Blast 的喷枪上安装有内置离子化装置，用于冲刷打印部件上的磨屑和残留粉末。如果离子化装置或其电缆出现故障或损坏，Fuse Blast 将无法有效清洁部件。
请根据本指南更换 Fuse Blast 离子化装置和电缆。
预计所需时间： 20–30 分钟
危险：
请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。
准备工作区
概览： 准备好 Fuse Blast 和干净的工作区，以便更换离子化装置和电缆。
第 1 步：准备工作区
清理工作区。确保工作区通风良好、平坦、洁净。
第 2 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在 Fuse Blast 通电时执行此程序会增加触电风险。Fuse Blast 通电时，切勿拆下任何外部面板。外部面板尚未安装时，切勿重新接通 Fuse Blast 的电源。
拆卸上侧斗面板
概览： 拆卸上侧面板，以便操作离子化装置电缆的一端。
注意：
Fuse Blast 含有敏感的电子元件。在接触机器中的任何电子设备之前，请先使用一条防静电腕带或与一块接地的金属相接触，以确保自己的肢体良好接地。

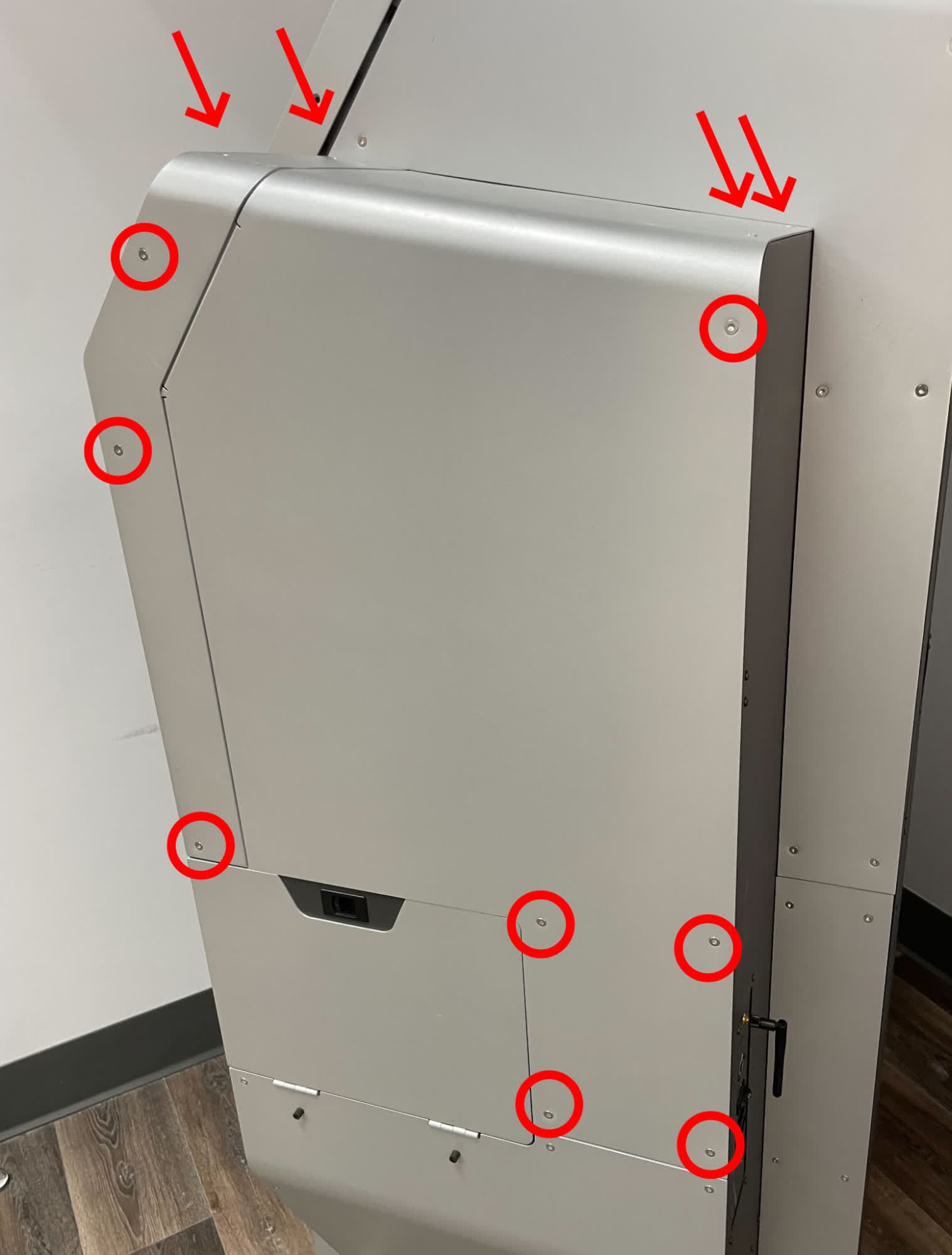

第 1 步：拧下上侧舱面板固定螺丝
空气计量阀位于机器右侧的侧斗内。使用 T20 梅花螺丝刀，松开并取下将上侧斗面板固定到 Fuse Blast 上的 12 颗 T20 梅花螺丝。将螺丝放在一旁。
第 2 步：拧下下侧舱面板固定螺丝
必须稍微移动下侧斗面板，以移除上侧斗面板。使用 T20 梅花螺丝刀，松开并取下上图所示的五颗 T20 梅花螺丝。将螺丝放在一旁。切勿拧下下侧斗面板底部的两颗螺丝。

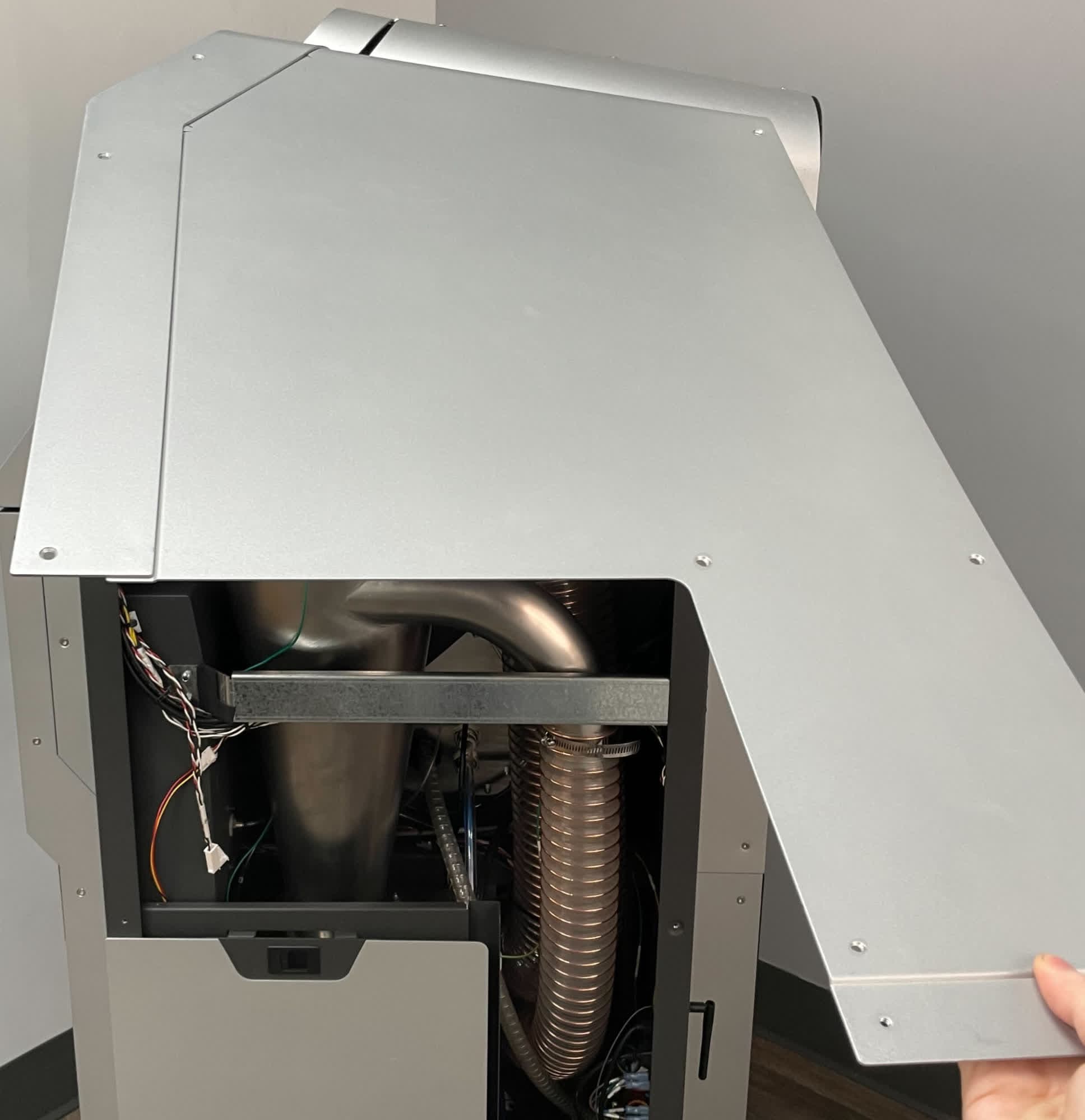

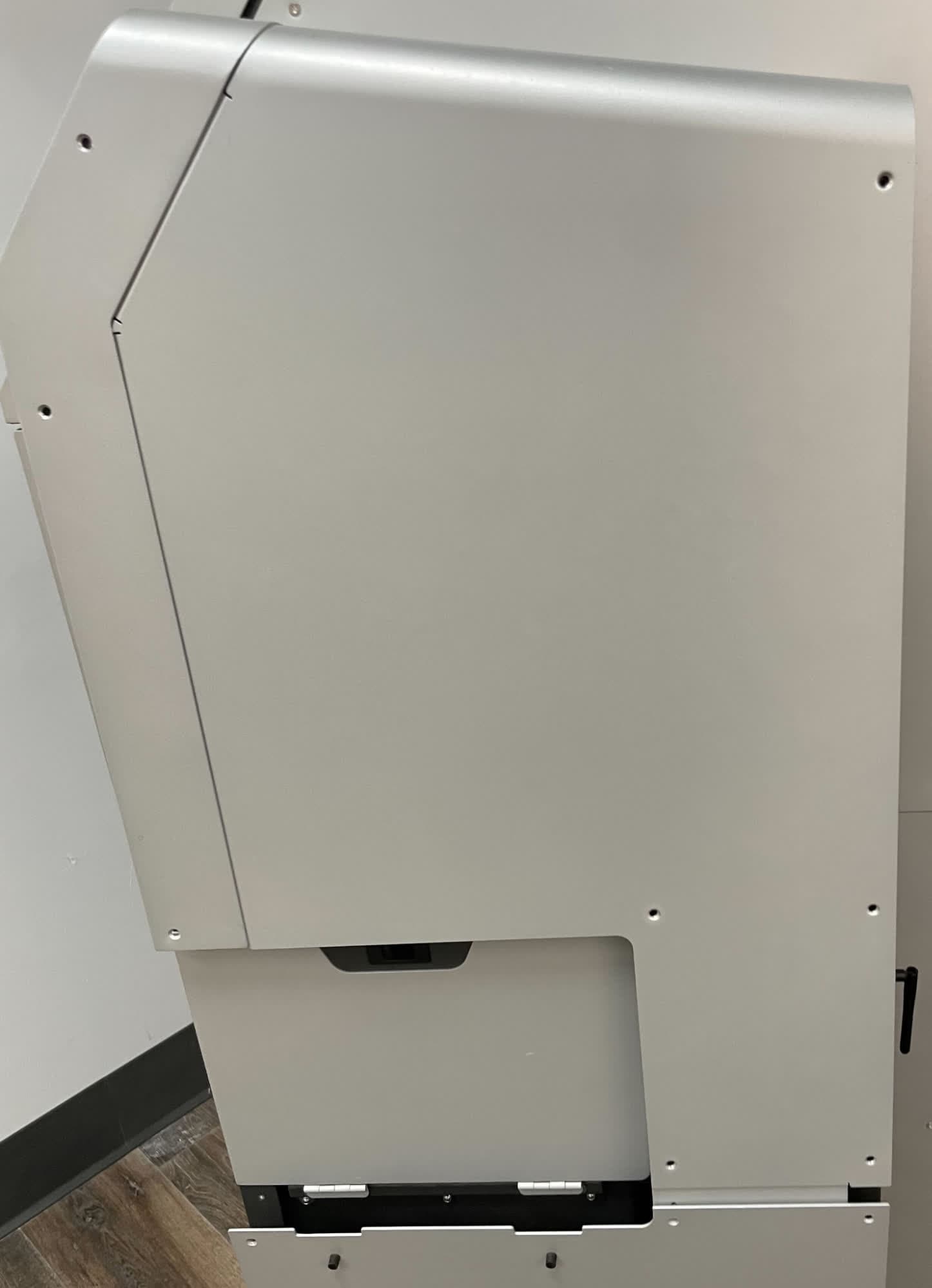

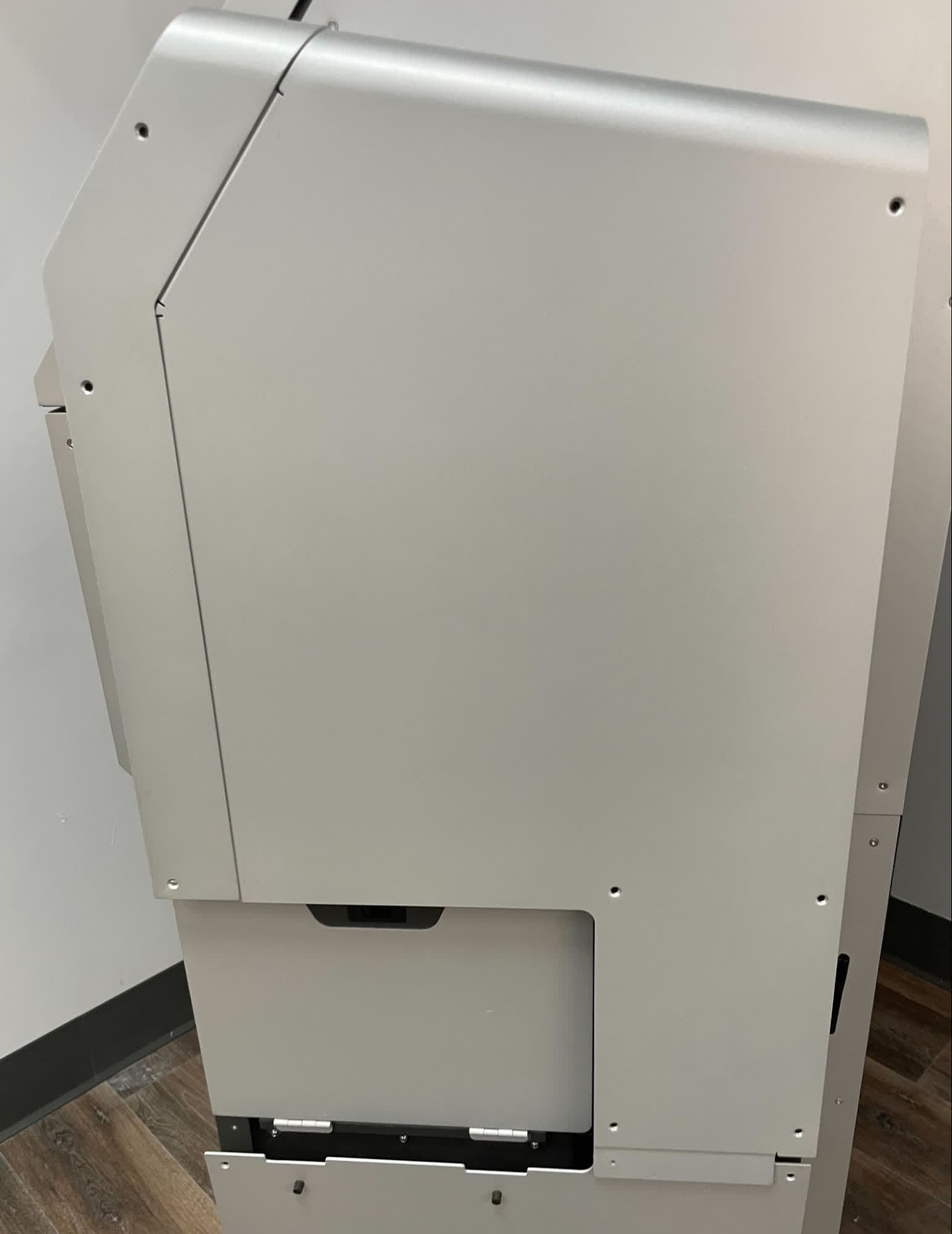

第 3 步：拆卸上侧面板
将上侧斗面板的底部从下侧斗面板后面解开。将面板向上旋转，直至水平。水平放置后，向前拉，使其脱离。将上侧斗面板放在一旁。

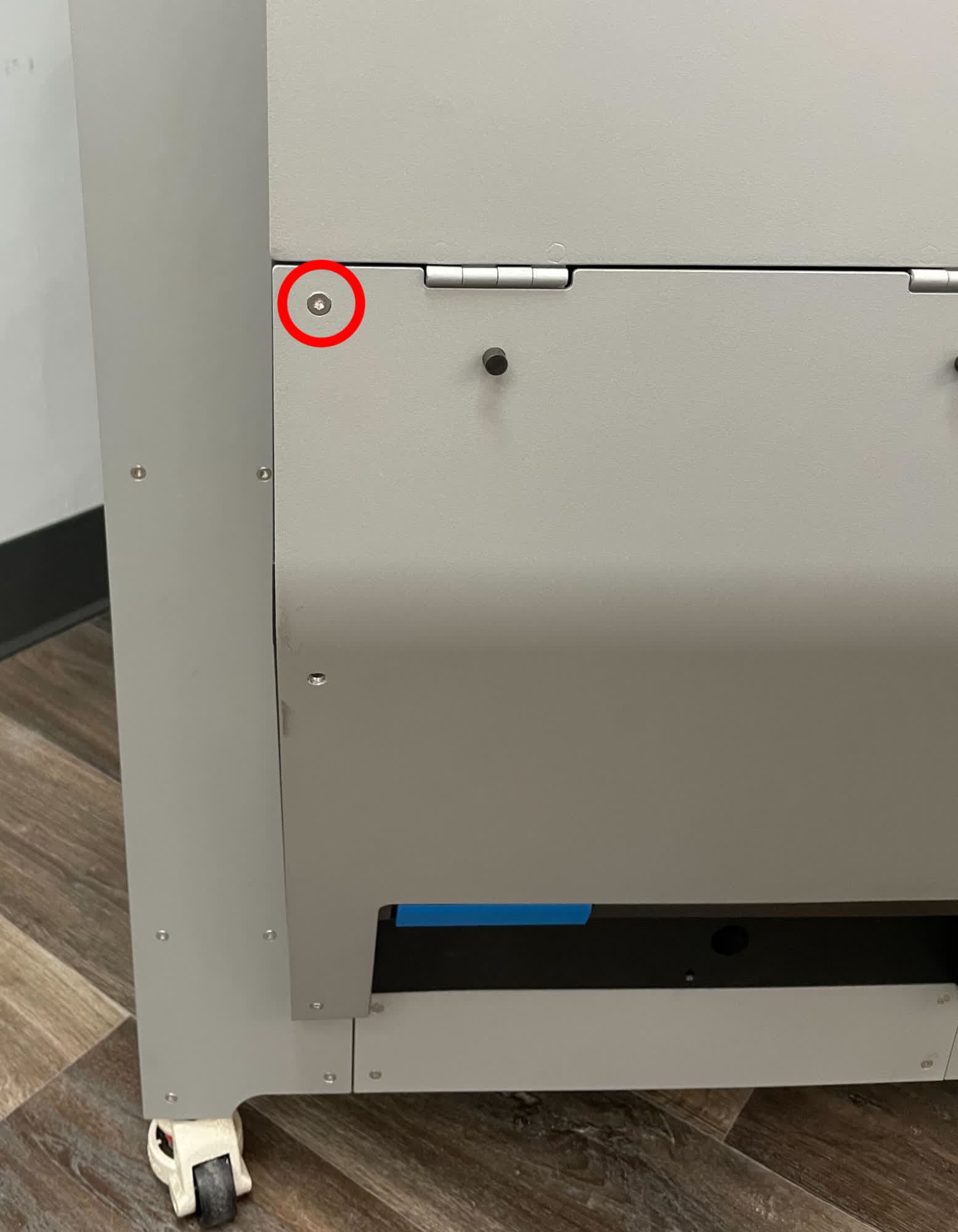

第 4 步：部分固定下侧面板
将至少一颗下侧斗面板固定螺丝拧回下侧斗面板，以免不慎将其弄弯。
拆卸离子化装置和电缆
概览： 拆卸原有离子化装置及其电缆。

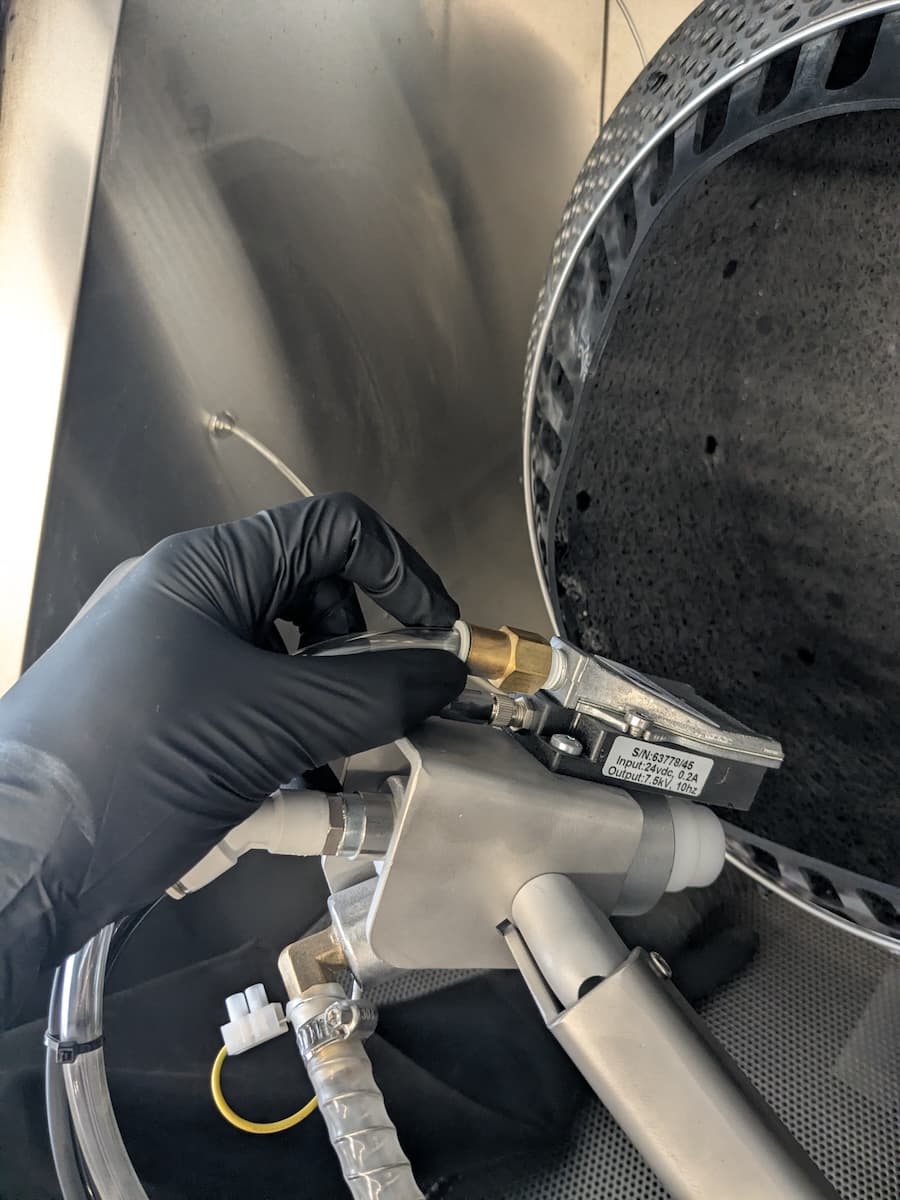

第 1 步：断开部件冲刷管线
打开喷砂室门。按压快插接头并拔出管子，将部件冲洗管从离子化装置上断开。
第 2 步：断开离子化装置电缆与离子化装置的连接
拧开螺纹连接器，完全断开离子化装置电缆连接，然后拔出电缆。将离子化装置与喷枪分离后，可能更容易接触到螺纹连接器。
第 3 步：拆卸离子化装置
离子化装置通过两颗螺丝固定在喷枪上。使用 T25 梅花扳手，拧松并取下螺丝。将螺丝和离子化装置放在一旁，以便与电子废弃物一同处置。

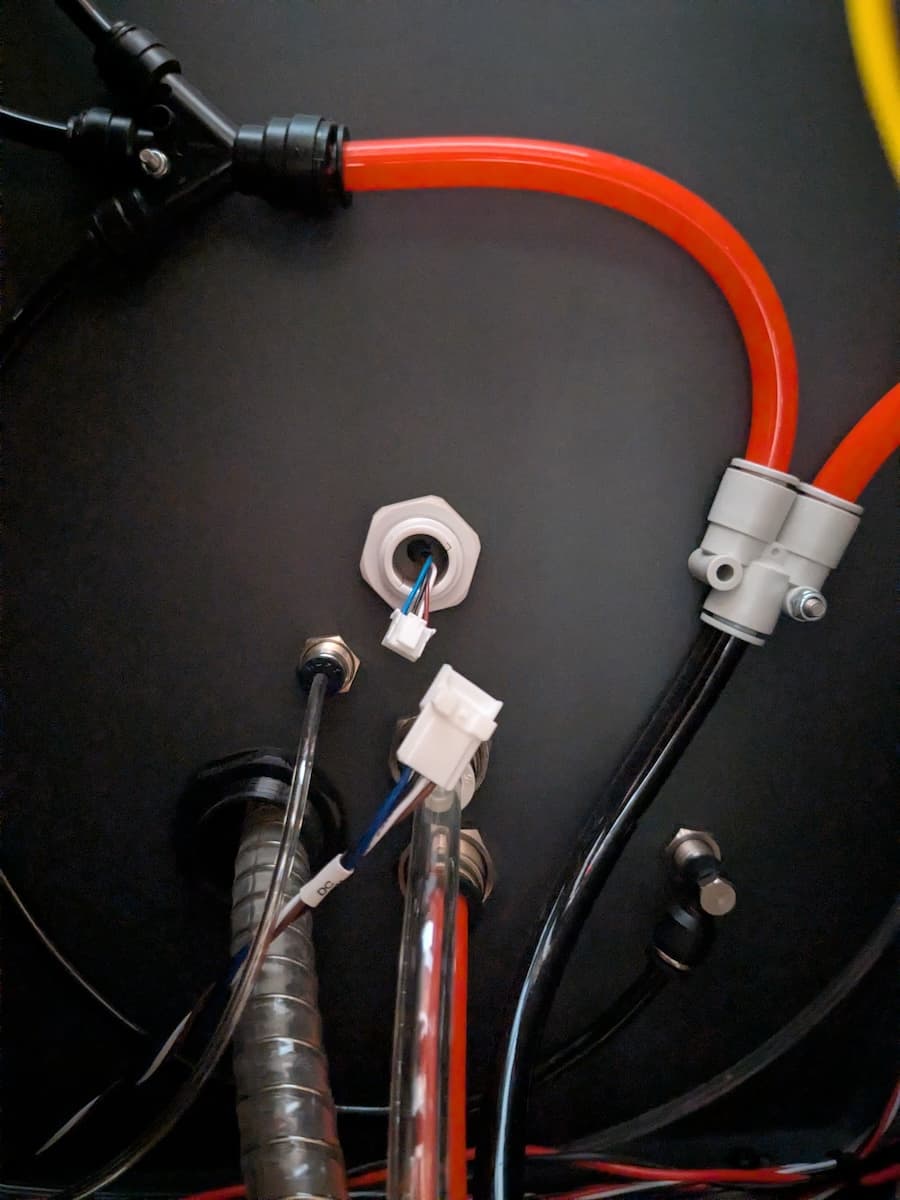

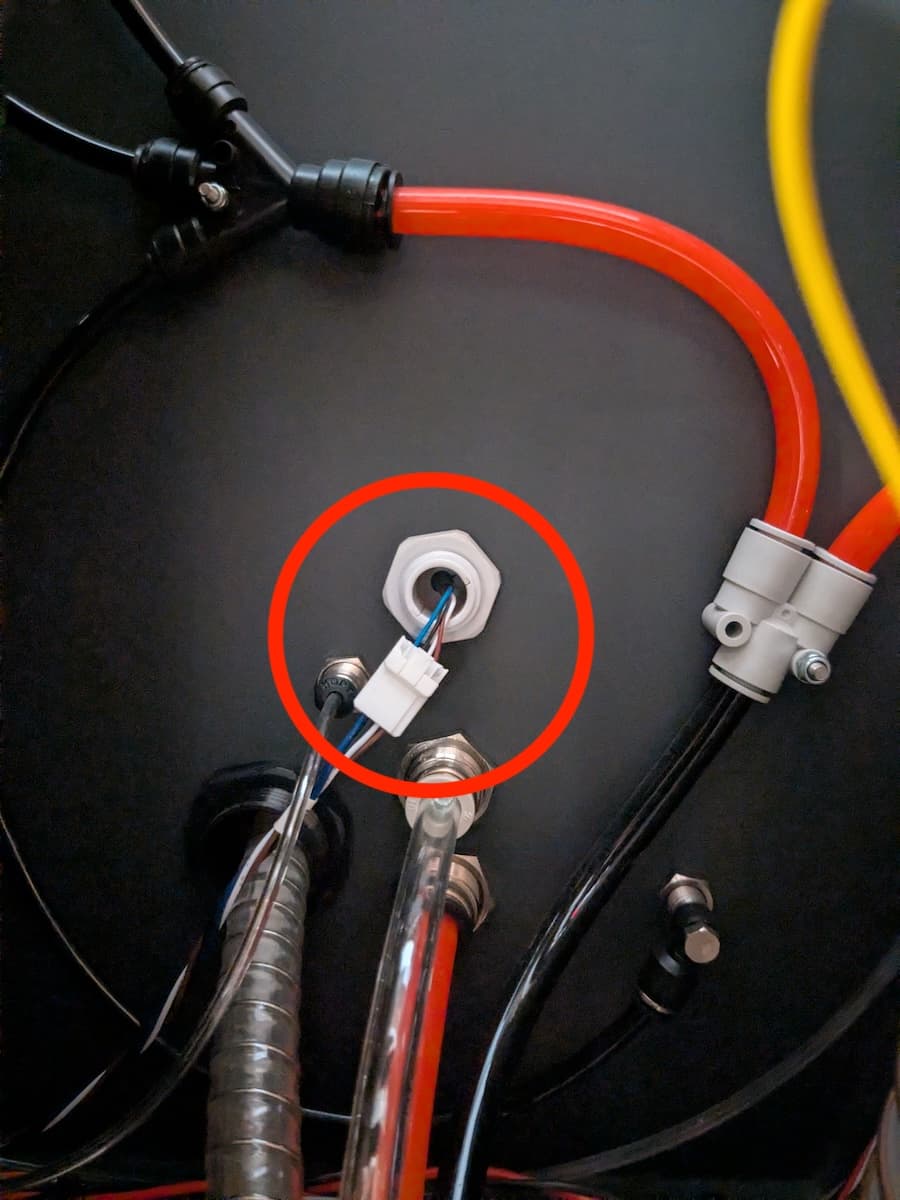

第 4 步：断开离子化装置电缆与其延长电缆的连接
离子化装置电缆穿过喷砂室右壁并连接到延长电缆，延长电缆又连接到 Fuse Blast 主板。沿着电缆找到上侧面板后面的末端。挤压夹子，分离电缆连接器。请勿拉动电线本身。

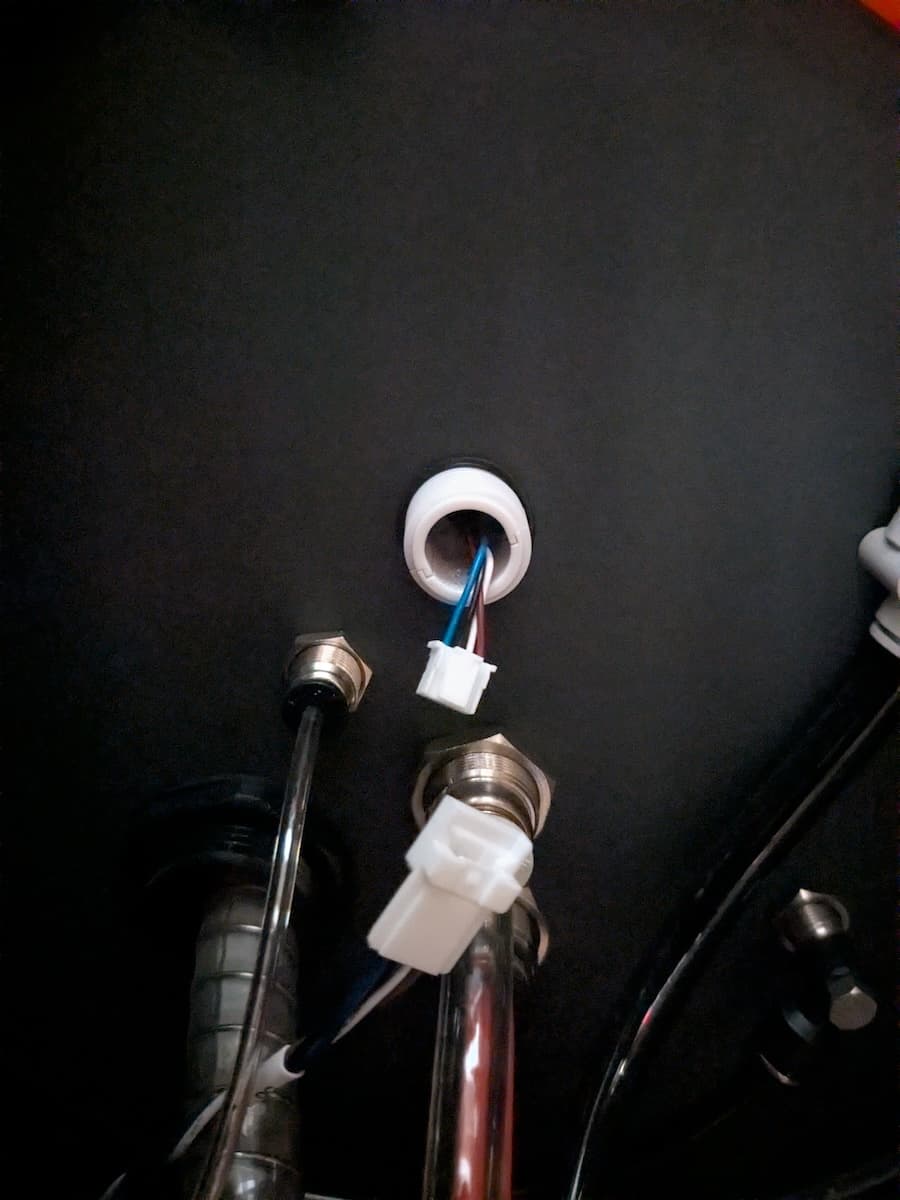

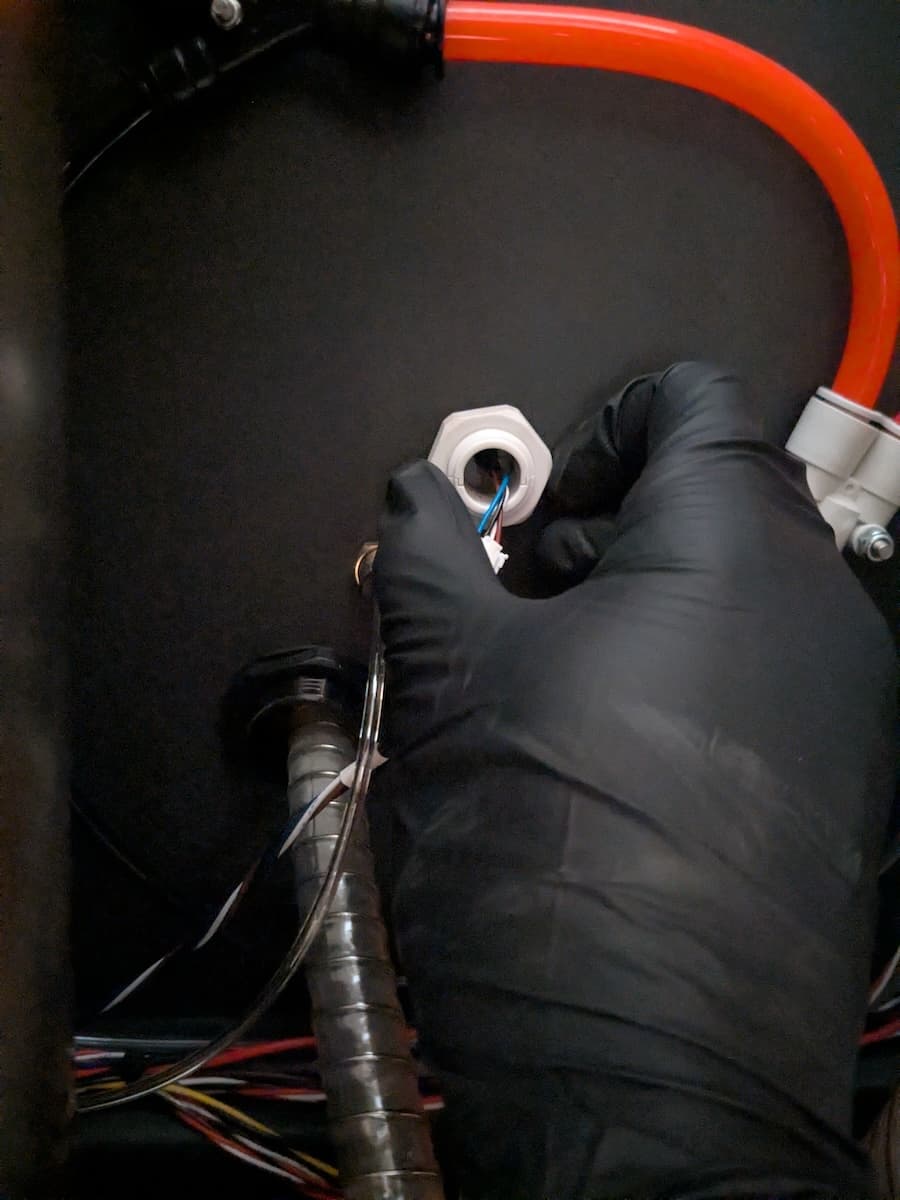

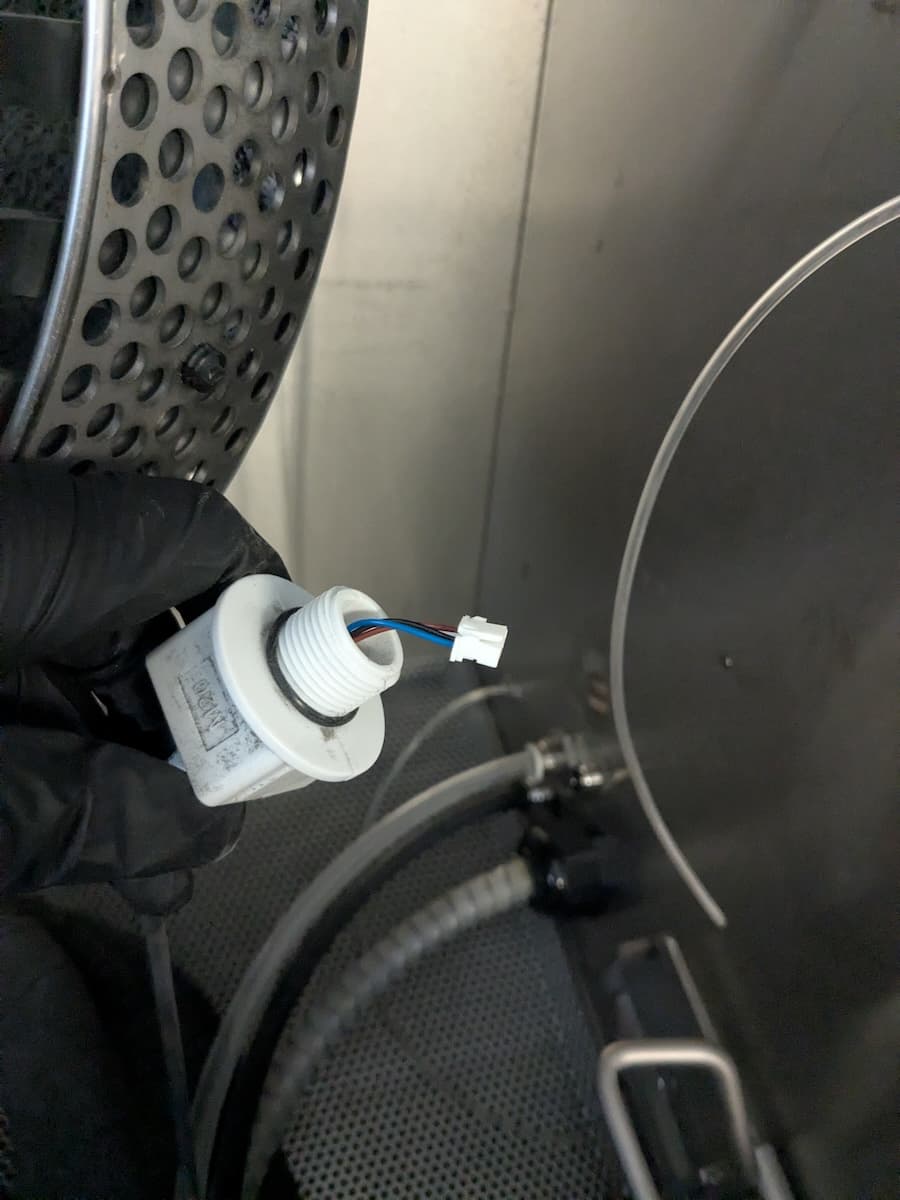

第 5 步：拆卸离子化装置电缆
离子化装置电缆由一个电缆夹固定在喷砂室右壁上。拧下电缆夹固定螺母，然后将电缆夹拉入喷砂室。必要时使用钳子松开螺母。
小心剪断将离子化装置电缆固定在部件冲刷管上的束线带。将电缆和夹子放在一旁以备处置。
安装离子化装置替换件和电缆
概览： 布置新的离子化装置电缆，安装、固定并连接离子化装置。

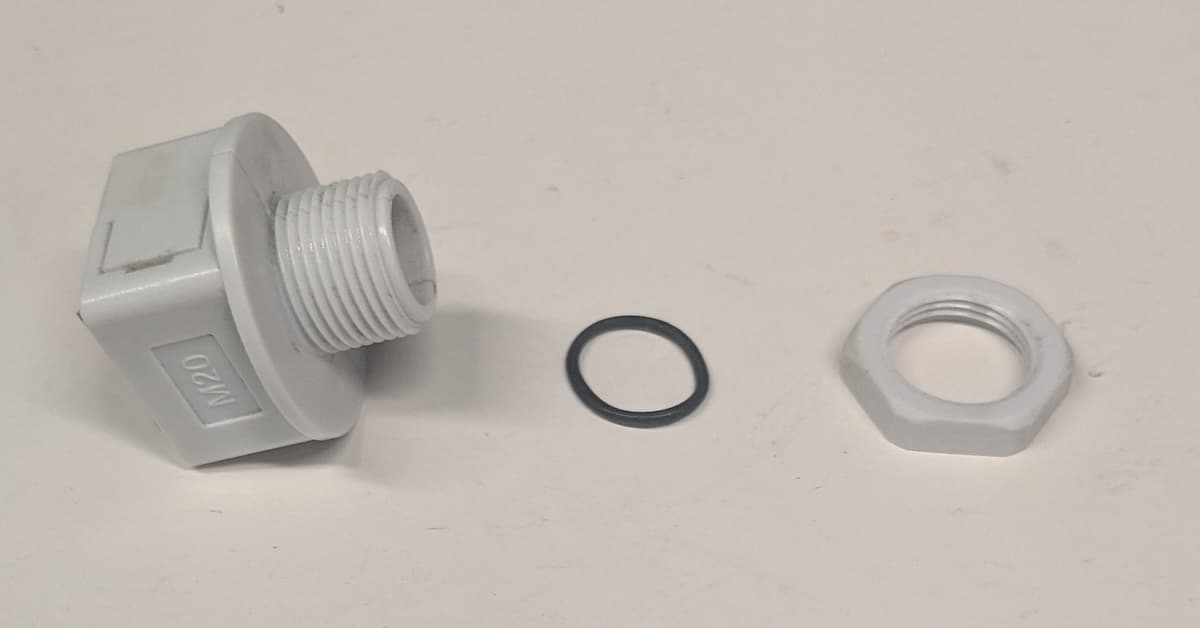

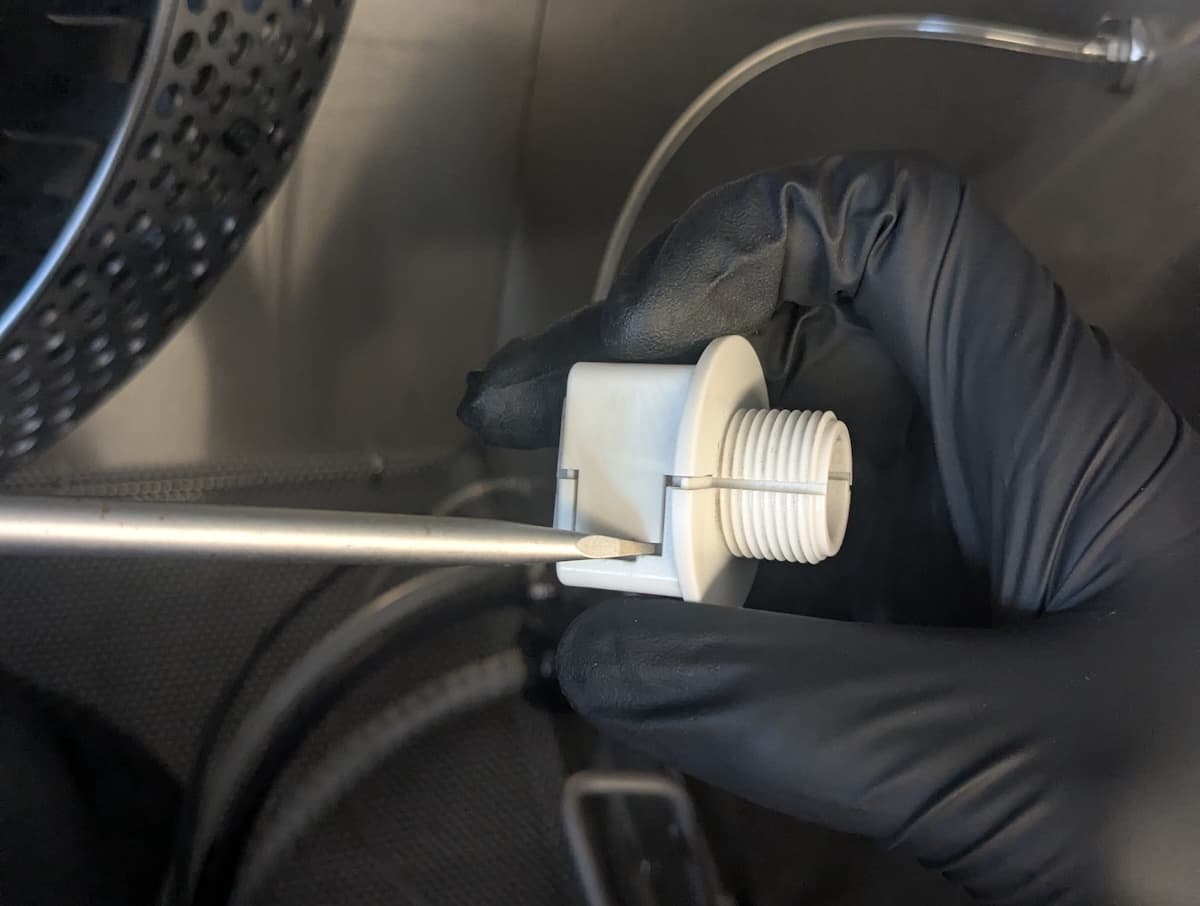

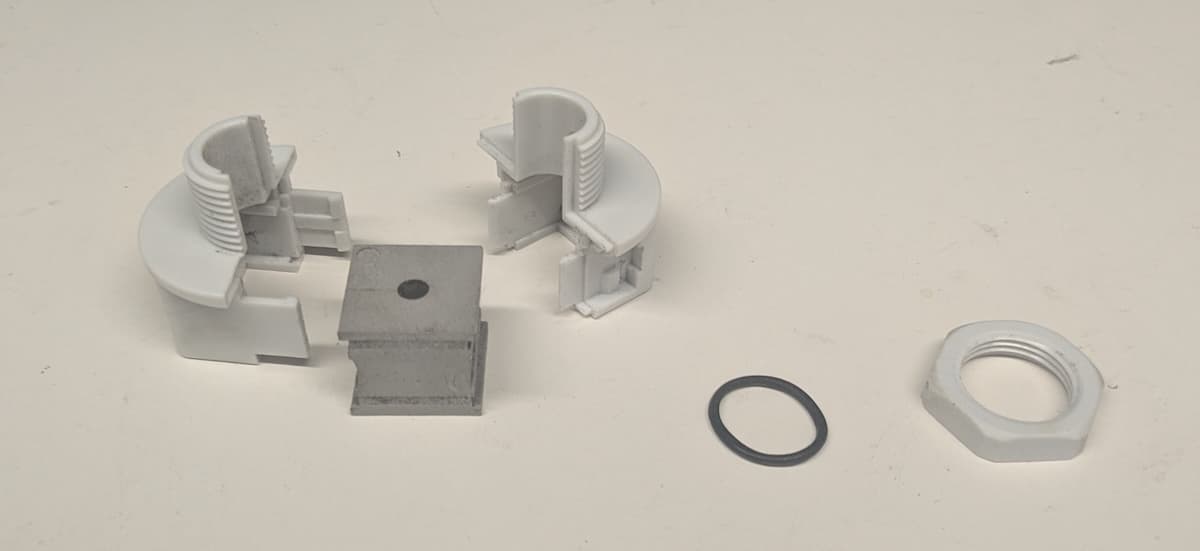

第 1 步：准备电缆夹
从套件包装中取出新的离子化装置、电缆、电缆夹和紧固件。如果已安装，从电缆夹上拧下螺母，然后将 O 型环从螺纹上滑下。将一字螺丝刀或其他类似工具插入夹子侧面的两个槽口之一。轻轻撬开夹子。对夹具另一侧的另一个槽重复上述操作。分开夹具的两半，取出中间的嵌件。

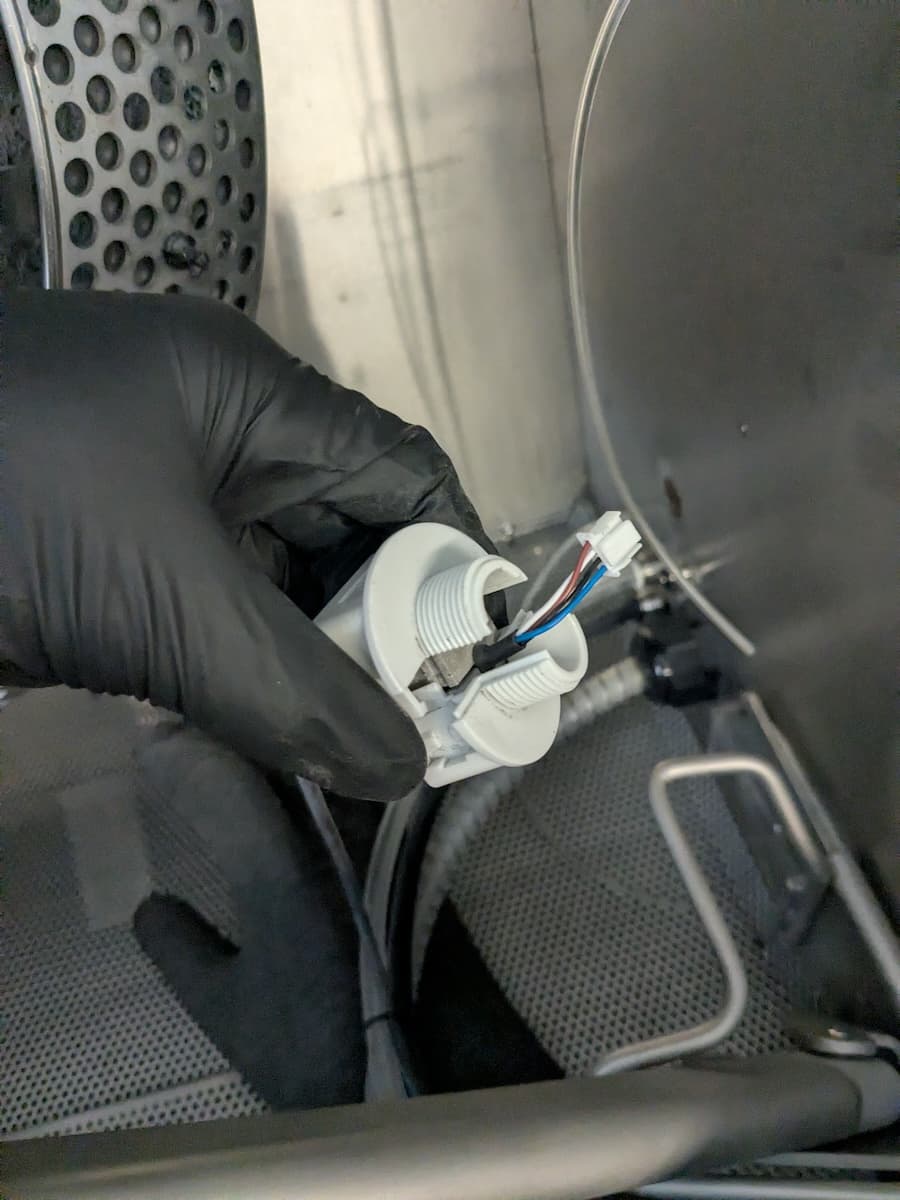

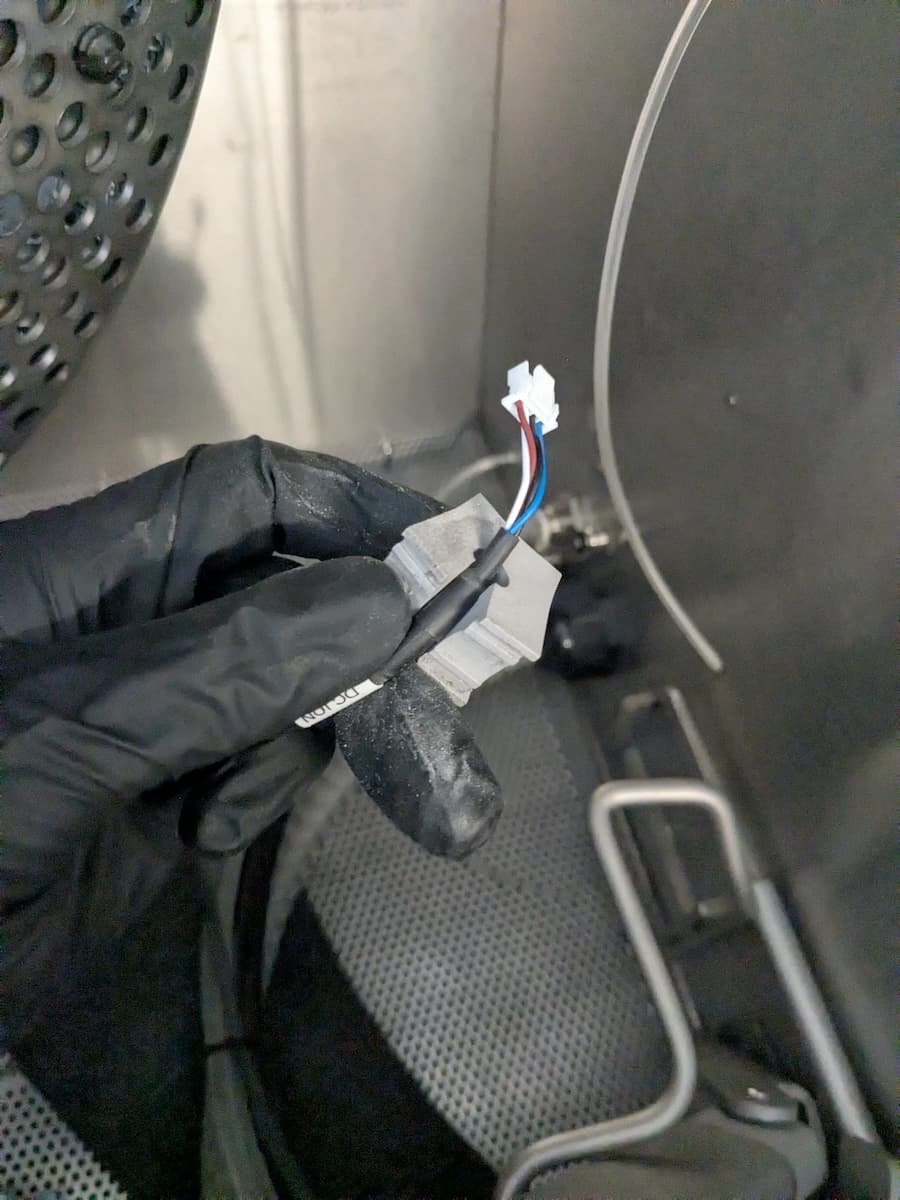

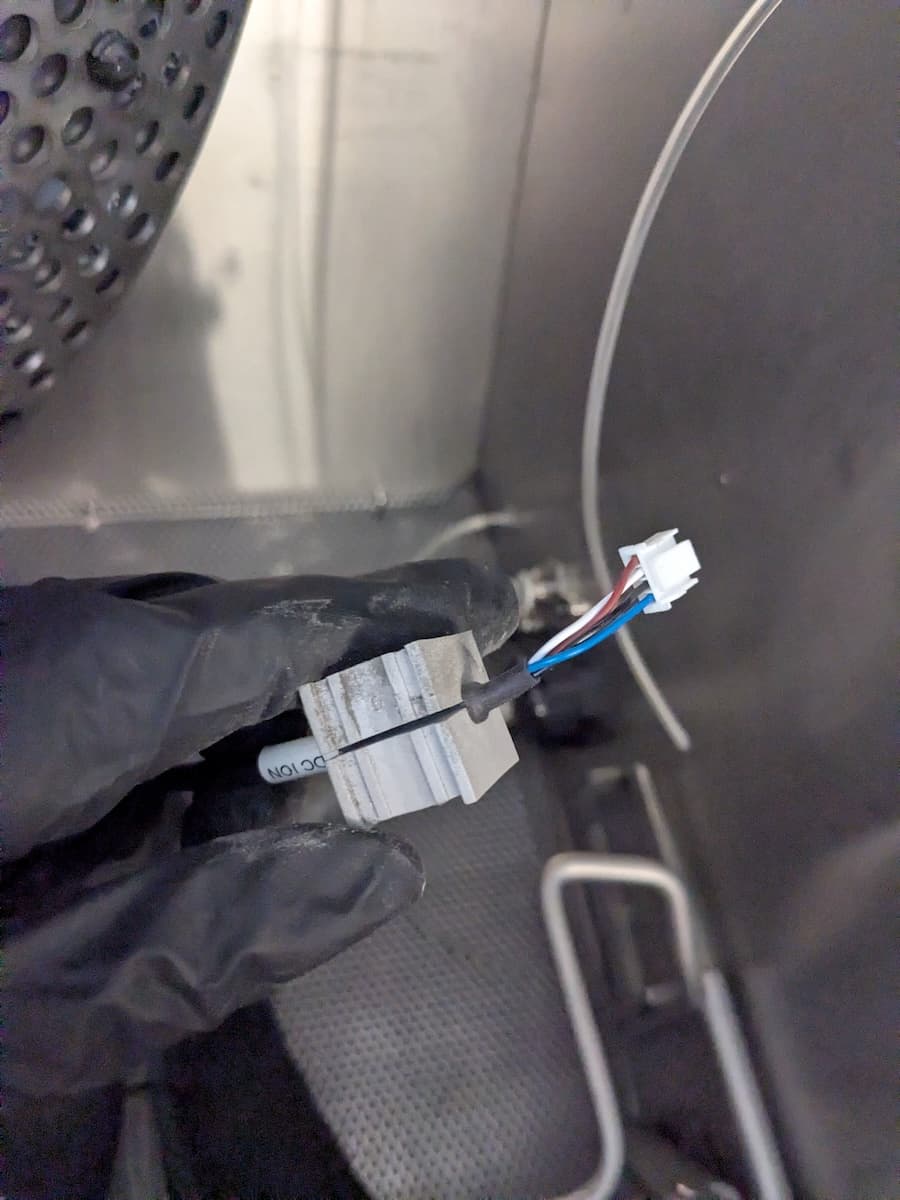

第 2 步：将离子化装置电缆固定在夹子中
轻轻打开电缆夹插片，将新离子化装置电缆带有 JST 连接器的一端插入。将电缆较厚部分与夹具插入物的前表面对齐。
将插件放入电缆夹的半边，使 JST 连接器从夹子的螺纹部分伸出。将夹具的另一半放在上面，挤压夹紧，直到听到咔哒声。将 O 型环滑到夹具的螺纹部分。
第 3 步：安装并固定电缆夹
从喷砂室内部，将电缆夹的螺纹部分插入喷砂室右壁的孔中。用喷砂室壁另一侧的电缆夹螺母将其固定。
第 4 步：连接离子化装置电缆及其延长线
将离子化装置电缆连接到其延长电缆上。连接器只有在正确的方向上才能配合。按压连接器，直至锁销发出咔哒声。

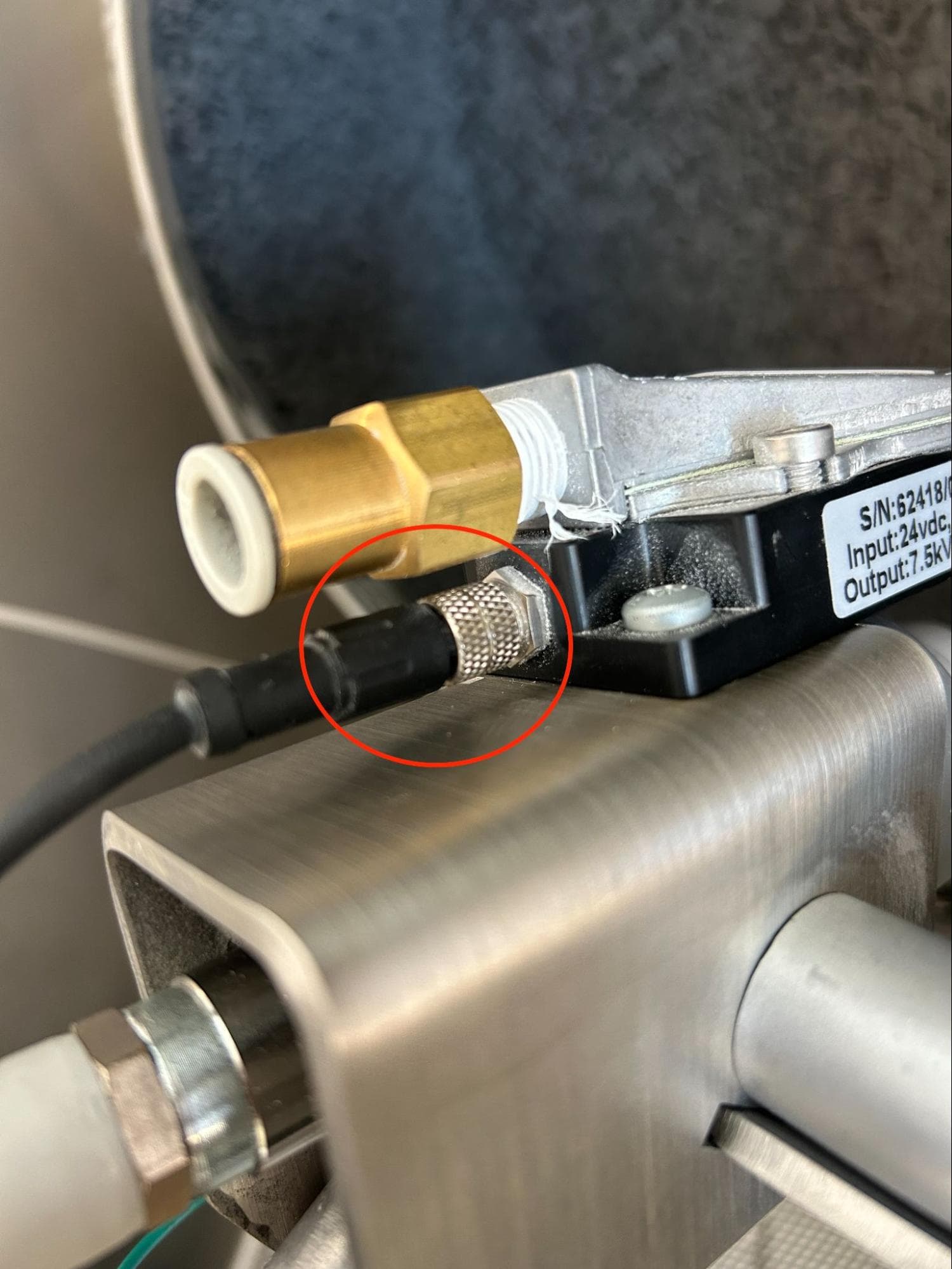

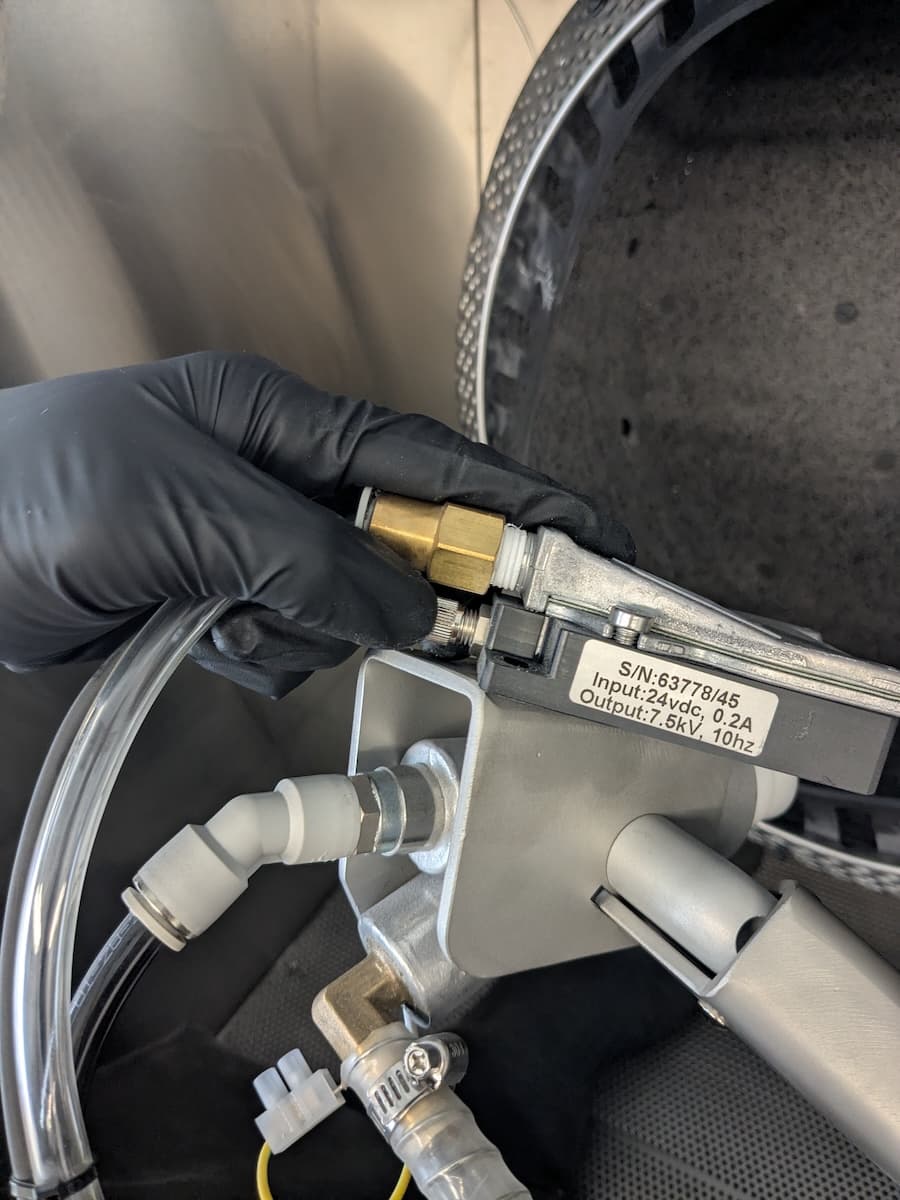

第 5 步：将离子化装置电缆连接到离子化装置
调整离子化装置电缆连接器的方向，使四个插针与新离子化装置端口中的相应孔对齐。将电缆插入端口，然后拧紧螺纹连接器，直至电缆固定到位。

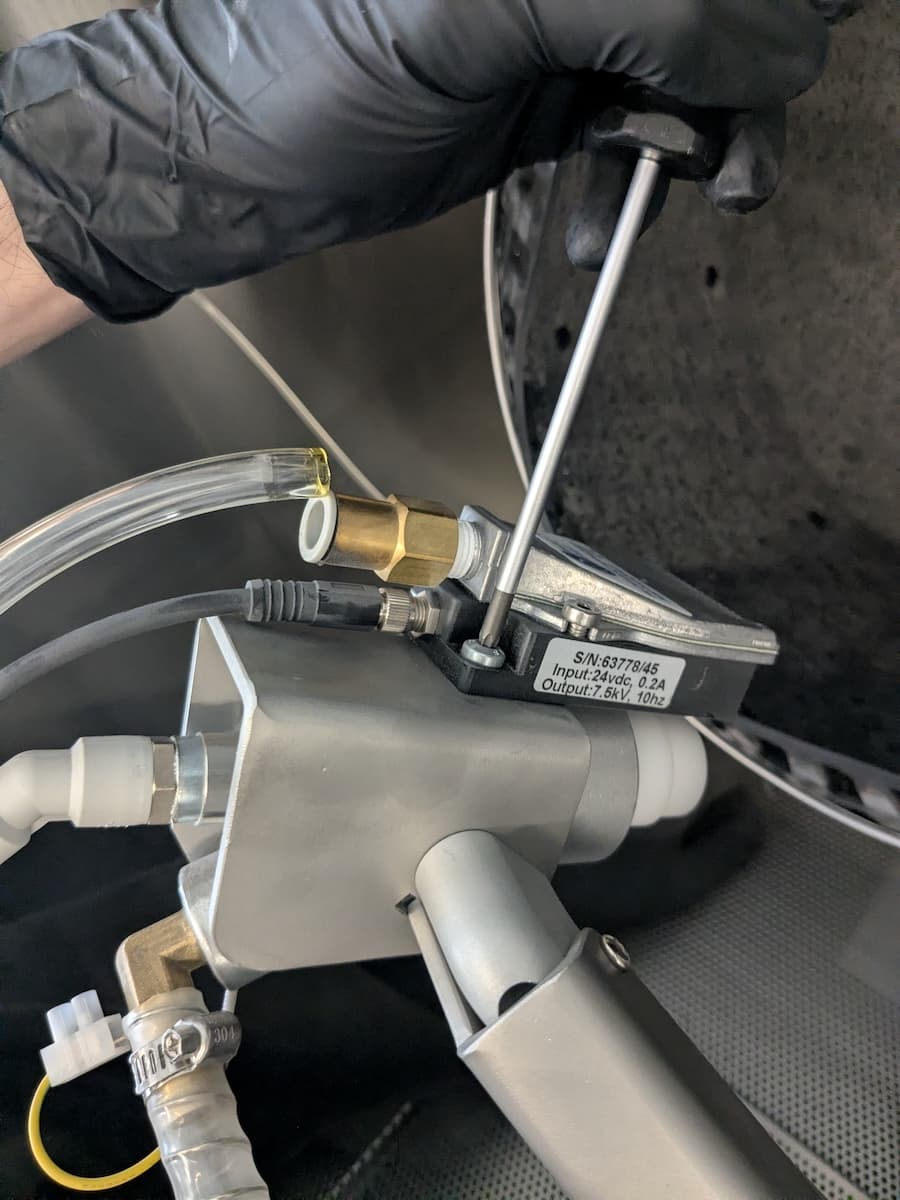

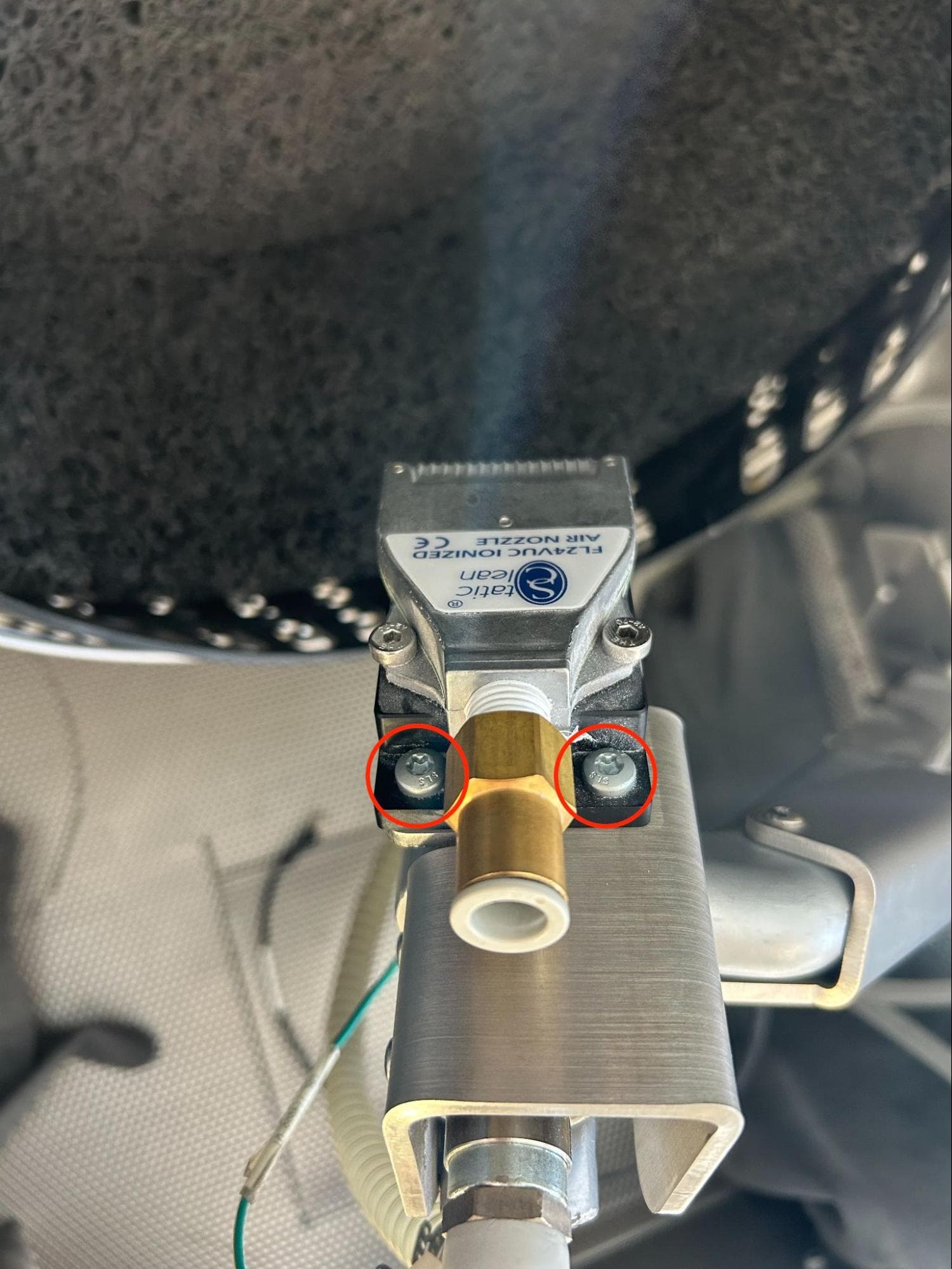

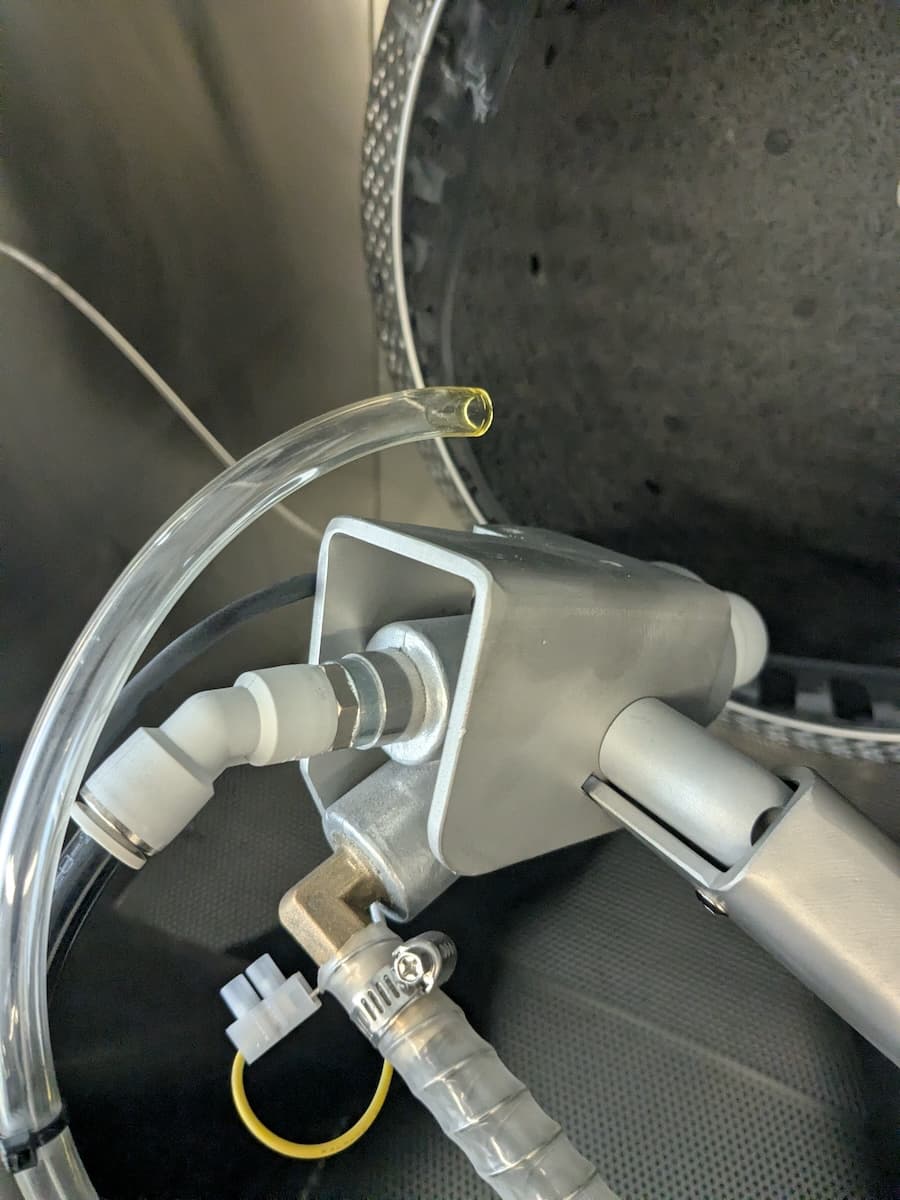

第 6 步：安装并固定离子化装置
将离子化装置放在喷枪顶部，使离子化装置上的螺孔与喷枪顶部的相应螺孔对齐。将随附的 Torx 螺丝中的一颗拧入两个孔中。使用 T25 梅花螺丝刀拧紧，直至紧固。

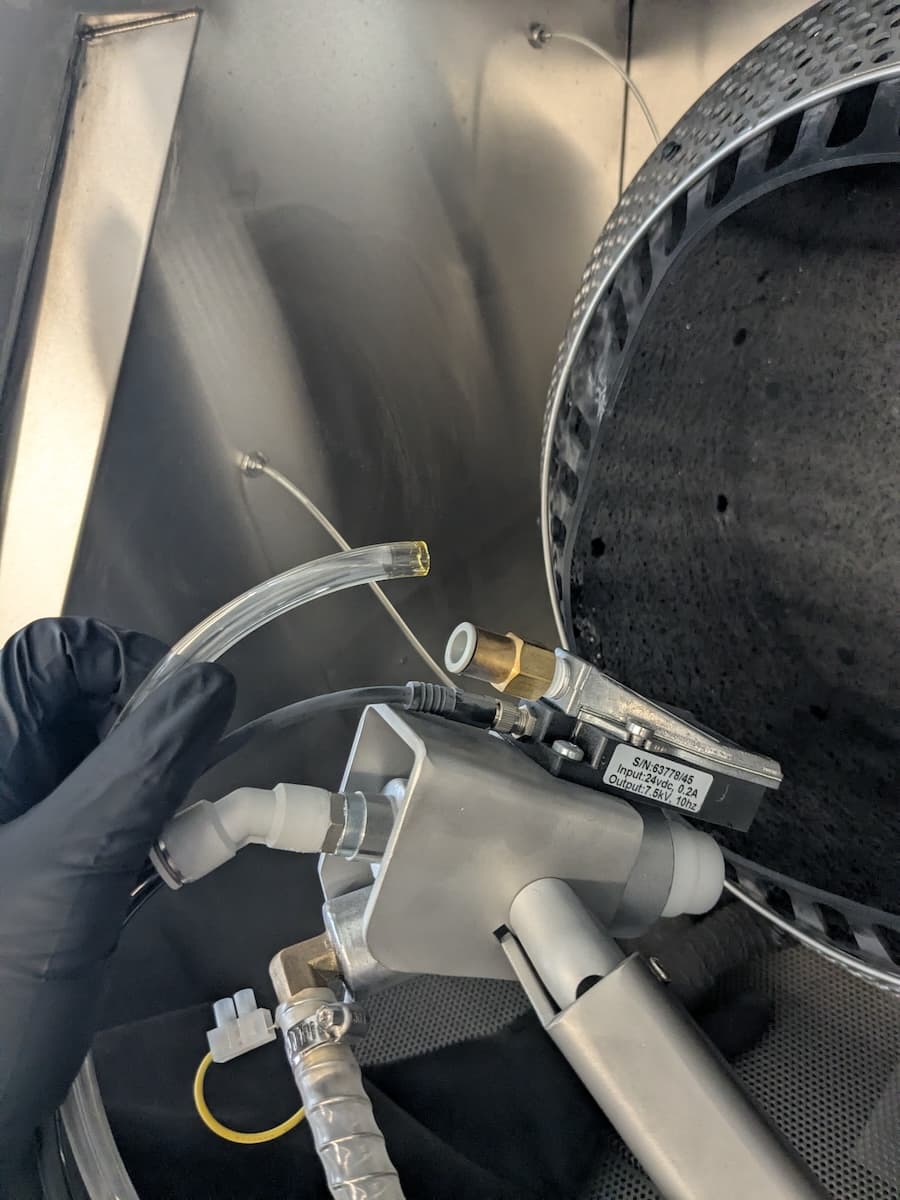

第 7 步：连接部件冲刷管
将部件冲刷管按入离子化装置背面的快插接头。

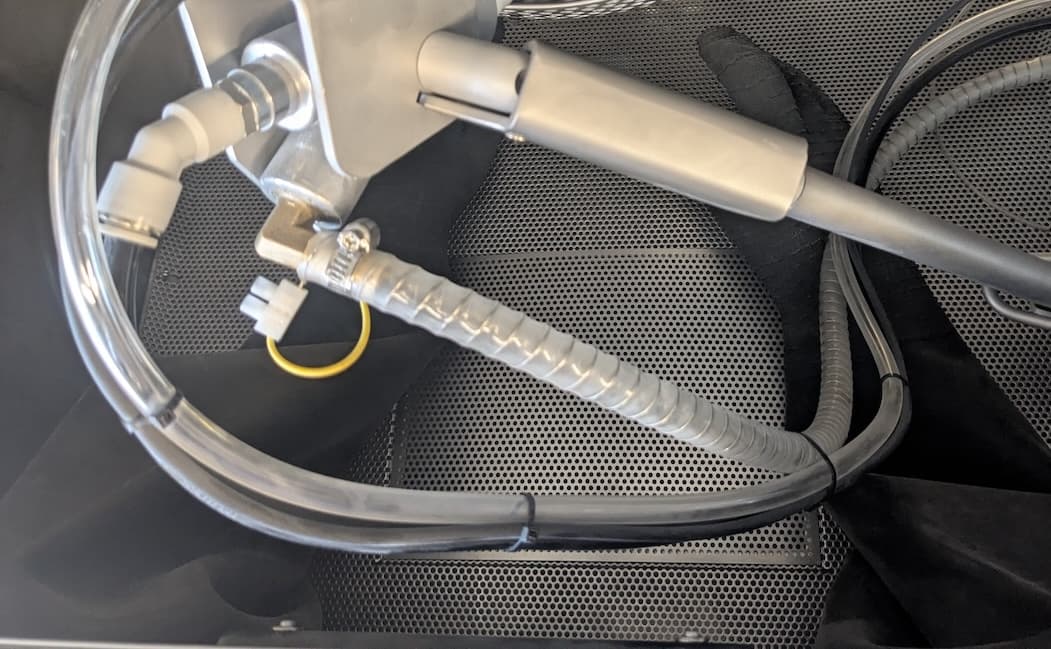

第 8 步：布置离子化装置电缆
用扎带将离子化装置电缆固定在部件冲刷管上。
重新安装上侧斗面板
概览： 重新安装并固定上侧面板。

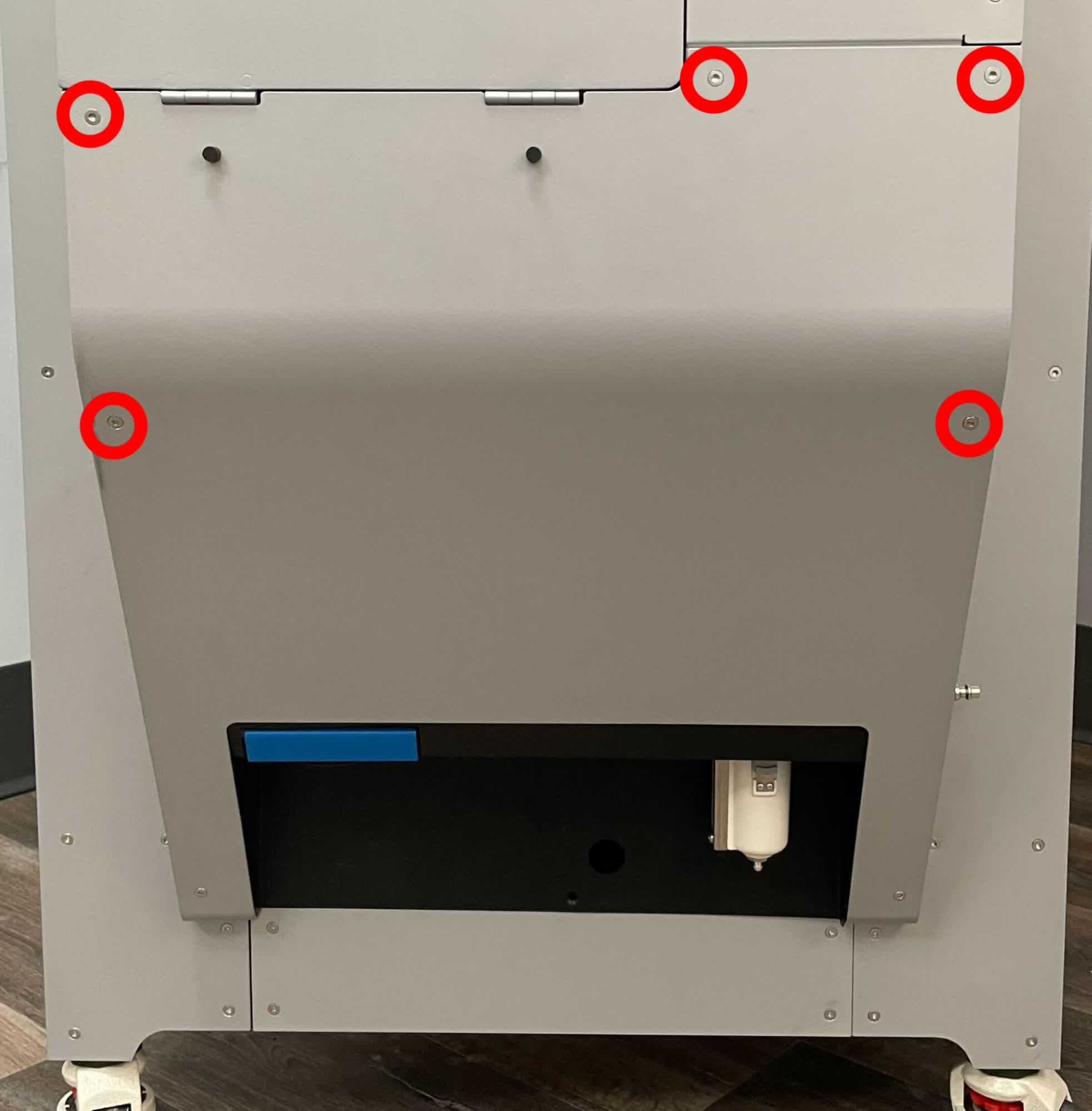

第 1 步：拧下下侧舱面板固定螺丝
使用 T20 梅花螺丝刀拧松并取下之前重新安装的下侧斗面板固定螺丝。将螺丝放在一旁。切勿拧下下侧斗面板底部的两颗螺丝。
第 2 步：安装上侧面板
水平插入上侧斗面板，使凸缘嵌入上侧斗面板下方。向下旋转侧斗面板，然后将下法兰塞到下侧斗面板下方。
第 3 步：固定上侧面板
在上侧斗面板的 12 个螺孔中各拧入一颗上侧斗面板固定螺丝。使用 T20 梅花螺丝刀拧紧，直至紧固。
第 4 步：固定下侧面板
在下侧斗面板的 5 个开口螺孔中各拧入一颗上侧斗面板固定螺丝。使用 T20 梅花螺丝刀拧紧，直至紧固。
完成修复
概览： 更换离子化装置和电缆后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接机器电源线并打开电源。将机器背面的电源开关切换至 开 位置。机器初始化。
第 2 步：测试离子化装置
测试机器，确保其正常运行：
- 关闭喷砂室并锁上锁销。
- 旋转喷砂臂和喷枪，以便看到离子化装置的背面。找到离子化装置背面的 LED 灯。
- 踩下空气冲刷踏板以启动离子化装置。
- 检查 LED 灯。
- 绿灯亮起表示离子化装置工作正常。
- 红灯亮起表示离子化装置或其尖端存在问题。
- 松开空气冲刷踏板，停用离子化装置。
