更换 Fuse Blast 主板和显示器组件

更换 Fuse Blast 主板和显示器组件

Fuse Blast 主板和显示屏安装在机器内的同一组件上。分别用于控制 Fuse Blast 并作为主要的交互界面。如果主板或显示屏出现故障或失灵,Fuse Blast 可能会出现异常或完全无法工作。

请根据本指南更换 Fuse Blast 的主板和显示屏组件。

所需物品:

所需物品:

Formlabs:

第三方:

  • 7mm 盒式扳手(建议使用齿轮扳手)
  • 美工刀
  • 6.5mm 一字螺丝刀
  • 90° 角 T10 内六角扳手
  • 铝带

预计所需时间: 45-60 分钟

危险:

请阅读并遵守操作手册中的所有安全说明和警告。更换错误的部件可能会引起烧伤、触电、火灾或爆炸。请根据地方法规处置所有部件。

准备工作区

概览: 准备好 Fuse Blast 和干净的工作区,以便更换主板和显示器组件。

第 1 步:准备工作区

清理工作区。确保工作区通风良好、平坦、洁净。

第 2 步:拔掉机器插头

请断开电源线后再继续进行维护。在机器通电时,请勿执行维护程序。断开打印机电源后,等待五分钟,然后再继续执行维护程序。

危险:

在 Fuse Blast 通电时执行此程序会增加触电风险。Fuse Blast 通电时,切勿拆下任何外部面板。外部面板尚未安装时,切勿重新接通 Fuse Blast 的电源。

拆卸上侧斗面板

概览: 拆卸上侧面板,以便操作主板。

注意:

Fuse Blast 含有敏感的电子元件。在接触机器中的任何电子设备之前,请先使用一条防静电腕带或与一块接地的金属相接触,以确保自己的肢体良好接地。

第 1 步:拧下上侧舱面板固定螺丝

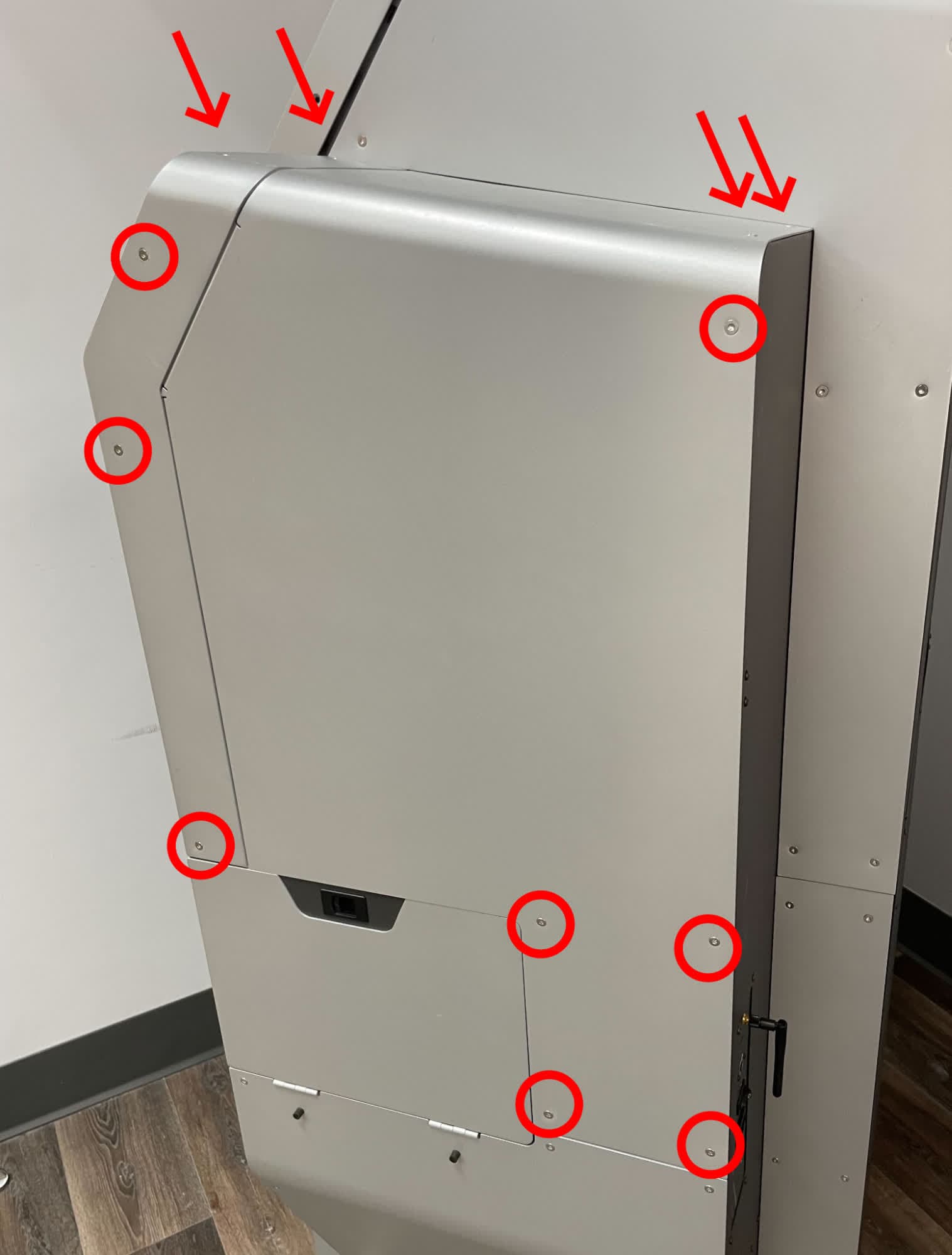

空气计量阀位于机器右侧的侧斗内。使用 T20 梅花螺丝刀,松开并取下将上侧斗面板固定到 Fuse Blast 上的 12 颗 T20 梅花螺丝。将螺丝放在一旁。

第 1 步:拧下上侧舱面板固定螺丝

第 2 步:拧下下侧舱面板固定螺丝

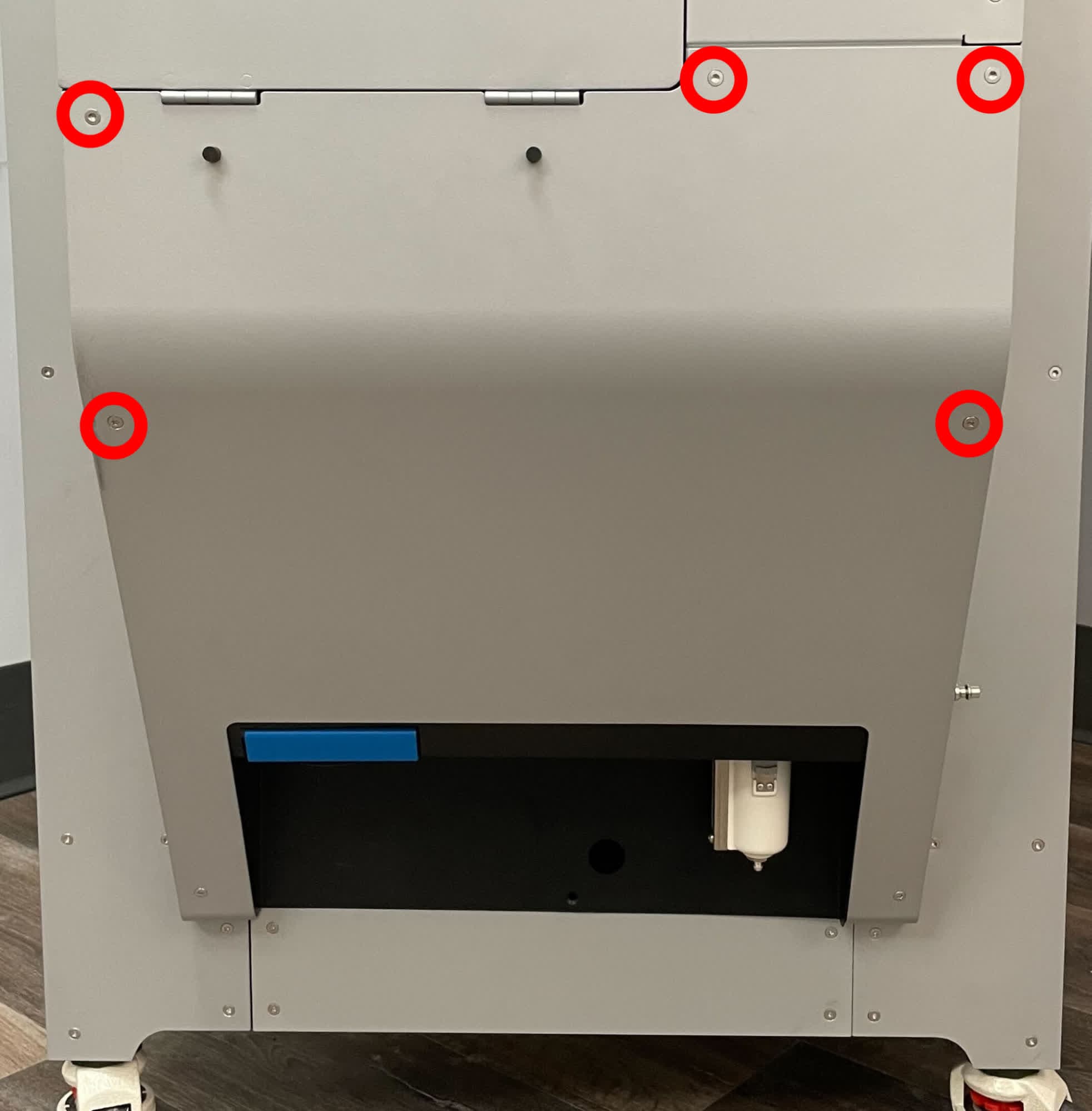

必须稍微移动下侧斗面板,以移除上侧斗面板。使用 T20 梅花螺丝刀,松开并取下上图所示的五颗 T20 梅花螺丝。将螺丝放在一旁。切勿拧下下侧斗面板底部的两颗螺丝。

第 2 步:拧下下侧舱面板固定螺丝

第 3 步:拆卸上侧面板

第 3 步:拆卸上侧面板
第 3 步:拆卸上侧面板
第 3 步:拆卸上侧面板

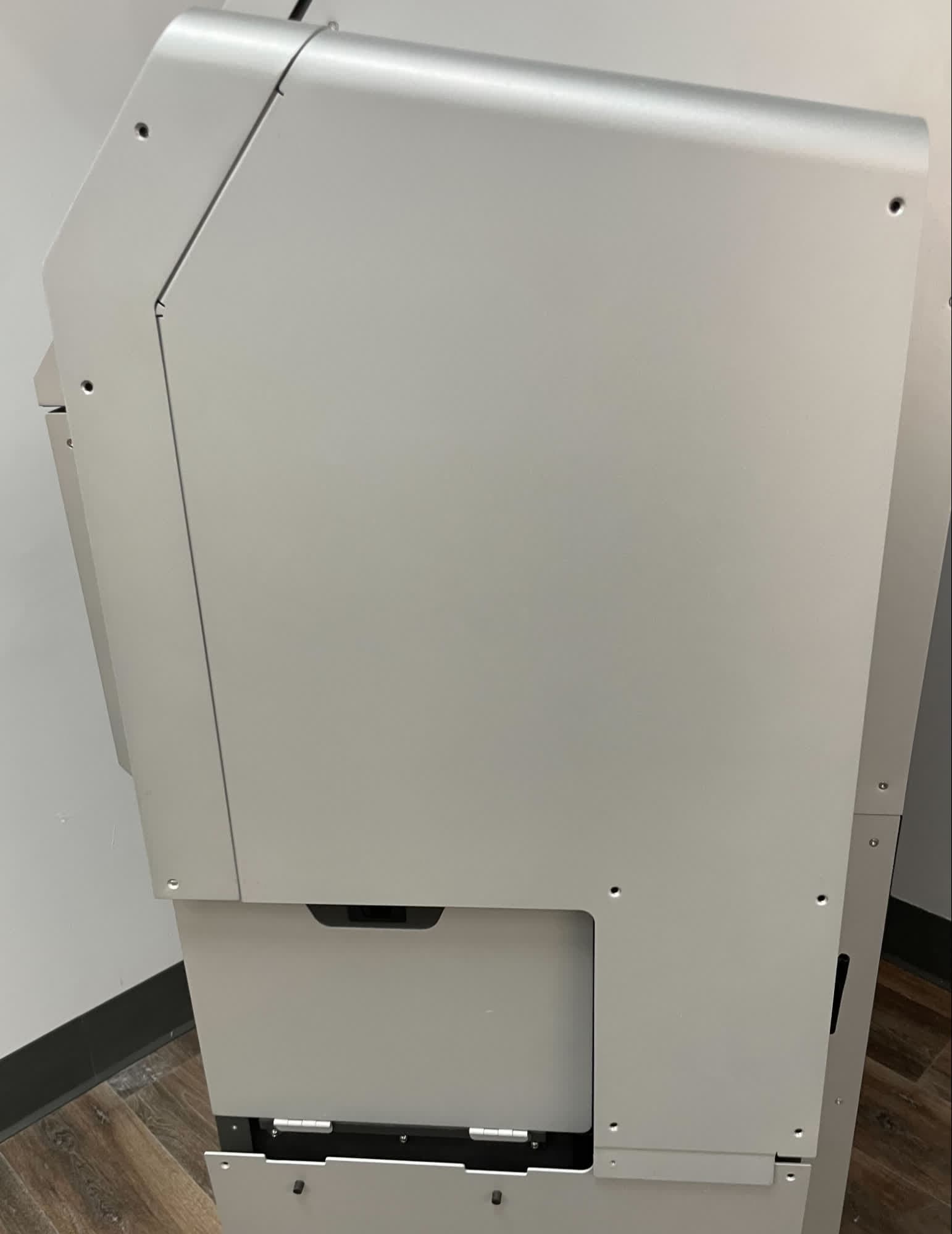

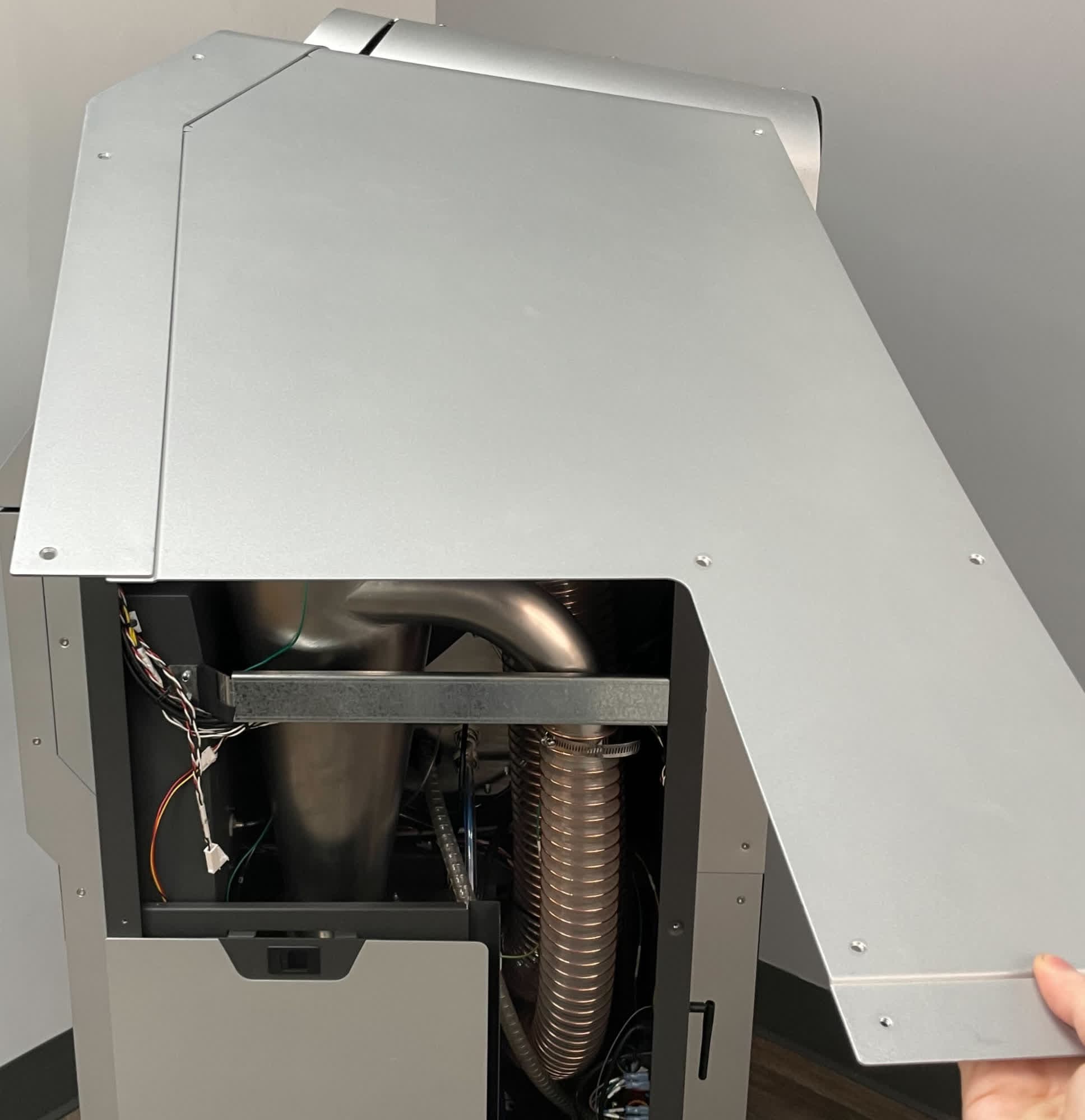

将上侧斗面板的底部从下侧斗面板后面解开。将面板向上旋转,直至水平。水平放置后,向前拉,使其脱离。将上侧斗面板放在一旁。

第 4 步:部分固定下侧面板

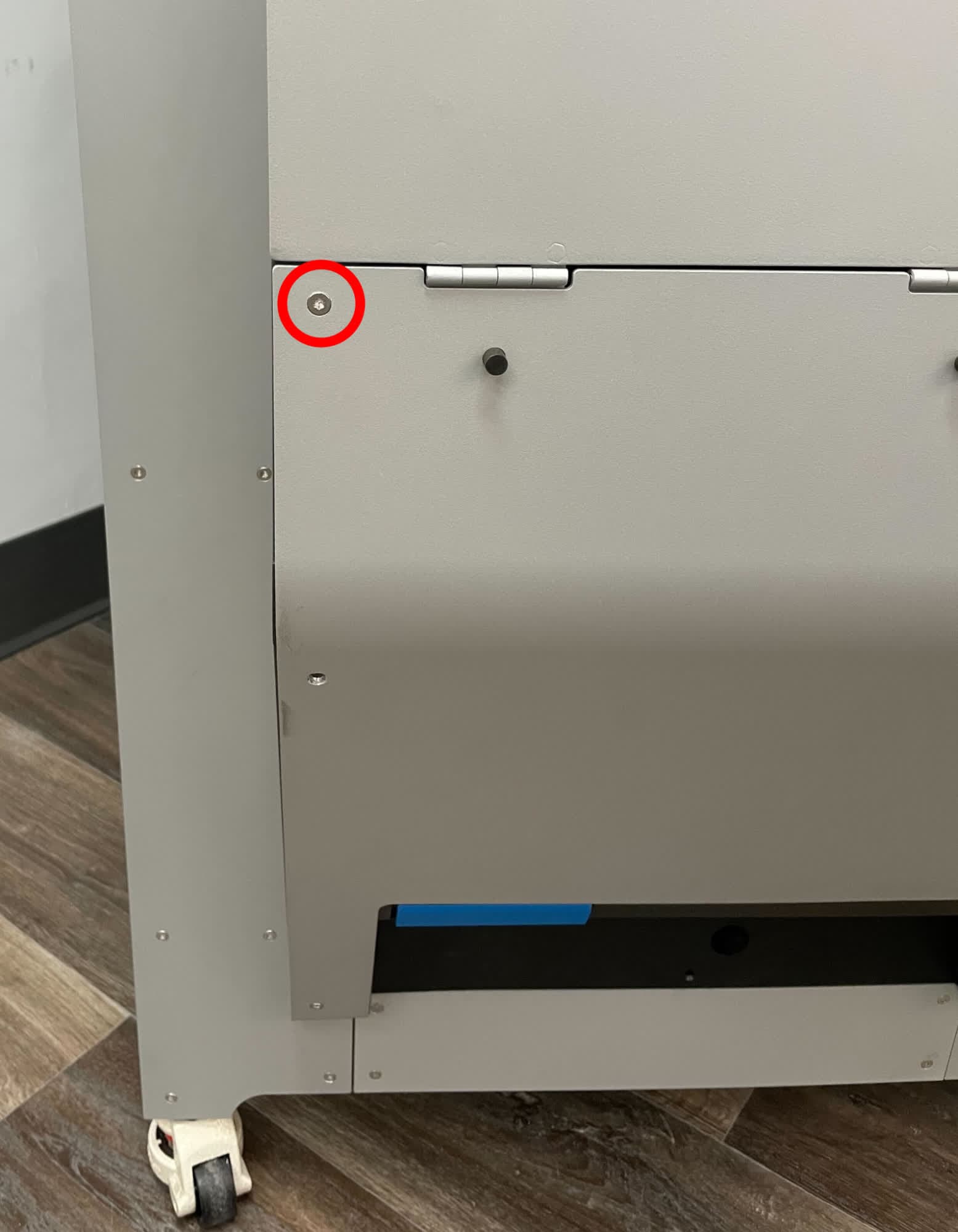

将至少一颗下侧斗面板固定螺丝拧回下侧斗面板,以免不慎将其弄弯。

第 4 步:部分固定下侧面板

拆卸旋风分离器出气口软管

概览: 断开并拆卸旋风分离器出气口软管,以便操作电子元件箱和主板。

第 1 步:断开出气管与旋风分离器的连接

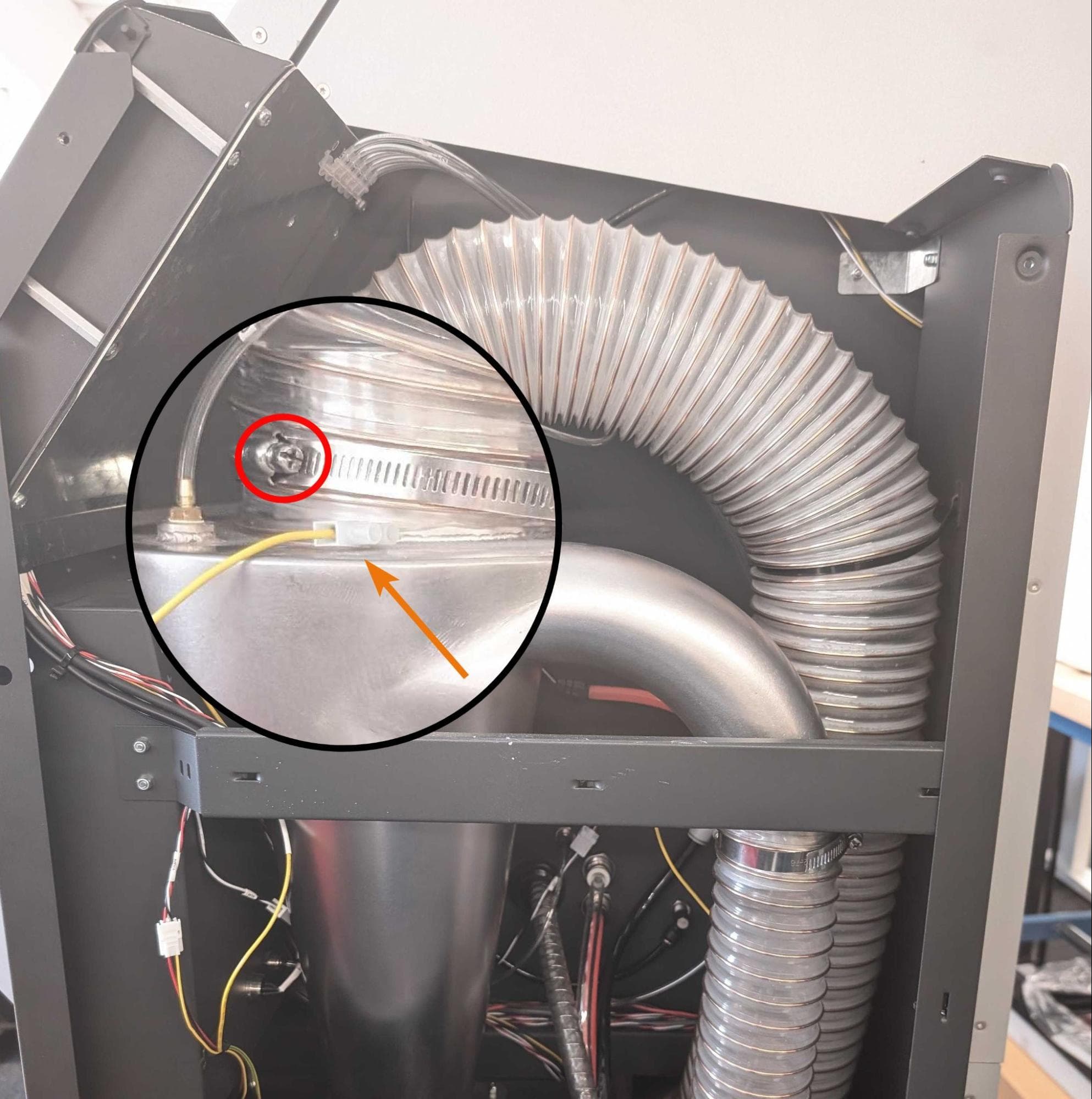

使用小型平口螺丝刀,从旋风分离器顶部松开软管夹。轻轻地将管子从旋风分离器上抬起,放在一旁。注意不要断开与管道的接地连接。

第 2 步:尝试打开电子箱

继续 拆卸主板和显示屏组件。如果发现打开电子元件箱并接触主板有困难,请返回此处并拆卸整个旋风分离器。

第 1 步:断开软管与旋风分离器的连接

拆卸旋风分离器(可选)

概览: 断开并拆卸旋风分离器,以便更轻松地操作电子元件箱和主板。

第 1 步:断开软管与旋风分离器的连接

使用小型平口螺丝刀,松开旋风分离器上的软管夹。从旋风分离器上拔下压力测量管。压力测头位于机器前部附近。如果压力测量管难以拆卸或因使用而变形,可用美工刀在倒钩接头处将其切断。

第 1 步:断开软管与旋风分离器的连接

第 2 步:拧下旋风分离器固定螺母

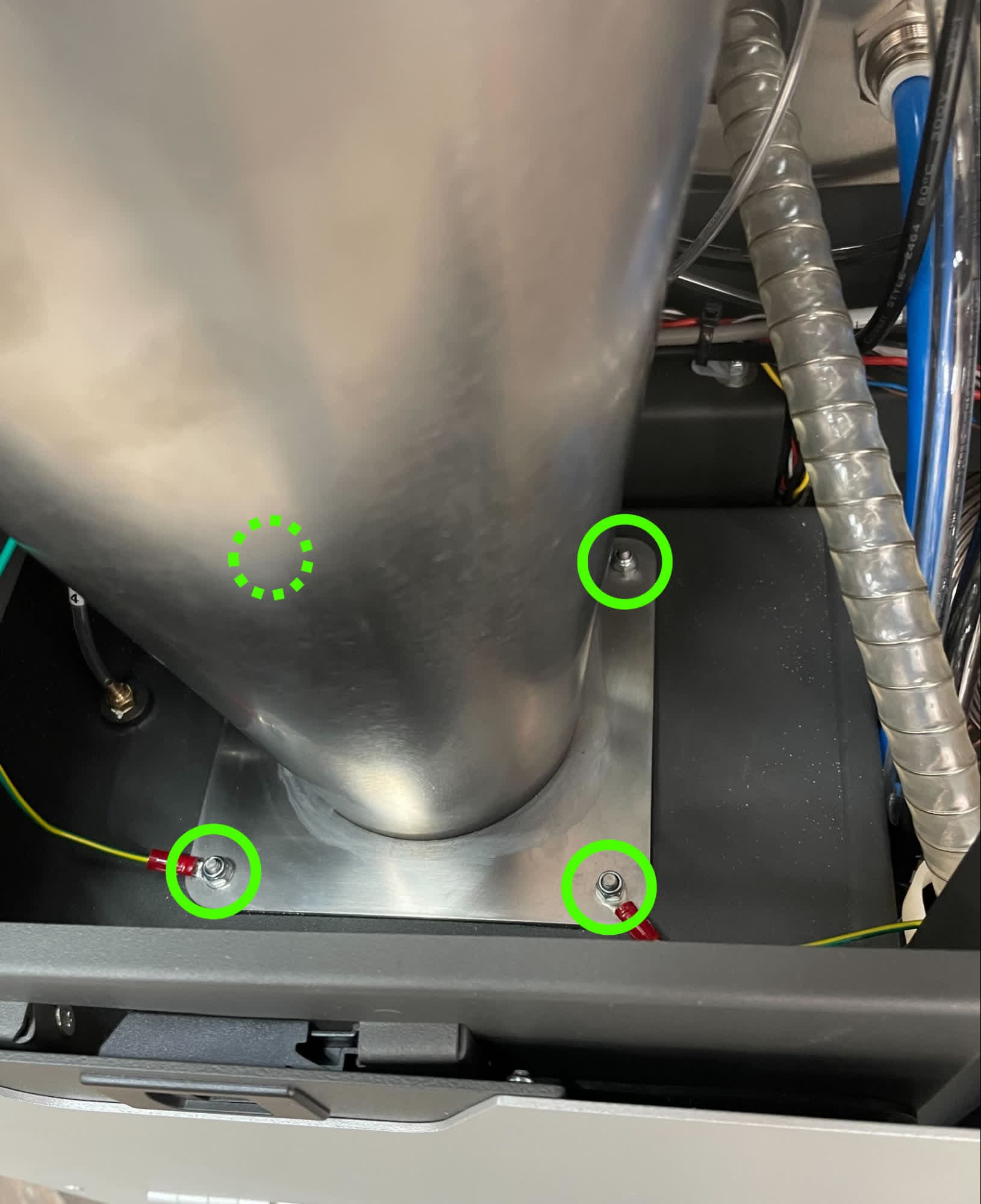

使用 7mm 螺母扳手或套筒扳手,拧松并取下将旋风分离器固定在 Fuse Blast 上的四颗六角螺母。将螺母放在一旁。将两根接地线移开,以免妨碍旋风分离器。

第 3 步:拆卸旋风分离器

从机器上取下旋风分离器及其下方的垫圈。将其放在干净的表面上。

第 2 步:拧下旋风分离器固定螺母

拆卸主板和显示屏组件

概览:打开电子元件箱,拔下主板上的所有电缆,拆卸主板和显示器组件。

第 1 步:断开测压管

断开 压力测量管 从电子箱中取出如果压力测量管难以拆卸或因使用而变形,可用美工刀在带倒钩接头处将其切断。

第 2 步:拆卸电子元件箱盖

使用 T20 梅花螺丝刀,拧松并取下固定电子元件箱盖的四颗 T20 梅花螺丝。将螺丝和机罩放在一旁。此时请勿拧下任何其他螺丝。

拆卸电子箱盖和测压管

第 3 步:断开主板上的电缆

断开连接 所有电缆 从主板上 右侧的两条带状电缆除外 将显示面板连接到主板使用撬棒,从系统级模块 (SOM) 上拔下 Wi-Fi 同轴电缆。

有关电缆和主板端口的参考表,请参见章节安装主板和显示器组件替换件中的第 3 步。

拆卸电子箱

第 4 步:拧下主板和显示器组件的安装螺丝

使用 T20 梅花螺丝刀,拧松并取下 4 颗 T20 梅花螺丝 将主板和显示器组件固定在 Fuse Blast 上。在拆卸螺丝时,请将纸箱固定到位。

拆卸电子箱

第 5 步:拆卸主板和显示屏组件

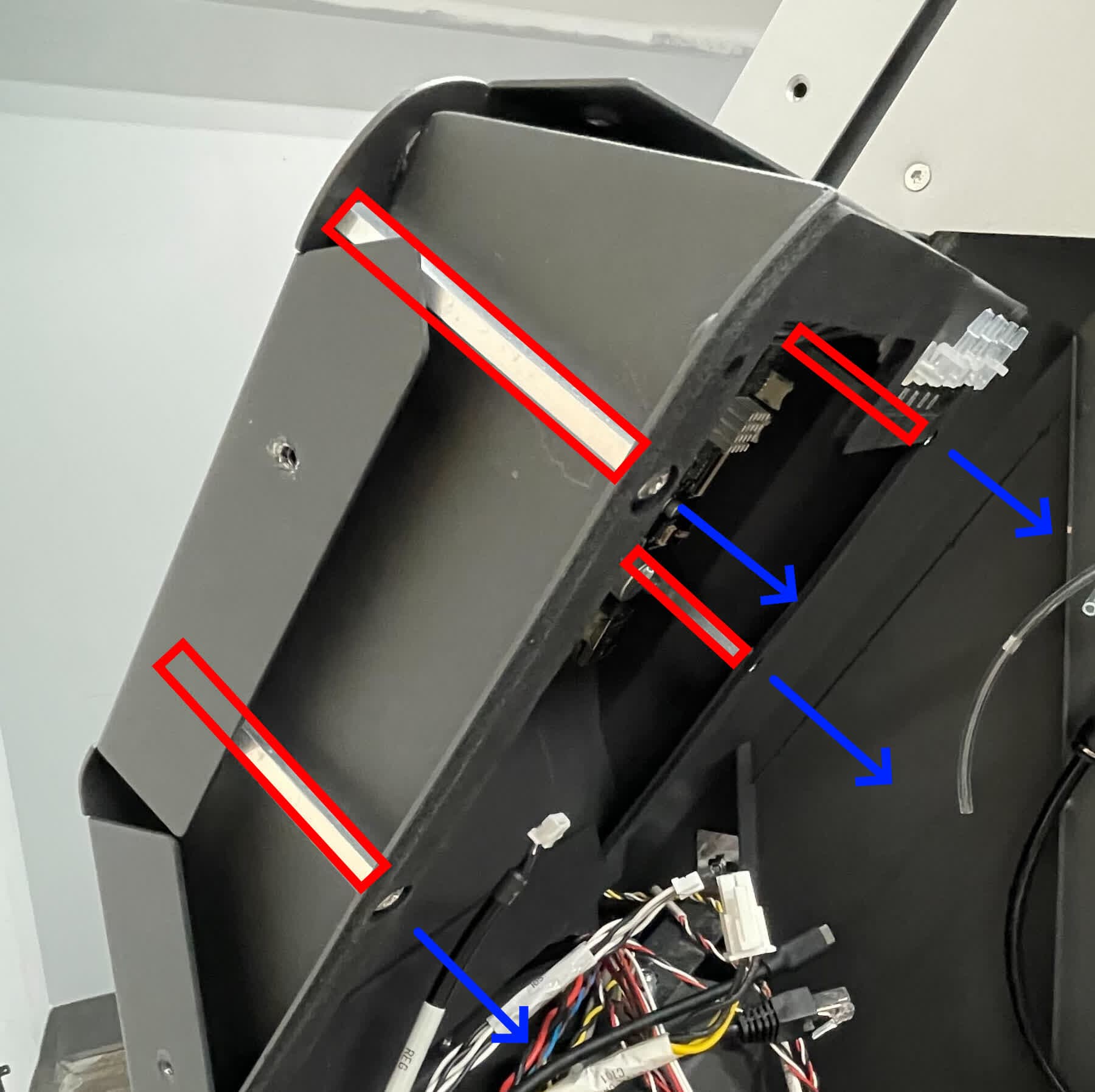

拧松将主板和显示器组件固定在 Fuse Blast 上的四个 7mm 六角螺丝刀。您可能需要使用 7mm 盒式扳手来开始操作,但之后应该可以用手松开支架。将组件移离前面板,并将隔离柱放在一旁,以便将其取下。完全拆卸主板和显示屏组件后,将其放在一旁,以便与电子废弃物一同处置。

拆卸电子箱

安装主板和显示屏组件替换件

概览:安装并固定主板和显示屏组件替换件。将所有电缆和管子连接到主板上。

第 1 步:安装新的主板和显示器组件

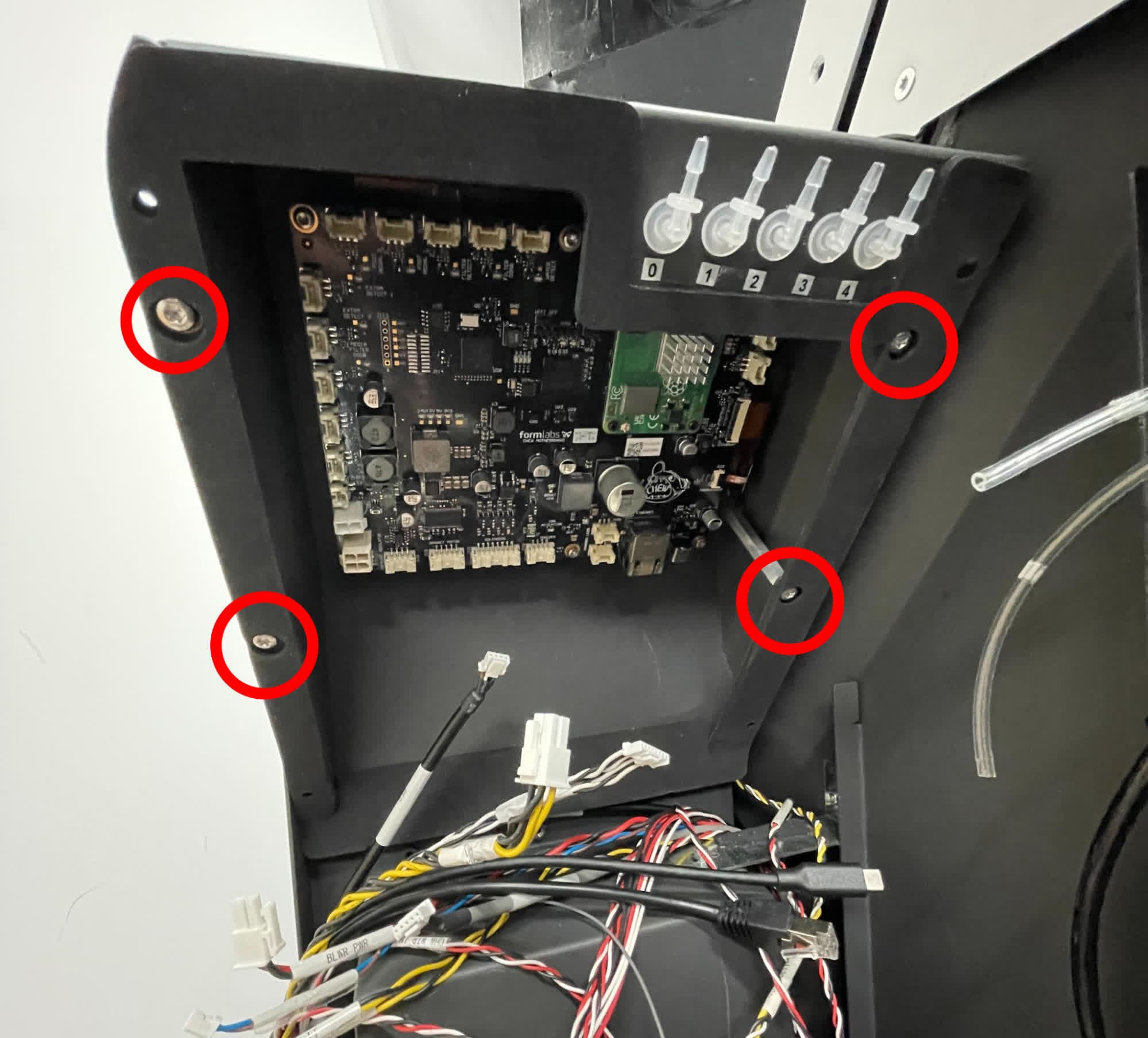

将主板和显示屏组件放置到位,将每个支架拧入到位,直至牢固就位。

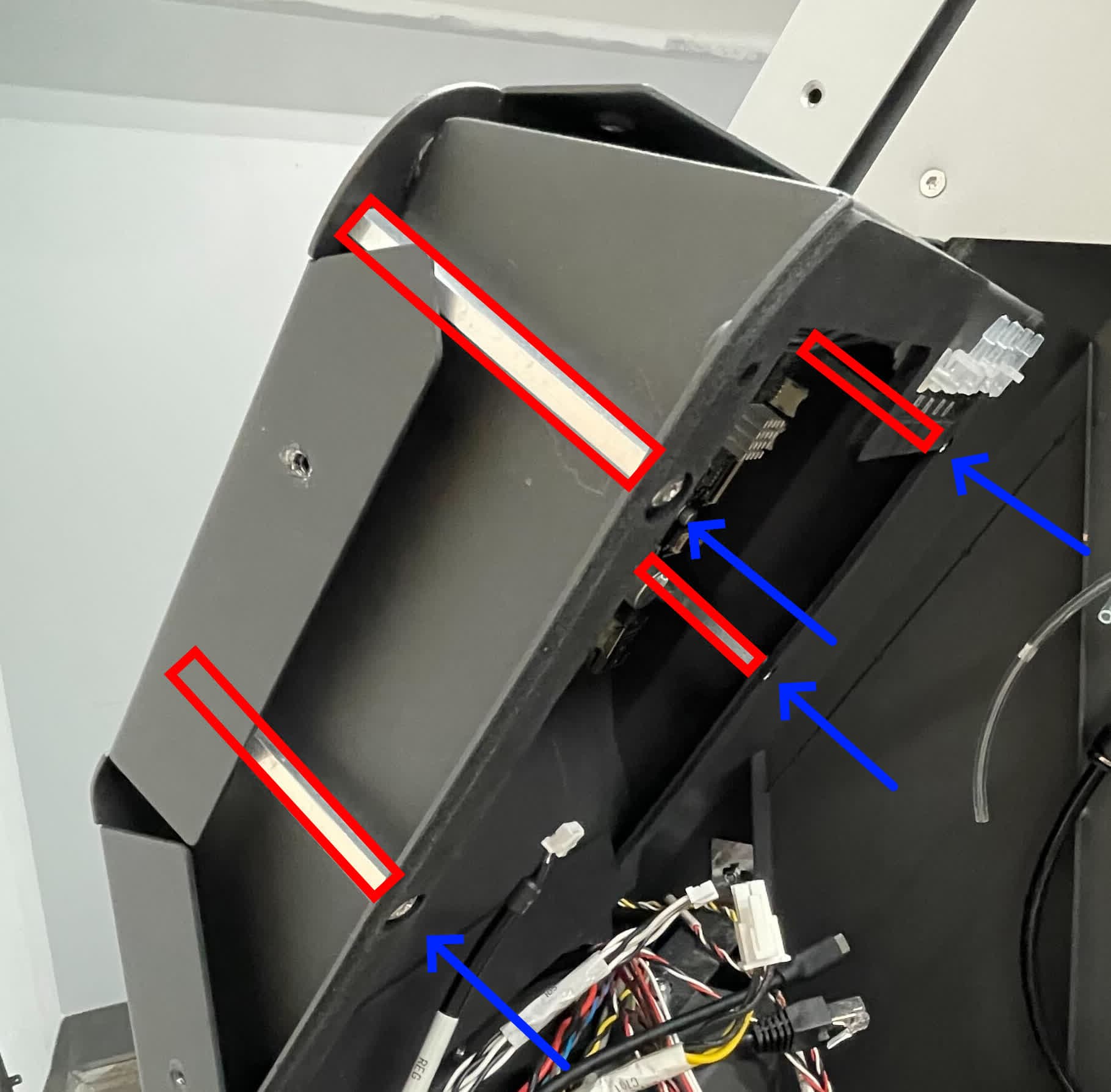

安装新的电子箱和电子箱盖。

第 2 步:固定主板和显示屏组件

在四个支架上各拧入一颗 T20 梅花螺丝。使用 T20 梅花螺丝刀拧紧,直至紧固。

安装新的电子箱和电子箱盖。

第 3 步:将所有电缆重新连接到主板上

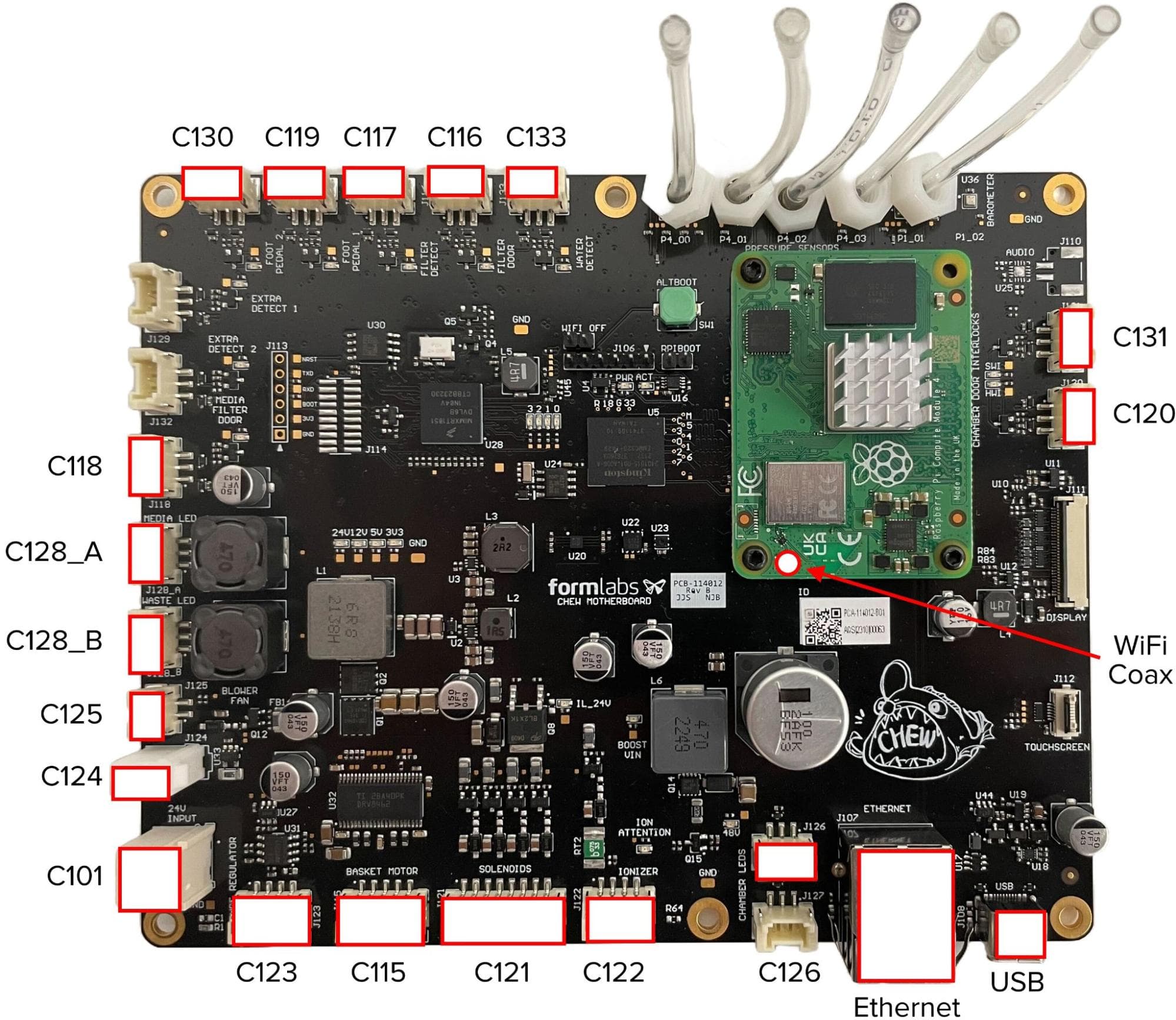

将电缆重新连接到主板上。请参照下图和下表,确保每根电缆都连接到主板上的正确端口。

安装新的电子箱和电子箱盖。
电缆编号电缆标签板编号板标签
C10124V 电源J10124V 输入
不适用不适用(大显示屏带状电缆)J111显示屏
不适用不适用(小显示屏带状电缆)J112触摸屏
C115BSKT MOTORJ115篮筐马达
C116FLTR DR DTCTJ116过滤器门
C117FLTR DTCTJ117过滤器检测
C118MDIA FLTR DRJ118介质过滤器门
C119FT PDLJ119脚踏板 1
C120HW ILKJ120腔体门互锁 HWI
C121SOLJ121电磁阀
C122DC IONJ122离子化器
C123REGJ123调压器
C124BWR POWERJ124鼓风机电源
C125BWR PMWJ125鼓风机风扇
不适用LEDJ126腔体 LED 灯
C128_AMDA LITJ128_A介质 LED 灯
C128_BWST LITJ128_B废物 LED 灯
C130FT PDL 2J130脚踏板 2
C131SW ILKJ131腔体门互锁 SWI
C133WTR INJ DETJ133水检测
不适用以太网J107以太网
不适用USBJ108USB
不适用WiFi 同轴电缆不适用(在 SOM 上)不适用

未使用的端口:

  • J127(成型室 LED)
  • J129(额外检测 1)
  • J132(额外检测 2)

第 4 步:重新安装电子元件箱盖

将电子元件箱盖放在适当位置。在机罩的四个螺孔中各拧入一颗 T20 梅花螺丝。使用 T20 梅花螺丝刀拧紧,直至紧固。

第 5 步:重新连接测压管

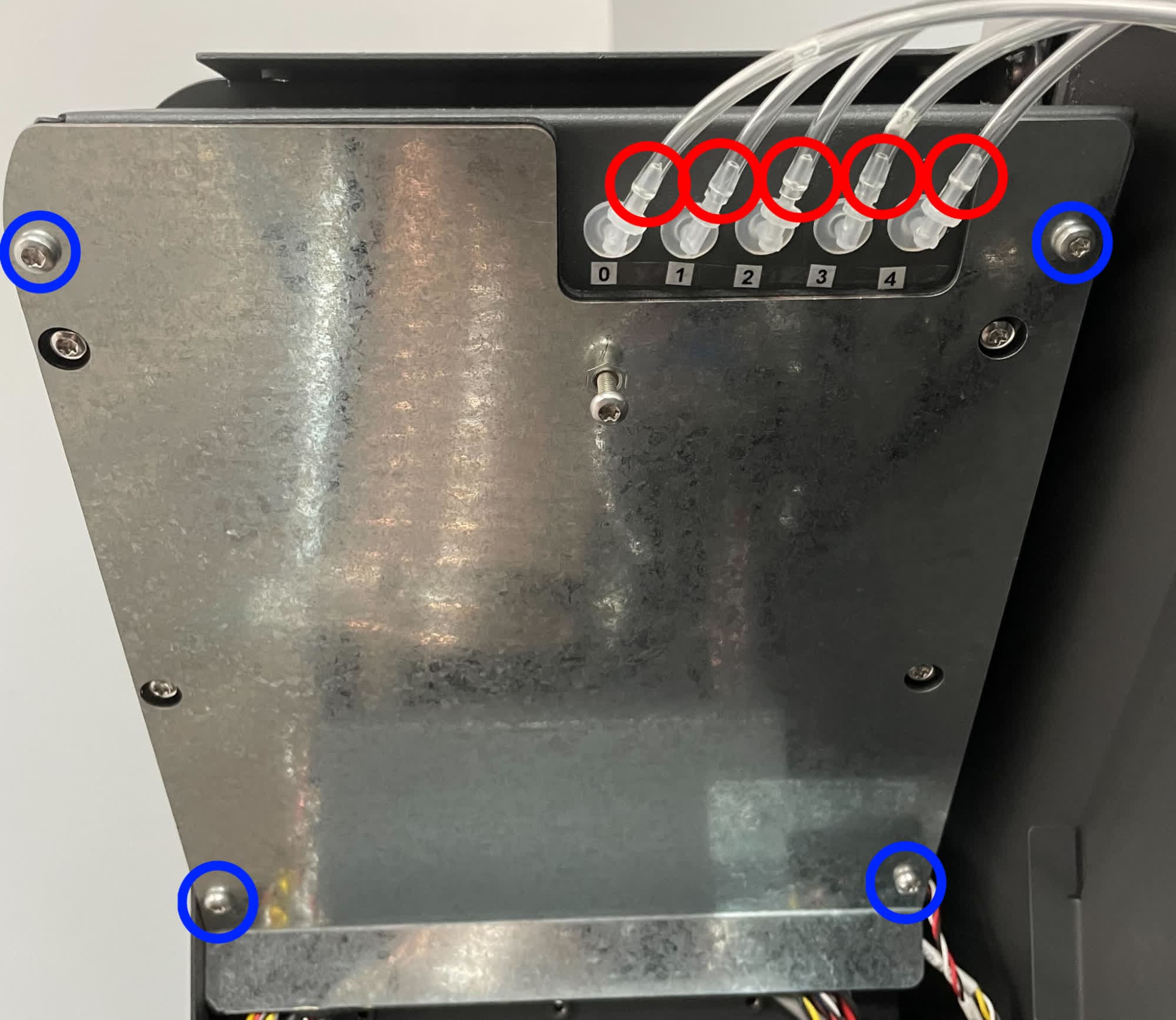

将五根外部测压管连接到从电子箱延伸出的倒钩接头上。压力测量管标有 0-4。务必将正确的管子连接到相应的接头上。

安装新的电子箱和电子箱盖。

重新安装旋风分离器(可选)

概览: 如果之前已拆卸整个旋风分离器以操作电子元件箱,请重新安装并固定旋风分离器。

第 1 步:安装旋风分离器垫圈

将循环分离器垫圈放在旋风分离器支架上,对准垫圈角上的孔和螺纹柱。

第 2 步:安装旋风分离器

将分离器放在垫圈上,对准旋风分离器底座角上的孔和螺纹柱。

第 3 步:固定旋风分离器

将两根接地线安装在两个旋风分离器支柱上。在每个支柱上拧入一个 7mm 螺母。使用 7mm 螺母扳手或套筒扳手拧紧螺母,直至螺母固定到位,但垫圈未完全压缩。

第 3 步:固定旋风分离器

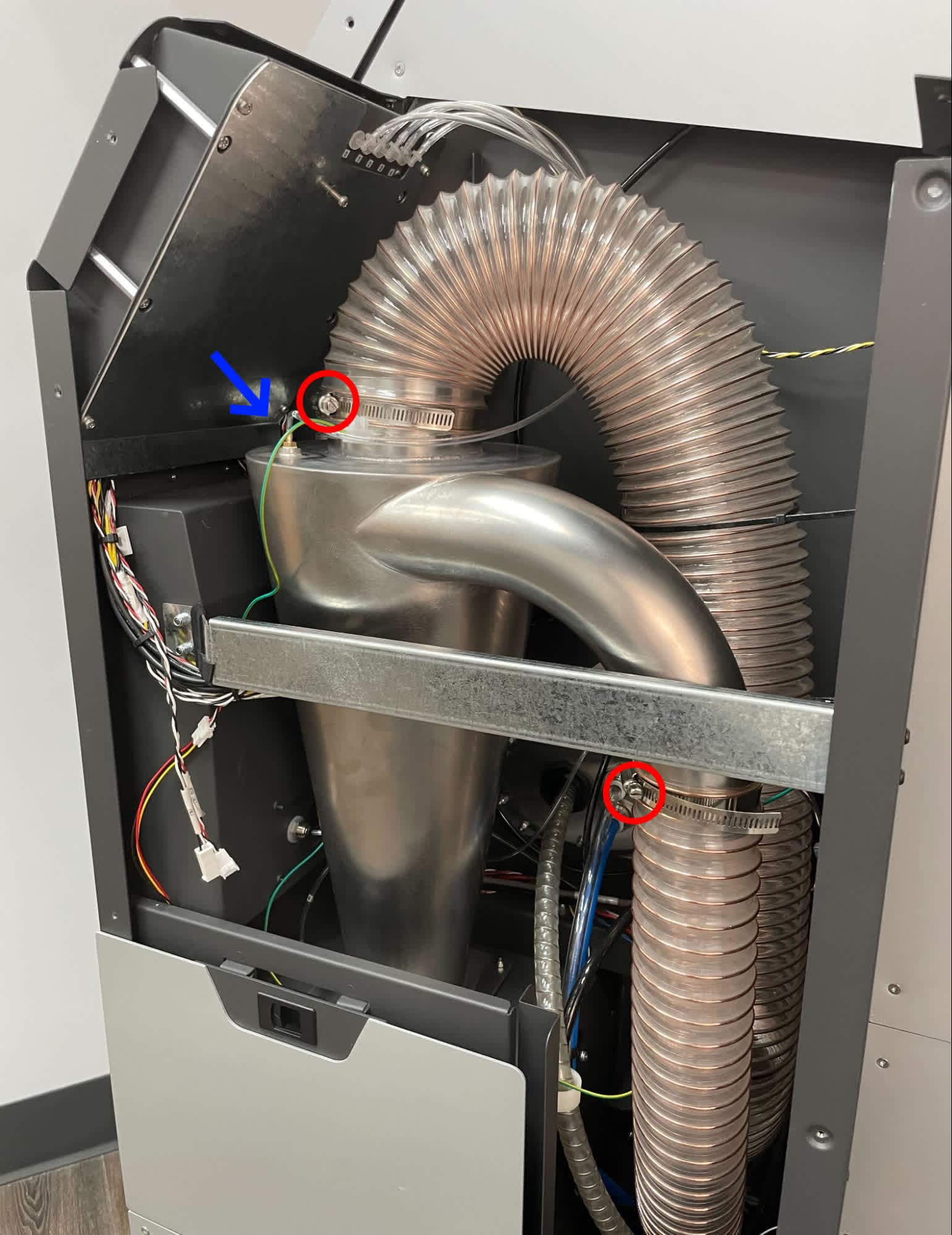

第 4 步:将软管重新连接到旋风分离器

按压旋风分离器测压管 ( 0)。将空气/介质出口软管和旋风分离器出口软管重新安装到旋风分离器上。使用 6.5mm 一字螺丝刀拧紧软管夹。

第 4 步:将软管重新连接到旋风分离器

重新连接 旋风分离器出气口软管

概览: 关闭电子箱后,重新安装并固定旋风分离器。

第 1 步:将出气口软管重新连接到旋风分离器

将旋风分离器出气口软管套在旋风分离器顶部。使用 6.5mm 一字螺丝刀拧紧软管夹。

第 1 步:将出气口软管重新连接到旋风分离器

重新安装上侧斗面板

概览: 重新安装并固定上侧面板。

第 1 步:拧下下侧舱面板固定螺丝

使用 T20 梅花螺丝刀拧松并取下之前重新安装的下侧斗面板固定螺丝。将螺丝放在一旁。切勿拧下下侧斗面板底部的两颗螺丝。

第 1 步:拧下下侧舱面板固定螺丝

第 2 步:安装上侧面板

第 3 步:拆卸上侧面板
第 3 步:拆卸上侧面板
第 3 步:拆卸上侧面板

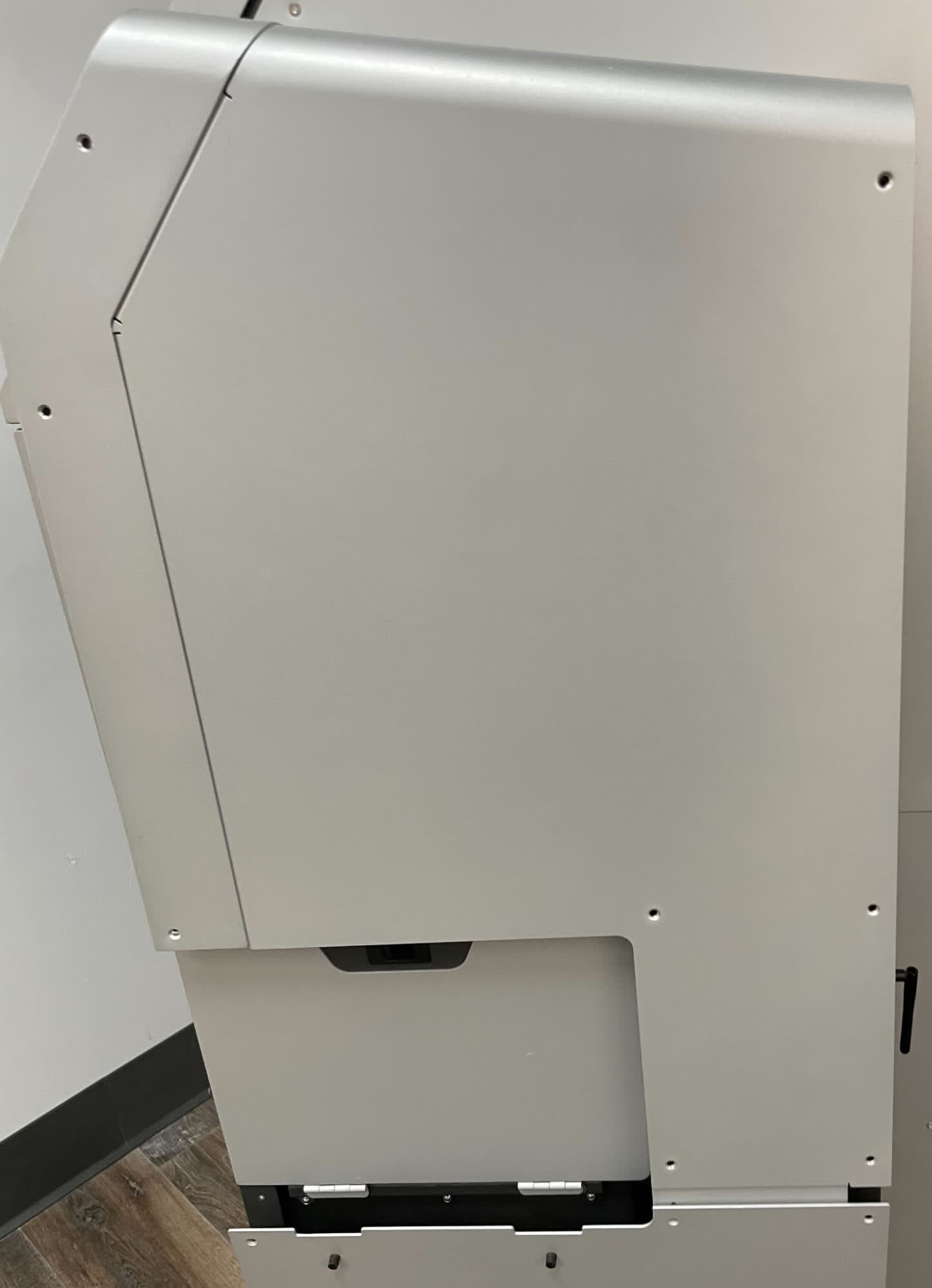

水平插入上侧斗面板,使凸缘嵌入上侧斗面板下方。向下旋转侧斗面板,然后将下法兰塞到下侧斗面板下方。

第 3 步:固定上侧面板

在上侧斗面板的 12 个螺孔中各拧入一颗上侧斗面板固定螺丝。使用 T20 梅花螺丝刀拧紧,直至紧固。

第 1 步:拧下上侧舱面板固定螺丝

第 4 步:固定下侧面板

在下侧斗面板的 5 个开口螺孔中各拧入一颗上侧斗面板固定螺丝。使用 T20 梅花螺丝刀拧紧,直至紧固。

第 2 步:拧下下侧舱面板固定螺丝

完成修复

概览: 更换主板和显示屏组件后,接通机器电源并进行最终检查。

第 1 步:接通机器电源

连接机器电源线并打开电源。将机器背面的电源开关拨到 ON(开) 位置。机器初始化。测试机器,确保其正常运行。

第 2 步:确认新序列名称

更换 Fuse Blast 的主板后,将分配一个新的序列名称。设备通电后,显示屏上会显示新的序列名称。出于保修目的,请联系 Formlabs Support,并提供 Fuse Blast 的原始序列名称和新序列名称。原始序列名称位于 Fuse Blast 背面的电源开关下方。
