所需物品：
- Fuse Blast 气动盒替换件 (RP-FB-PNCS-01)
- T20 梅花螺丝刀（随附于 Fuse Blast）
- 7mm 螺母扳手（随附于 Fuse Blast）
白皮书
更换 Fuse Blast 气动盒
更换 Fuse Blast 气动盒
Fuse Blast 气动盒包含机器的压力调节器，有助于控制整个机器的气流。如果出现故障，Fuse Blast 将无法清洁打印部件。
请根据本指南更换 Fuse Blast 气动盒。
预计所需时间：30 分钟
警告：
Fuse Blast 旨在容纳介质喷砂和 SLS 3D 打印产生的细小颗粒物。在对 Fuse Blast 进行维护时，请务必佩戴 N95 口罩。
准备工作区
概览： 准备好 Fuse Blast 和干净的工作区，以便更换气动盒。
第 1 步：准备工作区
清理工作区。确保工作区通风良好、平坦、洁净。
第 2 步：拔掉机器插头
请断开电源线后再继续进行维护。在机器通电时，请勿执行维护程序。断开打印机电源后，等待五分钟，然后再继续执行维护程序。
危险：
在 Fuse Blast 通电时执行此程序会增加触电风险。Fuse Blast 通电时，切勿拆下任何外部面板。外部面板尚未安装时，切勿重新接通 Fuse Blast 的电源。
拆卸下侧面板
概览：拆卸下侧面板，以便操作气动盒。

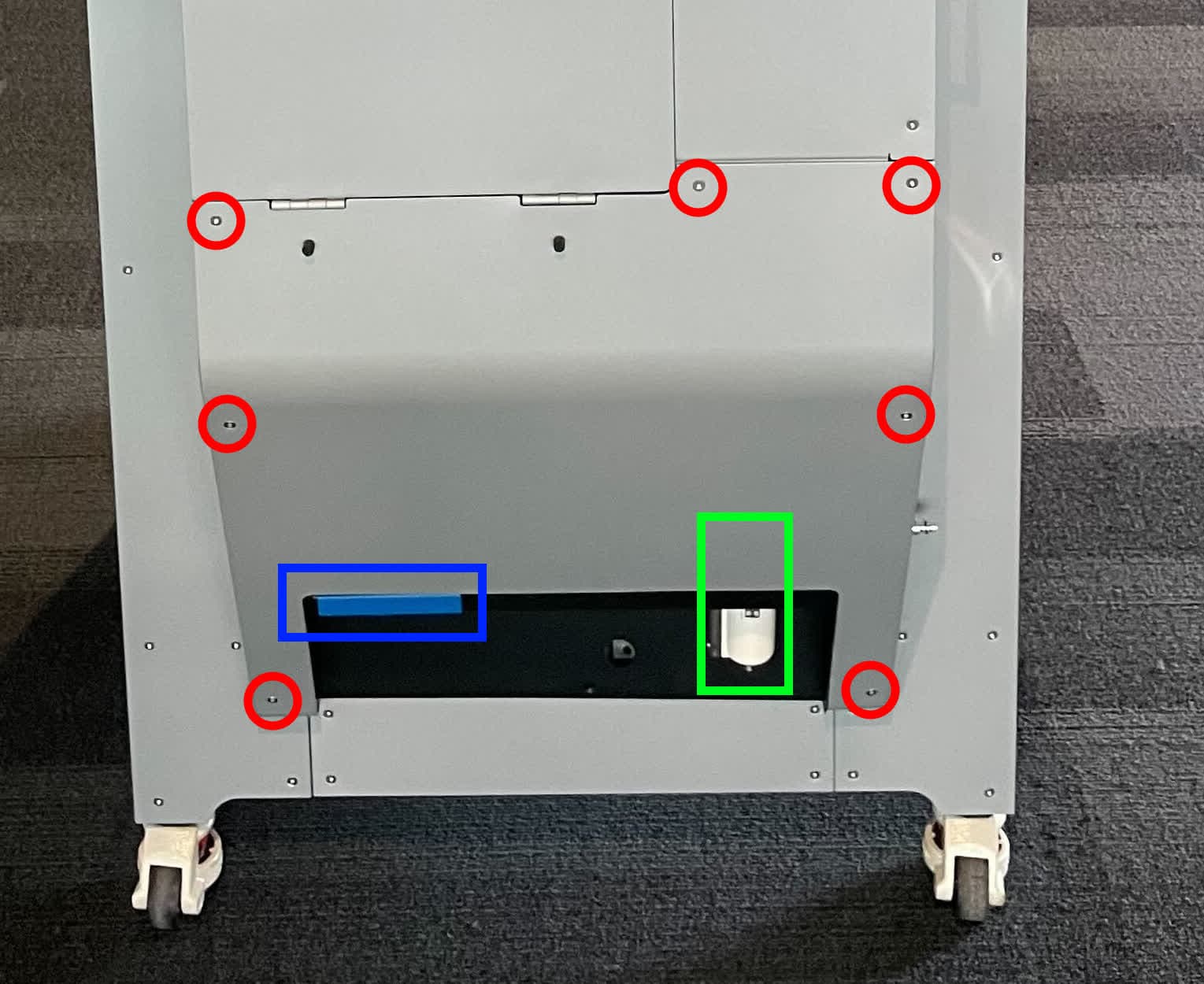

第 1 步：拧下下侧面板安装螺丝
使用 T20 梅花螺丝刀，拧松并取下将下侧面板固定在机器上的 7 颗 T20 梅花螺丝。将螺丝放在一旁。
第 2 步：拆卸下侧面板
将面板向下滑动至 废物料斗刀 阀和 气动过滤器。如有必要，拆卸气动过滤器以松开面板。将面板放在一旁。
拆卸原有气动盒
概览：断开气动盒上的三个电磁阀，然后从机器上拆卸气动盒。

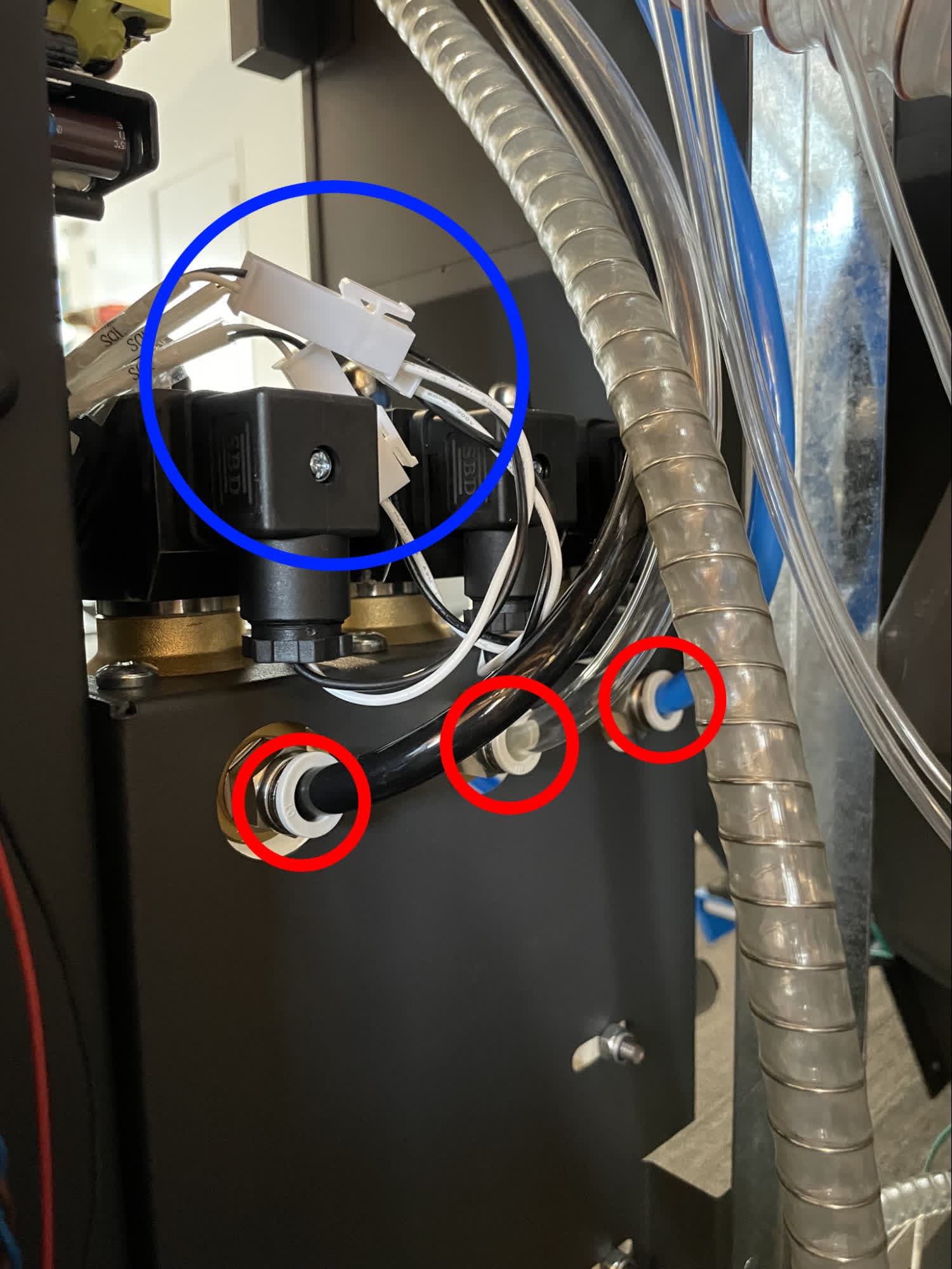

第 1 步：断开电磁阀
找到三个电磁阀，位于机器右下角的下侧舱面板后面。对于三个电磁阀中的每一个，伸手到电磁阀后面，断开电源线和气动管。请注意每根管子与哪个电磁阀相连——管子的颜色取决于设备的使用年限，因此此处的图片可能与实际情况不符。
对于每根电源线，挤压锁销并拉开塑料连接器。请勿拉动电线本身。
对于每根气管，按下快速连接接头，然后将气管拉出。
第 2 步：断开压力调节器电源线

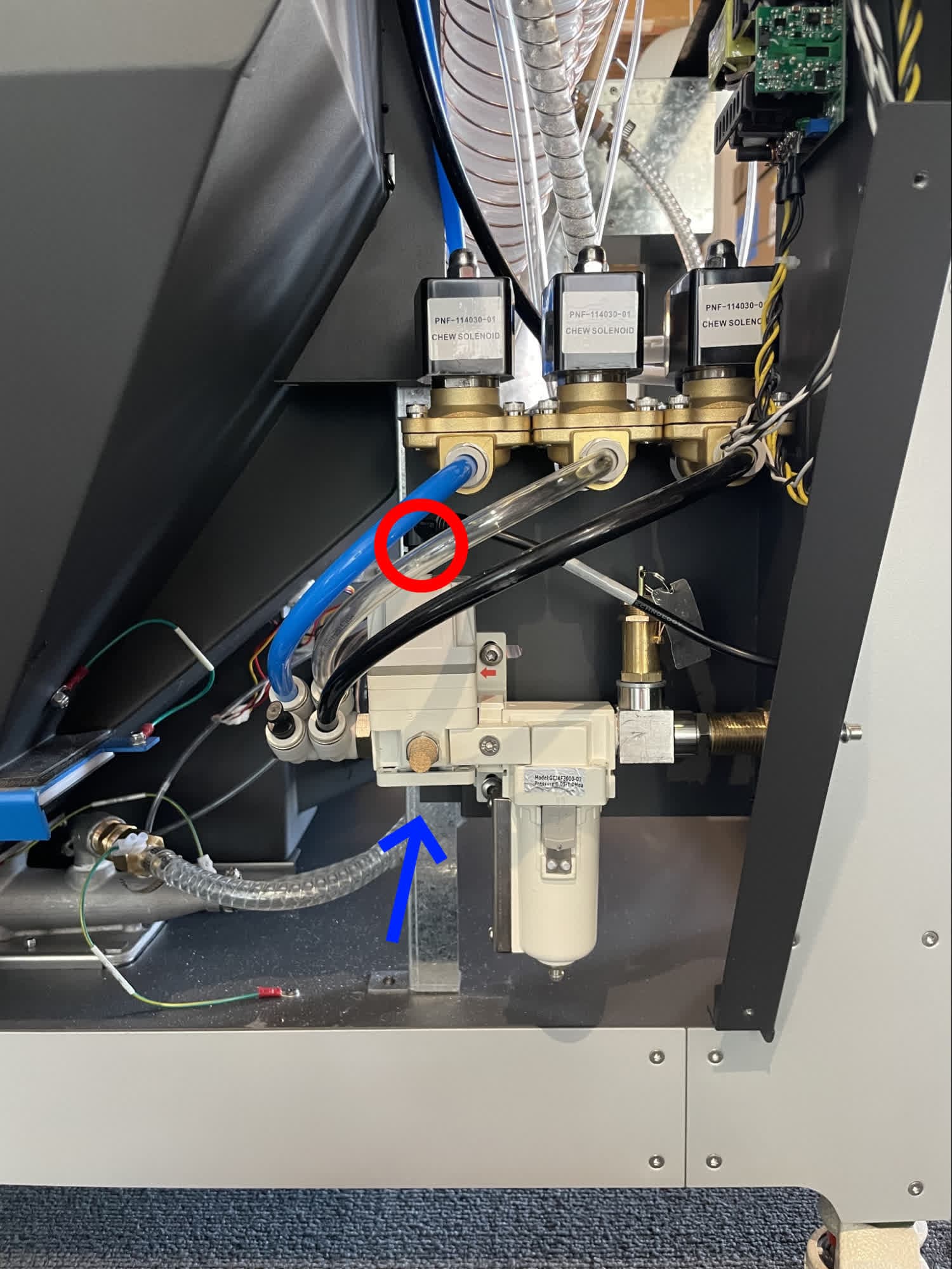

拧下并断开 压力调节器的电源线（此处用红色圈出）。其位于压力调节器的顶部。
第 2 步：拧下气动盒安装螺母
使用 7mm 螺母扳手或套筒扳手，拧下 7mm 螺母 从气动盒的底部拉出，如图所示箭头所示。将螺母放在一旁。

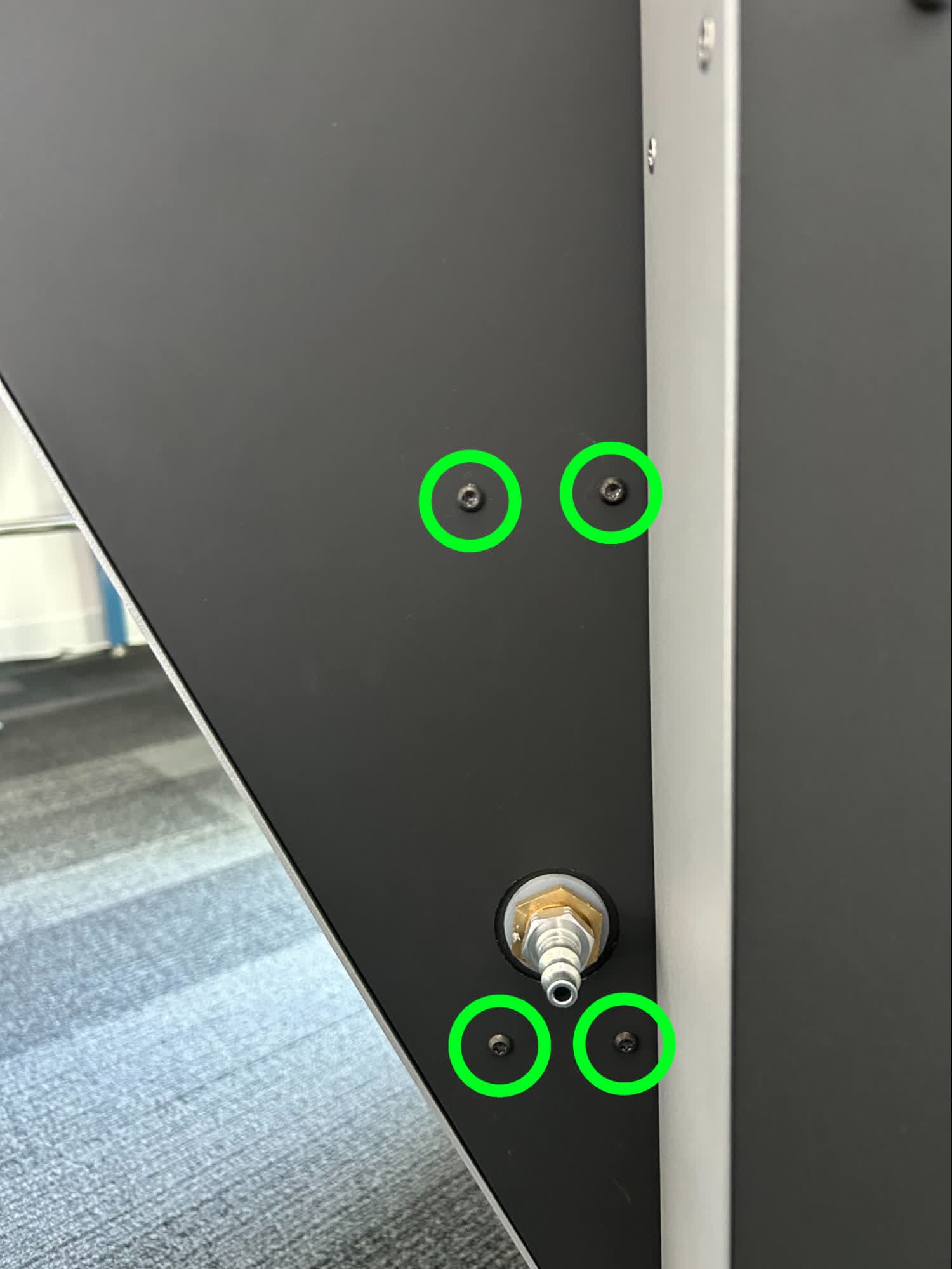

第 3 步：拧下气动盒安装螺丝
使用 T20 梅花螺丝刀，拧松并取下 4 颗 T20 梅花螺丝 从侧舱后部拉出将螺丝放在一旁。
第 4 步：拆卸气动盒
从 Fuse Blast 中取出气动盒，放在一旁以便与电子废弃物一同处置。注意切勿拉扯或损坏仍连接在机器上的电缆和管道。
安装气动盒替换件
概览：安装、固定并连接新的气动盒
第 1 步：安装气动盒替换件
将气动盒替换件插入侧舱底部。将光学盒侧面的螺孔与机身背面的相应螺孔对齐。
第 2 步：固定气动盒
在机器背面的四个螺孔中各拧入一颗 T20 梅花螺丝。使用 T20 梅花螺丝刀拧紧，直至紧固。
将 7mm 螺母拧到气动盒底部，使用 7mm 螺母扳手或套筒扳手拧紧，直至紧固。
第 3 步：重新连接压力调节器电源线
重新连接 的 压力调节器的电源线并拧紧螺丝。

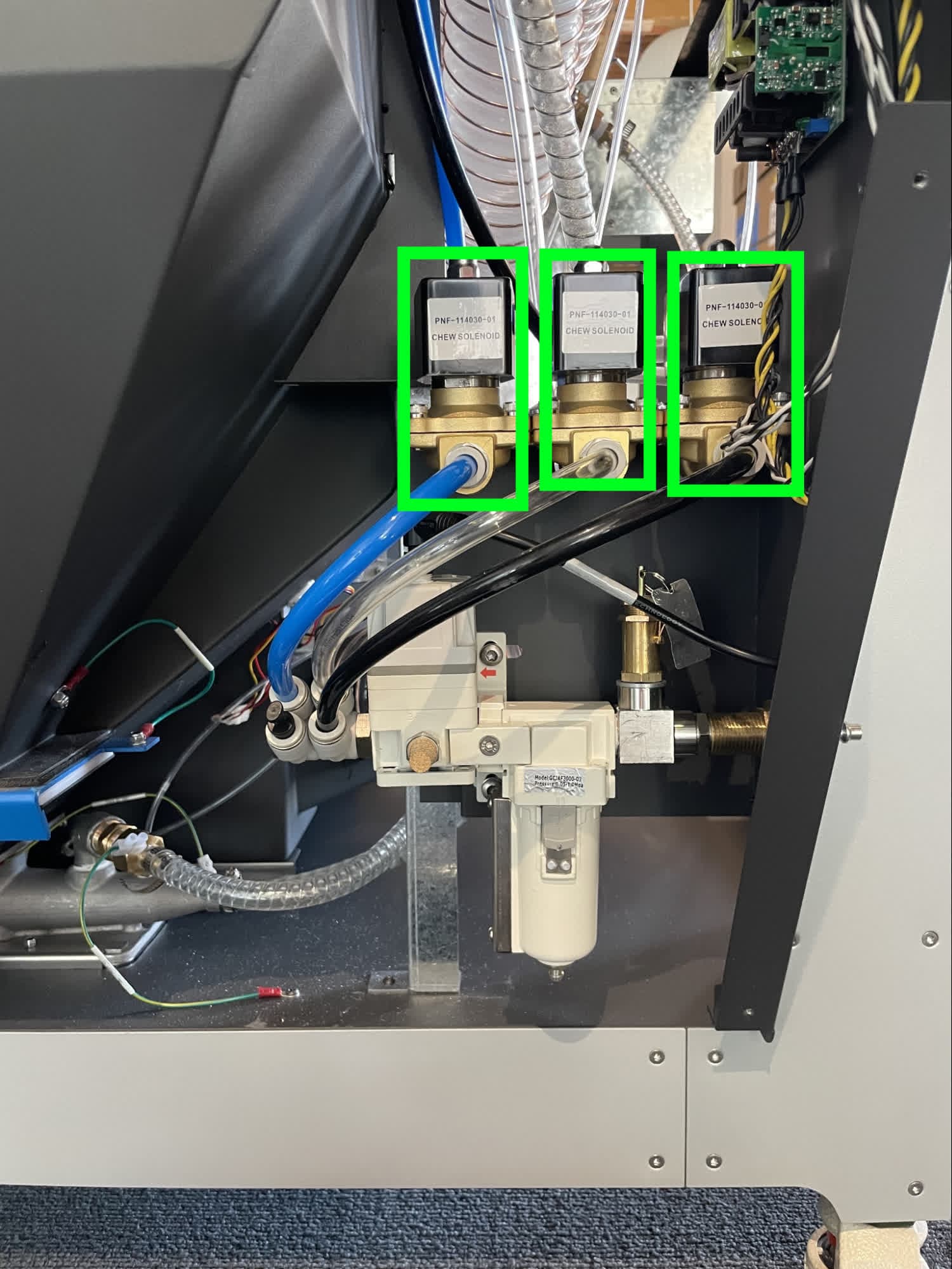

第 4 步：重新连接电磁阀
伸手到电磁阀后方，重新连接 电源线 以及 气动管道 每个打印机的 三个电磁阀
确保正确的电源线和气动管道连接到正确的电磁阀。
| 电磁阀 | 电缆 | 管子颜色 | 地点 |
|---|---|---|---|
| 腔体冲刷 | CHM SOL（化学溶液） | 取决于设备 | 右 |
| 部件漂洗 | PRT SOL（部件溶液） | 取决于设备 | 居中 |
| 喷砂 | BST SOL（BST 解决方案） | 取决于设备 | 左 |
重新安装下侧面板
概览：安装好气动装置替换盒后，安装并固定下侧舱面板。
第 1 步：安装下侧面板
将面板向上滑动至 废物料斗刀 阀和 气动过滤器。如有必要，拆卸气动过滤器，然后在面板就位后重新安装。
第 2 步：固定下侧面板
在下侧面板的七个螺孔中各拧入一颗 T20 梅花螺丝。使用 T20 梅花螺丝刀拧紧，直至紧固。
完成修复
概览： 更换气动盒后，接通机器电源并进行最终检查。
第 1 步：接通机器电源
连接机器电源线并打开电源。将机器背面的电源开关切换至 开 位置。机器初始化。
第 2 步：测试修复效果
测试机器，确保其正常运行。手动或通过启动自动喷砂周期来启动喷枪。检查喷枪是否正常喷出喷砂介质，空气鞭是否按预期移动。
