更换 Fuse Blast 滚筒篮衬垫

Fuse Blast 滚筒篮配有衬垫，可缓冲打印部件并协助去除粉末。随着时间的推移，衬垫会磨损，降低其有效性。

请根据本指南更换 Fuse Blast 清洁篮衬垫。

所需物品：

Formlabs：

第三方：

预计所需时间： 15–30 分钟

准备工作区

概览： 准备好 Fuse Blast 清洁篮，以便更换衬垫。

第 1 步：准备工作区

在 Fuse Blast 附近清理出足够大的工作区，以便放置滚筒篮和衬垫组件。确保工作区通风良好且没有灰尘。

第 2 步：拆卸保险丝喷砂滚筒篮

如有必要，清空清洗篮。用双手小心地将滚筒篮从滚筒篮轴上拉出。将滚筒篮从喷砂室中抬出，放在工作台上。

概览： 从滚筒篮中取出衬垫和衬垫锥。

滚筒篮内衬有一个圆形底座衬垫（在此图中标记为 1）和一个圆柱形衬垫（标记为 2）。这两块板由 34 个铆钉固定。使用钳子或剪刀松开篮子外部的所有铆钉。将这两部分从清洗篮中取出，放在一旁以备处置。

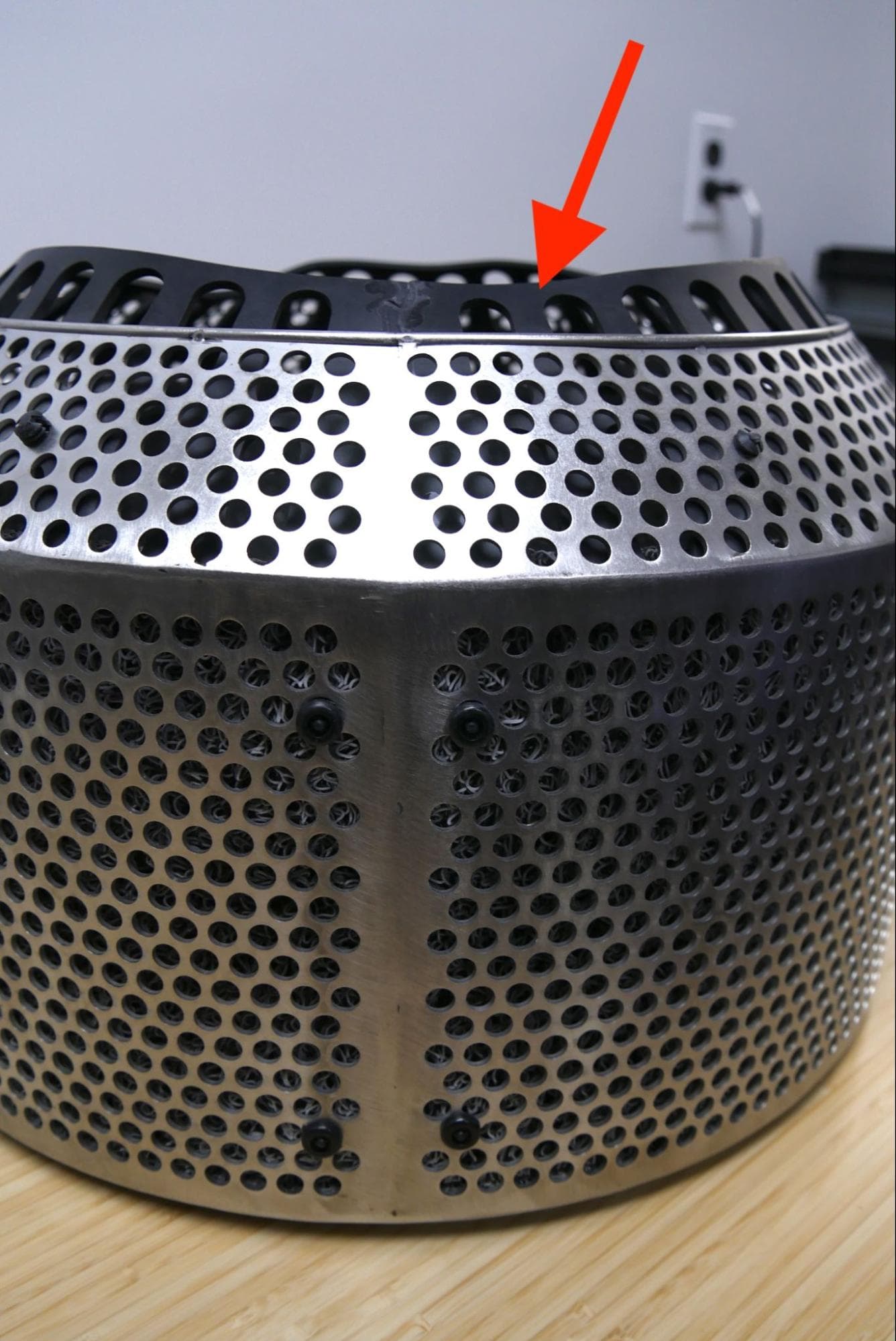

深色橡胶篮锥衬垫由八或九个铆钉固定，具体取决于其制造日期。如果损坏或松动，请将其拆卸并更换。如果锥形衬垫未损坏，可以将其留在原位，并将篮筐衬垫套件中的新锥形衬垫保存以备后用。

如果要更换篮筐锥形线，请使用钳子或剪刀松开篮筐外缘周围的铆钉。从清洗篮中取出圆锥衬垫，放在一旁以备处理。

概览： 安装并固定网篮衬垫和衬垫锥体替换件。

第 1 步：安装圆形底座衬垫

将圆形底座衬垫放入滚筒篮中，平放在后壁上。将圆形底座衬垫中间的孔与滚筒篮的中心安装孔对齐。将滚筒篮向上倾斜至侧面。

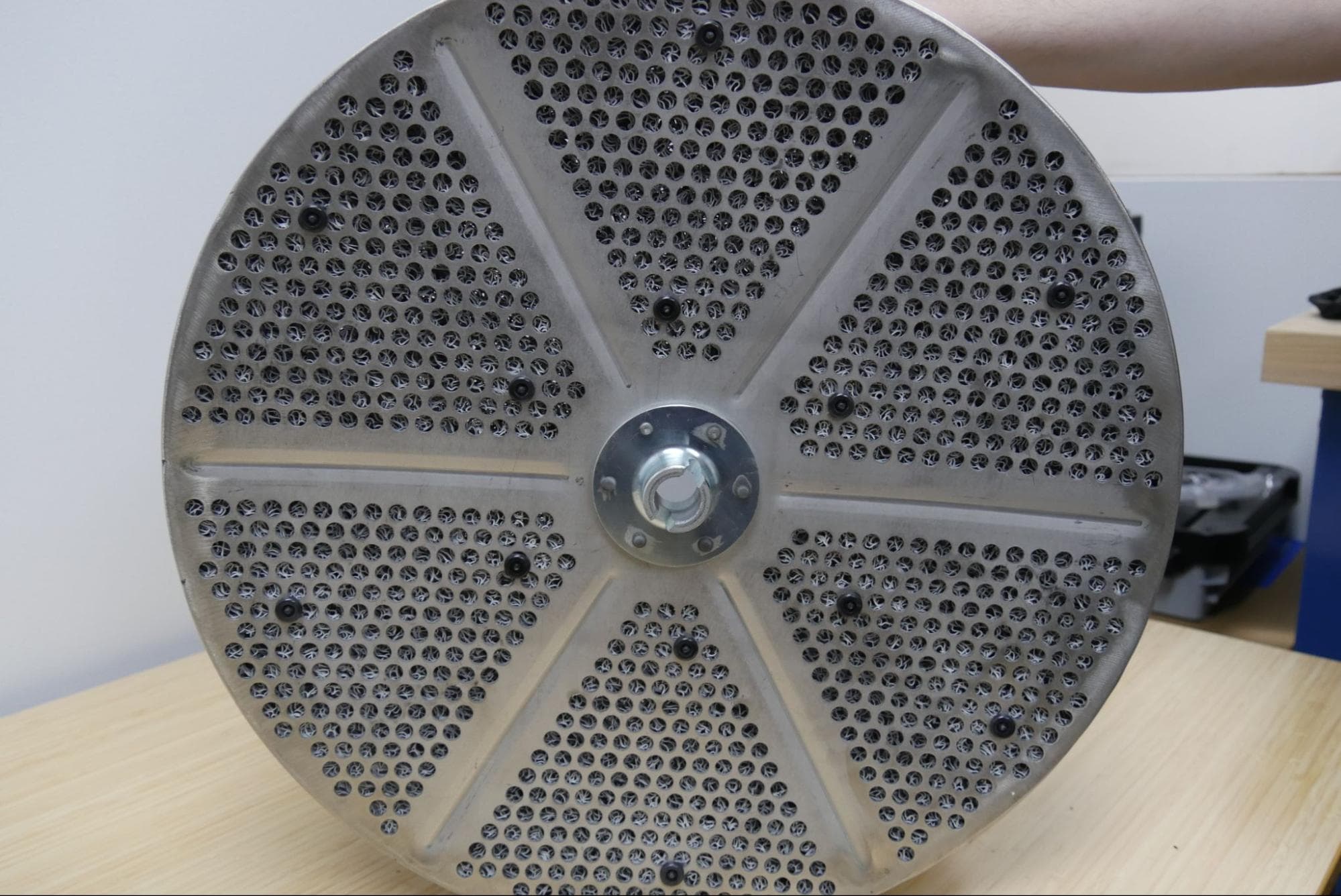

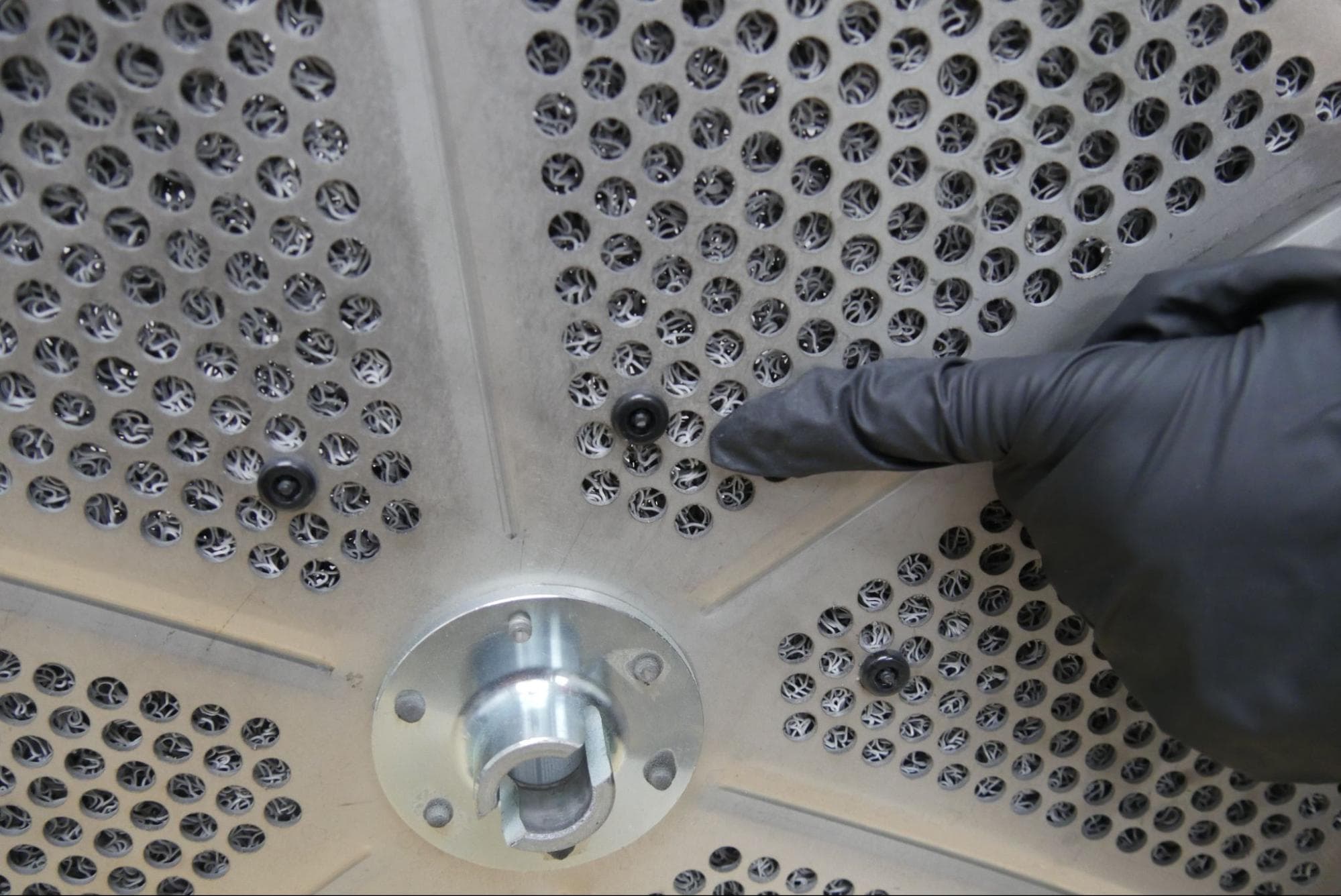

圆形底座衬垫由 12 个两件式推入铆钉固定。如图所示，为了将圆形底座衬垫牢牢固定在滚筒篮上，应在衬垫周围均匀分布铆钉，其中六个铆钉靠近外缘，六个铆钉靠近滚筒篮的中心安装孔。

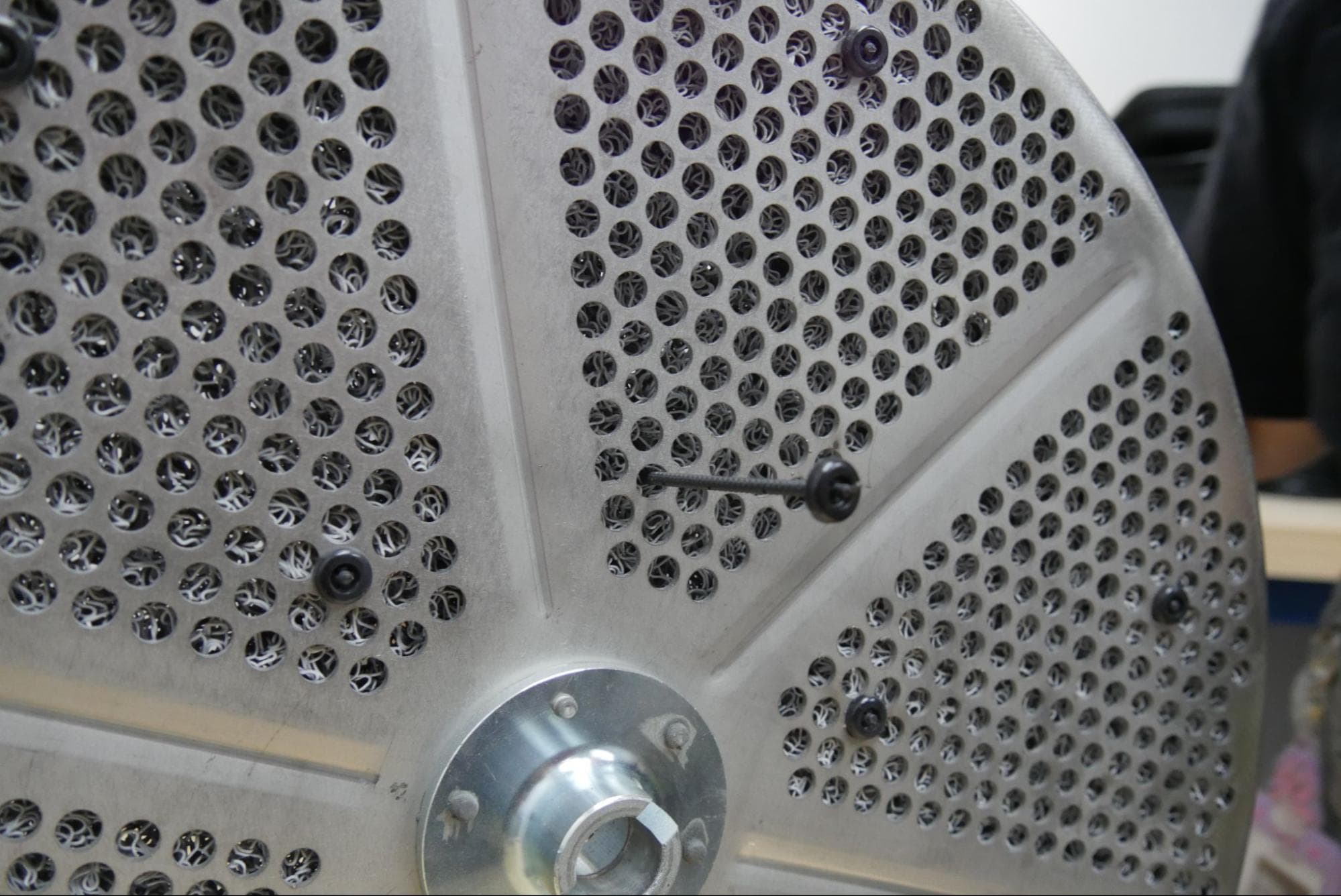

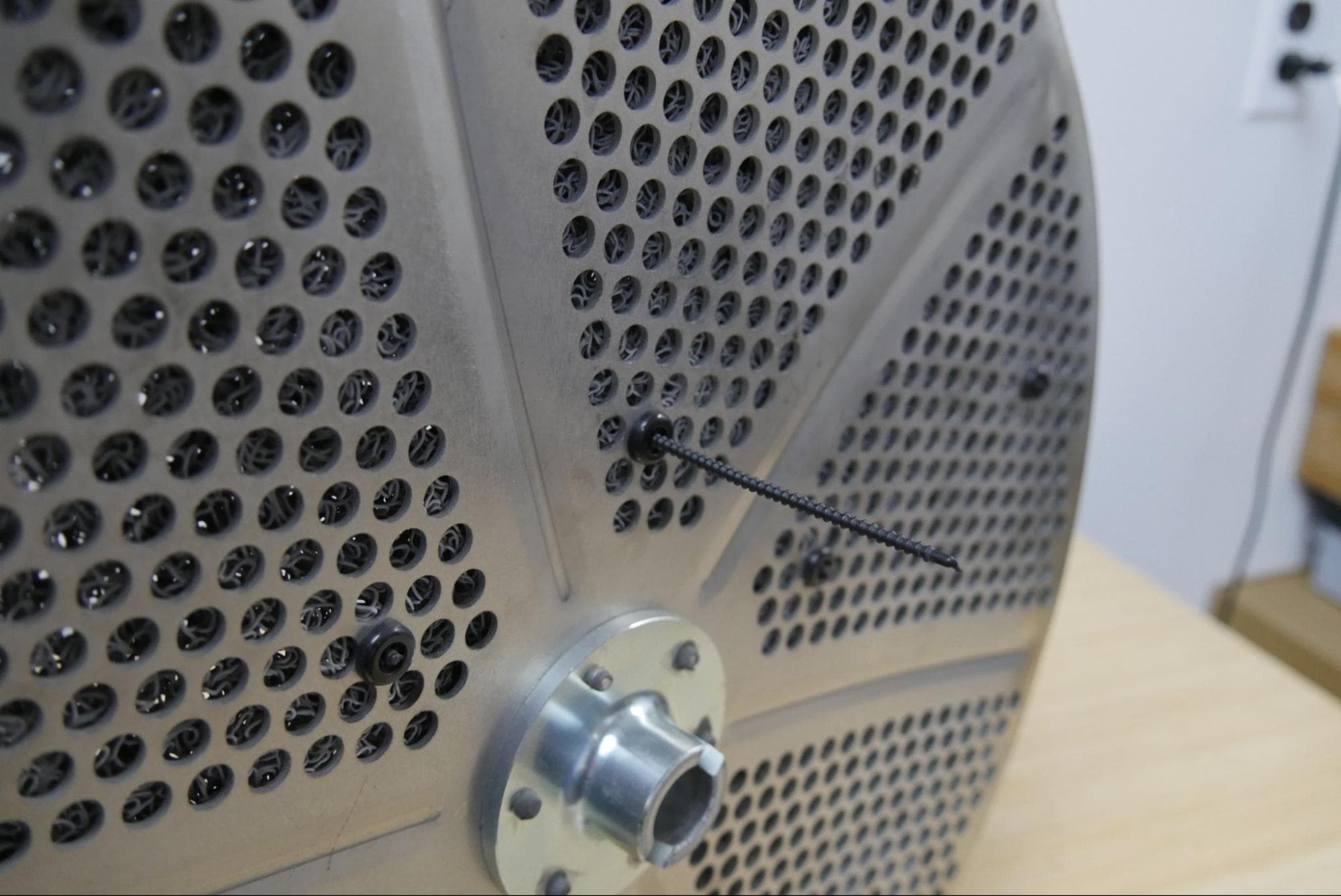

对于 12 个铆钉中的每一个，将铆钉杆与随附的垫圈分开。将铆钉的长柄从内侧穿过衬垫和清洗篮。在清洗篮外部背面用相应的垫圈夹住铆钉，用钳子拉紧。修整铆钉杆，使其与垫圈齐平。

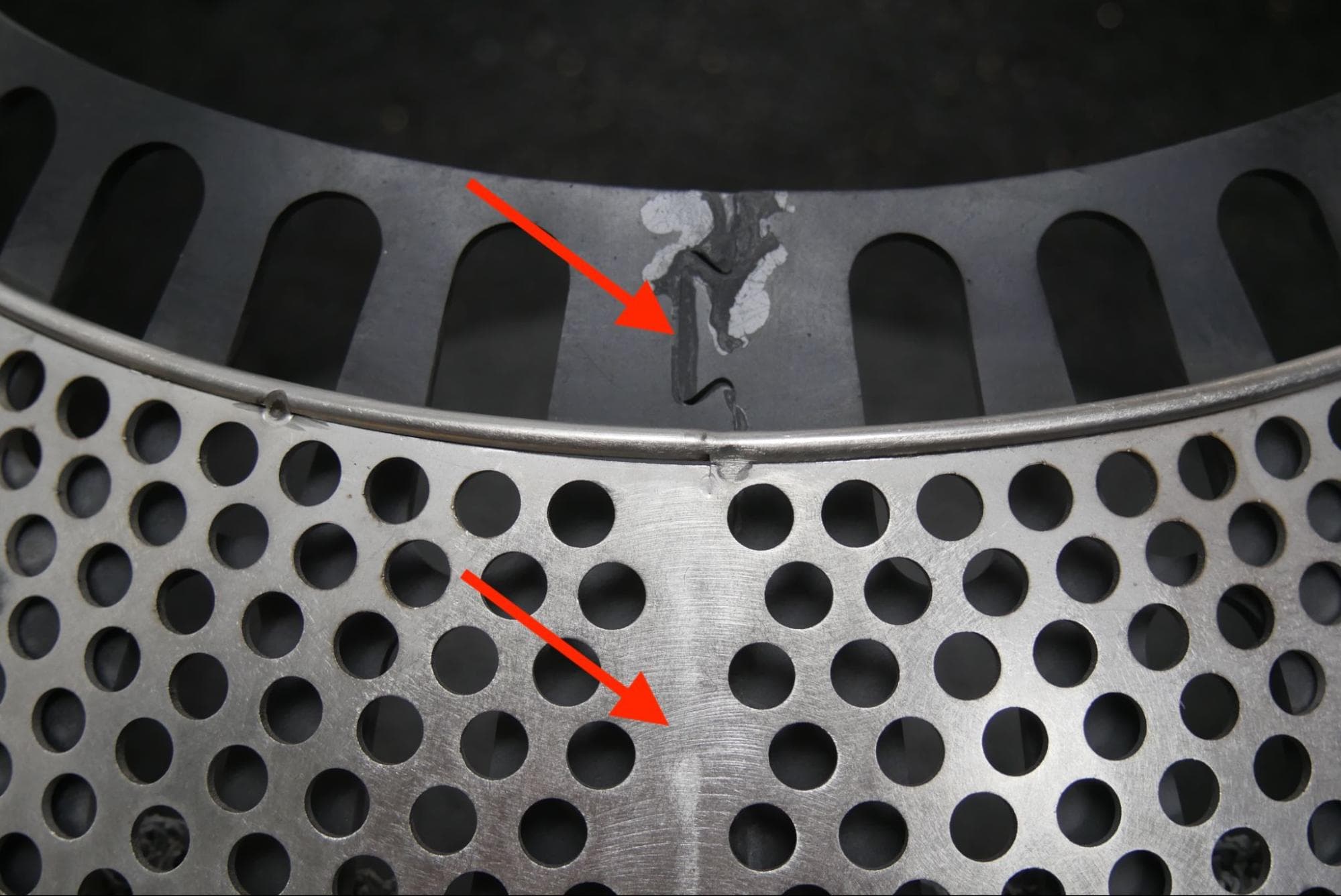

如果要更换衬垫盖板，请将其放在滚筒篮中，靠在锥形边缘的内侧。将衬垫锥体的接缝与清洗篮底部的焊缝对齐。将衬垫底部与锥形篮口和圆柱形篮壁的过渡处对齐。

第 4 步：固定衬垫锥体（可选）

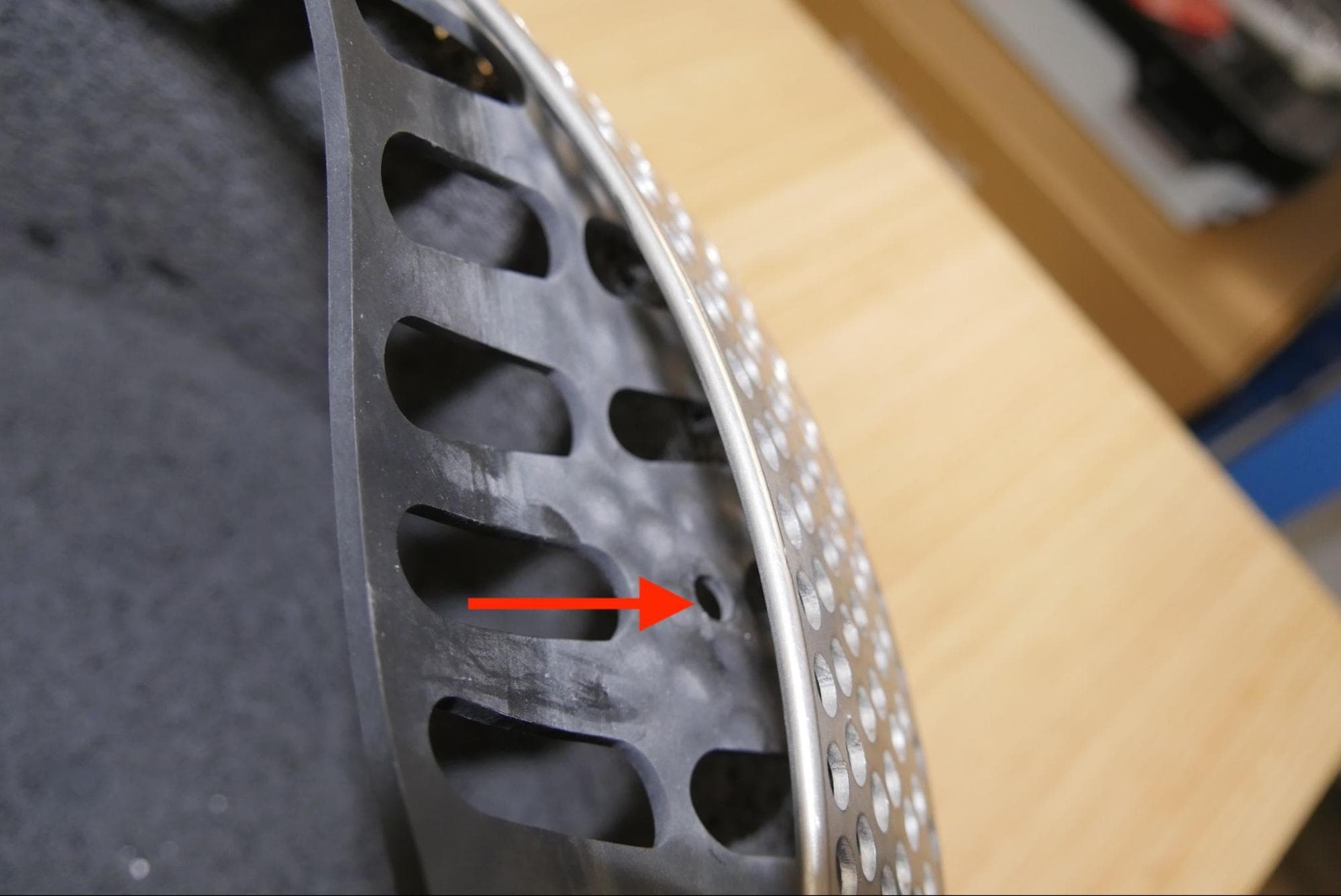

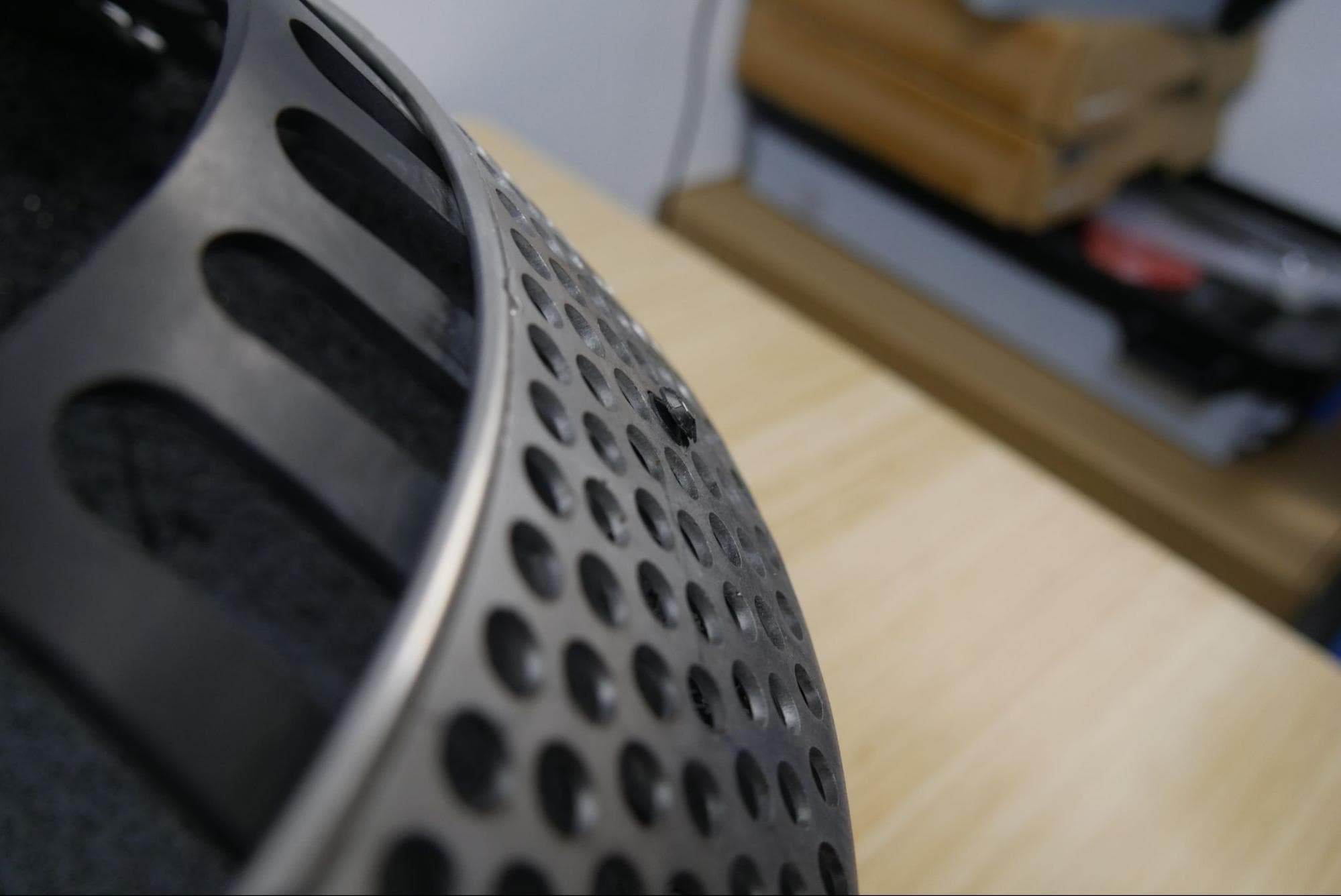

衬垫锥体由八或九个带肋杆的推入式铆钉固定，具体数量取决于其制造日期。衬垫锥体上预先开有铆钉孔。

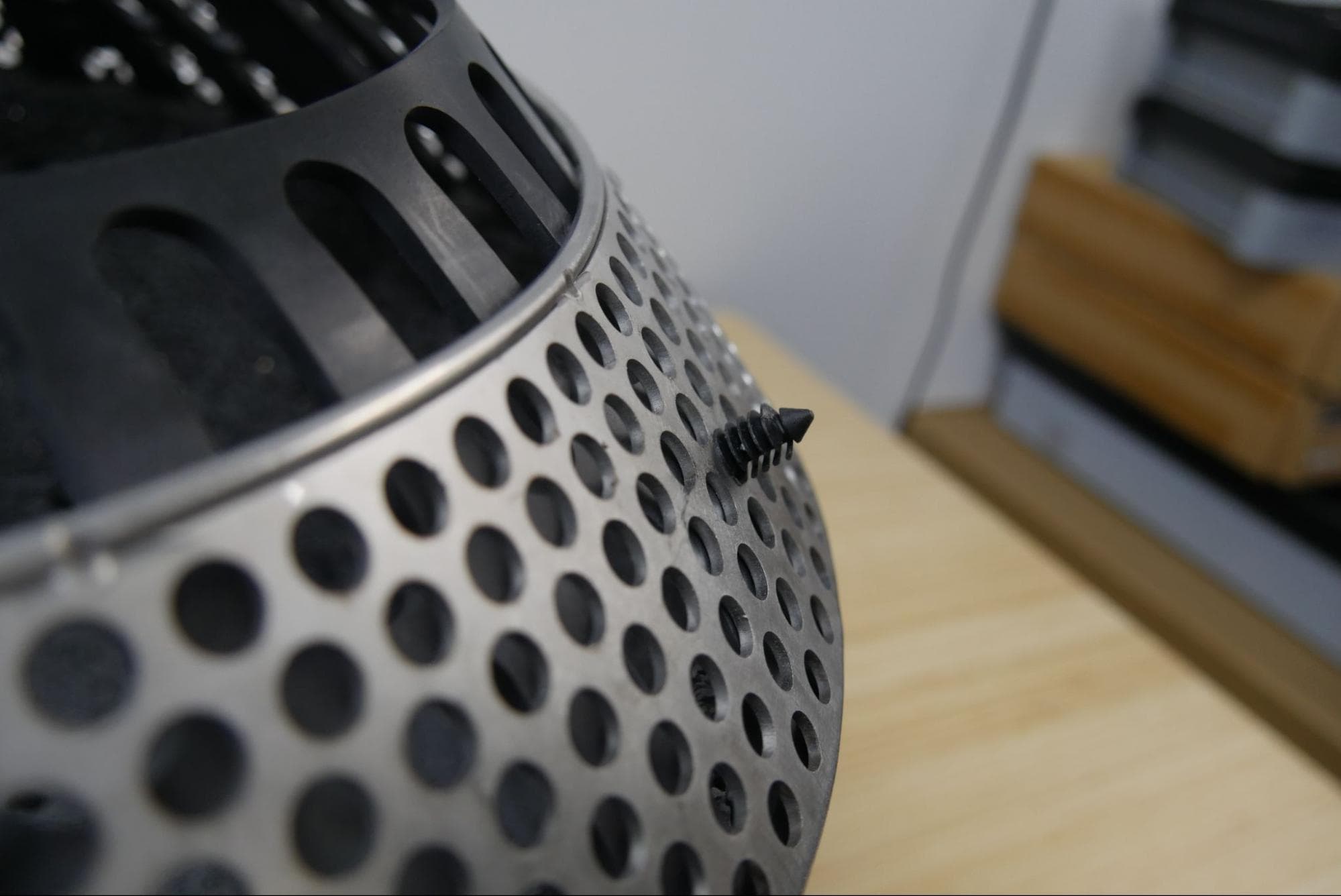

找到其中一个预切孔。将一根较大的肋状铆钉从衬垫内部穿过孔。将铆钉从篮子边缘向下第三或第四排的一个孔中推出。修剪多余的柄部，露出两条肋。请勿将铆钉修剪至与清洗篮齐平，否则无法固定到位。

继续沿圆锥体逆时针方向，在衬垫的其余孔中插入铆钉。如果铆钉与清洗篮上的孔不完全对齐，请稍微拉伸衬垫。

第 5 步：安装圆柱形衬垫

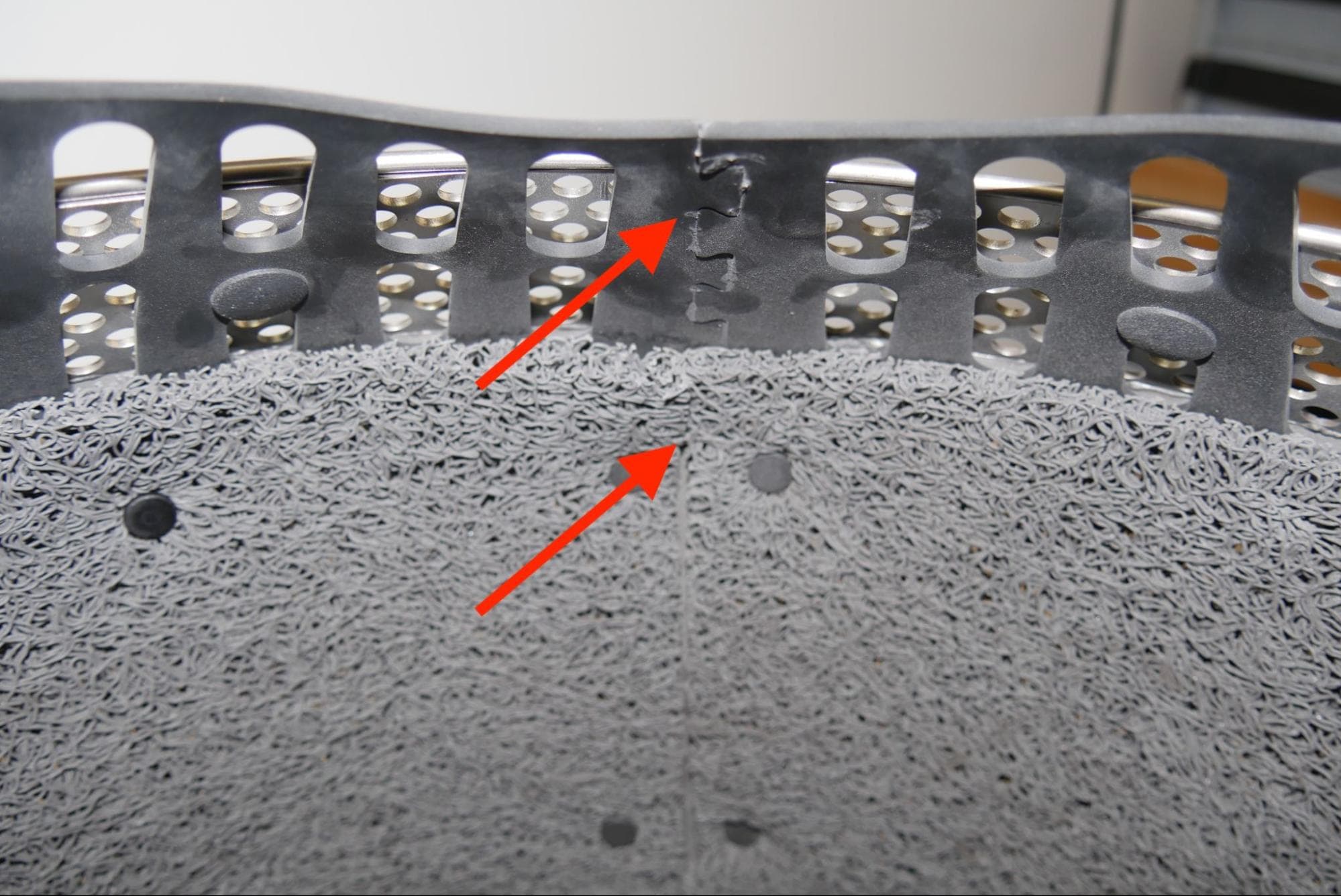

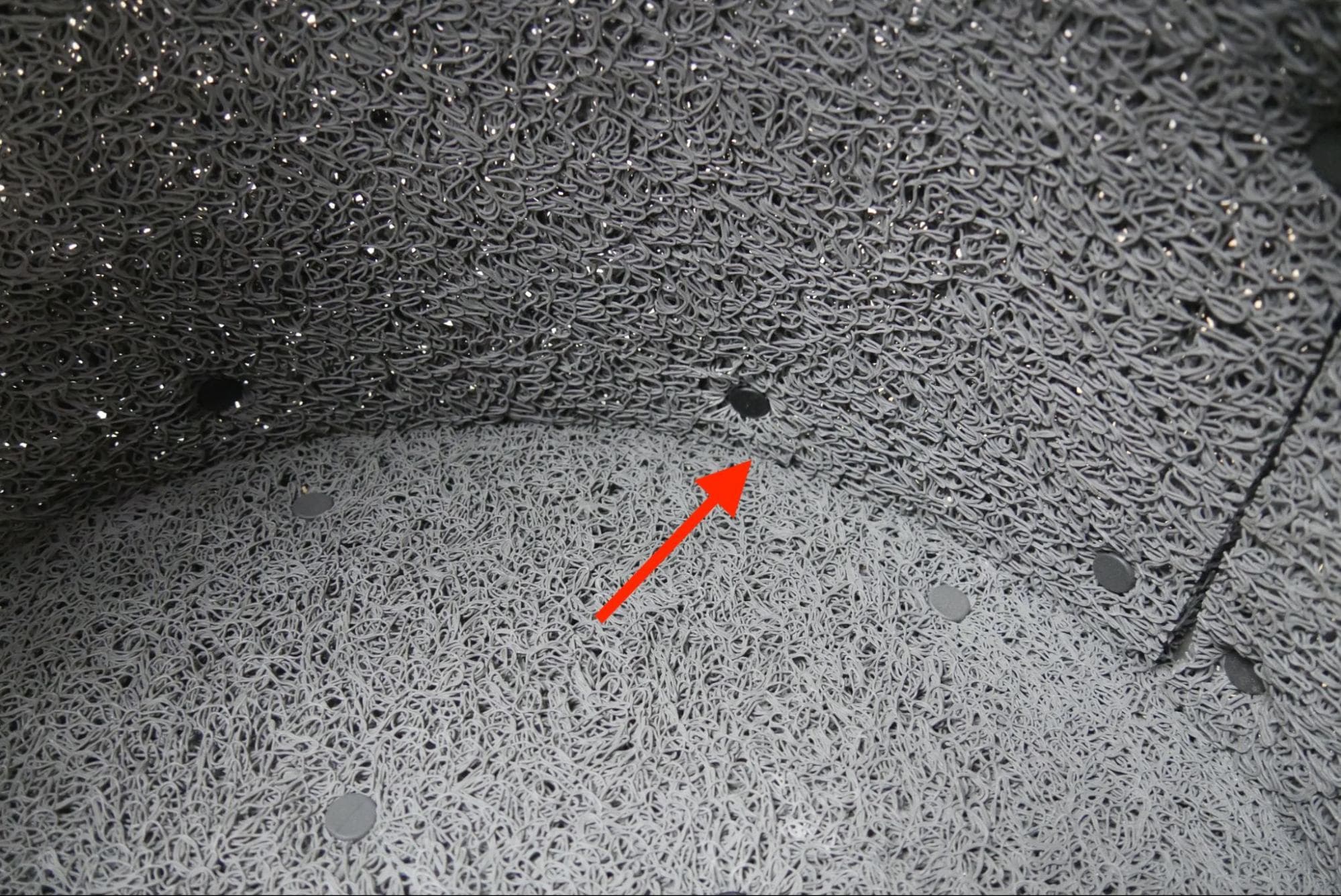

将圆柱形衬垫放在清洗篮的内周围。将圆柱形衬垫的接缝与衬垫锥体的接缝对齐。将衬垫的下边缘压平，与圆形底座衬垫齐平。

第 4 步：固定圆柱形衬垫

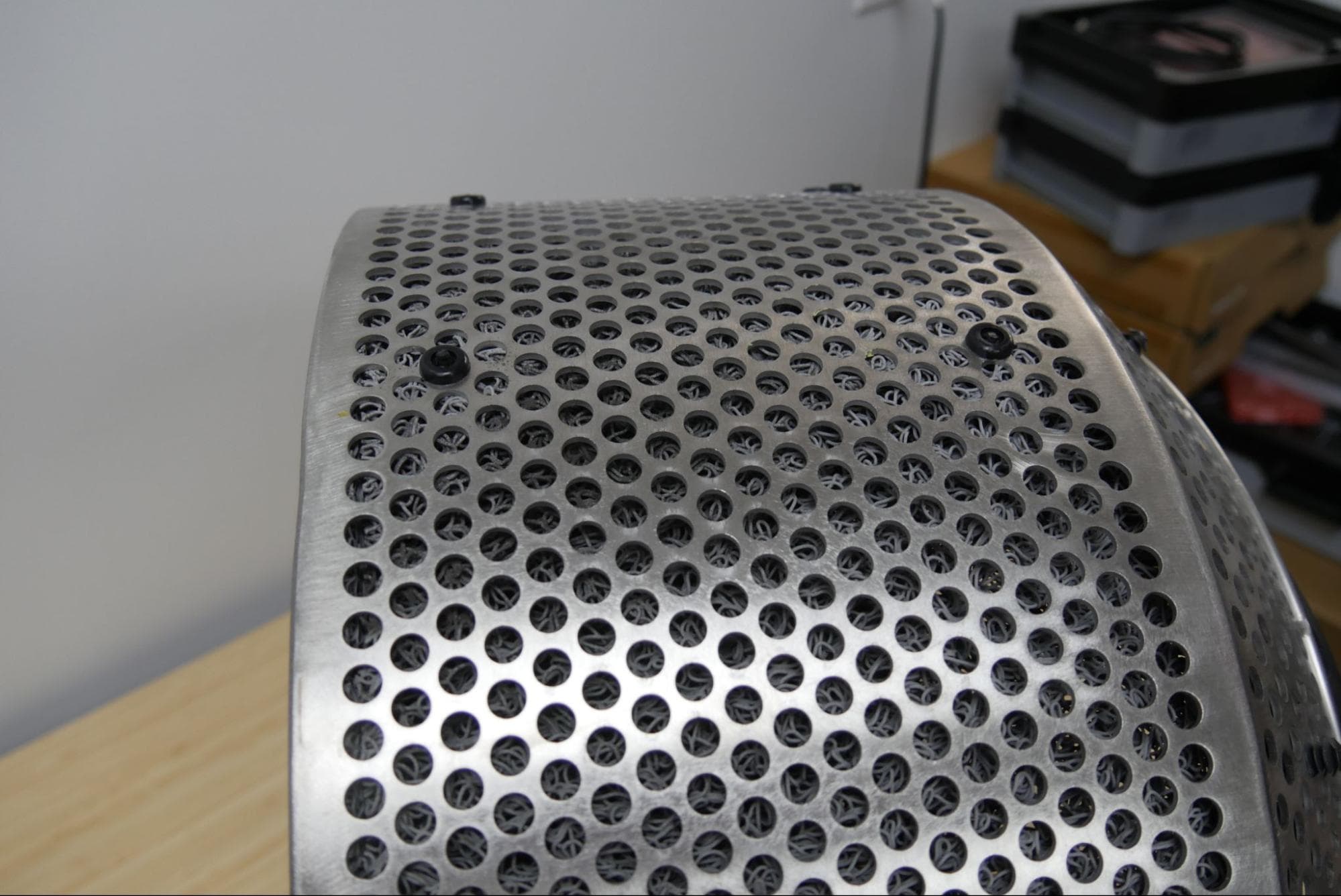

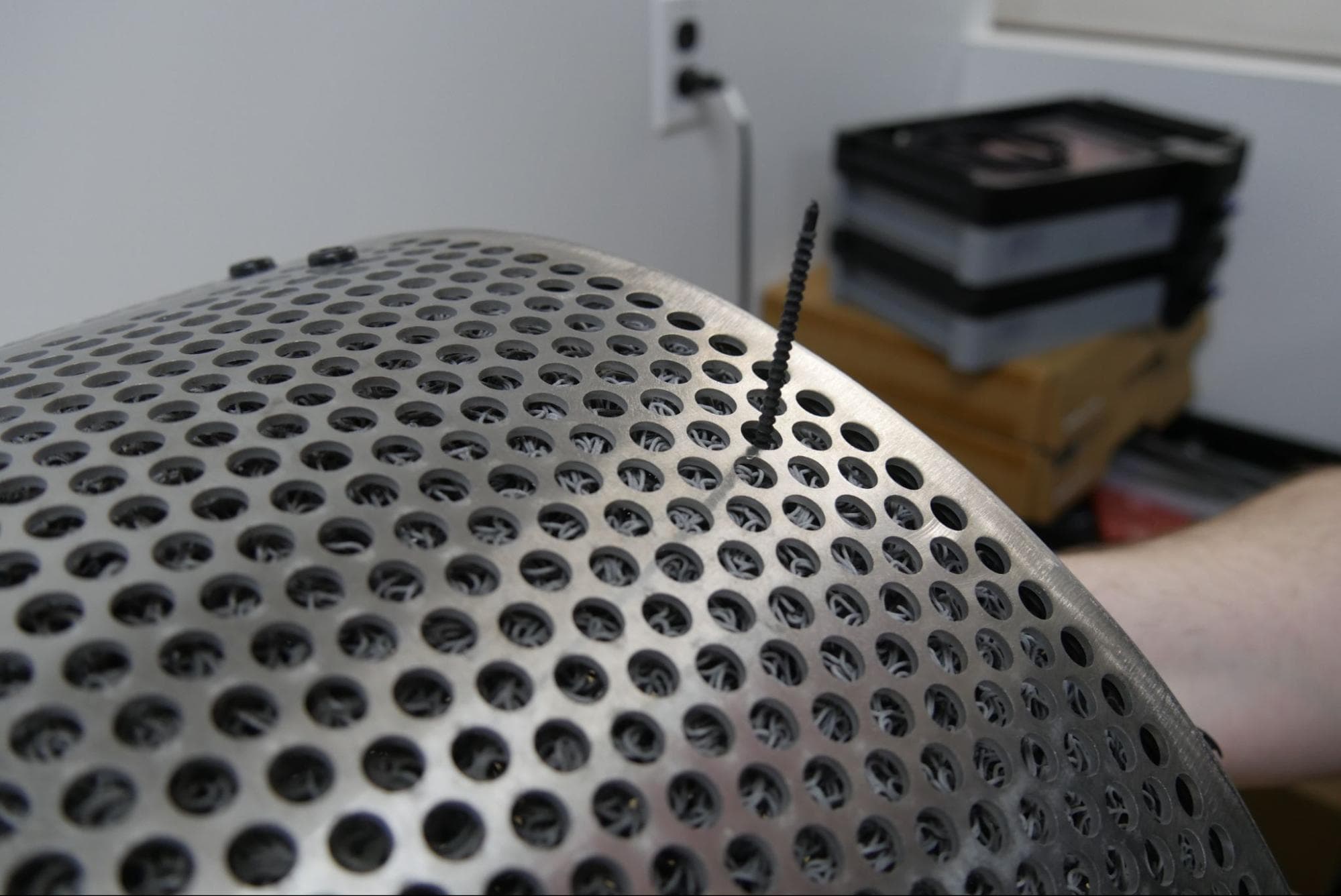

圆柱形衬垫由 22 个两件式推入铆钉固定。如图所示，为了将圆柱形衬垫最好地固定在滚筒篮上，应将铆钉均匀地分布在衬垫周围，其中 11 个铆钉靠近圆形底座衬垫，另外 11 个铆钉靠近衬垫锥体。

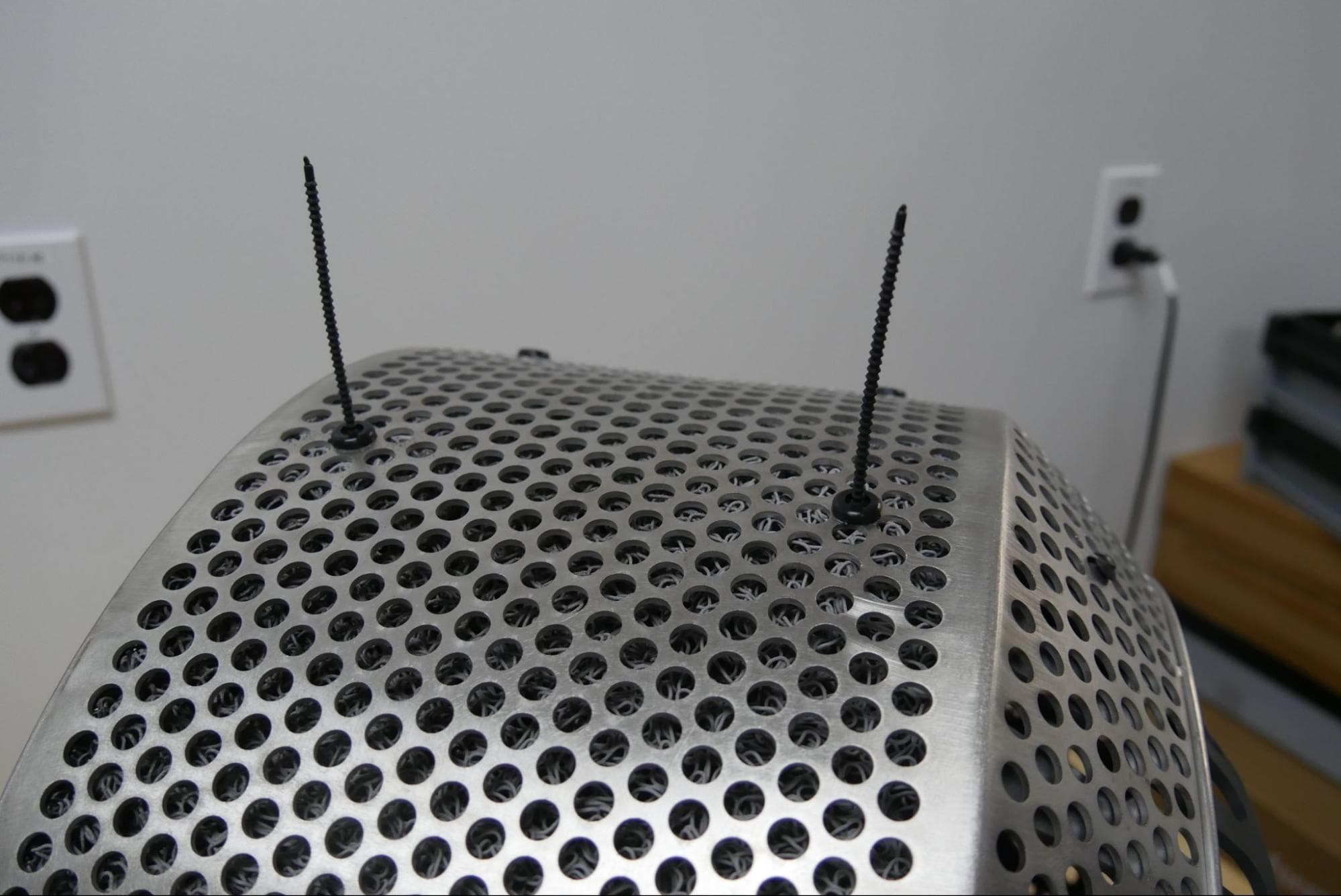

对于 22 个铆钉中的每一个，将铆钉杆与附带的垫圈分开。从靠近衬垫接缝处开始，将铆钉的长柄从内侧穿过衬垫和清洗篮。在清洗篮外部背面用相应的垫圈夹住铆钉，用钳子拉紧。修整铆钉杆，使其与垫圈齐平。继续沿着衬垫旋转，直到完全固定。

提示：

衬垫套件随附有额外的铆钉，以便在需要时充分固定衬垫。

概览： 安装好滚筒衬垫后，将滚筒篮重新安装到 Fuse Blast 中。

第 1 步：安装滚筒篮

两只手小心地将滚筒篮滑到滚筒篮轴上。检查清洗篮是否牢固就位。

第 2 步：测试清洗篮衬垫

将打印部件放入滚筒篮中。关闭喷砂室门，开始喷砂周期。检查衬垫在整个喷砂周期内是否保持在位。
