注：
根据机器的制造日期，风扇替换件可能与原件不同。
白皮书
更换 Fuse Sift 吹风机风扇
更换 Fuse Sift 吹风机风扇
Fuse Sift 配有一个鼓风机，可将环境空气通过 HEPA 过滤器并从机器后部排出。如果吹风机出现故障或失灵，机器将无法有效过滤工作区空气。
请根据本指南更换 Fuse Sift 吹风机。
所需物品：
Formlabs：
- Fuse Sift 吹风机替换风扇
- 120V：RP-FS1-120-BLO-01
- 230V：RP-FS1-230-BLO-01
第三方：
- 2.5mm 六角螺丝刀
- 3mm 六角扳手
- 平头螺丝刀
- #2 十字螺丝刀
- 平口剪钳
- 束线带
- 防静电腕带
- 丁腈手套
- Loctite 243 或同等螺纹锁固剂
- 安全数据表 (SDS) 中规定的针对所用粉末的适当个人防护装备
预计所需时间： 30－45 分钟
拆卸后部箱体面板
概览： 拆下后部箱体面板，以便操作风扇。
第 1 步：拔掉 Fuse Sift 的插头
关闭 Fuse Sift 电源，然后从后面板上拔下电源线。将电源开关切换至 开 位置，然后等待五分钟以放电，然后再次关闭开关。
危险：
在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后，至少等待五分钟再进行维护。
第 2 步：拧下 Wi-Fi 天线
拆除 Wi-Fi 天线（如有）。

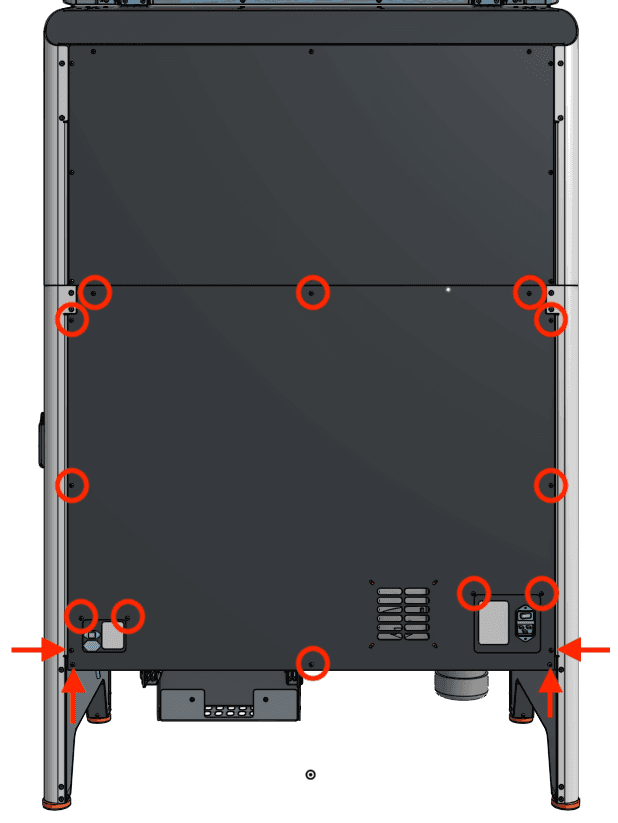

第 3 步：拆卸打印机箱体后面板
使用 2.5mm 六角扳手，拧下将后面板固定在 Fuse Sift 上的 16 颗 8.0mm M4 黑色螺丝。将后部箱体面板放在一旁。
提示：
最后拧下顶部三颗螺丝，以防面板脱落。
注意：
Fuse Sift 含有敏感电子元件。在接触设备中的任何电子元件之前，请使用防静电腕带接地。
拆卸风扇
概览： 断开并拆卸鼓风机和风扇导管。
第 1 步：拆卸风扇进气管道
找到位于 Fuse Sift 背面右下角的风扇。管道将鼓风机进气口与 Fuse Sift HEPA 过滤器后面的空腔连接起来。使用平头螺丝刀，拧松固定排气管两端的两个软管夹。从 Fuse Sift 上取下排气管，放在一旁以备处理。
第 2 步：拆卸主板盖
在机器后部找到方形主板盖。使用 #2 十字螺丝刀，拧松并取下将机罩固定在主板箱体上的八颗沉头螺丝。将螺丝和机罩放在一旁。
第 3 步：断开鼓风机电扇电缆
如果尚未佩戴防静电手环，请佩戴防静电手环并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。从主板上标有 BLOWER 的端口断开风扇电缆连接。
使用 2.5mm 六角扳手，拧松并取下将接地环端子固定在主板右下角的 10.0mm M4 铬色螺丝。

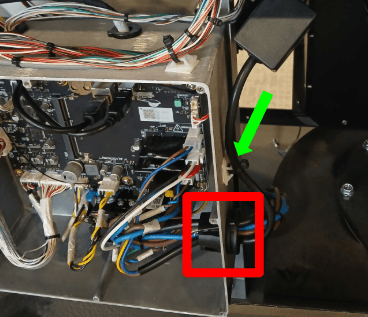

第 4 步：将风扇电缆与其他电线分开
找到穿过主板箱体右侧的电线固定器。挤压三个固定卡扣，将其推到打印箱体外部。
转动索环，直到开口朝向您。用平头螺丝刀将索环的两半撬开。将振动马达的电缆从箱体中拉出，从电缆支架上取下马达电缆，然后将其放在一旁。
使用一对平口剪钳剪断主板箱体外部的束线带（位于刚刚拆卸的电缆支架正上方）。

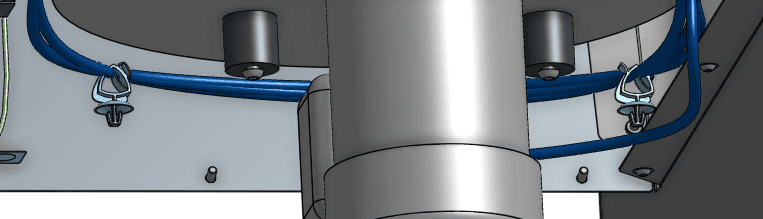

沿着鼓风机电扇电缆向下。将其与鼓风机风扇左右两侧的电缆夹分开。
从机器底部向上推动电缆导板。松开后，将风扇电缆从导轨侧面的开口处拉出。通过电缆导管的安装孔将风扇电缆拉出 Fuse Sift。
第 5 步：拧下风扇安装螺丝
鼓风机风扇通过四颗螺丝固定在 Fuse Sift 的底部。使用 3mm 六角扳手，拧松并取下四颗螺丝。将螺丝放在一旁。
第 6 步：拆卸风扇
向上倾斜鼓风机风扇，使其避开电源端口安装面板。从 Fuse Sift 后部拉出风扇，将其放在一旁以便与电子废弃物一同处置。
安装替换件 鼓风机风扇
概览： 安装并固定新的 Fuse Sift 吹风机和风管。

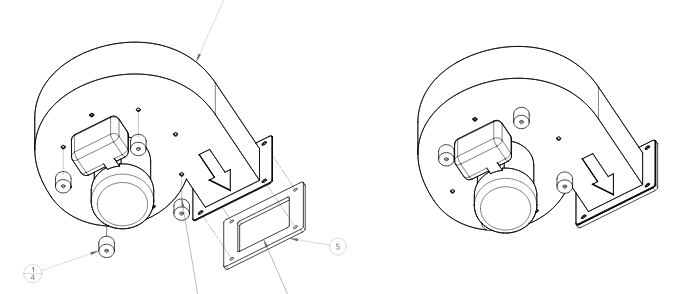

第 1 步：准备吹风机
拆卸鼓风机及其配件以便进行包装。将随附的减震支架分别拧入鼓风机底部的四个螺孔中。
检查随附的风扇垫圈是否存在污染或碎屑。用干净的纸巾擦拭干净。替换垫圈的一侧预涂有粘合剂。撕掉密封垫上的所有保护层，将其粘贴到鼓风机排气管上。确保垫圈不会延伸到排气管开口处。

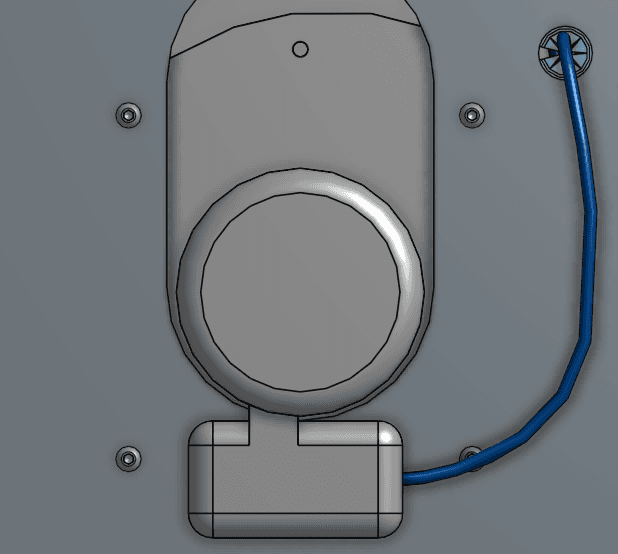

第 2 步：安装风扇
调整风扇的方向，使减震支架朝下，矩形排气管朝向操作人员。将风扇插入 Fuse Sift 背面的电源端口上方。将风扇背面向下倾斜，使其塞入成型室箱体下方。将风扇向下放置到位，直到其避开电源端口。检查减震支架上的螺孔是否与 Fuse Sift 底部的相应孔对齐。
第 3 步：固定风扇
在鼓风机风扇减震支架的四个螺孔中各拧入一颗安装螺丝。使用 3mm 六角扳手拧紧螺丝，直至完全紧固。

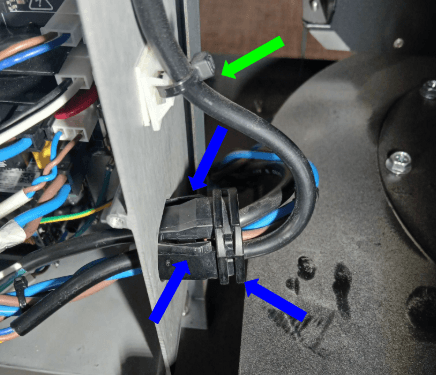

第 4 步：布置风扇电缆
将鼓风机电扇电缆从 Fuse Sift 底部的孔中穿过。将电缆插入齿状电缆导管，然后将导管向下推入孔中。
将电缆绕过风扇背面。用风扇旁边的两个电缆夹固定电缆。
将鼓风机电扇电缆与电缆固定器中的其他电缆捆绑在一起。挤压电线固定器使其闭合。将风扇电缆连接器引入主板箱体，然后将电缆固定器压入其孔中，直至固定片卡入到位。
第 5 步：连接鼓风机电缆
将风扇电缆连接到主板上标有 BLOWER 的插座上。插座非常脆弱，因此请检查电缆连接器的方向是否正确，切勿强行插入。

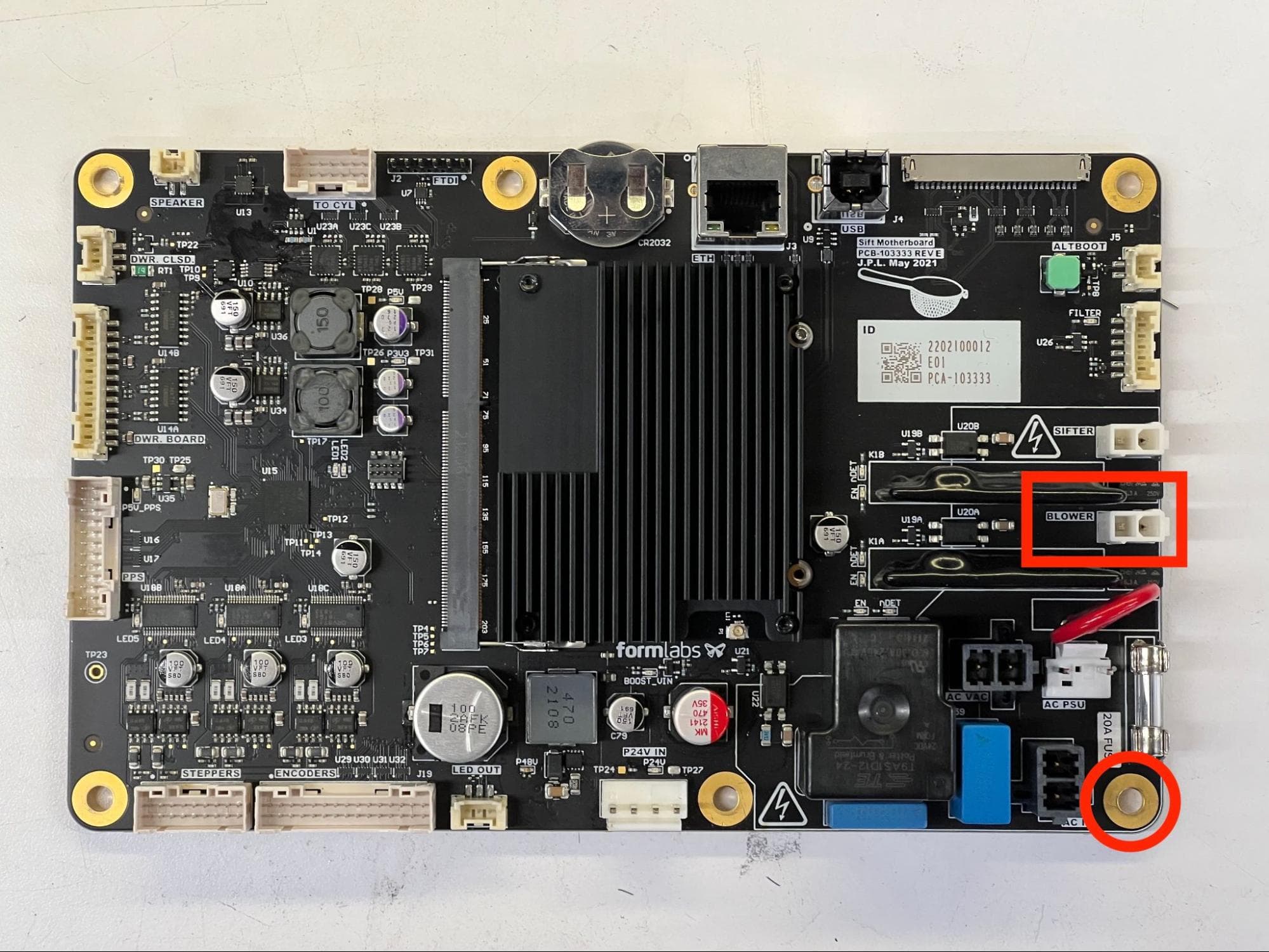

第 6 步：重新连接接地环形端子
使用铬色 10.0mm M4 螺丝将接地环形端子重新固定在主板的右下角。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
第 7 步：重新安装主板盖
将主板盖放在主板箱体上，对准主板盖上的螺孔与箱体边缘的相应螺孔。在八个螺孔中各拧入一颗安装螺丝，然后使用 #2 十字螺丝刀将其拧紧，直至完全紧固。

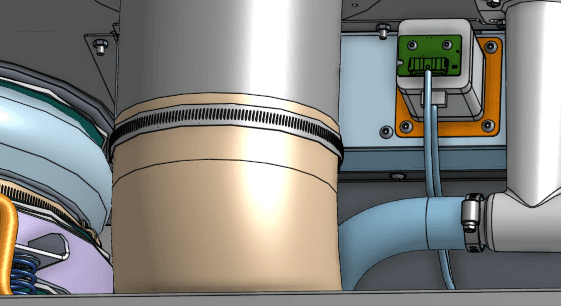

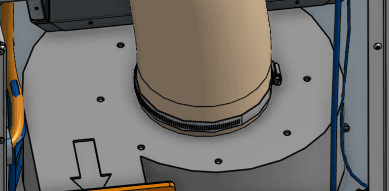

第 8 步：安装并固定鼓风机进气管道
使用平头螺丝刀，拧松随附的两个软管夹。将软管夹滑到随附排气管的两端。将风管的一端安装到鼓风机进气口（风扇顶部），另一端安装到从过滤柜向下延伸的法兰上。使用平头螺丝刀拧紧软管夹，直至管道两端固定。
重新安装打印机箱体后面板
概览： 安装新风扇后，安装并固定箱体后面板。
第 1 步：准备后面板固定螺丝
在将后面板固定到 Fuse Sift 的 16 颗黑色 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或其他类似螺丝固定剂。
第 2 步：安装后面板
将后面板安装到 Fuse Sift 上。
第 3 步：固定后面板
在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
提示：
首先拧紧顶部三颗螺丝以固定面板，然后拧紧其余螺丝。
完成修复
概览： 安装好新的风扇后，接通 Fuse Sift 电源并测试其功能。
第 1 步：接通 Fuse Sift 电源
将 Fuse Sift 重新连接到电源。将电源开关切换至 开 位置。
第 2 步：测试机器
启动 Fuse Sift 风扇，确保其已打开并按预期运行。 联系方式 Formlabs Support 或您的 认证服务提供商 以分享程序结果
