更换 Fuse Sift 真空保险丝

更换 Fuse Sift 真空保险丝

Fuse Sift 可以控制插入其中的吸尘装置的电源。主板上有一个专用于此电路的保险丝。如果该保险丝熔断或损坏,您将无法通过 Fuse Sift 控制面板或触摸屏控制真空装置。

请根据本指南更换 Fuse Sift 真空保险丝。

Fuse Sift 吸尘装置保险丝

所需物品:

  • 保险丝替换件
    • 120 V 设备:20 A,250 VAC,5 × 20 mm
    • 230 V 设备:10 A,250 VAC,5 × 20 mm
  • #2 十字螺丝刀
  • 2.5 mm 六角扳手(平头)
  • Loctite 243 或同等螺丝固定剂

预计所需时间:15-20 分钟

拆卸后部箱体面板

概览:拆卸后部箱体面板,以便更好地操作树脂盒抽屉组件。

第 1 步:拔掉 Fuse Sift 的插头

关闭 Fuse Sift 电源,然后从后面板上拔下电源线。

危险:

在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后,至少等待五分钟再进行维护。

第 2 步:拧下 Wi-Fi 天线

拆除 Wi-Fi 天线(如有)。

第 3 步:拆卸打印箱体后面板

使用 2.5mm 六角扳手,拧下将后面板固定在 Fuse Sift 上的 16 颗 8.0mm M4 黑色螺丝。将后部箱体面板放在一旁。

Fuse 筛分器后部箱体面板

提示

最后拧下顶部的三颗螺丝,以防面板脱落。

注意:

Fuse Sift 含有敏感电子元件。在接触设备中的任何电子元件之前,请使用防静电腕带接地。

更换真空保险丝

概览:访问 Fuse Sift 主板并更换真空保险丝。

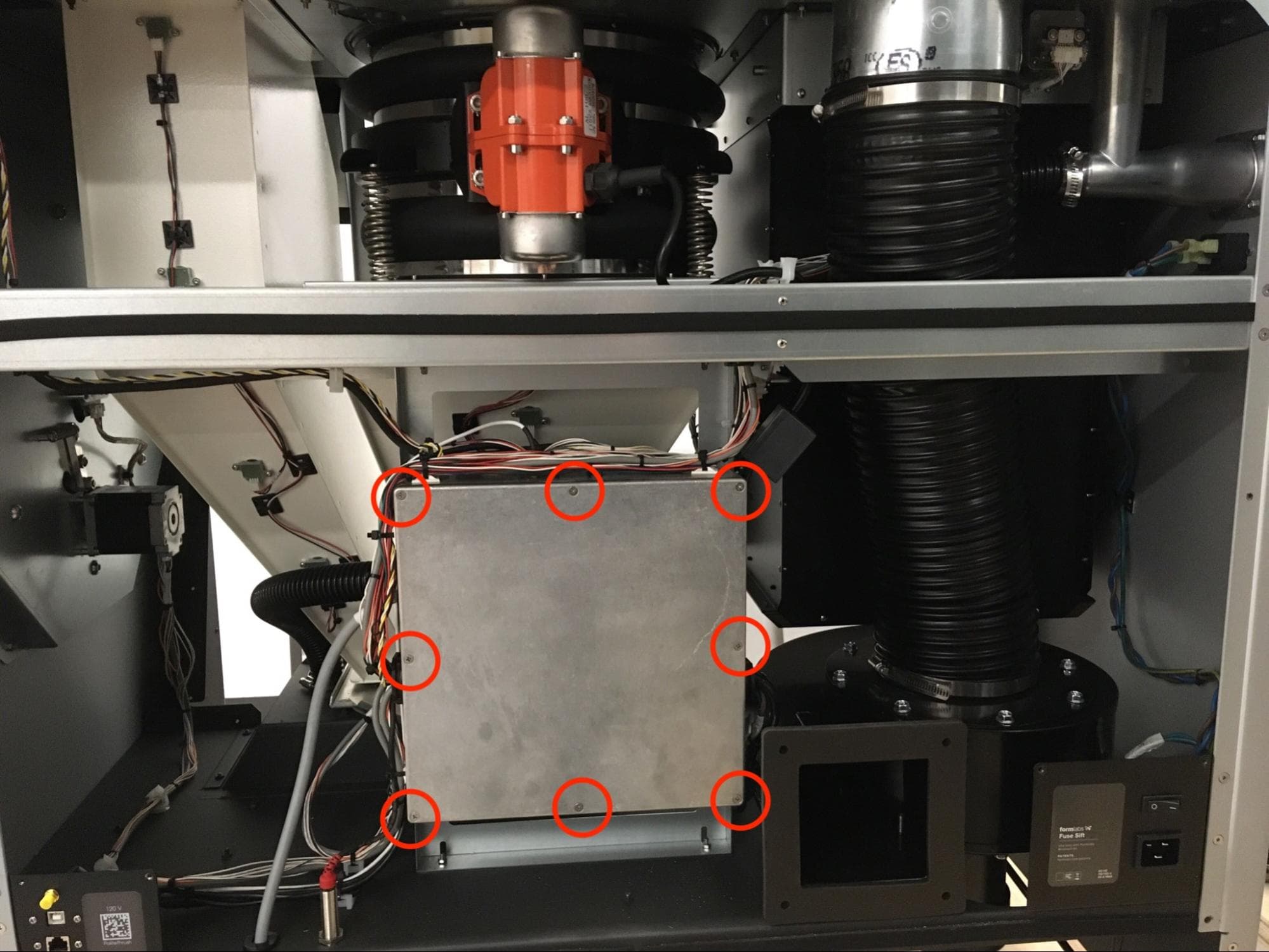

第 1 步:操作主板

使用 #2 十字螺丝刀,拧松并取下将面板固定在主板箱体上的 8 颗 12.0mm 沉头 M3.5 螺丝。将螺丝和面板放在一旁。

访问吸尘装置保险丝

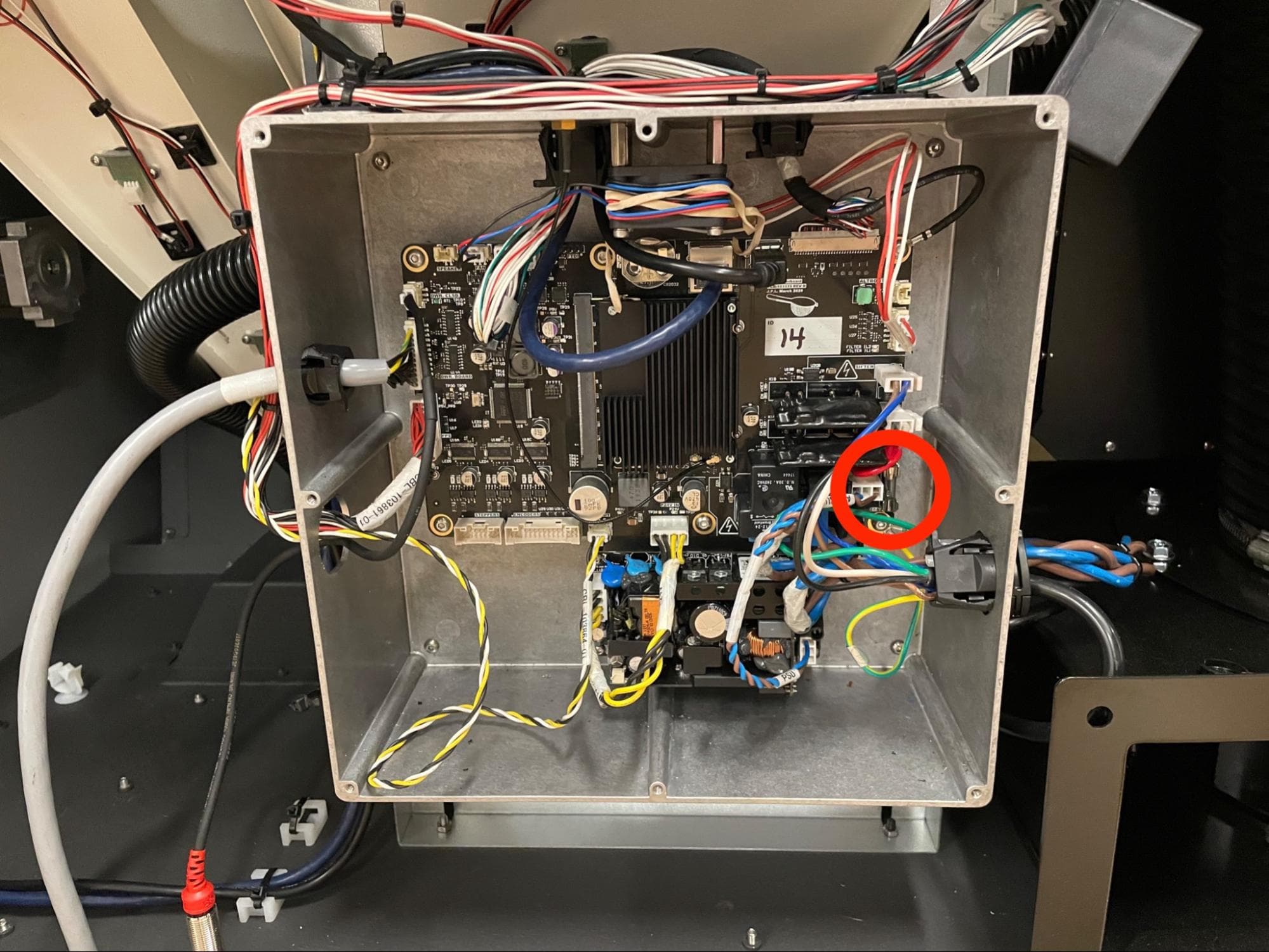

第 2 步:更换真空保险丝

找到 保险丝插座 位于主板的右下角从插座中取出原保险丝,检查是否有损坏迹象。如果保险丝熏黑、破裂或完全熔断,请更换新保险丝。

访问吸尘装置保险丝

第 3 步:重新安装主板箱体面板

将面板安装到主板箱体上,对准面板上的螺孔和箱体上的相应螺孔。在 8 颗 12.0 M3.5 沉头面板安装螺丝上各涂抹少量 Loctite 243 或同等螺丝固定剂。在面板的每个螺孔中拧入一颗螺丝。使用 #2 号十字螺丝刀拧紧螺丝,直至完全紧固。

访问吸尘装置保险丝

重新安装打印机箱体后面板

概览:安装好新的显示屏组件和电缆后,安装并固定打印机箱体后面板。

第 1 步:准备后面板固定螺丝

在将后面板固定到 Fuse Sift 的 16 颗黑色 8.0mm M4 圆头螺丝上涂抹少量 Loctite 243 或其他类似螺丝固定剂。

第 2 步:安装后面板

将后面板安装到 Fuse Sift 上。

第 3 步:固定后面板

在后面板的 16 个螺孔中各拧入一颗 8.0mm M4 圆头螺丝。用 2.5mm 六角扳手拧紧螺丝,直至完全紧固。

Fuse 筛分器后部箱体面板

提示:

首先拧紧顶部三颗螺丝以固定面板,然后拧紧其余螺丝。

完成修复

概览:安装好新的真空保险丝后,测试修复效果。

第 1 步:接通 Fuse Sift 电源

将 Fuse Sift 重新连接到电源。将电源开关切换至 位置。

第 2 步:检查吸尘装置

检查吸尘装置是否仍然插在 Fuse Sift 侧面的电源端口上,然后使用 Fuse Sift 控制面板或触摸屏将其打开。联系方式 Formlabs Support 或您的 认证服务提供商 如果吸尘装置仍然无法打开
