所需物品：
Formlabs：
- Fuse Sift LED 板替换件（最多 2 个）
第三方：
- 2.5 mm 六角扳手（平头）
- Loctite 243 或同等螺丝固定剂
- 防静电腕带
白皮书
更换 Fuse Sift 工作区照明灯
更换 Fuse Sift 工作区照明灯
Fuse Sift 使用两组 LED 灯在使用过程中照亮工作区。如果这两个 LED 模块中的一个或两个出现故障或失灵，在后处理打印部件时，您将更难看到打印部件。
请根据本指南更换 Fuse Sift 工作区照明灯。
预计所需时间：15－20 分钟
准备工作区
概览： 准备好 Fuse Sift 和工作区，以便更换工作区照明灯。
第 1 步：准备工作区
要更换工作区照明灯，需要操作 Fuse Sift 的背面和顶部。清理机器周围的空间，以便安全地进行操作。
第 2 步：断开 Fuse Sift 的电源
关闭 Fuse Sift 电源，然后从后面板上拔下电源线。
危险：
在 Fuse Sift 通电时执行此程序会增加触电风险。断开 Fuse Sift 的电源后，至少等待五分钟再进行维护。
拆卸顶部箱体面板
概览：拆卸顶部箱体面板，以便操作工作区灯具。
第 1 步：拧下顶部箱体面板安装螺丝

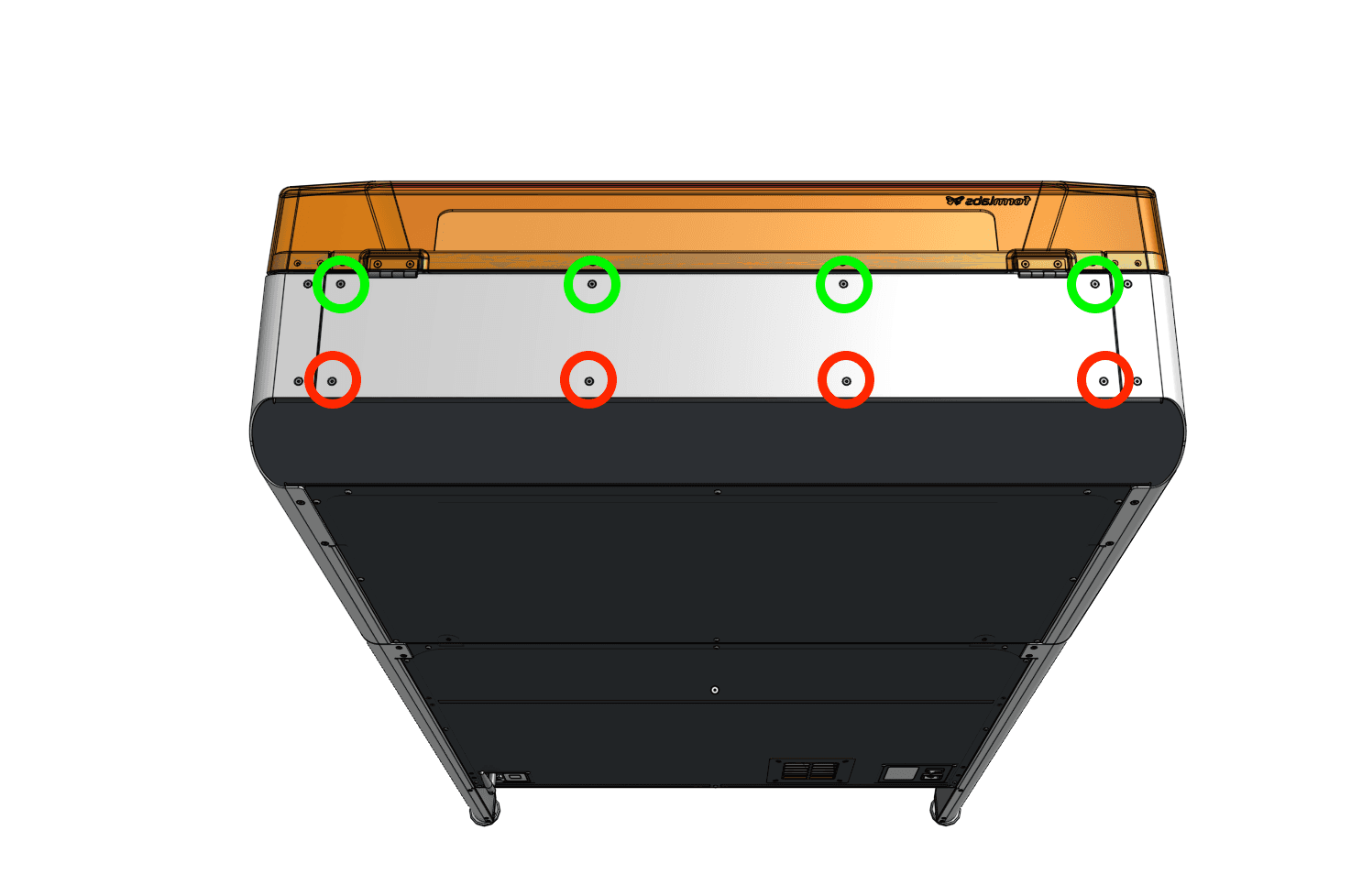

使用 2.5mm 六角扳手，拧松并取下将顶部箱体面板固定在 Fuse Sift 上的八颗沉头螺丝。靠近护罩的四颗螺丝为 10.0mm，靠近 Fuse Sift 后部的四颗螺丝为 8.0mm。将螺丝放在一旁。
在拧下最后一颗螺丝时，握住面板以防其掉落。
第 2 步：拆卸箱体顶部面板
将顶部箱体面板从 Fuse Sift 上抬起，放在一旁。
拆卸 LED 板
概览：拆卸照亮 Fuse Sift 工作区的一个或两个 LED 灯板。
第 1 步：断开工作区照明电缆
如果尚未佩戴防静电手环，请佩戴防静电手环并将其连接到已知接地点。请勿将腕带连接到任何粉末涂层或涂漆表面。

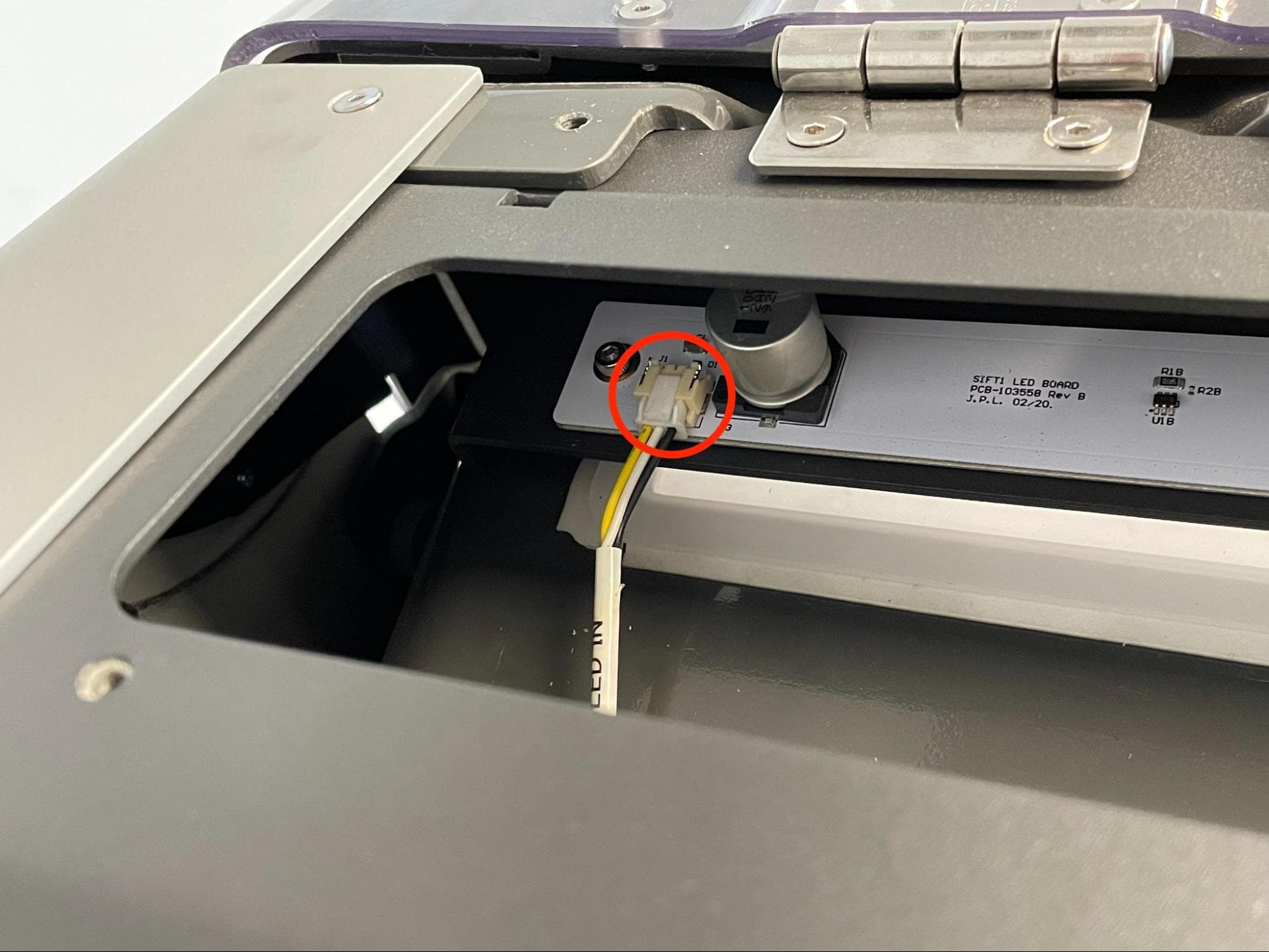

左侧板：LED IN
左侧板：LED OUT

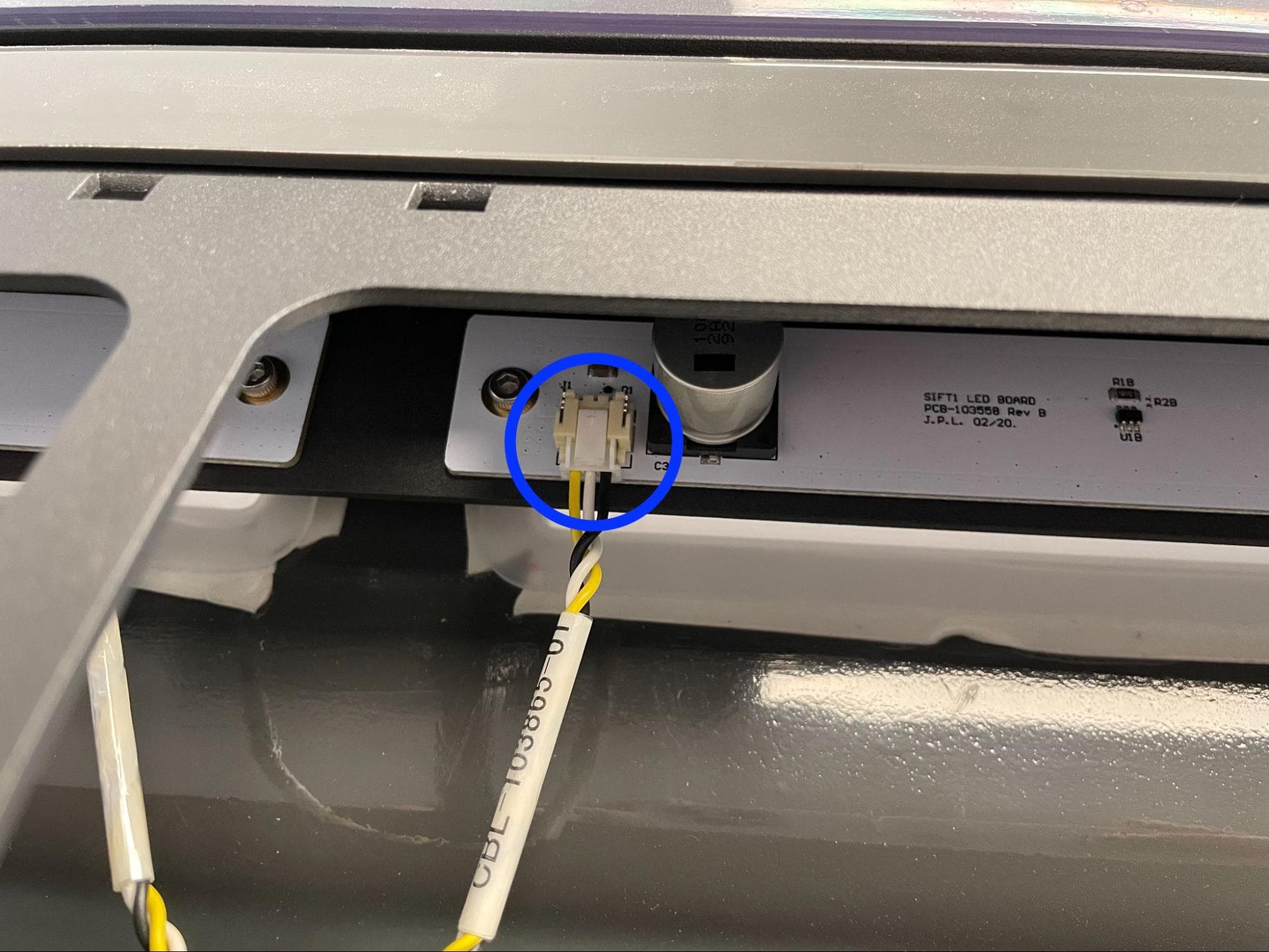

右侧板：CBL-103865-01
断开与待更换 LED 板的连接线。从机器背面看：
- 左侧板：LED IN 和 LED OUT
- 右侧板：CBL-103865-01
第 2 步：拧下工作区照明灯安装螺丝

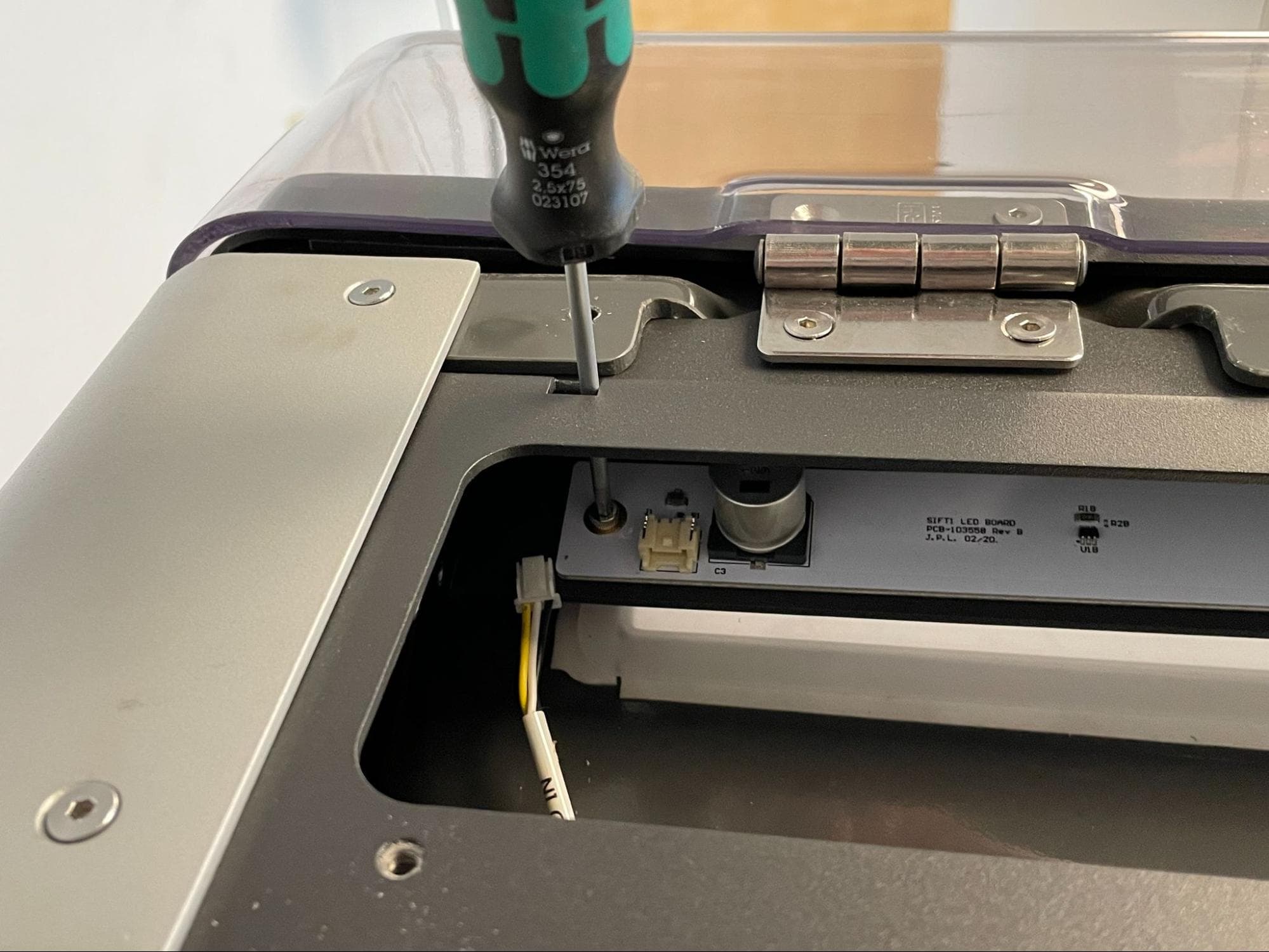

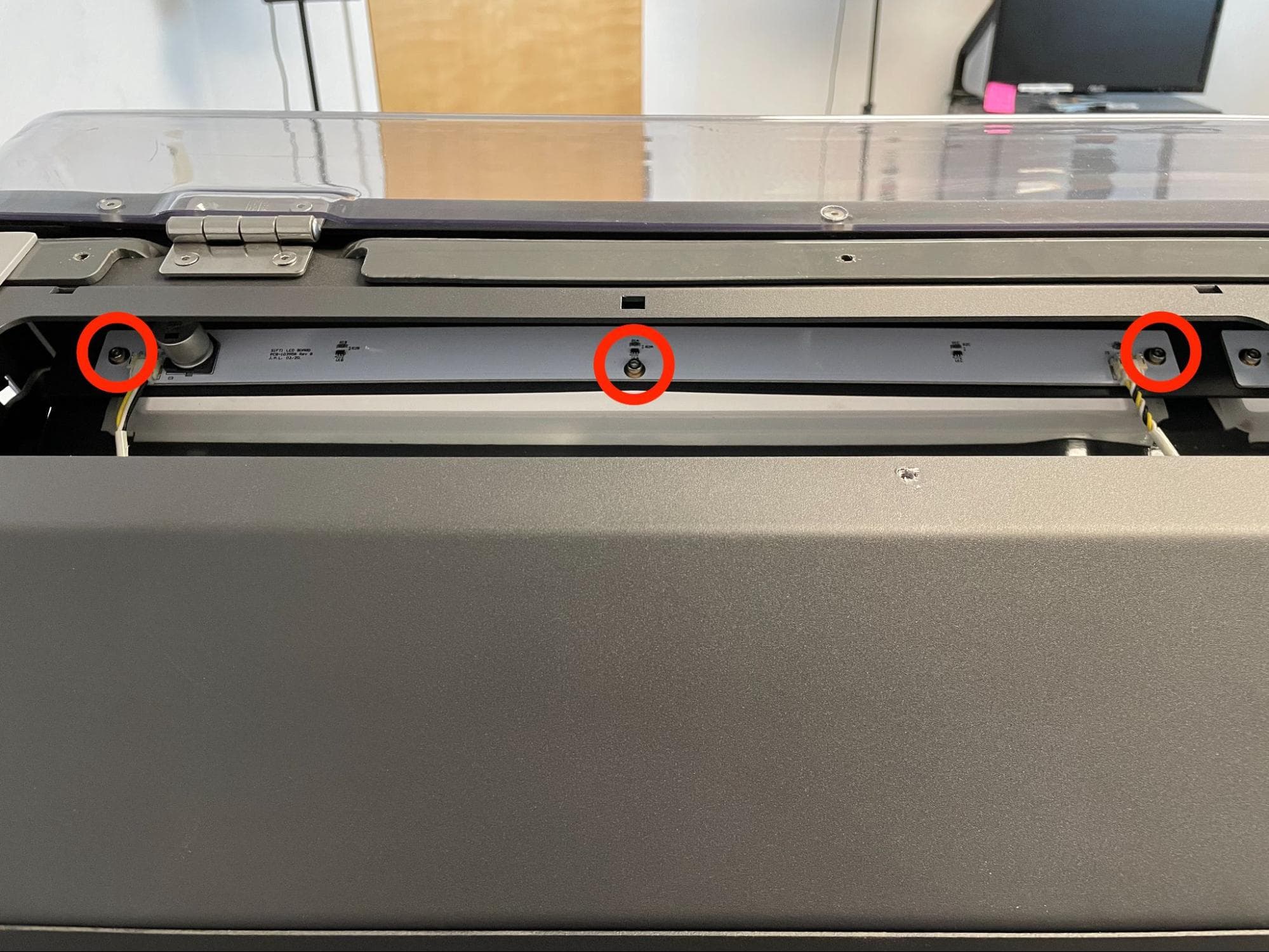

使用 2.5mm 六角扳手，拧松并取下固定 LED 板的三颗 10.0mm M4 平头螺丝。将扳手插入每颗平头螺丝上方的检修口。请勿使用内六角扳手，以免其掉入机器后部。将螺丝放在一旁。如果要同时更换两组 LED，请对另一块电路板重复上述步骤。
第 3 步：拆卸 LED 板
从 Fuse Sift 中取出 LED 板，放在一旁以便与电子废弃物一同处置。如果要同时更换两组 LED，请对另一块电路板重复上述步骤。
安装 LED 板替换件
概览：安装、固定并连接 LED 板替换件。
第 1 步：安装新的 LED 板

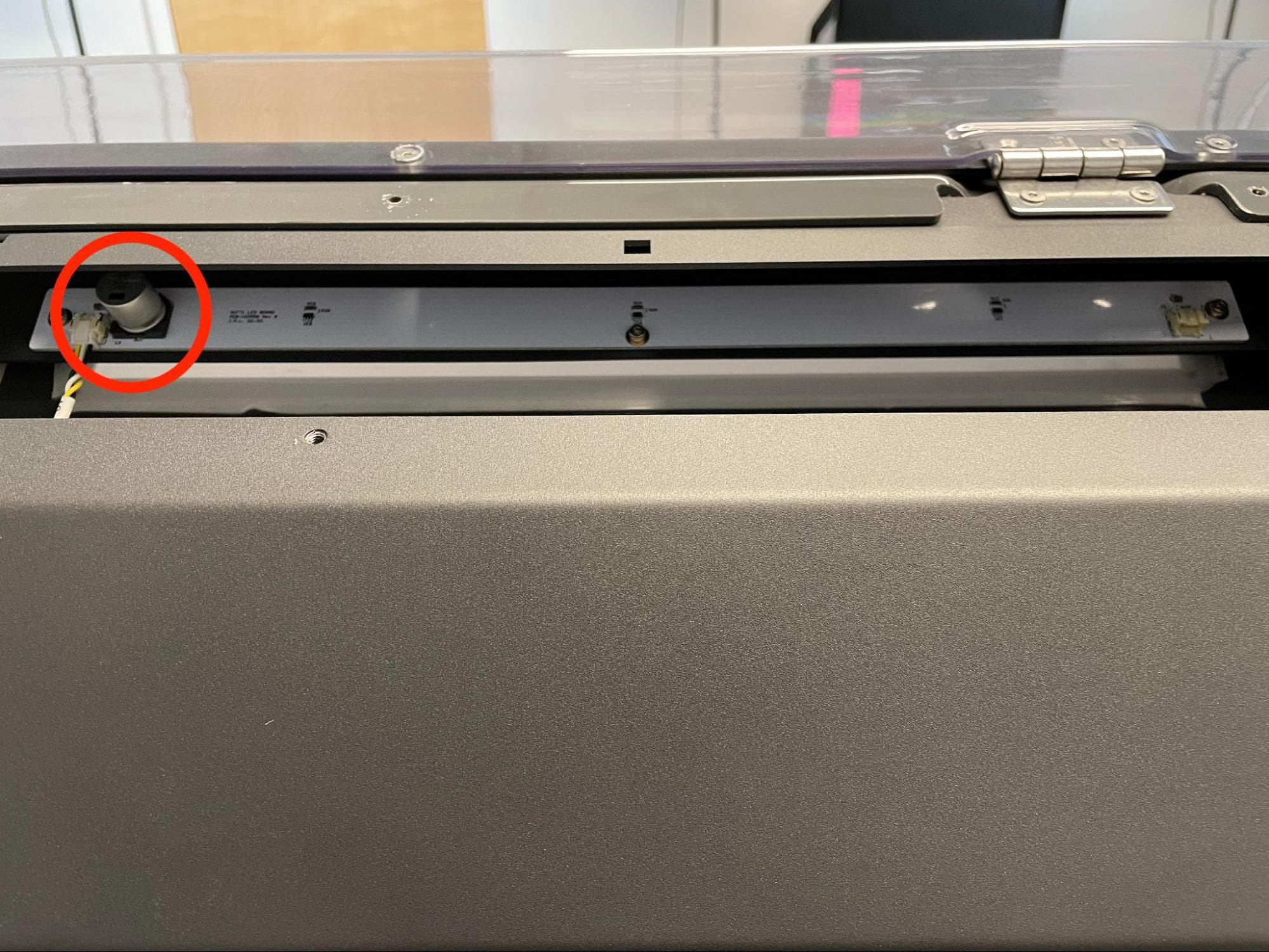

将新的 LED 板放置在左侧的大圆形电容器上。将其放置在 Fuse Sift 中的安装面上，将板上的三个螺孔与 Fuse Sift 中的相应孔对齐。如果要同时更换两组 LED，请对另一块电路板重复上述步骤。
第 2 步：固定 LED 板
在每颗 LED 板安装螺丝上涂抹少量 Loctite 243 或同等螺丝固定剂。将 10.0mm M3 平头螺丝分别拧入 LED 板的三个螺孔中。将 2.5mm 六角扳手插入每颗螺丝上方的检修口，拧紧螺丝，直至完全紧固。如果要同时更换两组 LED，请对另一块电路板重复上述步骤。
第 3 步：连接工作区照明电缆

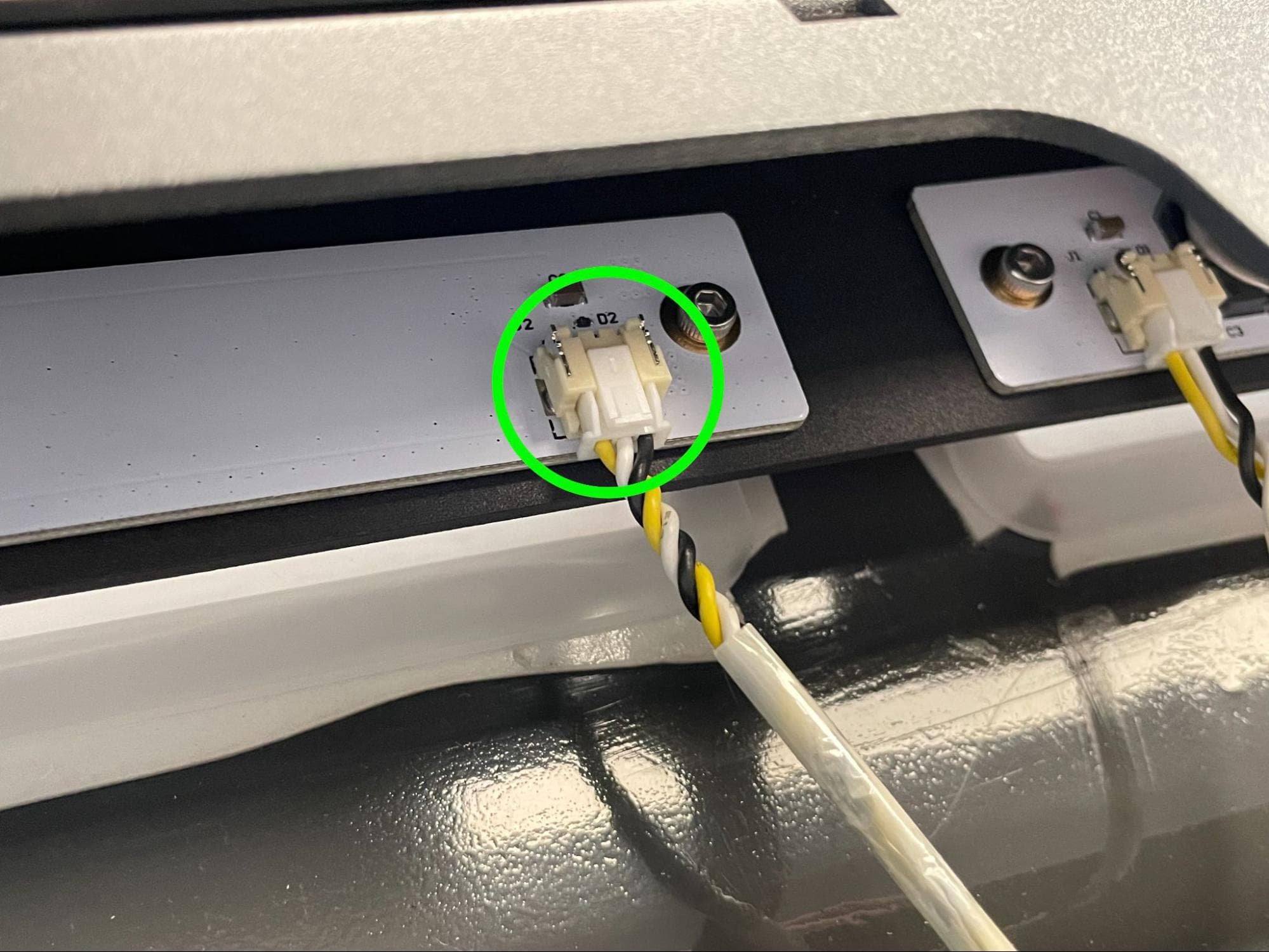

左侧板：LED IN
左侧板：LED OUT
右侧板：CBL-103865-01
将电缆连接到新的 LED 板上。从机器背面看：
- 左侧板：LED IN 和 LED OUT
- 右侧板：CBL-103865-01
重新安装打印机箱体顶部面板
概览：更换工作区照明灯后，安装并固定顶部箱体面板。
第 1 步：安装箱体顶部面板
将顶部箱体面板放在 Fuse Sift 顶部，将面板上的八个螺孔与 Fuse Sift 上的相应螺孔对齐。
第 2 步：固定箱体顶部面板
在八颗顶部箱体面板安装螺丝上涂抹少量 Loctite 243 或同等螺丝固定剂。在靠近机器后部的四个螺孔中各拧入一颗 8.0mm 螺丝。在靠近护罩的四个螺孔中各拧入一颗 10.0mm 螺丝。使用 2.5mm 六角扳手拧紧螺丝，直至完全紧固。
完成修复
概览： 安装新的工作区照明后，测试修复效果。
第 1 步：接通 Fuse Sift 电源
重新连接 Fuse Sift 的电源。将电源开关拨到 ON（开） 位置。
第 2 步：检查工作区照明
使用控制面板或触摸屏打开工作区照明。检查两组 LED 灯是否都已亮起。请联系 Formlabs Support 或您的 认证服务提供商，以分享操作结果。
