Resin Pumping System（树脂泵送系统）使用蠕动泵从容器中抽取树脂，并将其分配到 Formlabs 打印机的树脂槽中。如果泵的连接管损坏，泵可能无法正常分配树脂。请务必在使用 6 个月后或在同一树脂泵中使用新树脂类型时更换泵管，以先发生者为准。

请根据本指南更换 Resin Pumping System 树脂泵的泵管。

预计所需时间：10－20 分钟

概览： 准备好树脂泵和无尘的工作区，以便更换泵管。

第 1 步：准备工作区

清理工作区。确保工作区通风良好且没有灰尘。

第 2 步：从打印机上拆卸树脂泵

如果树脂泵当前安装在打印机上，请将其拆卸下来。

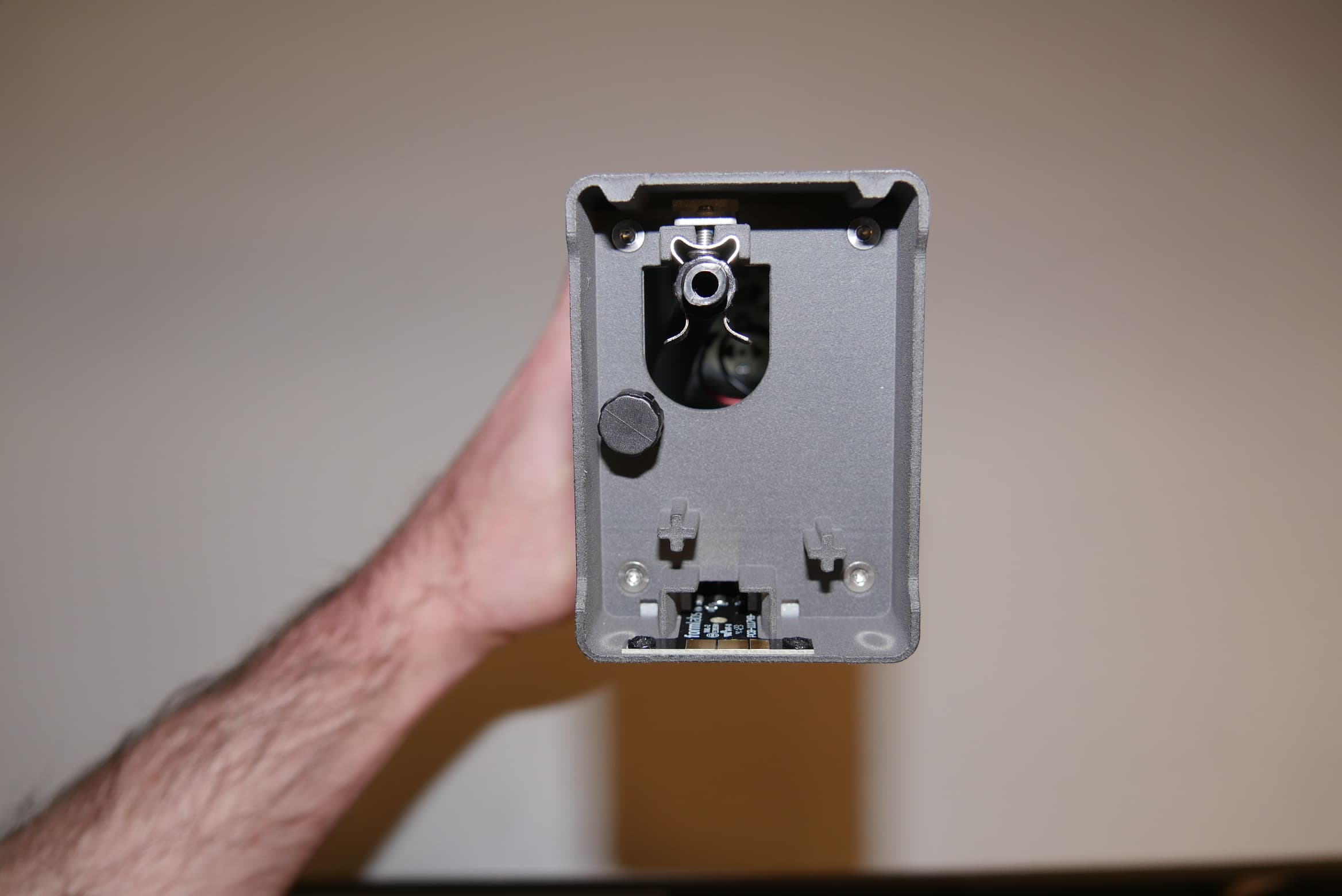

从泵底部的固定柱上拧下盖子，并将其拧到泵管的出口处，以防止树脂滴落到工作面上。

第 3 步：断开传输管连接

剪断将传输管固定在树脂泵上的束线带。从树脂泵上断开传输管。将传输管的自由端放在树脂容器上方，以防止树脂滴落到工作面上。

概览：打开树脂泵并拆卸泵管。

第 1 步：拧下树脂泵外壳螺丝

树脂泵外壳通过位于泵顶部的一颗六角螺丝固定在泵体上。使用 2.5mm 六角扳手拧松并取下螺丝。将螺丝放在一旁。

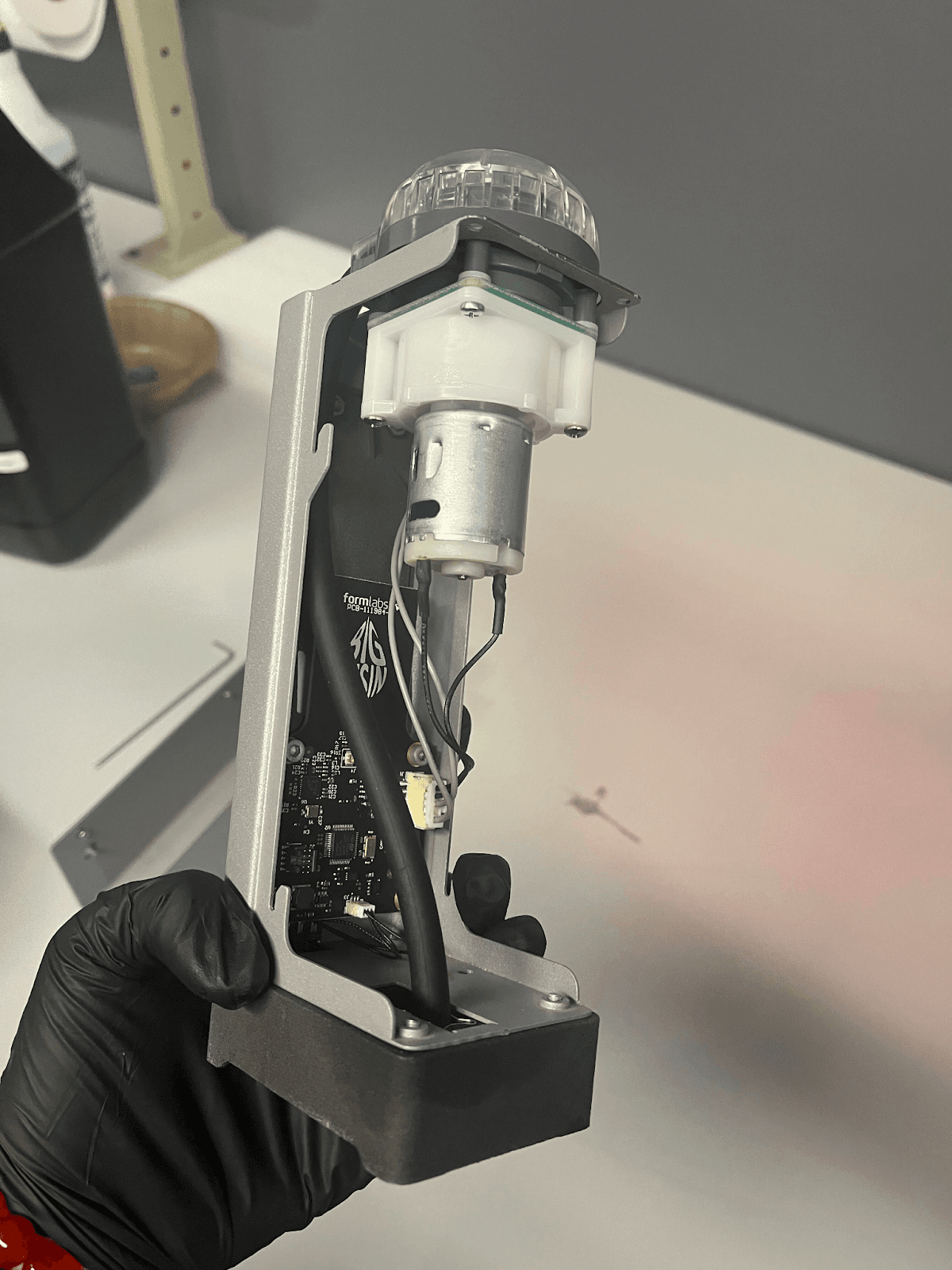

第 2 步：拆卸树脂泵外壳

握住树脂泵的把手。将把手向上拉离树脂泵底座，使外壳与泵体分离。将外壳放在一旁。

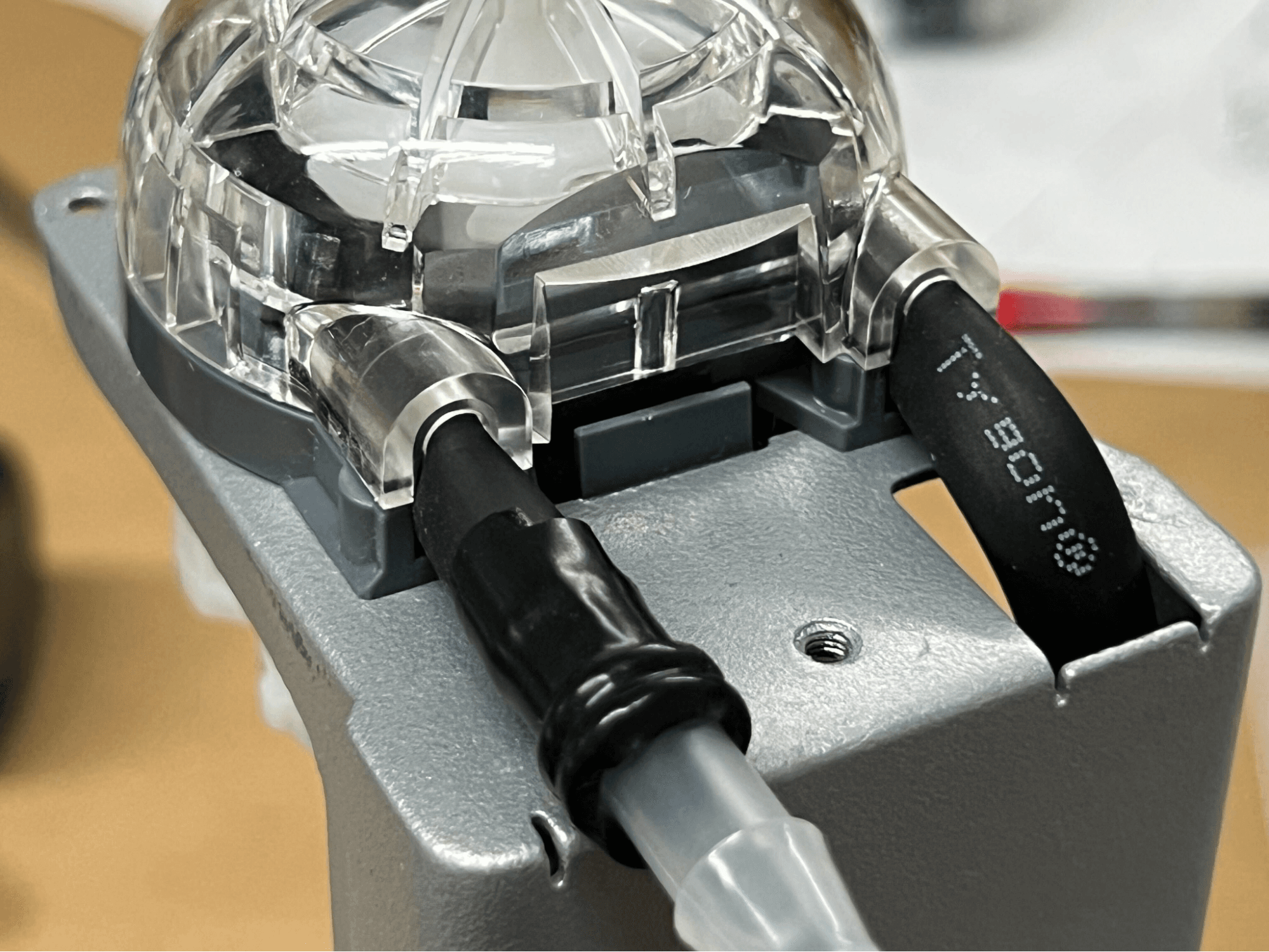

第 3 步：取下树脂泵盖

轻轻撬开泵马达顶部的透明塑料盖。将盖子放在一旁。

第 4 步：拆卸泵转子

将转子从马达组件中抬出。将转子放在一旁。

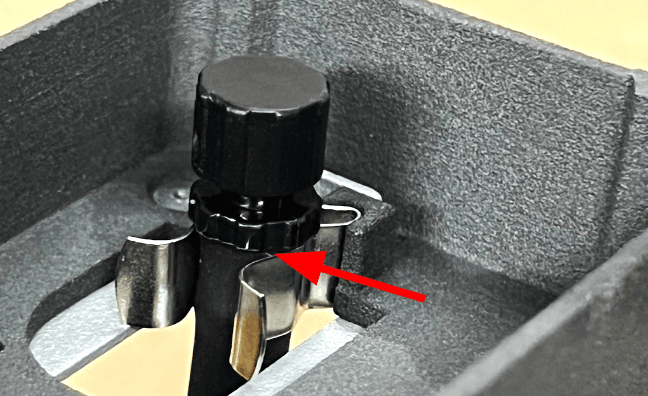

第 5 步：松开泵管

从树脂泵底部的固定夹上松开泵管。

第 6 步：拆卸泵管

将泵管从树脂泵中拔出。使用异丙醇或其他经 Formlabs 批准的溶剂冲洗泵管中的液态树脂，然后再进行处置。

概览： 拆卸泵管后，安装泵管替换件。

第 1 步：准备好备用泵管以便安装

较新的泵管替换套件在备用泵管上贴有贴纸。拆除贴纸或沿贴纸指示的线切割泵管，为安装做好准备：

• Form 4 代打印机：从管子上拆除贴纸。
• Form 3 打印机：在贴纸指示的线处剪断管子。

第 2 步：将输出倒钩压入泵管替换件中

将输出倒钩完全压入泵管替换件中。

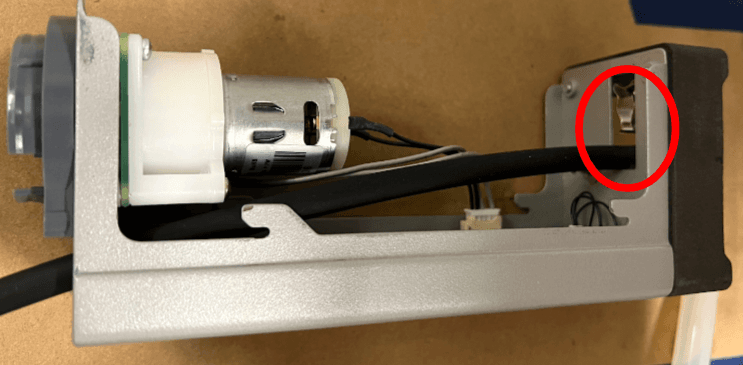

第 3 步：将泵管穿过树脂泵

将泵管替换件带盖的一端插入树脂泵的顶部。将其从树脂泵底部的固定夹旁引出。

第 4 步：将泵管夹到树脂泵上

将泵管压入固定夹。确保管端接头的边缘与固定夹底部齐平，且泵管不超出树脂泵的底部。

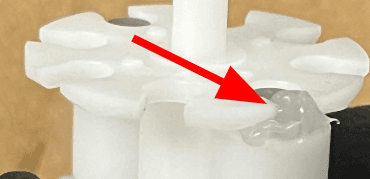

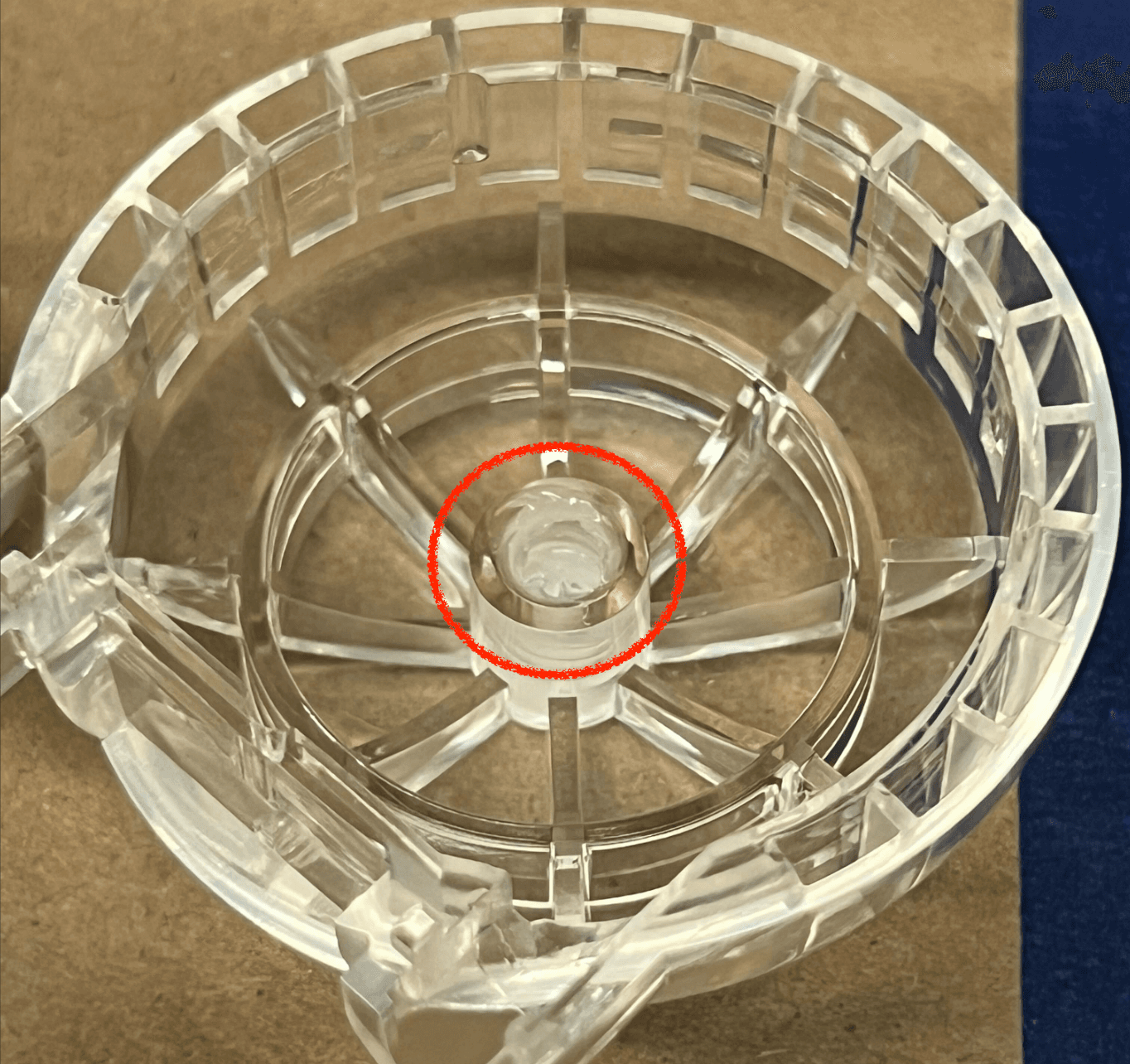

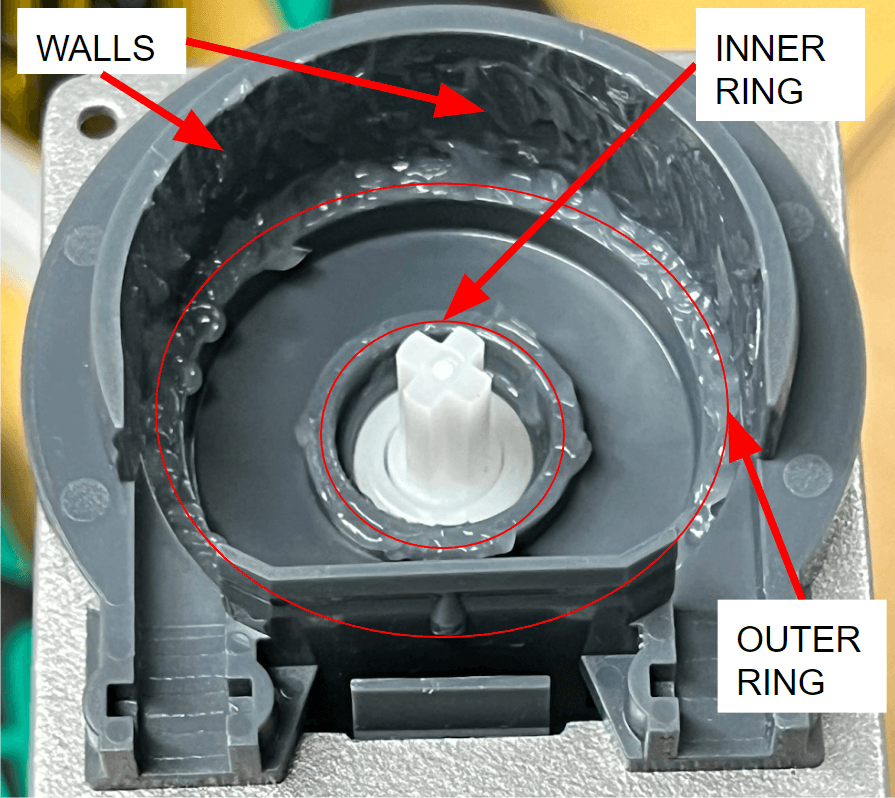

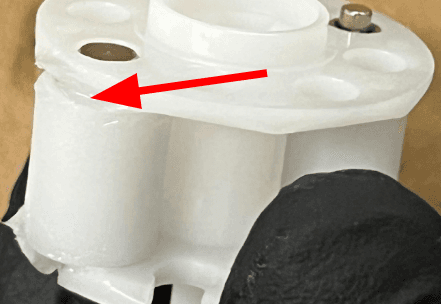

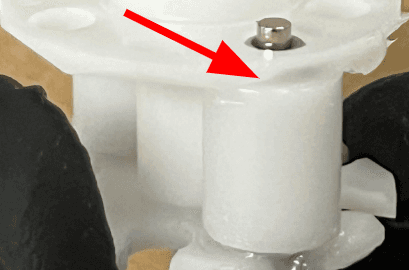

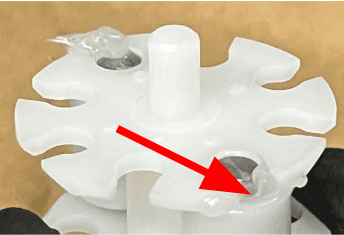

第 5 步：润滑树脂泵

在转子上的减压孔、与泵管接触的泵壁以及树脂泵盖的轴承表面中挤入少量润滑剂。

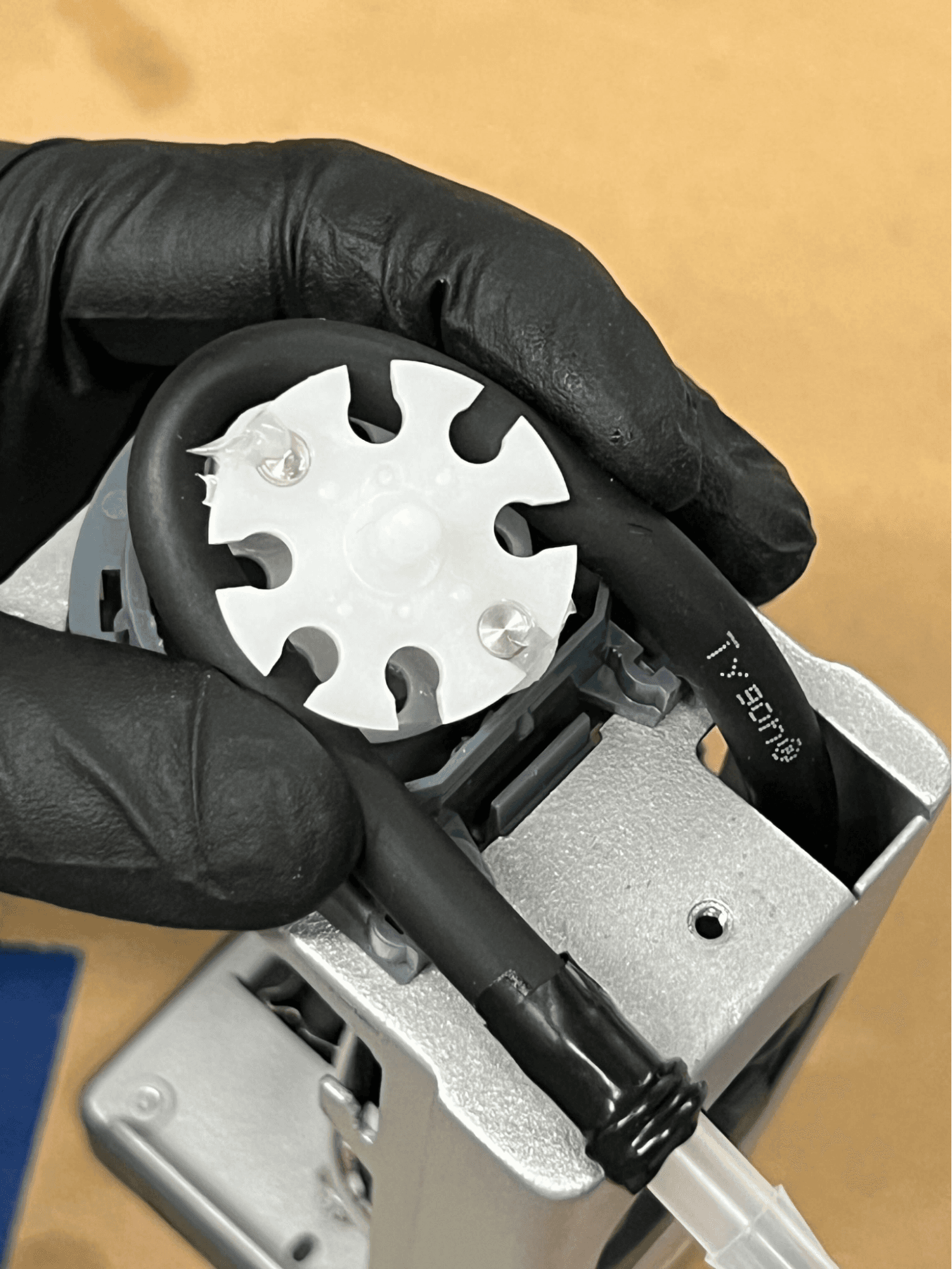

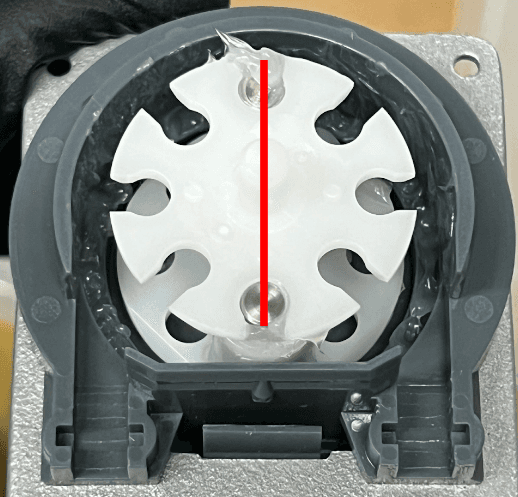

第 6 步：重新安装泵转子和泵管

转子与滚轴的位置如图所示。从顶部观察转子，将泵管的自由端从右向左绕在转子上。将转子和泵管放入树脂泵顶部的马达外壳中。

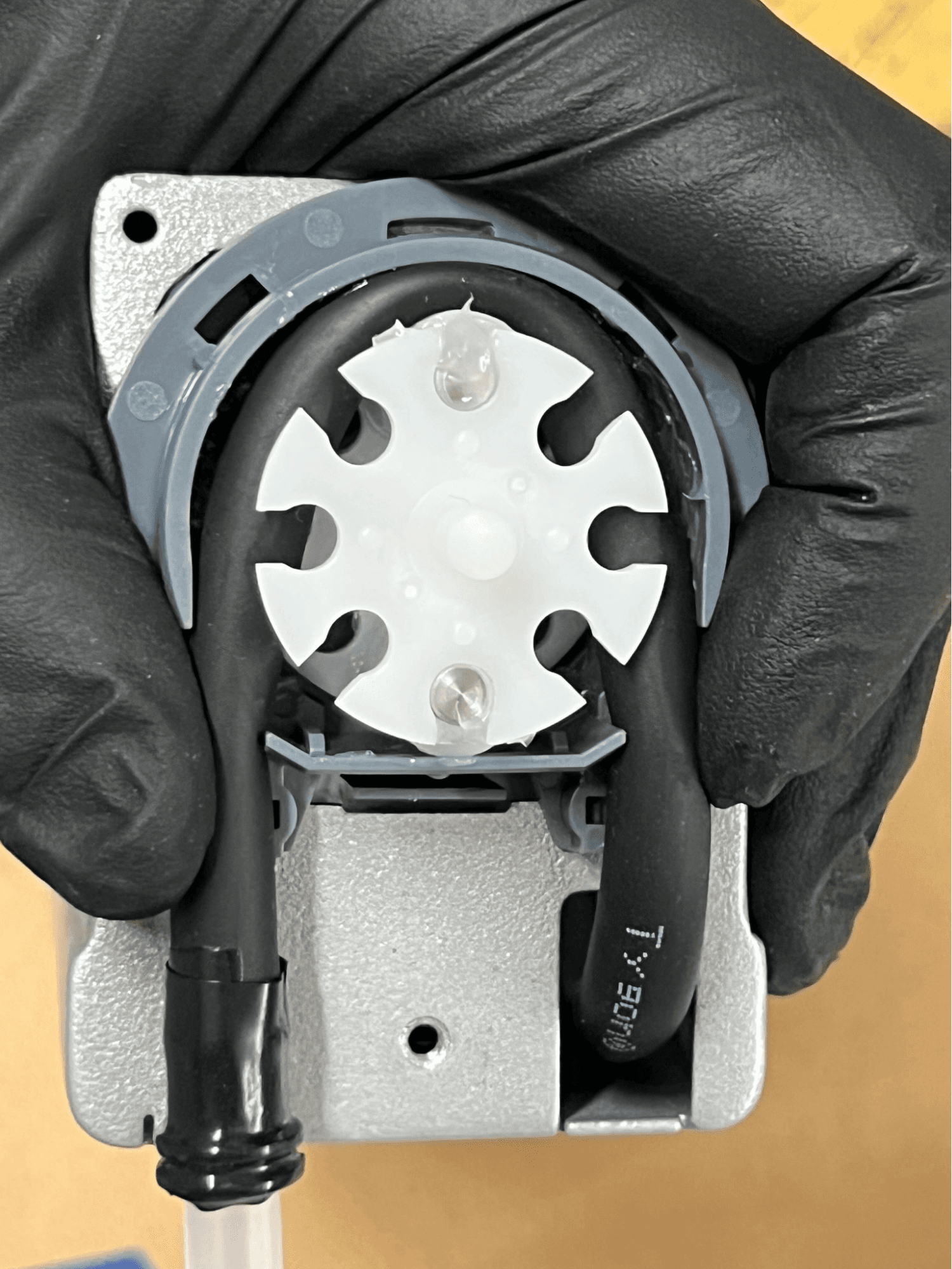

第 7 步：将泵管穿过夹紧点

将泵管压入马达外壳入口和出口处的夹紧点。

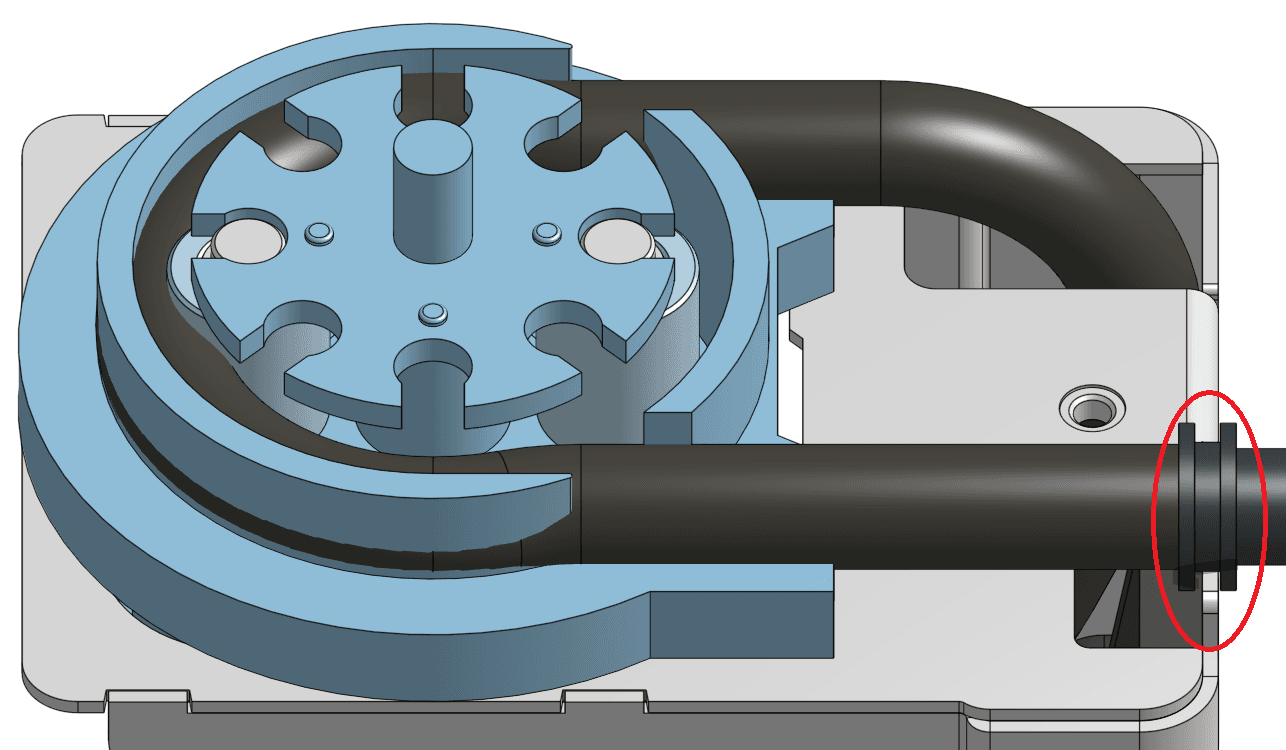

第 8 步：调整泵管

根据需要调整泵管，使其完全位于马达外壳边缘下方。将多余的松弛部分推入泵内，使泵管末端倒钩接头的固定槽与泵体的边缘对齐。

第 9 步：重新安装树脂泵

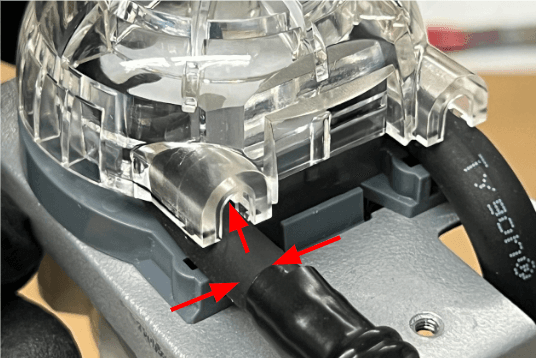

将树脂泵盖按压到树脂泵顶部，直到卡入到位。确保泵管没有夹在泵盖和泵体之间。泵盖应与泵体齐平。

第 10 步：重新安装树脂泵外壳

将树脂泵外壳滑到树脂泵主体上。正确安装后，外壳应与树脂泵体的底部齐平。

第 11 步：固定树脂泵外壳

将树脂泵外壳螺丝拧入泵顶部的螺孔。使用 2.5mm 的六角扳手将螺丝拧紧，直到紧固。

概览： 安装好新的泵管后，将树脂泵插入打印机， 进行最终检查

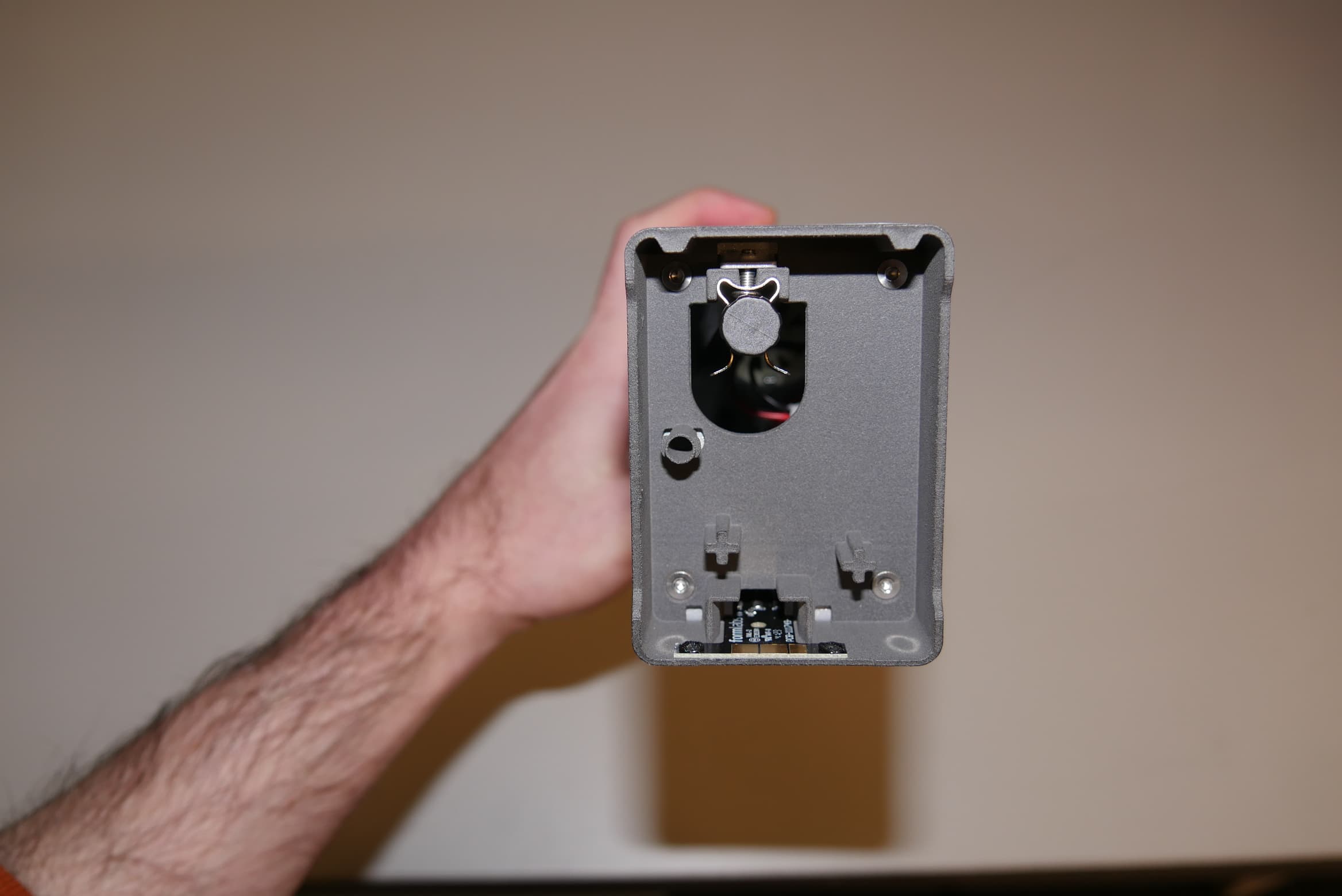

第 1 步：从泵管上取下鲁尔盖

拧下泵管出口的盖子。将盖子拧到泵底部的固定柱上，以便妥善保管。

第 2 步：连接传输管

将传输管按压到树脂泵顶部的倒钩接头上，直到管端与接头底座齐平，然后用束带固定传输管。

第 3 步：将树脂泵插入打印机

将树脂泵插入打印机的树脂盒插槽。传输管的走向应避免干扰打印机机罩或任何其他移动部件。

第 4 步：运行测试打印

开始测试打印。监控打印机，确保树脂泵正确分配树脂。请联系 Formlabs Support 或您的 授权经销商，以分享操作结果。
