设置 Formlabs Powder-safe Vacuum

设置 Formlabs Powder-safe Vacuum

Formlabs Powder-Safe Vacuum 是一款符合安全标准、可轻松集成的 SLS 3D 打印真空装置，可降低保持 Fuse 系列打印机生态圈安全清洁的成本。

经 Formlabs 验证，该真空装置在按规定使用时符合 NFPA-652 标准。该设备只能与 Formlabs 聚合物 SLS 粉末和 Fuse 生态圈搭配使用，目前仅在北美地区有售。如果您需要 II 类 II 分区II 类环境合规性要求，或位于北美以外地区，请购买我们与 Fuse Sift 兼容的工业真空装置选项。

为 Formlabs Powder-safe Vacuum 规划合适的位置。购买其他耗材，确保在 Formlabs Powder-Safe Vacuum 到达后可以开始使用。

连接真空软管和接地带，通电后即可安全使用 Powder-safe Vacuum。

注意：

  • 使用前利用随附的接地带将真空软管接地。仅可在软管接地时使用。
  • 请勿与金属粉尘或其他高度可燃材料（MIE < 30mJ）一起使用。
  • 请勿在电气分类区域使用。
  • 请勿在会产生余烬或火花的工艺中使用，或在涉及易燃液体、蒸汽或气体的工艺中使用。
  • 请联系 Festool 以获得产品支持。有关完整的产品信息，请参阅 Festool 产品手册。

Powder-safe Vacuum 拆箱

Powder-safe Vacuum 置于纸板箱内进行运输。配件位于设备上方的一个纸板箱中。拆箱过程中，应检查 Powder-safe Vacuum 是否损坏或有无物品缺失。如产品发生损坏或有物品缺失，请联系 Formlabs Support 或您的授权经销商。

Powder-Safe Vacuum 拆箱：

  1. 从顶部打开包装箱。
  2. 抬起并移开包含配件的纸板箱。
  3. 抓住底座将 Powder-safe Vacuum 从纸箱中提起。

注意：

请移除所有包装材料后再接通电源。请保留所有包装和泡沫衬垫，以便享受保修服务。

Powder-safe Vacuum 组件

  1. 电源：为 Powder-Safe Vacuum 供电。规格：24V，2A。
  2. 吸尘软管支架：将吸尘软管固定到位。
  3. 电缆和配件支架：用于容纳电缆和配件的托盘。
  4. 把手：用于便于运输的手持部件。
  5. 锁：解锁后可操作电缆和配件支架。
  6. HEPA 过滤器： 收集粉末和碎屑。
  7. 锁扣：解锁以操作集污器。
  8. 空气排气口： 将循环空气吹出 Formlabs Powder-Safe Vacuum。
  9. 集污器：收集过滤袋内的粉末和碎屑。
  10. 电源开关：按下可打开和关闭设备。
  11. MAN（手动）按钮：在待机模式下，按下该按钮可手动打开 Formlabs Powder-Safe Vacuum。
  12. 吸力调节：按下 + 和 - 按钮可调节真空吸力。绿灯表示待机模式。红灯表示集污器已满。

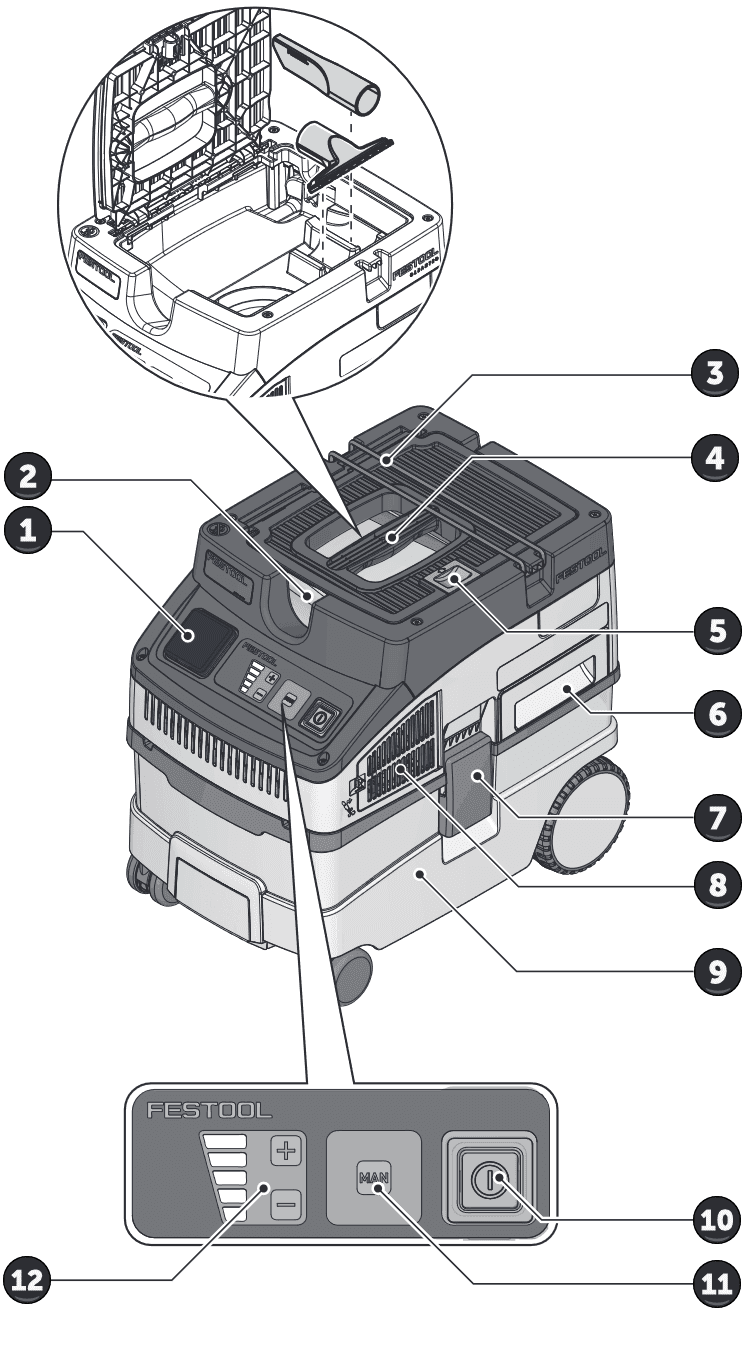

Formlabs Powder-safe Vacuum 组件

Powder-safe Vacuum 安装

将 Powder-safe Vacuum 放在一片干净、平整且靠近电源的台面。

连接真空软管和接地带，通电后即可安全使用 Powder-safe Vacuum。

连接接地带

  1. 松开并抬起盖子，操作真空软管连接处。
  2. 抬起电源端口盖。

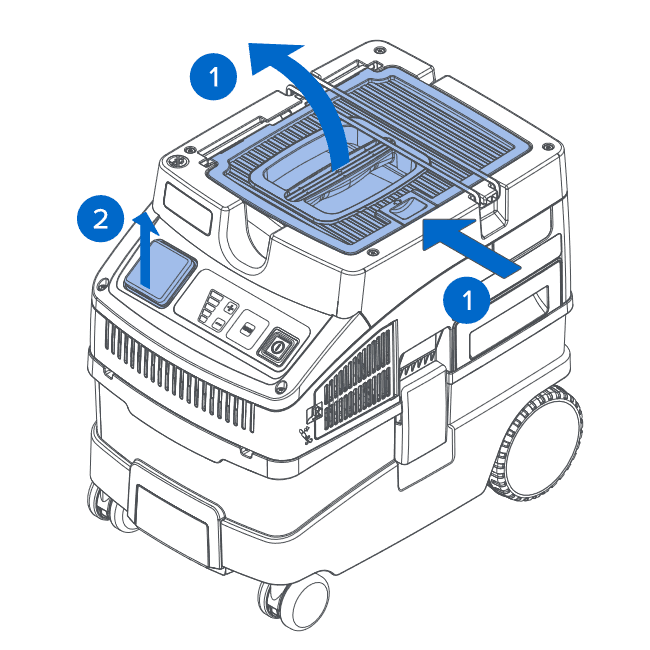

打开盖子。
  1. 将接地插头插入电源端口。
  2. 将防静电带插入接地插头。

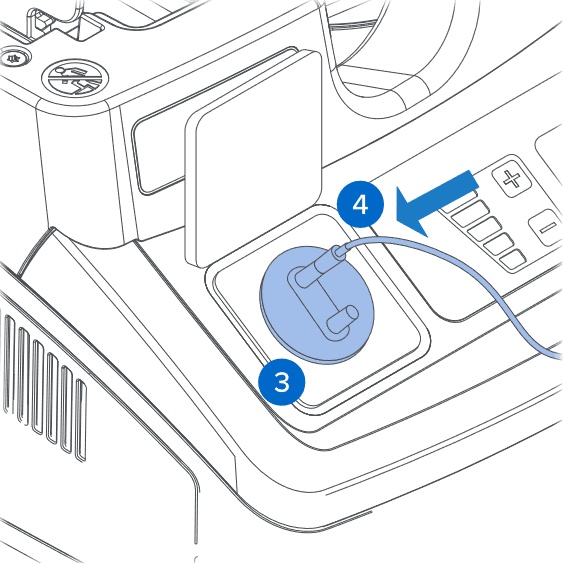

握住接地插头。
  1. 将防静电带的另一端缠绕在真空软管与设备连接的一端。
将接地带缠绕在软管末端。

安装真空软管

  1. 将吸尘软管牢固地连接到吸尘装置上。
  2. 将软管铺平。
  3. 关闭并锁定盖子。

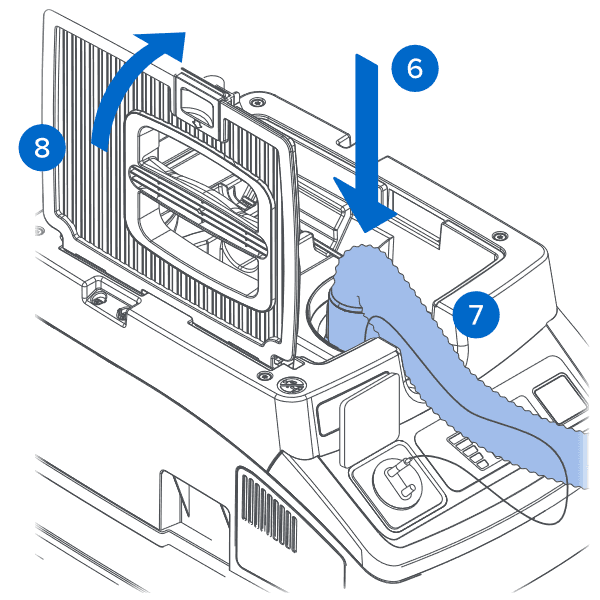

安装真空软管。

连接电源

  1. 将吸尘装置插入接地的墙壁插座。
  2. 与 Fuse Sift 搭配使用：将软管连接到机器左侧的端口。
  3. 根据需要使用真空装置上的按钮接通或关闭电源。

Powder-safe Vacuum 维护

清洁 HEPA 过滤器

定期检查 HEPA 过滤器。在过滤器中碎屑饱和时进行真空清理，以延长其使用寿命并确保正常运行。

检查 HEPA 过滤器：

  1. 关闭 Powder-Safe Vacuum。
  2. 拉出 HEPA 过滤器抽屉。
  3. 如果过滤器中碎屑已饱和，进行真空清理。如果清洁后 HEPA 过滤器仍然明显脏污，请用 Festool Main Filter HEPA-HF-CT COMP (204201) 替换。
  4. 插入 HEPA 过滤器。

清理集污器

当集污器已满时，控制面板上的红色 LED 灯会亮起。定期检查集污器，装满后清空。

清空集污器：

  1. 关闭 Powder-Safe Vacuum。
  2. 松开锁箍。
  3. 拆卸机器的顶部部分。将其放在一旁。
  4. 拉动过滤袋上的插片，直到过滤袋开口完全打开。
  5. 从集污器中取出过滤袋。
  6. 清空过滤袋。如果清洁后过滤袋仍然明显脏污，请用 Festool SELFCLEAN Filter Bag SC-FIS-CT (204308) 更换。
  7. 插入过滤袋。
  8. 将机器上部安装到底座上。
  9. 锁定锁箍。

其他用品

购买以下其他物品：

  • 过滤袋：定期检查过滤袋，装满后清空。如果清洁后过滤袋仍然明显脏污，请用 Festool SELFCLEAN Filter Bag SC-FIS-CT (204308) 替换，由 Festool USA 提供。
  • HEPA 过滤器：定期检查 HEPA 过滤器。当过滤器吸满碎屑时对其进行真空清理，以延长其使用寿命并确保正常运行。如果清洁后 HEPA 过滤器仍然明显脏污，请用 Festool Main Filter HEPA-HF-CT COMP (204201) 进行更换，由 Festool USA 提供。
  • 个人防护装备：无粉、耐化学腐蚀的一次性手套（丁腈或氯丁橡胶）。
