采用轻触式支撑进行打印 (Form 3/Form 3B)

采用轻触式支撑进行打印 (Form 3/Form 3B)

支撑结构在 SLA 3D 打印中必不可少，但需要移除，并且经常会留下痕迹。我们的全新 Low Force Stereolithography (LFS) 技术结合使用较小的激光光斑尺寸，使 Form 3/Form 3B 可以采用易于移除的新支撑结构来打印部件。这些经过重新设计的支撑比常规支撑提供了更多的稳定性，而无需花费较长的后处理时间。

“轻触式支撑”这一术语指的是对所有 Form 3/3B 打印机的支撑结构所做出的各种持续改进。每种树脂都有独特的支撑结构，专门针对该树脂的应用进行定制，例如 Castable Wax Resin 的轻触式支撑。

注：

从 PreForm 3.5 开始，所有在 Form 3/Form 3B 上打印的部件都具有轻触式支撑。

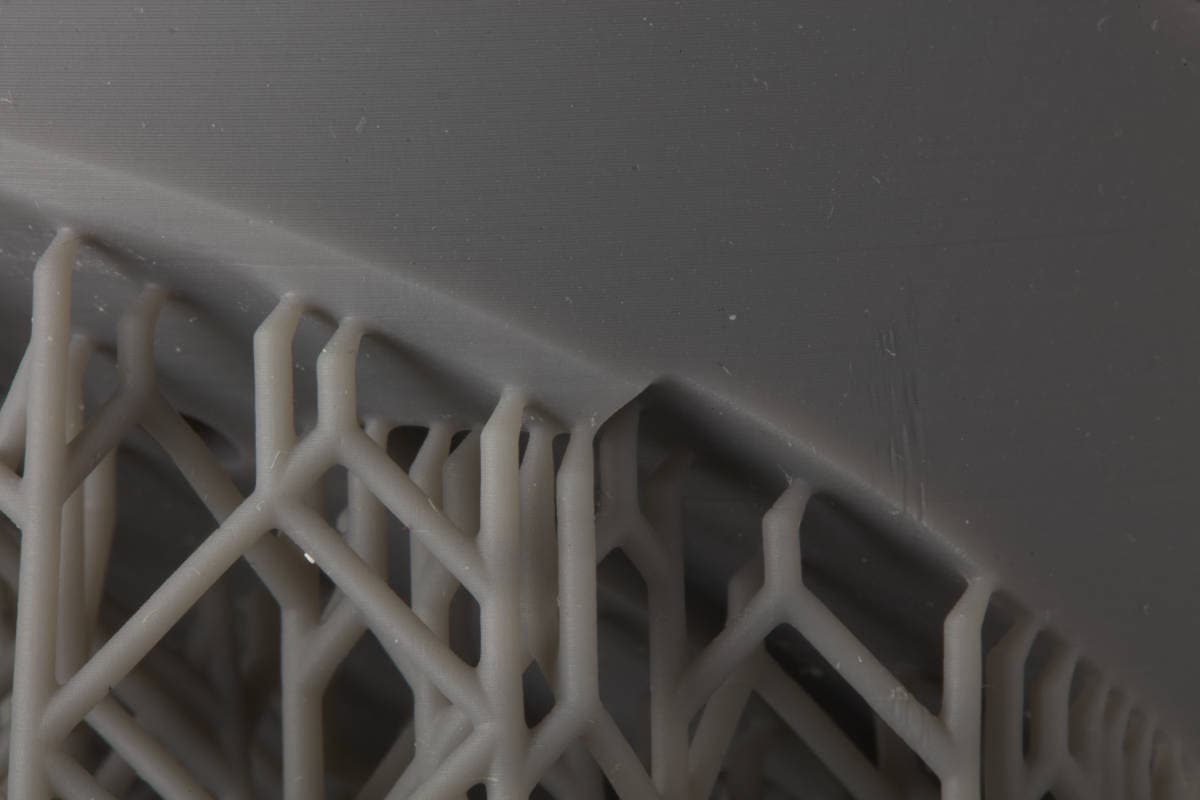

Form 2 支撑结构的快照，显示了脚手架结构如何由部件表面附近的许多交联结构组成。

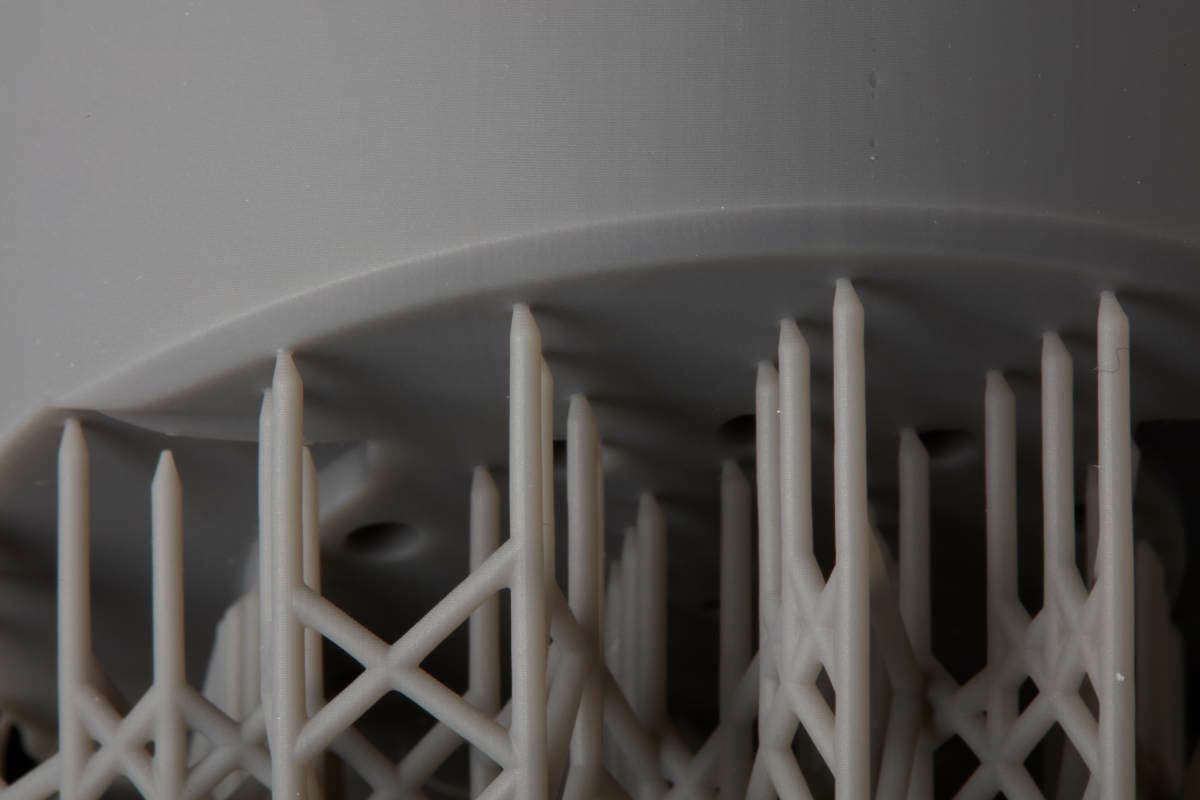

Form 3 支撑结构的快照，显示了脚手架结构如何由大部分垂直结构组成，而部件表面附近没有交联结构。

左：Form 2 中 Grey Resin 的支撑结构。

右图：Form 3 中 Grey Resin 的支撑结构。

重新设计支撑结构

PreForm 生成的支撑交联在一起以提高强度和附着力。在 Form 2 上，这种交联结构填充了基座和打印件之间的整个空间，从而形成了刚性均匀的支撑结构。由于支撑结构在各处的强度相当，因此在去除过程中可能会意外断裂。

Form 3/Form 3B 的剥离力明显低于 Form 2。因此，支撑结构无需在每个点都非常坚固。重新设计充分利用了这些较小的作用力，既减小了接触点的尺寸，又减少了交联的数量，从而使支撑更易于用手移除。现在，当您从支撑上拆下部件时，施加到打印件上的所有压力都只会沿着支撑接触点分布。

Form 3/Form 3B 支撑结构进行了以下改进：

  • 更灵活的支架结构
  • 更坚固、更刚性的基底
  • 更小、更窄的支撑接触点
  • 支架结构内更强的交联性，可将整个支撑结构连接在一起以抵抗外部压力
  • 靠近打印部件的支撑部分没有交联性，可在施加压力时弯曲
  • 支架结构内的刚性和靠近支撑接触点的柔韧性相结合，可在部件表面形成干净的断裂

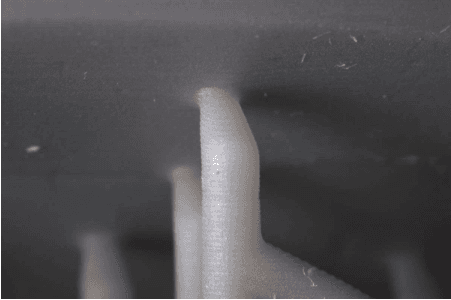

Form 2 上的接触点尺寸的特写放大镜头，其大小几乎与脚手架结构相同。

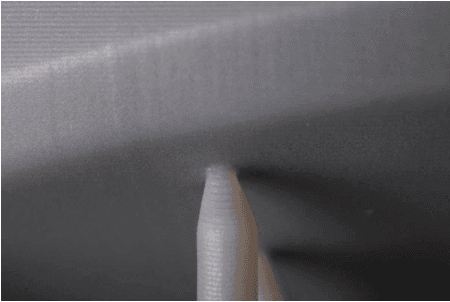

Form 3 上的接触点尺寸的特写放大镜头，其尺寸明显小于脚手架结构。

左：在 Form 2 中使用 Grey Resin 打印的接触点尺寸较大部件。

右图：在 Form 3 中使用 Grey Resin 打印较小的接触点尺寸。

去除支撑的效果对比

当用手拆除支撑时，Form 3/Form 3B 上重新设计过的支撑结构残留的材料少得多。

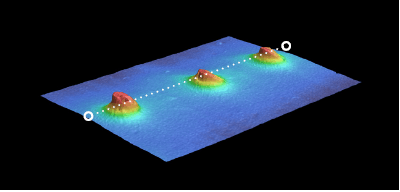

去支撑部件的表面光度扫描件显示了不同深浅的红色和橙色，以突出显示 Form 2 支撑结构留下的较大支撑痕迹。

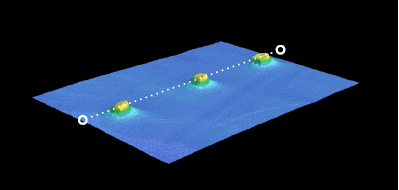

去支撑部件的表面光度扫描件显示了不同深浅的黄色和绿色，以突出显示 Form 3 支撑结构留下的较小支撑痕迹。

左图：Form 2 中移除部件后材料残留物的轮廓仪扫描。

右图：Form 3/Form 3B 中移除部件后材料残留的轮廓仪扫描。
