X/Y Scaling (Fuse 1 generation printers)

X/Y Scaling (Fuse 1 generation printers)

每台 Formlabs SLS 打印机都会在出厂时经过严格校准。Fuse 1 代打印机具有优化尺寸配合的设置，可用于需要高精度的应用。

X/Y Scaling（X/Y 轴缩放）是 Fuse 1 代打印机中的高级校准工具。Formlabs 建议调整 X/Y Scaling（X/Y 轴缩放）设置，以在 ±150μm 公差范围内提高打印部件的尺寸精度和可复制性。

完成以下步骤，调整打印机的拟合度：

  1. 打印测试文件。
  2. 对打印部件进行后处理。
  3. 测量测试打印件。
  4. 应用新设置。

打印测试文件

准备打印机

在打印测试文件之前，确保打印机使用最新版本固件，并插入干净的成型室。

  1. 将最新版本的固件下载到待测试的打印机中。
  2. 在打印机触摸屏上，点击齿轮图标。随即显示 Settings（设置）界面。
  3. 点击 System（系统）> Firmware Update（固件更新）。
  4. 安装固件更新后，在触摸屏上确认重新启动系统，或等待 30 秒以自动重启。
  5. 将成型室插入打印机。

在进行任何新的调整之前，请务必将 X/Y 轴缩放设置重置为出厂默认设置。否则可能导致校准不准确。

  1. 在打印机触摸屏上，点击齿轮图标。随即显示 Settings（设置）界面。
  2. 点击 Calibration（校准）> X/Y Scaling（X/Y 轴缩放）。X/Y Scaling（X/Y 轴缩放）界面随即打开。
  3. 点击 Next（下一步）。X/Y Scaling（X/Y 轴缩放）输入界面随即显示。
  4. 点击 Skip（跳过）。
  5. 将 X Scaling（X 轴缩放）和 Y Scaling（Y 轴缩放）滑块均拖动到 0.00%。点击 Done（完成）。

在 PreForm 中准备模型

  1. 在计算机中下载最新版本的 PreForm。
  2. 下载测试文件。X/Y Scaling（X/Y 轴缩放）测试打印件为一个双面打印部件。
  3. 打开 PreForm。
  4. 在 PreForm 中打开测试打印文件。请勿移动、重新缩放或重新定向模型。X/Y Scaling test print in PreForm
  5. 选择所需的打印机，以打印 X/Y 轴缩放测试打印件。
  6. 选择材料。
更改 Fuse 1 代打印机的材料或打印设置

注：

如果更改了打印设置或切换了与打印机相关的粉末类型，则重新打印测试打印并重新进行 X/Y Scaling（X/Y 轴缩放）校准。

  1. 单击橙色的 Print（打印）按钮，发送任务。
  2. 在打印机上开始打印任务。

对测试打印件进行后处理

冷却成型室

SLS 打印部件对突然、剧烈的温度变化较为敏感。打印后，打印任务需要在成型室中冷却，以减轻打印部件的热应力。未进行适当冷却的部件可能会变形，不适合用于 X/Y 轴缩放校准。

Formlabs 建议将 X/Y 轴缩放测试打印件置于成型室中至少 5 小时 30 分钟后再进行后处理。

  1. 在处理打印件之前，请确认打印箱体的温度不高于 35ºC
    2. 。
  • 成型室彻底冷却后，将其从打印机中取出。

    • 对打印部件进行后处理

    1. 将成型室插入 Fuse Sift。
    2. 取出料块，提取 X/Y 轴缩放测试打印件。

    注：

    X/Y 轴缩放测试文件还可以在测试打印件上方打印出 Formlabs 小蝴蝶。在校准测试中，并非必须打印 Formlabs 蝴蝶，可以选择不打印。

    1. 在 Fuse Sift 中彻底清除测试打印件的粉末。
    2. 对测试打印件进行介质喷砂处理，以完全清除部件上的一切剩余粉末和 Surface Armor。在清除 24 个测量点处的粉末时要特别注意，以确保进行精确校准。

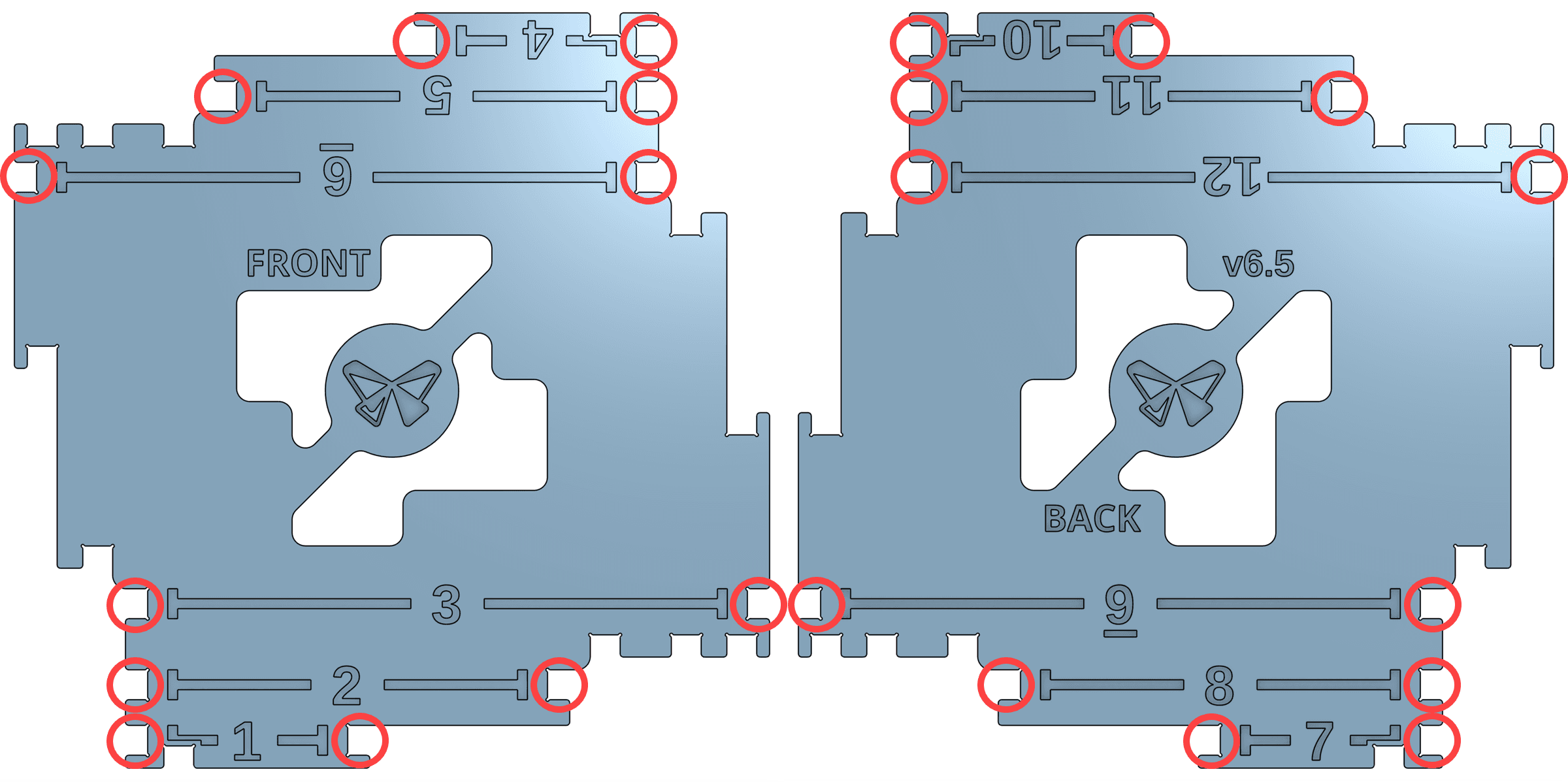

    X/Y 缩放测试打印件图解

    测量 X/Y 轴缩放测试打印件

    在打印、冷却和介质喷砂完成后，测量测试打印件。使用一组卡尺来确定每对测量槽的间距，并将数值输入到打印机用户界面，以精确校准 Fuse 1 代打印机。

    测量测试打印件

    1. 完全闭合卡尺的钳口。在测量 X/Y 轴缩放打印件前，请将卡尺归零。在整个测量过程中检查零点，以确保校准过程中无测量误差。
    2. 在打印部件正面的第一对测量槽处测量测试打印件。写下测量数值。

    为了确保读数准确：

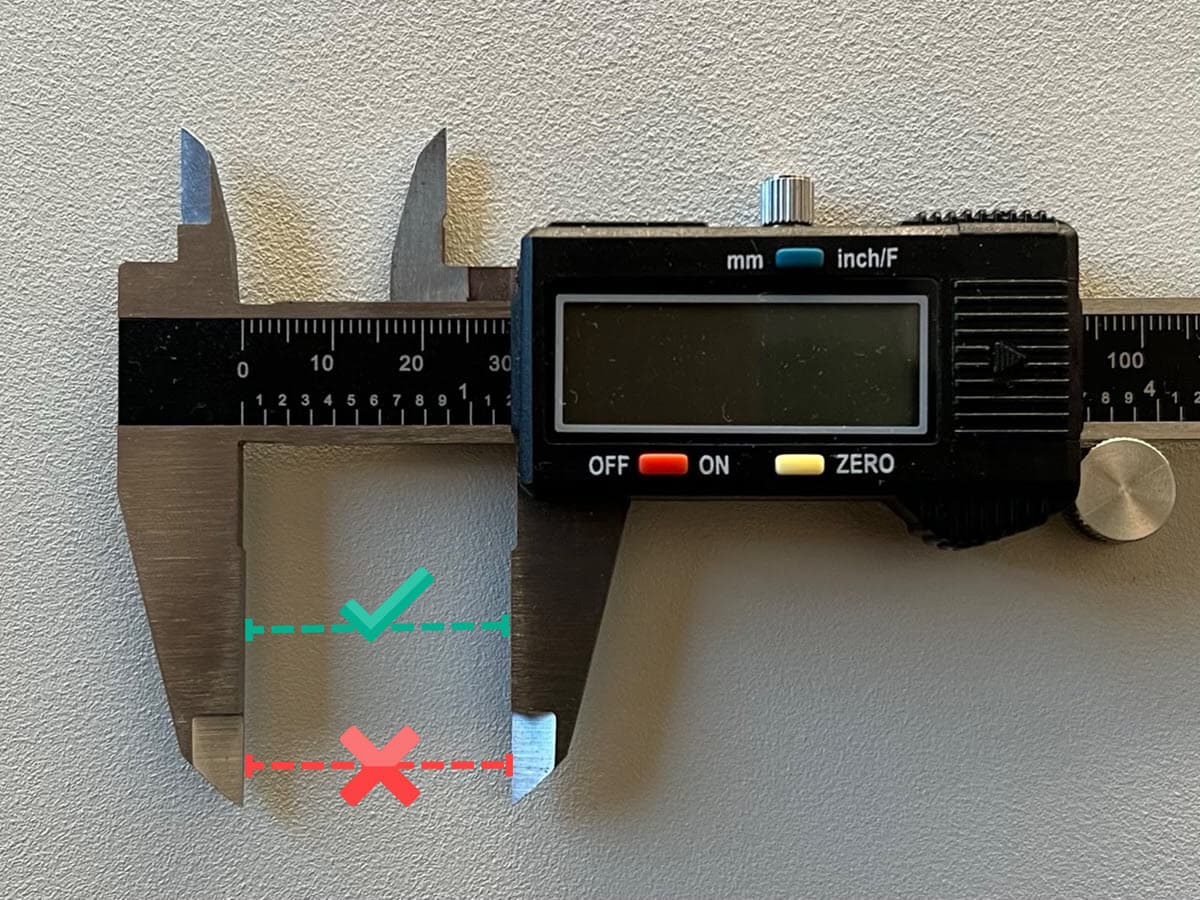

    • 在卡尺钳口下部的平坦部分测量测试打印件
    在卡尺钳口下部的平坦部分测量测试打印件

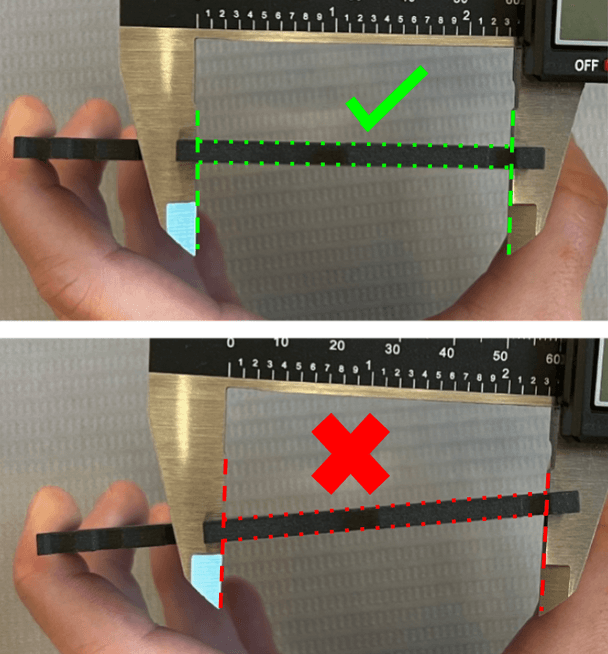

    • 确保卡尺垂直于打印部件
    确保卡尺垂直于打印部件

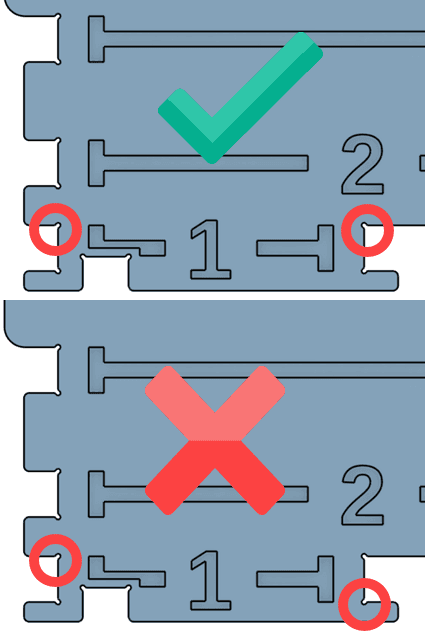

    • 在测量每个测量槽时，确保卡尺对准同一边缘面
    在测量每个测量槽时，确保卡尺对准同一边缘面
    1. 测量余下的 11 个测量槽，写下每个槽的测量数值。

    应用新设置

    将测量测试打印件的结果输入到打印机触摸屏上的 X/Y 轴缩放校准工具中。

    注：

    测量结果因设备而异，因此如果您希望调整尺寸精度，则有必要针对每台打印机和粉末组合打印 X/Y Scaling（X/Y 轴缩放）测试打印件。仅对用于打印偏移工具的打印机应用更改设置。

    校准打印机

    1. 在打印机触摸屏上，点击齿轮图标。随即显示 Settings（设置）界面。
    2. 点击 Calibration（校准）> X/Y Scaling（X/Y 轴缩放）。X/Y Scaling（X/Y 轴缩放）界面随即打开。
    3. 点击 Next（下一步）。X/Y Scaling（X/Y 轴缩放）输入界面随即显示。
    1. 输入测试打印文件的 12 个测量值。如果输入的所有数值都在预期范围内，则会显示 Calculate（计算）按钮。点击 Calculate（计算）。在输入任何数值之前，按 Skip（跳过），可以跳过计算过程。

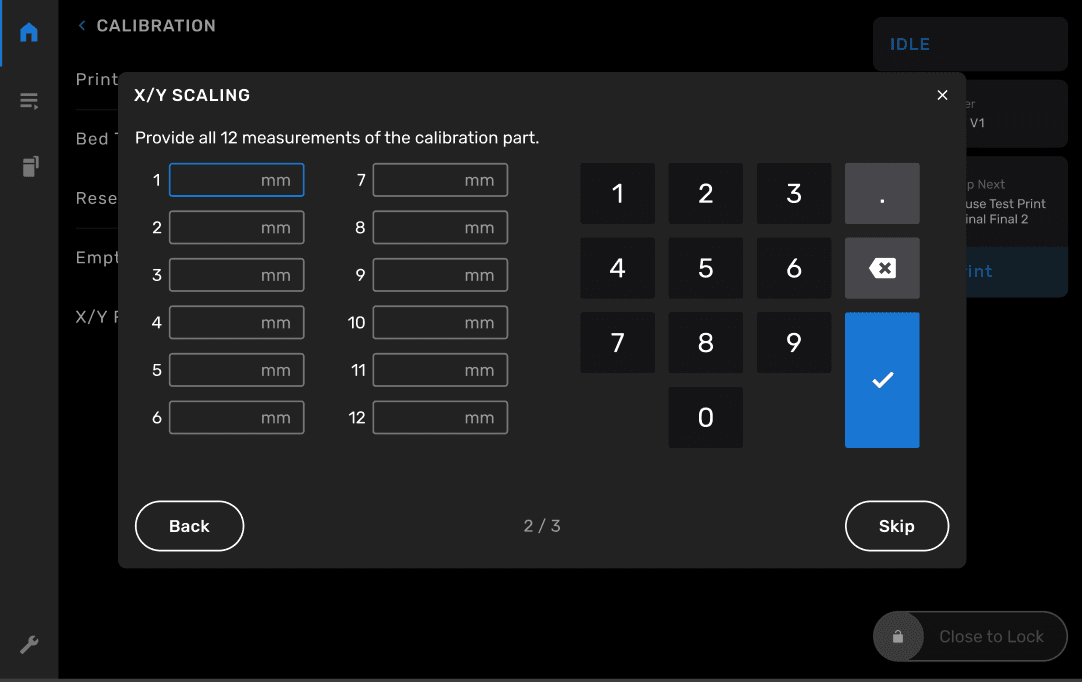

    X/Y 轴缩放打印机校准界面

    注：

    打印机检查值是否在模型标称尺寸（30、60 或 90mm）1.5mm 范围内。如果存在任何超出范围或缺失的数值，触摸屏将显示警告。如果任何测量值超出范围：

    1. 对部件进行介质喷砂处理（如果尚未进行）。
    2. 检查部件是否使用了自定义打印设置进行打印。
    3. 重新测量部件，确保遵循上述指南。
    1. 点击 Finish（完成）。X/Y Scaling（X/Y 轴缩放）值适用于日后使用测试材料进行的所有打印。

    故障排查

    如果在使用 X/Y Scaling（X/Y 轴缩放）时出错，Formlabs 会建议重新测量测试打印件，并将新值输入打印机触摸屏。如果错误持续存在，请联系 Formlabs Support 或您的授权经销商。
