清洁 Fuse X1 下部激光窗口

清洁 Fuse X1 下部激光窗口

下部激光窗口是位于激光器和打印床上未烧结粉末之间的光学元件之一。下部激光窗口受到污染会导致打印缺陷或失败。

每打印 240 小时后(大约每两周)或根据打印机触摸屏的指示,清洁下部激光窗口。

注意:

为获得最佳效果,请按照正常维护计划清洁下部激光窗口。过于频繁或不正确的清洁会导致残留物堆积。这会影响打印质量和强度。仅在运行光学检查(可通过触摸屏点击 Settings(设置)> Tools(工具)> Optics health check(光学健康检查))并确认需要清洁后,才执行额外清洁。

检查下部激光窗口

在清洁下部激光窗口之前,运行光学健康检查打印。检查是否存在亮斑或未烧结区域,这表明下部激光窗口在这些区域受到污染。

下部激光窗口轻微污染
下部激光窗口轻微污染

对于轻微污染,请执行以下常规原地清洁程序。对于较重的污染,可能需要拆卸下部激光窗口进行深度清洁。

常规清洁

每打印 240 小时后,打印机触摸屏会提醒您清洁下部激光窗口。在正常情况下,在窗口仍安装在机器上时清洁其底面即可。

所需物品:

  • 手套
  • 聚酯棉签(如 Texwipe TX714A)
  • Alconox
  • 蒸馏水
  • 乙醇
  • 建议:头灯和护目镜

清洁下部激光窗口:

  1. 打开打印室门。

  2. 关闭打印机电源。

  3. 使用可伸缩镜子棒找到下部激光窗口(下图中的第 18 项)。

Fuse X1 产品组件 - 打印室
Fuse X1 下部激光窗口位置

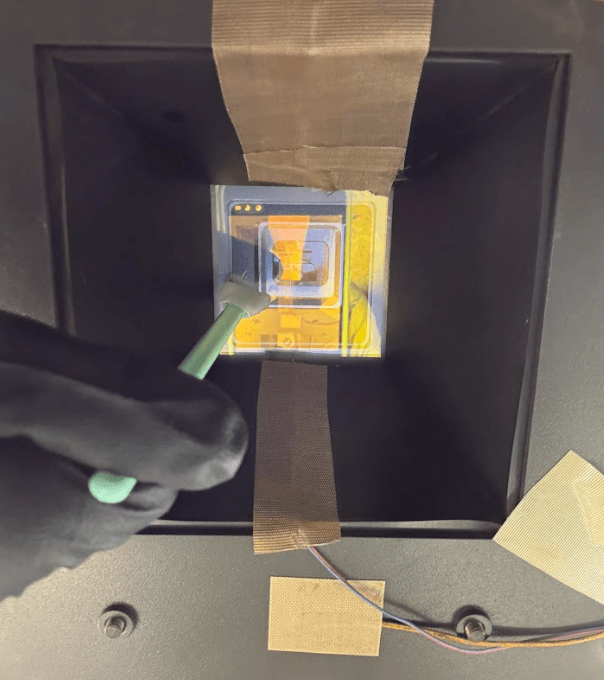

  1. 使用沾有 Alconox 的聚酯棉签擦拭窗口表面。从中心开始,沿扩大的圆形旋转。
润湿棉签
清洁 Fuse X1 下部激光窗口
  1. 检查棉签是否受到污染。用新的棉签重复清洁过程,直到棉签保持清洁为止。
清洁 Fuse X1 下部激光窗口后棉签的洁净度
  1. 使用新的聚酯棉签蘸取蒸馏水,以相同的螺旋形图案擦拭窗口表面,去除所有 Alconox 残留物。
  2. 使用新的干燥聚酯棉签以相同的打圈方式擦拭窗口表面,去除残留的水分。
  3. 使用新的聚酯棉签蘸取乙醇,以相同的打圈方式擦拭窗口表面。等待乙醇挥发至少 60 秒。
  4. 如有需要,可使用新聚酯棉签轻轻沾取乙醇,去除残留的条纹。
  5. 关闭打印室门并重新接通打印机电源。
  6. 重复进行光学器件健康状况检查打印,确认下部激光窗口已完全清洁。

深度清洁

对于较重的污染或下部激光窗口上侧的污染,请拆卸窗口进行更深层的清洁。

所需物品:

  • 手套
  • 聚酯棉签(如 Texwipe TX714A)
  • Alconox
  • 蒸馏水
  • 乙醇

拆卸并清洁下部激光窗口:

  1. 在打印机的触摸屏上,点击扳手图标。Maintenance(维护)界面随即显示。

  2. 点击 Systems(系统),然后点击 Nitrogen valve(氮气阀)切换开关以禁用氮气流。15 分钟后或手动重新打开氮气阀后,氮气阀将重新打开,以先发生者为准。

  3. 使用 8mm 六角扳手,解锁并打开打印机维护门(位于打印室门上方)。

  4. 找到位于维护区前部的摄像机模块。摄像机模块通过模块背面的锁销固定就位。打开锁销,将模块向前倾斜,以便操作其后方的下部激光窗口盒。请勿将摄像机模块从打印机上完全拆下,因为它仍通过电缆连接。

  5. 用一只手将下部激光窗口盒托盘把手向您方向拉。下部激光窗口盒下降。握住托盘把手,将下部激光窗口盒向您方向滑动,从打印机中取出。

拆卸 Fuse X1 下部激光窗口盒
拆卸 Fuse X1 下部激光窗口盒

注意:

请勿长时间将打印机置于无下部激光窗口的状态。在未安装下部激光窗口的情况下,请勿打开氮气阀。如果需要长时间拆卸下部激光窗口,请安装替换件。

  1. 使用沾有 Alconox 的聚酯棉签擦拭窗口表面。从中心开始,沿扩大的圆形旋转。
润湿棉签
清洁 Fuse X1 下部激光窗口
  1. 检查棉签是否受到污染。用新的棉签重复清洁过程,直到棉签保持清洁为止。
清洁 Fuse X1 下部激光窗口后棉签的洁净度
  1. 使用新的聚酯棉签蘸取蒸馏水,以相同的螺旋状图案擦拭窗口表面,去除所有 Alconox 残留物。
  2. 使用新的干燥聚酯棉签以相同的打圈方式擦拭窗口表面,去除残留的水分。
  3. 使用新的聚酯棉签蘸取乙醇,以相同的打圈方式擦拭窗口表面。等待乙醇挥发至少 60 秒。
  4. 如有需要,可使用新聚酯棉签蘸取少量乙醇,去除残留的条纹。
  5. 对窗口的另一侧重复步骤 6-11。
  6. 将下部激光窗口盒的 THIS SIDE UP(此面朝上)文字朝上放置。
  7. 用一只手将下部激光窗口盒托盘手柄拉向自己。下部激光窗口盒下降。握住托盘把手,将下部激光窗口盒滑入托盘,直至其到达极限位置。松开手柄,确认粉末盒已固定且不会晃动。
  8. 重新安装摄像机模块并将其锁定到位。
  9. 关闭维护检修门。使用 8mm 六角扳手将其锁定。
  10. 通过打印机触摸屏启用氮气阀。
  11. 重复进行光学系统健康检查打印,确认下部激光窗口已完全清洁。

更换下部激光窗口

为减少停机时间,或在打印机的下部激光窗口损坏或无法充分清洁的情况下,可以更换下部激光窗口。

提示:

Fuse X1 打印机的正常运行时间套件中附带备用下部激光窗口。

更换下部激光窗口:

  1. 在打印机的触摸屏上,点击扳手图标。Maintenance(维护)界面随即显示。

  2. 点击 Systems(系统),然后点击 Nitrogen valve(氮气阀)切换开关以禁用氮气流。15 分钟后或手动重新打开氮气阀后,氮气阀将重新打开,以先发生者为准。

  3. 使用 8mm 六角扳手,解锁并打开打印机维护门(位于打印室门上方)。

  4. 找到位于维护区前部的摄像机模块。摄像机模块通过模块背面的锁销固定就位。打开锁销,将模块向前倾斜,以便操作其后方的下部激光窗口盒。请勿将摄像机模块完全从打印机上拆下,因为它仍通过电缆连接。

  5. 用一只手将下部激光窗口盒托盘手柄拉向自己。下部激光窗口盒下降。握住托盘把手,将下部激光窗口盒向您方向滑动,从打印机上取下。

拆卸 Fuse X1 下部激光窗口盒
拆卸 Fuse X1 下部激光窗口盒
  1. 将下部激光窗口盒替换件的 THIS SIDE UP(此面朝上)字样朝上。
  2. 用一只手将下部激光窗口盒托盘手柄拉向自己。下部激光窗口盒下降。握住托盘把手,将下部激光窗口盒滑入托盘,直至其到达极限位置。松开手柄,确认粉末盒已固定且不会晃动。
  3. 重新安装摄像机模块并将其锁定到位。
  4. 关闭维护检修门。使用 8mm 六角扳手将其锁定。
  5. 通过打印机触摸屏启用氮气阀。
  6. 重复进行光学器件健康状况检查打印,确认下部激光窗口替换件已完全清洁。
