收货并拆箱 Form Auto

收货并拆箱 Form Auto

通过 Form Auto（自动化系统）的到货邮件，您可以了解其中的随附物品。拆箱和初始设置步骤详见本文。

接收 Form Auto 之前

请准备好一个区域，用于接收您的 Form Auto 及放置必要的配件和耗材。请参阅支持文档Form Auto 工作区准备了解更多信息。

产品组件

Form Auto

Form Auto components
  1. 机罩执行器：在移除部件时，机罩执行器会打开打印机的机罩。
  2. 底座：打印机通过连接到打印机可调节支脚上的接装板连接到底座上的转盘。
  3. 紫外线防护罩： 可拆卸的防紫外线安全罩。该组件可保护部件移除装置，防止未固化的树脂在机器中固化。
  4. 部件移除门架：包含部件移除装置、摄像机和其他部件移除功能。
  5. 部件移除仓：一个防紫外线容器，用于存放 Form Auto 移除的部件。随附的部件清洗篮与 Form Wash L 兼容。
  6. 清洗篮：一个与 Form Wash L 相连的不锈钢篮子，用于将部件直接转移到 Form Wash L 中进行清洗。
Form Auto components
  1. 转盘：打印机通过连接在打印机底部的接装板连接到底座上的转盘。转盘支持打印机以 90 度的增量旋转至三个位置。
    • 打印位置：打印机面向部件移除模块和部件移除仓
    • 触摸屏位置：打印机面向 Form Auto 一侧或背对部件移除模块，便于操作触摸屏
  2. 部件移除模块：部件从构建平台移除到移除模块中，移除模块接住部件并将其运出打印机。然后，部件将被存入部件移除仓。
  3. 部件移除装置：该装置承载部件移除块，并挤压 Build Platform 2 上的手柄，将部件从构建平台上移除。

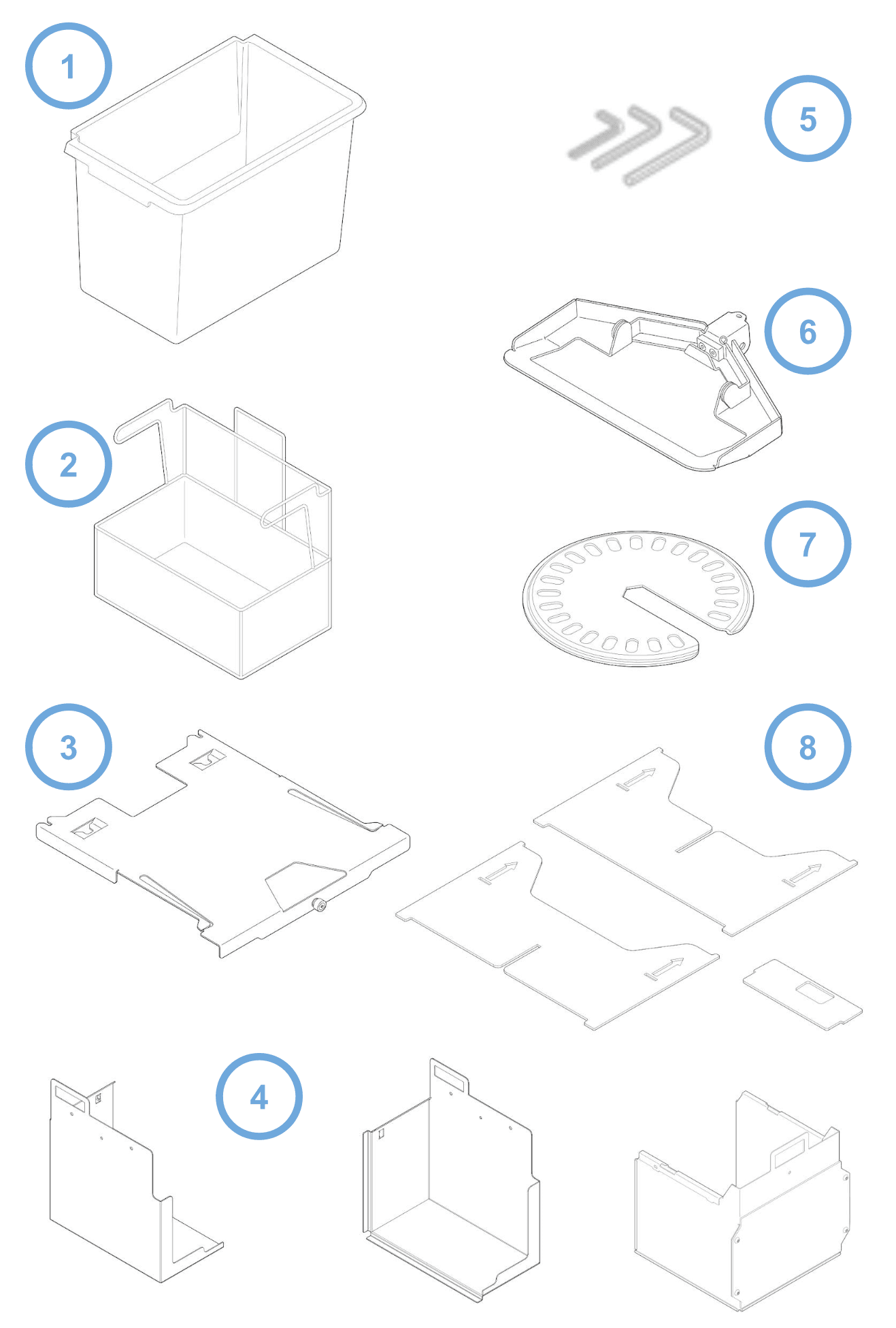

配件

Form Auto 包装中还包括：

  1. Form Auto 部件移除仓
  2. Form Auto 清洗篮（与 Form Wash L 兼容）
  3. 打印机底座接装板
  4. Form Auto 部件移除模块（3 件）
  5. 紧固件和工具箱
    • 门架螺丝（4x，M8 x 1.25，12mm）
    • 门架螺丝垫圈（4x）
    • 部件移除块手拧螺丝（5x）
    • 盖板支架螺丝（4x，M3 x 0.5，18mm）
    • 2.5mm 六角扳手
    • 3mm 六角扳手
    • 5mm 六角扳手
  6. Form Auto 打印机机罩支架
  7. Form Auto 调平盘（与 Form 3L/Form 3BL 兼容）
  8. 打印机机罩支撑板（纸板，2 块）和树脂盒槽盖（纸板）
Form Auto 配件

注：

在使用 Formlabs 树脂打印以满足生物相容性应用需求时，Form Auto 的部件移除块、部件移除仓和清洗篮均可用于打印流程。生物相容性应用树脂应使用单独的部件移除块、部件移除仓和清洗篮。

Form Auto 拆箱及设置

Form Auto 拆箱和设置：

  1. 剪断并拆除将 Form Auto 箱固定在运输托盘上的绑带。
  2. 将外包装箱提离 Form Auto。
  1. 取出配件箱、四个角撑和保护设备侧面的泡沫单元。将 Form Auto 留在下部泡沫上。在第 6 步中展开并固定好部件移除门架之前，切勿将 Form Auto 从下部泡沫上抬起。

注：

确保取出部件移除门架前角下方的泡沫。如果未取出该泡沫，则难以正确地展开和固定部件移除门架

Removing foam from around the Form Auto
  1. 将橙色机罩抬离 Form Auto，放在一旁。
Removing the cover from a Form Auto
  1. 将部件移除门架向前倾斜到直立位。如果底部泡沫阻碍了门架移动，请将 Form Auto 稍微向前拉动。如果放置正确，则部件移除门架应与 Form Auto 底座的前端齐平。Form Auto 通过绑带固定在包装上。在门架固定好之前，请将绑带保持原样。

小心：

挤压风险。在展开部件移除块时，请保持手指不会触碰到铰链。

Unfolding the Form Auto part removal gantry
  1. 打开配件箱，找到并取出螺丝、垫圈和工具。在四颗门架螺丝（M8 × 1.25，12mm 长）上各放置一个垫圈。将门架螺丝分别拧入门架底座的四个螺孔中。用 5mm 六角扳手拧紧螺丝，直至完全紧固。
Securing the Form Auto part removal gantry
  1. 剪断并拆除固定 Form Auto 与其包装的绑带。在剪断绑带时，应为 Form Auto 提供支撑，以免其向前倾倒。

小心：

Form Auto 属于重物。需要两人抬起机器以防人员受伤或机器受损。

  1. 将 Form Auto 从下部泡沫中抬起，并将其放置在预定的最终位置。如果打印机安装在 Form Auto 上，该设备将会很重且难以移动。
Removing the Form Auto from its packaging
  1. 取下 Form Auto 上的其余包装。
  2. 将机罩执行器直立。
Unfolding the Form Auto cover actuator

注：

请留存 Form Auto 的所有包装（包括所有保护泡沫），以便在运输时使用。原包装材料为保修服务所需物品，应保存并在运输时重复使用。

机器的电源线位于箱内泡沫的顶部。如果找不到电源线，请务必检查货运中的所有箱子，因为电源线可能是单独包装的。

后续步骤

拆箱 Form Auto 并将其放置在预定位置后，完成设置并校准设备。
